Stavba neklade žádné požadavky na urbanistické a architektonické řešení jedná se zateplení fasády bytových domů.

Transkript

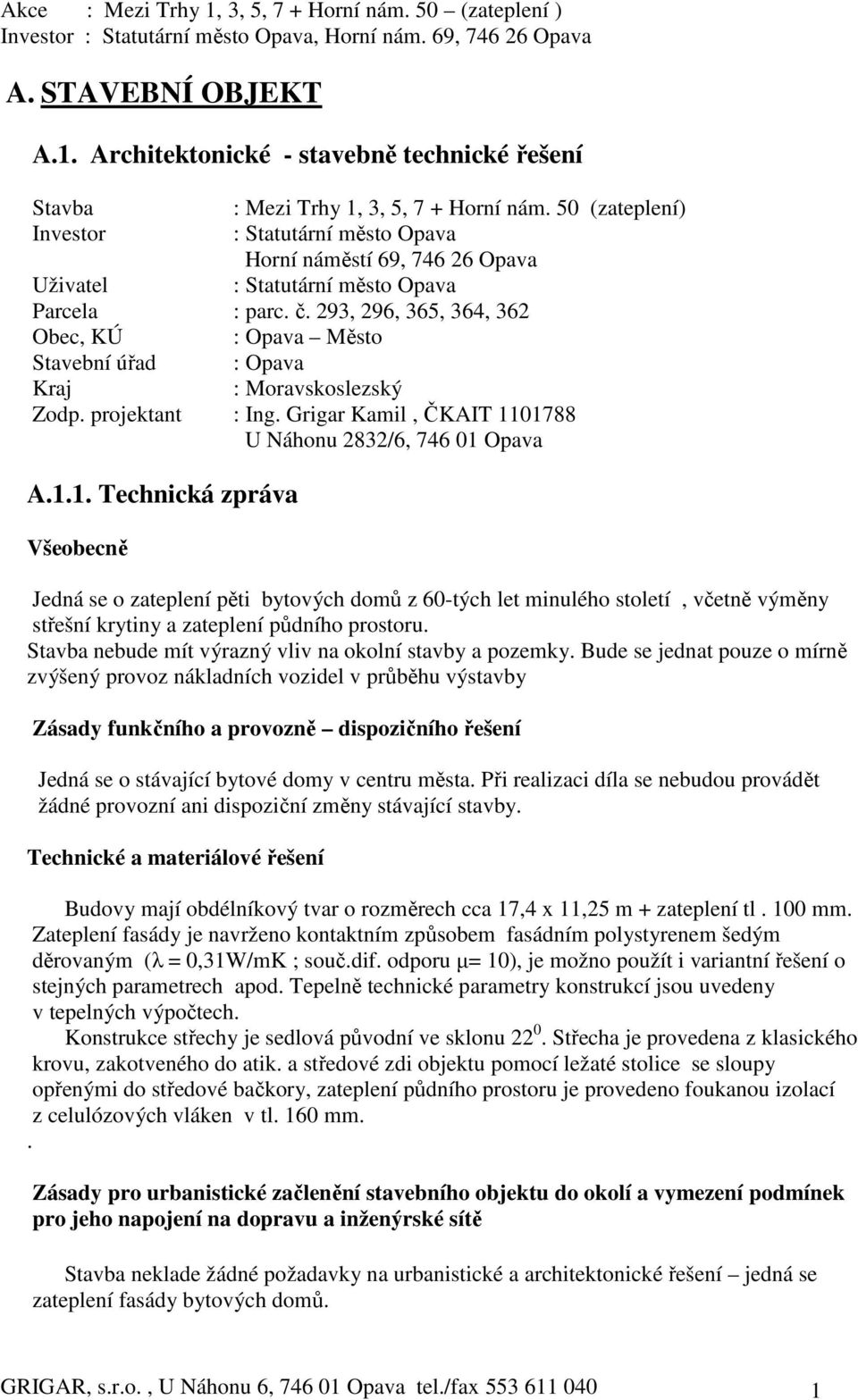

1 A. STAVEBNÍ OBJEKT A.1. Architektonické stavebně technické řešení Stavba : Mezi Trhy 1, 3, 5, 7 + Horní nám. 50 (zateplení) Investor : Statutární město Opava Horní náměstí 69, Opava Uživatel : Statutární město Opava Parcela : parc. č. 293, 296, 365, 364, 362 Obec, KÚ : Opava Město Stavební úřad : Opava Kraj : Moravskoslezský Zodp. projektant : Ing. Grigar Kamil, ČKAIT U Náhonu 2832/6, Opava A.1.1. Technická zpráva Všeobecně Jedná se o zateplení pěti bytových domů z 60tých let minulého století, včetně výměny střešní krytiny a zateplení půdního prostoru. Stavba nebude mít výrazný vliv na okolní stavby a pozemky. Bude se jednat pouze o mírně zvýšený provoz nákladních vozidel v průběhu výstavby Zásady funkčního a provozně dispozičního řešení Jedná se o stávající bytové domy v centru města. Při realizaci díla se nebudou provádět žádné provozní ani dispoziční změny stávající stavby. Technické a materiálové řešení Budovy mají obdélníkový tvar o rozměrech cca 17,4 x 11,25 m + zateplení tl. 100 mm. Zateplení fasády je navrženo kontaktním způsobem fasádním polystyrenem šedým děrovaným (λ = 0,31W/mK ; souč.dif. odporu µ= 10), je možno použít i variantní řešení o stejných parametrech apod. Tepelně technické parametry konstrukcí jsou uvedeny v tepelných výpočtech. Konstrukce střechy je sedlová původní ve sklonu Střecha je provedena z klasického krovu, zakotveného do atik. a středové zdi objektu pomocí ležaté stolice se sloupy opřenými do středové bačkory, zateplení půdního prostoru je provedeno foukanou izolací z celulózových vláken v tl. 160 mm.. Zásady pro urbanistické začlenění stavebního objektu do okolí a vymezení podmínek pro jeho napojení na dopravu a inženýrské sítě Stavba neklade žádné požadavky na urbanistické a architektonické řešení jedná se zateplení fasády bytových domů. GRIGAR, s.r.o., U Náhonu 6, Opava tel./fax

2 Tvar střechy zůstává původní a nemění (mění se pouze krytina), rovněž členění a barevnost fasád vychází z původních odstínů a tvarů fasádních doplňků viz. zápis z jednání na odboru OHA a ÚP na magistrátu města Opavy. Bloky čtyř bytových domů stojí ve stávající řadové zástavbě na ulici Mezi Trhy, což je spojnice mezi Horním náměstím a Dolním náměstím v centru města Opavy. Veškerá napojení na inženýrské sítě a technickou infrastrukturu budou zachována stávající beze změn. Použitá stavební soustava a zásady jejího statického působení Do vlastní stavby se konstrukčně nezasahuje. Hygiena, ochrana zdraví a životního prostředí Výsledná stavba nemá negativní vliv na ochranu zdraví a ochranu životního prostředí v dané lokalitě Veškeré odpady, které vzniknou při realizaci stavby budou shromažďovány, zabezpečeny a likvidovány v souladu se zákonem č. 185/2001 Sb. o odpadech. Zneškodnění odpadů vzniklých po dobu výstavby zajistí dodavatel stavebních prací. Technický popis stavebních konstrukcí a částí Konstrukce a práce HSV Bourací práce Při zateplení fasády budou oklepány zvětralé a jinak poškozené části původní fasády na zateplovaných plochách plus poškozená místa ne čele stříšky parteru z uliční strany a na soklovém zdivu ze dvorní strany. Budou demontovány mříže z oken a dveří ve dvorní fasádě. Při sanačních pracech na balkónech budou vybourány dlažby včetně bet. mazanin v tl. cca 60 mm. Provede se demontáž stávajícího zateplení části fasády ze dvora na budově Mezi Trhy 1. Provede se demontáž stávající střešní krytiny, včetně lepenky a původního oplechování. Provede se odstranění částí poškozených břízolitových omítek uličního parteru, včetně poškozených částí soklu z umělého kamene. Při všech bouracích pracích dbát na zvýšenou opatrnost a zajištění bouraných konstrukcí proti pádu, nebo zřícení. Veškeré bourací práce provádět v čase a po dohodě s nájemníky bytových prostor. Zemní práce Základy GRIGAR, s.r.o., U Náhonu 6, Opava tel./fax

3 Svislé konstrukce Provedou se případné dozdívky vypadaných a zvětralých částí zdiva.. Vodorovné konstrukce Strop Schodiště Nová schodiště se nebudou provádět žádná. Střešní konstrukce Bude provedena kompletní výměna krytiny + nové osazení kontralatí a latí viz nová skladba v PD. Na střeše budou osazeny žebříkové (trubkové) sněhové zachytávače po celém obvodu střech u okapu. Úpravy povrchů, podlahy Podlahy Vnitřní omítky Vnější omítky Budou provedeny opravy veškerých poškozených omítek v prostoru okenních a dveřních špalet, a opravy zvětralých a poškozených míst na vnější fasádě, včetně čela i podhledu římsy parteru ještě před zateplením. Provede se oprava poškozených částí soklu z ulice Mezi Trhy umělý kámen. Bude provedeno zateplení v daném systému difúzně otevřená lepící stěrka, stabilizované tepelně izolační desky z šedého děrovaného expandovaného polystyrenu v tl. 100 mm (λ=0,31w/mk, souč.dif. odporu µ= 10; v pásu nad okny 5 N.P. bude použita min. vata λ=0,039w/mk, souč.dif. odporu µ= 1; popř polystyrénové dílce s úpravou TWINNER), difúzně otevřená lepící stěrka, sklotextilní síťovina, penetrační nátěr difúzně otevřený a strukturální probarvená omítka v úpravě nanopor. Konstrukce vyčnívající ven z fasády, kce lodžií a okapová římsa objektů budou opatřeny totožnou skladbou, ale bez použití zateplení viz výkresy. Před zahájením prací na zateplení musí být provedeny opravy podlah balkónů a drobné vysprávky na fasádách budov a na konstrukcích balkónů. Konstrukce a práce PSV Podhledy Izolace proti vodě a zemní vlhkosti GRIGAR, s.r.o., U Náhonu 6, Opava tel./fax

4 Ve skladbě střešního pláště se položí nová kontaktní antikondenzační difůzní folie. Na podlaze balkónů bude provedena nová hydroizolace dle skut. situace stěrková, nebo folií. Izolace tepelné a zvukové Bude provedena tepelná izolace fasády viz oddíl vnější omítky. Provede se zateplení stropu posledního podlaží, a to zafoukáním tepelné izolace z celulózových vláken na podlaze půdy s překrytím geotextílií jako ochrany izolace Výplně otvorů Ve dvorní fasádě bude provedeno osazení bezpečnostním folií s atestem proti vloupání na oknech 1 N.P. okna s mřížemi, které budou demontovány. Budou vyrobeny a osazeny nová půlkruhová okna ve vikýřích v půdě v rozměrech dle původních zakalkulovat do rozměrů křídla nadvýšení krytiny z důvodů osazení nových kontralatí a latí s krytinou. Budou osazeny nové střešní výlezy na místě původních. Výlezy budou standardní systémové (dle zvoleného druhu krytiny) v dřev. rámu s výplní drátosklem, rozměr 600/600 mm Konstrukce tesařské Po odstranění stávajícího pláště se provede impregnace stáv. krovu proti plísním, hnilobě a dřevokaznému hmyzu. Provede se místní oprava potečeného a poškozeného bednění ( cca 10%). Rovněž nově použité řezivo kontralatí a latí bude impregnováno Bochemitem QB. Konstrukce sádrokartónové Konstrukce truhlářské Bude provedena pochůzí lávka z dřev. fošen a z OSB desek ( variantně z dřev. fošen 40/120) jako nosná kce nové obslužné rozsah viz dokumentace. Konstrukce zámečnické Nově se provedou 4 kusy mříží u zadních vstupních dveří do provozoven v 1 NP objektů. Zhotoví se nové krycí stříšky nad balkony pultové, vnější rozměry shodné s původními stříškami počet viz výpis v PD. Provede se případná úprava anténních tyčí na střeše. Provede se demontáž držáků vlajek na fasádách do náměstí. V rozpočtu akce je zahrnuta i výměna všech balkónových zábradlí z dvorní strany objektů. K jejich realizaci (případně vypuštění těchto prací z rozpočtu), nebo pouze k jejich úpravě, se však přistoupí až po konkrétní prohlídce a zjištění skutečného stavu těchto konstrukcí při vlastní realizaci zateplovacích prací. Podlahy z dlaždic Provede se kompletně nová skladba podlahy všech balkónů a to jak z náměstí, tak i ze dvora ve skladbě viz výkres č. 9. Podlahy z PVC Obklady Při opravě balkónů se provedou soklíky. GRIGAR, s.r.o., U Náhonu 6, Opava tel./fax

5 Plovoucí podlahy Nátěry Provede se nový nátěr veškerých kovových zábradlí a mříží na fasádě v odstínu viz PD barevné řešení fasád.. Nátěr oplechování žlabů a svodů se nebude provádět konečná povrch úprava těchto prvků TiTZn bez nátěru. Při aplikaci nátěrů je nutno respektovat veškeré pokyny výrobce nátěru. Malířské práce Bude proveden nátěr venkovní fasády soklu ze dvorní strany v odstínu viz barevné řešení fasád a nátěr opravovaných míst římsy parteru z uliční strany. Sklenářské práce Část oken dle ve dvoře okna v 1 N.P. opatřit bezpečnostní folií s atestem proti vloupání. Provede se zasklení půlkruhových oken v půdě jednoduchým zasklením. Klempířské práce Provede se nové oplechování parapetů všech oken ve fasádě, kompletní nové oplechování římsy nad parterem ze strany náměstí, oplechování balkónů včetně kompletní klempířiny na střeše, okapy, žlaby, svody až do stávajících litinových trub, případně Gaigrů.. Klempířské prvky budou provedeny s TiTZn., oplechování půlkruhových vikýřů na střeše bude provedeno z hladkých plechů ve stejné povrch úpravě a odstínu jakou bude mít použitá krytina na střeše. Provede se výměna hromosvodů na střeše a na fasádách z obou stran s napojením do stávajících zemnících svorek. Ostatní profese Ve fasádě ze dvora se provede výměna nadedveřních svítidel za nová s ochrannou mřížkou, dále se provede nově úprava osazení (posunutí) zvonkových tabulí a označení budov viz PD. Stropní svítidla v podloubí domu Horní nám. 50 se demontují a posléze po provedení zateplení osadí zpět na původní místo. BOZ Zajištění ochrany zdraví a bezpečnosti pracovníků Základním právním předpisem pro výstavbu je Vyhláška českého úřadu bezpečnosti práce a Českého báňského úřadu č. 591/2006 Sb. O bezpečnosti práce a technických zařízeních při stavebních pracích, v platném znění. Základním právním předpisem pro provoz je Vyhláška č. 48/1982 Sb. V platném znění. K dalším předpisům patří nařízení vlády č. 378/2001 Sb. Bezpečný provoz a používání strojů, technických zařízení, přístrojů a nářadí; Nařízení vlády č. 11/2002 Sb. Umístění bezpečnostních značek. Projektová dokumentace byla zpracována dle ustanovení Zákona č. 22/1997 Sb. o technických požadavcích na výrobky a o změně a doplnění některých zákonů. Projekt splňuje požadavky Vyhlášky č. 502/2006 Sb a vyhl. č. 268/2009 Sb. o obecných technických požadavcích na výstavbu. GRIGAR, s.r.o., U Náhonu 6, Opava tel./fax

6 Zdroje ohrožení zdraví při výstavbě a jejich omezení okolní silniční doprava dopravní značení, udržování čistoty komunikací, označení a hrazení staveniště pád z výšky ohrožení stavebními stroji a mechanismy poučení a odborná obsluha, pořádek na staveništi, údržba strojů a zařízení, především zvedací zařízení výtahy a jeřáby práce ve výškách zábradlí, Ohrožení el. proudem zabezpečení obsluhy a údržby strojů a zařízení kvalifikovanými osobami. Všeobecné požadavky zákaz požívání alkoholu používání osobních ochranných pomůcek pořádek na staveništi osvětlení, ohrazení, označení a zabezpečení staveniště, strojů a zařízení zákaz vstupu nepovolaným osobám na staveniště, zejména dětí dodržování projektu a stanovených technologických postupů pravidelná školení BOZ respektování Zákoníku práce Při realizaci stavby je nutno dodržovat zejména následující předpisy BOZ, normy a hygienické předpisy : Zákony 01. Zákon č. 174/1968 Sb., o státním odborném dozoru nad bezpečností práce, ve znění zákona ČNR č. 159/1992 Sb., zákona č. 471/1994 Sb., zákona č. 71/2000 Sb. a zákona č. 124/2000 Sb. 02. Zákoník práce Nařízení vlády 01. Nařízení vlády č. 108/1994 Sb., kterým se provádí zákoník práce a některé další zákony, ve znění nařízení vlády č. 461/2000 Sb. 02. Nařízení vlády č.178/2001 Sb., kterým se stanoví podmínky ochrany zdraví zaměstnanců při práci 03. Nařízení vlády č.494/2001 Sb., kterým se stanoví způsob evidence, hlášení a zasílání záznamu o úrazu, vzor záznamu o úrazu a okruh institucí, kterým se ohlašuje pracovní úraz a zasílá záznam o úrazu 04. Nařízení vlády č. 495/2001 Sb., kterým se stanoví rozsah a bližší podmínky poskytování osobních ochranných pracovních prostředků, mycích, čistících a dezinfekčních prostředků 05. Nařízení vlády č. 378/2001 Sb., kterým se stanoví bližší požadavky na bezpečný provoz a používání strojů, technických zařízení a nářadí, které nabylo účinnosti od Nařízení vlády č. 11/2002 Sb., kterým se stanoví vzhled a umístění bezpečnostních značek a zavedení signálů s účinností od GRIGAR, s.r.o., U Náhonu 6, Opava tel./fax

7 07. Nařízení vlády č. 27/2002 Sb., kterým se stanoví způsob organizace práce a pracovních postupů, které je zaměstnavatel povinen zajistit při práci související s chovem zvířat s účinností od Vyhlášky 01. Vyhláška ČÚBP č. 48/1982 Sb., kterou se stanoví zákadní požadavky k zajištění bezpečnosti práce a technických zařízení, ve znění vyhlášky č. 324/1990 Sb. a ve znění vyhlášky č. 207/1991 Sb. 02. Vyhláška ČÚBP a ČBÚ č. 324/1990 Sb., o bezpečnosti práce a technických zařízení při stavebních pracích 03. Vyhláška ČÚBP a ČBÚ č. 19/1979 Sb., kterou se určují vyhrazená zdvihací zařízení a stanoví některé podmínky k zajištění jejich bezpečnosti, ve znění vyhl. 552/1990 Sb. 04. Vyhláška ČÚBP a ČBÚ č. 20/1979 Sb., kterou se určují vyhrazená elektrická zařízení a stanoví některé podmínky k zajištění jejich bezpečnosti, ve znění vyhl. 553/1990 Sb. 05. Vyhláška MPSV č. 498/2001 Sb., kterou se ruší vyhláška č. 110/1975 Sb., ve znění vyhl. Č. 274/1990 Sb. a vyhláška č. 204/1994 Sb., ve znění vyhlášky č. 279/1998 Sb. 06. to vše platí k datu Normy ČSN ČSN ČSN Provádění zděných konstrukcí Tesařské práce stavební Provádění klempířských prací Hygienické předpisy 01. Hygienický předpis č. 41 svazek 37/77 nejvyšší přípustné hodnoty hluku a vibrací 02. Hygienický předpis č. 46 svazek 39/1978 o hygienických požadavcích na pracovní prostředí 03. Hygienický předpis č. 66 svazek 58/1985 směrnice, kterou se mění sv. 46/1978 Tato projektová dokumentace je vypracována v souladu s vyhláškou MMR č. 268/2009 Sb. o obecných technických požadavcích na výstavbu V Opavě dne srpen 2013 Vypracoval : ing. Kamil Grigar GRIGAR, s.r.o., U Náhonu 6, Opava tel./fax

8 GRIGAR, s.r.o., U Náhonu 6, Opava tel./fax
