1 JEN PRO POUŽITÍ V AUTOMOBILU MRP-M1000/M500 MONOFONNÍ VÝKONOVÝ ZESILOVAČ NÁVOD K OBSLUZE Prosím, přečtěte pečlivě než začnete přístroj používat. Obsah Úvod Montáž Montáž krytů svorek Zapojení Kontrola zapojení Nastavení přepínačů Systémy Technické údaje Příslušenství Samořezný šroub (M 20)... ks Kryt svorkovnice sada Šroub (M 12) ks Konektor reprovstupu ks PERFECT SOUND s.r.o. Leopoldova 218, Praha Chodov perfectsound@perfectsound.cz tel: mrp-m1000-m500d.indd 1

2 ÚVOD Přečtěte si prosím pečlivě návod k obsluze a seznamte se s ovládáním a funkcemi přístroje. Firma ALPINE vám přeje mnoho hudebních zážitků s vaším novým zesilovačem. Vyskytnou-li se při instalaci zesilovače problémy, obraťte se na nejbližší autorizovaný servis Alpine. Pozor: Tyto ovládací prvky jsou k vyladění Vašeho systému. Spojte se prosím pro nastavení s vaším smluvním prodejcem. VAROVÁNÍ POZOR Tento symbol poukazuje na důležité příkazy. Zanedbání těchto instrukcí může vést k vážnému zranění obsluhy nebo dokonce ke smrtelnému zranění. Tento symbol poukazuje na důležité instrukce. Zanedbání těchto instrukcí může vést ke zranění obsluhy či poškození přístroje. 2 Varování Neprovádějte obsluhu přístroje, která odvrací Vaši pozornost od řízení vozidla. Prvky obsluhy, které vyžadují déle Vaši pozornost, provádějte teprve po zastavení vozidla. Před prováděním obsluhy zastavte vždy na bezpečném místě. Nedodržení této podmínky může vést k nebezpečí nehody. Hlasitost poslechu udržujte v takové výši, abyste mohli vnímat ruch okolního prostředí. Nemožnost vnímání vnějšího ruchu může způsobit dopravní nehodu. Přístroj neotvírejte. Jinak vzniká nebezpečí úrazu, požáru nebo zasažení elektrickým proudem. Přístroj lze instalovat jen do vozů s rozvodem napětí 12 V a minusovým pólem ( ) na kostře. V případě pochyb se obraťte na svého prodejce. Při nedodržení zásady může dojít k požáru. Při výměně používejte pojistky se správnou jmenovitou hodnotou. Při použití jiné pojistky může dojít ke vznícení přístroje nebo k nebezpečí zasažení elektrickým proudem. Nezakrývejte ventilační otvory či chladicí prvky přístroje. Jejich zablokování může způsobit přehřátí a být příčinou případného vznícení přístroje. Dbejte na správné zapojení. Jinak vzniká nebezpečí požáru nebo poškození přístroje. Přístroj lze ve vozidle připojit jen ke zdroji napětí 12 V. Nerespektování může vést ke vznícení přístroje, nebezpečí zasažení elektrickým proudem nebo jiným poruchám. Před začátkem instalace odpojte kabel ze záporného pólu ( ) akumulátoru. Jinak hrozí nebezpečí zasažení elektrickým proudem či zranění při zkratu. Dbejte na to, aby se kabely nedotýkaly blízkých předmětů Kabely musí být vedeny tak, jak je uvedeno v návodu, aby při jízdě nepřekážely. Kabely, které se dotýkají volantu, řadící páky, brzdového pedálu, atd, mohou způsobit mimořádně nebezpečnou situaci. Nesplétejte elektrické kabely Kabel nesmí být odizolován, pokud napájí přístroje elektrickým proudem. Při nedodržení zásady hrozí překročení proudové zatížitelnosti kabelu, což skýtá nebezpečí požáru nebo úderu elektrickým proudem. Při vrtání děr dávejte pozor, abyste nepoškodili vedení nebo kabely Pokud při instalaci vrtáte do šasi vozidla otvory, dávejte bedlivý pozor na to, abyste se nedotýkali, nepoškodili nebo nezablokovali vedení přívodu paliva, jiná vedení, benzinovou nádrž nebo elektrické kabely. Nerespektování může vést k požáru. Šrouby a matice brzdového zařízení nepoužívejte jako místa k uzemnění Pro vestavbu nebo uzemnění nepoužívejte NIKDY šrouby nebo matice brzdového či řídícího systému nebo jiných důležitých bezpečnostních systémů nebo benzinové nádrže. Nedodržení pokynu může vést k nebezpečí ztráty kontroly nad vozidlem nebo vzniku požáru. Malé předměty (např. baterie) chraňte před dětmi. Pokud takový předmět spolknou, hrozí nebezpečí závažného zranění. Vyhledejte neprodleně lékaře. Upozornění Při výskytu jakéhokoliv problému přístroj dále nepoužívejte. Nedodržení může vést ke zranění nebo poškození přístroje. Přístroj k opravě předejte autorizovanému prodejci Alpine nebo nejbližší smluvní opravně Alpine. Instalaci a montáž kabelů si nechejte provést odborníky Montáž kabeláže a přístroje vyžaduje zručnost a technické zkušenosti. Pro Vaši vlastní bezpečnost přenechejte veškeré montážní práce firmě, u níž jste přístroj koupili. Používejte jen předepsané příslušenství a bezpečně je upevněte Používejte pouze předepsané příslušenství. Při nedodržení je možné, že dojde k poškození nebo nesprávné instalaci. Pokud nejsou části dostatečně upevněny, mohou znamenat zdroj nebezpečí, případně následek poruchy přístroje. Kabely instalujte tak, aby se nemohly zlomit nebo porušit ostrou hranou Kabel pokládejte tak, aby se nemohl zachytit o pohyblivé části (např. kolejnice sedadla) nebo nemohl být poškozen ostrými hranami nebo špičatými předměty. Pokud vedete kabel vyvrtaným otvorem v ocelové desce, ochraň-te jeho izolaci před poškozením pomocí gumového hrdla v místě otvoru. Přístroj nemontujte na místa vystavená vysoké vlhkosti nebo prachu Přístroj umístěte tak, aby byl chráněn před vlhkostí a prachem. Pokud do přístroje vnikne voda nebo prach, může dojít k jeho poruše.

3 MONTÁŽ Z důvodu vysokého výstupního výkonu zesilovače dochází ke vzniku značného tepla. Proto byste měli zesilovač instalovat tak, aby byl zajištěn dostatečný odvod tepla a větrání, např. v zavazadlovém prostoru. Váš autorizovaný prodejce Alpine vám sdělí další alternativy k instalaci Použijte zesilovač jako šablonu. Označte pozice šroubů. Ujistěte se, že při vrtání nepoškodíte žádné jiné předměty. Vyvrtejte otvory. Umístěte zesilovač na vyvrtané otvory a přišroubujte jej. Použijte pro bezpečné připojení zemnícího kabelu již instalovaný šroub na kovové části karoserie (označené ). Ujistěte se, že se jedná o pravou zem, přičemž vyzkoušíte propojení se záporným pólem baterie ( ). Připojte všechny přístroje co možná nejblíže ke stejnému zemnícímu bodu. Tímto postupem eliminujete šum a brum. Upozornění k připojování vodičů (jen MRP-M1000) Při připojování kabelu napájení použijte šroub a klíč z příslušenství pro usnadnění připojení. Viz níže uvedený popis pro správný postup. Máte-li v případě připojení pochybnosti, obraťte se na Vašeho prodejce. 1 Zkontrolujte rozměr kabelu. Velikost kabelu (kabel k akumulátoru, zemnící kabel). Pro tento přístroj doporučujeme kabel o průřezu 21 mm 2. Nemáte-li možnost kabel změřit, obraťte se na Vašeho prodejce. 2 Odstraňte 7 10 mm izolace na koncích kabelu mm Samořezné šrouby (M 20) Zemnící kabel Karoserie Otvory 2 1 Svorky pro přívody na zesilovači Je-li odizolovaný konec příliš krátký, může špatné připojení způsobit poruchy provozu nebo výpadky zvuku. Je-li naopak odizolovaný konec příliš dlouhý, může dojít k elektrickému zkratu. Povolte šroub na svorce. Zasuňte odizolovaný konec kabelu do svorky. Utáhněte šroub klíčem z příslušenství. Šroub Přívod Svorka Montáž krytů svorek Montáž dodaných krytů svorek proveďte až pro zapojení a kontrole funkce. Kryty svorek zlepší vzhled přístroje. Postup montáže: Levý a pravý kryt připevněte podle obrázku dodanými šrouby M Než toto připojení provedete, použijte izolační hadici k ukrytí volných kabelů. Poznámky: Použijte jen šrouby (červíky) z příslušenství. Z bezpečnostních důvodů připojujte kabely od akumulátoru vždy až na konec. Abyste zamezili vytržení kabelů nebo pádu přístroje, nedržte přístroj při přenášení za kabely. Pravý kryt Levý kryt Šrouby (M 12) 1 2 S namontovanými kryty přístroj nezvedejte ani nepřenášejte.

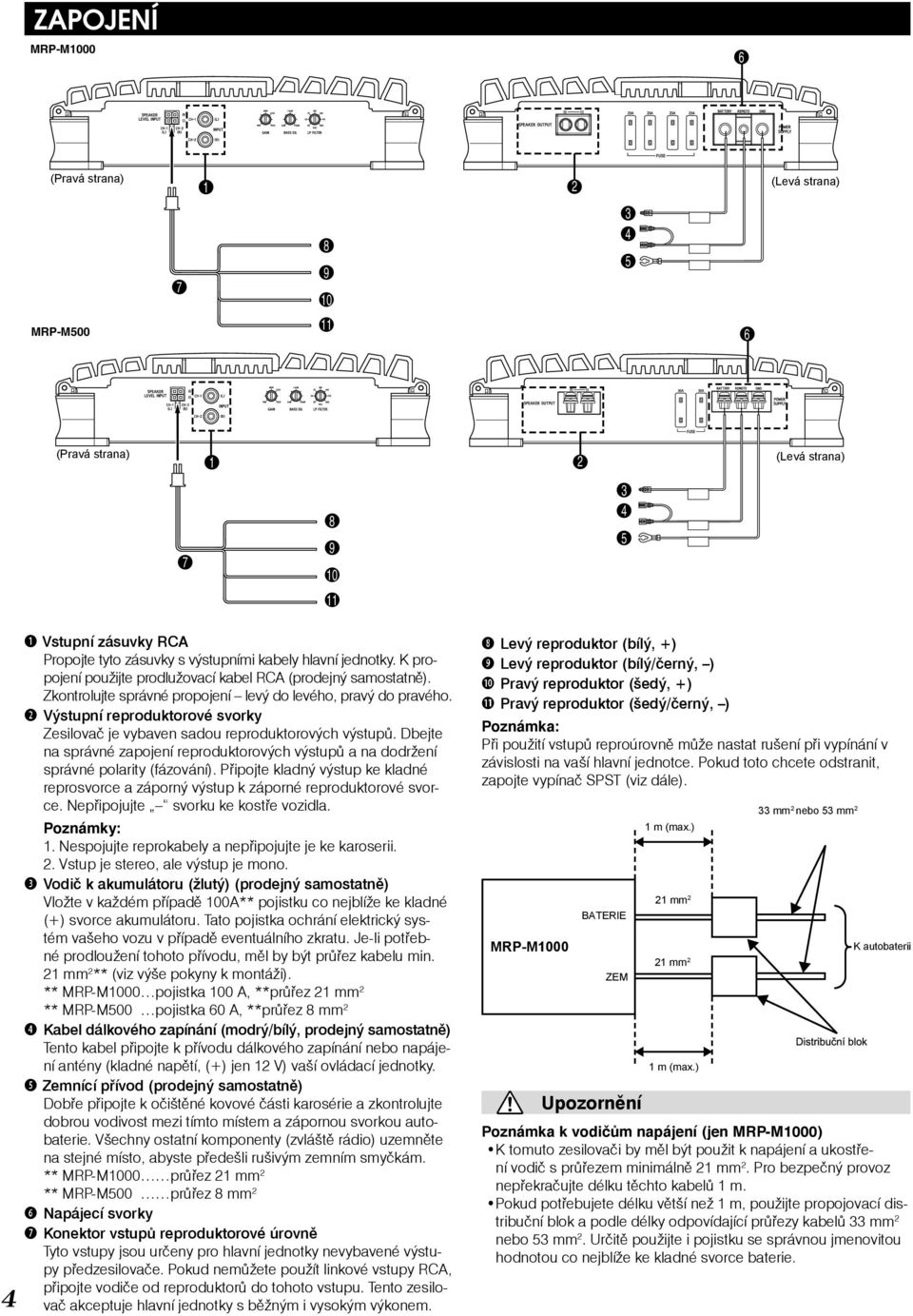

4 ZAPOJENÍ MRP-M (Pravá strana) MRP-M (Levá strana) (Pravá strana) (Levá strana) Vstupní zásuvky RCA Propojte tyto zásuvky s výstupními kabely hlavní jednotky. K propojení použijte prodlužovací kabel RCA (prodejný samostatně). Zkontrolujte správné propojení levý do levého, pravý do pravého. Výstupní reproduktorové svorky Zesilovač je vybaven sadou reproduktorových výstupů. Dbejte na správné zapojení reproduktorových výstupů a na dodržení správné polarity (fázování). Připojte kladný výstup ke kladné reprosvorce a záporný výstup k záporné reproduktorové svorce. Nepřipojujte svorku ke kostře vozidla. Poznámky: 1. Nespojujte reprokabely a nepřipojujte je ke karoserii. 2. Vstup je stereo, ale výstup je mono. Vodič k akumulátoru (žlutý) (prodejný samostatně) Vložte v každém případě 100A** pojistku co nejblíže ke kladné (+) svorce akumulátoru. Tato pojistka ochrání elektrický systém vašeho vozu v případě eventuálního zkratu. Je-li potřebné prodloužení tohoto přívodu, měl by být průřez kabelu min. 21 mm 2 ** (viz výše pokyny k montáži). ** MRP-M1000 pojistka 100 A, **průřez 21 mm 2 ** MRP-M500 pojistka 60 A, **průřez 8 mm 2 Kabel dálkového zapínání (modrý/bílý, prodejný samostatně) Tento kabel připojte k přívodu dálkového zapínání nebo napájení antény (kladné napětí, (+) jen 12 V) vaší ovládací jednotky. Zemnící přívod (prodejný samostatně) Dobře připojte k očištěné kovové části karosérie a zkontrolujte dobrou vodivost mezi tímto místem a zápornou svorkou autobaterie. Všechny ostatní komponenty (zvláště rádio) uzemněte na stejné místo, abyste předešli rušivým zemním smyčkám. ** MRP-M1000 průřez 21 mm 2 ** MRP-M500 průřez 8 mm 2 Napájecí svorky Konektor vstupů reproduktorové úrovně Tyto vstupy jsou určeny pro hlavní jednotky nevybavené výstupy předzesilovače. Pokud nemůžete použít linkové vstupy RCA, připojte vodiče od reproduktorů do tohoto vstupu. Tento zesilovač akceptuje hlavní jednotky s běžným i vysokým výkonem. Levý reproduktor (bílý, +) Levý reproduktor (bílý/černý, ) Pravý reproduktor (šedý, +) Pravý reproduktor (šedý/černý, ) Při použití vstupů reproúrovně může nastat rušení při vypínání v závislosti na vaší hlavní jednotce. Pokud toto chcete odstranit, zapojte vypínač SPST (viz dále). MRP-M1000 BATERIE ZEM Upozornění 1 m (max.) 21 mm 2 21 mm 2 1 m (max.) mm 2 nebo 5 mm 2 K autobaterii Poznámka k vodičům napájení (jen MRP-M1000) K tomuto zesilovači by měl být použit k napájení a ukostření vodič s průřezem minimálně 21 mm 2. Pro bezpečný provoz nepřekračujte délku těchto kabelů 1 m. Pokud potřebujete délku větší než 1 m, použijte propojovací distribuční blok a podle délky odpovídající průřezy kabelů mm 2 nebo 5 mm 2. Určitě použijte i pojistku se správnou jmenovitou hodnotou co nejblíže ke kladné svorce baterie.

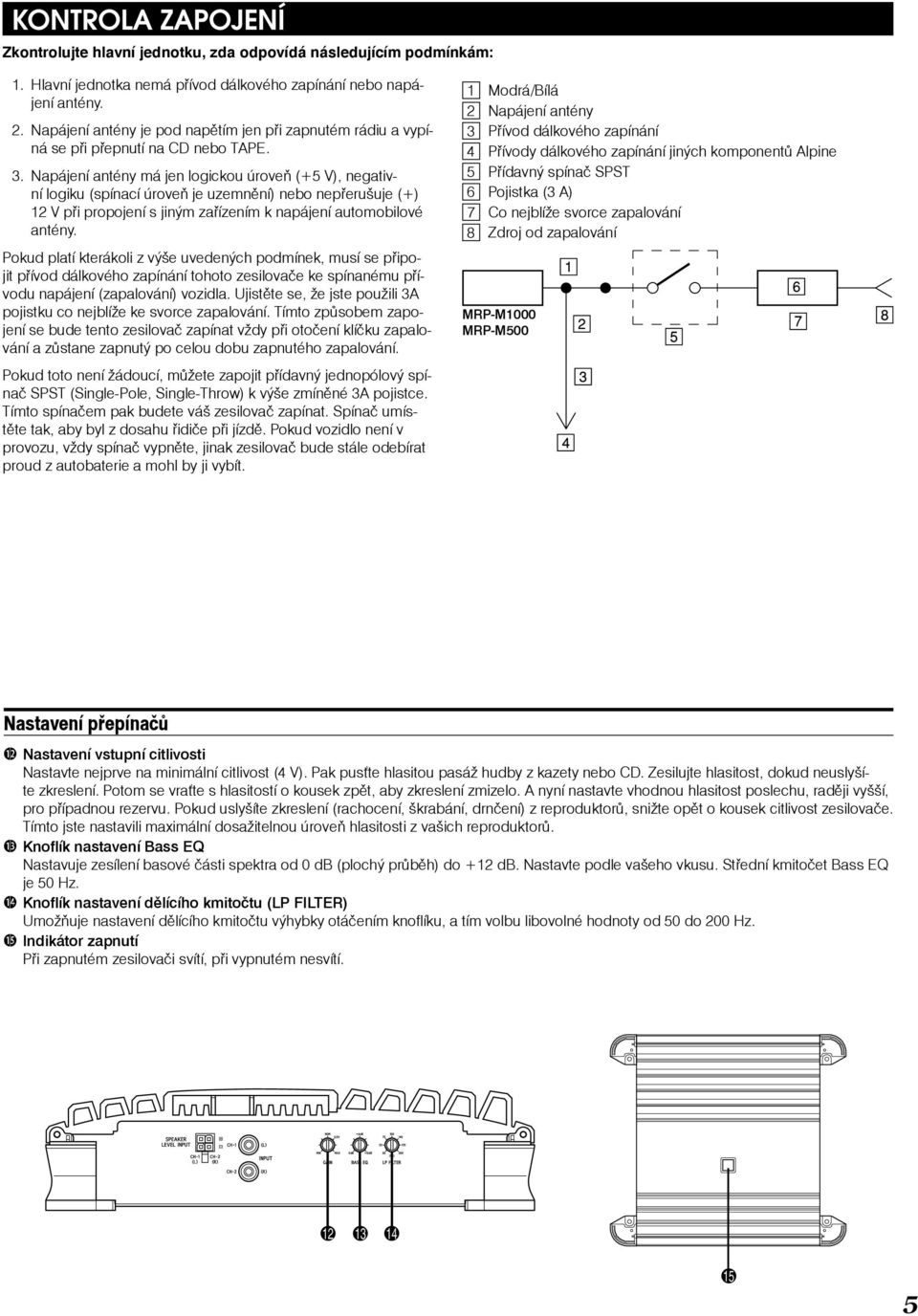

5 KONTROLA ZAPOJENÍ Zkontrolujte hlavní jednotku, zda odpovídá následujícím podmínkám: 1. Hlavní jednotka nemá přívod dálkového zapínání nebo napájení antény. 2. Napájení antény je pod napětím jen při zapnutém rádiu a vypíná se při přepnutí na CD nebo TAPE.. Napájení antény má jen logickou úroveň (+5 V), negativní logiku (spínací úroveň je uzemnění) nebo nepřerušuje (+) 12 V při propojení s jiným zařízením k napájení automobilové antény. Pokud platí kterákoli z výše uvedených podmínek, musí se připojit přívod dálkového zapínání tohoto zesilovače ke spínanému přívodu napájení (zapalování) vozidla. Ujistěte se, že jste použili A pojistku co nejblíže ke svorce zapalování. Tímto způsobem zapojení se bude tento zesilovač zapínat vždy při otočení klíčku zapalování a zůstane zapnutý po celou dobu zapnutého zapalování. Pokud toto není žádoucí, můžete zapojit přídavný jednopólový spínač SPST (Single-Pole, Single-Throw) k výše zmíněné A pojistce. Tímto spínačem pak budete váš zesilovač zapínat. Spínač umístěte tak, aby byl z dosahu řidiče při jízdě. Pokud vozidlo není v provozu, vždy spínač vypněte, jinak zesilovač bude stále odebírat proud z autobaterie a mohl by ji vybít. 1 Modrá/Bílá 2 Napájení antény Přívod dálkového zapínání Přívody dálkového zapínání jiných komponentů Alpine 5 Přídavný spínač SPST 6 Pojistka ( A) 7 Co nejblíže svorce zapalování 8 Zdroj od zapalování MRP-M1000 MRP-M500 MRP-M52 Nastavení přepínačů Nastavení vstupní citlivosti Nastavte nejprve na minimální citlivost ( V). Pak pusťte hlasitou pasáž hudby z kazety nebo CD. Zesilujte hlasitost, dokud neuslyšíte zkreslení. Potom se vraťte s hlasitostí o kousek zpět, aby zkreslení zmizelo. A nyní nastavte vhodnou hlasitost poslechu, raději vyšší, pro případnou rezervu. Pokud uslyšíte zkreslení (rachocení, škrabání, drnčení) z reproduktorů, snižte opět o kousek citlivost zesilovače. Tímto jste nastavili maximální dosažitelnou úroveň hlasitosti z vašich reproduktorů. Knoflík nastavení Bass EQ Nastavuje zesílení basové části spektra od 0 db (plochý průběh) do +12 db. Nastavte podle vašeho vkusu. Střední kmitočet Bass EQ je 50 Hz. Knoflík nastavení dělícího kmitočtu (LP FILTER) Umožňuje nastavení dělícího kmitočtu výhybky otáčením knoflíku, a tím volbu libovolné hodnoty od 50 do 200 Hz. Indikátor zapnutí Při zapnutém zesilovači svítí, při vypnutém nesvítí

6 SYSTÉMY Systém s jedním reproduktorem Schéma ukazuje zapojení MRP-M500. Zapojení MRP-M1000 je stejné MRP-M (Levá strana) (Pravá strana) 17 (R) (L) 18 Důležité informace při zapojování zesilovače do můstku 1. Při nesprávném zapojení může nastat tento problém: Při použití jen jednoho vstupu nízký výkon. 2. Y-adaptér není třeba, pokud vstupy můstkového zesilovače budíte stereofonním párem linkových výstupů. Správné zapojení Nesprávné zapojení (R) (L) (L) (Jeden signál) (Jeden signál) (R) * Použijte buď linkové vstupy RCA nebo vstupy reproúrovně. Nezapojujte oboje současně. 6 Y-adaptér (prodejný samostatně) Prodlužovací kabel RCA (prodejný samostatně) Hlavní jednotka s Pre-amp výstupem (předzesilovače) Subwoofer

7 Systém se vstupy o reproduktorové úrovni 8 7 CH 1 + CH 2 CH 1 CH (Pravá strana) Přívod vstupu reproduktorové úrovně. Jiný zesilovač (L) (L) (R) (R) * Použijte buď linkové vstupy RCA nebo vstupy reproúrovně. Nezapojujte oboje současně. 7

8 TECHNICKÉ ÚDAJE RMS trvalý výkon (při 1, V, 20 Hz až 200 Hz) Na kanál do Ω (THD+N <1 %) MRP-M1000: W MRP-M500: W Na kanál do 2 Ω (THD+N <1 %) MRP-M1000: W MRP-M500: W Celkový maximální výkon MRP-M1000: W MRP-M500: W Odstup s/š vážený IHF A, referenční, dopor. výkon do Ω dba Vstupní impedance Vstup RCA: kω Vstup reproúrovně:... 0 kω Kmitočtový rozsah (200 Hz/ db)...20 Hz až 200 Hz Kmitočty výhybky až 200 Hz ( 2 db/okt) Vstupní citlivost (Vstup RCA)... 0,2 až,0 V Rozměry s chladičem (š v h) MRP-M mm MRP-M mm Rozměry půdorysné (š v h) MRP-M mm MRP-M mm Hmotnost MRP-M ,2 kg MRP-M ,7 kg Změny technických údajů a provedení přístroje z důvodu trvalého zlepšování výrobku bez předchozího oznámení vyhrazeny. Servisní péče: V případě jakýchkoli dotazů stran záruky se ptejte svého prodejce. Překlad, sazba, 2007 Ivo Panáček 8 Kopírování a rozmnožování částí i celku zakázáno.
