Přehled programu Skupina 8

Rozměr: px
Začít zobrazení ze stránky:

Download "Přehled programu Skupina 8"

Transkript

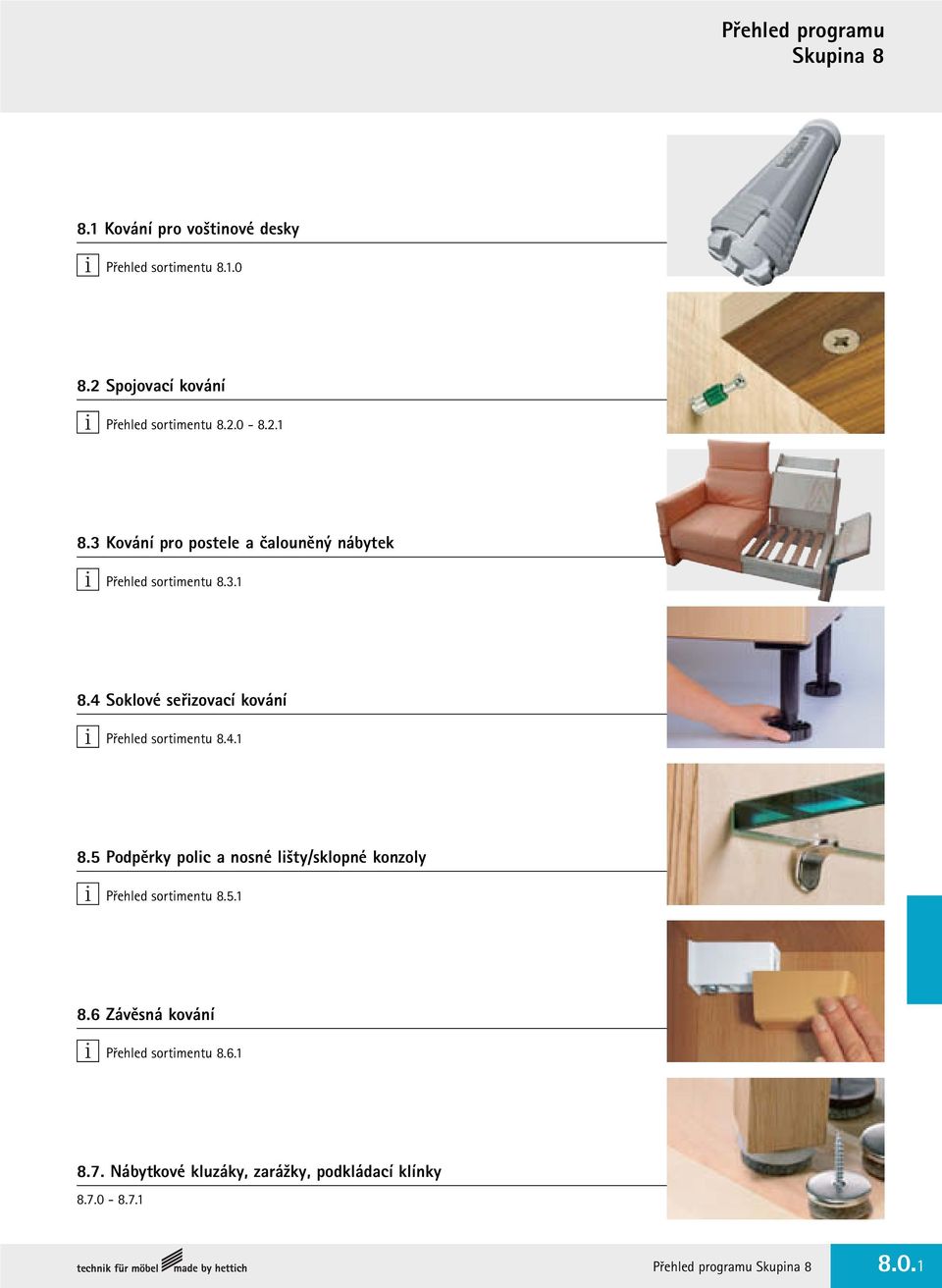

1 Přehled programu Skupina Kování pro voštinové desky i Přehled sortimentu Spojovací kování i Přehled sortimentu Kování pro postele a čalouněný nábytek i Přehled sortimentu Soklové seřizovací kování i Přehled sortimentu Podpěrky polic a nosné lišty/sklopné konzoly i Přehled sortimentu Závěsná kování i Přehled sortimentu Nábytkové kluzáky, zarážky, podkládací klínky Přehled programu Skupina

2 Přehled sortimentu 8.1 Kování pro voštinové desky i S lehkostí k úspěchu Myšlenka realizovaná s lehkostí Silný nástup lehkých konstrukcí Druhy a struktura voštinových desek Připevnění kování na voštinové desky Lepený kolík hettinject a plastové narážecí pouzdro Nr. 4 HT Spojovací kování pro voštinové desky Spojovací kování AVB HT pro voštinové pracovní desky Poznámky ke strojnímu zpracování voštinových desek Kování pro voštinové desky

3 Kování pro voštinové desky S lehkostí k úspěchu Lehký materiál, fascinující nábytek. Voštinové desky stanovují nová měřítka pro návrhy nábytku a interiérů. Výjimečný design nové generace hodnotného nábytku pro bydlení a pro život. Inovativní konstrukce zpřístupňují nové potenciály a trhy. Lehčené voštinové desky jsou více než pouhý trend. Jsou zárukou hospodárnosti. Tam, kde se stále zvyšují ceny surovin, energie a náklady na transport, platí rčení "méně je více". Kování pro voštinové desky 8.1.1

4 Kování pro voštinové desky Myšlenka realizovaná s lehkostí Nová lehkost bydlení V obývacích pokojích a ložnicích se díky použití voštinových desek otevírají nové možnosti - obzvláště se zaměřením na: Silnostěnné korpusy Velkoplošné posuvné dveře Osvěžující lehkost v kuchyni V kuchyni je pracovní deska středem všeho dění. Zejména u velkoplošných pracovních desek je použití voštinové konstrukce inovativním řešením Kování pro voštinové desky

5 Kování pro voštinové desky Funkční lehkost pro vysoké nároky Výstavní expozice, komerční prostory a interiéry jsou předurčeny k použití lehčených konstrukcí. Výhoda nízké hmotnosti se obzvláště tady vyplatí. Neboť právě zde vznikají obzvláště vysoké náklady na dopravu a montáž. Ať výstavní stánek, vybavení obchodu nebo obytného interiéru - s lehkými voštinovými deskami se dá realizovat hodnotný a funkční design. Kování pro voštinové desky 8.1.3

6 Kování pro voštinové desky Úleva v moderní kanceláři Při stěhování velkého konferenčního nebo psacího stolu se znova projeví výhody voštinových desek. Díky výraznému snížení hmotnosti lze takové konstrukce bez obtíží realizovat. Voštinová deska navíc umožňuje podstatně větší překlenutí s menším průhybem než konvenční deska. Módní regály se silnými pohledovými hranami lze snadno koncipovat a současně s nimi lehce manipulovat Kování pro voštinové desky

7 Kování pro voštinové desky Silný nástup lehkých konstrukcí Moderní, ekonomický, současný Díky konstrukci z lehkých voštinových desek je navrhování interiérů flexibilnější než kdykoli předtím. Ať policové systémy, otvíravé a posuvné dveře, korpusy, stoly nebo pracovní desky - lehké konstrukce nabízejí nový atraktivní styl bydlení s enormními výhodami. Ergonomie a hmotnost Nízká hmotnost materiálu Snížené náklady na transport Snadnější montáž a demontáž Jednoduchá manipulace - obzvláště u mobilního nábytku Nové možnosti designu v Rozměrech Tloušťkách materiálů Formátech Vlastnosti materiálu Vysoká stabilita Optimální pevnost v ohybu Překlene velké rozpětí Jednoduché zpracování Šetrný ke zdrojům Efektivní využití dřeva Optimalizace spotřeby energií při výrobě a přepravě Efektivní využití přepravovaného objemu Široké spektrum použití Kuchyně a koupelny Ložnice a obývací pokoje Kanceláře a hotely Výstavní expozice, komerční prostory, interiéry Obytné automobily a lodě Kování pro voštinové desky 8.1.5

8 Kování pro voštinové desky Druhy a struktura voštinových desek Voštinová deska bez rámu Voština Plášť Voštinová deska s rámem Rám Voština Plášť Kování pro voštinové desky

9 Kování pro voštinové desky Připevnění kování na voštinové desky Plášť 4 mm 4 K upevnění kování na voštinové desky bez rámu s pláštěm 4 mm musí být použito vhodné kování. Na výběr jsou Lepené kolíky hettinject nebo Plastové pouzdro č. 4 HT Detaily viz Plášť 8 mm 8 Upevnění standardního kování na voštinové desky bez rámu s pláštěm 8 mm se provádí známým způsobem vruty nebo eurošrouby, podobně jako na plný materiál třískové desky. Pro kování, které bude vystaveno vyššímu zatížení, doporučujeme použít lepené kolíky hettinject. Plášť 4 mm 4 Při upevnění kování na voštinovou desku s pláštěm 4 mm a rámem se musí rozlišovat mezi oblastí s rámem a oblastí bez rámu: Oblast s rámem: Připevnění pomocí vrutů nebo eurošroubů Oblast bez rámu: Připevnění pomocí Lepených kolíků hettinject nebo Plastových pouzder č. 4 HT Detaily viz Plášť 8 mm 8 Připevnění standardního kování na voštinové desky s rámem a pláštěm 8 mm se provádí známým způsobem vruty nebo eurošrouby, podobně jako na plný materiál třískové desky. Pro kování, které bude vystaveno vyššímu zatížení, doporučujeme použít lepené kolíky hettinject. Kování pro voštinové desky 8.1.7

10 Kování pro voštinové desky hettinject nová spojovací technika Lepené kolíky pro každou formu voštinové desky Pro nábytkové konstrukce z lehčených voštinových desek bez obvodového rámu a s opláštěním pouze 4 mm je žádoucí řešení, které přemostí dutý vnitřek desky a při větším zatížení poskytne dostatečnou odolnost proti vytržení. Lepený kolík hettinject zavede vstřikované lepidlo na horní i dolní plášť, spojí je a vznikne tak velmi stabilní konstrukce, schopná přenášet namáhání tahem i tlakem Kování pro voštinové desky

11 Kování pro voštinové desky Skvělé výsledky testů hettinject je injektážní technika s velkou bezpečnostní rezervou. Perspektivní technologie zaručuje vysokou odolnost proti vytržení a dosahuje extrémně vysokou pevnost. Níže uvedený obrázek ukazuje srovnání dosažených pevností proti vytržení různých spojovacích prvků ve voštinových deskách s 4 a 8 mm krycí vrstvou. Pro porovnání je uveden eurošroub ø 6,3 mm v třískové desce N 1250 Pevnost proti vytržení z voštinové desky s 4 mm opláštěním Eurošroub N Speciální šrouby pro voštinové desky N Hettich pouzdro Nr. 4 HT N Lepený kolík hettinject N Pevnost proti vytržení z voštinové desky s 8 mm opláštěním Speciální šrouby pro voštinové desky N Lepený kolík hettinject N Pevnost proti vytržení eurošroubu z 19 mm třískové desky Doporučuje se použití ve voštinové desce Nedoporučuje se použití ve voštinové desce Testy se vztahují na voštinové desky opláštěné třískovou deskou dle DIN EN 312 s hustotou dle DIN EN 323. Hodnoty pevnosti proti vytržení spojovacích prvků mohou být ovlivněny typem a kvalitou používaných voštinových desek, jakož i tolerancemi při zpracování. Z těchto důvodů je žádoucí odzkoušet použitelnost spojovacích prvků na konkrétním případu. Pro upevnění málo namáhaných kování (resp. pro statické zatížení) doplňuje plastové narážecí pouzdro č. 4 HT nabídku hettinject pro voštinové desky s opláštěním od 4 mm. Např. podpěrky polic, nosiče šatních tyčí nebo spojky zad lze osadit v libovolné pozici na voštinové desce pomocí eurošroubů ø 6,3 mm. Kování pro voštinové desky 8.1.9

12 Kování pro voštinové desky Vedle strojního zpracování nabízí systém hettinject možnost zpracovávat lepené kolíky také manuálně. Montážní postup: 1. Vrtání otvoru 2. Očištění otvoru 3. Vsazení lepeného kolíku hettinject 4. Vtlačení lepidla 5. Jakmile kolík změní barvu, je množství lepidla dostatečné 6. Po vytvrzení lepidla může následovat montáž kování Kování pro voštinové desky

13 Kování pro voštinové desky Pevné spojení Pro konstrukční spoje voštinových desek s opláštěním tloušťky od 3 mm slouží kování VB 36 HT. Toto spojovací kování má speciální rozpěrné těleso, které se zaražením čepu roztáhne pod horním opláštěním desky. Osvědčený princip vroubkovaného excentru pečuje o to, že hlava kolíku je ve vnitřním vroubkování pevně ukotvena a spolehlivě utažena. Volitelně je VB 36 HT vybaveno montážní pomůckou. Osazení způsobí, že kolík v tělese a díky tomu i díly korpusu bezpečně drží již před utažením excentru. Osazení Spojovací kování AVB HT AVB HT je silný partner pro spojování pracovních desek a doplňuje sortiment pro 50 a 60 mm silné voštinové desky s opláštěním tloušťky 8 mm. Jednoduše se vloží do dvou otvorů průměru 40 mm a následně díky 90 převodu pohodlně stáhne desky - volitelně šestihranným klíčem nebo akumulátorovým šroubovákem. Kování pro voštinové desky

14 Kování pro voštinové desky Spojovací šroub AVB HT Pro tvarově stabilní a pevné spojení voštinových pracovních desek Pro tloušťky desek 50 a 60 mm Lze použít pro tl. opláštění 8 mm Vrtání pro těleso ø 40 mm Hloubka vrtání 46 nebo 56 mm V plastovém těle integrovaný 90 převod s vnitřním šestihranem umožňuje pohodlné a rychlé stažení pomocí akumulátorového šroubováku Ocel chromátovaná/černý plast 8 8 Délka Rozměr X Tloušťka pracovní desky mm mm 50 mm 60 mm / / /20 ø40 13 X X / 60 Montážní návod! Kování pro voštinové desky

15 Kování pro voštinové desky Poznámky ke strojnímu zpracování Strojní zpracování Řezání Vrtání Frézování jako plný materiál, pokud možno s předřezem (nastavení dle výrobce stroje) jako plný materiál, avšak vrtáky bez vodícího hrotu nesousledné Dýhování a potahování Specifický lisovací tlak dle údajů výrobce voštinové desky Olepování hran Voštinová deska S rámem, opláštění 4 nebo 8 mm Bez rámu, plášť 4 mm Bez rámu, plášť 8 mm hranovací páskou jako plný materiál s podpěrnou hranou (jako podpěra protilehlých vrstev opláštění a jako základna pro nanášení dekorativní hrany) hranovací páskou jako plný materiál Kování pro voštinové desky

16 Přehled sortimentu 8.2 Spojovací kování i Excentrické spojovací kování Rastex Excentrické spojovací kování Rastex Excentrická spojovací kování VB 18/19/20/ Excentrická spojovací kování VB 35/35 M/36/36 M Excentrické spojovací kování Stabilofix Excentrické spojovací kování VB Spojovací kování VB 25 T/35 T/45-90 T/ T Trapézová spojovací kování Policové spojky VB 54 Toolex/VB Spojovací kování

17 i Přehled sortimentu 8.2 Spojovací kování Spojovací šroub Nerozebíratelné spojovací kování Everfix Závěsné kování MultiClip Úhlové spojovací kování VB Spojovací kování pro věncové profily VB 16 Pokosový spoj VB Spojky zad Spojovací díly pro čela Spojovací úhelníky a šrouby Závěsné plechy Šrouby, pouzdra, krytky Spojovací kování 8.2.1

18 Excentrické spojovací kování Rastex 15 Konstrukční řešení usnadňuje montáž - díky tomu lze stáhnout boky vzdálené až 4 mm od čelní hrany dílce Vysoká bezpečnost díky vnitřnímu a vnějšímu vroubkování. Kolík se utahuje vždy centricky, nežádoucí posun dílců je tím vyloučen! Excentr se utahuje plochým nebo křížovým šroubovákem PZ 3 nebo šestihranným klíčem SW 4 Osazení překrývá okraje vrtání, použití krytky není nutné K použití pro dílce tloušťky 12, 15, 16, 18, 19, 22 nebo 29 mm Zinkový odlitek Povrchová úprava Pro dílce tl. Pro dílce tl. Pro dílce tl. Pro dílce tl. 12 mm 15 mm 16 mm 18 mm niklovaný /200 niklovaný bez povrch. úpr /200 bez povrch. úpr Povrchová úprava Pro dílce tl. Pro dílce tl. Pro dílce tl. 19 mm 22 mm 29 mm niklovaný /200 niklovaný bez povrch. úpr /200 bez povrch. úpr ! s osazením bez osazení Krytky pro Rastex 15 bez osazení (kromě Rastex 15 pro tl. 12 mm) Plast Povrchová úprava bílá /200 hnědá /200 černá /200 borovice /200 Kolíky a pouzdra - viz strana Spojovací kování

19 Excentrické spojovací kování Rastex 15 Rastex 15 pro dílec tl. 12 mm Rastex 15 pro dílec tl. 15 mm Rastex 15 pro dílec tl. 16 mm Rastex 15 pro dílec tl. 18 mm , , , ,4 6 7,5 8 9 Rastex 15 pro dílec tl. 19 mm Rastex 15 pro dílec tl. 22 mm Rastex 15 pro dílec tl. 29 mm , , , , ,2 9, ,5 Tvrdokovový vrták (HM) průměr 15 mm pro excentrické spojovací kování Rastex 15 Dřík průměr 10 mm, válcový Pouze pro stojanové a ruční vrtačky Spojovací kování 8.2.3

20 Rychlomontážní kolík Rapid S Rychlý rychlejší - Rapid S Rychlomontážní kolíky Hettich s ocelovým dříkem nové generace. Štíhlé, lehké a překvapivě silné. Montáž provedete bez nářadí - kolík stačí pouze zatlačit. S Rastexem tvoří Rapid S perfektní pár. Nový: vysoce stabilní ocelový kolík Barevné rozlišení pro otvory ø 8 nebo ø 10 mm Opěrný kroužek zajišťuje správnou pozici v boku korpusu Optimální pevnost díky speciálním rozpěrným pouzdrům Rychlá montáž bez nářadí, stačí zatlačit rukou do otvoru v boku korpusu Šetří čas a náklady Pevné spojení uzavře spáru a vyrovná tolerance vrtání až do 1 mm bez ztráty odolnosti proti vytržení Jednoznačné barevné rozlišení průměrů vrtání 8 mm (modrý) resp. 10 mm (zelený) Pro otvory ø 8 mm a ø 10 mm s upínacími rozměry 20 mm resp. 30 mm Při vyšroubování kolíku závit na pouzdru zamezí poškození otvoru Spojovací kování

21 Rychlomontážní kolík Rapid S pro Rastex 15 Průměr vrtání 8 mm a 10 mm 1. Rapid S prsty nasadíte do otvoru a zastrčíte. Plastové pouzdro pevně drží, zatlačení kolíku je snadné. 2. Rastex 15 vložíte do vyvrtaného otvoru. 3. Utažením Rastex 15 se pouzdro okamžitě rozepře a pevnost proti vytržení kolíku se podstatně zvýší. Dílce jsou pevně a spolehlivě spojeny. 24/34 ø8 ø8 20/30 10,5 Rapid S Rychlomontážní kolík DU 324/DU 325 Rozpěrné pouzdro pro průměr vrtání 8 mm Upínací rozměr 20 mm/30 mm Ocel/plast modrý 11 ø8 Položka Upínací rozměr mm Rapid S DU /200 Rapid S DU /200 24/34 ø8 ø10 20/30 10,5 Rapid S Rychlomontážní kolík DU 332/DU 333 Rozpěrné pouzdro pro průměr vrtání 10 mm Upínací rozměr 20 mm/30 mm Ocel/plast zelený 11 ø10 Položka Upínací rozměr mm Rapid S DU /200 Rapid S DU /200 Spojovací kování 8.2.5

22 Kolík k zašroubování Twister Twister - rychlá a bezpečná montáž Volně otočná objímka umožňuje bezpečné držení kolíku Twister mezi prsty po celou dobu zašroubování akumulátorovým šroubovákem - díky tomu nehrozí poranění ostrou hranou. Hlava kolíku Ocelový kolík Správný kolík je stále po ruce Barevná, volně otočná plastová objímka s vroubkovanou strukturou Vroubkované plastové objímky barvou signalizují upínací rozměr Zelená 20 mm pro Rastex 15 Modrá 24,5 mm pro Rastex 25 Černá 30 mm pro Rastex ,5 30 Podélné drážky na kolíku a na objímce Eurozávit nebo metrický závit Sražená hrana Twister upínací rozměry Eurozávit pro řadu otvorů o průměru 5 mm v rozteči dle System 32 Metrický závit M6 x 7,8 mm pro pouzdra plastová nebo mosazná Optimální přenos kroutícího momentu ze šroubováku na hlavu kolíku Snadné nasazení do otvoru umožní sražená hrana na začátku závitu Spojovací kování

23 Kolík k zašroubování Twister/Pouzdra pro Rastex 15 Průměr vrtání 5, 8 a 10 mm Kolík k zašroubování Twister DU 319/DU /34 20/30 8,5 Eurozávit, pro průměr vrtání 5 mm Upínací rozměr 20 mm/30 mm Ocel pozinkovaná, plast zelený resp. černý ø8 9 Položka Upínací rozměr mm Twister DU /200 Twister DU /200 Kolík k zašroubování Twister DU 243/DU /34 20/30 11 Eurozávit, pro průměr vrtání 5 mm Upínací rozměr 20 mm/30 mm Ocel pozinkovaná, plast zelený resp. černý ø8 11,5 Položka Upínací rozměr mm Twister DU /200 Twister DU /200 24/34 20/30 7,8 M6 Kolík k zašroubování Twister DU 645/DU 644 Závit M6 x 7,8 mm Upínací rozměr 20 mm/30 mm Ocel pozinkovaná, plast zelený resp. černý ø 8/10 ø8 11,5 ø8/10 Položka Upínací rozměr mm Twister DU /200 Twister DU /200 DU 645 a DU 644 lze použít s Rozpěrným pouzdrem s nebo bez nylonové kuličky Pro závit M6 Průměr vrtání 8 mm Mosaz bez povrch. úpr. 9/12 Délka 9 mm bez kuličky / mm s kuličkou /200 ø8 ø8 Páskovanými pouzdry č. 1 Pro závit M6 Průměr vrtání 10 mm 20 kusů/1 pás Bílý plast /200 ø10 Páskovanými pouzdry č. 330 Pro závit M6 Průměr vrtání 10 mm 20 kusů/1 pás Bílý plast /200 ø10 Pouzdrem č. 49 Pro závit M6 Průměr vrtání 8 mm Bílý plast ø8 Pouzdrem č. 100 Pro závit M6 Průměr vrtání 10 mm Bílý plast ø10 Pouzdrem č. 33 Pro závit M6 Průměr vrtání 10 mm Bílý plast ø / ø / ø / ø10 Vrtací šablona Accura 32 pro vrtání v Systemu 32 viz skupina 2.3 Spojovací kování 8.2.7

24 Kolíky a pouzdra pro Rastex 15 Průměr vrtání 5, 6, 8 a 10 mm 24/34 /6/8/10 Kolík DU 428/DU 425 Závit M4 x 7,8 mm Upínací rozměr 20 mm/30 mm Ocel M4 ø8 8 20/30 7,8 Položka /6/8/10! Povrchová Upínací rozměr úprava mm DU 428 bez povrch. úpr /200 chromátované /200 DU 425 bez povrch. úpr /200 chromátované /200 DU 428 a DU 425 lze použít s Rozpěrné pouzdro Závit M4 Průměr vrtání 5 nebo 6 mm Mosaz bez povrch. úpr. Pouzdro č. 30 Závit M4 Průměr vrtání 8 mm Bílý plast Pouzdro č. 74 Závit M4 Průměr vrtání 10 mm Bílý plast /6 ø6 7,8 ø8 8 Průměr vrtání mm / / /200 ø8 ø /200 ø10 Koncový šroub Závit M4 Použitelný se závitovým pouzdrem M4* Ocel niklovaná 9 L M4 * Závitové pouzdro Závit M4 Průměr vrtání 5 mm Ocel chromátovaná L Délka L mm Délka L mm / / /200 Vrtací šablona Accura 32 pro vrtání v Systemu 32 viz skupina Spojovací kování

25 Koncový a dvojitý kolík pro Rastex 15 Průměr vrtání 7,5 a 8 mm Koncový kolík DU 110/DU /34 ø7,5 36/46 Pro tl. boků 16 mm Průměr vrtání 7,5 mm Upínací rozměr 36 mm/46 mm Ocel chromátovaná 16 ø7,5 Položka Upínací rozměr mm DU /200 DU /200 Koncový kolík DU 109/DU /34 ø7,5 39/49 Pro tl. boků 19 mm Průměr vrtání 7,5 mm Upínací rozměr 39 mm/49 mm Ocel chromátovaná 19 ø7,5 Položka Upínací rozměr mm DU /200 DU /200 Dvojitý kolík DU 883/DU /34 ø8 24/34 Pro mezistěnu tl. 16 mm Se Segerovou pojistkou Průměr vrtání 8 mm Upínací rozměr 36/20 mm nebo 46/30 mm Ocel chromátovaná 16 36/46 56/76 ø7,5 ø8 Položka Upínací rozměr mm DU / /100 DU / /100 24/34 ø8 24/34 Dvojitý kolík DU 880/DU 853 Pro mezistěnu tl. 19 mm Se Segerovou pojistkou Průměr vrtání 8 mm Upínací rozměr 39/20 mm nebo 49/30 mm Ocel chromátovaná 19 39/49 59/79 ø7,5 ø8 Vrtací šablona Accura 32 pro vrtání v Systemu 32 viz skupina 2.3 Položka Upínací rozměr mm DU / /100 DU / /100 Spojovací kování 8.2.9

26 Kloubový kolík pro Rastex 15 Průměr vrtání 5, 8 a 10 mm α Kloubový kolík DU 885/DU 860 Použitelný od 90 do 180 Průměr vrtání 7 mm Upínací rozměr 20/20 mm nebo 39/39 mm Ocel chromátovaná X ø7 20/39 20/39 24/44 24/44 ø7 Položka Upínací rozměr mm DU / /100 DU / /100 x 24/44 Kloubový kolík DU 650/DU 634 Závit M6 x 7 mm Průměr vrtání 8 mm Upínací rozměr 20 mm/39 mm Ocel chromátovaná ø7 α 20/39 ø8 15 Závitová pouzdra M6 viz strana ø8/10 Položka Upínací rozměr mm DU /100 DU /100 Rozteč vrtání X pro kloubové kolíky DU 634 a DU 860 Úhelníky Tloušťka desky α Rozteč vrtání X mm pro DU ,0 57,9 60,5 63,1 69, ,7 55,4 57,6 59,7 64, ,9 53,5 55,3 57,1 61, ,5 52,0 53,5 55,0 58, ,3 50,7 52,0 53,2 56, ,3 49,6 50,7 51,7 54, ,3 48,6 49,5 50,4 52, ,5 47,7 48,4 49,1 50, ,7 46,9 47,5 48,0 49, ,0 46,1 46,5 46,9 47, ,3 45,4 45,7 45,9 46, ,7 44,7 44,8 45,0 45, ,0 44,0 44,0 44,0 44,0 Úhelníky Tloušťka desky α Rozteč vrtání X mm pro DU ,7 37,3 36,0 34,8 31, ,2 37,9 36,7 35,6 32, ,7 38,4 37,3 36,3 33, ,2 38,9 37,9 37,0 35, ,7 39,4 38,5 37,7 35, ,1 39,8 39,1 38,3 36, ,5 40,3 39,6 38,9 37, ,9 40,7 40,1 39,4 38, ,3 41,1 40,5 40,0 38, ,6 41,5 41,0 40,5 39, ,0 41,9 41,5 41,1 40, ,3 42,2 41,9 41,6 40, ,7 42,6 42,3 42,1 41,4 Pro kloubové kolíky DU 650 a DU 885 se rozteč vrtání X vypočítá: X = hodnoty z výše uvedené tabulky Spojovací kování

27 Excentrické spojovací kování Rastex 25 Vysoká bezpečnost díky vnitřnímu a vnějšímu vroubkování Vroubky brání samovolnému uvolnění excentru Pro povolení je třeba třikrát vyšší točivý moment než u srovnatelného excentrického kování Kolík se utahuje vždy centricky Nedochází k uvolnění spojů následkem otřesů Rastex 25 s krycím osazením a bez krycího osazení Zinkový odlitek Vnitřní a vnější vroubkování neboť dvojité lépe drží! Položka Povrchová úprava Rastex 25 s osazením niklovaný /200 bez osazení bez povrch. úpr /200 Schéma vrtání dílce Tvrdokovový vrták (HM) průměr 25 mm pro excentrické spojovací kování Rastex 25 Dřík průměr 10 mm, válcový Pouze pro stojanové a ruční vrtačky Schéma vrtání A = upínací rozměr + 9 mm 8 ø A (33,5) Krytky pro Rastex 25 Plast 12 Osa kolíku od spodní plochy 7 Průměr vrtání mm bílá /200 hnědá /200 béžová /200 černá /200 Kolíky a pouzdra - viz strana Spojovací kování

28 Kolíky pro Rastex 25 Průměr vrtání 5 mm a 8 mm 33,5 Kolík k zašroubování Twister DU 262 Eurozávit, pro průměr vrtání 5 mm Upínací rozměr 24,5 mm Ocel zinkovaná/plast modrý ø8 11,5 24, /200 ø8 Koncový kolík DU 960 Pro tl. boků 19 mm Průměr vrtání 8 mm Upínací rozměr 43,5 mm Ocel niklovaná 33, ,5 ø /200 Dvojitý kolík DU 826 Pro mezistěnu tl. 19 mm Se Segerovou pojistkou Průměr vrtání 8 mm Upínací rozměr 43,5/24,5 mm Ocel ø8 33, ,5 ø8 43, /100 Vrtací šablona Accura 32 pro vrtání v Systemu 32 viz skupina Spojovací kování

29 Kolík k zašroubování Twister Pouzdra pro Rastex 25 Průměr vrtání 8 mm a 10 mm Kolík k zašroubování Twister DU ,5 Závit M6 x 7,8 mm Upínací rozměr 24,5 mm Ocel zinkovaná/plast modrý ø 8/10 M6 ø8 11,5 24,5 7, /200 DU 600 lze použít s Rozpěrným pouzdrem s nebo bez nylonové kuličky Pro závit M6 Průměr vrtání 8 mm Mosaz bez povrch. úpr. ø8 9/12 ø8 Pouzdrem č. 49 Pro závit M6 Průměr vrtání 8 mm Bílý plast Délka 9 mm bez kuličky / mm s kuličkou / /200 ø8 11 ø8 Pouzdrem č. 33 Pouzdrem č. 100 Pro závit M6 Průměr vrtání 10 mm Bílý plast Pro závit M6 Průměr vrtání 10 mm Bílý plast ø10 ø10 ø10 ø / /200 Páskovanými pouzdry č. 1 Páskovanými pouzdry č. 330 Pro závit M6 Průměr vrtání 10 mm 20 kusů/1 pás Bílý plast Pro závit M6 Průměr vrtání 10 mm 20 kusů/1 pás Bílý plast /200 ø /200 ø Dvojitým pouzdrem č. 36 ø8 ø10 ø8 Pro závit M6 Průměr vrtání 10 mm Bílý plast /200 ø10 19 Vrtací šablona Accura 32 pro vrtání v Systemu 32 viz skupina 2.3 Spojovací kování

30 Excentrická spojovací kování VB 18 a VB 20 Pro tvarově stabilní a pevné spojení půdy a dna s boky. Vysoká pevnost spoje. Kování se lisuje do dvou otvorů s roztečí 32 mm a průměry 30 mm a 10 mm. Dílec se nasadí shora. V případě dna je možno excentr utahovat také shora. K tomu je nutno vyvrtat do dna průchozí otvor. Ve speciálním případě lze otvorem v excentru ovládat také soklové nožičky, viz strana Dílec se nasadí shora, pomůcka při montáži. Spojovací kování VB 18 pro tl. materiálu mm Spojovací kování VB 20 pro tl. materiálu mm Položka Povrchová úprava VB 18 D zinkový odlitek niklovaný /200 VB 18 bílý /200 plast hnědý /200 Položka Povrchová úprava VB 20 D zinkový odlitek niklovaný /200 VB 20 bílý /200 plast hnědý /200 Vrtání 15+0,5 Vrtání 15+0,5 ø30 ø , , ,5 12, ,5 14,5 7,5 9,5 Osa kolíku od spodní plochy Osa kolíku od spodní plochy HM vrták pro VB 18 a VB 20 Dřík průměr 10 mm, válcový Pouze pro stojanové a ruční vrtačky Průměr vrtání mm Kolíky a pouzdra - viz strana Spojovací kování

31 Excentrická spojovací kování VB 19 a VB 21 Pro tvarově stabilní a pevné spojení půdy a dna s boky. Vysoká pevnost spoje. Kování se lisuje do dvou otvorů s roztečí 32 mm a průměry 30 mm a 10 mm. Dílec se nasadí shora nebo čelně. V případě dna je možno excentr utahovat také shora. K tomu je nutné vyvrtat do dna průchozí otvor. Ve speciálním případě lze otvorem v excentru ovládat také soklové nožičky, viz strana Nasazení dílce shora nebo čelně Spojovací kování VB 19 pro tl. materiálu mm Spojovací kování VB 21 pro tl. materiálu mm Položka Povrchová úprava VB 19 D zinkový odlitek niklovaný /200 VB 19 bílý /200 plast hnědý /200 Položka Povrchová úprava VB 21 D zinkový odlitek niklovaný /200 VB 21 bílý /200 plast hnědý /200 Vrtání 15+0,5 Vrtání 15+0,5 ø30 ø , , ,5 12, ,5 14,5 7,5 9,5 Osa kolíku od spodní plochy Osa kolíku od spodní plochy HM vrták pro VB 19 a VB 21 Dřík průměr 10 mm, válcový Pouze pro stojanové a ruční vrtačky Průměr vrtání mm Kolíky a pouzdra - viz strana Spojovací kování

32 Kolíky a pouzdra pro excentrická spojovací kování VB 18, VB 19, VB 20 a VB 21 Průměr vrtání 5 mm Příklad použití Použití spojovacího kování u dna s průchozím otvorem. Konstrukce excentru umožňuje použití šestihranného klíče č. 4 k seřízení soklových nožiček. Ve spojení se soklovými nožičkami pro kancelářský nábytek (viz strana ) se díky tomuto řešení dají u již postavené skříně stavěcí nožičky dodatečně pohodlně seřizovat. Utahování excentru PZ 3 SW 4 ø10 15,5 Seřizování soklové nožičky SW4 13 ø15 32 ø 4,5 x 40 zápustná hlava Krytky pro otvor průměru 10 mm Povrchová úprava bílá /200 hnědá /200 béžová /200 šedá /200 Kolík DU 265 Eurozávit, pro průměr vrtání 5 mm Upínací rozměr 9 mm Ocel 11, /200 Kolík DU 427 s mosazným rozpěrným pouzdrem Závit M4, průměr vrtání 5 mm Upínací rozměr 9 mm Ocel bez povrch. úpravy/mosaz 8,5 9 7,8 M4 7, /200 Vrtací šablona Accura 32 pro vrtání v Systemu 32 viz skupina Spojovací kování

33 Kolíky a pouzdra pro excentrická spojovací kování VB 18, VB 19, VB 20 a VB 21 Průměr vrtání 5 mm Kolík DU 427 se závitovým pouzdrem Závit M4 Průměr vrtání 5 mm Upínací rozměr 9 mm Ocel M4 9 7,8 Závitové pouzdro Délka L mm / / / = 200 kolíků závitových pouzder L Dvojitý kolík DU 714 Pro mezistěnu tl. 19 mm Průměr vrtání 5 mm Upínací rozměr 9 mm Ocel /100 Vrtací šablona Accura 32 pro vrtání v Systemu 32 viz skupina 2.3 Spojovací kování

34 Excentrická spojovací kování VB 35 Ozdobné spojovací kování pro tvarově stabilní spoje na osvědčeném principu excentru. Kování se lisuje do vyvrtaného otvoru o průměru 20 mm. Dílec se nasadí shora nebo čelně. V případě dna se může excentr utahovat také shora. K tomu je nutné vyvrtat do dna průchozí otvor. Nasazení dílce shora nebo čelně Spojovací kování VB 35/16 pro dílec tl. 16 mm Spojovací kování VB 35/19 pro dílec tl. 19 mm Položka Povrchová úprava VB 35 D/16 zinkový odlitek niklovaný /200 VB 35/16 bílý /200 plast hnědý /200 černý /200 Položka Povrchová úprava VB 35 D/19 zinkový odlitek niklovaný /200 VB 35/19 bílý /200 plast hnědý /200 černý /200 Vrtání Vrtání ,5 +0,5 12 9,5+0, , Osa kolíku od spodní plochy 8 Osa kolíku od spodní plochy 9,5 HM vrták pro VB 35/35 M Pouze pro stojanové a ruční vrtačky Průměr vrtání mm Kolíky a pouzdra - viz strana Spojovací kování

35 Excentrická spojovací kování VB 35 M Ozdobné spojovací kování pro tvarově stabilní spoje na osvědčeném principu excentru. Konstrukční řešení spojovacího kování usnadňuje montáž. Díky této konstrukci je možno stáhnout boky vzdálené až 2 mm od čelní hrany dílce. Kování se lisuje do vyvrtaného otvoru s průměrem 20 mm. Dílec se nasadí shora. V případě dna se může excentr utahovat také shora. K tomu je nutné vyvrtat do dna průchozí otvor. Dílec se nasadí shora, pomůcka při montáži. Spojovací kování VB 35 M/16 pro dílec tl. 16 mm Spojovací kování VB 35 M/19 pro dílec tl. 19 mm Položka Povrchová úprava VB 35 MD/16 zinkový odlitek niklovaný /200 VB 35 M/16 bílý /200 plast hnědý /200 černý /200 Položka Povrchová úprava VB 35 MD/19 zinkový odlitek niklovaný /200 VB 35 M/19 bílý /200 plast hnědý /200 černý /200 Vrtání Vrtání ,5 +0,5 12 9,5+0, , Osa kolíku od spodní plochy 8 Osa kolíku od spodní plochy 9,5 HM vrták pro VB 35/35 M Pouze pro stojanové a ruční vrtačky Průměr vrtání mm Kolíky a pouzdra - viz strana Spojovací kování

36 Excentrická spojovací kování VB 36 Ozdobné spojovací kování pro tvarově stabilní a pevné spoje na osvědčeném principu excentru. Kování se lisuje do dvou vyvrtaných otvorů s roztečí 32 mm, o průměru 20 a 10 mm. Dílec se nasadí shora nebo čelně. V případě dna se může excentr utahovat také shora. K tomu je nutné vyvrtat ve dně průchozí otvor. Nasazení dílce shora nebo čelně Spojovací kování VB 36/16 pro dílec tl. 16 mm Spojovací kování VB 36/19 pro dílec tl. 19 mm Položka Povrchová úprava VB 36 D/16 zinkový odlitek niklovaný /200 VB 36/16 bílý /200 plast hnědý /200 černý /200 Položka Povrchová úprava VB 36 D/19 zinkový odlitek niklovaný /200 VB 36/19 bílý /200 plast hnědý /200 černý /200 Vrtání 9,5+0,5 Vrtání 9,5+0, ,5 12, ,5 14 Osa kolíku od spodní plochy 8 Osa kolíku od spodní plochy 9,5 HM vrták pro VB 36/36 M Pouze pro stojanové a ruční vrtačky Průměr vrtání mm Kolíky a pouzdra - viz strana Spojovací kování

37 Excentrická spojovací kování VB 36 M Ozdobné spojovací kování pro tvarově stabilní a pevné spoje na osvědčeném principu excentru. Konstrukční řešení spojovacího kování usnadňuje montáž. Díky této konstrukci je možno stáhnout boky vzdálené až 2 mm od čelní hrany dílce. Kování se lisuje do dvou vyvrtaných otvorů s roztečí 32 mm, o průměru 20 a 10 mm. Dílec se nasadí shora. V případě dna se může excentr utahovat také shora. K tomu je nutné vyvrtat do dna průchozí otvor. Dílec se nasadí shora, pomůcka při montáži. Spojovací kování VB 36M/16 pro dílec tl. 16 mm Spojovací kování VB 36M/19 pro dílec tl. 19 mm Položka Povrchová úprava VB 36 MD/16 zinkový odlitek niklovaný /200 VB 36 M/16 bílý /200 plast hnědý /200 černý /200 Položka Povrchová úprava VB 36 MD/19 zinkový odlitek niklovaný /200 VB 36 M/19 bílý /200 plast hnědý /200 černý /200 Vrtání 9,5+0,5 Vrtání 9,5+0, ,5 12, ,5 14 Osa kolíku od spodní plochy 8 Osa kolíku od spodní plochy 9,5 HM vrták pro VB 36/36 M Pouze pro stojanové a ruční vrtačky Průměr vrtání mm Kolíky a pouzdra - viz strana Spojovací kování

38 Kolíky a pouzdra pro VB 35/35 M, VB 36/36 M, VB 135 Průměr vrtání 3 mm a 5 mm ø3 Kolík DU 261 Eurozávit, pro průměr vrtání 3 mm Upínací rozměr 6,7 mm Ocel pozinkovaná 11,5 ø /200 6,7 11 Kolík DU 261 Upínací rozměr 6,7 mm Ocel pozinkovaná Rozpěrné pouzdro č. 43 Průměr vrtání 5 mm Plast 13,5 6, Položka Kolík DU /200 Rozpěrné pouzdro č /200 Kolík DU 279 Pouze pro VB 35/36 S vysokým osazením Eurozávit, pro průměr vrtání 5 mm Upínací rozměr 6,7 mm Ocel pozinkovaná 11, /200 6,7 11 Kolík DU 260 Eurozávit, pro průměr vrtání 5 mm Upínací rozměr 6,7 mm Ocel pozinkovaná /200 6,7 7,8 Vrtací šablona Accura 32 pro vrtání v Systemu 32 viz skupina Spojovací kování

39 Kolíky a pouzdra pro VB 35 a 35 M, VB 36 a 36 M, VB 135 Průměr vrtání 8 mm a 10 mm Kolík DU 648 Závit M6 x 7,8 mm Upínací rozměr 6,7 mm Ocel M6 ø8/10 12,5 6,7 7,8 ø8/10 Povrchová úprava bez povrch. úpr /200 chromátované /200 DU 648 lze použít s Rozpěrným pouzdrem s nebo bez nylonové kuličky Pro závit M6 Průměr vrtání 8 mm Mosaz bez povrch. úpr. 9/12 Délka 9 mm bez kuličky / mm s kuličkou /200 ø8 ø8 Páskovanými pouzdry č. 1 Pro závit M6 Průměr vrtání 10 mm 20 kusů/1 pás Bílý plast /200 ø10 Páskovanými pouzdry č. 330 Pro závit M6 Průměr vrtání 10 mm 20 kusů/1 pás Bílý plast /200 ø10 Pouzdrem č. 49 Pro závit M6 Průměr vrtání 8 mm Bílý plast ø8 Pouzdrem č. 100 Pro závit M6 Průměr vrtání 10 mm Bílý plast ø10 Pouzdrem č. 33 Pro závit M6 Průměr vrtání 10 mm Bílý plast ø / ø / ø / ø10 Vrtací šablona Accura 32 pro vrtání v Systemu 32 viz skupina 2.3 Spojovací kování

40 Kolíky a pouzdra pro VB 35 a 35 M, VB 36 a 36 M, VB 135 Průměr vrtání 5, 6, 8 a 10 mm 8,5 /6/8/10 Kolík DU 426 Závit M4 x 7,8 mm Upínací rozměr 6,7 mm Ocel /6/8/10 M /200 6,7 7,8 Koncový kolík DU 981/DU 982 Pro tl. boků 16/19 mm Průměr vrtání 5 mm Upínací rozměr 22,8 mm/25,8 mm Ocel niklovaná 22,8/25,8 16/19 Položka Bok mm DU /200 DU /200 Dvojitý kolík DU 712/DU 867 Pro mezistěnu tl. 16/19 mm Průměr vrtání 5 mm Upínací rozměr 6,7 mm Ocel 6,7 16/19 6,7 16/19 Položka mezistěna mm DU /100 DU /100 DU 426 lze použít s Rozpěrné pouzdro Závit M4 Průměr vrtání 5 nebo 6 mm Mosaz bez povrch. úpr. /6 ø6 Pouzdro č. 30 Závit M4 Průměr vrtání 8 mm Bílý plast Pouzdro č. 74 Závit M4 Průměr vrtání 10 mm Bílý plast 7,8 ø8 ø8 ø10 ø10 Průměr vrtání mm / / / /200 Koncový šroub Závit M4 Použitelný se závitovým pouzdrem M4* Ocel niklovaná 9 M4 * Závitové pouzdro Závit M4 Průměr vrtání 5 mm Ocel chromátovaná L L Délka L mm Délka L mm / / /200 Vrtací šablona Accura 32 pro vrtání v Systemu 32 viz skupina Spojovací kování

41 Excentrická spojovací kování Stabilofix Systém pro montáž jedním člověkem. Zasunutí: Při spojení dílů nábytku kovový jazýček hlasitě zaklapne. Díly jsou nyní volně spojeny. Utažení: Excentry se utáhnou až po sestavení korpusu. Šroubovák se přitom nasunuje šikmo. Kování lze použít pro rohové spoje od tl. materiálu 16 mm Vrtání otvorů do hran dílů nebo použití kolíků je zde zbytečné Poniklovaný zinkový odlitek /100 Vrtání 11 ø30 HM vrták průměr 30 mm pro Stabilofix VB 62 D Dřík průměr 10 mm, válcový Pouze pro stojanové a ruční vrtačky A 12 +0,3 B ø30 2, ,3 Osa vrtání A = B + 2,5 mm Pro opětovné uvolnění kování je nutno excentr otočit doleva až nadoraz. Aby zůstal zachován klipový efekt pro opětovné použití kování, všechny excentry ihned po demontáži pootočte doprava. vrtací těleso lišta šablona s otvory Univerzální vrtací šablona Exakta Šablona umožňuje racionální zpracování spojovacího kování Stabilofix Použití vrtací šablony je snadné. Šablona zaručí vždy přesné usazení kování, viz skupina 2.3 fixační osazení důlčík středicí otvory středicí otvory seřiditelný doraz středící čep Položka Vodící lišta s 2 dorazy 1000 mm mm mm mm Vrtací tělo pro Stabilofix Důlčík pevný doraz Spojovací kování

42 Excentrické spojovací kování VB 47 Jednoduché excentrické spojovací kování bez šroubů nebo dalších vystupujících částí, pouze s rovným kolíkem Snadnou montáž zaručí šikmo umístěný excentr, šroubovák se nasazuje šikmo. S kolíkem pro našroubování Zinek/plast bílý /100 Vrtání Příklad použití S Osa vrtání A = tl. boku S - X + 6 mm A = min. 15 mm X = 7 až 8 mm 35 X 12 ø25 A HM vrták průměr 25 mm pro VB 47 Dřík průměr 10 mm, válcový Pouze pro stojanové a ruční vrtačky Spojovací kování

43 Spojovací kování VB 25 T/ VB 35 T Spojovací kování VB 25 T Pro tvarově stabilní spoje s vysokou pevností V plastovém těle integrovaný 90 převod s vnitřním šestihranem umožňuje pohodlné a rychlé stažení pomocí akumulátorového šroubováku Upínací rozměr mm Minimální hloubka vrtání pro těleso 20 mm Vrtání pro těleso ø 25 mm Průchozí otvor ø 7 mm Spojovací kování VB 35 T Pro tvarově stabilní spoje s vysokou pevností V plastovém těle integrovaný 90 převod s vnitřním šestihranem umožňuje pohodlné a rychlé stažení pomocí akumulátorového šroubováku Upínací rozměr 64 mm Minimální hloubka vrtání pro těleso 20 mm Vrtání pro těleso ø 35 mm Průchozí otvor ø 7 mm / / ø6 ø7 ø10 ø25 ø35 ø6 ø7 ø10 ø35 ø25 = = = = Montážní návod Montážní návod ø10 ø10 min. 21 min. 21 ø7 ø25 ø7 ø35 min. 20 min. 20 ø25 ø35 Spojovací kování

44 Pokosový spoj VB T/ VB T Pokosový spoj VB T Pro tvarově stabilní spoje s vysokou pevností Plynule stavitelný pro úhlové spoje V plastovém těle integrovaný 90 převod s vnitřním šestihranem umožňuje pohodlné a rychlé stažení pomocí akumulátorového šroubováku Upínací rozměr 60 mm Minimální hloubka vrtání pro těleso 20 mm Vrtání pro těleso ø 25 mm Průchozí otvor ø 7 mm Pokosový spoj VB T Pro tvarově stabilní spoje s vysokou pevností Plynule stavitelný pro úhlové spoje V plastovém těle integrovaný 90 převod s vnitřním šestihranem umožňuje pohodlné a rychlé stažení pomocí akumulátorového šroubováku Upínací rozměr 60 mm Minimální hloubka vrtání pro těleso 20 mm Vrtání pro těleso ø 25 mm Průchozí otvor ø 7 mm / / ø25 ø7 ø6 ø10 25 ø25 ø7 ø6 ø25 = = = = Montážní návod Montážní návod ø7 ø Spojovací kování

45 Trapézová spojovací kování TZ 4 / TZ 4 TD pro nábytek z masivního dřeva Trapézové spojovací kování TZ 4 S předmontovaným šroubem TZ 4 celokovový: obzvláště příjemná montáž díky šikmo uloženému šroubu Vnitřní díl s ozubením Těleso: zinkový odlitek nebo plast Vnitřní díl: ocel Trapézové spojovací kování TZ 4 TD S předmontovaným šroubem Jednoduchá montáž pomocí západky vrchního dílu kování Vrchní i spodní díl jsou kovové Bobtnání a sesychání masivního dřeva kompenzuje oválný otvor s tolerancí 4 mm Těleso: zinkový odlitek Vnitřní díl: ocel Položka Povrchová úprava TZ celokovový niklovaný /100 brunýrovaný /100 TZ 4 bílý /100 plast/ocel hnědý /100 Povrchová úprava niklovaný /100 brunýrovaný /100 TZ 4 celokovová 15 Vrut průměr 4 mm 4 TZ 4 plast /ocel ,5 20, ,5 9 15,8 15,8 10,5 15,8 12, ,5 Spojovací kování

46 Trapézová spojovací kování TZ 321/TZ 28 Trapézové spojovací kování TZ 321 K zalisování Délka hmoždinky 10 mm Pro Systém 32 Vrut Panhead, ocel chromátovaná Tělo a pouzdro: bílý plast 16 ø10 10,5 6 13, /100 Trapézové spojovací kování TZ 28 K zalisování Délka hmoždinky 10 mm Upevnění pomocí vrutu se zápustnou hlavou s průměrem 4 mm, šroubovák je možno nasadit šikmo Bílý plast 9,5 ø8 10, / Spojovací kování

47 Policové spojky Toolex VB 54 pro montáž polic bez použití nářadí Montáž police do korpusu bez použití nářadí Pro řady otvorů o průměrech 3 a 5 mm Jednoduchá demontáž police pomocí pružné západky v těle VB 54, polici lze kdykoliv znovu nasadit Tělo VB 54 má krycí okraj, který vždy zaručí jeho správnou polohu, a to i v případě přílišné hloubky vyvrtaných otvorů Pro police tl. 23 mm a více umožňuje otvor tvaru klíčové dírky E předmontáž šroubu na korpus Široký sortiment šroubů pro upevnění nosičů v řadách otvorů o průměrech 3 mm a 5 mm, viz strana Poniklovaný zinkový odlitek/šedý plast Položka Toolex VB 54/ /200 Toolex VB 54/ /200 Toolex VB 54/23 E /200 Toolex VB 54/26 E /200 Toolex VB 54/29 E /200 Pro police tl. 23 mm a více má nosný díl otvor tvaru klíčové dírky E, tzn. šrouby je možno na korpus předmontovat! ,3 Rozměr vrtání T, X a Y T X Y Položka Tl. police mm T mm X mm Y mm Toolex VB 54/ ,5 8 Toolex VB 54/ ,5 Toolex VB 54/23 E ,5 Toolex VB 54/26 E ,5 13 Toolex VB 54/29 E ,5 Spojovací kování

48 Policové spojky Toolex VB 54 pro montáž polic bez použití nářadí Montáž a demontáž Police se na nosný díl nasazuje shora a je upevněna po slyšitelném zaklapnutí. Police se demontuje lehkým zatlačením šroubováku PZ2. Po uvedení západky do původní polohy pomocí šroubováku PZ2 je možno polici znovu nasadit západka zaklapne opět automaticky. Pokud se police nemá zajišťovat, může se západka před montáží police přestavit do otevřené polohy. Montážní návod Demontáž Uvedení západky do původní polohy klick klik Spojovací kování

49 Policové spojky Toolex VB 54 pro montáž polic bez použití nářadí Varianty montáže Eurošroub Použití Rozměry Průměr vrtání mm mm VB 54/16, 19, 23, 26, 29 6,3 x VB 54/ ,3 x 10, VB 54/ ,3 x 12, VB 54/16, 19, 23, 26, 29 4,5 x 13, VB 54/16, 19, 23, 26, 29 5,0 x * 200 *Speciálně pro měkká dřeva Montáž šroubů : : : : ø3 12 7,5 9,5 11,5 : ø3 14 Používá se pro měkká dřeva Vrtáky pro Blue Max/Blue Max Mini Položka Vrták průměr 18 mm, levý Vrták průměr 18 mm, pravý HM vrták průměr 18 mm pro VB 54 Dřík průměr 10 mm, válcový Pouze pro stojanové a ruční vrtačky Spojovací kování

50 Policové spojky VB 135 Spojovací kování AVB HT pro voštinové pracovní desky Spojovací kování VB 135 se lisuje do vyvrtaného otvoru s průměrem 20 mm Police se nasadí shora Dílec s kováním VB 135 se spojí s kolíkem pouhým přitlačením. Jelikož osazení je kónické, dílec se stáhne s bokem a zajistí proti vypadnutí. Lze použít pro tl. police od 16 mm! Plast Spojovací šroub AVB HT Pro tvarově stabilní a pevné spojení voštinových pracovních desek Pro tloušťky desek 50 a 60 mm Lze použít pro tl. opláštění 8 mm Vrtání pro těleso ø 40 mm Hloubka vrtání 46 nebo 56 mm V plastovém těle integrovaný 90 převod s vnitřním šestihranem umožňuje pohodlné a rychlé stažení pomocí akumulátorového šroubováku Ocel chromátovaná/černý plast 8 8 Povrchová úprava bílá /200 hnědá /200 černá /200 Dílec se nasadí shora, pomůcka při montáži. Délka Rozměr X Tloušťka pracovní desky mm mm 50 mm 60 mm / / /20! ø40 13 Vrtání 9,5 +0,5 8 X X / ,5 Montážní návod Osa kolíku od spodní plochy 8 HM vrták průměr 20 mm pro VB 135 Dřík průměr 10 mm, válcový Pouze pro stojanové a ruční vrtačky Kolíky a pouzdra - viz strana Spojovací kování

51 Spojovací šroub AVB 4/AVB 5 Spojovací šroub AVB 4 Pro tvarově stabilní a pevné spojení pracovních desek Vrtání pro těleso ø 35 mm Hloubka vrtání min. 20 mm V plastovém těle integrovaný 90 převod s vnitřním šestihranem umožňuje pohodlné a rychlé stažení pomocí akumulátorového šroubováku Ocel chromátovaná/černý plast Spojovací šroub AVB 5 Pro tvarově stabilní a pevné spojení pracovních desek Vrtání pro těleso ø 35 mm Hloubka vrtání min. 20 mm Dvě zaoblené podložky Dva předmontované kroužky usnadňují montáž: Udržují podložky a spojovací šrouby ve správné pozici a umožňují tak snadné usazení ve vyvrtaném nebo vyfrézovaném otvoru zároveň zůstanou obě ruce volné pro utažení. Ocel chromátovaná Délka Rozměr X mm mm / / /50 Délka Rozměr X mm mm / / /50 X X 20 X X ø35 10 ø6 ø35 ø35 ø35 ø ø35 Clips Clips drážka = = Montážní návod Montážní návod HM vrták průměr 35 mm pro spojky na pracovní desky Dřík průměr 10 mm, válcový Pouze pro stojanové a ruční vrtačky Spojovací kování

52 Nerozebíratelné spojovací kování Everfix Toto skryté spojovací kování se skládá pouze z kolíku s eurozávitem a z pouzdra k zalisování, které obsahuje vložku z pružinové oceli. Nábytkové dílce se díky tomuto kování dají snadno a nerozebíratelně spojovat bez použití nástrojů Pevnost proti vytržení 800 N Spojovací kování Everfix s kolíkem s eurozávitem pro otvor průměru 5 mm Spojovací kování Everfix s kolíkem Duplo / / = 400 Everfix Duplo min. 3 ø12 min. 13 ø12 9,5 min. 13 min. 16,5 9,5 min. 13 Důlčík pro Everfix Vyvrtat otvor do plochy dílce. Nasadit důlčík a pomocí středícího hrotu vyznačit střed otvoru na druhém nábytkovém dílu. Navrtat hranu druhého nábytkového dílu. Nasadit důlčík a pomocí středícího hrotu vyznačit střed otvoru na ploše dílce HM vrták pro spojovací kování Everfix Pouze pro stojanové a ruční vrtačky Průměr vrtání mm Spojovací kování

53 Nerozebíratelné spojovací kování Everfix Univerzální kování použitelné pro upevnění clon, spojení rámů, obklady stropu, výrobu regálů a schodišť Nejvhodnější také pro montáž skládacího nábytku a drobného nábytku, pouze stisknout k sobě a hotovo Všude tam, kde se dřevěné dílce doposud spojují tradičním způsobem pomocí dřevěných kolíků, přináší Everfix ekonomické výhody Drží okamžitě, je nerozebíratelný a zůstává skrytý Enormně vysoká stabilita s pevností proti vytržení 800 N Montáž bez použití nářadí Není nutno čekat na zaschnutí lepeného spoje jako u dřevěného kolíku Velké vyrovnání tolerancí Pro spojovací kování Everfix není třeba stahovací lis Montáž schodiště Upevnění čela Spojení desky a hranolu Spojení hranolů Montáž korpusu Spojení rámu Spojení lišt Spojovací kování

54 Závěsné kování MultiClip Jediná plastová součástka je základem závěsného kování MultiClip. Díky tomu je vyloučena záměna dílů, čímž se minimalizuje riziko chybné montáže. MultiClip má čtvercový průřez a proto se může namontovat z jakékoliv strany. Díky rozteči otvorů 32 mm je možné zpracování v Systému 32. Příchytné jazýčky jsou mírně zahnuty dovnitř. Při zavěšení se sepnou a poskytují tak zavěšeným dílům pevné spojení. Vroubkované plochy na vnitřní straně příchytných jazýčků zpevňují spoj a dovolují větší toleranci při montáži. Tímto je umožněno také seřizování zavěšených dílů. MultiClip má mnohostranné použití: Pro panelové stěny, interiérové dělící příčky, obložení sloupů, obložení stropů, clony a obložení všeho druhu Ve všech případech se kování může našroubovat paralelně nebo kolmo k dílu clony nebo obložení Pokud se závěsné díly musí nasunout zpředu, kování se montuje přesazené o 90 Toto kování, které šetří náklady, lze použít vždy a všude, ať už v interiérové tvorbě, při vybavování objektů nebo v sériové výrobě Jen jeden díl kování pro všechny varianty použití Bezpečné držení zavěšených dílů díky pružícím příchytným jazýčkům a vroubkovaným plochám Variabilní pozice montáže umožňují zavěšení shora, zpředu, z hrany a také naplocho Kompenzace montážních tolerancí Seřiditelnost zavěšených dílců Termoplast, tepelně stabilní /200 Upevnění vruty se zápustnou hlavou, průměr 4 mm Spojovací kování

55 Spojovací kování VB 90 pro úhlové spoje od 30 do 270 stupňů Toto kování umožňuje spojit díly skříní nebo clon v extrémních úhlových situacích. Např. vestavěné skříně v podkroví nebo kombinace různých úhlů u kancelářského nábytku Kloub se přizpůsobí všem úhlům od 30 do 270 stupňů Poniklovaný zinkový odlitek /100 Spojovací kování VB 90 si Vás získá svojí snadnou montáží: Kování se nejprve připevní k prvnímu dílci a poté se nasune na šroub, který je předmontovaný ve druhém dílci. V případě úhlů menších než 90 použít šroub se šestihrannou hlavou, aby bylo možné provést konečnou fixaci pomocí plochého klíče. 4 mm tloušťka 6, Montáž pomocí eurošroubů do otvorů s průměrem 5 mm nebo pomocí šroubu se šestihrannou hlavou M6 a pouzdrem č. 100 pro průměr vrtání 10 mm. Pouzdrem č. 100 Bílý plast /200 Spojovací kování

56 Spojovací kování VB 16 pro věncové profily Pokosový spoj VB 160 Spojovací kování VB 16 pro věncové profily Velký rozsah upnutí od 36 do 46 mm umožňuje použití pro všechny průřezy profilů Vysoká upínací síla pokosy těsně spojí. Nevznikají spáry Zinkový odlitek chromátovaný Pokosový spoj VB 160 Pro ploché rámy dveří nebo věncové profily Hloubka zapuštění pouze 10 mm Těleso z hnědého plastu / / hloubka SW 10 ø20 min. 10 ø ,5 20, HM vrták průměr 10 mm pro VB 16 Dřík průměr 10 mm, válcový Pouze pro stojanové a ruční vrtačky HM vrták průměr 20 mm pro VB 160 Dřík průměr 10 mm, válcový Pouze pro stojanové a ruční vrtačky Spojovací kování
