3 Shrink-Kon Pro izolaci a ochranu kabelů Poku je o izolaci spoléhejte na ABB! snano použitelné teplem smrštitelné tlustostěnné, střeně silné a tenkostěnné Tenkostěnná trubice/bužírka Shrink-Kon Vyrobena ze zesítěného polyolefinu. Tyto výrobky se používají pro izolaci holých konektorů Sta-Kon a barevně kóovaných konektorů Color Keye a kabelových spojů. o jisté míry slouží také jako prvek pro snížení pnutí a ají se použít pro sestavování kabelových sestav a svazků. K ispozici jsou nasekané kusy nebo trubice na cívkách. V tomto okumentu jsou popsány násleující výrobky: - jenovrstvé tenkostěnné smršťovací trubice, bez výztuže, s poměrem 2:1 a 3:1 - vouvrstvé tenkostěnné trubice řay PKG, s poměrem 3:1 a 4:1, lemované lepilem. Mají vynikající pružnost a vyznačují se vynikajícím utěsněním - transparentní (průsvitné) smršťovací trubice používané na výkonové přípojky a atové přípojky - verze trubic neobsahujících halogen, se samozhášecími vlastnostmi, pro použití v uzavřených prostorách Tlustostěnné smršťovací izolační materiály Shrink-Kon Poku se objeví požaavky na spoje a koncovky oolné vůči vlhkosti, osvěčily se v provozu smršťovací trubice, výrobky pro větvení kabelů a kabelové koncovky. Jsou vyrobeny z tepelně stabilizovaného zesítěného polyolefinu. Tyto smršťovací izolační materiály je možno použít na obepnutí výrobků z olova, oceli, hliníku, měi, stanarních plastů a izolačních materiálů z elastomerů. Smršťovací izolační materiály ABB jsou konstrukčně navrženy s ohleem na jenouchost používání. Zajišťují opovíající úroveň izolace a ochrany proti oěru. Trubice Shrink-Kon se střeně silnou stěnou Pružnější v porovnání s tlustostěnnými proukty. Vynikající oolnost vůči rázům a oěru. - těsní a chrání kabelové spoje a kabelové koncovky - termoplastová lepivá krycí vrstva zaručuje okonalou ochranu směrem k okolí a okonalou izolaci Thomas & Betts - člen skupiny ABB O června 2012 je společnost Thomas & Betts (T&B) členem skupiny ABB. ABB je uskupením špičkových společností z oblasti výkonové elektrotechniky a automatizačních technologií. Je zastoupena ve více jak 100 zemích a zaměstnává celosvětově asi zaměstnanců. íky firmě Thomas & Betts je portfolio ABB oplněno o násleující výrobkové řay a značkové výrobky: - Svazkování a řízení voičů a kabelů - vázací pásky Ty-Rap a Ty-Met, smršťovací haice Shrink-Kon, kabelové žlaby T&B - Systémy ochrany kabelu - z nylonu a kovu, včetně značek: PMA, Aaptaflex, Kopex-Ex, Harnessflex - Připojování nízkých výkonů a řízení - osvětlení Furse a svoiče přepětí Elastimol, Joslyn Hi-Voltage - Nouzové osvětlení - nouzové osvětlení, bateriové systémy včetně značek VanLien, Kaufel, Emergi-Lite - Výrobky o nebezpečného prostřeí osvětlovací tělesa a krabice TS v nevýbušném proveení, instalační trubky a instalační materiál Kopex-Ex ABB I Teplem smršťovací haice 1

4 2 Teplem smršťovací haice I ABB

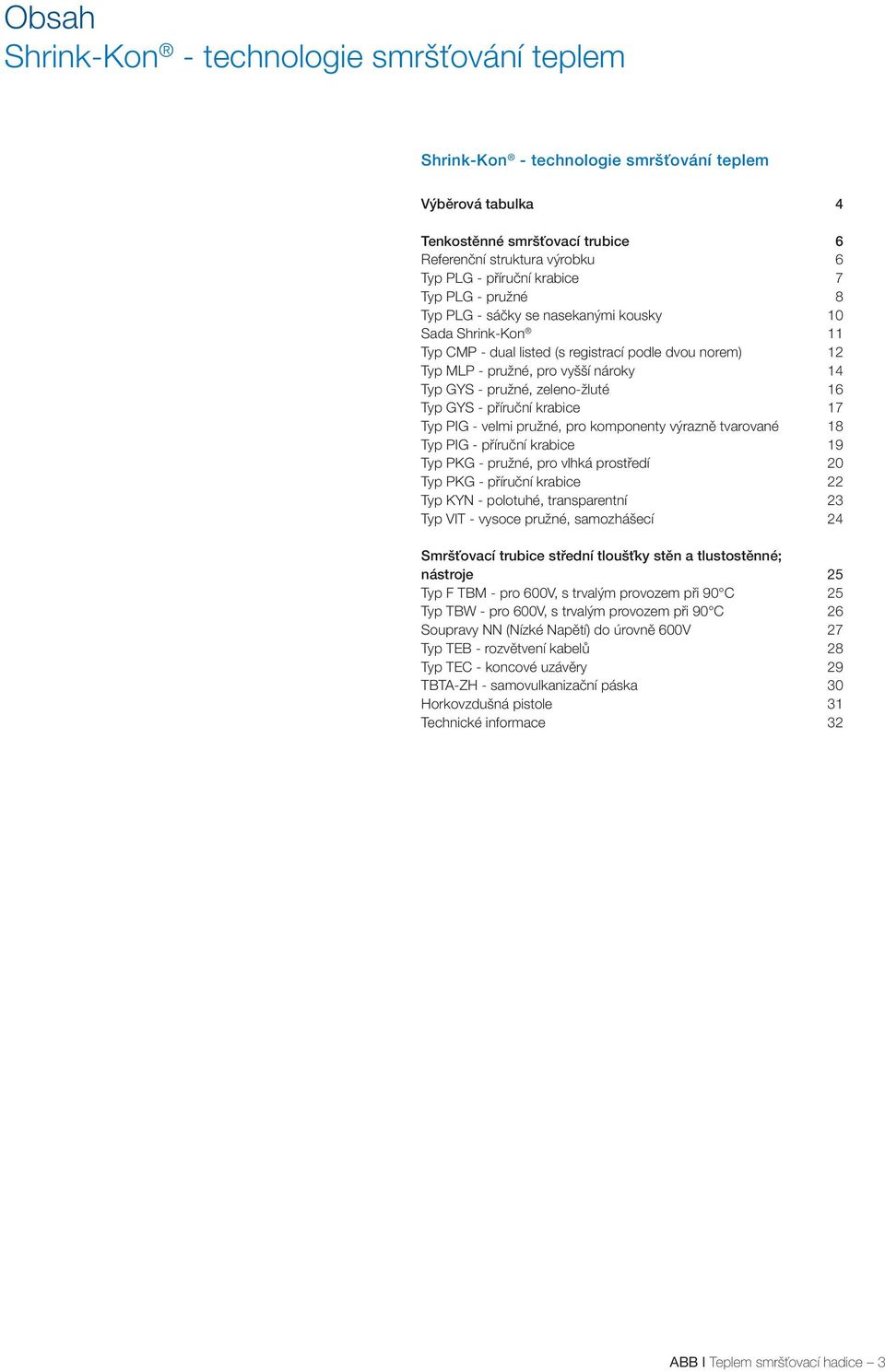

5 Obsah Shrink-Kon - technologie smršťování teplem Shrink-Kon - technologie smršťování teplem Výběrová tabulka 4 Tenkostěnné smršťovací trubice 6 Referenční struktura 6 Typ PLG - příruční krabice 7 Typ PLG - pružné 8 Typ PLG - sáčky se nasekanými kousky 10 Saa Shrink-Kon 11 Typ CMP - ual liste (s registrací pole vou norem) 12 Typ MLP - pružné, pro vyšší nároky 14 Typ GYS - pružné, zeleno-žluté 16 Typ GYS - příruční krabice 17 Typ PIG - velmi pružné, pro komponenty výrazně tvarované 18 Typ PIG - příruční krabice 19 Typ PKG - pružné, pro vlhká prostřeí 20 Typ PKG - příruční krabice 22 Typ KYN - polotuhé, transparentní 23 Typ VIT - vysoce pružné, samozhášecí 24 Smršťovací trubice stření tloušťky stěn a tlustostěnné; nástroje 25 Typ F TBM - pro 600V, s trvalým provozem při 90 C 25 Typ TBW - pro 600V, s trvalým provozem při 90 C 26 Soupravy NN (Nízké Napětí) o úrovně 600V 27 Typ TEB - rozvětvení kabelů 28 Typ TEC - koncové uzávěry 29 TBTA-ZH - samovulkanizační páska 30 Horkovzušná pistole ABB I Teplem smršťovací haice 3

6 Výběrová tabulka Shrink-Kon - technologie smršťování teplem Typ Obecný popis Typická aplikace PLG/ PLG v krabicích HSB Víceúčelová trubice z pružného polyolefinu Pružná smršťovací trubice pro všeobecné účely, vhoná pro ochranu, izolaci a svazkování kabelů CMP Víceúčelová trubice z pružného polyolefinu ual liste Mezi typické aplikace patří mechanická a elektrická izolace, protikorozní ochrana, svazkování, mechanická ochrana a alší aplikace MLP Víceúčelová trubice z pružného polyolefinu ual liste Mezi typické aplikace patří izolace, protikorozní ochrana, olehčení (mechanického) napětí působícího na komponenty a spoje v aplikacích s nejvyššími nároky (např. v kosmonautice a vojenských aplikacích) GYS/ GYS v krabicích HSB Se zelenými a žlutými proužky, pružný polyolefin Pro ientifikaci a značení zemnicích konektorů a kabelů PIG/ PIG v krabicích HSB Velmi pružný polyolefin, vysoký smršťovací poměr Pro komponenty výrazně tvarované, s velkým kolísáním průměru. Zelené a žluté jsou určeny pro uzemnění. PKG/ PKG v krabicích HSB Pružný polyolefin, vysoký smršťovací poměr, lepivá vrstva pro přilepení na plasty, pryž, neopren, ocel a polyetylén Smršťovací trubice s lepivou vrstvou; ieální pro izolaci oolnou vůči vlhkosti KYN Polotuhá smršťovací trubice typu Kynar *, s vysokými parametry, s vynikajícími mechanickými a elektrickými izolačními vlastnostmi Ieální pro specifické aplikace, na které jsou klaeny zvýšené požaavky na mechanickou a chemickou ochranu. Umožňují vizuální kontrolu náhleem ovnitř. VIT Vysoce pružný fluoroelastomer Viton ** pro vyšší ochranu v prostřeí s extrémními elektrickými, chemickými a tepelnými pomínkami íky specifickým vlastnostem je Viton ** vyhleávaným výrobkem pro použití v těžkých provozních pomínkách, např. pro senzory instalované v motorovém prostoru vozila. TBM Smršťovací trubice stření tloušťky stěn, ieální pro ochranu kabelových spojek a koncovek v napájecích aplikacích nízkého napětí Pro různé aplikace NN, ke ůležitým požaavkem je nízká hmotnost a vyšší pružnost. TBW Tlustostěnná smršťovací trubice pro napájecí veení NN s poklákou o země, a pro napájecí koncovky Tento tlustostěnný výrobek zajišťuje maximální spolehlivost při izolaci a ochraně kabelových spojů. VMS (soupravy NN) Střeně tlusté a tlustostěnné soupravy kabelových spojek pro kabely s pláštěm z polymerů. Voičové a kabelové spojky nízkého napětí. TEB Smršťovací střeně tlusté a tlustostěnné ílce s lepivou vrstvou, pro kabelová rozvětvení Izolace a utěsnění kabelů nízkého napětí. TEC Střeně tlusté a tlustostěnné smršťovací koncové uzávěry s lepivou vrstvou Utěsnění a ochrana kabelových koncovek proti průniku vlhkosti a nečistoty. TBTA-ZH (samovulkanizační páska) Samovulkanizační páska vytvářející tlustou izolační vrstvu Pro osažení okonalé elektrické stability a louhoobé oolnosti vůči průniku vlhkosti. * Kynar je registrovaná ochranná známka společnosti ATOFINA ** Viton je registrovaná ochranná známka společnosti upont e Nemours *** kromě průhlené (transparentní) verze 4 Teplem smršťovací haice I ABB

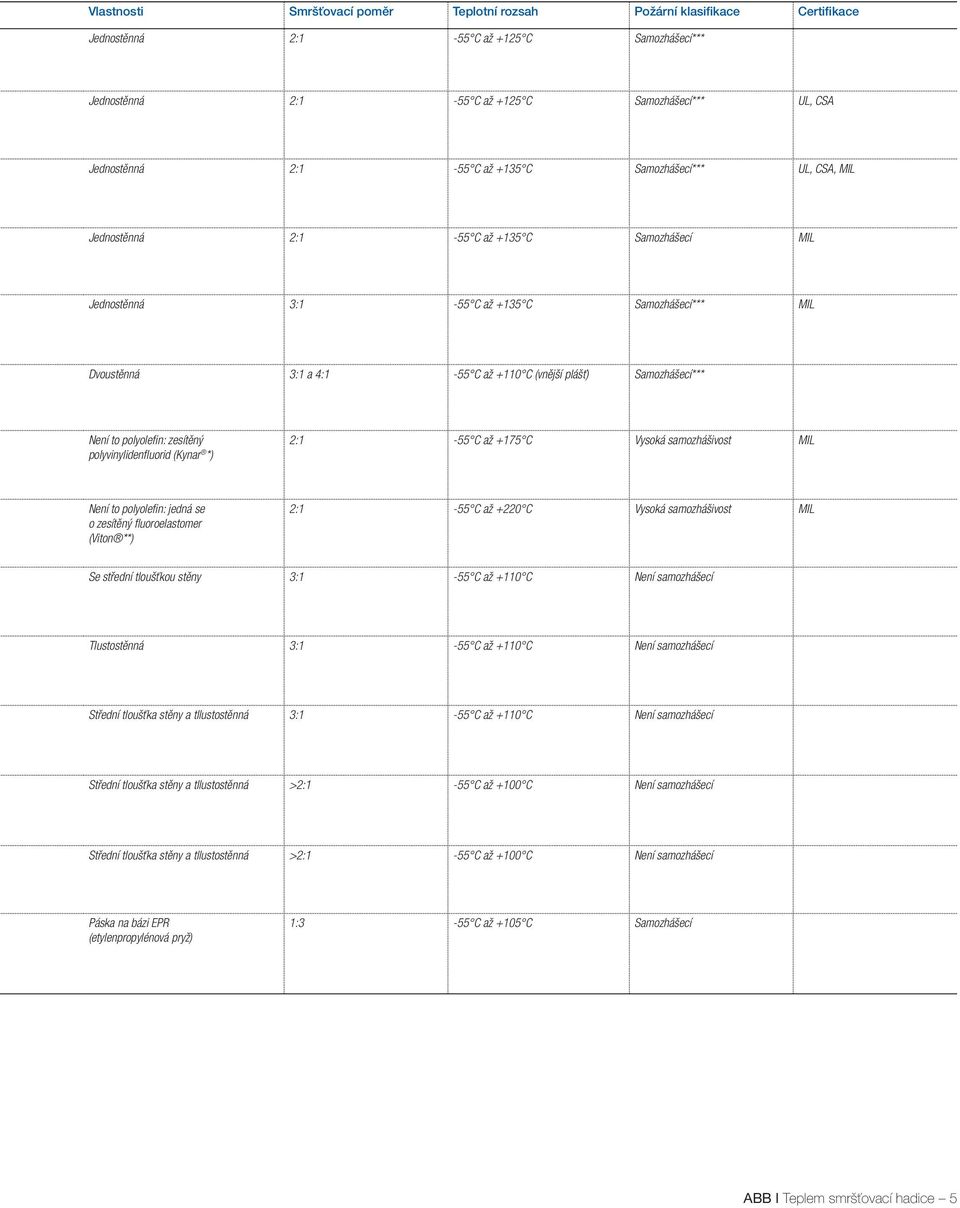

7 Smršťovací poměr Požární klasifikace Certifikace Jenostěnná 2:1-55 C až +125 C Samozhášecí*** Jenostěnná 2:1-55 C až +125 C Samozhášecí*** UL, CSA Jenostěnná 2:1-55 C až +135 C Samozhášecí*** UL, CSA, MIL Jenostěnná 2:1-55 C až +135 C Samozhášecí MIL Jenostěnná 3:1-55 C až +135 C Samozhášecí*** MIL voustěnná 3:1 a 4:1-55 C až +110 C (vnější plášť) Samozhášecí*** Není to polyolefin: zesítěný polyvinylienfluori (Kynar *) 2:1-55 C až +175 C Vysoká samozhášivost MIL Není to polyolefin: jená se o zesítěný fluoroelastomer (Viton **) 2:1-55 C až +220 C Vysoká samozhášivost MIL Se stření tloušťkou stěny 3:1-55 C až +110 C Není samozhášecí Tlustostěnná 3:1-55 C až +110 C Není samozhášecí Stření tloušťka stěny a tllustostěnná 3:1-55 C až +110 C Není samozhášecí Stření tloušťka stěny a tllustostěnná >2:1-55 C až +100 C Není samozhášecí Stření tloušťka stěny a tllustostěnná >2:1-55 C až +100 C Není samozhášecí Páska na bázi EPR (etylenpropylénová pryž) 1:3-55 C až +105 C Samozhášecí ABB I Teplem smršťovací haice 5

8 Struktura referenčního označení Shrink-Kon - tenkostěnné smršťovací trubice Referenční označení : Průměr expanované trubice, tj. ve stavu v jakém je oána spotřebiteli, v tisícinách palce XXXX PLG A Typ smršťovací trubice Barva ruh balení* PLG = pružná CMP = s registrací pole vou norem MLP = pružná, pro zvýšené nároky GYS = pružná zelená a žlutá PIG = velmi pružná, pro komponenty s výraznými obrysy PKG = pružná, pro vlhká prostřeí KYN = polotuhá, průhlená VIT = vysoce pružná, samozhášecí 0 = černá (stanar) 1 = hněá 2 = červená 3 = oranžová 4 = žlutá 5 = zelená 6 = morá 7 = purpurová 8 = šeá 9 = bílá C = průsvitná E = zelenožlutá Viz stránka s konkrétním výrobkem, ke je informace o ostupných barvách A B BG C E = kusy řezané na élku 1,22 m = cívky, bubny = cívky, bubny = řezané élky 0,6 m = krabice = miniaturní cívky * nemusí platit pro krabice PLG-HSB 6 Teplem smršťovací haice I ABB

9 Typ PLG příruční krabice Shrink-Kon - tenkostěnné smršťovací trubice - Smršťovací trubice PLG, v kompaktní příruční krabici HSB hany size box ; trubice vhoná pro úržbu elektrických zařízení a opravy - Množství teplem smršťovaných trubic pro malouživatele - Nabíka 10 velikostí, pokrývající rozsah o Ø 1.2 mm o Ø 25.4 mm - Jenouché sklaování ve stohovatelných krabicích - Pružná, s rychlým m, netavící se. Pro účinnou elektrickou izolaci - Samozhášecí - oávány v barvách: viz níže (viz str. 6 s popisem referenčního označení ) tenká Smršťovací poměr 2:1 trubice jenovrstvá -55 C až +125 C Smršťovací teplota +110 C Materiál zesítěný polyolefin IP60 Stanarní barva černá alší vlastnosti neobsahuje silikon, kamium a olovo průhlená verze: neobsahuje halogen Ref. označ. Expan. průměr Průměr po pře m z w [palce] [mm] [mm] [mm] [mm] [m] HSB HSB HSB HSB HSB HSB HSB HSB HSB HSB élka v krabici V přípaě požaavku na alší barvy přiejte příponu k ref. označení : 1 = hněá, 2 = červená, 4 = žlutá, 5 = zelená, 6 = morá, 8 = šeá, 9 = bílá a C = průhlená 2:1 z Průměr v expanovaném (roztaženém) stavu w ABB I Teplem smršťovací haice 7

10 Typ PLG - pružné Shrink-Kon - tenkostěnné smršťovací trubice - Víceúčelové použití pro izolaci, svazkování, ientifikaci, olehčení mechanického napětí a alší aplikace - Smršťovací trubice v 15 jmenovitých průměrech, pro obepnutí komponent o Ø 1.2 mm o Ø mm - Samozhášecí - Pružné, s rychlým m, netavící se, pro účinnou elektrickou izolaci - oávány v barvách: viz níže (viz str. 6 s popisem referenčního označení ) - Speciální barvy k ispozici na požáání tenká Smršťovací poměr 2:1 trubice jenovrstvá élka trubice 1.22 m -55 C až +125 C Smršťovací teplota +110 C Materiál zesítěný polyolefin IP60 Stanarní barva černá alší vlastnosti neobsahuje silikon, kamium a olovo průhlená verze: neobsahuje halogen 2:1 z Průměr v expanovaném stavu w 8 Teplem smršťovací haice I ABB

11 Ref. označení Expan. průměr Průměr po pře m po z w [palce] [mm] [mm] [mm] [mm] [m] PLG46-0-A PLG63-0-A PLG93-0-A PLG125-0-A PLG187-0-A PLG250-0-A PLG375-0-A PLG500-0-A PLG750-0-A PLG A PLG A PLG A PLG A PLG A PLG A élka v krabici V přípaě požaavku na alší barvy přiejte příponu k ref. označení : 0 = černá, 2 = červená, 4 = žlutá, 6 = morá, 9 = bílá a C = transparentní ostupnost hněé (-1), zelené (-5) a šeé (-8) vám sělí proejce. Ref. označení Expan. průměr Průměr po pře m po z w [palce] [mm] [mm] [mm] [mm] [m] PLG187-0-B* PLG250-0-B* PLG375-0-B* PLG500-0-B* PLG750-0-B* PLG B* PLG B* PLG B* PLG B* PLG B* PLG B* PLG46-0-E** PLG63-0-E PLG93-0-E PLG125-0-E PLG187-0-E PLG250-0-E PLG375-0-E PLG500-0-E PLG750-0-E PLG E PLG E PLG E PLG E élka v krabici V přípaě požaavku na alší barvy přiejte příponu k ref. označení : 0 = černá, 2 = červená, 4 = žlutá, 6 = morá, 9 = bílá a C = transparentní * Cívky B jsou k ispozici pouze v černé barvě (-0) ** Není k ispozici v hněé, zelené a šeé ABB I Teplem smršťovací haice 9

12 Typ PLG - sáčky s nasekanými kousky Shrink-Kon - tenkostěnné smršťovací trubice - Sáčky se zářezem, se smršťovacími haicemi Shrink-Kon PLG, jsou oávány jako oplněk k saě Shrink-Kon nebo pro použití pro zobrazovací jenotky - 9 různých expanovaných průměrů - 6 různých barev - Baleny v malých množstvích - Pružné, s rychlým m, netavící se, pro účinnou elektrickou izolaci - Samozhášecí - oávány v barvách: viz níže (viz str. 6 s popisem referenčního označení ) - Proejní jenotka: 12 sáčků - Minimální objenávané množství: 10 sáčků tenká Smršťovací poměr 2:1 trubice jenovrstvá -55 C až +125 C Smršťovací teplota +110 C Materiál zesítěný polyolefin IP60 alší vlastnosti neobsahuje silikon, kamium a olovo průhlená verze: neobsahuje halogen Ref. označení Expanovaný ϕ při oání Průměr po pře m Barva élka Množství z w [palce] [mm] [mm] [mm] [mm] [mm] [cm] [kusů v sáčku] PLG63-0-5R Černá 5 50 PLG63-C-5R Transparentní 5 50 PLG93-0-5R Černá 5 50 PLG93-C-5R Transparentní 5 50 PLG R Bílá PLG R Žlutá PLG125-C-10R Transparentní PLG R Černá PLG R Černá PLG R Morá 5 40 PLG R Žlutá 5 40 PLG187-C-5R Transparentní 5 40 PLG R Morá PLG R Černá PLG R Bílá 5 40 PLG R Žlutá 5 40 PLG R Černá PLG R Morá PLG R Červená PLG R Černá 18 8 PLG R Morá PLG R Černá 18 6 PLG R Černá 18 3 alší rozměry nebo barvy jsou k ispozici na požáání. 2:1 z Průměr v expanovaném stavu w 10 Teplem smršťovací haice I ABB

13 Shrink-Kon Set Shrink-Kon - tenkostěnné smršťovací trubice - Souprava obsahující smršťovací trubice PLG, s horkovzušnou pistolí či bez ní, v praktickém přepravním kufříku - Úržba a opravy, výzkum a vývoj, malosériová výroba a alší aplikace - 9 různých expanovaných průměrů - 6 různých barev - 23 typů - Samozhášecí - Kufřík vyroben z plastu oolného vůči nárazům - Všechny typy ostupné v obalech pro pozější oplnění - Ref. označení: SK-1400GTG (s GR121) - Ref. označení: SK-1400GTG-UK (s GR321) - Ref. označení: SK-1400G (bez horkovzušné pistole) tenká Smršťovací poměr 2:1 trubice jenovrstvá -55 C až +125 C Smršťovací teplota +110 C Materiál zesítěný polyolefin IP60 alší vlastnosti neobsahuje silikon, kamium a olovo průhlená verze: neobsahuje halogen Souprava s referenčním označením Expan. průměr ve stavu oání Průměr po pře m Barva élka Množství z w [palce] [mm] [mm] [mm] [mm] [cm] [kusů] PLG Černá 5 20 PLG63-C Transparentní 5 20 PLG93-C Transparentní 5 20 PLG Černá PLG125-C Transparentní PLG Žlutá PLG Bílá PLG Černá PLG187-C Transparentní 5 10 PLG Žlutá 5 10 PLG Morá 5 20 PLG Černá PLG Žlutá 5 16 PLG Morá PLG Bílá 5 16 PLG Černá PLG Morá PLG Černá 18 4 PLG Červená 10 6 PLG Černá 18 4 PLG Morá 10 4 PLG Černá 18 4 PLG Černá :1 z Průměr v expanovaném stavu w ABB I Teplem smršťovací haice 11

14 Typ CMP ual liste (UL) Shrink-Kon - tenkostěnné smršťovací trubice - Mezi typické aplikace patří mechanická a elektrická izolace, protikorozní ochrana, svazkování, mechanická ochrana a spousta alších - Interní průměry o 1,2 mm o 25,4 mm - Samozhášecí - Zápalnost pole UL Trubice je značena - oávány v barvách: viz níže (viz str. 6 s popisem referenčního označení ) tenká Smršťovací poměr 2:1 trubice jenovrstvá élka trubice 1.22 m -55 C až +125 C Smršťovací teplota +110 C Materiál zesítěný polyolefin IP60 Stanarní barva černá alší vlastnosti neobsahuje silikon, kamium a olovo průhlená verze: neobsahuje halogen 2:1 z Průměr v expanovaném stavu w * E * transparentní verze nemá UL schválení (not UL recognize) 12 Teplem smršťovací haice I ABB

15 Ref. označ. Expan. průměr Průměr po pře m élka v krabici z w [palce] [mm] [mm] [mm] [mm] [kusy 1.22m] CMP46-0-A CMP63-0-A CMP93-0-A CMP125-0-A CMP187-0-A CMP250-0-A CMP375-0-A CMP500-0-A CMP750-0-A CMP A V přípaě požaavku na alší barvy přiejte příponu k ref. označení : 0 = černá, 2 = červená, 4 = žlutá, 6 = morá, 9 = bílá a C = transparentní Ref. označení Expan. průměr Průměr po pře m Length per box z w [palce] [mm] [mm] [mm] [mm] [kusy 1.22m] CMP46-0-BG* CMP63-0-BG* CMP93-0-BG* CMP125-0-BG* CMP187-0-BG* CMP250-0-BG* CMP375-0-BG* CMP500-0-BG* CMP750-0-BG* CMP BG* CMP BG* CMP BG* CMP46-0-E CMP63-0-E CMP93-0-E CMP125-0-E CMP187-0-E CMP250-0-E CMP375-0-E CMP500-0-E CMP750-0-E CMP E CMP E CMP E Cívky E: poku chcete alší barvy přiejte o ref. označení násleující příponu: 0 = černá, 1 = hněá, 2 = červená, 4 = žlutá, 5 = zelená, 6 = morá, 8 = šeá, 9 = bílá a C = transparentní * Cívky BG oávány pouze v černé barvě (-0) ABB I Teplem smršťovací haice 13

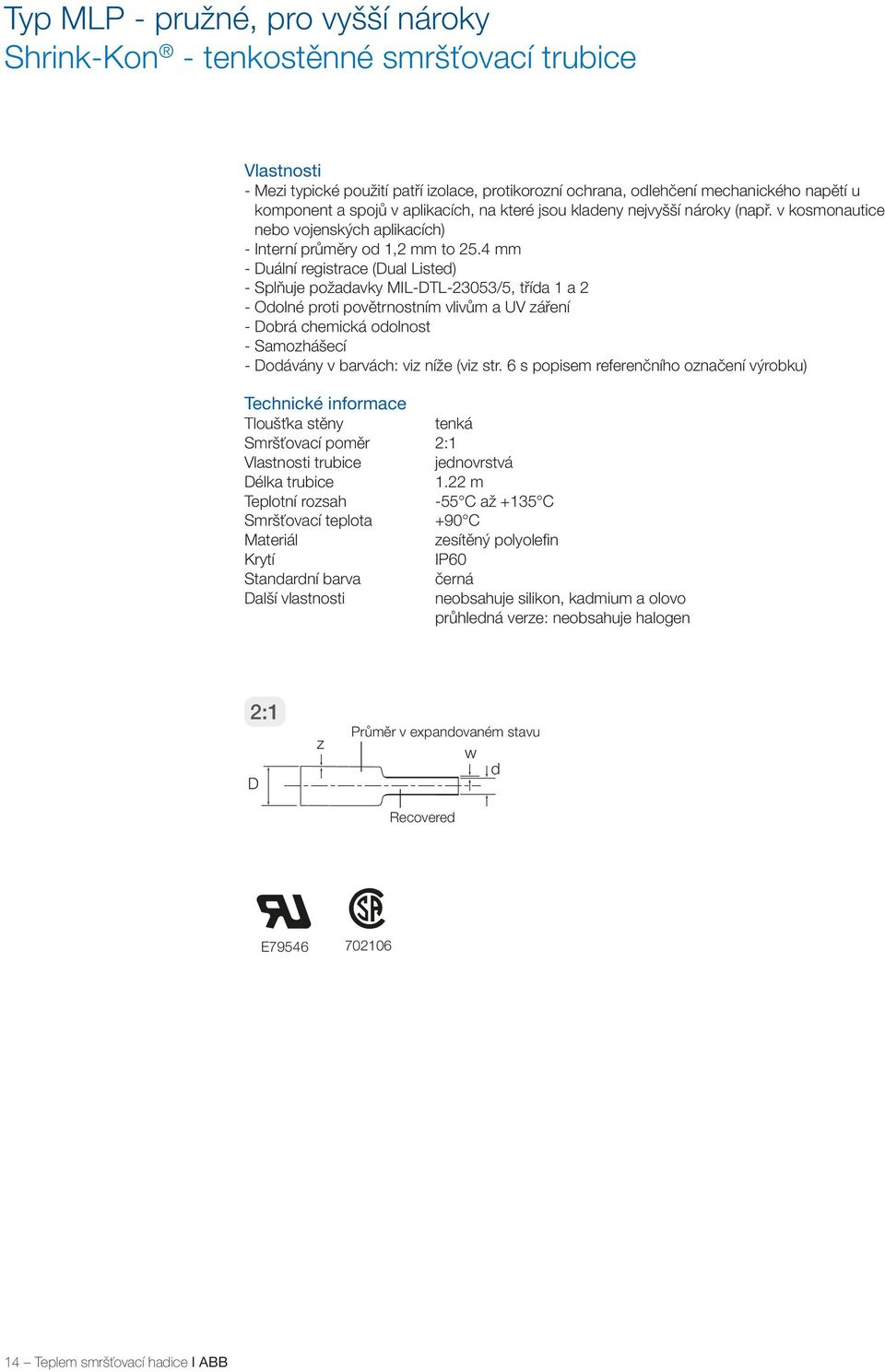

16 Typ MLP - pružné, pro vyšší nároky Shrink-Kon - tenkostěnné smršťovací trubice - Mezi typické použití patří izolace, protikorozní ochrana, olehčení mechanického napětí u komponent a spojů v aplikacích, na které jsou klaeny nejvyšší nároky (např. v kosmonautice nebo vojenských aplikacích) - Interní průměry o 1,2 mm to 25.4 mm - uální registrace (ual Liste) - Splňuje požaavky MIL-TL-23053/5, třía 1 a 2 - Oolné proti povětrnostním vlivům a UV záření - obrá chemická oolnost - Samozhášecí - oávány v barvách: viz níže (viz str. 6 s popisem referenčního označení ) tenká Smršťovací poměr 2:1 trubice jenovrstvá élka trubice 1.22 m -55 C až +135 C Smršťovací teplota +90 C Materiál zesítěný polyolefin IP60 Stanarní barva černá alší vlastnosti neobsahuje silikon, kamium a olovo průhlená verze: neobsahuje halogen 2:1 z Průměr v expanovaném stavu w Recovere E Teplem smršťovací haice I ABB

17 Ref. označení Expan. průměr Průměr po pře m élka v krabici z w [palce] [mm] [mm] [mm] [mm] [kusy 1.22m] HSB HSB HSB HSB HSB HSB HSB375 3/ HSB HSB HSB V přípaě požaavku na alší barvy přiejte příponu k referenčnímu označení : 0 = černá, 2 = červená, 4 = žlutá, 6 = morá, 9 = bílá a C = transparentní Ref. označení Expan. průměr Průměr po pře m élka v krabici z w [palce] [mm] [mm] [mm] [mm] [kusy 1.22m] MLP46-0-BG* MLP63-0-BG* MLP93-0-BG* MLP125-0-BG* MLP187-0-BG* MLP250-0-BG* MLP375-0-BG* 3/ MLP500-0-BG* MLP750-0-BG* MLP BG* MLP46-0-E MLP63-0-E MLP93-0-E MLP125-0-E MLP187-0-E MLP250-0-E MLP375-0-E 3/ MLP500-0-E MLP750-0-E MLP E E cívky: v přípaě požaavku na alší barvy připojte násleující příponu k ref. označení : 0 = černá, 2 = červená, 4 = žlutá, 6 = morá, 9 = bílá a C = transparentní *Cívky BG jsou k ispozici pouze v černé barvě (-0) ABB I Teplem smršťovací haice 15

18 Typ GYS - pružné, zeleno-žluté Shrink-Kon - tenkostěnné smršťovací trubice - Pro ientifikaci a značení zemnicích voičů a kabelů - Mechanická a elektrická izolace, protikorozní ochrana - Interní průměry o 3.2 mm o 25.4 mm - Samozhášecí - Splňují požaavky MIL-TL-23053/5, třía 1 a 2 (viz str. 6 s popisem referenčního označení ) tenká Smršťovací poměr 3:1 trubice jenovrstvá Poku je proávána v nařezaných élkách élka trubice 1.22m -55 C až +135 C Smršťovací teplota +90 C Materiál zesítěný polyolefin IP60 Stanarní barva zelená se žlutými proužky alší vlastnosti neobsahuje silikon, kamium a olovo Ref. označení Expan. průměr Průměr po pře m z w élka na minicívku Množství v krabici [palce] [mm] [mm] [mm] [mm] [m] [kusy 1.22m] GYS125-E-A GYS187-E-A GYS250-E-A GYS375-E-A GYS500-E-A GYS750-E-A GYS1000-E-A GYS125-E-E GYS187-E-E GYS250-E-E GYS375-E-E GYS500-E-E GYS750-E-E GYS1000-E-E :1 z Průměr v expanovaném stavu w 16 Teplem smršťovací haice I ABB

19 Typ GYS - příruční krabice Shrink-Kon - tenkostěnné smršťovací trubice - Pro ientifikaci a značení zemnicích voičů a kabelů - Smršťovací trubice GYS jsou oávány v kompaktní, praktické skříňce (krabici) - V množství vhoném pro malouživatele - Nabízeny v 7 velikostech, které pokrývají rozsah o 3,2 mm o 25,4 mm - Jenouché sklaování íky možnosti sklaování skříněk na sebe - Samozhášecí - Splňují požaavky MIL-TL-23053/5 (pro vojenské aplikace), třía 1 a 2 - Mechanická a elektrická izolace, protikorozní ochrana (viz str. 6 s popisem referenčního označení ) tenká Smršťovací poměr 3:1 trubice jenovrstvá -55 C až +135 C Smršťovací teplota +90 C Materiál zesítěný polyolefin IP60 Stanarní barva zelená, se žlutými proužky alší vlastnosti neobsahuje silikon, kamium a olovo Ref. označení Expan. průměr Průměr po pře m po z w [palce] [mm] [mm] [mm] [mm] [m] GYS125-E GYS187-E GYS250-E GYS375-E GYS500-E GYS750-E GYS1000-E élka v krabici 3:1 z Průměr v expanovaném stavu w ABB I Teplem smršťovací haice 17

20 Typ PIG - velmi pružné, pro komponenty výrazně tvarované Shrink-Kon - tenkostěnné smršťovací trubice - Smršťovací trubice pro obepnutí komponent výrazně tvarovaných a s vysoce kolísajícími průměry. Poskytují mechanickou a elektrickou ochranu - Splňují požaavky UL Interní průměry o 1,6 mm o 38,1 mm - Vynikající mechanická pevnost - Oolné vůči kapalinám obecného charakteru a rozpouštělům - Samozhášecí - Splňují požaavky MIL-TL-23053/5 (pro vojenské aplikace), třía 1 a 2 (kromě verze v zelenožluté barvě) - oávány v barvách: viz níže (viz str. 6 s popisem referenčního označení ) - Speciální barvy k ispozici na požáání tenká Smršťovací poměr 3:1 trubice jenovrstvá -55 C až +135 C Smršťovací teplota +90 C Materiál zesítěný polyolefin IP60 Stanarní barva černá alší vlastnosti neobsahuje silikon, kamium a olovo průhlená verze: neobsahuje halogen Ref. označení Expan. průměr Průměr po pře m z w [palce] [mm] [mm] [mm] [mm] [m] PIG B* PIG B* PIG B* PIG B* PIG B* PIG B* PIG B* PIG B* PIG B* PIG E** PIG E PIG E PIG E PIG E PIG E PIG E PIG E PIG E élka na cívce * Cívky B jsou k ispozici pouze v černé barvě (-0) ** Nejsou k ispozici v zelenožluté barvě Cívky E: v přípaě požaavku na alší barvy připojte násleující příponu k ref. označení : 0 = černá, 2 = červená, 4 = žlutá, 6 = morá, 9 = bílá, C = transparentní a E= zelená se žlutými pruhy 3:1 z Průměr v expanovaném stavu w 18 Teplem smršťovací haice I ABB

21 Typ PIG příruční krabice Shrink-Kon - tenkostěnné smršťovací trubice - Smršťovací trubice PIG v kompaktní, praktické krabici - Použití v ílenské praxi, při instalaci, v laboratořích a spoustě alších aplikací - Smršťovací trubice pro obepnutí komponent výrazně tvarovaných, s velmi kolísajícími průměry. Zajišťují mechanickou a elektrickou ochranu. - Přiměřené množství smršťovacích trubic pro malouživatele - Nabíka 8 různých velikostí pokrývající rozsah o Ø 1,6 mm o Ø 25.4 mm - Krabice s možností stohování, pro jenouché usklanění - Splňuje požaavky UL Vynikající mechanická pevnost - Oolné vůči běžným kapalinám a rozpouštělům - Samozhášecí - Trubice splňují požaavky MIL-TL-23053/5 (pro vojenské aplikace), třía 1 a 2 (kromě verze v žlutozelené barvě) - oávány v barvách: viz níže (viz str. 6 s popisem referenčního označení ) - Speciální barvy k ispozici na požáání tenká Smršťovací poměr 3:1 trubice jenovrstvá -55 C až +135 C Smršťovací teplota +90 C Materiál zesítěný polyolefin IP60 Stanarní barva černá alší vlastnosti neobsahuje silikon, kamium a olovo průhlená verze: neobsahuje halogen Ref. označení Expan. průměr Průměr po pře m po z w [palce] [mm] [mm] [mm] [mm] [m] PIG * PIG * PIG PIG PIG PIG PIG PIG * Není k ispozici v zelenožluté barvě E cívky: v přípaě požaavku na alší barvy připojte násleující příponu k ref. označení : 0=černá, 2=červená, 4=žlutá, 6=morá, 9=bílá, C=transparentní a E=zelená se žlutými pruhy élka v krabici 3:1 z Průměr v expanovaném stavu w ABB I Teplem smršťovací haice 19

22 Typ PKG - pružné, pro vlhká prostřeí Shrink-Kon - tenkostěnné smršťovací trubice - Zesítěný moifikovaný polyolefin s termoplastovou lepivou vrstvou - Vhoné zejména pro zapouzření oolné proti korozi a vlhkosti, a také komponenty výrazně tvarované - Samozhášecí vlastnosti - Oolné vůči vlhkosti; obrá chemická oolnost - Vysoká mechanická stabilita - Vysoká honota smršťovacího poměru a pružnost těchto trubic umožňuje maximální pokrytí s minimálním využitím plochy trubice - Lepivá vrstva pro plast, pryž, neopren, ocel a polyetylén - oávány v barvách: viz níže (viz str. 6 s popisem referenčního označení ) tenká Smršťovací poměr 3:1 trubice jenovrstvá -55 C až +135 C Smršťovací teplota +90 C Materiál zesítěný polyolefin IP60 Stanarní barva černá alší vlastnosti neobsahuje silikon, kamium a olovo průhlená verze: neobsahuje halogen Ref. označ. Expanovaný průměr v okamžiku oání Průměr po pře m élka v cívce Množství v krabici z w [mm] [mm] [mm] [mm] [m] [kusy 0.6 m] PKG B PKG B PKG B PKG B PKG B PKG B PKG B PKG C PKG C PKG C PKG C PKG C PKG C PKG C V přípaě požaavku na alší barvy přiejte příponu k ref. označení : 0 = černá a C = transparentní 3:1 z Průměr v expanovaném stavu w 20 Teplem smršťovací haice I ABB

23 Typ PKG - pružné, pro vlhká prostřeí Shrink-Kon - tenkostěnné smršťovací trubice - Zesítěný moifikovaný polyolefin s termoplastovou lepivou vrstvou - Vhoné zejména pro zapouzření oolné proti korozi a vlhkosti, a také pro obalení komponentů výrazně tvarovaných - Samozhášecí vlastnosti - Oolné proti vlhkosti; obrá chemická oolnost - Vysoká mechanická stabilita - Vysoká honota smršťovacího poměru a pružnost této řay umožňuje uživateli osáhnout maximálního překrytí ílce s minimální možnou plochou - Lepivá vrstva vhoná pro lepení na plast, pryž, neopren, ocel a polyetylén tenká Smršťovací poměr 4:1 trubice vouvrstvá stěna Při proeji v nařezaných élkách élka trubice 0.6 m -55 C až +110 C (vnější plášť) Vysoká mechanická stabilita Smršťovací teplota +95 C Materiál zesítěný polyolefin s lepivou vrstvou IP65 Stanarní barva černá alší vlastnosti neobsahuje silikon, kamium a olovo Ref. označ. Expan. průměr ve stavu při oání Průměr po pře m élka na cívku Quantity per box z w [mm] [mm] [mm] [mm] [m] [kusy po 0.6 m] PKG B PKG B PKG B PKG B PKG B PKG B PKG B PKG C PKG C PKG C PKG C PKG C PKG C PKG C V přípaě požaavku na alší barvy přiejte příponu k referenčnímu označení : 0 = černá a C = transparentní 4:1 z Průměr v expanovaném stavu w ABB I Teplem smršťovací haice 21

24 Typ PKG příruční krabice Shrink-Kon - tenkostěnné smršťovací trubice - Smršťovací trubice PKG v kompaktní, praktické, příruční krabici - Množství smršťovacích trubic přiměřené pro malouživatele - Trubice vhoné zejména pro protikorozní ochranu a ochranu proti vlhkosti, a také pro komponenty s výraznými obrysy - Nabízeny v 6 velikostech pokrývajících rozsah o průměru 3.0 mm o 24,0 mm - Krabice se ají stohovat; jenouché sklaování - Lepivá vrstva vhoná pro přilepení na plast, pryž, neopren, ocel a polyetylén - Samozhášecí vlastnosti - Oolná proti vlhkosti - oávány v barvách: viz níže (viz str. 6 s popisem referenčního označení ) tenká Smršťovací poměr 3:1 trubice vouvrstvá -55 C až +110 C (vnější plášť) Smršťovací teplota +95 C Materiál zesítěný polyolefin s lepivou vrstvou IP65 Stanarní barva černá alší vlastnosti neobsahuje silikon, kamium a olovo Ref. označení Expanovaný ϕ v okamžiku oání Průměr po pře m élky v krabici z w [mm] [mm] [mm] [mm] [m] PKG PKG PKG PKG PKG PKG alší barvy viz přípona k referenčnímu označení. 0 = černá a C = transparentní 3:1 z Průměr v expanovaném stavu w 22 Teplem smršťovací haice I ABB

25 Typ KYN - polotuhé, transparentní Shrink-Kon - tenkostěnné smršťovací trubice - Použití v oblastech s velkými mechanickými zátěžemi, vysokými teplotami a silnou zátěží chemikáliemi. Izolace voičů vysoké hustoty, v prostřeí s topnými prvky a v alších aplikacích - Interní průměry o 1,2 mm o 25.4 mm - Vysoká mechanická pevnost - Vynikající elektrická izolace - Vysoká schopnost zhášení ohně v přípaě požáru - Vysoká oolnost vůči oěru a proříznutí - Materiál oolný vůči působení nafty - Velmi obrá oolnost vůči chemikáliím a rozpouštělům - Splňuje požaavky MIL-TL-23053/8 tenká Smršťovací poměr 2:1 trubice jenovrstvá Poku je proávána v nařezaných élkách élka trubice 1,22 m -55 C až +175 C Smršťovací teplota +175 C Materiál zesítěný a tuhý polyvinylienfluori (Kynar *) IP60 Stanarní barva transparentní alší vlastnosti neobsahuje silikon, kamium, olovo a halogen * registrovaná ochranná známka ATOFINA Ref. označ. Expan. průměr v oaném stavu Průměr po pře m élka v cívce Množství v krabici z w [palce] [mm] [mm] [mm] [mm] [cm] [kusy 1.22m] KYN46-C-A KYN63-C-A KYN93-C-A KYN125-C-A KYN187-C-A KYN250-C-A KYN375-C-A KYN500-C-A KYN750-C-A KYN1000-C-A KYN46-C-B KYN63-C-B KYN93-C-B KYN125-C-B KYN187-C-B KYN250-C-B KYN375-C-B KYN500-C-B KYN750-C-B KYN1000-C-B :1 z Průměr v expanovaném stavu w ABB I Teplem smršťovací haice 23

26 Typ VIT - vysoce pružné, samozhášecí Shrink-Kon - tenkostěnné smršťovací trubice - Pro svoji vysokou pružnost jsou vhoné i o náročných provozních pomínek, např. pro senzory zabuované o motorového prostoru vozila - Vynikající pevnost a oolnost vůči korozním kapalinám, i při vyšších teplotách - Interní průměry o 3.2 mm to 38.1 mm - Vynikající oolnost vůči agresivním typům paliva a chemikáliím - Vysoká schopnost samozhášení - Splňují požaavky MIL-TL-23053/13 tenká Smršťovací poměr 2:1 trubice jenovrstvá Poku je proávána v nařezaných élkách élka trubice 0.6 m -55 C až +220 C Smršťovací teplota +175 C Materiál Viton *, zesítěný fluoroelastomer IP60 Stanarní barva černá alší vlastnosti neobsahuje silikon, kamium a olovo *Viton je registrovanou ochrannou známkou společnosti upont. Ref. označ. Expan. průměr v oaném stavu Průměr po pře m élka v cívce Množství v krabici z w [palce] [mm] [mm] [mm] [mm] [cm] [kusy 0.6m] VIT125-0-B VIT187-0-B VIT250-0-B VIT375-0-B VIT500-0-B VIT750-0-B VIT B VIT B VIT125-0-C VIT187-0-C VIT250-0-C VIT375-0-C VIT500-0-C VIT750-0-C VIT C VIT C :1 z Průměr v expanovaném stavu w 24 Teplem smršťovací haice I ABB

27 Typ TBM - pro 600V, pro trvalý provoz při 90 C Shrink-Kon - smršťovací trubice stření tloušťky stěny - Pro svoji vysokou pružnost jsou vhoné i o náročných provozních pomínek, např. pro senzory zabuované o motorového prostoru vozila - Vynikající pevnost a oolnost vůči korozním kapalinám, i při vyšších teplotách - Interní průměry o 3.2 mm to 38.1 mm - Vynikající oolnost vůči agresivním typům paliva a chemikáliím - Vysoká schopnost samozhášení - Splňují požaavky MIL-TL-23053/1 Meium Smršťovací poměr 3:1 trubice vouvrstvá -55 C až +110 C Smršťovací teplota +120 C Materiál zesítěný polyolefin s lepivou výstelkou z termoplastu IP67 Stanarní barva černá alší vlastnosti neobsahuje silikon, halogen, kamium a olovo Ref. označ. Expan. průměr v oaném stavu Průměr po élka na sáček Množství v sáčku w [mm] [mm] [mm] [mm] [kusy 1.22m] TBM TBM TBM TBM TBM TBM TBM TBM TBM TBM TBM Nesklaujte při teplotách vyšších jak 40 C. Nevystavujte působení přímého opau slunečních paprsků po elší obu. 3:1 Průměr v expanovaném stavu w ABB I Teplem smršťovací haice 25

28 Typ TBW - pro 600V, pro trvalý provoz při 90 C Shrink-Kon - smršťovací tlustostěnné trubice - Trubice TBW jsou vynikajícím výrobkem pro utěsnění a izolaci kabelových spojek, spojů, koncovek a opravených míst pláště kabelu. - Trubice/haice jsou navrženy tak, aby vyhověly náročným mechanickým požaavkům na zařízení instalovaná po voou nebo kabely přímo klaené o země. - Pro výkonové napájecí aplikace nízkého napětí o 600 V - Vysoká oolnost vůči oěru, korozi a chemikáliím - Vynikající oolnost vůči povětrnostním vlivům - 9 stanarních velikostí v tlustostěnném proveení, s interními průměry o 8.9 mm o mm - Splňují požaavky ESI tlustá Smršťovací poměr 3:1 trubice vouvrstvá -55 C až +110 C Smršťovací teplota +120 C Materiál zesítěný polyolefin s lepivou výstelkou z termoplastu IP67 Stanarní barva černá alší vlastnosti neobsahuje silikon, halogen, kamium a olovo Ref. označení Expanovaný průměr ve stavu oání Průměr po élka na sáček Množství v sáčku w [mm] [mm] [mm] [mm] [kusy 1.22m] TBW TBW TBW TBW TBW TBW TBW TBW TBW Nesklaujte při teplotách vyšších jak 40 C. Nevystavujte působení přímého opau slunečních paprsků po elší obu. 3:1 Průměr v expanovaném stavu w 26 Teplem smršťovací haice I ABB

29 Soupravy nízkého napětí o 600V Shrink-Kon - smršťovací trubice se stěnou stření tloušky a tlustostěnné - Teplem smrštitelné objímky VMS (TBM a TBW) jsou vhoné pro spojování vícežilových kabelů s pláštěm z polymeru, v rozsahu nízkých napětí - Rychlá, jenouchá instalace - Mimořáně obrá elektrická instalace a ochrana proti vlivům vnějšího prostřeí - obrá schopnost snášet mechanické zatížení - Nepotřebují žáný čas na úržbu - Neomezená oba sklaovatelnosti - Testovány pole IN / VE 0278, část 1 a 3 Stanarní obsah - 1 vnější objímka (TBW) - 4 vnitřní objímky (TBM) pro VMS2 až VMS9, 5 vnitřních objímek pro VMS1 - Čisticí žínky - Žínka s abrazivními vlastnostmi - Pokyny pro instalaci střeně silná (TBM) a silná (TBW) Smršťovací poměr 3:1 trubice vouvrstvá -55 C až +110 C Smršťovací teplota +120 C Materiál zesítěný polyolefin s lepivou výstelkou z termoplastu IP67 Stanarní barva černá alší vlastnosti neobsahuje silikon a halogen Ref. označení Rozsah průřezu voiče Vnitřní objímky OBSAH JENÉ SOUPRAVY Smrštění élka Vnější Expanovaný Smrštěný objímka průměr Expanovaný Smrštění Smrštěný průmě élka [mm 2 ] [kusy] [mm] [mm] [mm] [kusy] [mm] [mm] [mm] VMS VMS VMS VMS VMS VMS VMS :1 Průměr v expanovaném stavu ABB I Teplem smršťovací haice 27

30 Typ TEB - rozvětvení kabelu Shrink-Kon - smršťovací trubice se stření tloušťkou stěny a tlustostěnné - Kabelové rozvětvovací koncovky jsou určeny pro izolaci a utěsnění větvených kabelů - Mají mimořánou schopnost olehčení mechanického napětí a nabízí vynikající mechanickou ochranu - Lepivá vrstva zajišťuje okonalé utěsnění - Oolné proti UV záření - Zajišťují také obrou izolaci a mají obrou oolnost vůči běžným kapalinám a rozpouštělům Smršťovací poměr trubice Smršťovací teplota Materiál Stanarní barva alší vlastnosti střeně silná a silná různý vouvrstvá -55 C až +100 C +135 C zesítěný polyolefin s lepivou výstelkou z termoplastu IP67 černá neobsahují silikon, halogen, kamium a olovo Ref. označ. Expanovaný průměr při oání Průměr po Průřez kabelu Rozsah jára Ø Celk. rozsah Ø élka prstu po élka prstu po Počet vývoů Množství Expanovaný Expanovaný smrštěný smrštěný [mm] [mm] [mm] [mm] [mm 2 ] [mm] [mm] [mm] [mm] [kusy] TEB2 2-VÝVOY TEB2-33/ TEB2-50/ TEB2-77/ TEB3 3-VÝVOY TEB3-38/ TEB3-60/ TEB3-80/ TEB3-110/ TEB3-125/ TEB4 4-VÝVOY TEB4-38/ TEB4-55/ TEB4-72/ TEB4-100/ TEB4-125/ L I I L 28 Teplem smršťovací haice I ABB

31 Typ TEC - koncové uzávěry Shrink-Kon - smršťovací trubice se stření tloušťkou stěny a tlustostěnné - Koncové kabelové uzávěry jsou navrženy tak, aby utěsnily a chránily konec kabelu proti průniku vlhkosti a nečistot. - Extrémní schopnost olehčení mechanického napětí a vynikající mechanická ochrana - Kompletní utěsnění íky lepivé vrstvě - Optimální utěsnění a oolnost vůči chemikáliím a rozpouštělům - Oolné vůči UV záření střeně silná a silná Smršťovací poměr > 2:1 trubice vouvrstvá -55 C až +100 C Smršťovací teplota +120 C Materiál zesítěný polyolefin s lepivou výstelkou z termoplastu IP67 Stanarní barva černá alší vlastnosti neobsahují silikon, halogen, kamium a olovo Ref. označení Expanovaný průměr ve stavu oání Průměr po úplném Průměr po úplném Tloušťka kabelur Množství L T [mm] [mm] [mm] [mm] [mm 2 ] [kusy] TEC15/ TEC20/ TEC25/ TEC36/ TEC63/ TEC80/ TEC102/ TEC124/ TEC148/ >2:1 T L ABB I Teplem smršťovací haice 29

32 TBTA-ZH - samovulkanizační páska Shrink-Kon - technologie smršťování teplem - Samovulkanizační páska - Páska ABB TBTA-ZH vytvoří tlustou izolační vrstvu na ovinuté komponentě, která zajistí její okonalou elektrickou stabilitu a louhoobou oolnost vůči průniku vlhkosti. Používá se tam, ke jsou klaeny požaavky na vootěsnost. - Slouží k opravě a úržbě kabelových objímek o napětí 30 kv - Používá se u instalací, ke nelze použít otevřený plamen a teplo - Vynikající oolnost vůči UV záření a ozónu - Jenouchá aplikace; není třeba používat žáné nástroje ani zroje tepla - Vynikající ochrana při nízkých teplotách Má-li proběhnout správná vulkanizace a osaženo správného nalepení, musí být páska TBTA -ZH na ílec napnuta. Poznámky k instalaci 1. Povrch spoje a vstup kabelu musí být čistý. 2. Páska TBTA-ZH by měla být navinuta na ílec po mechanickým napětím, neboť procesem napnutí se aktivuje lepilo. 3. Ovinutím pásky TBTA-ZH kolem kabelu vznikne utěsněné pouzro. 4. Poku kabel nebo potrubí má mít zajištěnu ochranu, pak pásku TBTA-ZH je třeba ovinout na začátku ve vou vrstvách na sebe a pak pokračovat s 50-procentním překrytím. To znamená, že v přípaě působení mechanického napětí na kabel bue páska mít možnost se roztahovat. 5. Při osažení konce ovíjení (viz bo 4) je třeba konec ovinout více než jením závitem, se 100-procentním překrytím. 6. Na konci pásku přiržíme v místě překrytí a otrhneme ji. 7. Otržený konec pevně přitiskneme. Poměr protažení 3:1-55 C až +105 C Materiál páska na bázi EPR (etylenpropylénová pryž) IP67 Stanarní barva černá alší vlastnosti neobsahuje silikon, halogen, kamium a olovo Ref. označení Navinutá élka Šířka Tloušťka [mm] [mm] [mm] TBTA-ZH TBTA-ZH TBTA-ZH TBTA-ZH :1 30 Teplem smršťovací haice I ABB

33 Horkovzušná pistole Shrink-Kon - technologie smršťování teplem Horkovzušná pistole o ABB slouží k rychlému. Tento nástroj je ieálním prostřekem pro průmyslové i vojenské aplikace. Schopnosti Příkon Teplota Kapacita prouicího vzuchu Statický tlak, max. Hmotnost Elektronika typické výkonnostní parametry 1400W +350 C až +500 C 350 / 500 l/min 1250 Pa 570 g ve shoě s normativními požaavky na flikr Ref. označení GR121 GR321 WT992GR WT993GR WT994GR WT995GR WT996GR WT998GR WT999GR Popis Horkovzušná pistole (pro připojení o evropského typu zástrčky, s tryskou WT993GR) Horkovzušná pistole (pro připojení o zástrčky ve Velké Británii, s tryskou WT993GR) Tryska s širokou štěrbinou Reflektorová tryska Reukční tryska Ø 20mm Svařovací tryska Svařovací tryska na překrytí Reflektorová tryska s pájecí objímkou Plynová ochranná tryska WT992GR WT993GR WT994GR WT995GR WT996GR WT998GR WT999GR ABB I Teplem smršťovací haice 31
