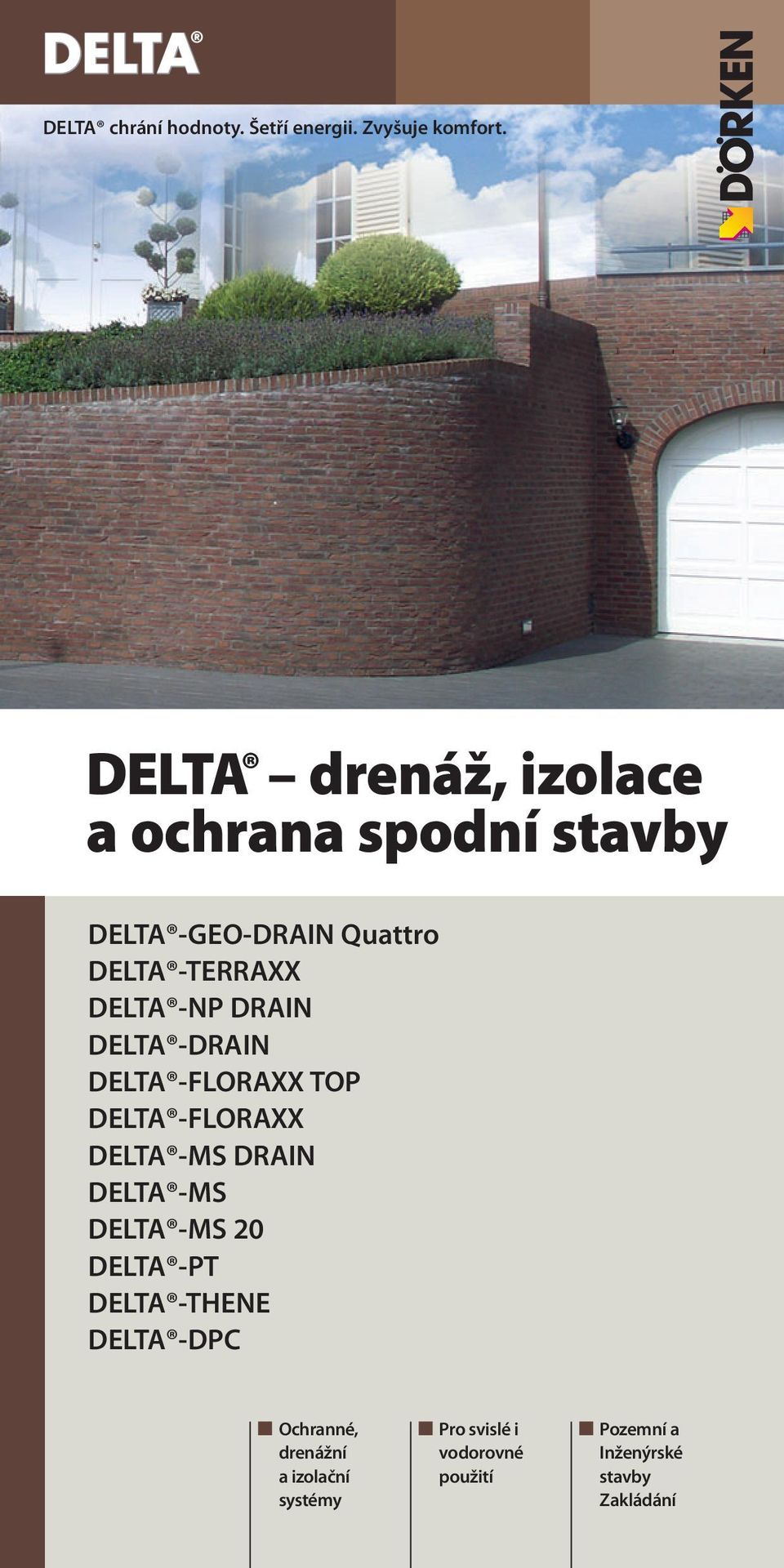

1 DELTA chrání hodnoty. Šetří energii. Zvyšuje komfort. DELTA drenáž, izolace a ochrana spodní stavby DELTA -GEO-DRAIN Quattro DELTA -TERRAXX DELTA -NP DRAIN DELTA -DRAIN DELTA -FLORAXX TOP DELTA -FLORAXX DELTA -MS DRAIN DELTA -MS DELTA -MS 20 DELTA -PT DELTA -THENE DELTA -DPC Ochranné, drenážní a izolační systémy Pro svislé i vodorovné použití Pozemní a Inženýrské stavby Zakládání

2 DELTA : Professionelle Dränage-Lösungen für außen und innen

3 Bauen auch Sie auf die jahrzehntelange Erfahrung und Kompetenz d er Dörken GmbH & Co. KG. Mit ihrem DELTA -Grundmauerschutz-System profitieren Sie von Europas führendem Noppenbahnen-Programm: Optimale Sicherheit für trockene Keller, maßgeschneidert für den Grundmauerschutz sowie zur Dränung und Abdichtung. Ob Dickbeschichtungen oder druckbelastbare Untergründe Sie finden im DELTA -System für jede Anforderung die passende Bahn und das perfekt darauf abgestimmte Zubehör. Dörken bietet Ihnen viele Möglichkeiten, ein Haus regel- und normengerecht auf trockene Füße zu stellen.

4 DELTA -GEO-DRAIN Quattro Ochranný a drenážní systém s integrovanou kluznou fólií pro asfaltové stěrkové hydroizolace. Čtyři vrstvy drenážního pásu v jedné roli. Pro ochranu a drenáž živičných izolačních stěrek. Spolehlivě odvádí vodu od suterénní stěny. Brání hromadění vody mezi stěrkovou izolací a kluznou fólií. Vysoká pevnost v tlaku (400 kn/m 2 ). Extrémní drenážní kapacita. Použití až do hloubky 10 m. Rychlá pokládka z role, s integrovaným samolepicím okrajem. Materiál profilované fólie Vysokohustotní polyetylén s integrovaným samolepicím okrajem Materiál geotextilie Polypropylén Výška nopů ca. 9 mm Pevnost v tlaku ca. 400 kn/m 2 Objem vzduchu mezi nopy ca. 7,9 l/m 2 Drenážní kapacita ca. 3,5 l/s m Teplotní odolnost - 30 C až + 80 C Rozměr role 2 x 12,5 m

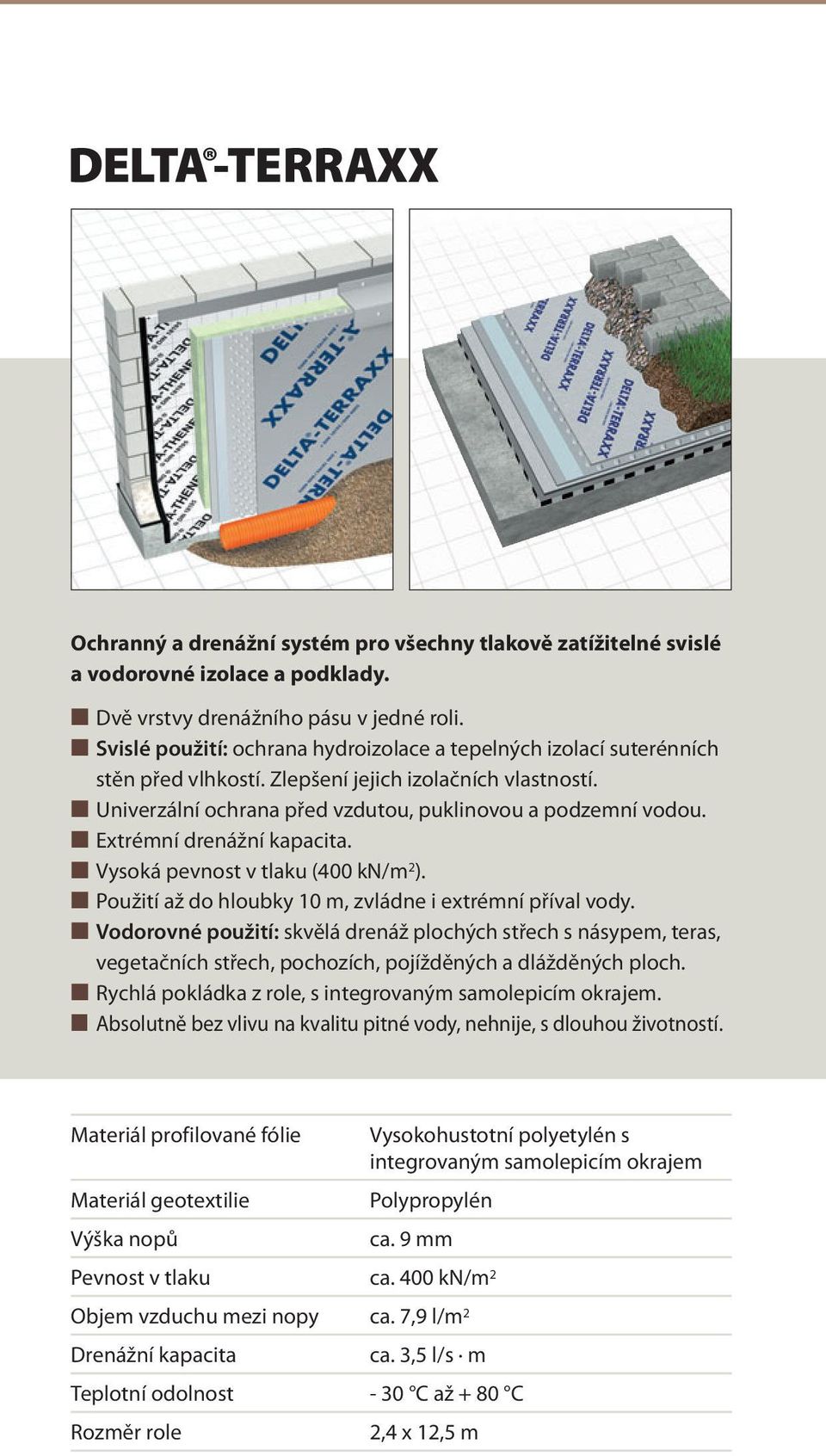

5 DELTA -TERRAXX Ochranný a drenážní systém pro všechny tlakově zatížitelné svislé a vodorovné izolace a podklady. Dvě vrstvy drenážního pásu v jedné roli. Svislé použití: ochrana hydroizolace a tepelných izolací suterénních stěn před vlhkostí. Zlepšení jejich izolačních vlastností. Univerzální ochrana před vzdutou, puklinovou a podzemní vodou. Extrémní drenážní kapacita. Vysoká pevnost v tlaku (400 kn/m 2 ). Použití až do hloubky 10 m, zvládne i extrémní příval vody. Vodorovné použití: skvělá drenáž plochých střech s násypem, teras, vegetačních střech, pochozích, pojížděných a dlážděných ploch. Rychlá pokládka z role, s integrovaným samolepicím okrajem. Absolutně bez vlivu na kvalitu pitné vody, nehnije, s dlouhou životností. Materiál profilované fólie Vysokohustotní polyetylén s integrovaným samolepicím okrajem Materiál geotextilie Polypropylén Výška nopů ca. 9 mm Pevnost v tlaku ca. 400 kn/m 2 Objem vzduchu mezi nopy ca. 7,9 l/m 2 Drenážní kapacita ca. 3,5 l/s m Teplotní odolnost - 30 C až + 80 C Rozměr role 2,4 x 12,5 m

6 DELTA -NP DRAIN Dvouvrstvý drenážní pás se speciální filtrační textilií. Svislé použití: spolehlivá drenáž s vysokou pevností pro suterénní stěny. Vodorovné použití: účinná drenáž střech podzemních garáží a parkovacích střech. Použitelný do hloubky až 7 m. Nehnije, je odolný nárazu, s dlouhou životností. Materiál profilované fólie Vysokohustotní polyetylén Materiál geotextilie Polypropylén Výška nopů ca. 8 mm Pevnost v tlaku ca. 150 kn/m 2 Drenážní kapacita ca. 2,25 l/s m Teplotní odolnost - 30 C až + 80 C Rozměr role 2 x 12,5 m

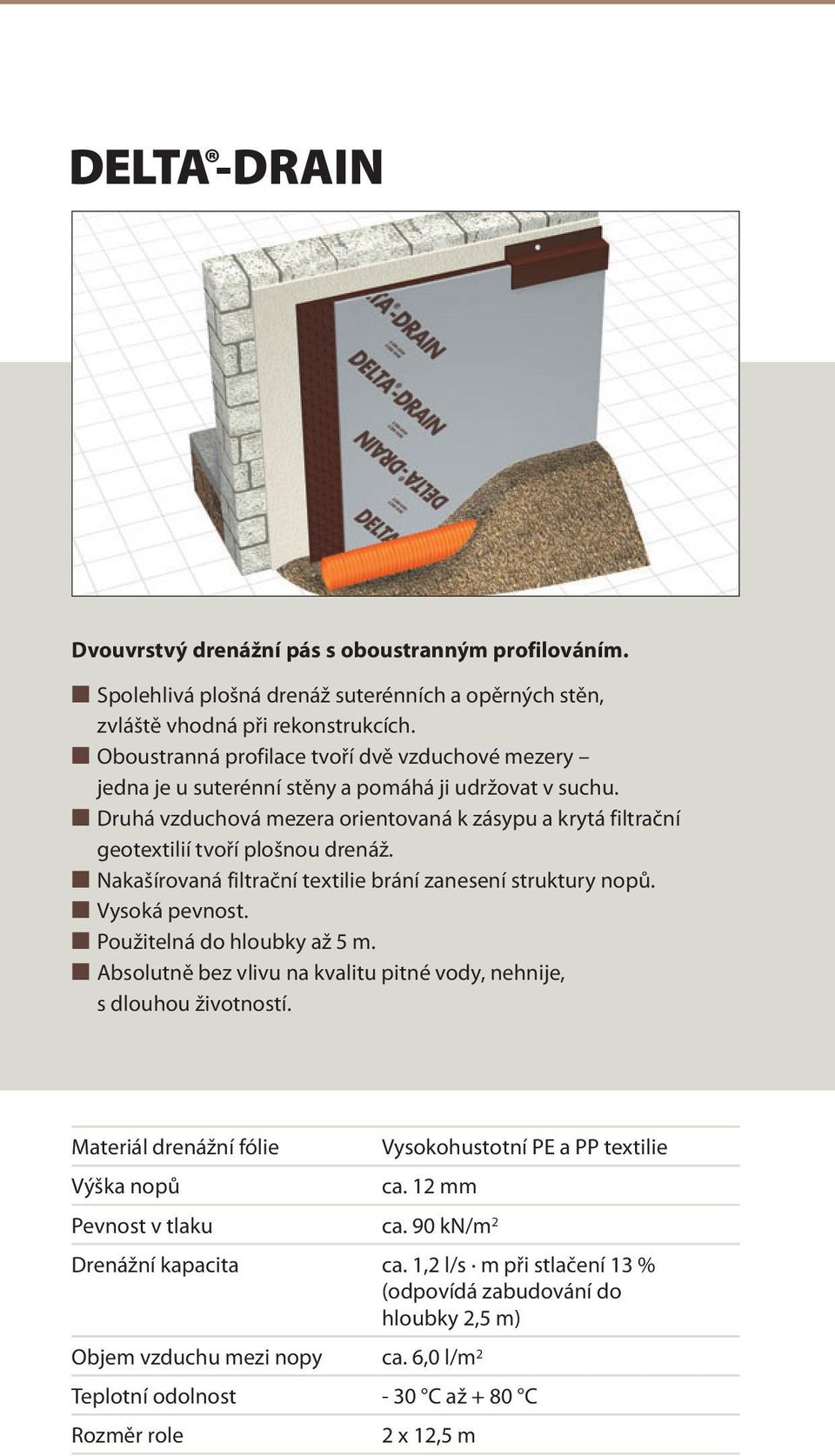

7 DELTA -DRAIN Dvouvrstvý drenážní pás s oboustranným profilováním. Spolehlivá plošná drenáž suterénních a opěrných stěn, zvláště vhodná při rekonstrukcích. Oboustranná profilace tvoří dvě vzduchové mezery jedna je u suterénní stěny a pomáhá ji udržovat v suchu. Druhá vzduchová mezera orientovaná k zásypu a krytá filtrační geotextilií tvoří plošnou drenáž. Nakašírovaná filtrační textilie brání zanesení struktury nopů. Vysoká pevnost. Použitelná do hloubky až 5 m. Absolutně bez vlivu na kvalitu pitné vody, nehnije, s dlouhou životností. Materiál drenážní fólie Vysokohustotní PE a PP textilie Výška nopů ca. 12 mm Pevnost v tlaku ca. 90 kn/m 2 Drenážní kapacita ca. 1,2 l/s m při stlačení 13 % (odpovídá zabudování do hloubky 2,5 m) Objem vzduchu mezi nopy ca. 6,0 l/m 2 Teplotní odolnost - 30 C až + 80 C Rozměr role 2 x 12,5 m

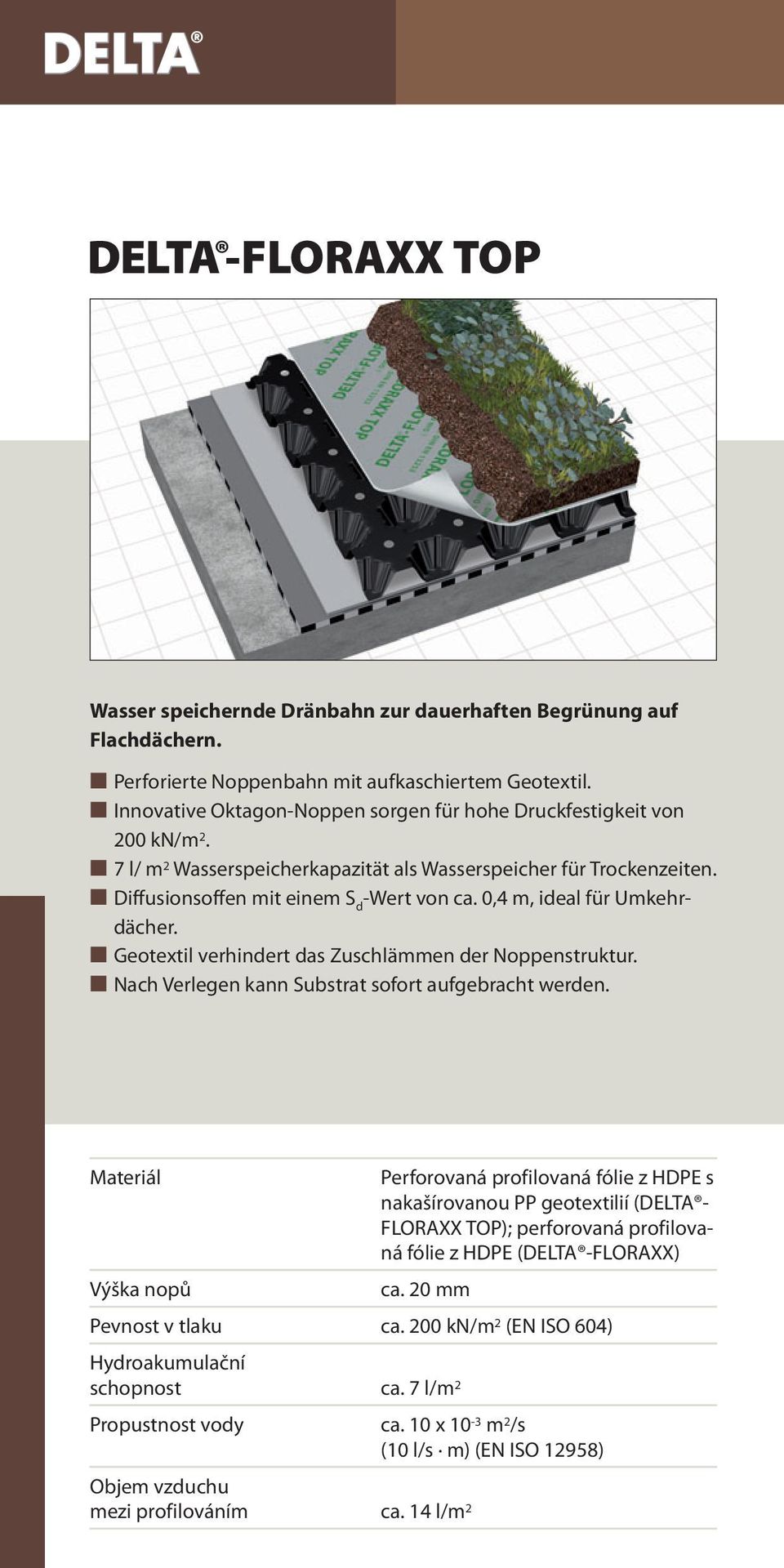

8 DELTA -FLORAXX TOP Wasser speichernde Dränbahn zur dauerhaften Begrünung auf Flachdächern. Perforierte Noppenbahn mit aufkaschiertem Geotextil. Innovative Oktagon-Noppen sorgen für hohe Druckfestigkeit von 200 kn/m 2. 7 l/ m2 Wasserspeicherkapazität als Wasserspeicher für Trockenzeiten. Diffusionsoffen mit einem Sd-Wert von ca. 0,4 m, ideal für Umkehrdächer. Geotextil verhindert das Zuschlämmen der Noppenstruktur. Nach Verlegen kann Substrat sofort aufgebracht werden. Materiál Perforovaná profilovaná fólie z HDPE s nakašírovanou PP geotextilií (DELTA - FLORAXX TOP); perforo vaná profilovaná fólie z HDPE (DELTA -FLORAXX) Výška nopů ca. 20 mm Pevnost v tlaku ca. 200 kn/m 2 (EN ISO 604) Hydroakumulační schopnost ca. 7 l/m 2 Propustnost vody ca. 10 x 10-3 m 2 /s (10 l/s m) (EN ISO 12958) Objem vzduchu mezi profilováním ca. 14 l/m 2

9 Dříve DELTA -MS 20 perforovaná DELTA -FLORAXX Nový tvar nopů! Trinkwasserunbedenklich, chemikalienbeständig und unverrottbar im Erdreich. Schnelle, kostengünstige Verarbeitung direkt von der Rolle. DELTA -FLORAXX ohne Geotextil zusammen mit DELTA - BIOTOPVLIES optimale Basis zur Dachbegrünung. NOVINKA: nopy ve tvaru osmiúhelníku s dodatečnými výztužnými žebry! O 80 % vyšší pevnost než dosud! 200 kn namísto 110 kn/m 2! Hydroakumulační schopnost zvýšena o 17 %: ze 6 l na 7 l/m 2! Větší kontaktní plocha k podkladu! Teplotní odolnost - 30 C až + 80 C Charakteristická velikost pórů geotextilie Propustnost vody geotextilií Rozměr role ca. 0,15 mm (EN ISO 12956) (DELTA -FLORAXX TOP) ca. 0,08 m/s (EN ISO 11058) (DELTA -FLORAXX TOP) 10 m x 2 m, šíře textilie 2,10 m (DELTA -FLORAXX TOP); 20 m x 2 m (DELTA -FLORAXX)

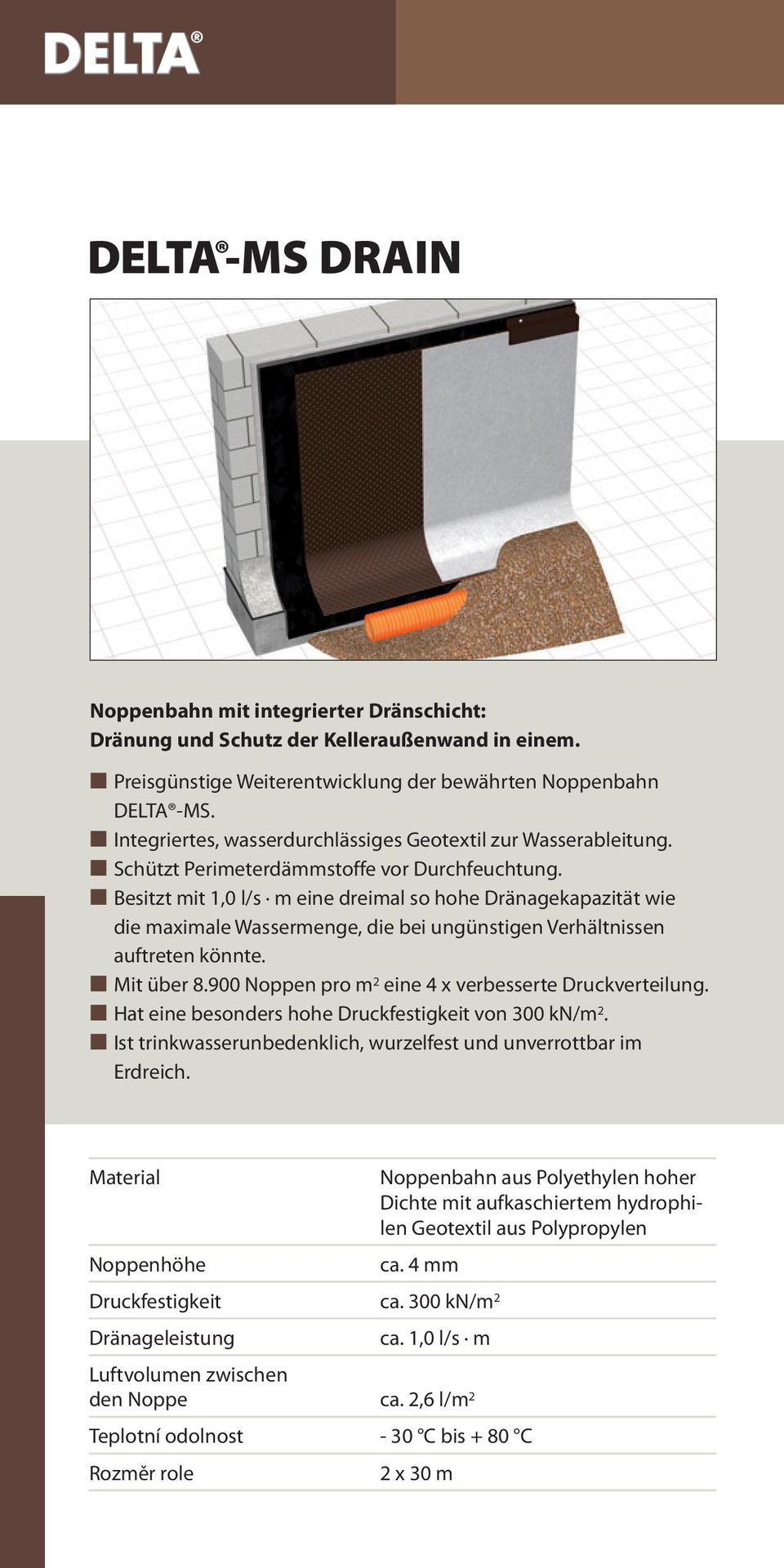

10 DELTA -MS DRAIN Noppenbahn mit integrierter Dränschicht: Dränung und Schutz der Kelleraußenwand in einem. Preisgünstige Weiterentwicklung der bewährten Noppenbahn DELTA -MS. Integriertes, wasserdurchlässiges Geotextil zur Wasserableitung. Schützt Perimeterdämmstoffe vor Durchfeuchtung. Besitzt mit 1,0 l/s m eine dreimal so hohe Dränagekapazität wie die maximale Wassermenge, die bei ungünstigen Verhältnissen auftreten könnte. Mit über Noppen pro m2 eine 4 x verbesserte Druckverteilung. Hat eine besonders hohe Druckfestigkeit von 300 kn/m 2. Ist trinkwasserunbedenklich, wurzelfest und unverrottbar im Erdreich. Material Noppenbahn aus Polyethylen hoher Dichte mit aufkaschiertem hydrophilen Geotextil aus Polypropylen Noppenhöhe ca. 4 mm Druckfestigkeit ca. 300 kn/m 2 Dränageleistung ca. 1,0 l/s m Luftvolumen zwischen den Noppe ca. 2,6 l/m 2 Teplotní odolnost - 30 C bis + 80 C Rozměr role 2 x 30 m

11 DELTA -MS Profilovaná fólie sloužící jako náhrada podkladního betonu, vytvoření odvodňovací vrstvy nebo jako ochrana spodní stavby. Vysoká pevnost v tlaku (ca. 250 kn/m 2 ) pro ještě vyšší spolehlivost. Nízké bodové zatížení díky velkému počtu nopů (přes nopů/m 2 ) Univerzální ochrana všech tlakově zatížitelných podkladů a izolací. Rychlá a cenově nepřekonatelná náhrada podkladního betonu v rolích. Spolehlivé oddělení spodní stavby od vlhkého podloží. Chrání potěry před vzlínající vlhkostí. Bez vlivu na kvalitu pitné vody, nehnije. Rychlá pokládka z role, široká rozměrová řada. Materiál profilované fólie Vysokohustotní speciální polyetylén Výška nopů ca. 8 mm Pevnost v tlaku ca. 250 kn/m 2 Objem vzduchu mezi nopy ca. 5,3 l/m 2 Teplotní odolnost - 30 C až + 80 C Rozměr role 1 x 20 m, 1,5 x 20 m, 2 x 20 m, 2,4 x 20 m, 3 x 20 m

12 DELTA -MS 20 Vysoká drenážní kapacita ve dvouplášťových konstrukcích. Pevné, odolné nopy s extrémně vysokou drenážní kapacitou. Lze položit vodorovně i svisle např. jako ztracené bednění mezi pažící stěnou ze stříkaného betonu nebo milánskou pažící stěnou a obvodovou betonovou stěnou nové budovy. Stříkaný beton působí zároveň jako filtr pro malé částice zeminy, struktura nopů se nezanáší. Nehnijící, odolná chemikáliím, nemá vliv na kvalitu pitné vody. NOVINKA: nopy ve tvaru osmiúhelníku s dodatečnými výztužnými žebry! O 33 % vyšší pevnost než dosud! Prodloužení životnosti! Větší kontaktní plocha k podkladu! Materiál Vysokohustotní speciální polyetylén Výška nopů ca. 20 mm Pevnost v tlaku ca. 200 kn/m 2 Drenážní kapacita ca. 10 l/m s Objem vzduchu mezi nopy ca. 14 l/m 2 Teplotní odolnost - 30 C až + 80 C Rozměr role 2 x 20 m

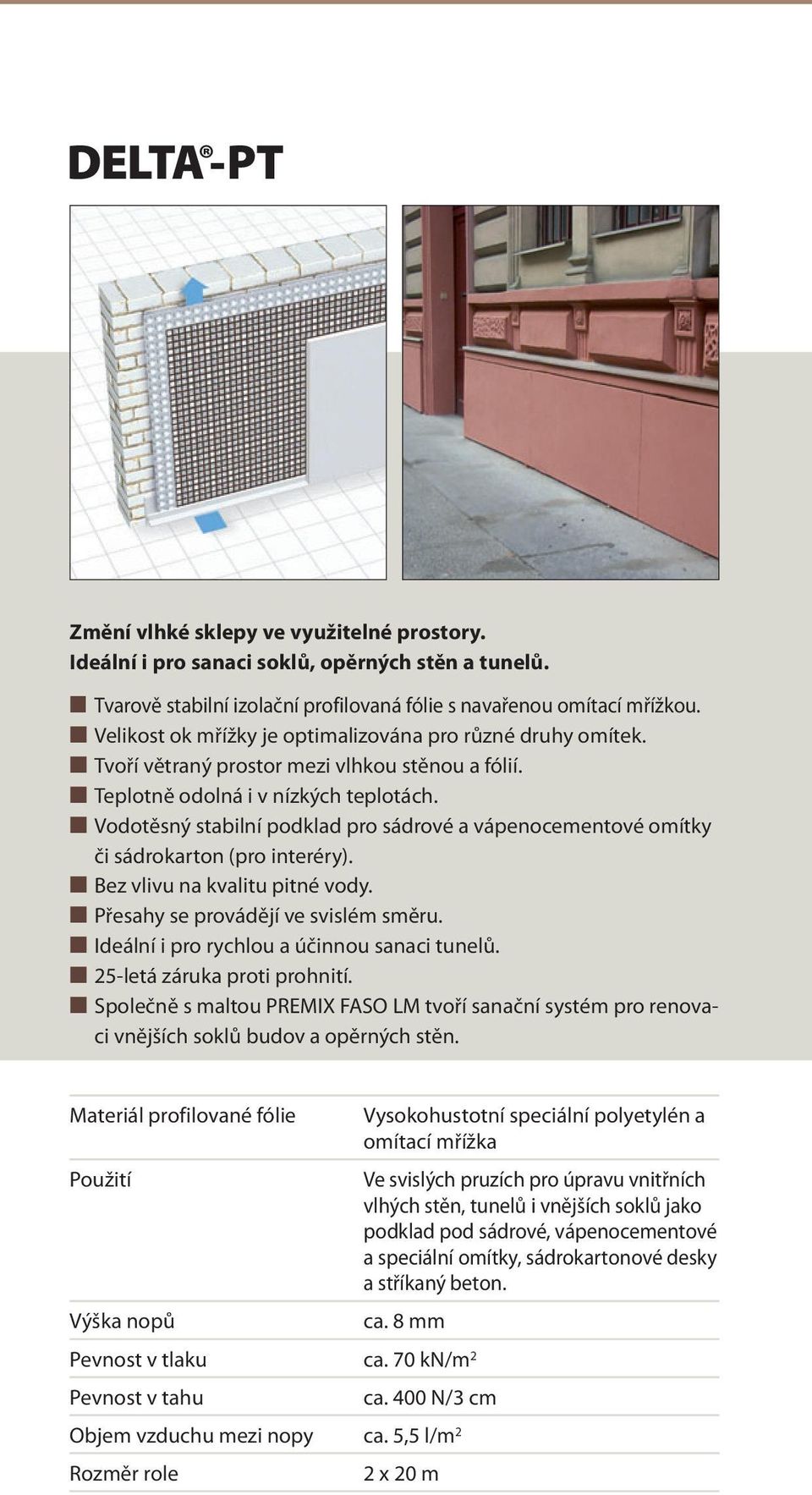

13 DELTA -PT Změní vlhké sklepy ve využitelné prostory. Ideální i pro sanaci soklů, opěrných stěn a tunelů. Tvarově stabilní izolační profilovaná fólie s navařenou omítací mřížkou. Velikost ok mřížky je optimalizována pro různé druhy omítek. Tvoří větraný prostor mezi vlhkou stěnou a fólií. Teplotně odolná i v nízkých teplotách. Vodotěsný stabilní podklad pro sádrové a vápenocementové omítky či sádrokarton (pro interéry). Bez vlivu na kvalitu pitné vody. Přesahy se provádějí ve svislém směru. Ideální i pro rychlou a účinnou sanaci tunelů. 25-letá záruka proti prohnití. Společně s maltou PREMIX FASO LM tvoří sanační systém pro renovaci vnějších soklů budov a opěrných stěn. Materiál profilované fólie Vysokohustotní speciální polyetylén a omítací mřížka Použití Ve svislých pruzích pro úpravu vnitřních vlhých stěn, tunelů i vnějších soklů jako podklad pod sádrové, vápenocementové a speciální omítky, sádrokartonové desky a stříkaný beton. Výška nopů ca. 8 mm Pevnost v tlaku ca. 70 kn/m 2 Pevnost v tahu ca. 400 N/3 cm Objem vzduchu mezi nopy ca. 5,5 l/m 2 Rozměr role 2 x 20 m

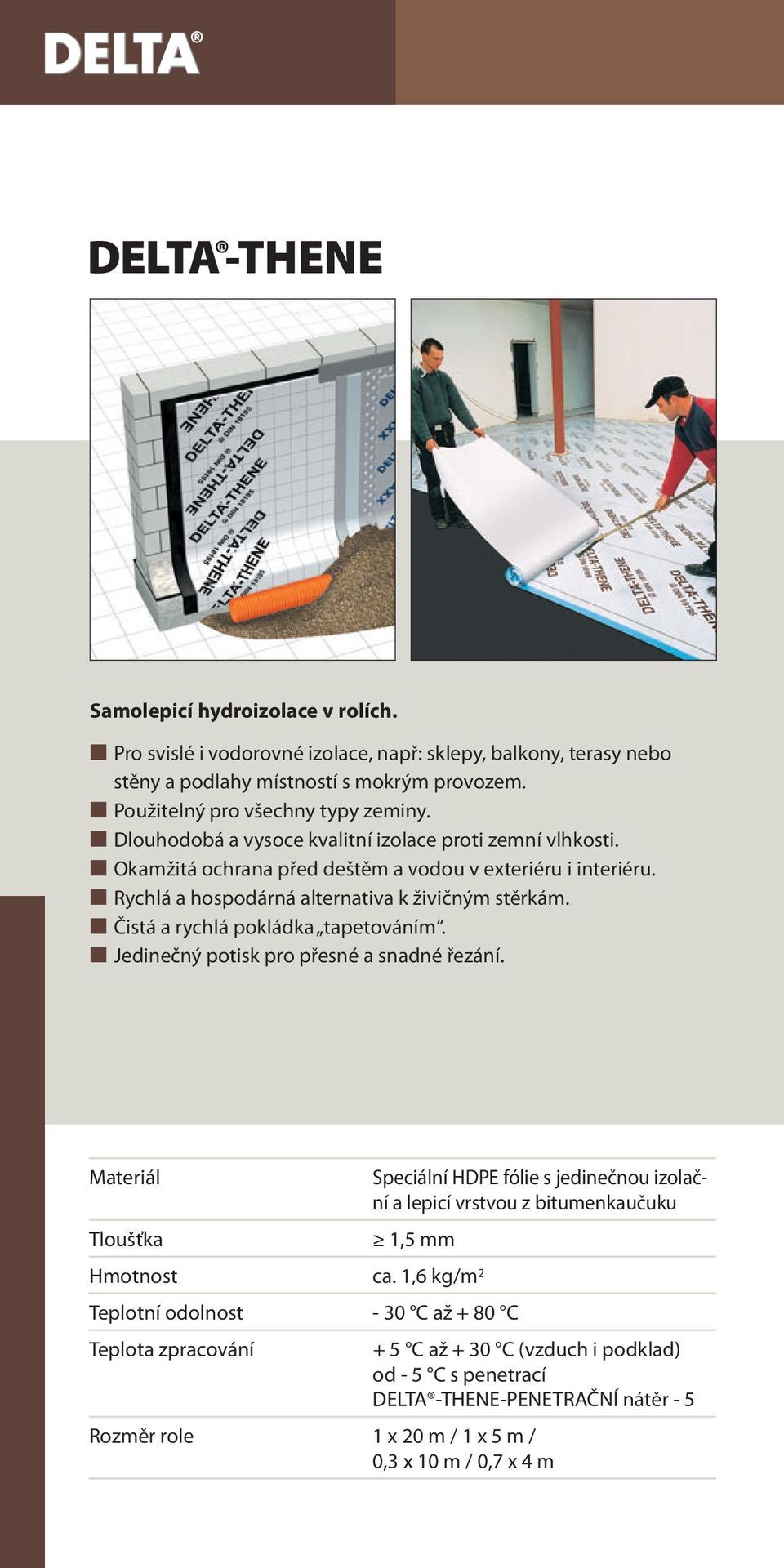

14 DELTA -THENE Samolepicí hydroizolace v rolích. Pro svislé i vodorovné izolace, např: sklepy, balkony, terasy nebo stěny a podlahy místností s mokrým provozem. Použitelný pro všechny typy zeminy. Dlouhodobá a vysoce kvalitní izolace proti zemní vlhkosti. Okamžitá ochrana před deštěm a vodou v exteriéru i interiéru. Rychlá a hospodárná alternativa k živičným stěrkám. Čistá a rychlá pokládka tapetováním. Jedinečný potisk pro přesné a snadné řezání. Materiál Speciální HDPE fólie s jedinečnou izolační a lepicí vrstvou z bitumenkaučuku Tloušťka 1,5 mm Hmotnost ca. 1,6 kg/m 2 Teplotní odolnost - 30 C až + 80 C Teplota zpracování + 5 C až + 30 C (vzduch i podklad) od - 5 C s penetrací DELTA -THENE-PENETRAČNÍ nátěr - 5 Rozměr role 1 x 20 m / 1 x 5 m / 0,3 x 10 m / 0,7 x 4 m

15 DELTA -DPC Spolehlivá zábrana proti vzlínající vlhkosti. Chrání zdivo před vzlínající vlhkostí. Vysoce pružný materiál se zdrsněním na obou stranách. Vhodná i pod lité potěry. I pro dodatečné vkládání při sanaci stěn. Snášenlivá s asfaltem, nehnijící, UV stabilizovaná. Spolehlivá i při extrémních teplotách. Materiál Polyolefín Povrch Károvaný, zdrsněný, černé barvy Tloušťka včetně profilace ca. 0,4 mm Chování v ohybu za chladu Bez zlomů, bez trhlin (DIN 16726) Śíře role 11,5 / 17,5 / 25 / 30 / 40 / 50 / 60 / 75 / 100 / 150 cm Délka role 25 m

16 Přesvědčte se sami o výhodách systémů DELTA! DELTA je registrovaná ochranná známka firmy Ewald Dörken AG, Herdecke. Dörken s.r.o. Nad Vinným potokem 2 CZ Praha 10-Vršovice Tel.: , Fax: dorken@dorken.cz Člen skupiny Dörken
