Uživatelský návod MALDEN / BALBI / ALTAR

Transkript

1 Uživatelský návod MALDEN / BALBI / ALTAR Systém HANDY HYDRO AIR LIGHT - -

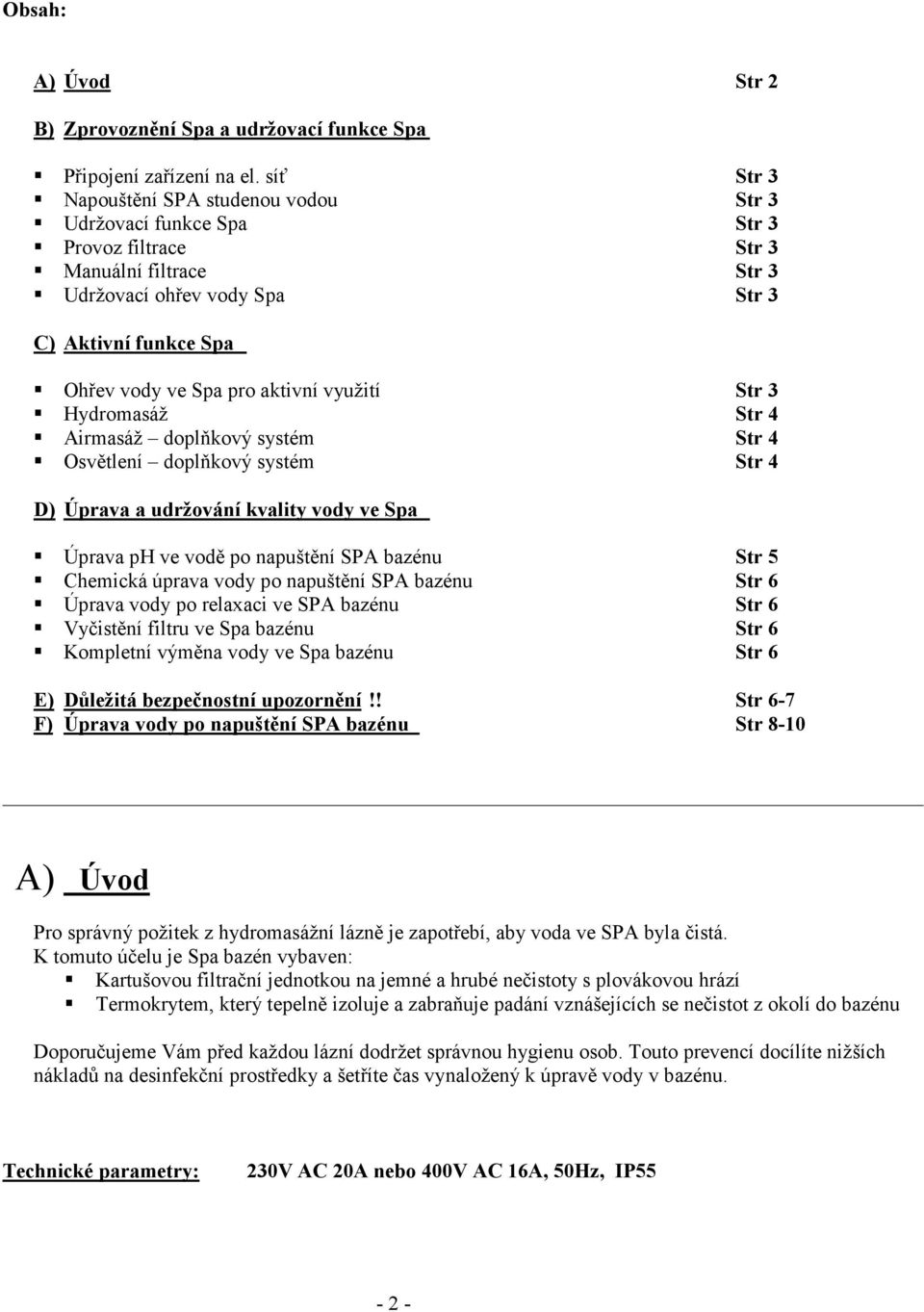

2 Obsah: A) Úvod Str 2 B) Zprovoznění Spa a udržovací funkce Spa Připojení zařízení na el. síť Str 3 Napouštění SPA studenou vodou Str 3 Udržovací funkce Spa Str 3 Provoz filtrace Str 3 Manuální filtrace Str 3 Udržovací ohřev vody Spa Str 3 C) Aktivní funkce Spa Ohřev vody ve Spa pro aktivní využití Str 3 Hydromasáž Str 4 Airmasáž doplňkový systém Str 4 Osvětlení doplňkový systém Str 4 D) Úprava a udržování kvality vody ve Spa Úprava ph ve vodě po napuštění SPA bazénu Str 5 Chemická úprava vody po napuštění SPA bazénu Str 6 Úprava vody po relaxaci ve SPA bazénu Str 6 Vyčistění filtru ve Spa bazénu Str 6 Kompletní výměna vody ve Spa bazénu Str 6 E) Důležitá bezpečnostní upozornění!! Str 6-7 F) Úprava vody po napuštění SPA bazénu Str 8-0 A) Úvod Pro správný požitek z hydromasážní lázně je zapotřebí, aby voda ve SPA byla čistá. K tomuto účelu je Spa bazén vybaven: Kartušovou filtrační jednotkou na jemné a hrubé nečistoty s plovákovou hrází Termokrytem, který tepelně izoluje a zabraňuje padání vznášejících se nečistot z okolí do bazénu Doporučujeme Vám před každou lázní dodržet správnou hygienu osob. Touto prevencí docílíte nižších nákladů na desinfekční prostředky a šetříte čas vynaložený k úpravě vody v bazénu. Technické parametry: 230V AC 20A nebo 400V AC 6A, 50Hz, IP55-2 -

3 Trysky: Každá tryska určená pro hydromasáž je manuálně uzavíratelná. Pootočením směrem doprava se tryska uzavírá a reguluje se tím i intenzita masážního proudu vody. Otočením trysky směrem doleva a překonáním dorazu je možné trysku vyjmout a vyčistit. Trysky stejného průměru lze mezi sebou vyměňovat. Trysku, která je zapojena do okruhu ohřevu, nelze uzavřít. B) Zprovoznění Spa a udržovací funkce Spa Připojení Spa na el. síť 230V 50 Hz ) Připojte Spa na elektrickou síť 2) Pomocí šroubováku otevřete přední blok kabinetu a tento blok vyjměte z opláštění kabinetu 3) Pokud budete chtít změnit časové nastavení, otevřete průhledné plastové víčko elektrokrabice a nadzvedněte plastové víčko digitálního spínacího modulu 4) Přidržte tlačítko PRG 5) Nastavte denní čas, den, měsíc a rok podle přiloženého návodu k digitálnímu modulu 6) Zapněte jistič 230V/50Hz/20A (Při změně letního času na zimní a naopak je funkce automatizována) Digitální spínací hodiny Napouštění Spa ) Napusťte Spa vodou tak, aby byl skimmer filtru pod hladinou min. 2cm. 2) Potenciometr na tělese topení stáhněte na minimum. 3) Zhruba po hodinovém chodu filtračního čerpadla potenciometr nastavte na požadovanou teplotu ohřívání vody ve Spa. Udržovací funkce SPA ) Udržovací režim filtrování vody ve Spa, zajišťují digitální spínací hodiny, umístěné v elektrokrabici (zapínají a vypínají intervaly filtrace vody). 2) Topení udržuje automaticky nastavenou teplotu vody nebo minimální provozní teplotu 0 C při nižších okolních teplotách. 3) Tyto úkony jsou již nastaveny a některé lze měnit podle potřeby -viz níže

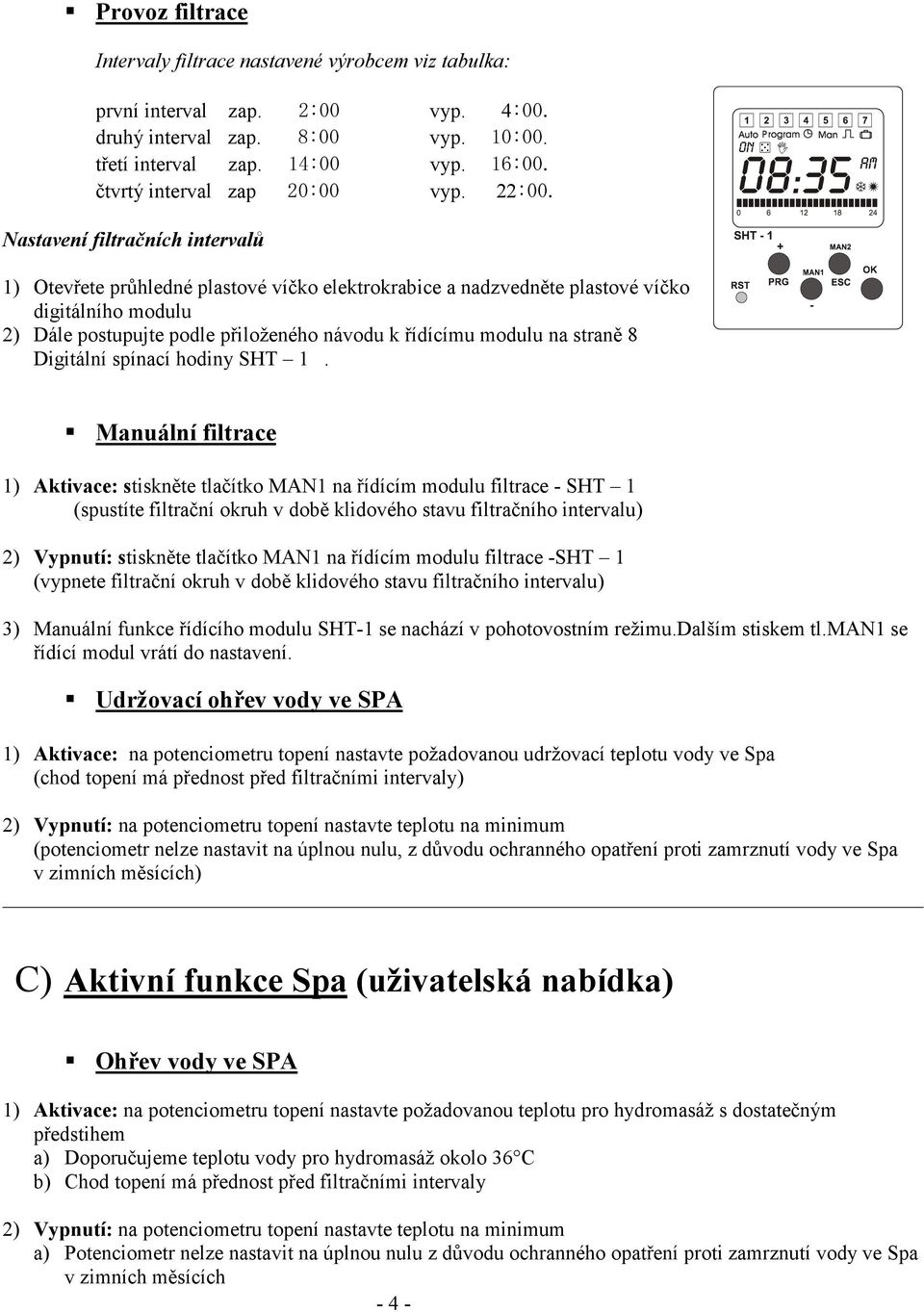

4 Provoz filtrace Intervaly filtrace nastavené výrobcem viz tabulka: první interval zap. 2:00 vyp. 4:00. druhý interval zap. 8:00 vyp. 0:00. třetí interval zap. 4:00 vyp. 6:00. čtvrtý interval zap 20:00 vyp. 22:00. Nastavení filtračních intervalů ) Otevřete průhledné plastové víčko elektrokrabice a nadzvedněte plastové víčko digitálního modulu 2) Dále postupujte podle přiloženého návodu k řídícímu modulu na straně 8 Digitální spínací hodiny SHT. Manuální filtrace ) Aktivace: stiskněte tlačítko MAN na řídícím modulu filtrace - SHT (spustíte filtrační okruh v době klidového stavu filtračního intervalu) 2) Vypnutí: stiskněte tlačítko MAN na řídícím modulu filtrace -SHT (vypnete filtrační okruh v době klidového stavu filtračního intervalu) 3) Manuální funkce řídícího modulu SHT- se nachází v pohotovostním režimu.dalším stiskem tl.man se řídící modul vrátí do nastavení. Udržovací ohřev vody ve SPA ) Aktivace: na potenciometru topení nastavte požadovanou udržovací teplotu vody ve Spa (chod topení má přednost před filtračními intervaly) 2) Vypnutí: na potenciometru topení nastavte teplotu na minimum (potenciometr nelze nastavit na úplnou nulu, z důvodu ochranného opatření proti zamrznutí vody ve Spa v zimních měsících) C) Aktivní funkce Spa (uživatelská nabídka) Ohřev vody ve SPA ) Aktivace: na potenciometru topení nastavte požadovanou teplotu pro hydromasáž s dostatečným předstihem a) Doporučujeme teplotu vody pro hydromasáž okolo 36 C b) Chod topení má přednost před filtračními intervaly 2) Vypnutí: na potenciometru topení nastavte teplotu na minimum a) Potenciometr nelze nastavit na úplnou nulu z důvodu ochranného opatření proti zamrznutí vody ve Spa v zimních měsících - 4 -

5 Hydromasáž ) Aktivace: stiskněte pneumatické tlačítko - Hydro 2) Vypnutí: stiskněte pneumatické tlačítko - Hydro HYDRO Airmasáž doplňkový systém ) Aktivace: stiskněte tlačítko Air 2) Vypnutí: stiskněte tlačítko Air AIR Osvětlení doplňkový systém 3) Aktivace: stiskněte tlačítko Light 4) Vypnutí: stiskněte tlačítko Light LIGHT D) Úprava a udržování kvality vody Při každém novém napuštění Spa vodou a při jeho dalším užívání musíte chemicky upravovat vodu. Postup a množství dávkování koncentrátů máte uvedený níže nebo na plastové nádobě chemických prostředků. Úprava ph ve vodě po napuštění Spa bazénu ) Podle návodu v krabičce oxi testeru proveďte měření pro úpravu ph ve vodě Spa 2) Ideální hodnota ph je v rozmezí 7,2 7,6 3) Z příslušné nádobky ph, podle měření, naberte požadované množství prášku 4) Prášek opatrně aplikujte do nádobky s vodou 5) Roztok důkladně promíchejte, až se prášek úplně rozpustí 6) Obsah nádobky rozlijte napříč Spa bazénem 7) Spusťte hydromasáž a nechte ji běžet nejméně minutu 8) Aktivní jednotky následně vypněte - 5 -

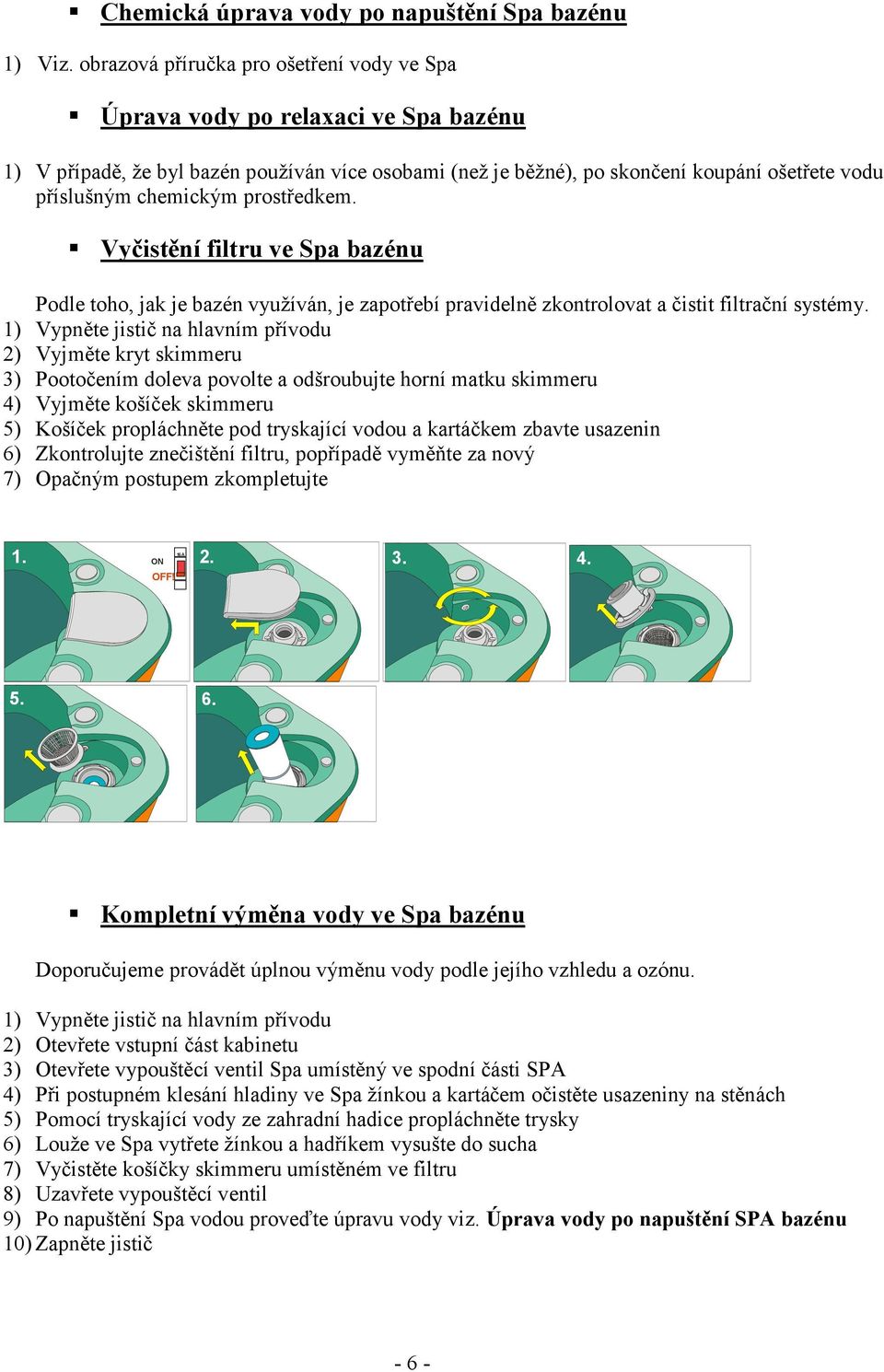

6 Chemická úprava vody po napuštění Spa bazénu ) Viz. obrazová příručka pro ošetření vody ve Spa Úprava vody po relaxaci ve Spa bazénu ) V případě, že byl bazén používán více osobami (než je běžné), po skončení koupání ošetřete vodu příslušným chemickým prostředkem. Vyčistění filtru ve Spa bazénu Podle toho, jak je bazén využíván, je zapotřebí pravidelně zkontrolovat a čistit filtrační systémy. ) Vypněte jistič na hlavním přívodu 2) Vyjměte kryt skimmeru 3) Pootočením doleva povolte a odšroubujte horní matku skimmeru 4) Vyjměte košíček skimmeru 5) Košíček propláchněte pod tryskající vodou a kartáčkem zbavte usazenin 6) Zkontrolujte znečištění filtru, popřípadě vyměňte za nový 7) Opačným postupem zkompletujte. ON OFF! 6A Kompletní výměna vody ve Spa bazénu Doporučujeme provádět úplnou výměnu vody podle jejího vzhledu a ozónu. ) Vypněte jistič na hlavním přívodu 2) Otevřete vstupní část kabinetu 3) Otevřete vypouštěcí ventil Spa umístěný ve spodní části SPA 4) Při postupném klesání hladiny ve Spa žínkou a kartáčem očistěte usazeniny na stěnách 5) Pomocí tryskající vody ze zahradní hadice propláchněte trysky 6) Louže ve Spa vytřete žínkou a hadříkem vysušte do sucha 7) Vyčistěte košíčky skimmeru umístěném ve filtru 8) Uzavřete vypouštěcí ventil 9) Po napuštění Spa vodou proveďte úpravu vody viz. Úprava vody po napuštění SPA bazénu 0) Zapněte jistič - 6 -

7 DŮLEŽITÉ BEZPEČNOSTNÍ UPOZORNĚNÍ!!!!! Nikdy nenechávejte děti bez dozoru ve Spa nebo pohybovat se v jeho blízkosti bez zajištění horního krytu. Dejte pozor na přenosné elektrospotřebiče, které nesmí být v dosahu z bazénu Spa (rádia, el. sekačky, el. grily, apod.) Nikdy v bazénu nekoupejte zvířata Při používání Spa musí být boční opláštění kompletní a uzavřené Dodržujte pokyny uvedené na návodech desinfekce Chemii uchovávejte zásadně mimo dosah dětí v originálních baleních, nejlépe uzamčené Nemíchejte různé chemie dohromady Po použití bazénu a ošetřování vody chemií se vždy dobře opláchněte Koupání v bouřce je přímo životu nebezpečné. V zimních a extrémně teplých měsících v bazénu ve venkovních prostorech nepřekračujte dobu relaxace 20 minut. Vysoká či nízká teplota vody v bazénu může negativně působit na váš organismus Přes zimní měsíce u venkovního zabudování musí být zařízení připojené na el. síť pro zajištění funkce ohřevu proti zamrznutí Důležité upozornění pro venkovní bazény v zimních měsících Bazén v případě delší odstávky nebo poruchy je nutné zabezpečit proti zamrznutí tímto způsobem. Otevřít vypouštěcí ventily. Pokud systém obsahuje airmasáž spustit vysoušení při prázdném bazénu. Odpojit od přívodu el. energie Povolit všechny možné příruby na komponentech (čerpadla, topení) Zbytkové louže v bazénu vybrat kyblíkem a vysušit pěnovou houbou Bazén s termokrytem zakrýt plachtou TEiKO nebo jinou plachtou z PVC. UN uživatelský návod Spa HANDY d2 05 Uživatelský návod SPA HANDY - 7 -

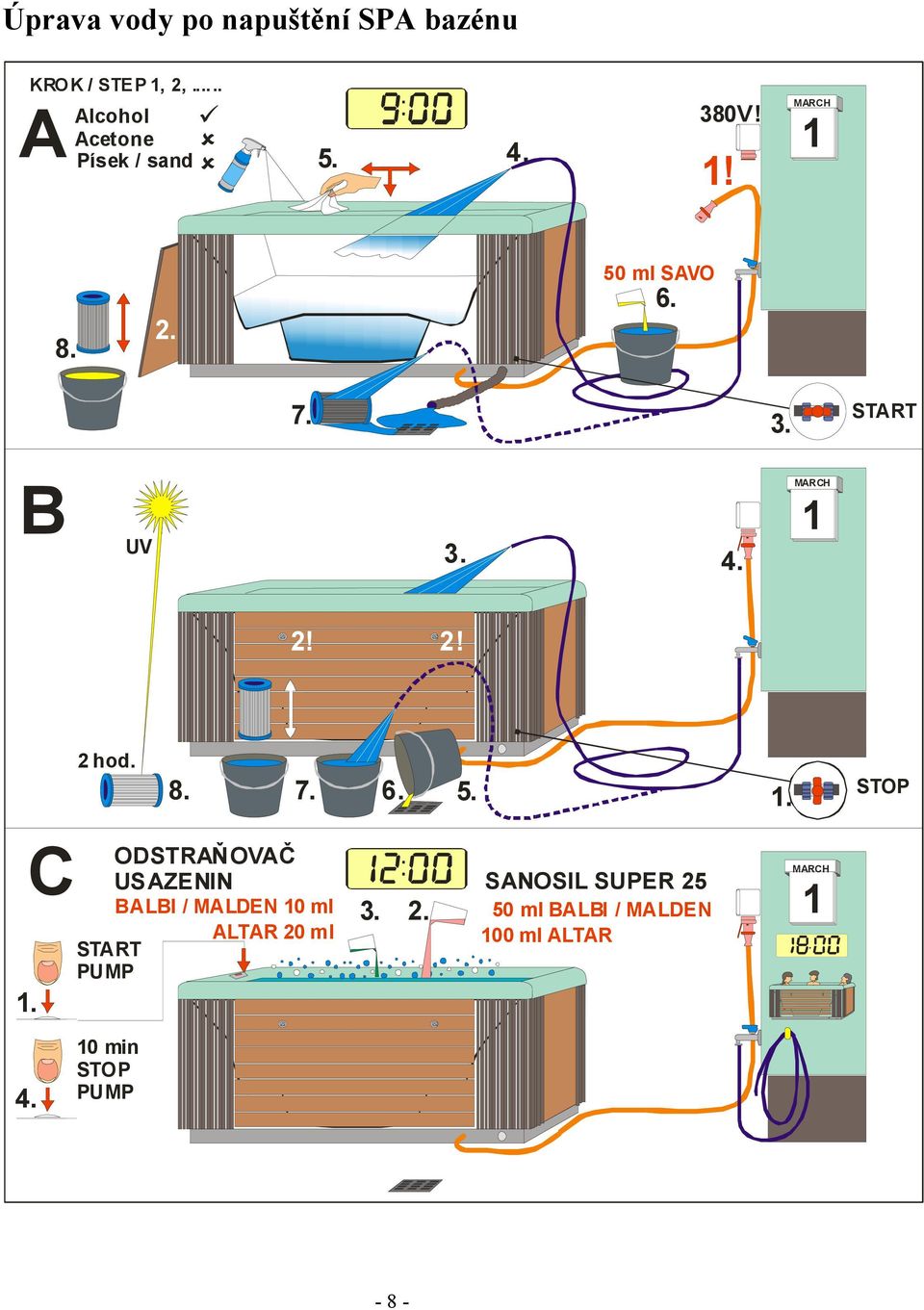

8 Úprava vody po napuštění SPA bazénu KROK / STEP, 2,... A Alcohol Acetone Písek / sand V!! MARCH ml SAVO B UV 4. MARCH 2! 2! 2 hod C ODSTRAŇOVAČ USAZENIN BALBI / MALDEN 0 ml ALTAR 20 ml 50 ml BALBI / MALDEN 00 ml ALTAR MARCH 4. 0 min - 8 -

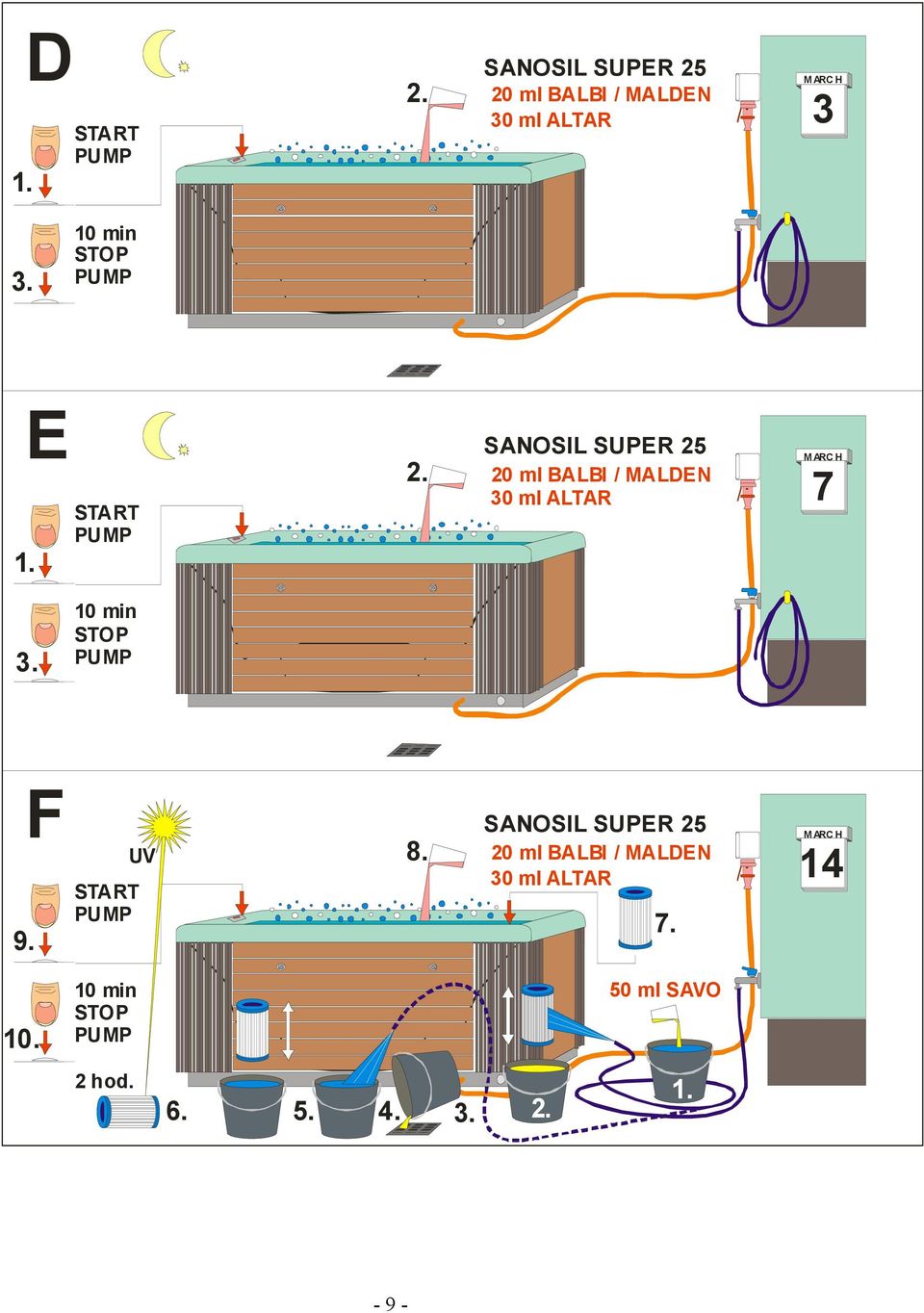

9 . D 20 ml BALBI / MALDEN 30 ml ALTAR 3 M ARC H 0 min. E 20 ml BALBI / MALDEN 30 ml ALTAR M ARC H 7 0 min 9. F UV ml BALBI / MALDEN 30 ml ALTAR 7. M ARC H min 50 ml SAVO 2 hod

10 . G 20 ml BALBI / MALDEN 30 ml ALTAR MAR CH 2 0 min. H 20 ml BALBI / MALDEN 30 ml ALTAR MARCH 28 0 min I = A V!! A PRIL MAY ml SAVO 6. APRIL APRIL NOVÝ NEW
