1 P.O.Box 2, Pražská 14, č.p. 87, Plzeň Tel.: , fax: Vodohospodářský podnik a.s. Zadávací dokumentace + dopracování pro provádění stavby

2 1852: ČOV Dýšina Vodohospodářský podnik a.s. 1 SO 4.51 Kanalizační přivaděč SO 4.52 Hrubé předčištění SO 4.53 Biologické čištění SO 4.54 Dosazovací nádrže SO 4.55 Dmychárna SO 4.56 Kalové hospodářství SO 4.57 Provozní budova SO 4.58 Spojovací potrubí SO 4.59 Venkovní osvětlení SO 4.60 Oplocení, vrata, vrátka SO 4.61 Komunikace a zpevněné plochy SO 4.62 Nezpevněné plochy, sadové úpravy SO 4.63 Demolice stávajících objektů...36 D1.03 Podrobná specifikace objektů 1

3 1852: ČOV Dýšina Vodohospodářský podnik a.s. odbourání a tryskání narušeného betonu do tl. 30 mm 90 m 2 vyplnění hnízd a prasklin hmotou zvětšující objem, odmaštění 90 m 2!" spojovací můstek ke spojení stáv. a nového betonu 90 m 2 celoplošná uzavírací neprofilační stěrka tl. 15 mm 90 m 2 hydroizolační nátěr zajišťující vodoodolnost zejména krystalizací v kapilárách 90 m 2 # # $ odstraňování stávajícího nátěru Výměry jsou odvozené z fotodokumentace a kontrolního zaměření. Výsledné výměry jsou odvozené z hmotnosti jednotl. prvků ocelové konstrukce. Hmotnost ocelových prvků na betonovém mostu i ocelové konstrukci (vč. zábradlí, schodišť a žebříků) byla odhadnuta na 7,7 t,což představuje při přepočtu 1 t = 30 m 2 plochu 230 m 2 nátěrů. kartáčování obrušování 10 % plochy oprašování plochy odmašťování plochy 1 x základní nátěr syntetický jednosložkový včetně dodávky nátěru 1 x základní nátěr polyuretanový dvousložkový včetně dodávky nátěru 2 x vrchní nátěr polyuretanový dvousložkový včetně dodávky nátěru D1.03 Podrobná specifikace objektů 2

4 L 50/50/5 mm. Tyč bude osazena na stávající nosnou konstrukci přivařením ve tvaru žlabu 1852: ČOV Dýšina Vodohospodářský podnik a.s. V vybourání poklopu stáv. vodoměrné šachty, osazení nového lit. studničního poklopu 700 x 700 mm, zateplovací dřevěný poklop s izolací polystyrenem tl. 100 mm. # Osazení kompozitových pororoštů na pochozí lávce dl. cca 29 m, demontáž původních ocelových roštů. a) izolační rohož tl. 150 mm voda, tl. 100 mm LHT 300 mm; dodávka b) ovinutí folií PVC tl. 1 mm a pozink drátem, dodávka c) krytí hliníkovým plechem tl. 0,36 mm, spoje nýtováním, kompl. dodávka d) montáž izolace potrubí dvouvrstvá - montáž oplechování izolace pevného potrubí - montáž oplechování izolace ohybů potrubí - přesuny hmot TOPNÉHO KABELU D1.03 Podrobná specifikace objektů 3

5 # demontáž stáv. stavítka DN 300 mm vč. dálkového ovládání 1852: ČOV Dýšina Vodohospodářský podnik a.s. Vzorový příčný řez tepelnou izolací trub LHT 300 a ~PE Ø 63 ~1:10. Topný kabel viz dodávka elektro dodávka a montáž stavítka z nerezové oceli vč. dálkového ovládání - deskové stavítko DN 300 mm vč. rámu k připevnění na stěnu, - ovládání vřetenovou tyčí vyvedenou nad stropní desku, - stojan dálkového ovládání s ručním kolem, kotvení do betonové stropní desky zednické výpomoce související s osazováním nové armatury (bourání, dobetonování) vyčištění komory od nánosů cca 5 m 3, odvoz na skládku sanace povrchu komory, tryskání, oplach, vyspravení správkovou maltou, 2x nátěr práškovou nátěrovou hmotou určenou k antikorozní ochraně oceli, betonu, omítek a dalších materiálů s dobrou přilnavostí,barva šedá cca 0,3 kg/m 2 ; cca 50 m 2 dosypání, terénních nerovností v tl. 0,5 m na ploše 100 m 2 zpevnění svahu kombinací kamenné rovnaniny z lomového kamene s poštěrkováním. # Zpevnění bude zavázáno do svahu. Úprava bude provedena na ploše cca 20 x 5 m. D1.03 Podrobná specifikace objektů 4

6 1852: ČOV # Dýšina Vodohospodářský podnik a.s.! Provizorní opatření: - provizorní přemístění ručních česlí z česlovny do profilu stávajícího lapáku štěrku včetně vybourání, přemístění a osazení, dobetonování 1 kpl - provizorní obtok od starého LŠ do dešťové zdrže 1 kpl DN 400 mm dl. 20 m včetně zemních prací Bourání betonových stěn a opětná vysprávka, hrázkování Čerpací agregát GFHU + doplňky a hadice Elektrické připojení dl. cca 10 m - zrušení provizoria # 1 kpl Přeložka vodovodní přípojky Ø 6/4 2 dl. 12 m 1. Úprava stávající podlahy vyčištění podlahy 12 m 2 diagnostika, odtrhové zkoušky tryskání plochy abrazivem 12 m 2 vyříznutí zaolejovaného betonu tl. 100 mm, vyfoukání 15% plochy 2 m 2 dobetonování hlazeným betonem C 30/37 s PP vlákny do tl. 100 mm 12 m 2 uzavírací vrstva 12 m 2 : penetrace betonu - nízkoviskózní univerzální penetrační a vyrovnávací vrstva na bázi epoxid. pryskyřic bez rozpouštědel D1.03 Podrobná specifikace objektů 5

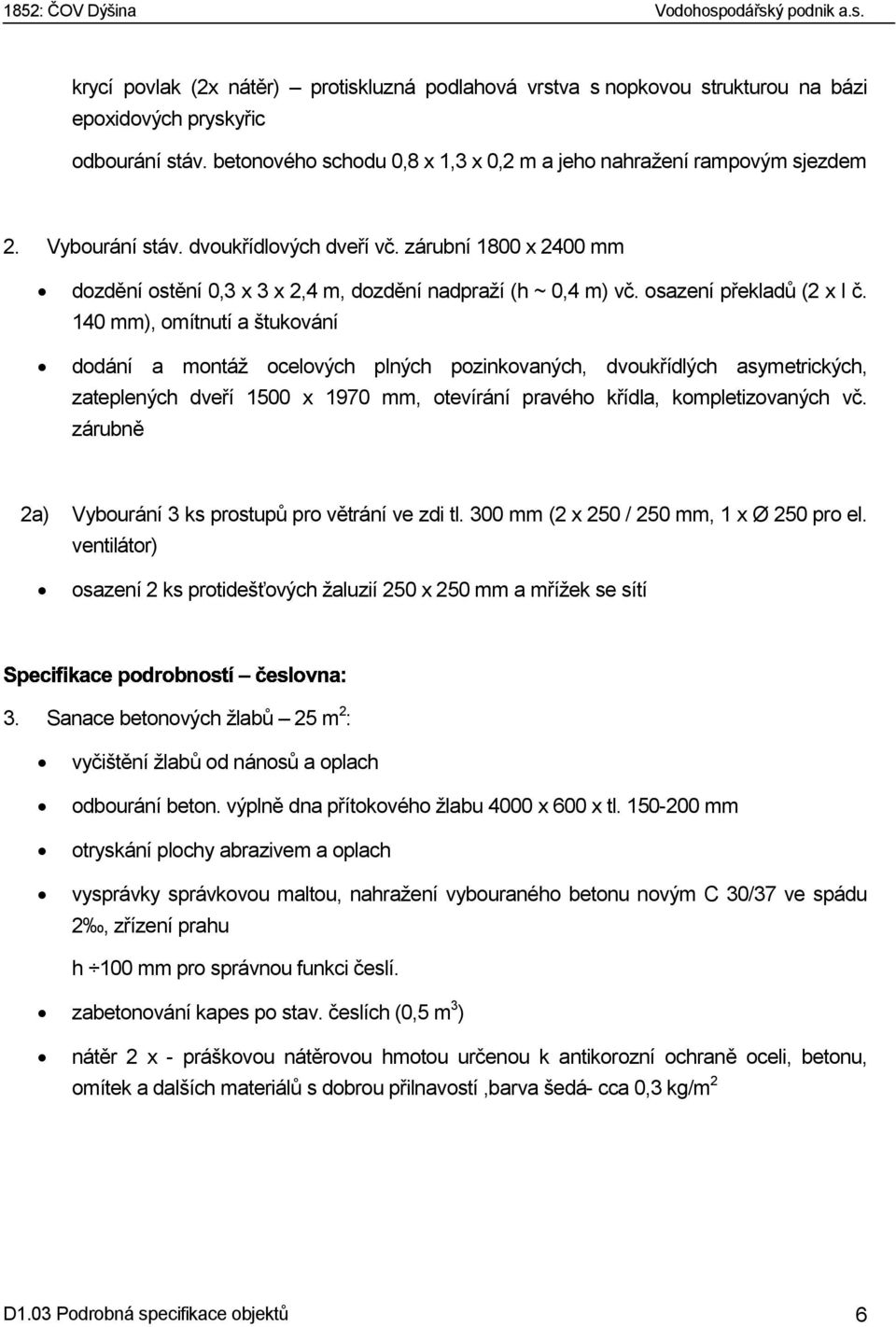

7 krycí povlak (2x nátěr) protiskluzná podlahová vrstva s nopkovou strukturou na bázi epoxidových pryskyřic odbourání stáv. betonového schodu 0,8 x 1,3 x 0,2 m a jeho nahražení rampovým sjezdem 2. Vybourání stáv. dvoukřídlových dveří vč. zárubní 1800 x 2400 mm dozdění ostění 0,3 x 3 x 2,4 m, dozdění nadpraží (h ~ 0,4 m) vč. osazení překladů (2 x I č. 140 mm), omítnutí a štukování dodání a montáž ocelových plných pozinkovaných, dvoukřídlých asymetrických, zateplených dveří 1500 x 1970 mm, otevírání pravého křídla, kompletizovaných vč. zárubně 2a) Vybourání 3 ks prostupů pro větrání ve zdi tl. 300 mm (2 x 250 / 250 mm, 1 x Ø 250 pro el. ventilátor) osazení 2 ks protidešťových žaluzií 250 x 250 mm a mřížek se sítí 3. Sanace betonových žlabů 25 m 2 : vyčištění žlabů od nánosů a oplach odbourání beton. výplně dna přítokového žlabu 4000 x 600 x tl mm otryskání plochy abrazivem a oplach vysprávky správkovou maltou, nahražení vybouraného betonu novým C 30/37 ve spádu 2, zřízení prahu h 100 mm pro správnou funkci česlí. zabetonování kapes po stav. česlích (0,5 m 3 ) nátěr 2 x - práškovou nátěrovou hmotou určenou k antikorozní ochraně oceli, betonu, omítek a dalších materiálů s dobrou přilnavostí,barva šedá- cca 0,3 kg/m 2 D1.03 Podrobná specifikace objektů 6

8 4. Zakrytí kanálu pororošty dodání a osazení pozink. plechových úhelníků 50/70/5 mm pod zhlaví žlabu délka cca 20 m, hmoždinky ā 0,4 m dodání a osazení plných kompozitových pororoštů, výšky 30 mm, nosná šíře 580 mm, celkem 12 bm dodání a montáž ručních deskových stavítek do ocelového pozinkovaného vodícího rámu osazeného do beton. stěn žlabu. Plastové desky budou opatřeny gumovým těsněním Deska PE ~ 640 x 640 x 8 mm ks 3 Vodící rám z nerezového plechu rozměr 50 x 3 mm (pro desku 640 x 640 mm) Σ 18 bm; 3 ks zednické výpomoci, bourání, začištění. 5. Podlaha ~ 25 m 2 otryskání tlakovou vodou výměna stávající dlažby 6. Stěny vnitřní (česlovna + kompresorovna) otryskání a oplach obkladů 43 m 2 přeštukování stěn + 2 x vápenný pačok 80 m 2 7. Úprava dřevěného podhledu uvnitř: fungicidní nátěr 48 m 2 x 2 vně dřevěné obklady a podhledy 40 m 2 x 2 Luxol 8. Vyspravení krytiny ze živičných šindelů 10 % z 80 m 2 = 8 m 2 D1.03 Podrobná specifikace objektů 7

9 9. Úprava omítky fasády Vyspravení omítek 5 m2 1 x penetrační nátěr 2 x finální nátěr dispersní fasádnickou barvou 2 x 115 m 2 odstín RAL 3012 a 8023 viz pohledy 10. Konstrukce klempířské a zámečnické Budou opraveny užitím technologického postupu popsaného u příhradové konstrukce SO 4.51: dveře 1400 x 2000 mm 1x odstín barvy hnědá RAL 8003 dveře 800 x 2000 mm 1 x odstín barvy hnědá RAL 8003 zárubně - 2 x odstín barvy hnědá RAL 8003 zábradlí 12 m 4,5 m 2 plochy, odstín barvy hnědá RAL 8003 kanálové kryty 2 m 2 klempířské výrobky (závětrné a okapové plechy, podokenníky, průvětrníky, okapový systém celkem 30 m 2 RAL 8003) 11. Rozvod vody výměna uzávěru s připojením na hadici rozvod vody z PP Ø 1 dl. 5 m pro ostřik lisu a česlí uzávěr s připojením na hadici 2 x tlaková hadice pro ostřik LP2 Ø 1 dl. 20 m D1.03 Podrobná specifikace objektů 8

10 #! 1852: ČOV Dýšina Vodohospodářský podnik a.s. 1) Plocha pro separátor zpevněná betonová plocha z betonu C 25/30 XC2 XF3 o půdorysném rozměru 2,9 x 5,8 m. Plocha bude odvodněna přes dvorní vpusť s lehkou litinovou mříží Ø 325 mm do odtokového žlabu od LP1 Ø 800 mm skladba, nátěr 18 m 2 2 x - práškovou nátěrovou hmotou určenou k antikorozní ochraně oceli, betonu, omítek a dalších materiálů s dobrou přilnavostí,barva šedá- cca 0,3 kg/m 2 beton. deska tl. 200 mm 3,5 m 3, bednění desky výztuž desky KARI síť 6,3/100 x 6,3/100 mm; 2,5 x 6 m 2 ks (152 kg) podkladní beton C 25/30 tl. 100 mm 2 m 3 štěrkový polštář tl. 600 mm x 8,5 m 3 výkop v zemině tř. IV. 18,2 (1,9 x 4,9 x x 0,8 mm) = 11 m 3 (vybourání stávající jímky viz SO 4.63) základová spára bude zhutněna na Edef = 40 MPa 2) Lapáky písku LP1 a LP2 rozměry LP1 LP2 Ø 800 mm 1500 mm hloubka 4500 mm 4500 mm vnitřní plášť 12 m 2 23 m 2 povrch zhlaví LP 15 m 2 28 m 2 3) Sanace stěn LP1 a LP2 vyčištění LP od nánosů 1 m 3 4 m 3 otryskání vnitř. plochy abrazivem, odvoz odpadu 27 m 2 51 m 2 diagnostika a odtahové zkoušky vysprávka betonu 10% plochy 3 m 3 5 m 2 D1.03 Podrobná specifikace objektů 9

11 uzavírací nátěry penetrace betonu- nízkoviskózní univerzální penetrační a vyrovnávací vrstva na bázi epoxid. pryskyřic bez rozpouštědel 27 m 2 51 m 2 krycí povlak- protiskluzná podlahová vrstva s nopkovou strukturou na bázi epoxidových pryskyřic 27 m 2 x 2 51 m 2 x 2 4) Sanace vnitřních ploch, žlabů, zhlaví až k UT LP1 LP2 délka žlabu 7 m 6 m plocha stěn žlabu 20 m 2 21 m 2 vyčištění žlabu tlakovou vodou otryskání vnitř. plochy abrazivem 20 m 2 21 m 2 diagnostika a odtahové zkoušky vysprávka betonu 20 % plochy 4 m 2 4 m 2 uzavírací nátěry penetrace betonu - nízkoviskózní univerzální penetrační a vyrovnávací vrstva na bázi epoxid. pryskyřic bez rozpouštědel 20 m 2 21 m 2 krycí povlak 2 x protiskluzná podlahová vrstva s nopkovou strukturou na bázi epoxidových pryskyřic 20 m 2 x 2 21 m 2 x 2 5) Sanace ocel. zábradlí v kolo obou LP Sanace bude provedena užitím technologického postupu popsaného u příhradové konstrukce SO 4.51, nátěry v odstínu RAL 8003 ocelové lávky z rýhovaného plechu tl. 5 mm 2 m 2 2 m 2 ocelové trubkové zábradlí ΣØ 28 m + 48 m 4 m 2 7,2 m 2 demontáž stáv. provizorního vnitřního zábradlí mezi LP ~ 30 m trubek 150 kg D1.03 Podrobná specifikace objektů 10

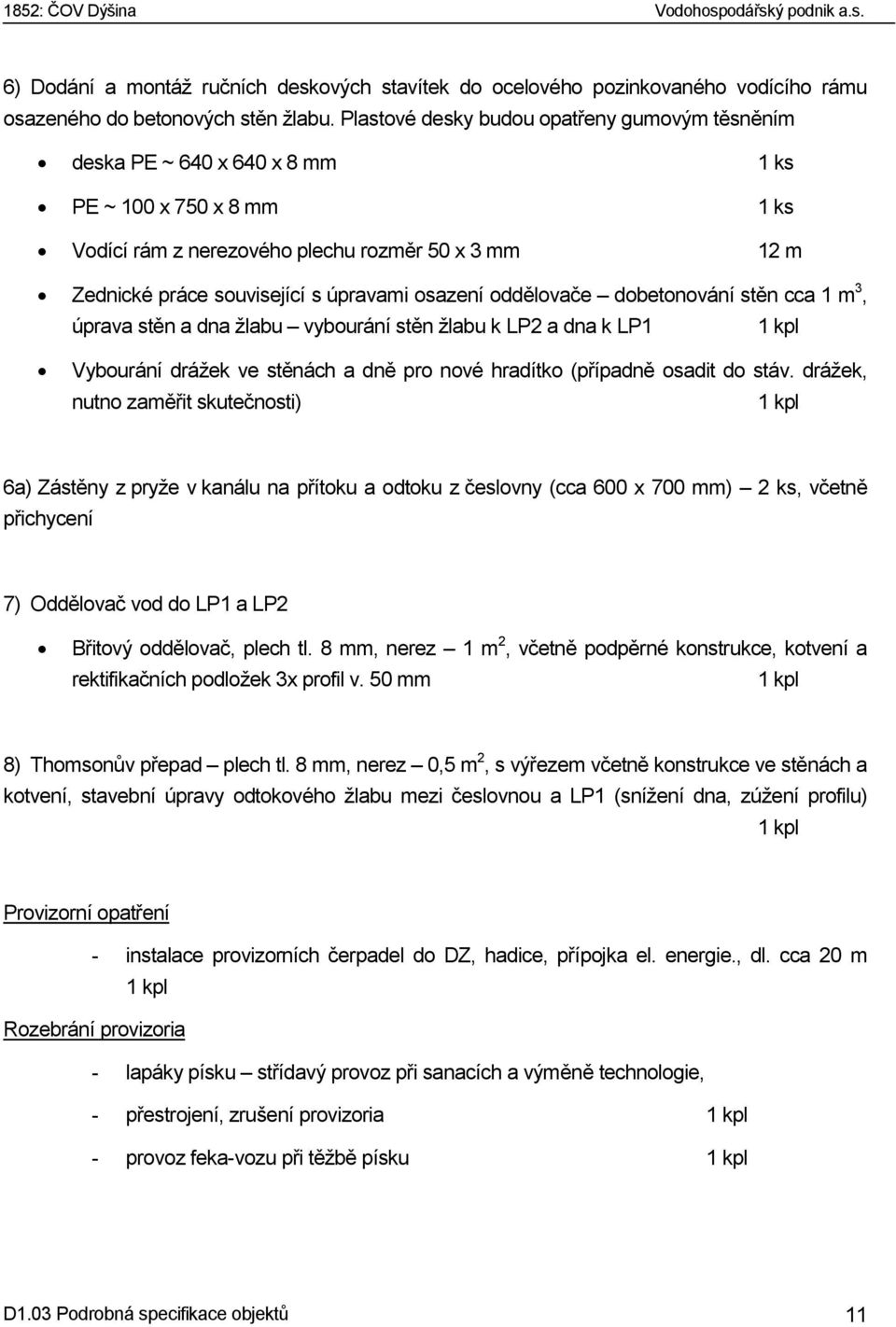

12 6) Dodání a montáž ručních deskových stavítek do ocelového pozinkovaného vodícího rámu osazeného do betonových stěn žlabu. Plastové desky budou opatřeny gumovým těsněním deska PE ~ 640 x 640 x 8 mm 1 ks PE ~ 100 x 750 x 8 mm 1 ks Vodící rám z nerezového plechu rozměr 50 x 3 mm 12 m Zednické práce související s úpravami osazení oddělovače dobetonování stěn cca 1 m 3, úprava stěn a dna žlabu vybourání stěn žlabu k LP2 a dna k LP1 1 kpl Vybourání drážek ve stěnách a dně pro nové hradítko (případně osadit do stáv. drážek, nutno zaměřit skutečnosti) 1 kpl 6a) Zástěny z pryže v kanálu na přítoku a odtoku z česlovny (cca 600 x 700 mm) 2 ks, včetně přichycení 7) Oddělovač vod do LP1 a LP2 Břitový oddělovač, plech tl. 8 mm, nerez 1 m 2, včetně podpěrné konstrukce, kotvení a rektifikačních podložek 3x profil v. 50 mm 1 kpl 8) Thomsonův přepad plech tl. 8 mm, nerez 0,5 m 2, s výřezem včetně konstrukce ve stěnách a kotvení, stavební úpravy odtokového žlabu mezi česlovnou a LP1 (snížení dna, zúžení profilu) 1 kpl Provizorní opatření - instalace provizorních čerpadel do DZ, hadice, přípojka el. energie., dl. cca 20 m 1 kpl Rozebrání provizoria - lapáky písku střídavý provoz při sanacích a výměně technologie, - přestrojení, zrušení provizoria 1 kpl - provoz feka-vozu při těžbě písku 1 kpl D1.03 Podrobná specifikace objektů 11

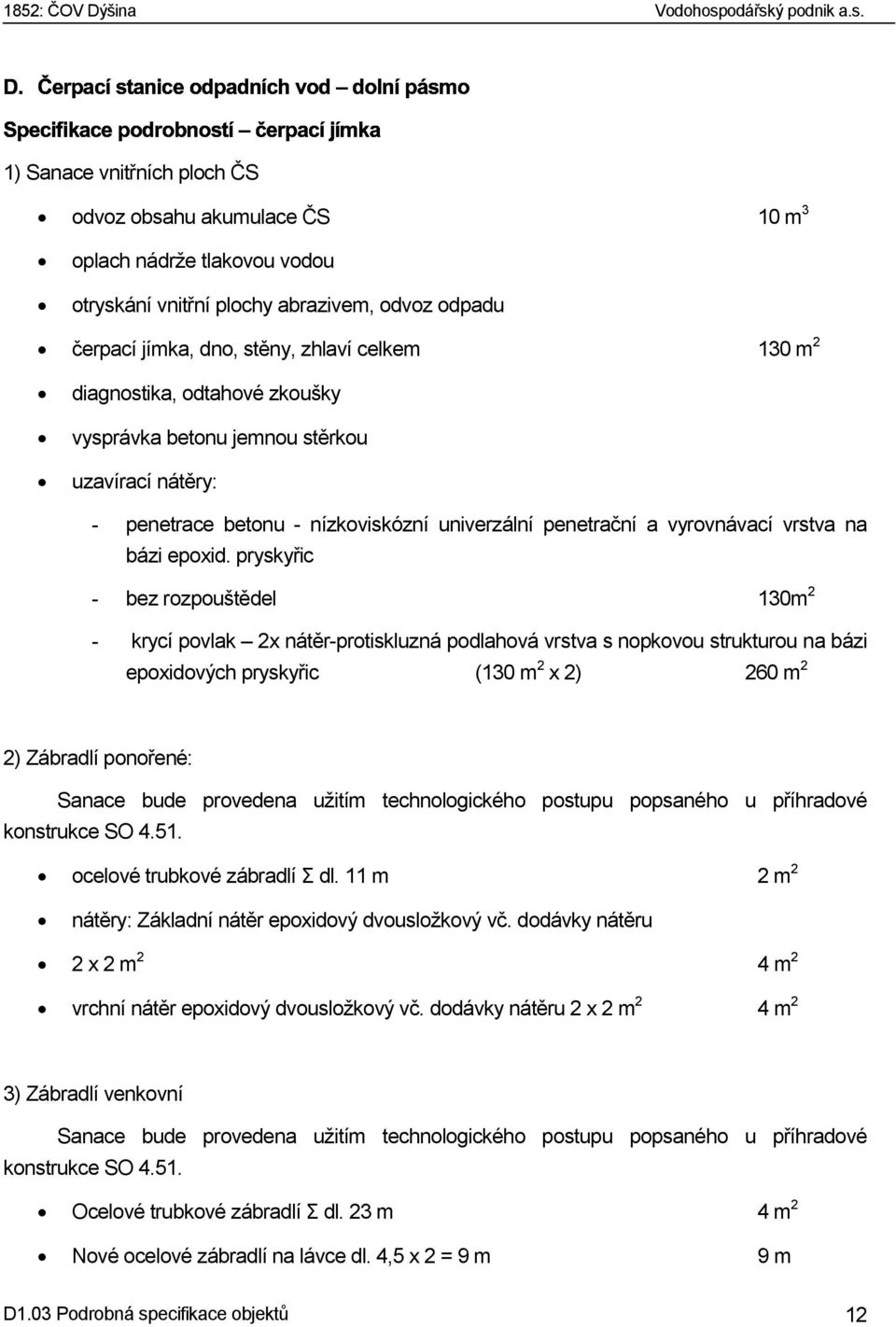

13 # 1852: ČOV Dýšina Vodohospodářský podnik a.s. $ 1) Sanace vnitřních ploch ČS odvoz obsahu akumulace ČS 10 m 3 oplach nádrže tlakovou vodou otryskání vnitřní plochy abrazivem, odvoz odpadu čerpací jímka, dno, stěny, zhlaví celkem 130 m 2 diagnostika, odtahové zkoušky vysprávka betonu jemnou stěrkou uzavírací nátěry: - penetrace betonu - nízkoviskózní univerzální penetrační a vyrovnávací vrstva na bázi epoxid. pryskyřic - bez rozpouštědel 130m 2 - krycí povlak 2x nátěr-protiskluzná podlahová vrstva s nopkovou strukturou na bázi epoxidových pryskyřic (130 m 2 x 2) 260 m 2 2) Zábradlí ponořené: Sanace bude provedena užitím technologického postupu popsaného u příhradové konstrukce SO ocelové trubkové zábradlí Σ dl. 11 m 2 m 2 nátěry: Základní nátěr epoxidový dvousložkový vč. dodávky nátěru 2 x 2 m 2 4 m 2 vrchní nátěr epoxidový dvousložkový vč. dodávky nátěru 2 x 2 m 2 4 m 2 3) Zábradlí venkovní Sanace bude provedena užitím technologického postupu popsaného u příhradové konstrukce SO Ocelové trubkové zábradlí Σ dl. 23 m 4 m 2 Nové ocelové zábradlí na lávce dl. 4,5 x 2 = 9 m 9 m D1.03 Podrobná specifikace objektů 12

14 OC. Lávka š = 700, Uč. 140 dl. 4,5 m x 2, kompozit pororošt 4,5 m 2 # Kotvy vodících tyčí čerpadel vč. 140 Σ dl. 4 m, kotevní plechy 1 kpl 4) Ocelový žebřík s ochraným košem, sanace viz. pos. 2 2 m 2 Původní DZ bude stavebními úpravami rozdělena na: - Dešťovou zdrž - Regenerační nádrž - Zahušťovací nádrž - Uskladňovací nádrž I. Výpis podrobností vztahujících se ke stavebním úpravám je uveden u objektu kalového hospodářství SO # Zemní práce, zakládání: 1. Hloubení jam v hor. tř. 4, lepivost, svislé přemístění výkopku hl. 6 m m 3 2. Vodorovné přemístění výkopu do 500 m, vč. nakládání a uložení, skládkovné m 3 3. Obsyp a zásyp kolem objektu viz SO Štětové stěny z ocel. štětovnic, nastražení, beranění, vyjmutí 738 m 2 - kotevní stěny dtto- 120 m 2 - štětovnice Larsen typ III n, dopravné, řezání 135 t D1.03 Podrobná specifikace objektů 13

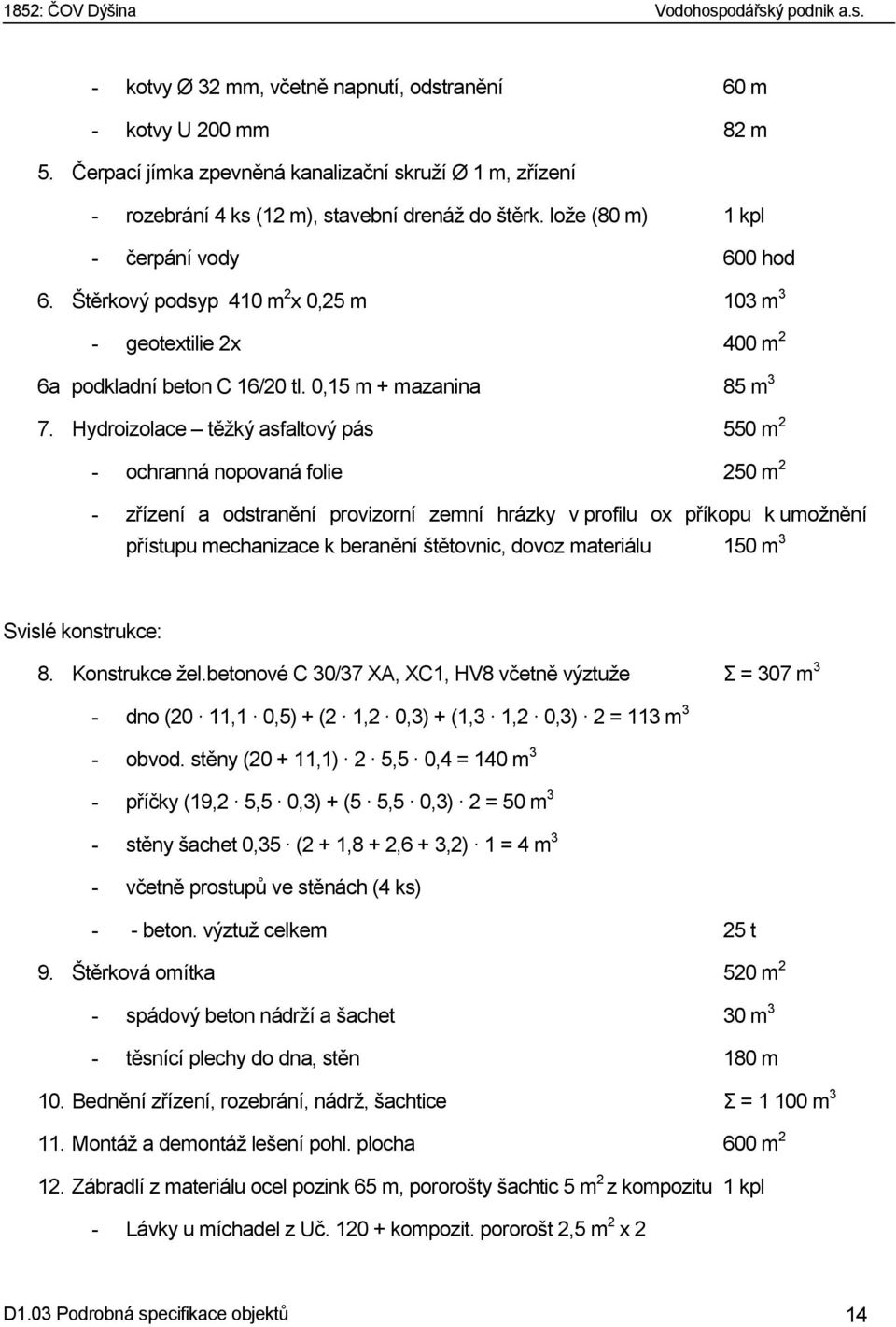

15 - kotvy Ø 32 mm, včetně napnutí, odstranění 60 m - kotvy U 200 mm 82 m 5. Čerpací jímka zpevněná kanalizační skruží Ø 1 m, zřízení - rozebrání 4 ks (12 m), stavební drenáž do štěrk. lože (80 m) 1 kpl - čerpání vody 600 hod 6. Štěrkový podsyp 410 m 2 x 0,25 m 103 m 3 - geotextilie 2x 400 m 2 6a podkladní beton C 16/20 tl. 0,15 m + mazanina 85 m 3 7. Hydroizolace těžký asfaltový pás 550 m 2 - ochranná nopovaná folie 250 m 2 - zřízení a odstranění provizorní zemní hrázky v profilu ox příkopu k umožnění přístupu mechanizace k beranění štětovnic, dovoz materiálu 150 m 3 Svislé konstrukce: 8. Konstrukce žel.betonové C 30/37 XA, XC1, HV8 včetně výztuže Σ = 307 m 3 - dno (20 11,1 0,5) + (2 1,2 0,3) + (1,3 1,2 0,3) 2 = 113 m 3 - obvod. stěny ( ,1) 2 5,5 0,4 = 140 m 3 - příčky (19,2 5,5 0,3) + (5 5,5 0,3) 2 = 50 m 3 - stěny šachet 0,35 (2 + 1,8 + 2,6 + 3,2) 1 = 4 m 3 - včetně prostupů ve stěnách (4 ks) - - beton. výztuž celkem 25 t 9. Štěrková omítka 520 m 2 - spádový beton nádrží a šachet 30 m 3 - těsnící plechy do dna, stěn 180 m 10. Bednění zřízení, rozebrání, nádrž, šachtice Σ = m Montáž a demontáž lešení pohl. plocha 600 m Zábradlí z materiálu ocel pozink 65 m, pororošty šachtic 5 m 2 z kompozitu 1 kpl - Lávky u míchadel z Uč kompozit. pororošt 2,5 m 2 x 2 D1.03 Podrobná specifikace objektů 14

16 13. Vyčištění nádrží, zkouška vodotěsnosti vč. napuštění a vypuštění vody (950 m 3 ) 1 kpl 14. Přepadové okno ve stěně 600 x 1000 mm 2kpl 15. Přepadová stavitelná hrana ve stěně a rozdělovacích šachtách 4 kpl - včetně kotevních prvků Provizorium - zvětšení DN odtoku z ox. příkopu z DN 150 mm na DN 300 mm; dl. ~ 10 m vč. zemních prací, bourání a dobetonování 1 kpl - odstavení ox. příkopu z provozu, odvoz nánosů 80 m 3 na skládku do 5 km, vyčištění odpojení elektro 2 kpl Základ pro síran železitý 1. Výkop v hornině tř. IV., nepažený (vč. jímky) 40 m 3 2. Zhutněné podloží na 0,05 MPa (0,5 kp/cm 2 ) 30 m 2 3. Pokladní geotextílie (7,1 x 7,1 m) 44 m 2 4. Štěrkopísek tl. 200 mm (1,3 m 3 x 7,4 m) 10 m 3 5. Štěrkové lože vel. Zrn mm, tl. 300 mm 14 m 3 6. Podkladní beton C 16/20 tl. 100 mm 2 m 3 7. Betonová deska C 30/37 XA1 tl. 300 mm, včetně výztuž z KARI sítě - Ø 8 mm, oka 100 x 100 mm (dolní a horní povrch plocha 46 m 2 5 m 3 - (váha 5,92 kg/m 2, celkem 273 kg) 8. Betonový blok C 30/37 XA1 tl. 150 mm, včetně bednění (6,2 m 2 x 0,15) 1 m x penetrační nátěr proti chemickým vlivům 31 m 2 D1.03 Podrobná specifikace objektů 15

17 1852: ČOV Dýšina Vodohospodářský podnik a.s. # 1. Sanace vnitřních ploch DN odvoz obsahu, oplach stěn 84 m 3 x 2 DN 168 m 3 tryskání vnitřní plochy abrazivem, odvoz odpadu109 m 2 x 2 DN, vč. zhlaví 218 m 2 diagnostika, odtrhové zkoušky vysprávka betonu stěrkou 25 m 2 x 2 DN 50 m 2 uzavírací nátěry - penetrace betonu - nízkoviskózní univerzální penetrační a vyrovnávací vrstva na bázi epoxid. pryskyřic bez - rozpouštědel 109 m 2 x 2 DN 218 m 2 - krycí povlak -2 x nátěr např.protiskluzná podlahová vrstva s nopkovou strukturou na bázi epoxidových pryskyřic 109 m 2 x 2 x 2 DN 436 m 2 provizorní čerpání vratného kalu (čerpadlo, potrubí vč. el. připojení) dl.20m 1kpl 2. Prostupy betonem stěnou tl. do 400 mm zřízení nových prostupů do 0,16 m 2, utěsnění rozpínavou - maltou a bobtnajícími pásky,prostupy se zřídí vývrtem 2 kpl x 2 rušení stávajících prostupů do 0,16 m 2, zavařením, - zatěsněním rozpínavou maltou, bobtnajícími pásky 2 kpl x 2 D1.03 Podrobná specifikace objektů 16

18 1. Sanace vnitřních ploch 1852: ČOV Dýšina Vodohospodářský podnik a.s. tryskání vnitřních stěn, dna a stropu abrazivem, - odvoz odpadu (prostor ČS a schodiště) celkem 95 m 2 diagnostika, odtahové zkoušky vysprávka betonu stěrkou tl. 1 mm, jemná reprofilace 95 m 2 uzavírací nátěry - penetrace betonu - nízkoviskózní univerzální penetrační a vyrovnávací vrstva na bázi epoxid. pryskyřic bez rozpouštědel 95 m 2 - krycí povlak protiskluzná podlahová vrstva s nopkovou strukturou na bázi epoxidových pryskyřic 190 m 2 2. Strop ČS odstranění stávající betonové mazaniny vč. hydroizolace 11 m 2 - až na stropní desky, tl. 150 mm odstranění stáv. ocel. poklopu z rýhovaného plechu 3 m 2,vč. rámu 200 kg zřízení nové železobetonové desky trámové cca 1 x 3 m tl. 80 mm, 0,5 m 3 - trámy tl. 200 mm, z betonu C 20/25 XC2, XF3, se vstupním - komínem, do v = 250 mm nad montážními otvory, cem. mazanina - tl. 20 mm, bednění vyspravení povrchu stávajícího stropu (prefa desek) 1 kpl - betonovou mazaninou tl.cca 30 mm, cca 20 m 2 + KARI siť penetrační nátěr + hydroizolace natavením 2 x těžkého asfaltového 30 m 2 - pásu (z obou stran tepelného polystyrénu) tepelná izolace polystyrén tl. 100 mm 30 m 2 D1.03 Podrobná specifikace objektů 17

19 výplňový beton C 30/37 XC2, XF3 s cementovým potěrem tl. 20 mm 18m 2 - hlazeným ocelovým hladítkem, - (celková tl. nových vrstev nad stáv. stropem cca 150 mm) osazení kompozitových poklopů 600 x 600 mm, uzamykatelných, s ventilační hlavicí 2 ks nasávací ventilační potrubí PVC Ø 110 mm dl cca 4 m 1 kpl - vyvedeno nad strop vč. kolen, hlavice, prostup stěnou, zděře výměna stáv. podlahové vpusti v prostoru schodiště 1 kpl vybourání stávajících ocel. dveří vč. zárubní 600 x 1970 mm 1 kpl dodání a osazení nových ocelových, pozinkovaných, plných - dveří 600 x 1970 mm, levých, kompletizovaných, vč. ocelové - pozink. zárubně, úprava a začištění ostění 1 kpl betonové bloky pod čerpací agregáty a armatury, vč. bednění 1 m 3 vybourání kapes do žel. bet. stěn pro osazení trámů žel. bet. desky, - začištění (0,15 m 3 ) 1 kpl ubourání žel. betonu pro přetažení nové izolace 1 kpl - do tl. 100 mm (cca 20 m 2 ), zpětné dobetonování 3. Provizorní čerpání vratného kalu do biolog. linky (agregát, výtl. potrubí dl. 45 m, el. připojení) 1 kpl 4. Sanace ocelového schodiště a zábradlí (1 t = m 2 ) Stávající konstrukce bude opravena užitím technologického postupu popsaného u příhradové konstrukce. SO 4.51 Nátěr viz. SO 4.51, celkem 11 m 2 D1.03 Podrobná specifikace objektů 18

20 5. Sanace konstrukcí na povrchu DN -zábradlí, měrný žlab, konstrukce lávek přes DN, nátěry viz. SO 4.51 Nátěry, celkem 70 m 2 6. Lávky pororoštové kompozitové (š. 1,3 m, dl. 2 x 6,5 m) celkem 18 m 2 7. Doplnění okopových plechů u zábradlí, nátěry rozměr 5 x 100 mm 25 m $ 8. Demolice rozdělovacího objektu viz SO Sanace vnitřních betonových ploch a zhlaví žlabu otryskání vnitřní plochy a zhlaví abrazivem, odvoz odpadu - žlab vč. měrného objektu celkem 65 m 2 diagnostika a odtahové zkoušky vysprávky betonu stěrkou tl. 1 mm 65 m 2 uzavírací nátěry - penetrace betonu 65 m 2 - krycí povlak (2 x nátěr) 130 m 2 2. Sanace ocel. podest a žebříku, nátěry viz SO 4.51 podesty kompozit 2 m 2 žebřík - celkem 1 m 2 D1.03 Podrobná specifikace objektů 19

21 - viz výkaz výměr SO 4.54 Dosazovací nádrže - elektroinstalace 1852: ČOV Dýšina Vodohospodářský podnik a.s. 1. Výkopy v hor. IV 5,3 m 2 x 9,2 50 m 3 2. Zásyp 0,25 m 2 x dl. 19,6 m 5,0 m 3 3. Podsyp štěrkové lože hutněné tl. 600 mm (9,3 x 5,6 x 0,6) 32 m 3 - Geotextílie z polypropylenových vláken 100% UV (min 215 g/m 2, v tahu 40 kn/m), vyztužená geomříží 52 m 2 3a. Pokladní beton C 16/20 tl. 80 mm 4 m 3 4. Železobetonová základová deska C 30/37 V4, XA1-8 x 5 x 0,35 m 14 m 3 - (výztuž cca 1200 kg při dolním povrchu) 5. Penetrační nátěr na beton 40 m 2 6. Hydroizolace 2x natavovací asfaltové pásy těžké, (2x40 m 2 ) 80 m 2 přitavení, vč. dodávky 7. Betonová podlaha tl. 250 mm C 30/37 s cementovým vsypem, hlazená, vč. vynechání 4ks drážek 100 x 100 mm cca dl.1m pro el. kabely (po uložení zabetonovat) 3 m 3 D1.03 Podrobná specifikace objektů 20

22 8. Základové bloky pod dmychadla 2,5 m 3-2 x (1,5 m 2 x 0,40) + 2x(1 m 2 x 0,4) vč. bednění 8a.Protihluková izolace pod základ. bloky 10 m 2 - tvrdé pružné pásy na bázi PUR pro snížení vibrací a hluku, - tl. 25 mm, včetně trvale pružného tmelu na bocích 9. Svislé zdivo z pálených zvukově izolačních cihel AKU, celk. tl. zdi 365 mm (skladba- děrované cihly tl.240mm a cihly tl.115mm s děrováním do prostoru), včetně otvorů (2 ks pro vzduchotechniku 650 x 450 mm 550 x 550 mm, 4 ks pro vzduch.potrubí cca150 x 150 mm) - 8 m + 4,3) x 2 x 3,55 x 0, m 3 - dtto dozdění štítů tl. 300 mm 3 m 3 - dtto dozdění štítů tl. 150 mm (vč. 4ks větracích otvorů 200 x 200 mm) 1,5 m Úprava stěn vnitřní -podkroví: vápenocementová malta 20 m 2 štuková omítka 1 x penetrační + 2 x finální nátěr - disperzní bílou barvou s protiplísňovou přísadou Úprava stěn vnitřní přízemí: režné zdivo 81 m Úprava stěn vnější - fasáda 122 m 2 dvouvrstvá vapenocementová jemnozrnná omítka fasádní + nátěrový systém silikátový fasádní stěrka 1 x penetrační nátěr + 2 x finální nátěr disperzní fasádnickou barvou, barva RAL 3012 (stěny), RAL 8023 (sokl) D1.03 Podrobná specifikace objektů 21

23 12. Překlady nad otvory - keramické 70/238/ ks - vč. tepelného izolantu kombinovná desky z pěnového polystyrénu a jednostr.vrstvy dřevěné vlny s cementem tl.5mm tl. 75 dl. 1500m - keramické 70/238/ ks - včetně tepelného izolantu dtto tl. 75 dl mm 13. Železobetonová stropní deska - trámová beton C 20/25 XC1 vč. výztuže (cca 600 kg) a prostupů 6 m 3 bednění a podpěry zřízení odstranění 1 kpl železobet. ztužující věnec 300/250 dl. 26 m 2 m 3 - vč. výztuže (třmínky Ø x železa Ø 10 cca 160 kg) 13a. Podhled minerální vlna (např. ORSIL) tl. 120 mm 32 m 2 dřevěný rošt pohledu latě 50/30 perforovaný plech,bílý 35 m 2 obložení vzduchotechnického potrubí vodovzdornými deskami tl. 15mm cca 15 m 2 vč. revizních dvířek a 3 ks otvorů pro umístění vyústek, kotevních prvků obkladu, nabílení obkladů 1 kpl 14. Pultová střecha tesařské konstrukce řezivo: krokve 100/160mm(~2 m 3, 10 ks dl. 6,1 m) pozednice 160/100mm (0,3 m 3 ) 1kpl kontralatě 30 x 50 mm (0,3 m 3 ) bednění tl.25mm vodovzdorná překližka 65 m 2 podbíjení palubky (0,4 x 6) x 2 = 5 m 2 - (celkem cca 8 m 2 ) D1.03 Podrobná specifikace objektů 22

24 spojovací prostředky (vruty, hřebíky, páskoviny, svory) 1 kpl ochranný fungicidní nátěr dřevěných konstrukcí 1 kpl venkovní nátěr dřevěné konstrukce 1 x penetračním + 2 x finální - (RAL 8003) 1 kpl 15. Pultová střecha krytina (55 m 2 ) živice - šindel.tašky pás z bitumenu a vložky ze skelných vláken (barva a vzor dle krytiny stáv.objektů- např. 003 Španělská 65 m2 1 kpl ochranná difuzní fólie 65 m2 oplechování střechy pozink. plech tl. 0,6 m - příponka ležatá ā 500 mm, závětrná lišta 21 m, okapový plech 9 m 1 kpl 16. Ocelový nosník tyč I č. 200mm dl mm osazený do zdi 1 ks 17. Vzduchotechnické potrubí vč. protihlukových žaluzií, akustického - zákrytu s vnitřní izolací a el. ventilátoru- viz přílohač.1- výkaz výměr vzduchotechniky 1 kpl - prostupy ve zdi tl. 365 mm 650 x 450 a 550 x 550 mm utěsnit izolací (vně min. vlna tl. 25 mm, uvnitř syntetický kaučuk tl. 10 mm) 1 kpl 18. Větrací otvor v podkroví - Protidešťová žaluzie 200 x 200 mm 4 ks - vč. rámu a krycí mřížky (vnitřní), pozink, nátěr RAL Okno 1200/1500 ze sklobetonových tvárnic 1 kpl - parapet z dlaždic, podokeník pozink plech tl. 0,6, - nátěr dodávka + montáž D1.03 Podrobná specifikace objektů 23

25 20. Ocelová dveře 1450/1970 s protihlukovou izolací, otevírané, oboustranně hladké, dvoukřídlové, automatický zavírač (dveře s neprůzvučností R > 22 db -sendvičové provedení dvojitý plášť s minerální plstí) výplň, rohová ocelová zárubeň z úhelníků s obvodovým těsněním, dodávka + montáž 1 kpl shrnovací protihluková příčka (rozměr dtto dveře) vč. zárubní a uchycení 21. Okapový systém pozink. plech tl. 0,6 mm, nátěr RAL podokapní žlab Ø 125 dl. 9,0 m - 2 x žlabové čelo, 1 x kotlík - okapová roura dl. 5 m, 2 x koleno 30, objímky 1 kpl - 1 x lapač střešních splavenin DN 100/125 - PVC kanalizační DN 125 dl. 3 m kolena 30, napojení na stáv. KT 400, sedlová odbočka DN 400/150, redukce 150/125, vyvrtání stáv.potrubí 22. Hasící přístroje 2 ks 23. Chránička pro el. kabely plastová ohebná korugovaná trubka d. 125 mm - 4 x dl. 3 m včetně spojek 1kpl 24. Stav. el. instalace, Hromosvod viz. výkaz výměr SO 4.55 Dmychána elektroinstalace D1.03 Podrobná specifikace objektů 24

26 1852: # # ČOV Dýšina Vodohospodářský podnik a.s. # Společná specifikace podrobností: 1) Odvoz obsahu na jinou ČOV, resp. na skládku 105 m 3 - oplach nádrže 317 m 2 20 m 3 2) Sanace vnitřních stěn a dna stávající bet. nádrže (15 + 7) 2 4,8 + (15 x 7) = otryskání vnitřních ploch abrazivem, odvoz odpadu 317 m 2 diagnostika a odtahové zkoušky vysprávka beton. ploch hmotou zvětšující objem, odmaštění 30 m 2 spojovací můstek ke spojení starého a nového betonu 30 m 2 uzavírací neprofilační stěrka 30 m 2 hydroizolační nátěr zajišťující vodoodolnost zejména krystalizací v kapalinách 317 m 2 3) Sanace vnějších ploch otryskání stěn tlakovou vodou 50 m 2 vyškrabání a vyspravení spar a trhlin 10 m uzavírací reprofilační stěrka tl. 1 mm 50 m 2 1 x penetrační nátěr 50 m 2 2 x finální nátěr dispersní fasádnickou barvou 50 m 2 - vč. nových jímek ve stáv. dně 4) Bourání stávajících spádových betonů vč. nových jímek ve stáv. dně, odvoz suti na skládku do 5 km, svislé přemístění, skládkové (15 7) 0,7 = 75 m 3 1 kpl D1.03 Podrobná specifikace objektů 25

27 5) Dobetonování příčných stěn ze železobetonu C 30/37 XA, XC1 HV8 vč. výztuže 0,3 (7 + 2,4) 4,9 + 0,4 7 4,9 = 28 m 3 betonářská výztuž 1,329 t ocelové kotvení do stáv. zdiva - dl kotvy 0,8 m, Ø 14, kotvy ā 200 mm 1,1 t 6) Stěrková omítka nových stěn ( ,4) 2 4,9 165 m 2 7) Bednění zřízení, rozebrání, nájem, pohledová plocha 165 m 2 8) Montáž a demontáž lešení, pohledová plocha (15 + 7) 2 4,9 + ( ,4) 4,9 = 300 m 2 9) Spádové betony dna, zakletování (15 7 ) 0,3 = 35 m 3 10) Vyčištění nádrže, zkouška vodotěsnosti, vč. napuštění a vypuštění vody (500 m 3 ) 1 kpl 11) Sanace stáv. ocelového zábradlí bude provedena užitím technologického postupu popsaného u SO 4.51, nátěr odstín RAL 8003 zábradlí 56 m, žebřík s ochr. košem 6 m 2 nové zábradlí 8 m 2 = 16 m včetně nátěrů, napojení na stáv. - zábradlí, okopové plechy 1 kpl 12) Zřízení pochůzné lávky podél nádrží zahuštění a regenerace 7,4 m 1 kpl - pororošt kompozit. 10 m 2 - nosná konstrukce lávky tyč U 140 dl. 2 x 7,4 m = 15 m (lemovací úhelník dl. 2 x 7,4 m, celkem cca = 302 kg) - zábradlí s jednou příčlí dl. 7,5 m x 2 včetně okopového plechu D1.03 Podrobná specifikace objektů 26

28 # 1852: ČOV Dýšina Vodohospodářský podnik a.s. 1. Odvoz obsahu UNK II. na jinou ČOV 400 m 3 oplach nádrže 222 m 2 20 m 3 2. Sanace vnitřních stěn UNK II. otryskání vnitřních ploch abrazivem, odvoz odpadu 222 m 2 diagnostika a odtrhové zkoušky vysprávka beton. ploch hmotou zvětšující objem, odmaštění 22 m 2 spojovací můstek ke spojení starého a nového betonu 22 m 2 uzavírací neprofilační stěrka 22 m 2 hydroizolační nátěr zajišťující vodoodolnost zejména krystalizací v kapilárách 222 m 2 3. Sanace vnějších ploch otryskání stěn tlakovou vodou 170 m 2 vyškrabání a vyspravení spar a trhlin 300 m uzavírací neprofilační stěrka tl. 1 mm 170 m 2 1 x penetrační nátěr 170 m 2 2 x finální nátěr dispersní fasádnickou barvou - odstín RAL 9003, RAL 5024 a RAL 5014 viz pohledy 340 m 2 4. Armaturní šachta vyčištění od nánosů, oplach stěn 28 m 2 vyspravení 10 % ploch neprofilační maltou, vč. zhlaví 10 m 2 hydroizolační nátěr zajišťující vodoodolnost 38 m 2 výměna fošnového stropu tl. 80, 9 m 2-2 x nátěr fungicidním prostředkem 36 m 2 D1.03 Podrobná specifikace objektů 27

29 5. Střešní konstrukce dřevěný podhled, rozebrání stávajícího bednění vč. krokví a nahražení novým vč. krokví, nátěry fungicidním prostředkem 300 m2 vně objektu nátěr luxolem RAL m2 úprava střechy v místě vstupu do nádrže (2 m2) 1 kpl sanace příhradových ocelových nosníků krovu - konstrukce bude opravena užitím technologického postupu popsaného u příhradové konstrukce SO 4.51 Nátěry viz SO m 2 demontáž stáv. krytiny a osazení nové z živičných šindelů 300 m2 6. Klempířské a zámečnické konstrukce sanace a nové oplechování střechy, postup viz SO m 2 - nátěr v odstínu RAL 5014 úprava ocelového žebříku, plošiny 1 kpl - odstranění zábradlí ~ 10 m trubek - zřízení ocel. plošiny 1,25 x 1,55 m z Uč 100 mm, pozinkováno 80 kg - pororošt kompozit tl. 30, do úhelníků 45/45/4 mm 100 kg - nové zábradlí trubkové v = 1,1 m, celkem 23 m trubek 115 kg - nátěr 3 m 2 - nátěry ocel. konstrukcí dle SO m 2 - úprava + zakrytí vstupu do nádrže 1 x 1,5 m 2 kompozitu 2 m 2 - ocel / konstrukce k zakrytí vstupu kompozicovými deskami, ocel. žebřík 50 kg D1.03 Podrobná specifikace objektů 28

30 1. Vnitřní omítky vč. štukové 1852: ČOV Dýšina Vodohospodářský podnik a.s. vyspravení, přeštukování po provedených instalacích, - opravy ploch ~ 10 % z 238 m 2 24 m 2 malba vápnem 238 m 2 x m 2 prostupy ve zdivu tl. do 500 pro kabely a instalace 1 m 2 2. Vnitřní obklady, dlažby oprava narušeného obložení, parapety ~ 7% z 27 m 2 2 m 2 oprava dlažeb ~ 6 % z 48 m 2 3 m 2 3. Vnější omítky vyspravení, přeštukování po instalacích, opravy narušení - ~ 10 % z 131 m 2 13 m 2 1 x penetrační nátěr 131 m 2 2 x finální nátěr dispersní fasádnickou barvou 262 m 2 - odstín RAL 3012, RAL 8023 viz pohledy 4. Vnější obklady vyspravení kabřinec 23% z 17,2 m 2 vč. odvozu suti 4 m 2 5. Klempířské výrobky (zárubně, podokenníky, lemování střech, okapový systém, průvětrníky, střešní poklop) celkem oplechování 38 m 2 ocelové zárubně (1100 x 1970 mm 2 x; 900 x 1970 mm ) 2 x 600 x 1970 mm 4x celkem 8 ks D1.03 Podrobná specifikace objektů 29

31 Odstranění a obnova stávajících nátěrů bude provedena dle technologického postupu popsaného u příhradové konstrukce SO 4.51 požadovaný vrchní nátěr v odstínu RAL Dveřní a okenní otvory vstupní dveře prkénkové 1100 x 1970 mm 2x - dveře budou zbroušeny a natřeny, RAL ks 7. Dřevěné konstrukce a prvky, krytina fungicidní nátěr 20 m 2 2 x vrchní nátěr luxol blížící se odstínu RAL m 2 Oprava živičných šindelů ~ 10 % z plochy 88 m 2 9 m 2 8. Výměna zařizovacích předmětů zásobníkový ohřívač 80 l (stejný typ), včetně připojovacích armatur 1 ks výměna výtokových baterií umyvadlová 2 ks - sprchová + držák sprchy 1 ks - připojení WC ks Specifikace je zpracována dle úseků označených písmeny v pořadí a,b,.m., při oceňování je nutné pracovat s výkresovou přílohou. Značení trub UR 2 znamená značení pro trouby kanalizační žebrované z PP s plným žebrem v řezu stěny. Úsek a) DN 300 UR 2 dl. 29 m viz příloha SO D1.03 Podrobná specifikace objektů 30

32 Úsek b) DN 250 UR 2 dl. 21 m, odplyňovací šachta Ø 1000; hl. 1,5 m, kompozit poklop. viz příloha SO Úsek c) DN 250 UR 2 dl. 24 m, odplyňovací šachta Ø 1000; hl. 1,5 m, kompozit poklop. viz příloha SO Úsek d) DN 150 PE; nerez, dl. 74 m viz příloha SO Úsek d ) DN 100 PE; nerez, dl. 64 m viz příloha SO Úsek d ) DN 150; PE + nerez, dl. 8 m, ZZS DN 150, poklop, šoupě DN 150 Obtok vratného kalu z D do šachty Š1 Úsek e) DN 200 UR 2 dl. 9 m viz příloha SO Úsek f) DN 400 UR 2 dl. 11 m viz příloha SO D1.03 Podrobná specifikace objektů 31

33 Úsek g) DN 80 PE dl. 13 m viz příloha SO Úsek h) DN 150 UR 2 dl. 12 m viz příloha SO Úsek i) Ø 1 PE dl. 11 m viz příloha SO Úsek j) DN 125 ocel nerez dl. 26 m viz příloha SO Úsek k1) k2 DN 50 ocel nerez dl. 36 m viz příloha SO Úsek l) DN 40 ocel nerez dl. 21 m viz příloha SO Úsek m) DN 80 PE dl. 20 m viz příloha SO D1.03 Podrobná specifikace objektů 32

34 Kopaná studna Ø 1 m hl. 12,1 m - viz příloha SO Chránicí potrubí Pro stávající potrubí kalové vody LT DN 150 uloženém ve štěrkovém hutněném loži navrhovaného objektu dmychárny. ocelové potrubí půlené DN 300 (DN 350) tř. 11 dl. 9 m vč. vodotěsného utěsnění čel, podélného svaření, obetonování potrubí 1 kpl Chránicí potrubí pro dávkování síranu - plastová ohebná trubka DN. 63 mm dl. 7 m včetně utěsnění a spojek, oblouků - plastová ohebná trubka DN. 90 mm dl. 50 m včetně utěsnění a spojek, oblouků Odvodnění šachty prefa (u separátoru) - DN 80 PE dl. 15 m Vyčištění bezpečnostního přelivu dl.115m 1kpl Provizorní přepojení odtoku z LP2 do bezpečnostního přelivu DN400 dl.15m vč. zemních prací + šachta 1kpl Viz výkaz výměr SO 4.59 Venkovní osvětlení D1.03 Podrobná specifikace objektů 33

35 1852: ČOV Dýšina Vodohospodářský podnik a.s. 1. Výměna zkorodovaného oplocení za nové poplastované typu fluidex, barva zelená 3x, napínací dráty 323 m 2. Sanace ocelová vrata dvoukřídlová šíře 2800 mm + sloupky 1 ks ocelová vrátka jednokřídlová šíře 800 mm + sloupky 1 ks ocelové sloupky a vzpěry 130 ks - odstranění a obnova stávajících nátěrů bude provedena dle technologického postupu popsaného u příhradové konstrukce SO požadovaný vrchní nátěr v odstínu RAL m 2 Jedná se o zřízení nových komunikací a zpevněných ploch dle situačního podkladu, nad výměry ploch původních. 1. Skladba pro komunikace: betonová deska z betonu C 25/30 XC2 XF3 tl. 120 mm (0,12 m 3 /m 2 ) výztuž desky KARI síť 6,3/100 x 6,3/100 mm (5 kg/m 2 ) podkladní beton C 25/30 tl. 80 mm (0,08 m 3 /m 2 ) štěrkopískový polštář ŠP tl. 100 mm (0,10 m 3 /m 2 ) štěrkodrť (0-64) ŠD tl. 170 mm (0,17 m 3 /m 2 ) hutněná zemina Edef = 45 MPa Celkem tl. 470 mm D1.03 Podrobná specifikace objektů 34

36 lemování betonové silniční obrubníky 250 x 150 x 1000 mm, do betonového lože s boční opěrkou 0,15 m3/m1 z C 25/30 Výměra nových komunikací v areálu celkem 310 m 2 Výměra obrubníků celkem 95 m 2. Skladba pro zpevněné plochy: betonové dlaždice 300 x 300 x tl. 50 mm (12 ks/m 2 ) spárování c.m. (8 m/m 2 ) pískové lože (výsivky + cem. posyp) tl. 100 mm (0,1 3 /m 2 ) hutněná zemina Edef = 45 MPa Celkem tl. 150 mm lemování záhonovými obrubníky tl. 50 mm uložení do beton. lože 0,15 m3/m1 z C 25/30 Výměra nových zpevněných ploch v areálu celkem 185 m 2 Výměra obrubníků celkem 166 m 3. Oprava stáv. betonových komunikací z titulu poškození dopravou při stavební činnosti 700 m 2 Specifikace podrobností 1. Jedná se o opravu či zřízení nových zatravněných ploch (n. př. v místě OP.) zplanýrování plochy, dosypání, sběr kamene 1734 m 2 rozprostření ornice tl. 100 mm 1200 m 2 D1.03 Podrobná specifikace objektů 35

37 osetí travou parkovou směsí CSNDIN g/m 2. Travní semení dle ustanovení ČSN Bourání betonové dlažby k přítoku h.p. 1,2 x 25 m 30 m 2 - zavlažování do doby předání odběrateli, posekání 1734 m 2 odstranění podkladu do tl. 300 mm 30 m 2 vodorovné přemístění suti z hor 1-4 tř. 11 m 3 2. Vybourání stáv. LŠ, betonové stěny do tl. 300 mm 1,5 m 3 3. Bourání stávající jímky na písek u LP1 betonové stěny tl. do 300 mm 6 m 3 odstranění podkladu do tl. 300 mm 13 m 3 vodorovné přemístění suti z hor. 1-4 tř. 19 m 3 4. Demolice rozdělovací šachtice před OP. betonové stěny tl. do 300 mm 6 m 3 zásyp jámy 10 m 3 5. Odstranění (vytrhání) potrubí (pod dmych.) LT DN 150 (vratný kal + potr. Z OP.) do tl. 2 m, odvoz na skládku dl. 15 m 6. Demontáž upálením stáv. ocel. zábradlí u DN dl. 8 m D1.03 Podrobná specifikace objektů 36
