1 Návod k instalaci a obsluze

2 570 min cm maxi 1,0 m maxi 0,4 m mini 0,28 mini 820 min Ø 38mm 0,1-1MPa 1-10 bar >10L/min 3/4 SP F C D E F G C E D 4.3 H I J K C C

3 C C

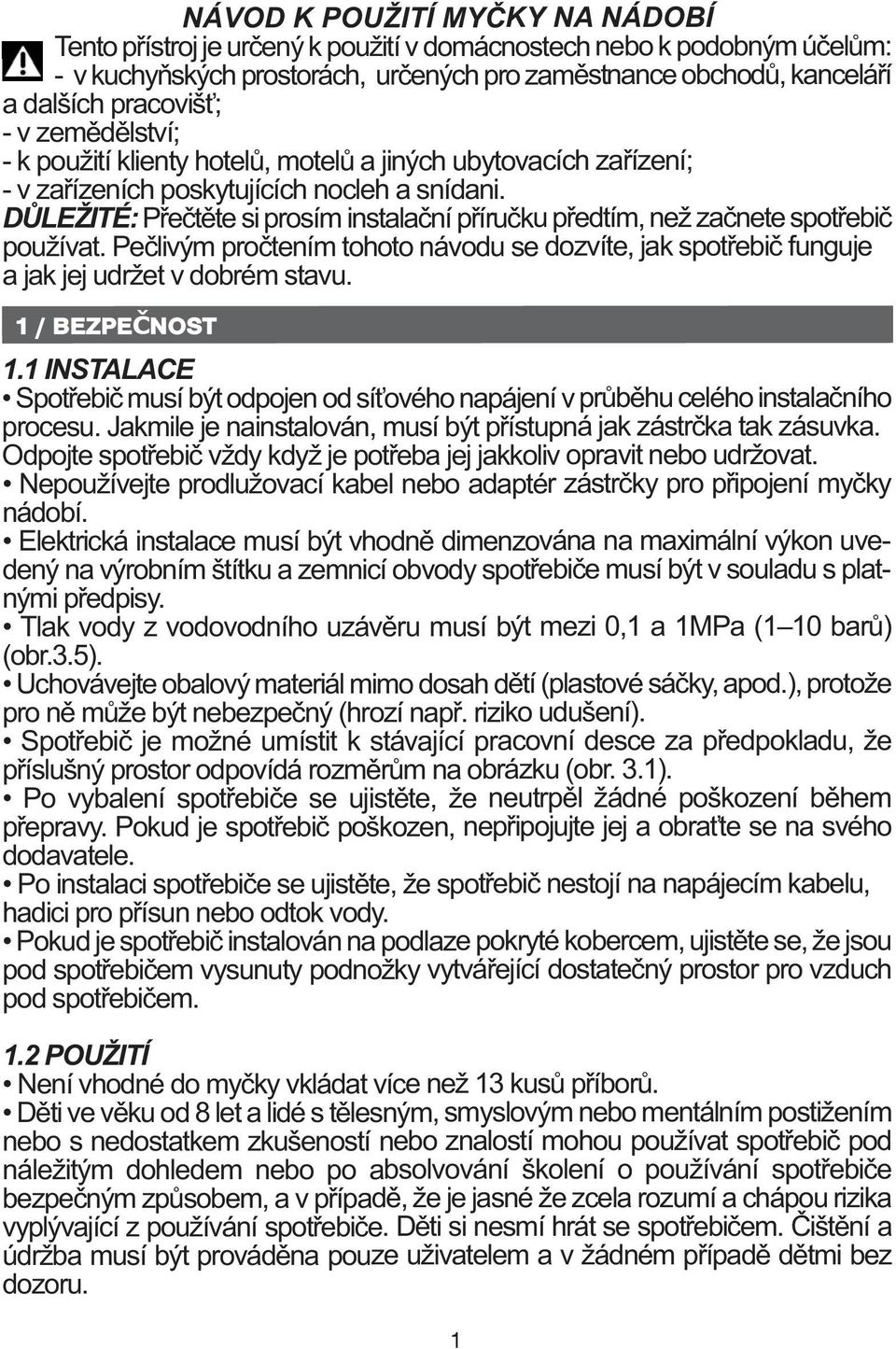

4 NÁVOD K POUŽITÍ MYČKY N NÁDOÍ Tento přístroj je určený k použití v domácnostech nebo k podobným účelům: - v kuchyňských prostorách, určených pro zaměstnance obchodů, kanceláří a dalších pracovišť; - v zemědělství; - k použití klienty hotelů, motelů a jiných ubytovacích zařízení; - v zařízeních poskytujících nocleh a snídani. DŮLEŽITÉ: Přečtěte si prosím instalační příručku předtím, než začnete spotřebič používat. Pečlivým pročtením tohoto návodu se dozvíte, jak spotřebič funguje a jak jej udržet v dobrém stavu. 1 / EZPEČNOST 1.1 INSTLCE Spotřebič musí být odpojen od síťového napájení v průběhu celého instalačního procesu. Jakmile je nainstalován, musí být přístupná jak zástrčka tak zásuvka. Odpojte spotřebič vždy když je potřeba jej jakkoliv opravit nebo udržovat. Nepoužívejte prodlužovací kabel nebo adaptér zástrčky pro připojení myčky nádobí. Elektrická instalace musí být vhodně dimenzována na maximální výkon uvedený na výrobním štítku a zemnicí obvody spotřebiče musí být v souladu s platnými předpisy. Tlak vody z vodovodního uzávěru musí být mezi 0,1 a 1MPa (1 10 barů) (obr.3.5). Uchovávejte obalový materiál mimo dosah dětí (plastové sáčky, apod.), protože pro ně může být nebezpečný (hrozí např. riziko udušení). Spotřebič je možné umístit k stávající pracovní desce za předpokladu, že příslušný prostor odpovídá rozměrům na obrázku (obr. 3.1). Po vybalení spotřebiče se ujistěte, že neutrpěl žádné poškození během přepravy. Pokud je spotřebič poškozen, nepřipojujte jej a obraťte se na svého dodavatele. Po instalaci spotřebiče se ujistěte, že spotřebič nestojí na napájecím kabelu, hadici pro přísun nebo odtok vody. Pokud je spotřebič instalován na podlaze pokryté kobercem, ujistěte se, že jsou pod spotřebičem vysunuty podnožky vytvářející dostatečný prostor pro vzduch pod spotřebičem. 1.2 POUŽITÍ Není vhodné do myčky vkládat více než 13 kusů příborů. Děti ve věku od 8 let a lidé s tělesným, smyslovým nebo mentálním postižením nebo s nedostatkem zkušeností nebo znalostí mohou používat spotřebič pod náležitým dohledem nebo po absolvování školení o používání spotřebiče bezpečným způsobem, a v případě, že je jasné že zcela rozumí a chápou rizika vyplývající z používání spotřebiče. Děti si nesmí hrát se spotřebičem. Čištění a údržba musí být prováděna pouze uživatelem a v žádném případě dětmi bez dozoru. 1

5 Uchovávejte všechny čisticí prostředky mimo dosah dětí. Tyto produkty obsahují dráždivé a abrazivní látky. Vyvarujte se kontaktu s kůží a očima. Ujistěte, že je na konci každého mycího cyklu dávkovač prázdný. Nedovolte dětem hrát si se spotřebičem nebo sedět na dvířkách myčky, pokud je myčka otevřená (může dojít k převrácení) a stejně tak od spotřebiče odhánějte domácí zvířata. Používejte pouze speciální produkty pro čištění nádobí (regenerační sůl, mycí a oplachový prostředek). Neotvírejte dveře, pokud je myčka v provozu. Nikdy nenechávejte dvířka myčky otevřena: lidé o ně mohou zakopnout. Nikdy nepoužívejte ve spotřebiči chemická rozpouštědla. NEEZPEČÍ: Nože a další ostré předměty musí být uloženy čepelí směrem dolů, nebo vodorovně. 1.3 ÚDRŽ Pokud chcete vyměnit napájecí kabel, nebo pokud je nutné změnit instalaci, je potřeba provedení takových elektrikářských prací svěřit kvalifikovanému elektrikáři. Nedotýkejte se vnitřních částí myčky. V případě jakýchkoliv problémů, které nelze jednoduše vyřešit, se obraťte na technickou podporu. Vždy používejte pouze hadice dodávané se spotřebičem. Nikdy nepoužívejte staré a použité hadice. Tento návod k obsluze je k dispozici ke stažení na webových stránkách výrobce. 2 / ŽIVOTNÍ PROSTŘEDÍ ÚSPOR ENERGIE Dávkujte čistící prostředek v závislosti na stupni znečištění nádobí a zatížení myčky nádobím a nepřekračujte dávku doporučenou výrobcem čistícího prostředku. Odstraňte zbytky jídla z nádobí (kameny, semena, atd.) Nepředmývejte nádobí ručně. Vyberte si program, který je vhodný charakteru nádobí a stupni jeho znečištění. Použijte celý vnitřní prostor v myčce na nádobí. Mytí tak bude ekonomické a ekologické. Ujistěte se, že je spotřebič správně nastavený, se správnými hodnotami. Oddíl 5. Po skončení programu, myčku vypněte. OCHRN ŽIVOTNÍHO PROSTŘEDÍ Tato myčka byla navržena tak, aby byla šetrná k životnímu prostředí. Obalové materiály jsou recyklovatelné. Pomozte chránit životní prostředí tím, že obaly vyhodíte do nejbližšího kontejneru určeného právě pro recyklovatelný odpad. Vaše myčka nádobí je také vyrobena z množství recyklovatelného materiálu, a je označena odpovídajícím varovným logem, po svém vyřazení nesmí být zařazena mezi jiné odpady. Spotřebič by měl být recyklován v souladu se směrnicí 2002/96/ES o vyřazených elektrických a elektronických zařízení. Kontaktujte prosím Váš nejbližší obecní úřad, nebo prodejce spotřebičů, který by Vám měl být schopný podat informaci týkající se adresy nejbližšího sběrného místa pro tento typ spotřebičů. ližší informace též na 2

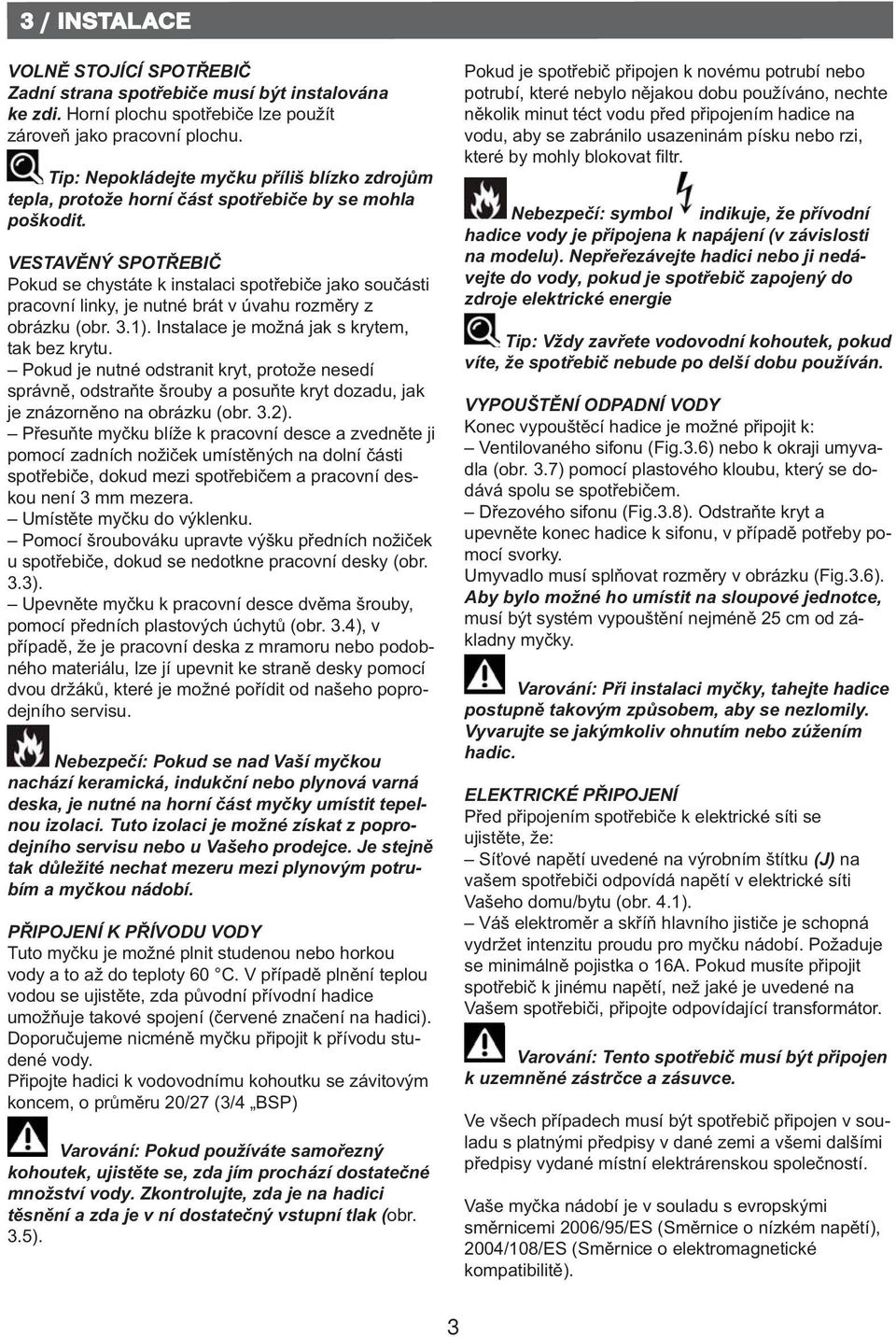

6 3 / INSTLCE VOLNĚ STOJÍCÍ SPOTŘEIČ Zadní strana spotřebiče musí být instalována ke zdi. Horní plochu spotřebiče lze použít zároveň jako pracovní plochu. Tip: Nepokládejte myčku příliš blízko zdrojům tepla, protože horní část spotřebiče by se mohla poškodit. VESTVĚNÝ SPOTŘEIČ Pokud se chystáte k instalaci spotřebiče jako součásti pracovní linky, je nutné brát v úvahu rozměry z obrázku (obr. 3.1). Instalace je možná jak s krytem, tak bez krytu. Pokud je nutné odstranit kryt, protože nesedí správně, odstraňte šrouby a posuňte kryt dozadu, jak je znázorněno na obrázku (obr. 3.2). Přesuňte myčku blíže k pracovní desce a zvedněte ji pomocí zadních nožiček umístěných na dolní části spotřebiče, dokud mezi spotřebičem a pracovní deskou není 3 mm mezera. Umístěte myčku do výklenku. Pomocí šroubováku upravte výšku předních nožiček u spotřebiče, dokud se nedotkne pracovní desky (obr. 3.3). Upevněte myčku k pracovní desce dvěma šrouby, pomocí předních plastových úchytů (obr. 3.4), v případě, že je pracovní deska z mramoru nebo podobného materiálu, lze jí upevnit ke straně desky pomocí dvou držáků, které je možné pořídit od našeho poprodejního servisu. Nebezpečí: Pokud se nad Vaší myčkou nachází keramická, indukční nebo plynová varná deska, je nutné na horní část myčky umístit tepelnou izolaci. Tuto izolaci je možné získat z poprodejního servisu nebo u Vašeho prodejce. Je stejně tak důležité nechat mezeru mezi plynovým potrubím a myčkou nádobí. PŘIPOJENÍ K PŘÍVODU VODY Tuto myčku je možné plnit studenou nebo horkou vody a to až do teploty 60 C. V případě plnění teplou vodou se ujistěte, zda původní přívodní hadice umožňuje takové spojení (červené značení na hadici). Doporučujeme nicméně myčku připojit k přívodu studené vody. Připojte hadici k vodovodnímu kohoutku se závitovým koncem, o průměru 20/27 (3/4 SP) Varování: Pokud používáte samořezný kohoutek, ujistěte se, zda jím prochází dostatečné množství vody. Zkontrolujte, zda je na hadici těsnění a zda je v ní dostatečný vstupní tlak (obr. 3.5). Pokud je spotřebič připojen k novému potrubí nebo potrubí, které nebylo nějakou dobu používáno, nechte několik minut téct vodu před připojením hadice na vodu, aby se zabránilo usazeninám písku nebo rzi, které by mohly blokovat filtr. Nebezpečí: symbol indikuje, že přívodní hadice vody je připojena k napájení (v závislosti na modelu). Nepřeřezávejte hadici nebo ji nedávejte do vody, pokud je spotřebič zapojený do zdroje elektrické energie Tip: Vždy zavřete vodovodní kohoutek, pokud víte, že spotřebič nebude po delší dobu používán. VYPOUŠTĚNÍ ODPDNÍ VODY Konec vypouštěcí hadice je možné připojit k: Ventilovaného sifonu (Fig.3.6) nebo k okraji umyvadla (obr. 3.7) pomocí plastového kloubu, který se dodává spolu se spotřebičem. Dřezového sifonu (Fig.3.8). Odstraňte kryt a upevněte konec hadice k sifonu, v případě potřeby pomocí svorky. Umyvadlo musí splňovat rozměry v obrázku (Fig.3.6). by bylo možné ho umístit na sloupové jednotce, musí být systém vypouštění nejméně 25 cm od základny myčky. Varování: Při instalaci myčky, tahejte hadice postupně takovým způsobem, aby se nezlomily. Vyvarujte se jakýmkoliv ohnutím nebo zúžením hadic. ELEKTRICKÉ PŘIPOJENÍ Před připojením spotřebiče k elektrické síti se ujistěte, že: Síťové napětí uvedené na výrobním štítku (J) na vašem spotřebiči odpovídá napětí v elektrické síti Vašeho domu/bytu (obr. 4.1). Váš elektroměr a skříň hlavního jističe je schopná vydržet intenzitu proudu pro myčku nádobí. Požaduje se minimálně pojistka o 16. Pokud musíte připojit spotřebič k jinému napětí, než jaké je uvedené na Vašem spotřebiči, připojte odpovídající transformátor. Varování: Tento spotřebič musí být připojen k uzemněné zástrčce a zásuvce. Ve všech případech musí být spotřebič připojen v souladu s platnými předpisy v dané zemi a všemi dalšími předpisy vydané místní elektrárenskou společností. Vaše myčka nádobí je v souladu s evropskými směrnicemi 2006/95/ES (Směrnice o nízkém napětí), 2004/108/ES (Směrnice o elektromagnetické kompatibilitě). 3

7 4 / CELKOVÁ PREZENTCE MYČKY 4.1 MYČK (obr. 4.1) ) Pracovní deska ) Horní koš C) Dávkovač čistících prostředků D) Dolní ostřikovací rameno E) Hlavní filtrl F) Protiblokovací měřící drát horního sprchovacího ramene (v závislosti na modelu) G) Zásobník na regenerační sůl H) Odpadní filtr I) Dolní koš J) Štítek výrobce K) Dávkovač leštidla 4.2 PRODUKTY PRO MYČKU NÁDOÍ Čistící prostředek: zvláštní čisticí prostředek pro myčky nádobí, může to být prášek, tekutina nebo tablety. Leštidlo: pomáhá nádobí schnout rychleji a brání aby na něm zůstávaly kapičky vody, čímž se snižuje usazování vodního kamene a zanechá Vaše nádobí lesklé. Sůl: specifický výrobek pro myčky nádobí, regeneruje změkčovač vody, který neutralizuje chemikálie, které způsobují usazování vodního kamene. Víceúčelové tablety: obsahují mycí prostředek, leštidlo, látky rozpouštějící vodní kámen, a aktivní látky, které posilují ochranu nádobí. DŮLEŽITÉ: Udržujte produkty v suchu a mimo dosah dětí. Používejte pouze produkty, které jsou vyrobené speciálně pro myčky nádobí. 4.3 OVLÁDCÍ PNEL (Obr. 4.3) ) Tlačítka výběru (4 funkce): Volba programu: zvolte Váš program mačkáním tlačítek vpravo a vlevo. Zvolení možností: pokud stisknete pravé tlačítko na 2 vteřiny, aktivujete volbu redukce času a wash+. Nastavení: hodin, odvápňovače a zvukových sygnálů. Možnost 4 v 1 : tuto volbu aktivujete stisknutím levé klávesy po dobu 5 vteřin. ) Zpoždění času a Nastavení C) Obrazovka: může ukazovat aktuální čas, hodinu ukončení programu a zvolená nastavení. D) Spustit / Zrušit: Chcete-li zrušit program, podržte tlačítko po dobu několika sekund. E) Indikátory: nedostatek soli; nedostatek leštícího prostředku; Víceúčelové produkty; Zkrácení času; + Wash Dobré umytí velmi špinavého nádobí; 5 / PŘED PRVNÍM POUŽITÍM Důležité: Pro optimální výsledky mytí a sušení, je třeba správně nastavit některé parametry myčky 5.1 NSTVENÍ HODIN ktivujte menú pro nastavení stisknutím Zpoždění hodin () po dobu 3 vteřin. Na obrazovce se objeví SEt a následně budou blikat hodiny. Zvolte hodiny pomocí Volícího tlačítka (), potvrďte je stisknutím Zahájení/Zrušení (D) a na obrazovce se objeví minuty. Postupujte stejným způsobem jako u nastavení hodin a obrazovka přejde na regulaci odvápňovače. 5.2 NSTVENÍ ODVÁPŇOVČE Měření tvrdosti vody (Obr. 5.2) Zjistěte tvrdost vody ve Vaší myčce pomocí přiložené pásky nebo se informujte u Vašeho dodavatele vody. Po potvrzení hodin pomocí tlačítka Zahájení/Zrušení (D), přejdete na nastavení odvápňovače. Změňte toto nastavení v závislosti na tvrdosti vody stisknutím Volícího tlačítka (). Hodnota výrobce: H4 (Obr ). Potvrďte stisknutím klávesy Zahájení/Zrušení (D) a přejdete do menu pro zvukové sygnály. TULK TVRDOSTI VODY / štítek aquadur Měkká 0-10ºF P, T o JT+S +L o VT H0 Měkká 10-18ºF P, T o JT+S +L o VT H1 Středně tvrdá 18-25ºF P, T o JT+S +L o VT Tvrdá 25-40ºF P, T o JT+S +L H3 Tvrdá 40-55ºF P, T o JT+S +L H4 Tvrdá 55-70ºF P, T o JT+S +L H5 Velmi tvrdá >70ºF P, T o JT+S +L P: Prášek T: Tekutina JT: Jednoduchá tableta VT: Víceúčelové tablety S: Sůl L: Leštidlo 5.3 NSTVENÍ ZVUKOVÉHO SIGNÁLNÍHO SYSTÉMU Váš spotřebič může vydávat zvukové signály při ukončení programu. Po nastavení změkčovače vody, vyberte pro aktivaci zvukové signály bip1 nebo k deaktivaci bip0 pomocí tlačítek výběru (). Potvrďte stisknutím tlačítka Zahájení/Zrušení (D). H2 H6 Porucha přívodu vody; Otevřené dveře F) ZP / VYP spínač 4

8 5.4 NPLNĚNÍ MYČKY ČISTÍCÍMI PRODUKTY Je nutné zaplnit zásobníky pro sůl a leštidlo a upravit jejich úrovně po celou dobu životnosti myčky nádobí Naplnění zásobníku pro regenerační sůl (obr ) Sejměte kryt () na zásobníku soli. Naplňte jej speciální regenerační solí pro myčky nádobí pomocí nálevky (), která se dodává spolu se spotřebičem. Při prvním použití jej naplňte vodou (C) až po okraj. Tip: Proveďte PRE-WSH (neboli předmytí krátký program), čímž se odstraní zbytky soli v zásobníku, a snižuje se tak riziko oxidace. Pokud bude třeba doplnit sůl, rozsvítí se světelná kontrolka pro doplnění soli. Toto varování se neobjeví, pokud je voda tvrdá nebo v případě, že je aktivována možnost H0 4 v Naplnění leštidlem (Obr ) Před zapnutím spotřebiče naplňte dávkovač leštícího prostředku () vpravo do horní části voliče nastavení (). Tovární nastavení je 2. Pokud máte potíže se sušením nebo s bílými zbytkovými stopami, zvyšte dávku pohybem voliče do polohy 3. Pokud bude třeba doplnit leštidlo, rozsvítí se světelná kontrolka pro doplnění leštidla. Toto varování se nezobrazí pokud je zapnuta možnost 4 v Naplnění čistícím prostředkem (Obr ) Vyjměte dávkovač (), vložte práškový nebo tekutý prostředek () alespoň do úrovně označené značkou min určené pro lehce zašpiněné nádobí, nebo do úrovně MX určené pro silně zašpiněné nádobí. Pokud je nádobí silně znečištěné, přidá se 5 g (čajová lžička) mycího prostředku do dávkovače. Při použití tablet, použijte oddíl (C). 6 / ZŘÍZENÍ DŮLEŽITÉ: Předměty, které nejsou vhodné pro myčky: Dřevěná prkénka Nádobí, vyrobené z oceli, které není korozivzdorná, nebo z plastu, které neodolává teplu Cínové nebo měděné předměty Lepené nádobí a příbory Příbory s madlem z dřeva, lesního rohu nebo perleti Starožitný nebo ručně malovaný porcelán Ujistěte se, že všechny předměty nijak neohrožují funkčnost myčky DOLNÍ KOŠ (Obr. 6.1) Uspořádejte nádobí tak, aby voda mohla volně proudit a mohla ostřikovat všechno. Nepokládejte, nespojujte dohromady, nebo nepřekrývejte mezi s sebou mělké a hluboké talíře. Umístěte velké talíře a pánve po stranách. Skládací hroty usnadňují uspořádání velkých talířů (Obr ) Když vložíte do myčky dolní koš, ujistěte se, že se nic nezachytává na vodícím kabelu horního koše (L) (Obr. 4.1) (v závislosti na modelu), aby se zabránilo blokování ostřikovacího ramene. Ujistěte se, že se volně otáčí. Nastavení výšky horního koše (Obr ) (v závislosti na modelu) Lehce nadzvedněte koš na každé straně, dokud nezapadne. Lehce jej nadzvedněte k jeho snížení. Koš je možné upravit pokud je naplněný. Důležité: Ujistěte se, že je koš zcela vodorovně, pokud jej upravujete. 6.3 KOŠ N PŘÍORY Koš na příbory lze posunout na libovolné místo ve spodním koši, což umožňuje flexibilní zatížení (Obr. 6.1). Díky vyměnitelným mřížkám, je možné přehledné naplnění, což umožňuje optimální mytí a sušení. Pro oddělení stříbra od jiných kovů použijte separační mřížku (obr ). Pro malé příbory je k dispozici v horním koši další košík (Obr ). Důležité: Umístěte nože a jiné ostré předměty do zásobníku na příbory nebo v horním koši ostřím směrem dolů. 6.2 HORNÍ KOŠ Tento koš se obvykle používá na sklenice, malé misky, mísy, omáčníky, atd. Tyto předměty na něj položte směrem dolů. Metodickým uspořádáním nádobí ušetříte prostor (šálky, hrnky, misky, atd.) Hrnky je možné umístit na skládacích hroty (Obr ). 5

9 7 / EZPEČNOSTNÍ PRVKY SPOTŘEIČE Dvířka nejsou správně zavřená Pokud nejsou dvířka uzavřena v průběhu programu, kontrolka Otevřené dveře Program přístupového zámku Zatímco je program v chodu, jsou tlačítka chráněna automaticky v případě nechtěného stisknutí. Odemknou se na konci programu, nebo pokud na několik sekund podržíte tlačítko Start / zrušit (D) (Obr. 4.3). Systém proti přetečení Tento systém automaticky aktivuje vypouštěcí čerpadlo, pokud hladina vody uvnitř dosáhne abnormální výšky. Systém proti úniku vody Tento systém přeruší přívod vody, pokud spotřebič sám zjistí netěsnosti. bliká. 8 / TULK PROGRMŮ PROGRM min l kwh NÁDOÍ MOŽNOSTI PŘEDMYTÍ RYCHLÝ 30 JEMNÉ OPTI / / 16 ECO 45ºC* UTO 50/65ºC 85/ 115 CYCLONE 70ºC 120/ / / 16.5 Velmi krátký program, který namáčí nádobí dokud se neumyje Velmi krátké mytí přizpůsobené obvyklému minimálnímu zatížení myčky lehce zašpiněným nádobím Speciální program pro sklo. Omezené množství reziduí, nesušené. Sklo nebo křehký porcelán 1.15/ Krátké 60min mytí přizpůsobené 1.25 běžnému nádobí 1.15/ 1.4 ěžně zašpiněné nádobí, delší než ekonomičtější program s úsporou vody a energie. Doporučený program utomatická detekce úrovně zašpinění. Optimální výsledky při zachování úspory energie 1.45/ Velmi špinavé nádobí, velmi špinavé 1.55 hrnce, tuk a zaschlá špína + Wash + Wash HYGIENIZER 72ºC 90/ / / Program speciálně upravený pro každodení mytí a dezinfekci 1.46 nádobí QULYSE Program specifické údržby pro čištění vnitřku přístroje Tyto hodnoty se vztahují na: Normální podmínky pro použití s oddělenými produkty (mycí prostředky, sůl, leštidlo). Pouze pro podmínky použití víceúčelových produktů. Tyto se mohou měnit v závislosti na zatížení, na teplotě vody, dávkování, použití leštidla a napětí spotřebiče. Doporučené programy: * EN50242 Spotřeba vypnutého spotřebiče: 0,5 W Spotřeba v pohotovostním režimu: 1 W 6

10 9 / NSTVENÍ PROGRMU Tip: Podívejte se na tabulku programů a podle ní zvolte program, odpovídající typu nádobí, jeho množství a úrovni znečištění jídlem. F 4.3 C E D 9.1 ZPNUTÍ SPOTŘEIČE (Obr. 4.3) Spotřebič zapnete stisknutím tlačítka ZP / VYP (F) 9.2 SPUŠTĚNÍ PROGRMU (Obr. 4.3) Okamžitý start programu Vyberte si svůj program pomocí tlačítek výběru (). Na obrazovce (C) se zobrazí hodina ukončení. Chcete-li spustit program, stiskněte tlačítko start (D). Na displeji se zobrazí zbývající čas průběhu programu. Opožděný start programu Naprogramujte hodiny pro odložené spuštění (0min - 24h) stisknutím tlačítka odloženého startu (). Zvyšujte dobu vždy o 10 minut mačkáním pravého volícího tlačítka (). Pokud ji budete držet stisknutou, odložení se bude zvyšovat po 30 minutách. Pro snížení doby odkladu použijte levou volící klávesu (). ěhem navolení časového zpoždění se na obrazovce objeví hodina ukončení programu (včetně zpoždění). Potvrďte zvolenou hodnotu stisknutím tlačítka pro zahájení (D). 4 v 1 možnost : aktivujte ji stisknutím levého volícího tlačítka () po dobu 5 vteřin a rozsvítí se světelná kontrolka. Následně zvolte požadovaný program. Postupujte stejně, pokud chcete funkci deaktivovat. Pilot se zapne. Pak vyberte program, který chcete. Poté vyberte požadovaný program. I v případě, že používáte tuto možnost, budete muset přidat sůl a leštidlo (v závislosti na tvrdosti vody). Programy se automaticky přizpůsobí, pokud používáte víceúčelové tablety. Zakázat volby 4v1, postupovat opačných způsobem. Pilot vypne. 9.3 FINLIZCIÓN DEL PROGRM Cuando el programa termina, en la pantalla aparece la palabra End : DŮLEŽITÉ: Po uplynutí 5 minut, kdy není s přístrojem nijak manipulováno, tento přejde do režimu úspory energie a slovo End začne blikat. Pokud se toto stane během volby programu, na obrazovce se objeví aktuální čas a o 4 minuty později bude blikat pouze kontrolka zvoleného programu. 9.4 VYPNUTÍ SPOTŘEIČE Po skončení programu se, spotřebič vypněte stiskem tlačítka ZP / VYP (F). Ušetříte tak elektrickou energii. 9.5 ZRUŠENÍ PROGRMU Podržte tlačítko Start / Zrušit (D) po dobu několika sekund. Indikátor se zbývajícím časem se vypne. ECO program se zapne jako výchozí nastavení. 9.6 MOŽNOSTI Stiskněte na 2 vteřiny pravé volící tlačidlo (). aktivuje se volba: - + Wash: Důkladné umytí velmi špinavého nádobí, aniž by bylo třeba použít Intenzivní program nebo Cyclone. Platí pro programy Opti 60 a uto. Opakujte předchozí kroky a aktivovat: - Snížení času : Snižuje dobu trvání programu bez ovlivnění praní a sušení. Platí pro ECO, Optia 60 a Intenzivní program. Je vhodné otevřít dvířka myčky na konci programu. Deaktivujte poslední volbu tak, že znovu stisknete pravou volící klávesu () po dobu 2 vteřin. DŮLEŽITÉ: Pokud zvolíte možnost která není v souladu s programem, začne blikat kontrolka pomaleji. Když stisknete tlačítko Start, program se spustí a tato možnost bude deaktivována 7

11 10 / ČIŠTĚNÍ SPOTŘEIČE 10.1 FILTRY (obr. 10.1) Filtrační systém se skládá z několika prvků: () odpadní filtr () velký filtr (C) mikrofiltr Filtry se nachází uprostřed spodní části vany a musí být pravidelně proplachovány pod tekoucí vodou aby bylo dosaženo optimálních výsledků mytí. Rozeberte je v následujícím pořadí z obrázku (obr ): první (), poté (), a nakonec (C). Montáž filtrů: Postupujte v opačném pořadí. Důležité: Upravte zcela filtr usazenin () otočením o čtvrt otáčky PRVIDELNÁ ÚDRŽ Spusťte program údržby bez nádobí každé 3 nebo 4 měsíce. Odstraní se tak případné usazeniny, za 11 / PORUCHY 11.1 TULK PORUCH Závady blikají na displeji. Chyby použití speciálního čisticího prostředku pro myčky. Udržujte tento produkt mimo dosah dětí. Nepoužívejte abrazivní prášky, kovové houby nebo produkty na bázi alkoholu nebo rozpouštědel. Pro čištění vnějšku a ovládacího panelu použijte lehce navlhčený hadřík nebo houbu. Těsnění dvířek rovněž čistěte pravidelně. Delší prostoj nebo stěhování Vaše myčka je vybavená vnitřní nádrží, kterou je třeba vyprázdnit. Za tímto účelem: zvolte program předpírka ; stiskněte klávesu Zahájení (D) po dobu 5 s. a začne vyprazdňování; když skončí (přibližně po 3 min.), vypněte je. Vyčistěte kompletně Vaši myčku; následně ji odpojte z elektřiny a uzavřete přívod vody. Nevystavujte Váš přístroj mrazu., d02, d14 může v některých případech opravit sám uživatel. U zbývajících chyb je nutné zavolat technický servis a nezapomenout uvést číslo chyby, která se na myčce zobrazuje. Chyba Co to znamená? Možné příčiny Chyba přítoku vody d02 Chyba odtoku d03 Chyba topení d04 Chyba teploty d05 Porucha čerpadla d06 Porucha čerpadla d07 Chyba přetečení/úniku vody d08 Chyba rozprašovače d11 Chyba tlakového senzoru d12 Chyba plnění d13 Chyba topení d14 Chyba tlaku čerpadla. Nestabilní tlak Kohoutek je zavřený. Přítoková hadice je ohnutá. Odtoková hadice je ohnutá. Ucpané filtry. Ucpané čerpadlo. Špinavý sifon. Přerušte program a spusťte znovu. Pokud problém přetrvá, zavolejte na technickou podporu a uveďte kód chyby. Uzavřete přívod vody a zavolejte technickou podporu. Přerušte program a spusťte znovu. Pokud problém přetrvá, zavolejte na technickou podporu a uveďte kód chyby. Velmi nízké připojení odtoku. Neadekvátní přítok a tok. Ucpané filtry SPUŠTĚNÍ Problém Možné příčiny Co dělat? - Pružiny dveří nejsou dost napnuté, aby kompenzovaly váhu dvířek Dvířka se při otevření vyklápí těžce (vestavěný model) Dveře se při uzavření zasekávají Drobný únik vody u dveří - Spotřebič není stabilně nainstalován a vycentrován - Dvířka nejsou centrována na vanu 8 - Utáhnout dva utahovací šrouby, které se nachází na spodní části nad nožičkami - Upravte nožičky. - Vycentrujte spotřebič pomocí zadních nožiček Horní koš není v horní pozici - Nesprávná manipulace - Viz oddíl jak upravit výšku horního koše Drobný únik vody kolem a pod spotřebičem (pro detekci úniku je nutné pohnout se spotřebičem) - Únik z přívodu vody - Únik ze spotřebiče (kód chyby 07) - Zkontrolujte zda těsnění sedí na hadici a utáhněte matku. - Uzavřete přívod vody a zavolejte technickou podporu

12 11.3 KONTROLKY NSTVENÍ PROGRMU Problém Možné příčiny Co dělat? Spotřebič se nezapíná - v zásuvce není proud - Zkontrolujte zásuvku a pojistky, a pokud problém přetrvává, obraťte se na technickou podporu Program se nespustil Program se nespustil a kontrolní světélko bliká - Stiskli jste tlačítko Start / Zrušit příliš dlouho (déle než 2 vteřiny) - Rychle stiskněte tlačítko Start / Zrušit a program se spustí - Dvířka nejsou správně zavřená - Zkontrolujte, zda jsou dvířka správně zavřená a zda jim v cestě nestojí nějaké nádobí Kontrolka soli se nevypnula - V zásobníku není sůl - Naplňte zásobník Spotřebič vypíná pojistky Nesouvislé zprávy na displeji nebo po sobě blikající světla Spotřebič se nerestartoval Cyklus trvá příliš dlouho Ve spotřebiči není žádná voda Ze spotřebiče neodtéká odpadová voda (chyba d02 z tabulky) Spotřebič je ucpaný (chyba 14 v tabulce) - Nedostatek proudu k tomu aby bylo možné napájet všechny spotřebiče zároveň - Vnitřní závada spotřebiče - Zkontrolujte hodnotu proudu v zásuvce (min 10 min.) a změřte kapacitu. - Zavolejte technickou podporu. - Nesprávné stisknutí tlačítek - Stiskněte tlačítko Start / Zrušit po dobu 2 sec. Pokud porucha přetrvává zavolejte technickou podporu - ěhem programu se otevřely dveře - Jakmile jsou dvířka zavřená, počkejte několik minut, dokud se res- - Programy s úsporou energie trvají déle (nižší teploty) - Přívod vody je uzavřený - Hadice je ohnutá - Špinavý sifon - ohnutá odtoková hadice - Zcela ucpané filtry - ucpané čerpadlo - Velmi špatné připojení odtoku - Neadekvátní přítok vody a tok - Ucpané filtry tartuje - Tyto programy jsou doporučené protože jsou úspornější - Otevřete přívod vody - uvolněte hadici - Odstraňte nečistoty - Zkontrolujte, zda je odtoková hadice za spotřebičem ve správné pozici - Vyjměte a vyčistěte filtry - zapněte před mycí program. Pokud porucha přetrvává, zavolejte technickou podporu - Postupujte dle instrukcí instalačního manuálu - Zkontrolujte přítok vody a pokud porucha přetrvá, zavolejte technickou podporu Vyčistěte filtry 11.4 ŠPTNÉ VÝSLEDKY SUŠENÍ Problém Možné příčiny Co dělat? Na nádobí zůstává množství kapek vody Kapičky vody na plastových předmětech nebo předmětech opatřených izolací Horší sušení při rychlejším programu Kondenzovaná voda na stěnách vnitřních dvířek myčky a uvnitř myčky - V myčce není leštidlo, nebo nedostatečné dávkování leštidla - Předměty v myčce jsou uloženy nesprávně - Tyto izolační materiály mají nízkou hodnotu výhřevnosti - Zkontrolujte příslušnou kontrolku a doplňte zásobník - Problém vyřešíte umístěním nádobí v myčce způsobem který omezuje zadržování vody - Po skončení programu nechte dvířka několik minut otevřená - Minimalizujte kontakt mezi těmito předměty na minimum - Program není vhodný pro optimální - Vyberte vhodný program sušení. Při rychlých programech je teplota sušení a čas redukovány na mi- program skončí, nechte dvířka - Pro zlepšení výsledků, jakmile nimum, aby se tak snížila délka trvání myčky několik minut otevřená cyklu - Uvnitř myčky se může kondenzovat voda, zvláště při chlazení (zvuková izolace tento jev vyvolává) 9

13 11.5 ŠPTNÉ VÝSLEDKY MYTÍ Problém Možné příčiny Co dělat? Stopy jídla a špíny na sklenicích - Předměty špatně vložené do myčky - Umístěte nádoby v myčce správně. (blokované většími, nebo příliš blízko Použijte nejvhodnější místa a doplňky sebe) pro každý druh nádobí - Ostřikovací rameno blokováno příbory, - Ověřte zda se oplachovací rameno nádobím, atd. otáčí volně - Špatně vložený filtr, který se během - Ověřte povrch filtru a zda je filtr usazen pevně na svém místě mytí zvedá - Síťka mikrofiltru je zanesená - Vyjměte všechny filtry a vyčistěte je - Tryska ostřikovacího ramene je zanesená otočením páčky o čtvrt otáčky a umyjte - Vyjměte oplachovací rameno jej pod tekoucí vodou. Stopy mastnoty ílé fleky a skvrny (je potřeba zjistit jakého původu) - Dávka čističe příliš nízká, nebo není čistič efektivní - Nevhodný program (příliš nízká teplota, krátká délka trvání programu) - Stopy soli (z předmětů je cítit sůl) - vrstva křídy (odstranitelná octem) - Sklenice nejsou čiré protože voda je příliš měkká (nelze odstranit) arevné skvrny (od čaje, vína, kávy) - Předměty špatně vložené do myčky arevné skvrny nebo uschlé kapky na předmětech 11.6 ZÁVDY - Řiďte se pokyny výrobce čistícího prostředku, vyzkoušejte jiný produkt nebo vyberte vhodnější program (viz tabulka programů) - Ověřte zda je zásobník se solí správně zavřený - Ověřte zda je v zásobníku sůl (pokud nesvítí kontrolka = OK) - Ověřte tvrdost vody a na základě toho přidejte změkčovač vody - Voda příliš tvrdá pro 4 v 1 bez přidání soli - Ověřte tvrdost vody a na základě toho přidejte změkčovač vody - Některé čistící tablet jsou agresivnější u zdobeného skla (změňte produkt) - Umístěte zásobníky směrem dolů, tak jak je uvedeno v manuálu - Dávka čističe příliš nízká, nebo není- Zkontrolujte instrukce výrobce čistič efektivní čistícího prostředku - Program s příliš nízkou teplotou - Použijte program s vyšší teplotou. - Nepřítomnost, nebo nedostatečné množství leštidla - Leštidlo má prošlou dobu spotřeby - Pokud používáte multifunkční produkt Viz tabulka programů - Ověřte zda svítí kontrolka a doplňte zásobník - Zvyšte dávkování leštidla - Použijte nejnovější produkty - Ujistěte se že mate aktivovanou funkci 4 v 1 se správným dávkováním leštidla Problém Možné příčiny Co dělat? Myčka je plná vody - Špatné odvodňování spotřebiče (chyba 12) Ve velkém filtru je na konci mycího - Filtry a odtok jsou zaneseny příliš programu velké množství zbytků jídla velkým množstvím odpadu V myčce jsou na nádobí z nerezové oceli stopy rzi 12 / POPRODEJNÍ SERVIS - Nerezová ocel není pro myčku vhodná (zvláště pak nože) - Řiďte se instrukcemi v instalačním manuálu - Vyjměte a vyčistěte filtry - Vyjměte z filtru velké kusy zbytků jídla než filtr opět vložíte do myčky - Používejte příbory vhodné pro myčky - Ověřte zda je zásobník se solí správně zavřený OPRVY Jakékoliv práce na Vašem spotřebiči musí být provedeny kvalifikovaným autorizovaným servisem. Pokud zavoláte servis, prosím uveďte následující: Úplný popis spotřebiče (model, typ a sériové číslo). Tyto informace lze nalézt na štítku výrobce (obr. 4.1) Zjištěnou závadu spolu s co možná nejvíce detaily. ORIGINÁLNÍ DÍLY Pokud je prováděna údržba, žádejte, aby během ní byly použity pouze certifikované originální náhradní díly. 10

14 Fagor Electrodomésticos, S.Coop. San ndrés, Mondragon (SPIN) gor.com LVF32 DW3M00455_00-1/1-05/13
