1 MEZ Trojfázové asynchronní motory nakrátko kw Siemens Elektromotory s.r.o. 04/1998

2

3 Výrobní program Trojfázové asynchronní motory nakrátko osové výšky mm a výkonu kw Trojfázové asynchronní motory nevýbušné nakrátko osové výšky mm a výkonu 0,25250 kw Trojfázové asynchronní motory krou kové osové výšky mm a výkonu kw Trojfázové asynchronní motory hutní jeøábové krou kové osovové výšky mm a výkonu 2180 kw Trojfázové asynchronní generátory osové výšky mm a výkonu kw Normy Motory jsou vyrábìny v souladu s tìmito normami: ÈSN ÈSN ÈSN ÈSN ÈSN EN ÈSN EN ÈSN EN ÈSN IEC 721 ÈSN ÈSN EN A1 ÈSN ÈSN IEC 38 èást 1 (1989): Toèivé elektrické stroje. Výkonnost a vlastnosti (ekv. IEC 341). èást 11 (1992): Toèivé elektrické stroje. Doplòující po adavky. èást 8 (1992): Oznaèování svorek a smysl otáèení toèivých strojù (ekv. IEC 348). èást 14 (1990): Mechanické kmitání strojù s výškou osy do 500 mm. Mìøení, hodnocení a pøípustné hodnoty mohutnosti kmitání. (1997): Toèivé elektrické stroje-èást 5: Stupnì ochrany krytem toèivých elektrických strojù. èást 7 (1995): Toèivé elektrické stroje. Oznaèování tvarù /IM kód/ (ekv. IEC 347). èást 6 (1995): Toèivé elektrické stroje. Zpùsob chlazení /IC kód/ (ekv. IEC 346). (1994): Rozmìry a výkony toèivých elektrických strojù. Velikosti koster 56 a 400 a velikosti pøírub 56 a 1080 (ekv. IEC 721). (1978): Elektrické stroje toèivé. Odchylky montá ních rozmìrù a geometrických tvarù èástí elektrických strojù toèivých (ekv. IEC 72). (1997): Toèivé elektrické stroje-èást 9: Mezní hodnoty hluku. (1989): Druhy prostøedí pro elektrická zaøízení. (1993): Normalizovaná napìtí IEC (ekv. IEC 38).

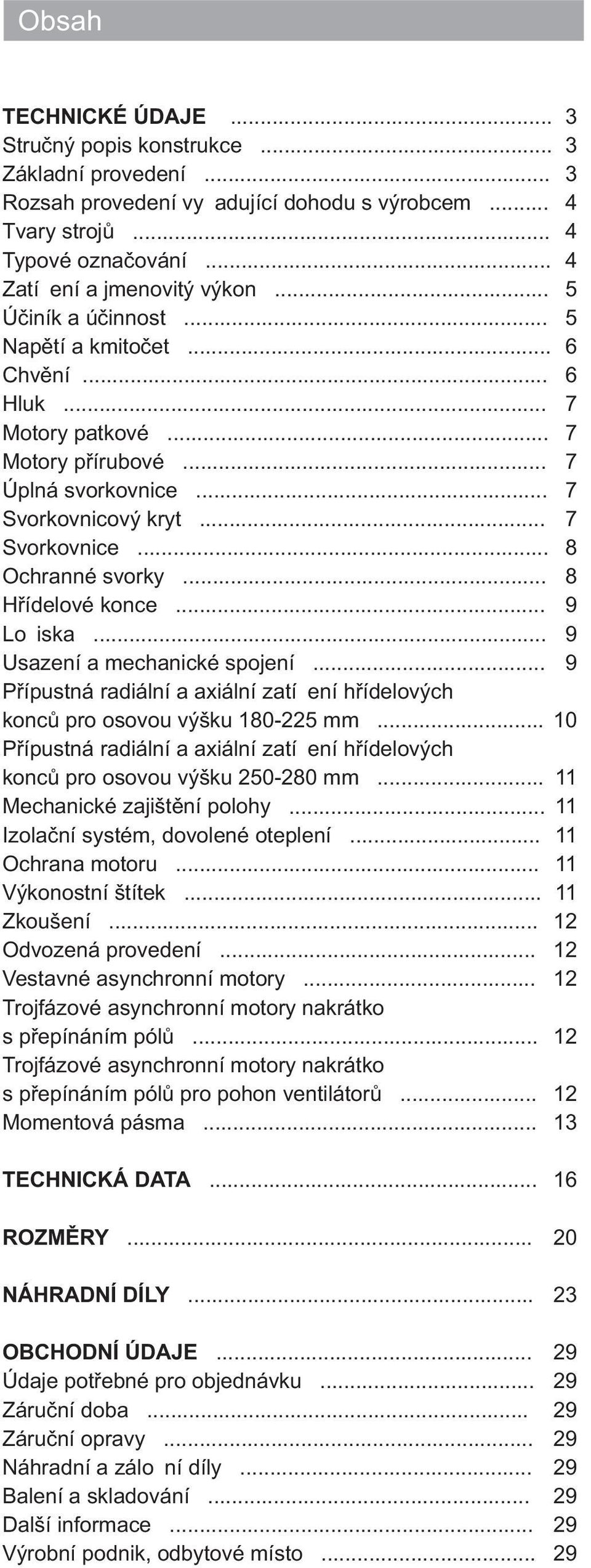

4 Obsah TECHNICKÉ ÚDAJE... 3 Struèný popis konstrukce... 3 Základní provedení... 3 Rozsah provedení vy adující dohodu s výrobcem... 4 Tvary strojù... 4 Typové oznaèování... 4 Zatí ení a jmenovitý výkon... 5 Úèiník a úèinnost... 5 Napìtí a kmitoèet... 6 Chvìní... 6 Hluk... 7 Motory patkové... 7 Motory pøírubové... 7 Úplná svorkovnice... 7 Svorkovnicový kryt... 7 Svorkovnice... 8 Ochranné svorky... 8 Høídelové konce... 9 Lo iska... 9 Usazení a mechanické spojení... 9 Pøípustná radiální a axiální zatí ení høídelových koncù pro osovou výšku mm Pøípustná radiální a axiální zatí ení høídelových koncù pro osovou výšku mm Mechanické zajištìní polohy Izolaèní systém, dovolené oteplení Ochrana motoru Výkonostní štítek Zkoušení Odvozená provedení Vestavné asynchronní motory Trojfázové asynchronní motory nakrátko s pøepínáním pólù Trojfázové asynchronní motory nakrátko s pøepínáním pólù pro pohon ventilátorù Momentová pásma TECHNICKÁ DATA ROZMÌRY NÁHRADNÍ DÍLY OBCHODNÍ ÚDAJE Údaje potøebné pro objednávku Záruèní doba Záruèní opravy Náhradní a zálo ní díly Balení a skladování Další informace Výrobní podnik, odbytové místo... 29

5 Technické údaje Struèný popis konstrukce Trojfázové asynchronní motory jsou urèeny k pohonu prùmyslových zaøízení, napø. ventilátorù, èerpadel, obrábìcích strojù, lisù, jako asynchronní generátory apod., lze je pou ívat jen pro prostøedí uvedené na výkonnostním štítku. Trojfázové nízkonapì ové asynchronní motory nakrátko jsou vyrábìny: Øady C, VC, KC Øady F, VF, KF V OSOVÉ VÝŠCE H = mm V OSOVÉ VÝŠCE H = mm Základní provedení Za základní provedení se pova uje trojfázový asynchronní motor nakrátko: tvaru IM 1001 patkový s jedním válcovým koncem høídele s rozmìry podle rozmìrových tabulek v krytí IP 54 motor zavøený, krytí vnìjšího ventilátoru je IP 2 s vlastním povrchovým chlazením IC 411 dle ÈSN EN s úplnou svorkovnicí opatøenou dvìma typizovanými závitovými otvory P pro trvalé zatí ení S1 pro jmenovité napìtí 400 V, spojení D, pro mo nost spouštìní pøepínaèem YD, svorkovnice šestisvorková pro jmenovitý kmitoèet 50 Hz pro teplotu prostøedí od -30 C do +40 C pro prostøedí slo ité: mokré M/-30 C s relativní vlhkostí vzduchu do 95%/25 C, studené s teplotou od -30 C s izolaèním systémem teplotní tøídy izolace F pro nadmoøskou výšku do m s vnìjším nátìrem šedým 3

6 Technické údaje MEZ Rozsah provedení vy adující dohodu s výrobcem Po dohodì s výrobcem lze objednat odvozená provedení motorù s následujícími odchylkami od základního provedení: tvar IM 2001 patkopøírubový s jedním válcovým koncem høídele s rozmìry podle rozmìrových tabulek tvar IM 3001 pøírubový s jedním válcovým koncem høídele s rozmìry podle rozmìrových tabulek tvar IM 1011, IM1031, IM 1071, IM 1061, IM 1051, IM 2011, IM 2031, IM 2071, IM 2061, IM 2051, IM 3011, IM 3031, motory tvarù IM 1011, IM 2011, IM 3011 jsou opatøeny støíškou, která zamezuje vniknutí drobných pøedmìtù do prostoru ventilátoru pro jmenovitá napìtí od 220 V do 690 V pro kmitoèet 60 Hz se dvìma válcovými konci høídele podle rozmìrových tabulek krytí IP 55 se zabudovanými teplotními èidly se zvýšenou mechanickou únosností do ztí ených klimatických podmínek T23 t.j. pro makroklimatickou oblast se suchým i vlhkým tropickým klimatem T (kategorie umístìní 2, typ atmosféry 3) podle ÈSN pro provoz s mìnièem kmitoètu s antikondenzaèním vyhøívaním jiná modifikovaná a speciální provedení podle po adavku odbìratele Tvary strojù IMB3 IMB6 IMB7 IMB5IMV1 IMV3 IM 1001 IM 1051 IM 1061 IM 3001 IM 3011 IM 3031 IM B 8 IM V 5IM V 6 IM B 35 IM 1071 IM 1011 IM 1031 IM 2001 Typové oznaèování Typové oznaèení motorù sestává z alfanumerických znakù jejich význam je patrný z následujícího pøehledu: C L T OZNAÈENÍ ØADY C asynchronní motory nakrátko tvaru IM 10XX KC acynchronní motory nakrátko tvaru IM 20XX VC asynchronní motory nakrátko tvaru IM 30XX HOC vestavné asynchronní motory tvaru IM 5010 VELIKOST MOTORU výška osy (mm) délková velikost kostry OZNAÈENÍ POÈTU PÓLÙ jednootáèkové motory 02dvoupólový 04 ètyøpólový 06 šestipólový 08 osmipólový motory s pøepínáním pólù 21 pøepínání 4/2 póly 23 pøepínání 8/4 póly 25 pøepínání 6/4 póly 41 pøepínání 8/6/4 póly 43 pøepínání 8/4/2póly PROVEDENÍ DOPLÒKOVÝ ZNAK Provedení a doplòkový znak oznaèuje modifikaèní strukturu a odlišné technické parametry motoru (výkon, napìtí, kmitoèet, mechanické provedení apod.). 4

7 Zatí ení a jmenovitý výkon Jmenovité výkony motorù pro druh zatí ení S1 a kmitoèet 50 Hz v základním provedení uvádí tabulky technických dat. Korekce jmenovitých výkonù pro vyšší nadmoøské výšky a zvýšené teploty prostøedí uvádìjí následující tabulky: Nadmoøská výška (m) Korekèní faktor ,95 0,90 0,85 0,80 0,75 0,70 Teplota okolí ( C ) Korekèní faktor ,95 0,90 0,85 0,80 Korigované výkony jednootáèkových motorù s kmitoètem 50Hz dodávaných pro zvýšené teploty okolí a chladiva uvádí následující tabulka. Teplota prostøedí Výkon ( kw ) 40 C 45 C 50 C 55 C 60 C , ,5 14, , ,5 16, ,4 12,8 15, , Úèiník a úèinnost Hodnoty úèiníku a úèinnosti jsou závislé na zatí ení, kmitoètu a napájecím napìtí motoru. Pro základní provedení jsou hodnoty úèiníku a úèinnosti uvedeny v tabulkách technických dat. Informativní hodnoty úèiníku a úèinnosti v závislosti na zatí ení uvádí následující tabulky. Úèinnost pøi zatí ení cos pøi zatí ení 50% 75% 100% 125% 50% 75% 100% 125% PN PN 9 93, ,88 0,92 0,94 0,94 91, ,87 0,92 0,93 0,93 90, ,87 0,91 0,920, ,5 0,86 0,90 0,91 0,91 88, ,85 0,89 0,90 0, ,820,87 0,89 0, ,81 0,86 0,88 0,89 86, ,80 0,85 0,87 0,87 86, ,77 0,84 0,86 0,87 84,5 85, ,5 0,76 0,820,85 0,86 83,5 84, ,75 0,82 0,84 0, ,5 0,75 0,81 0,83 0, ,5 0,68 0,77 0,820, ,5 0,66 0,76 0,81 0,83 0,65 0,75 0,80 0,82 0,64 0,74 0,79 0,81 0,58 0,71 0,78 0,81 0,58 0,71 0,77 0,81 0,57 0,69 0,76 0,80 0,56 0,68 0,75 0,79 0,55 0,67 0,74 0,78 5

8 Technické údaje MEZ Napìtí a kmitoèet Parametry uvedené v tabulce technických dat platí pøi jmenovitém napìtí 400V a jmenovitém kmitoètu 50Hz. Podle ÈSN èást1 platí pro motory tolerance napìtí a kmitoètu stanovené pro oblast A, tolerance napìtí ± 5%. ÈSN IEC 38 stanovuje pro jmenovitá napìtí sítí 230V, 400V, 690V toleranci ± 10%. Motory velikosti 180M a 280MK dodávané pro napájení ze sítì s napìtím podle ÈSN IEC 38 jsou navr eny pro napì ový rozsah V, V a V. Pro tento rozsah platí tolerance napìtí ± 5% shodnì s ÈSN èást1, oblast A. Na výkonnostím štítku jsou, pokud není stanoveno jinak, uvádìny støední hodnoty napìtí 230V, 400V, a 690V pøi kmitoètu 50Hz. Jednootáèkové motory pro kmitoèet 60Hz jsou standardnì dodávány se zvýšenými výkony podle následujících údajù. PN pro 50 Hz , P pro 60 Hz 2p=2 N 1 17,3 21,3 24,5 34, p=4 2p=6 2p=8 1 17,3 21,3 25,3 34, , , , Chvìní Motory v základním provedení splòují podmínky mohutnosti mechanického kmitání kategorie N podle ÈSN èást 14 odpovídající hodnotám: Osová Max. efektivní hodnota výška rychlosti kmitání (mm.s ) Poèet pólù 2, 4, 6, , ,5 6

9 Technické údaje Hluk Hodnoty hladiny akustického tlaku LPA db(a) a hladiny akustického výkonu LWAdB(A) ve stavu naprázdno pro jedootáèkové motory nepøesahují hodnoty uvedené v následující tabulce: osová výška 2p=2 2p=4 2p=6 2p=8 180M 180L 200LK 200L 225S 225M 250MK 250M 250MU 280SK 280S 280MK 280M 280MU L db(a) L db(a) L db(a) L db(a) L db(a) L db(a) L db(a) L db(a) PA WA PA WA PA WA PA WA Hodnoty hladiny akustického tlaku L PA jsou mìøeny ve vzdálenosti 1 m od obrysu stroje. Motory patkové Pro montá stroje je kostra statoru opatøena patkami s rozmìry dle rozmìrové tabulky. Motory pøírubové Konstrukce motorù je v podstatì stejná jako u motorù patkových s tím rozdílem, e zadní štít je øešen jako pøíruba. Montá pøírubových motorù ke stroji se provádí pomocí závrtných šroubù. Technická data pøírubových motorù jsou shodná s patkovými motory. Hmotnost je o 2% a 5% vìtší. Pøírubový štít motorù tvaru IM 20xx a IM 30xx nesmí tvoøit souèást skøínì s vodou, olejem pøípadnì jinou tekutinou, proto e není konstrukènì pøizpùsoben proti jejich vniknutí do motoru. U motorù tvaru IM 2031 a IM 3031 urèených pro vertikální montá koncem høídele nahoru musí být zabránìno zatékání kapaliny podél høídele, zaplavení pøíruby a upevòovacích bodù a musí být provedena opatøení proti zapadání pevných pøedmìtù do krytu ventilátoru z dùvodu nebezpeèí destrukce ventilátoru a ztráty chlazení. Výrobce doporuèuje uvedené aplikace konzultovat v etapì návrhu zaøízení. Svorkovnicový kryt Svorkovnicový kryt u všech velikostí je umístìn na vrchu kostry motoru. U jednootáèkových motorù v základním provedení je opatøen dvìma typizovanými závitovými otvory P.. (pro ucpávkové vývodky) vyústìnými vpravo pøi pohledu na konec høídele (stranu D). Jeden z otvorù je od výrobce zaslepen zátkou. Svorkovnicový kryt motorù u velikostí lze na o o místì montá e pootoèit o 90 a u velikostí lze na místì montá e pootoèit o 180. Svorkovnicový kryt má krytí IP 55. Svorkovnicový kryt motorù se zabudovanými teplotnímy èidly vestavné tepelné ochrany je opatøen závitovým otvorem P13,5 pro montá ucpávkové vývodky. Od výrobce je uzavøen zátkou. Údaje o svorkovnicových krytech jednootáèkových motorù a motorù s pøepínaním poètu pólù uvadí následující tabulky. 7

10 MEZ Technické údaje Svorkovnice Svorkovnice jednootáèkových motorù základního provedení je šestisvorková s oznaèením pøipojovacích svorek U1,V1,W1, U2, V2, W2. Pøipojení motorù k síti se provádí pomocí kabelových ok. Pøipojovací svorky jsou proti samovolnému uvolnìní zajištìny pru nými podlo kami. Motory dodávané se zabudovanými teplotními èidly pro vestavnou tepelnou ochranu jsou opatøeny pomocnou svorkovnicí se svorkami M4 pro pøipojení øídícího systému ochrany s oznaèením svorek T1, T2u druhu ochrany TP 111 a 1T1, 1T2, 2T1, 2T2 u druhu ochrany TP121. Pøipojení se provádí pøes samostatnou ucpávkovou vývodku P 13,5. TYP SVORKOVNICE: PRO OSOVOU VÝŠKU mm TYP SVORKOVNICE: PRO OSOVOU VÝŠKU mm Údaje o svorkovnici uvádí následující tabulka svorkovnic: Osová Druh motoru Zpùsob Poèet Velikost Vnìj. prùmìr Závitové otvory Velikost výška Poèet Oznaèení spouštìní svorek pøipojovací pøipoj. kabelù. pro ucpávkové zemící rychlostí poètu pólù svorky min max vývodky svorky 180 jednootáèkové 02, 04, 06, 08 pøímé nebo Y/D 6 M P29 M8 dvouotáèkové 21, 23, 25 pøímé 6 M P29 M8 dvouotáèkové 21, 23, 25 ni ší otáèky Y/D 9 M P21 M8 trojotáèkové 41, 43 pøímé 9 M P21 M8 200 jednootáèkové 02, 04, 06, 08 pøímé nebo Y/D 6 M P36 M8 dvouotáèkové 21, 23, 25 pøímé 6 M P36 M8 dvouotáèkové 21, 23, 25 ni ší otáèky Y/D 9 M P29 M8 trojotáèkové 41, 43 pøímé 9 M P29 M8 225 jednootáèkové 02, 04, 06, 08 pøímé nebo Y/D 6 M P36 2 M8 dvouotáèkové 21, 23, 25 pøímé 6 M P36 2 M8 dvouotáèkové 21, 23, 25 ni ší otáèky Y/D 9 M P29 2 M8 trojotáèkové 41, 43 pøímé 9 M P29 2 M8 250 jednootáèkové 02, 04, 06, 08 pøímé nebo Y/D 6 M P42 M8 dvouotáèkové 23, 25 pøímé 6 M P42 M8 dvouotáèkové 23, 25 ni ší otáèky Y/D 9 M P29 M8 280 jednootáèkové 02, 04, 06, 08 pøímé nebo Y/D 6 M P42 M10 dvouotáèkové 21, 23, 25 pøímé 6 M P42 M10 dvouotáèkové 21, 23, 25 ni ší otáèky Y/D 9 M P29 M10 trojotáèkové 41, 43 pøímé 9 M P29 M10 280MU jednootáèkové 02, 04, 06, 08 pøímé nebo Y/D 6 M P48 M10 Ochranné svorky Na motoru jsou dvì ochranné svorky pro spojení s ochranným vodièem. Vnìjší ochranná svorka je umístìna na pøístupném místì kostry statoru. Vnitøní ochranná svorka je umístìna uvnitø svorkovnicového krytu. Obì ochranné svorky jsou viditelnì oznaèeny. 8

11 Technické údaje Høídelové konce Rozmìry válcových koncù høídelù jsou uvedeny v rozmìrových tabulkách. Souèástí dodávky je pero umístìné v konci høídele. Rotor je dynamicky vyvá en s polovinou pera, oznaèení konce høídele písmenem H. Høídele motorù základního provedení jsou opatøeny støedicím dùlkem tvaru A se závitem podle ÈSN (1992). Po vzájemné dohodì mù e výrobce dodat motory se dvìma válcovými konci høídele s rozmìry uvedenými v rozmìrových tabulkách a konce høídele opatøit støedícím dùlkem se závitem tvaru A. Rozmìry støedících dùlkù se závitem a høídelových koncù jsou uvedeny v rozmìrových tabulkách. Lo iska U všech velikostí motorù jsou pou ita valivá lo iska. Osová výška Základní provedení Modifikované provedení strana N / strana D strana N / strana D ) 1) 280MU 2) Z C3 / Z C C3 / 6310 C Z C3 / Z C C3 / 6312 C C3 / 6313 C C3 / 6313 C / NU / NU / NU ) u motorù 2p = 2 lo iska s radiální vùlí C3 2) platí u motorù 2p = 6 Lo iska jsou dimenzována tak, aby pøi stanovených provozních podmínkách a dodr ení pøípustných zatí ení høídele nebyla jejich výpoètová ivitnost ni ší ne 20 tis.hodin u motorù 2p = 2 a 30 tis. provozních hodin u motorù 2p = 4,6,8. Pøi spojení motoru s hnacím strojem pomocí spojky je ivotnost lo isek vyšší. Domazávání lo isek se provádí u motorù do osové výšky 225mm pøes mazací hlavice kulové MK10x1 (ÈSN ) a u osové výšky mm pøes mazací hlavice ploché vel. 16M 10x1 (ÈSN )*. Pokyny pro údr bu a domazavání podle Návodu na obsluhu. * neplatí pro motory osové výšky v základním provedení, pro motory s lo isky 2Z s trvalou náplní plastického maziva Usazení a mechanické spojení Motor musí být usazen v takové poloze, pro kterou je podle tvaru uvedeného na výkonnostním štítku vyroben. Maximální délka upevòovacích šroubù patkových motorù uvedená v následující tabulce je uva ována pro montá motoru na rám bez matice - závit v rámu. Delší šrouby pro montá není mo no pou ít (nelze vsunout). Osová výška Upevòovací šroub Posunovák velikost MU M12x M16x M16x M20x M20x M20x

12 Technické údaje MEZ Pøírubové motory se usazují na lícovanou plochu spøa eného stroje. Délku šroubù nutno volit s ohledem na rozmìr XA uvedený v rozmìrových tabulkách.spojení motoru s jiným strojem je mo no provést pru nou spojkou, øemeny, øetìzy nebo ozubenými koly. Pøi pou ití jiných pøenosových èlenù ne pru né spojky nesmí být pøekroèeny výrobcem stanovené pøípustné maximální radiální a axiální síly pùsobící na høídelový konec. Pøípustná radiální a axiální zatí ení høídelových koncù pro osovou výšku mm Pøípustná maximální radiální zatí ení stanovená v závislosti na vzdálenosti pùsobištì síly od osazení høídelového konce jsou uvedena pro jednotlivé typy motorù v následujících diagramech: F R (N) 180 F R (N) 200 F R (N) L08 L L08 LK06, L M06 S04, M04 M08 S M M04, L04 M L04 LK02, L x (mm) x (mm) x (mm) Pøípustné hodnoty axiálního zatí ení F s respektováním smyslu axiální síly pro vertikální montá uvádí následující tabulka: A Horizontální montá Vertikální montá Osová výška 2p=2 2p=4 2p=6 2p=8 2p=2 2p=4 2p=6 2p=8 F +F - F +F - F +F - F +F - F A A A A A A A A A (N) (N) 180M 180L 200LK 200L 225S 225M F... smìr axiálního zatí ení nahoru A F... smìr axiálního zatí ení dolù A 10

13 Technické údaje Pøípustné hodnoty radiálního a axiálního zatí ení pro modifikovaná provedení motorù s lo isky øady 63 velikosti 180M a 200L, pro motory na 60 Hz a motory s pøepínáním pólù sdìlí výrobce na po ádání. Pøípustná radiální a axiální zatí ení høídelových koncù pro osovou výšku mm Pøípustné maximální radiální zatí ení pøi pùsobišti síly v polovinì délky høídelového konce a maximální axiální zatí ení pro vodorovnou montá, pro libovolný smìr sil jsou uvedena pro jednotlivé typy motorù v následujících diagramech F 250 F 280 Informace pro jinou polohu, smìr síly a vertikální montá sdìlí výrobce na po ádání. Mechanické zajištìní polohy Patky motorù jsou upraveny tak, aby pøi usazení motoru bylo mo né provést mechanické zajiš ìní jeho polohy - kolíkování ve dvou protilehlých patkách. Izolaèní systém, dovolené oteplení Motory jsou vyrábìny s izolaèním systémem teplotní tøídy F. Dovolené oteplení vinutí pro teplotní tøídu izolace F pøi teplotì o o chladiva do 40 C je maximálnì 105 C. Oteplení se stanovuje odporovou metodou. Ochrana motoru Motory musí být jištìny proti pøetí ení a zkratu. Proti tepelnému pøetí ení nadproudem nutno motory chránit nadproudovým relé. Pro dokonalou ochranu motoru lze pou ít kombinace nadproudové ochrany s vestavnou tepelnou ochranou. Po dohodì s výrobcem je mo no dodávat motory s teplotními èidly - PTC termistory nebo bimetalovými teplotními èidly zabudovanými v tepelnì kritické èásti vinutí motoru. Vývody od tìchto teplotních èidel jsou vyvedeny do svorkovnicového krytu na pøístrojovou svorkovnici. Teplotní èidla tvoøí teplotnì citlivou èást vestavné tepelné ochrany, která se pøipojuje k øídící soustavì. Druh vestavné tepelné ochrany je TP 111. Tato vestavná tepelná ochrana je úèinná pøi tepelných pøetí ení s pomalou zmìnou zpùsobených poruchami chlazení, nadmìrným vzrùstem teploty chladiva, pozvolným mechanickým pøetí ením, dlouhodobým poklesem napìtí nebo pøepìtím. Pøi dosa ení kritického oteplení vinutí motoru odpojí vestavná tepelná ochrana ve spolupráci s øídící soustavou motor od napájecí sítì. Vestavná tepelná ochrana je úèelným a jednoduchým doplòkem nadproudové ochrany v tìch poruchových stavech, kdy tato není schopna dokonale motor chránit. Pro pøipojení teplotních èidel k øídícímu systému ochrany je svorkovnicová skøíò opatøena závitovým otvorem P13,5, který je od výrobce zaslepen ucpávkovou zátkou. 11

14 Technické údaje MEZ Po dohodì s výrobcem lze dodat motory se zabudovanými teplotnímy èidly pro vestavnou tepelnou ochranu druhu TP121 podle IEC 341. Pro mìøení a registraci teploty lze po dohodì s výrobcem dodat motory se zabudovanými mìøícími odpory Pt 100. Výkonnostní štítek Ka dý motor je opatøen výkonnostním štítkem obsahujícím technické údaje podle IEC34. Zkoušení Výrobce provádí typovou zkoušku na ka dém novém typu, pøi zmìnì konstrukce, materiálu nebo výrobního postupu, který by mohl mít vliv na vlastnosti stroje a opakované typové zkoušky v pravidelných èasových intervalech. Pøi typové zkoušce se zjiš uje, zda typ stroje vyhovuje všem po adavkùm pøíslušných norem, popøípadì dalším po adavkùm dohodnutým mezi výrobcem a odbìratelem. Na ka dém vyrobeném kusu provádí výrobce kontrolní kusovou zkoušku. Zkoušky se provádìjí v rozsahu urèeném ÈSN Vestavné asynchronní motory Vestavné asynchronní motory jsou pøi zajištìní chladících podmínek rovnocenných chladícím podmínkám motorù základního provedení vyrábìny ve výkonové øadì shodné s výkonovou øadou motorù základního provedení. Oznaèení tvaru IM Vestavný motor základního provedení sestává z navinutého statorového svazku s vyvedenými šesti vývody od vinutí oznaèenými U1, V1, W1, U2, V2, V2 s délku vývodù podle dohody s výrobcem a neopracovaného rotorového svazku s odlitou hliníkovou klecí nakrátko bez høídele. Opracování vnìjšího prùmìru rotoru podle rozmìrového náèrtku provede po nalisování na høídel odbìratel. Stator vestavných motorù je impregnován pro po adované prostøedí. Výrobce dodá na po ádání rozmìrový náèrtek, ve kterém jsou uvedeny rozmìry a údaje potøebné pro chlazení. Typovou zkoušku na finálním výrobkù zajiš uje odbìratel. Jiné modifikace vestavných asynchronních motorù dodá výrobce po dohodì. Technické údaje vestavných motorù pro jiné zpùsoby chlazení sdìlí výrobce na po ádání. Trojfázové asynchronní motory nakrátko s pøepínáním pólù Technická data motorù s pøepínáním pólù jsou uvedena v tabulkách technických dat. Motory s pøepínáním pólù 4/2a 8/4 jsou øešeny s jedním vinutím, se zapojením Dahlander D/YY Motory s pøepínáním pólù 6/4 mají dvì samostatná vinutí v zapojení Y/Y. Motory s pøepínáním pólù 8/6/4 mají dvì samostatná vinutí. Pro pøepínání 8/4 vinutí v zapojení Dahlander D/YY, pro 6 pólù vinutí v zapojení Y. Motory s pøepínáním pólù 8/4/2mají dvì samostatná vinutí. Pro pøepínání 4/2vinutí v zapojení Dahlander D/YY, pro 8 pólù vinutí v zapojení Y. Rozmìrovì jsou motory s pøepínáním pólù shodné s rozmìry motorù základní øady stejné velikosti. Modifikována a speciální provedení pøepínatelných motorù vy adují dohodu s výrobcem. Trojfázové asynchronní motory nakrátko s pøepínáním pólù pro pohon ventilátorù Øada motorù s pøepínáním pólù urèená pro pohon ventilátorù, èerpadel a zaøízení s ventilátorovou zatì ovací charakteristikou je konstrukènì odvozena z motorù osové výšky mm. Vyrábí se pro následující kombinace pøepínání pólù: 21, 2p = 4/2, synchr. 1500/3000 min, zapojení vinutí Dahlander-Lindström Y/YY 23, 2p = 8/4, synchr. 750/1500 min, zapojení vinutí Dahlander-Lindström Y/YY 25, 2p = 6/4, synchr. 1000/1500 min, dvì samostatná vinutí v zapojení Y/Y Typové oznaèování motorù s pøepínáním pólù pro pohon ventilátorù je stejné jako u motorù s pøepínáním pólù pro všeobecné pou ití s doplòkovým znakem V. Technická data motorù s pøepínáním pólù pro pohon ventilátorù jsou uvedena v tabulkách technických dat. Rozmìrovì jsou motory s pøepínáním pólù pro pohon ventilátorù shodné s rozmìry motorù základní øady stejné velikosti. 12

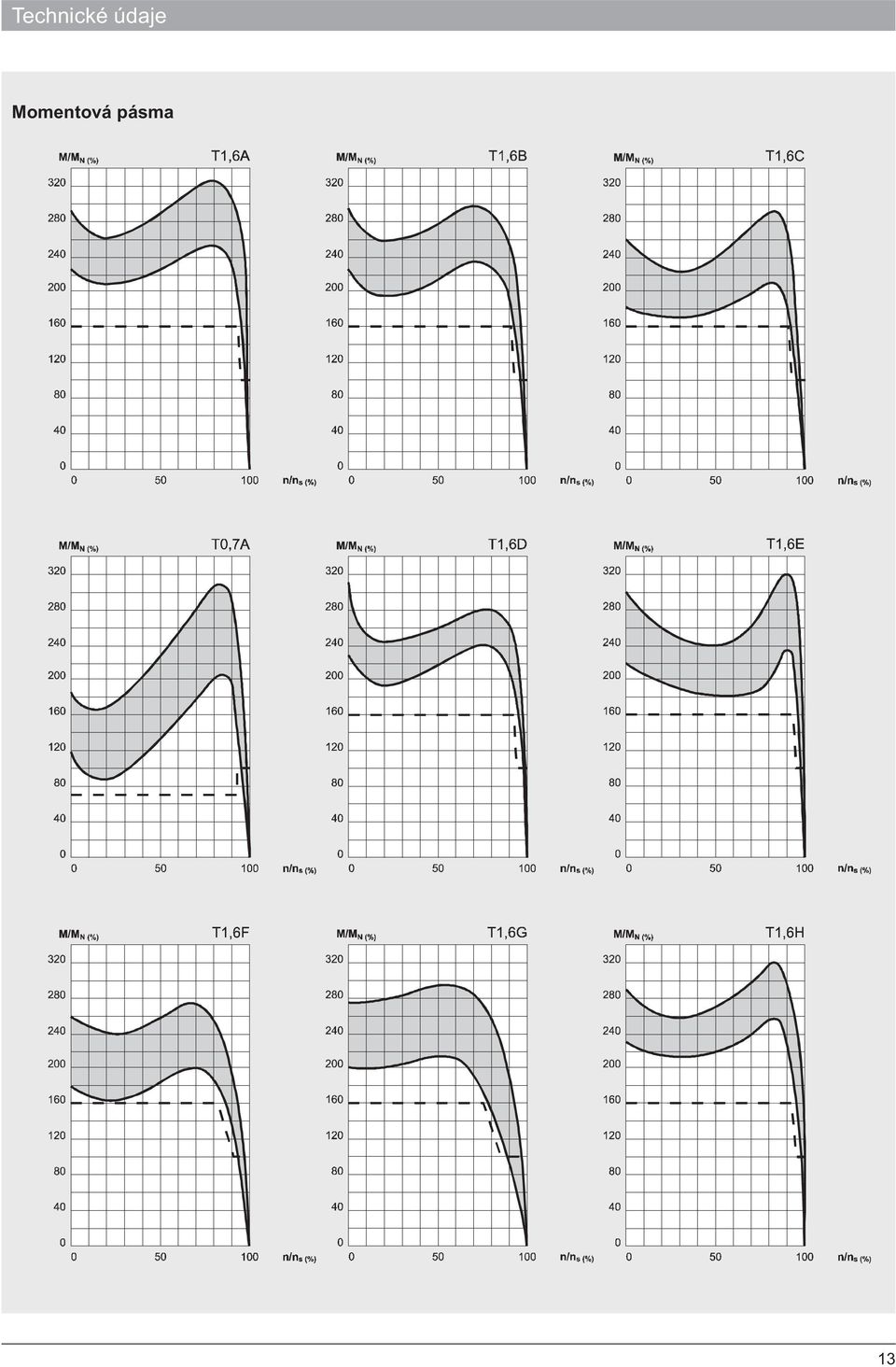

15 Technické údaje Momentová pásma 13

16 Technické údaje MEZ Momentová pásma 14

17 Technické údaje Momentová pásma 15

18 Technická data MEZ Asynchronní motory nakrátko ZÁKLADNÍ PROVEDENÍ Krytí IP 54, 50Hz Typ P n M I cos I /I M /M M /M Moment. J Hmotnost N N N N Z N Z N MAX N 400V pásmo (kw) (min ) (Nm) (A) (%) 2 (kgm ) (kg) 3000 min synch. (2p=2) - 02 C180M C200LK C200L C225M F250M F250MU F280S F280MK F280M F280MU ,6 97, , ,2 91,7 92,2 91,5 91,6 9 90,6 91,7 91,9 92,7 0,88 0,89 0,90 0,87 0,86 0,86 0,89 0,90 0,89 0,87 6,5 6,6 6,9 3,1 2,7 2,8 3,1 2,7 2,2 2,7 2,2 2,7 T1,6A T1,6E T1,6E T1,6E T1,6E T1,6E T1,6E 0,086 0,140 0,172 0,235 0,420 0,590 0,782 0,935 1,030 0, min synch. (2p=4) -04 C180M C180L C200LK C225S C225M F250M F250MU F280S F280MK F280M F280MU 18, ,2 90,7 91, ,0 92,7 93,0 93,3 93,5 0,86 0,87 0,88 0,89 0,88 0,87 0,87 0,88 0,86 0,87 0,87 5,8 5,7 6,9 6,5 6,9 2,7 2,8 2,2 2,9 2,8 2,9 2,7 T1,6A T1,6A T1,6H T1,6C T1,6C T1,6H T1,6B T1,6B T1,6B 0,145 0,164 0,289 0,508 0,610 0,958 1,360 1, min synch. (2p=6) -06 C180L C200LK C200L C225M F250MK F250M F280SK F280S F280MK F280M F280MU 15 18, ,5 36,5 43, ,4 89,7 90,0 91,4 91,4 91,7 91, ,1 93,0 0,80 0,81 0,81 0,87 0,82 0,83 0,84 0,85 0,85 0,84 0,85 5,9 6,8 6,5 6,5 6,5 6,5 2,8 3,0 3,1 2,7 2,2 2,2 T1,6A T1,6A 0,251 0,391 0,474 0,722 1,150 1,230 1,840 2,200 2,200 2,890 3, min synch. (2p=8) - 08 C180L C200LK C225S C225M F250M F280SK F280S F280MK F280M , , , ,3 88,5 89,0 89,0 90,4 91,5 91, ,74 0,78 0,80 0,80 0,78 0,82 0,80 0,81 0,80 5,6 5,2 5,4 5,4 5,5 6,5 6,5 6,5 2,7 2,7 2,8 2,9 2,2 T1,6A T1,6F T1,6F 0,251 0,416 0,591 0,715 1, ,800 3,150 3,

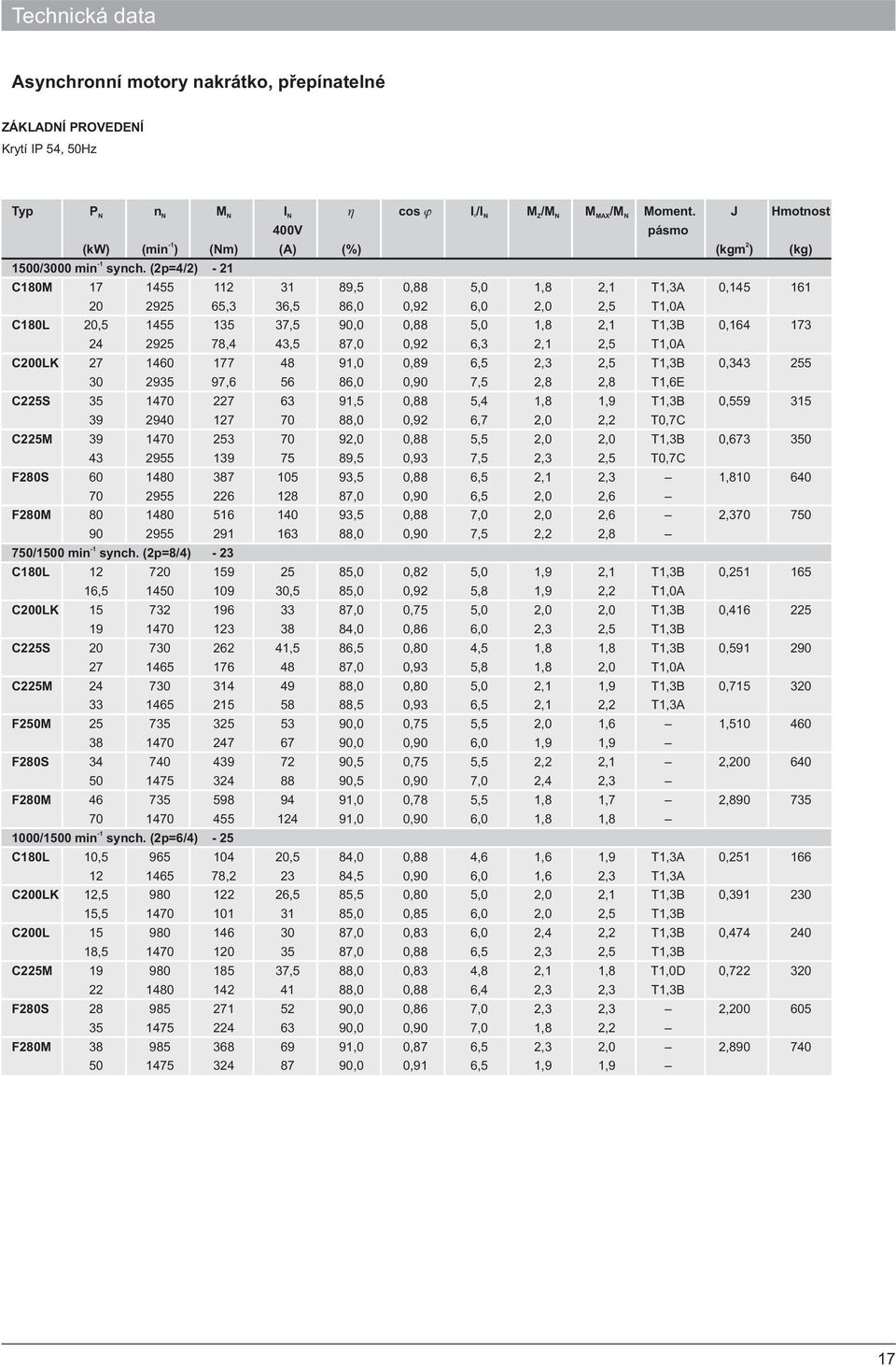

19 Technická data Asynchronní motory nakrátko, pøepínatelné ZÁKLADNÍ PROVEDENÍ Krytí IP 54, 50Hz Typ P n M I cos I Z/I M /M M /M Moment. J Hmotnost N N N N N Z N MAX N 400V pásmo (kw) (min ) (Nm) (A) (%) 2 (kgm ) (kg) 1500/3000 min synch. (2p=4/2) - 21 C180M ,5 0,88 5,0 1,8 T1,3A 0, ,3 36,5 8 0,92 T1,0A C180L 20, ,4 3 43,5 90,0 8 0,88 0,92 5,0 6,3 1,8 T1,0A 0, C200LK , ,0 8 0,89 0,90 6,5 2,8 2,8 T1,6E 0, C225S ,5 88,0 0,88 0,92 5,4 6,7 1,8 1,9 2,2 T0,7C 0, C225M ,5 0,88 0,93 5,5 T0,7C 0, F280S ,5 8 0,88 0,90 6,5 6,5 1, F280M ,5 88,0 0,88 0,90 2,2 2, /1500 min synch. (2p=8/4) - 23 C180L ,0 0,82 5,0 1,9 0, , ,5 85,0 0,925,8 1,9 2,2T1,0A C200LK ,0 0,75 0,86 5,0 0, C225S , ,5 8 0,80 0,93 4,5 5,8 1,8 1,8 1,8 T1,0A 0, C225M ,0 88,5 0,80 0,93 5,0 6,5 1,9 2,2 T1,3A 0, F250M ,0 90,0 0,75 0,90 5,5 1,9 1,6 1,9 1, F280S ,5 90,5 0,75 0,90 5,5 2,2 2, F280M ,0 91,0 0,78 0,90 5,5 1,8 1,8 1,7 1,8 2, /1500 min synch. (2p=6/4) - 25 C180L 10, ,2 20, ,0 84,5 0,88 0,90 4,6 1,6 1,6 1,9 T1,3A T1,3A 0, C200LK 1 15, , ,5 85,0 0,80 0,85 5,0 0, C200L 15 18, ,83 0,88 6,5 2,2 0, C225M ,0 88,0 0,83 0,88 4,8 6,4 1,8 T1,0D 0, F280S ,0 90,0 0,86 0,90 1,8 2,2 2, F280M ,0 0,87 6,5 2, ,0 0,91 6,5 1,9 1,9 17

20 Technická data MEZ Asynchronní motory nakrátko, pøepínatelné ZÁKLADNÍ PROVEDENÍ Krytí IP 54, 50Hz Typ P n M I cos I /I M /M M /M Moment. J Hmotnost N N N N Z N Z N MAX N 400V pásmo (kw) (min ) (Nm) (A) (%) 2 (kgm ) (kg) 750/1000/1500 min synch. (2p=8/6/4) , ,8 13,5 81,0 0,75 5,0 1,8 T1,6C C180L ,5 48,6 15, ,5 84,5 0,83 0,91 5,5 6,8 1,7 1,5 2,2 2,7 T1,3A T0,7A 0, ,5 83,5 0,83 5,0 1,8 1,8 C200LK ,5 25, ,5 84,0 0,83 0,94 1,9 1,7 2,2 T0,7A 0, ,5 83,5 0,81 4,7 1,8 C225S ,0 84,0 0,85 0,95 5,8 5,5 1,9 1,5 T0,7C 0, ,0 0,80 5,0 C225M ,5 88,5 85,0 0,84 0,95 5,8 1,6 2,2 T1,6F T1,0A 0, ,0 0,78 2,2 F280S ,0 88,0 0,85 0,91 5,0 1,8 1,7 2, ,0 0,80 5,5 1,7 F280M ,0 89,0 0,85 0,91 5,0 1,6 1,6 2, /1500/3000 min synch. (2p=8/4/2) , ,8 14,5 80,0 0,70 3,5 1,8 1,8 C180M ,8 3 15,5 18,5 8 84,0 0,86 0,93 6,5 1,8 1,8 T0,1A T0,7A 0, ,5 16,5 80,5 0,66 4,0 1,9 1,9 C180L ,7 38,8 19,5 2 86,5 84,0 0,86 0,91 1,8 1,9 T0,1A T0,7A 0, , ,71 4,5 C200LK , ,5 30,5 88,0 85,0 0,90 0,94 1,9 T0,7A T0,7B 0, ,5 8 0,72 4,2 1,7 T1,0B C225S , ,5 88,0 83,0 0,89 0,94 5,4 7,2 1,7 1,9 T1,0C T0,5A 0, , ,5 88,0 0,71 4,6 1,8 C225M ,1 39,5 4 89,0 8 0,90 0,95 1,8 1,9 T1,0C T0,7B 0, ,66 5,5 2,7 F280S ,0 8 0,89 0,92 1,8 1,9 1, ,0 0,69 5,5 1,8 F280M ,0 0,89 6,5 1, ,0 0,92 2,2 18

21 Technická data Asynchronní motory nakrátko pøepínatelné pro pohon ventilátorù ZÁKLADNÍ PROVEDENÍ Krytí IP 54, 50Hz Typ PN nn MN IN cos I Z/IN M Z/MN M MAX/MN J Hmotnost 400V (kw) (min ) (Nm) (A) (%) 2 (kgm ) (kg) 1500/3000 min synch. (2p=4/2) - 21 C180M 5, ,9 1288,5 0,76 4,0 1,8 1,8 0, ,3 38,5 88,5 0,89 6,3 C200L , ,5 0,76 4,21,8 1,8 0, ,0 0,89 C225S 9, , ,5 89,0 0,89 0,91 0, C225M , ,0 89,5 0,90 0,93 6,6 2,2 0, F250M , ,0 89,0 0,88 0,93 2,7 2,8 0, F280S 13, , , ,0 8 0,86 0,89 1,7 2,7 2,9 1, F280M ,0 0,85 2,8 3, ,0 0,92 3,0 750/1500 min synch. (2p=8/4) - 23 C180M C180L C200L C225S C225M F250M F280S F280M 4, , ,5 0,64 3,5 1,6 1,8 0, , ,5 0,84 6,4 2, , ,5 0,64 3,3 1,6 1,8 0, ,0 0,85 6,3 2, ,4 1 89,5 0,69 4,5 2,2 0, ,5 0,84 7,3 2,8 3, ,5 89,5 0,68 4,2 1,7 1,8 0, ,0 0,85 3,0 11, ,0 0,68 4,4 1,9 1,8 0, ,85 2,8 3, ,5 90,0 0,67 4,0 1,7 1,4 0, ,87 2,8 3, ,0 0,70 4,5 1,5 1, ,0 0, ,0 0,73 3,5 1, ,90 6,5 2,2 1000/1500 min synch. (2p=6/4) - 25 C180M 5, ,9 1283,0 0,80 4,0 1,6 0, , ,5 89,0 0,88 5,0 1,5 C180L 6, , ,0 89,5 0,81 0,87 4,0 5,4 1,7 1,7 0, C200L , ,5 8 90,0 0,85 0,86 4,8 1,9 2,7 1,9 3,0 0, C225M , ,88 0,89 2,8 0, F250M , ,5 8 0,80 0,83 2,8 2,8 2,7 3,0 1, F280S ,5 90,0 0,87 0,89 5,5 2,8 2,8 2,9 2, F280M ,0 0,89 2, ,90 6,5 19

22 MEZ Rozmìry Asynchronní motory nakrátko OSOVÉ VÝŠKY mm Tvaru IM 1001 Typ A AA AB AC AG AS B B BB BE C CA CA H HA HB HD K C180M ,5 98, ,5 15 C180L, M ,5 98, ,5 15 C200LK, L ,5 19 C225M ,5 299, C225S, M ,5 299, F250M F250MK, M F250MU F250MU F280S , F280SK,S , F280M02, , MK02 F280MK, M , F280MU F280MU F280MU

23 Rozmìry Typ L LC LD LD LL W X XB D E F GA GC DB DA EA FA DC C180M 671, ,5 418, xP k h9 51,5 51,5 M16 48k h9 M16 C180L, M02709, ,5 456, xP k h9 51,5 51,5 M16 48k h9 M16 C200LK,L xP m h M20 55m h9 M20 C225M02 824,5 954,5 299,5 529, xP m h M20 55m h9 M20 C225S,M 854,5 1014,5 329,5 559, xP m h M20 60m h9 M20 F250M02 874,5 1004, xP m h9 64,2 58,8 M20 55m h9 M20 F250MK, M 874,5 1034, xP m h9 69,2 64,2 M20 60m h9 M20 F250MU xP m h9 64,2 M20 F250MU xP m h9 74,6 M20 F280S , xP m h9 69,2 64,2 M20 60m h9 M20 F280SK,S , xP m h9 79,6 69,2 M20 65m h9 M20 F280M02, , xP m h9 69,2 64,2 M20 60m h9 M20 MK02 F280MK, M , xP m h9 79,6 69,2 M20 65m h9 M20 F280MU xP m h9 69,2 M20 F280MU xP m h9 79,6 M20 F280MU xP m h9 90,5 M20 21

24 MEZ Rozmìry Asynchronní motory nakrátko OSOVÉ VÝŠKY mm Tvaru IM 2001 Typ KC180M KC180L, M02 KC200LK, L KC225M02 KC225S, M KF250M02 KF250MK, M KF250MU02 KF250MU04 KF280S02 KF280SK,S KF280M02, MK02 KF280MK, M KF280MU02 KF280MU04 KF280MU06 A AA AB AC AG AS B B BB BE C CA CA H HA HB HD ,5 98, , ,5 98, , , ,5 299, ,5 299, , , , ,

25 Rozmìry Typ KC180M KC180L,M02 KC200LK, L KC225M02 KC225S, M KF250M02 KF250MK, M KF250MU02 KF250MU04 KF280S02 KF280SK, S KF280M02, MK02 KF280MK, M KF280MU02 KF280MU04 KF280MU06 K L LA LC LD LD LL M N P S T W XA X XB Z , ,5 418, h xP , ,5 456, h xP h xP , ,5 299,5 529, h xP , ,5 329,5 559, h xP , , h xP , , h xP h xP h xP , h xP , h xP , h xP , h xP h xP h xP h xP Typ KC180M KC180L, M02 KC200LK, L KC225M02 KC225S, M KF250M02 KF250MK, M KF250MU02 KF250MU04 KF280S02 KF280SK, S KF280M02, MK02 KF280MK, M KF280MU02 KF280MU04 KF280MU06 D E F GA GC DB DA EA FA DC 48k h9 51,5 51,5 M16 48k h9 M16 48k h9 51,5 51,5 M16 48k h9 M16 55m h M20 55m h9 M20 55m h M20 55m h9 M20 60m h M20 60m h9 M20 60m h9 64,2 58,8 M20 55m h9 M20 65m h9 69,2 64,2 M20 60m h9 M20 60m h9 64,2 M20 70m h9 74,6 M20 65m h9 69,2 64,2 M20 60m h9 M20 75m h9 79,6 69,2 M20 65m h9 M20 65m h9 69,2 64,2 M20 60m h9 M20 75m h9 79,6 69,2 M20 65m h9 M20 65m h9 69,2 M20 75m h9 79,2 M20 85m h9 90,5 M20 23

26 MEZ Rozmìry Asynchronní motory nakrátko OSOVÉ VÝŠKY mm Tvaru IM 3001 TVAR IM 3011 Typ VC180M VC180L, M02 VC200LK, L VC225M02 VC225S, M VF250M02 VF250MK, M VF250MU02 VF250MU04 VF280S02 VF280SK,S VF280M02, MK02 VF280MK, M VF280MU02 VF280MU04 VF280MU06 AC AD AG AG AS AH BE L LC LD LD LL LM M N P S ,5 103, , , ,5 418, , h ,5 103, , , ,5 456, , h , h ,5 954,5 299,5 529, h ,5 1014,5 329,5 559, h ,5 1004, h ,5 1034, h h h , h , h , h , h h h h

27 Rozmìry Typ VC180M VC180L, M02 VC200LK, L VC225M02 VC225S, M VF250M02 VF250MK, M VF250MU02 VF250MU04 VF280S02 VF280SK, S VF280M02, MK02 VF280MK, M VF280MU02 VF280MU04 VF280MU06 Z T LA XA W X XB D DB E GA F DA DC EA GC FA xP k6 M ,5 14h9 48k6 M ,5 14h xP k6 M ,5 14h9 48k6 M ,5 14h xP m6 M h9 55m6 M h xP m6 M h9 55m6 M h xP m6 M h9 60m6 M h xP m6 M ,2 18h9 55m6 M ,8 16h xP m6 M ,2 18h9 60m6 M ,2 18h xP m6 M ,2 18h xP m6 M ,6 20h xP m6 M ,2 18h9 60m6 M ,2 18h xP m6 M ,6 20h9 65m6 M ,2 18h xP m6 M ,2 18h9 60m6 M ,2 18h xP m6 M ,6 20h9 65m6 M ,2 18h xP m6 M ,2 18h xP m6 M ,6 20h xP m6 M ,5 22h9 25

28 MEZ Náhradní díly PRO OSOVOU VÝŠKU mm VYBÍRACÍ A OBJEDNÁVACÍ DATA Motor (návod k obsluze) Díl. èíslo Popis 3.20 Víko lo iskové pøední vnìjší 3.60 Víko lo iskové pøední vnitøní 4.20 Víko lo iskové zadní vnìjší 4.60 Víko lo iskové zadní vnitøní 5.00 Štít zadní 5.10 Štít pøírubový 6.00 Štít pøední Ventilátor Kryt ventilátoru Kryt ventilátoru se støíškou Skøíò svorkovnice Tìsnìní skøínì svorkovnice Víko svorkovnice Tìsnìní víka svorkovnice Svorkovnice 26 Pøíklad objednávky Štít pøední, èíslo 6.00 na motor C180M06, provedení 536T, IM V6, nebo Štít pøední, èíslo 6.00, výrobní èíslo motoru

29 Náhradní díly PRO OSOVOU VÝŠKU mm 27

30 MEZ Náhradní díly PRO OSOVOU VÝŠKU mm* VYBÍRACÍ A OBJEDNÁVACÍ DATA Motor (návod k obsluze) Díl. èíslo Popis 3.20 Víko lo iskové pøední vnìjší 3.60 Víko lo iskové pøední vnitøní 4.20 Víko lo iskové zadní vnìjší 4.60 Víko lo iskové zadní vnitøní 5.00 Štít zadní 5.10 Štít pøírubový 6.00 Štít pøední Ventilátor Kryt ventilátoru Skøíò svorkovnice Tìsnìní skøínì svorkovnice Víko svorkovnice Tìsnìní víka svorkovnice Svorkovnice Pøíklad objednávky Štít pøední, èíslo 6.00 na motor F 280M06, provedení 136T, IM V6, nebo Štít pøední, èíslo 6.00, výrobní èíslo motoru * platí pro osové výšky u øady F, VF, KF 28

31 Obchodní údaje Údaje potøebné pro objednávku výkon otáèky napìtí kmitoèet tvar krytí klimatické podmínky pracovní prostøedí teplota okolí (maximální, minimální) Pøípadné bli ší specifikace (povrchová úprava, nestandardní konce høídelù, instalace teplotních èidel, apod.) Záruèní doba V souladu s ustanovením 429 a 432 Obchodního zákoníku poskytuje výrobce na dodané výrobky záruku za jakost v rozsahu 12mìsícù ode dne expedice. Záruka výrobce na dodaný motor je vázána podmínkou, e pøed pou itím je motor uskladnìn pøedepsaným zpùsobem, usazení, pøipojení a obsluha jsou provádìny podle pokynù výrobce. Nedodr ení tìchto podmínek mù e být pro výrobce dùvodem k odmítnutí nárokù vyplývajících ze záruky. O oprávnìnosti záruèní opravy rozhodne výrobce motorù. Záruèní opravy Opravy motorù v záruèní dobì provádí v souladu s ustanoveními Obchodního zákonníku výrobce motorù Siemens Elektromotory s.r.o. závod Frenštát p.r. Náhradní a zálo ní díly Po adavky na náhradní díly je mo no uplatòovat pøímo u výrobce. Bì ný spotøební materiál jako jsou napøíklad lo iska výrobce nedodává. Balení a skladování Zpùsob balení musí být uveden v objednávce vèetnì zpùsobu dopravy. Motory musí být skladovány v èistých a suchých prostorách bez mo nosti náhodného poškození. Zpùsob ulo ení oznaèení 3a/ èl. 44, tab. 1 podle ÈSN Jde o prostor èistý, uzavøený, bez vytápìní s maximální relativní vlhkostí vzduchu do 80%/20 C. Pøi skladování delším ne 6 mìsícù doporuèuje výrobce motorù pøed dalším pou itím zkontrolovat izolaèní stav. Další informace Jakákoliv jiná vzájemnì dohodnutá provedení, která se budou lišit proti katalogovému provedení budou potvrzena v kupní smlouvì. VÝROBCE SI VYHRAZUJE PRÁVO TECHNICKÝCH ZMÌN, KTERÉ NEMAJÍ VLIV NA ZÁKLADNÍ PARAMETRY V OBDOBÍ PLATNOSTI KATALOGU Výrobní podnik, odbytové místo Siemens Elektromotory s.r.o., závod Frenštát, Frenštát pod Radhoštìm, tel.: 0656/ , fax: 0656/ , Další potøebné údaje sdìlí na po ádání OTS Siemens Elektromotory s.r.o.: 0656/

32 REGISTER LLOYD S QUALITY COMPANY I S O Siemens Elektromotory s.r.o. závod Frenštát, Frenštát pod Radhoštìm, tel.: , fax: , K C
