Pohybové čidlo LH-941A

Transkript

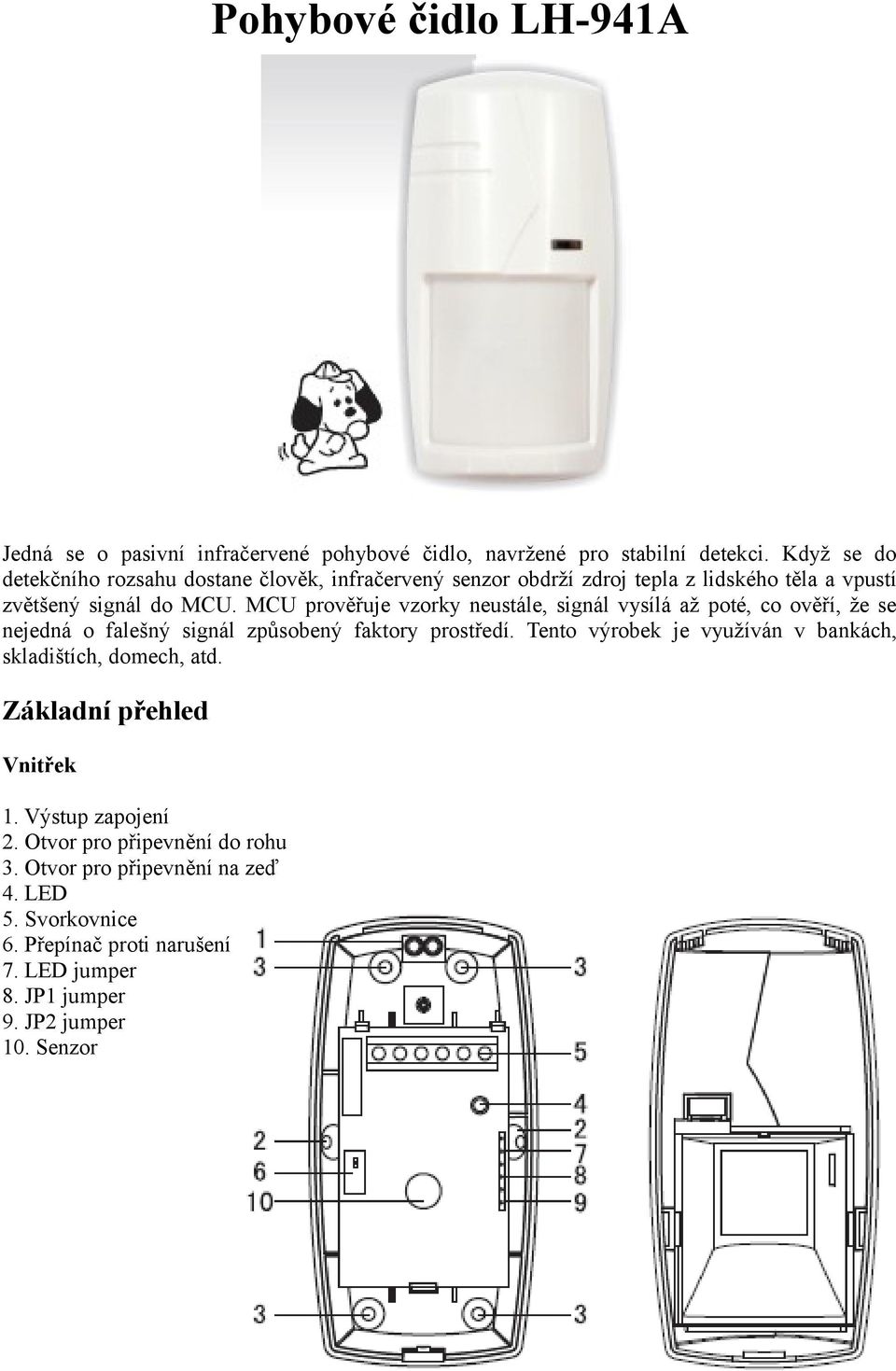

1 Pohybové čidlo LH-941A Jedná se o pasivní infračervené pohybové čidlo, navržené pro stabilní detekci. Když se do detekčního rozsahu dostane člověk, infračervený senzor obdrží zdroj tepla z lidského těla a vpustí zvětšený signál do MCU. MCU prověřuje vzorky neustále, signál vysílá až poté, co ověří, že se nejedná o falešný signál způsobený faktory prostředí. Tento výrobek je využíván v bankách, skladištích, domech, atd. Základní přehled Vnitřek 1. Výstup zapojení 2. Otvor pro připevnění do rohu 3. Otvor pro připevnění na zeď 4. LED 5. Svorkovnice 6. Přepínač proti narušení 7. LED jumper 8. JP1 jumper 9. JP2 jumper 10. Senzor

2 Vnějšek 1. LED indikátor 2. LEN Charakteristika Proudnicový tvar Automatická tepelná kompenzace pro redukci falešných poplachů Imunita na bílé světlo přes úroveň Luxů Volitelné svícení LED, volitelné počítání pulsů N.C./N.O. volitelné pro různé poplašné panely Automatická LEN technologie Vysoká EMI a RFi interference Imunita vůči zvířatům: 25kg Technické parametry Pracovní napětí: DC 9-16V Proud: 22mA (DC 12V) Detekční dosah: 12 m Detekční úhel: 90 Senzor: Dual low noice PIR senzor Imunita vůči zvířatům: 25kg Počítání puls: Volitelné 1P nebo 2P Způsob instalace: Připevnění na zeď Výška instalace: 1.8m (imunita vůči zvířatům) nebo (běžná) Pracovní teplota: -10 C ~ +50 C (14 C ~ 122 F) Výstup alarmu: Volitelný NC/NO. Kontaktní kapacita: 60VDC, 300mA Přepínač proti narušení: NC, žádné výstupní napětí, Kontaktní kapacita: 28VDC, 100mA Rozměry: 106 mm x 54 mm x 36 mm

3 Detekční rozsah Pohled shora Pohled zboku s imunitou vůči zvířatům Pohled zboku

4 Pokud vyberete imunitu vůči zvířatům, doporučuje se detektor nainstalovat do výšky 1.8 metru. Pokud chcete pouze normální PIR detektor, doporučená výška instalace je 1.8 až 2.2 metru. Ozkoušení a použití 1. Po napojení napájení 12V provádí detektor autokontrolu a bliká červená LED. LED přestane blikat po šedesáti sekundách a detektor je v operačním stavu. 2. Otestujte detekční dosah pomocí normální chůze 1m/s. Rozsvítí se červený indikátor. To znamená, že detektor vstoupil do stavu poplachu. Když je indikátor vypnutý, detektor opět vstoupil do stavu detekce. 3. JP1 jumper je pro výběr počítání pulsů. Výběr "ON" je pro 1P - normální prostředí uvnitř. Výběr "OFF" je pro 2P pro špatné prostředí uvnitř. Základně je nastaveno 1P. 4. JP2 jumper je pro nastavení stavu výstupu poplachu. Uživatel si může vybrat různé stavy výstupu podle specifikací různých ovladačů. Vyberte "ON" pro NC (normal close), vyberte "OFF" pro NO (normal open). Základní nastavení je NC. 5. LED jumper slouží k ovládání LED indikace bez narušení funkce detektoru. Když jumper propojí 1 a 2, znamená to zapnuto. Když jej necháte rozpojený, je vypnutý. Pro zvýšení nenápadnosti detektoru se doporučuje jej vypnout. Poznámky k instalaci 1. Detektor by měl být nainstalován na místě, kde bude vetřelec snadno detekován a projde detekčním dosahem co nejvíce. Doporučená výška instalace je 1.8 m pro imunitu proti zvířatům a 1.8 až 2.2 m bez imunity proti zvířatům. Pohled shora

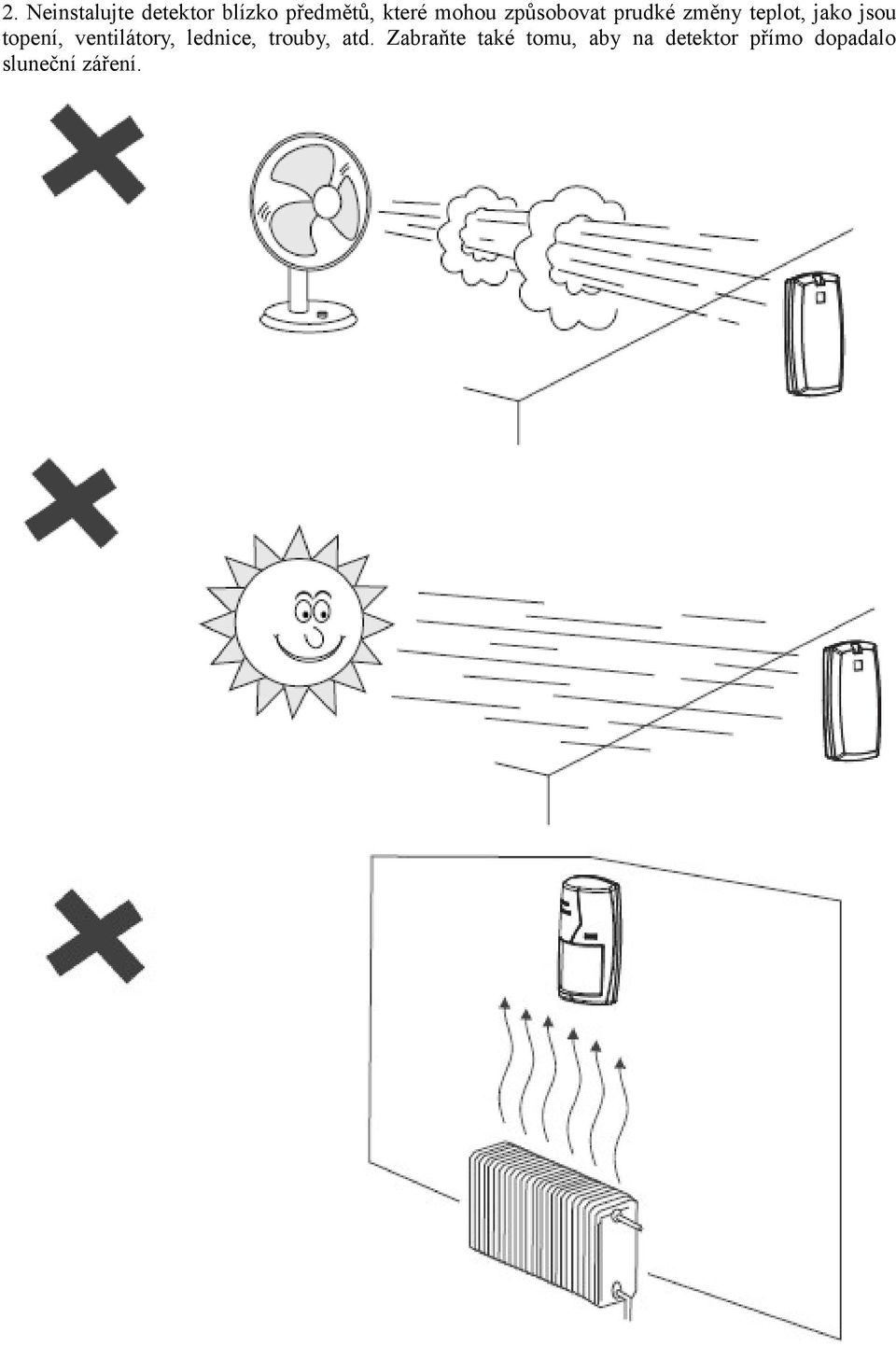

5 2. Neinstalujte detektor blízko předmětů, které mohou způsobovat prudké změny teplot, jako jsou topení, ventilátory, lednice, trouby, atd. Zabraňte také tomu, aby na detektor přímo dopadalo sluneční záření.

6 3. Ničím detektor nezakrývejte, zajistíte tak jeho správnou funkci. 4. Při instalaci udržujte indikátor nad LEN. Instalace 1. Otevřete detektor a vyndejte z něj základnu. Poté vyvrtejte dírky pro kabely. 2. V případě upevnění na zeď vyvrtejte do základny čtyři dírky pro šrouby. V případě upevnění do rohu vyvrtejte do stran základny dvě dírky určené pro upevnění do rohu (viz obrázek dále). Poté připevněte základnu pomocí šroubů ke stěně či do rohu. 3. Pokud chcete použít nosnou konzolu, vyberte, prosím, odpovídající typ. 4. Zapojte podle diagramu, udělejte hlavní díru pro kabely, nasaďte zpět kryt a dokončete instalaci. Diagram zapojení +12V: DC anoda GND: DC katoda ALARM: výstupní port TAMPER: výstupní port přepínače proti narušení
