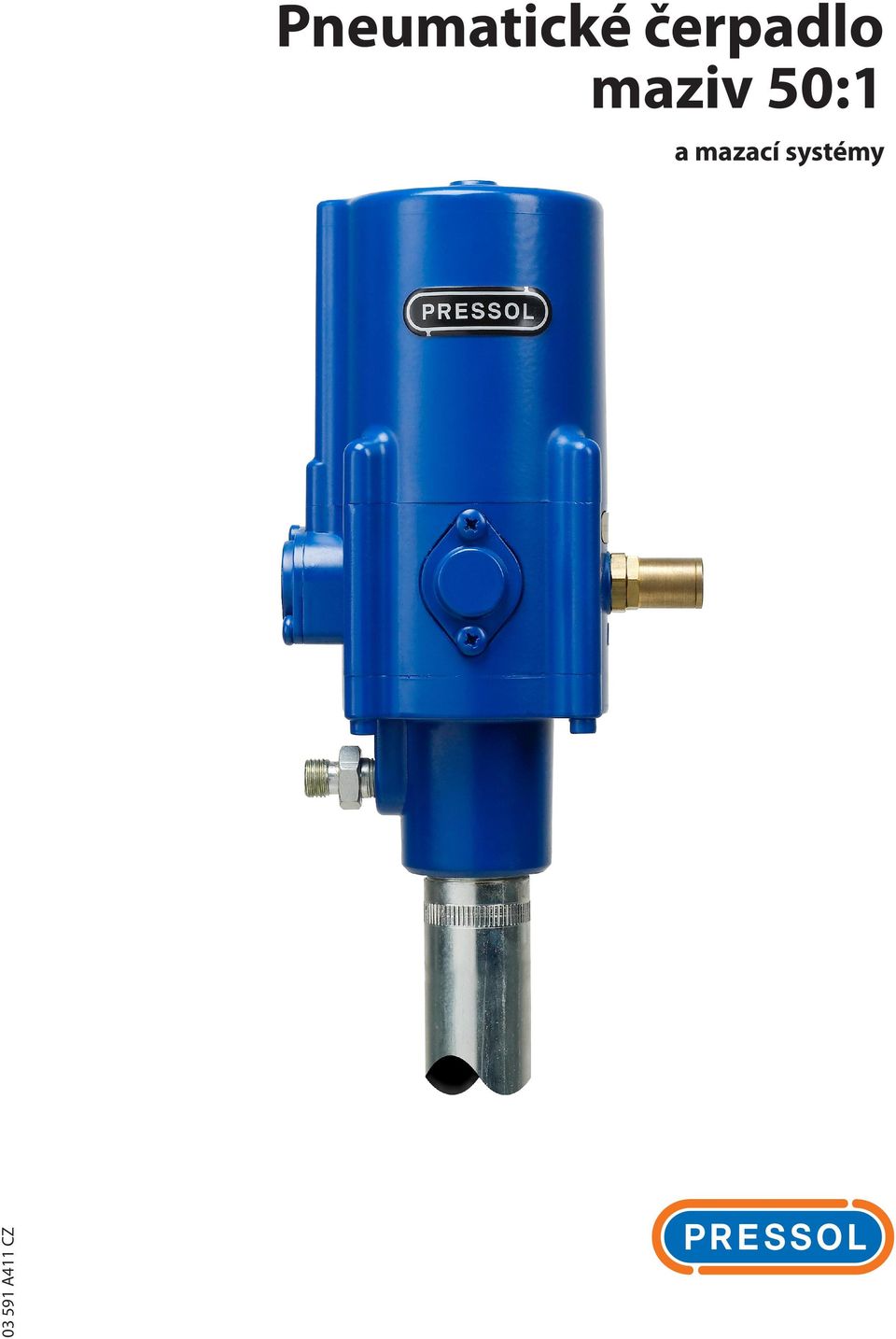

1 Pneumatické čerpadlo maziv 50:1 a mazací systémy A411 CZ

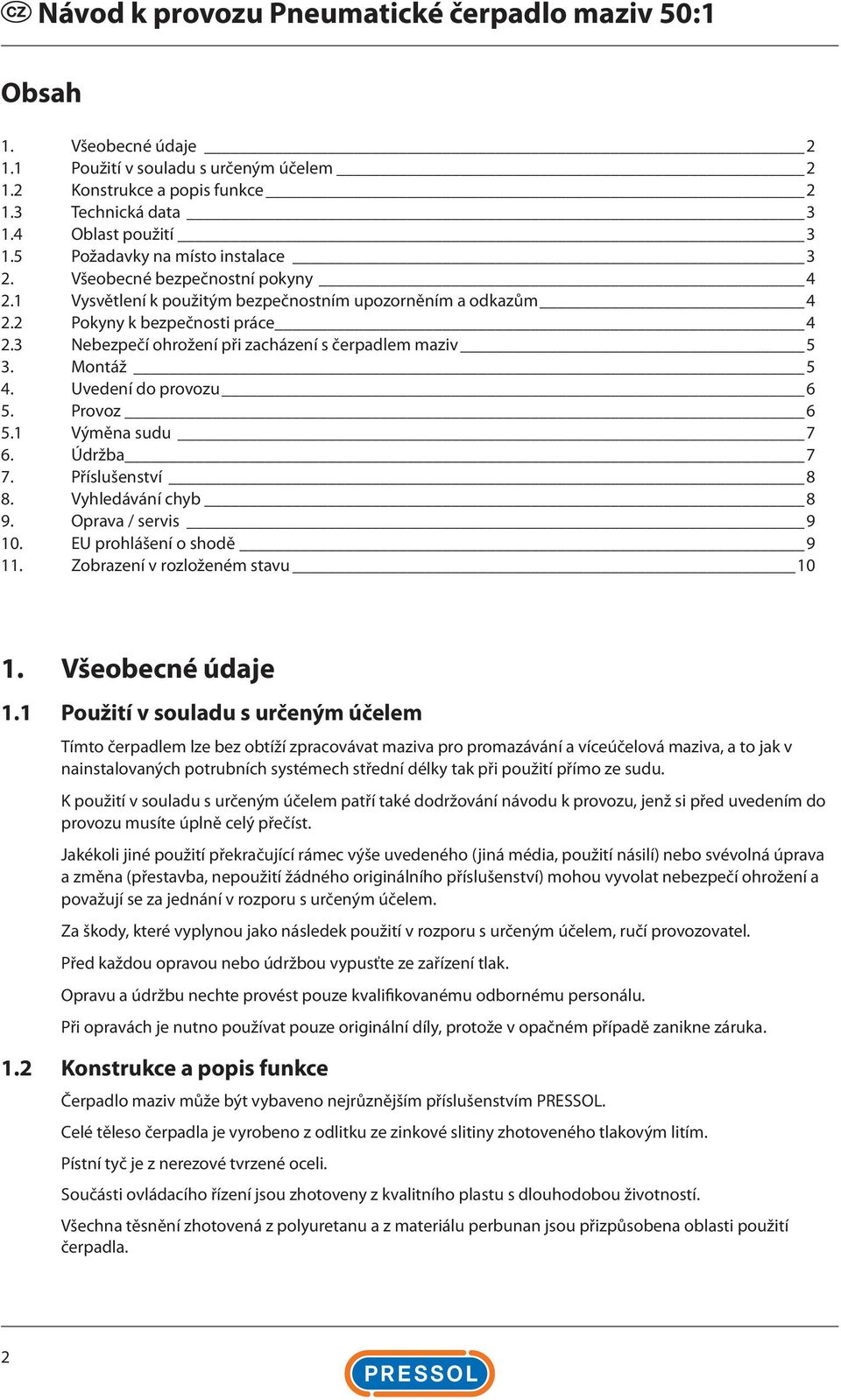

2 Obsah 1. Všeobecné údaje Použití v souladu s určeným účelem Konstrukce a popis funkce Technická data Oblast použití Požadavky na místo instalace 3 2. Všeobecné bezpečnostní pokyny Vysvětlení k použitým bezpečnostním upozorněním a odkazům Pokyny k bezpečnosti práce Nebezpečí ohrožení při zacházení s čerpadlem maziv 5 3. Montáž 5 4. Uvedení do provozu 6 5. Provoz Výměna sudu 7 6. Údržba 7 7. Příslušenství 8 8. Vyhledávání chyb 8 9. Oprava / servis EU prohlášení o shodě Zobrazení v rozloženém stavu Všeobecné údaje 1.1 Použití v souladu s určeným účelem Tímto čerpadlem lze bez obtíží zpracovávat maziva pro promazávání a víceúčelová maziva, a to jak v nainstalovaných potrubních systémech střední délky tak při použití přímo ze sudu. K použití v souladu s určeným účelem patří také dodržování návodu k provozu, jenž si před uvedením do provozu musíte úplně celý přečíst. Jakékoli jiné použití překračující rámec výše uvedeného (jiná média, použití násilí) nebo svévolná úprava a změna (přestavba, nepoužití žádného originálního příslušenství) mohou vyvolat nebezpečí ohrožení a považují se za jednání v rozporu s určeným účelem. Za škody, které vyplynou jako následek použití v rozporu s určeným účelem, ručí provozovatel. Před každou opravou nebo údržbou vypusťte ze zařízení tlak. Opravu a údržbu nechte provést pouze kvalifikovanému odbornému personálu. Při opravách je nutno používat pouze originální díly, protože v opačném případě zanikne záruka. 1.2 Konstrukce a popis funkce Čerpadlo maziv může být vybaveno nejrůznějším příslušenstvím PRESSOL. Celé těleso čerpadla je vyrobeno z odlitku ze zinkové slitiny zhotoveného tlakovým litím. Pístní tyč je z nerezové tvrzené oceli. Součásti ovládacího řízení jsou zhotoveny z kvalitního plastu s dlouhodobou životností. Všechna těsnění zhotovená z polyuretanu a z materiálu perbunan jsou přizpůsobena oblasti použití čerpadla. 2

3 1.3 Technická data Typ 50:1 Převodový poměr 50:1 Maximální tlak vzduchu bar 10 Minimální tlak vzduchu bar 2 Doporučený tlak vzduchu bar 8 Zdvihový objem motoru cm Zdvihový objem čerpadla cm 3 8 Počet zdvihů při tlaku 8 barů * Zdvihů/min 220 Výkon čerpadla při tlaku 8 barů * g/min 1100 Výtlak čerpadla při tlaku stlačeného vzduchu 8 barů bar 400 Spotřeba vzduchu při tlaku stlačeného vzduchu 8 barů l/min 400 Přípojka stlačeného vzduchu závit ¼ i Přípojka maziva na straně sání Ø/mm 35 Přípojka maziva na výtlačné straně závit ¼ a Intenzita hluku při volnoběhu dle ISO (vzdálenost 2 m) db (A) 78 Intenzita hluku při zatížení dle ISO (vzdálenost 2 m) db (A) 77 Hmotnost kg 8,4 * při volném výtoku Tab. 1-3: Technická data 1.4 Oblast použití Čerpadlo je vhodné pro zpracovávání maziva pro promazávání a víceúčelového maziva, při stupni konzistence NLGI 0 až NLGI 2, čerpaných z originálních nádob. 1.5 Požadavky na místo instalace Čerpadlo maziv je konstruováno a dimenzováno pro provoz ve vnitřním prostoru budov. Místo montáže je nutno zvolit tak, aby byl možný bezchybný provoz. Naléhavě doporučujeme přivádět kvalitativně bezvadný stlačený vzduch (maznice k mazání stlačeného vzduchu olejem, filtr stlačeného vzduchu s odlučovačem vody). Dále je bezpodmínečně třeba dbát na to, že čerpadlo je nutné provozovat s regulačním ventilem stlačeného vzduchu. Nastavením tohoto ventilu stlačeného vzduchu na tlak 8 barů dosáhnete doporučeného provozního tlaku čerpadla. Tím zabráníte možnému poškození příslušenství, netěsnostem potrubí a šetříte čerpadlo. Při instalaci nového zařízení musíte před uvedením do provozu potrubí bezpodmínečně vyčistit od kovových třísek a ostatních nečistot. Při přepravě do jiného sudu dbejte prosím na to, aby nedošlo ke znečištění čerpadla ani příslušenství třískami, pilinami, pískem apod. Provozovatel takového zařízení je dle 19 zákona o vodním hospodářství povinen své zařízení neustále hlídat a kontrolovat, že na místě instalace jsou dodržovány výše uvedené požadavky. 3

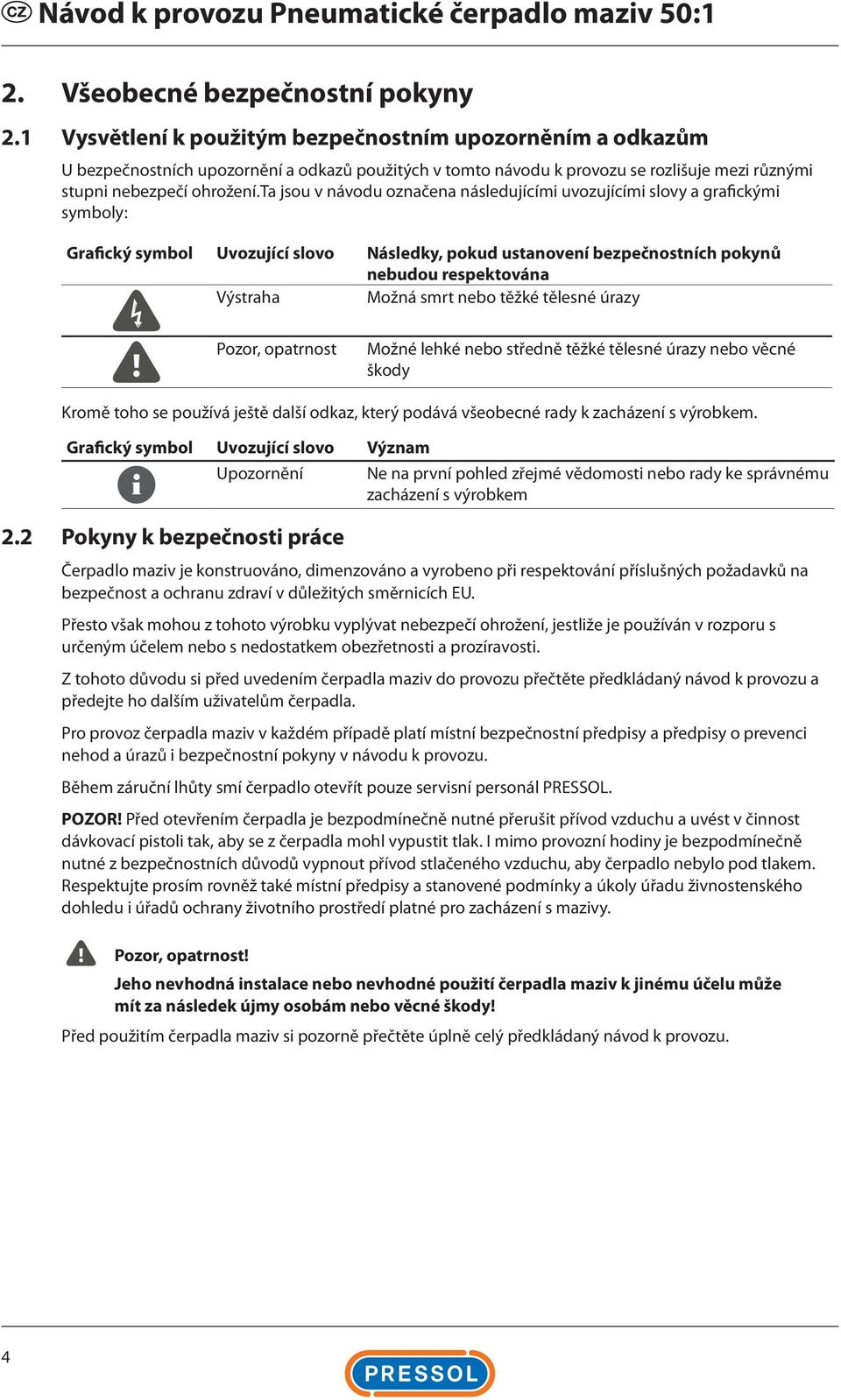

4 2. Všeobecné bezpečnostní pokyny 2.1 Vysvětlení k použitým bezpečnostním upozorněním a odkazům U bezpečnostních upozornění a odkazů použitých v tomto návodu k provozu se rozlišuje mezi různými stupni nebezpečí ohrožení.ta jsou v návodu označena následujícími uvozujícími slovy a grafickými symboly: Grafický symbol Uvozující slovo Následky, pokud ustanovení bezpečnostních pokynů nebudou respektována Výstraha Možná smrt nebo těžké tělesné úrazy Pozor, opatrnost Možné lehké nebo středně těžké tělesné úrazy nebo věcné škody Kromě toho se používá ještě další odkaz, který podává všeobecné rady k zacházení s výrobkem. Grafický symbol Uvozující slovo Význam Upozornění 2.2 Pokyny k bezpečnosti práce Ne na první pohled zřejmé vědomosti nebo rady ke správnému zacházení s výrobkem Čerpadlo maziv je konstruováno, dimenzováno a vyrobeno při respektování příslušných požadavků na bezpečnost a ochranu zdraví v důležitých směrnicích EU. Přesto však mohou z tohoto výrobku vyplývat nebezpečí ohrožení, jestliže je používán v rozporu s určeným účelem nebo s nedostatkem obezřetnosti a prozíravosti. Z tohoto důvodu si před uvedením čerpadla maziv do provozu přečtěte předkládaný návod k provozu a předejte ho dalším uživatelům čerpadla. Pro provoz čerpadla maziv v každém případě platí místní bezpečnostní předpisy a předpisy o prevenci nehod a úrazů i bezpečnostní pokyny v návodu k provozu. Během záruční lhůty smí čerpadlo otevřít pouze servisní personál PRESSOL. POZOR! Před otevřením čerpadla je bezpodmínečně nutné přerušit přívod vzduchu a uvést v činnost dávkovací pistoli tak, aby se z čerpadla mohl vypustit tlak. I mimo provozní hodiny je bezpodmínečně nutné z bezpečnostních důvodů vypnout přívod stlačeného vzduchu, aby čerpadlo nebylo pod tlakem. Respektujte prosím rovněž také místní předpisy a stanovené podmínky a úkoly úřadu živnostenského dohledu i úřadů ochrany životního prostředí platné pro zacházení s mazivy. Pozor, opatrnost! Jeho nevhodná instalace nebo nevhodné použití čerpadla maziv k jinému účelu může mít za následek újmy osobám nebo věcné škody! Před použitím čerpadla maziv si pozorně přečtěte úplně celý předkládaný návod k provozu. 4

5 2.3 Nebezpečí ohrožení při zacházení s čerpadlem maziv Výstraha! Poškozené příslušenství může mít za následek újmy osobám a věcné škody! Ani sací ani výtlačné potrubí nesmějí být zalomená ani zdeformovaná zkroucením nebo protažením. Během časového intervalu používání je nutné kontrolovat příslušenství, zda nevykazuje oděr, praskliny nebo jiná poškození. Poškozené příslušenství je nutno neprodleně vyměnit a nahradit pouze originálními náhradními díly PRESSOL. S ohledem na časový interval používání respektujte prosím údaje v předpisu ZH 1/A nebo v normě DIN 20066, část Pozor, opatrnost! Unikající maziva mohou vyvolat poškození životního prostředí! Je nutno respektovat ustanovení zákona o vodním hospodářství a nařízení jednotlivých zemí o zařízeních k plnění a balení látek ohrožujících vodu. Pozor, opatrnost! Přetlak může mít za následek prasknutí čerpadla maziv a příslušenství! Nepřekračujte provozní tlaky uvedené v kapitole 1.3. Používejte pouze originální příslušenství dle normy DIN Pozor, opatrnost! Přetlak a přeplnění na místě mazání může zničit tlakovou maznici a případně ložisko resp. stroj! Nepřekračujte provozní tlaky uvedené v kapitole 1.3. Respektujte údaje k údržbě a servisu stanovené výrobcem stroje. 3. Montáž Čerpadlo maziv se dodává hotově smontované. V závislosti na provedení je možné anebo nutné namontovat příslušenství. 5

6 Upozornění Při montáži dbejte na čistotu a na přesné spojení příslušenství s čerpadlem. Použijte vhodné těsnicí a lepicí prostředky (např. teflonovou pásku). Sejměte víko nádoby s mazivem (pol. 1) a vložte mírně nakloněný vlečný píst (pol. 2) a vtlačujte ho proti mazivu, dokud mazivo středním otvorem nevystupuje ven. Držák čerpadla (pol. 3) upevněte na nádobu s mazivem (pol. 1) a vystřeďte ho nad středním otvorem vlečného pístu (pol. 2). Víko proti prachu (pol. 4) nasaďte na trubku čerpadla maziv (pol. 5) a oba díly držákem čerpadla (pol. 3) a vlečným pístem (pol. 2) vložte uprostřed do nádoby s mazivem (pol. 1). Hadicové potrubí maziva s příslušným příslušenstvím (Z kloub, mazací pistole, atd..) upevněte na výstup čerpadla (pol. 5.1). Čerpadlo maziv je připraveno k uvedení do provozu.. 4. Uvedení do provozu Pozor, opatrnost! Nikdy na čerpadle nepracujte, pokud je v chodu! Montáž nebo demontáž příslušenství provádějte pouze na vypnutém čerpadle a systému s vypuštěným tlakem. Přípojku stlačeného vzduchu (Pol. 5.2) čerpadla maziv propojte s potrubní sítí. Čerpadlo se uvede do chodu. Mazací pistoli uveďte v činnost na tak dlouho, až bude vystupovat mazivo, v němž uvnitř nebudou bublinky vzduchu. Uzavřete mazací pistoli. Při dosažení nastaveného provozního tlaku zůstane čerpadlo samočinně stát. Čerpadlo je připraveno k provozu. 5. Provoz Výstraha! Čerpadlo maziv vytváří provozní tlak 400 barů! Při práci s čerpadlem maziv noste vhodné ochranné vybavení (kožené rukavice, ochranné brýle). Mazací pistoli nikdy nesměrujte na části vlastního těla nebo na jiné osoby. Pozor, opatrnost! Nečerpejte žádná znečištěná média! Dbejte na to, aby v čerpaných mazivech nebyly žádné nečistoty. 6

7 Obr. 5-1 Obr. 5-2 Hydraulické ústí v axiálním směru přitlačte na tlakovou maznici. (Obr. 5-1) Uveďte mazací pistoli v činnost a mazací místo naplňte příslušným množstvím maziva. Hydraulické ústí z tlakové maznice uvolněte krouživým pohybem.. (Obr. 5-2) Upozornění 5.1 Výměna sudu Při ukončení procesu mazání a / nebo při delším období nepoužívání mazací pistole musíte přerušit přívod stlačeného vzduchu na rychlospojce, abyste vyloučili nechtěné uvedení mazací pistole do chodu nebo úniky maziva. Pozor, opatrnost! Nikdy na čerpadle nepracujte, pokud je v chodu! Výměnu sudu nebo nádoby provádějte pouze při vypnutém čerpadle a systému s vypuštěným tlakem. Odpojte přípojku stlačeného vzduchu z potrubní sítě. Uveďte mazací pistoli v činnost na tak dlouho, dokud již nebude vystupovat žádné mazivo. U 200 l sudů můžete vlečný píst (pol. 2) ze dna sudu uvolnit pomocí stlačeného vzduchu. Za tímto účelem foukací pistolí hadicí (pol. 6) pod vlečný píst vtlačujte stlačený vzduch. Demontujte čerpadlo, kryt proti prachu a vlečný píst v obráceném pořadí, než jak je popsáno v bodu 3 (montáž). 6. Údržba Upozornění Čerpadlo maziv nestavte trubkou čerpadla na podlahu. Tím zabráníte znečištění a poškození a z toho vyplývajícím časovým intervalům výpadků a nákladům na opravy. K zajištění bezvadné funkce čerpadla doporučujeme, abyste občas vyčistili tlumič hluku a filtrační prvek na vstupním přívodu vzduchu. Při provozu čerpadla bez jednotky úpravy a údržby, musíte v závislosti na používání čerpadla do vstupního přívodu vzduchu pravidelně nastříkat několik kapek oleje. Čerpadlo maziv v zásadě vyžaduje jen malé ošetřování a údržbu. Na základě povinnosti provozovatele ve smyslu 19i zákona o vodním hospodářství je nutno následující díly pravidelně kontrolovat a v případě potřeby vyměnit, aby se zabránilo škodám na životním prostředí, věcným škodám nebo újmám pro osoby: Těleso čerpadla Dávkovací hadice Dávkovací ventil Propojovací potrubí 7

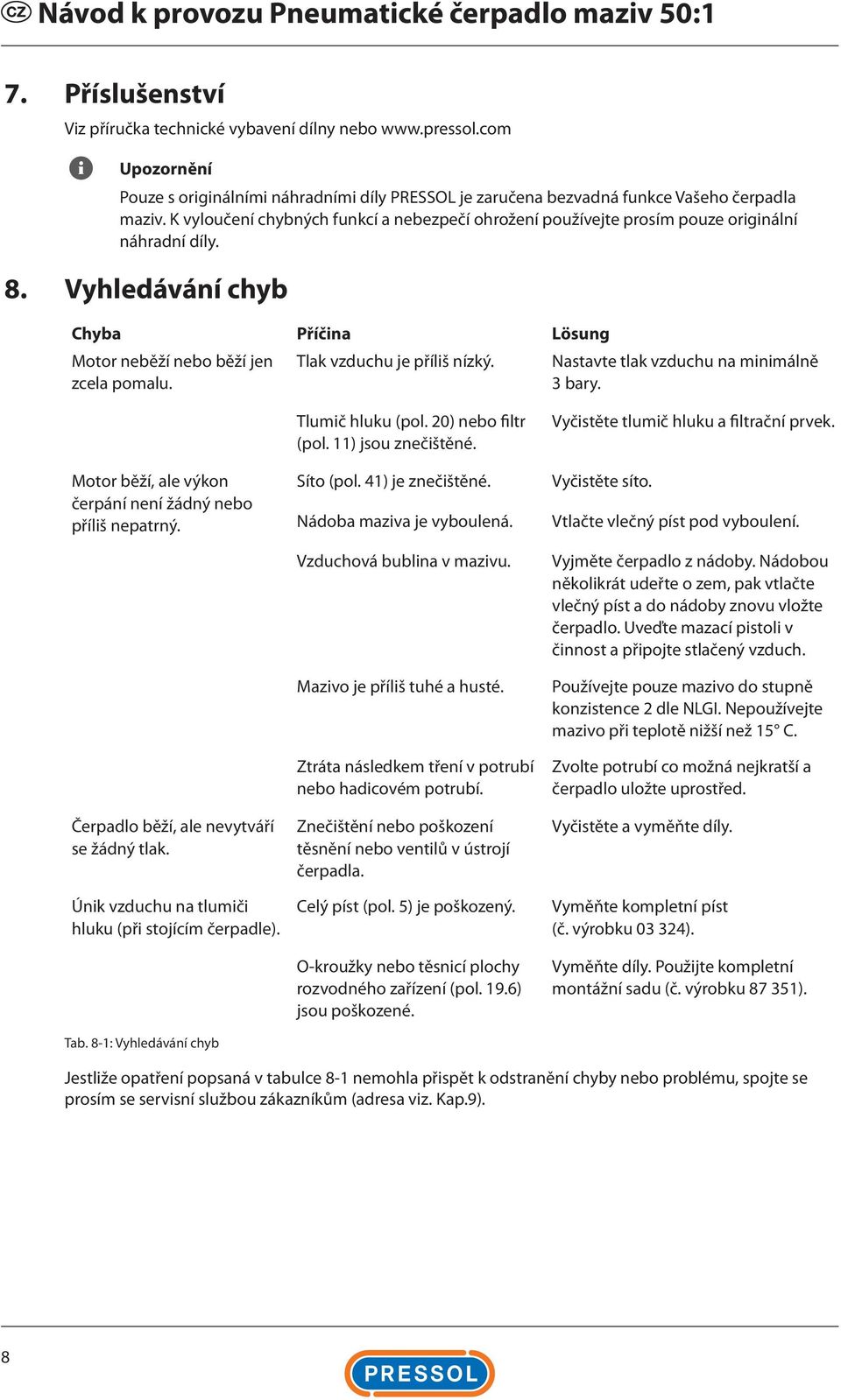

8 7. Příslušenství Viz příručka technické vybavení dílny nebo Upozornění Pouze s originálními náhradními díly PRESSOL je zaručena bezvadná funkce Vašeho čerpadla maziv. K vyloučení chybných funkcí a nebezpečí ohrožení používejte prosím pouze originální náhradní díly. 8. Vyhledávání chyb Chyba Příčina Lösung Motor neběží nebo běží jen zcela pomalu. Tlak vzduchu je příliš nízký. Nastavte tlak vzduchu na minimálně 3 bary. Motor běží, ale výkon čerpání není žádný nebo příliš nepatrný. Čerpadlo běží, ale nevytváří se žádný tlak. Únik vzduchu na tlumiči hluku (při stojícím čerpadle). Tab. 8-1: Vyhledávání chyb Tlumič hluku (pol. 20) nebo filtr (pol. 11) jsou znečištěné. Síto (pol. 41) je znečištěné. Nádoba maziva je vyboulená. Vzduchová bublina v mazivu. Mazivo je příliš tuhé a husté. Ztráta následkem tření v potrubí nebo hadicovém potrubí. Znečištění nebo poškození těsnění nebo ventilů v ústrojí čerpadla. Celý píst (pol. 5) je poškozený. O-kroužky nebo těsnicí plochy rozvodného zařízení (pol. 19.6) jsou poškozené. Vyčistěte tlumič hluku a filtrační prvek. Vyčistěte síto. Vtlačte vlečný píst pod vyboulení. Vyjměte čerpadlo z nádoby. Nádobou několikrát udeřte o zem, pak vtlačte vlečný píst a do nádoby znovu vložte čerpadlo. Uveďte mazací pistoli v činnost a připojte stlačený vzduch. Používejte pouze mazivo do stupně konzistence 2 dle NLGI. Nepoužívejte mazivo při teplotě nižší než 15 C. Zvolte potrubí co možná nejkratší a čerpadlo uložte uprostřed. Vyčistěte a vyměňte díly. Vyměňte kompletní píst (č. výrobku ). Vyměňte díly. Použijte kompletní montážní sadu (č. výrobku ). Jestliže opatření popsaná v tabulce 8-1 nemohla přispět k odstranění chyby nebo problému, spojte se prosím se servisní službou zákazníkům (adresa viz. Kap.9). 8

9 9. Oprava / servis Čerpadlo maziv bylo vyvinuto a vyrobeno při dodržení nejvyšších standardů kvality. Jestliže se i přes všechna opatření k zajištění kvality vyskytne problém, obraťte se prosím na naši servisní službu zákazníkům: PRESSOL Schmiergeräte GmbH Tel Fax service@pressol.com 10. EU prohlášení o shodě Tímto prohlašujeme, že níže popsaný přístroj svou koncepcí i typem konstrukce i svým provedením, které uvádíme na trh, odpovídá směrnicím EU. Při úpravě a změně přístroje, jež s námi nebyla odsouhlasena, ztrácí toto prohlášení svou platnost. Označení přístroje: Pneumatické čerpadlo 50:1 Typ přístroje: Pneumatické čerpadlo Rok výroby: viz typový štítek Příslušné evropské normy: Směrnice EU o strojních zařízeních, Příloha 1 Směrnice EHS 89/392 ze dne Změna směrnice 91/368/EHS ze dne Změna směrnice 93/68/EHS ze dne Aplikované národní normy: DIN EN 292, část 1, část 2 DIN EN PRESSOL Schmiergeräte GmbH Dipl.-Ing. Rudolf Schlenker 9

10 11. Zobrazení v rozloženém stavu Č. Označení Č. výrobku 1 Tlakový válec O-kroužek Matice Podložka Kompletní píst Vyrovnávací podložka Šroub Podložka O-kroužek Ovládací skříň Filtrační prvek Redukce Spínací páka Pouzdro Tlačná pružina O-kroužek Vložka Šroub Sada pro opravu rozvodného zařízení Spona Deska šoupátka O-kroužek O-kroužek O-kroužek Rozvodné zařízení Tlumič hluku Klec Sada pro opravu pístní tyče O-kroužek Pístní tyč Schieber Pístní tyč O-kroužek Sada pro opravu připojovací příruby Připojovací příruba Kluzné ložisko O-kroužek Podložka Opěrná podložka

11 Č. Označení Č. výrobku 24.6 Kroužek s chlopní Seegerův pojistný kroužek Šroub Upínací poudzro Tlačná tyč Délka 176 mm Délka 238 mm Délka 376 mm Délka 476 mm Délka 776 mm Kulička Tlakový píst Matice Závitová tyč O-kroužek Trubka pro vysoký tlak Délka 229 mm Délka 291 mm Délka 429 mm Délka 529 mm Délka 829 mm Adaptér Kroužek s chlopní Tlakový válec Seegerův pojistný kroužek Kroužek s chlopní Kuželka ventilu Těleso ventilu Síto Seegerův pojistný kroužek Naběračka Matice Sací nátrubek Tab. 11-1: Legenda k obr

12 24 Obr. 11-1: Vyobrazení pneumatického čerpadla maziv v rozloženém stavu 12

13 13

14 Pressol Schmiergeräte GmbH Parkstraße Falkenstein Germany Tel Fax info@pressol.com
