MDT : TECHNICKÁ NORMA ŽELEZNIC Schválena: Traťové značky STANIČNÍKY A MEZNÍKY ČSD Tvary, rozměry a umístění

Transkript

1 MDT : TECHNICKÁ NORMA ŽELEZNIC Schválena: TNŽ Generální ředitelství Českých drah Traťové značky STANIČNÍKY A MEZNÍKY ČSD Tvary, rozměry a umístění TNŽ JK 824 Tato norma platí pro staničníky a mezníky Československých státních drah (ČSD). Norma určuje umístění těchto traťových značek a stanoví rozměry pro staničníky kamenné, železobetonové, ocelové a mezníky ČSD. Staničníky a mezníky ČSD se osazují podle ustanovení této normy při novostavbách. Základní ustanovení o rozměrech a materiálu pro kamenné staničníky a měřické značky jsou převzaty z ČSN (z r. 1959). I. NÁZVOSLOVÍ 1. Kilometrovníky - traťové značky, označující trať v celých kilometrech. 2. Hektometrovníky - traťové značky, označující trať po 100 m s udáním kilometrů a jejich desetin. 3. Staničníky - souhrnný název pro kilometrovníky a hektometrovníky. 4. Mezníky ČSD - stabilizační značky, označující v terénu body na hranici drážního pozemku na doplňky. II. VŠEOBECNÉ Rozdělení 11. Staničníky se dělí podle druhu materiálu a podle umístění a jsou: a) kamenné, b) železobetonové, c) ocelové, pro umístění ca) na zárubní (obkladní) zdi nebo na skalním zářezu, cb) na zábradlí, cc) v tunelu. 12. Mezníky ČSD se používají normalizované. Nahrazuje: zrušenou ÚNP z Účinnost od:

2 III. TVARY, ROZMĚRY, VZHLED A UMÍSTĚNÍ Tvary, rozměry a vzhled 13. Kamenné staničníky musí mít tvar podle obr. 1 a rozměry uvedené v tab. 1, mezníky ČSD musí mít tvar a rozměry podle obr. 2. Rozměry v cm Obr. 1 Kamenné staničníky podle ČSN (s označením číslování pro kilometrovník) Tab. 1 ROZMĚRY A HMOTNOST KAMENNÝCH STANIČNÍKŮ Označení druhová značka Třída jakosti Rozměry staničníků pro železnice v cm Přibližná hmotnost v kg L L1 B B1 H H1 H2 a Kamenný kilometrovník M 15 Kamenný hektometrovník M 16 I 50±0,5 52±3 20±0,5 22±3 170±7 70±5 100±2 2±0,5 478 I 45±0,5 47±3 15±0,5 17±3 100±7 40±5 60±2 2±0,

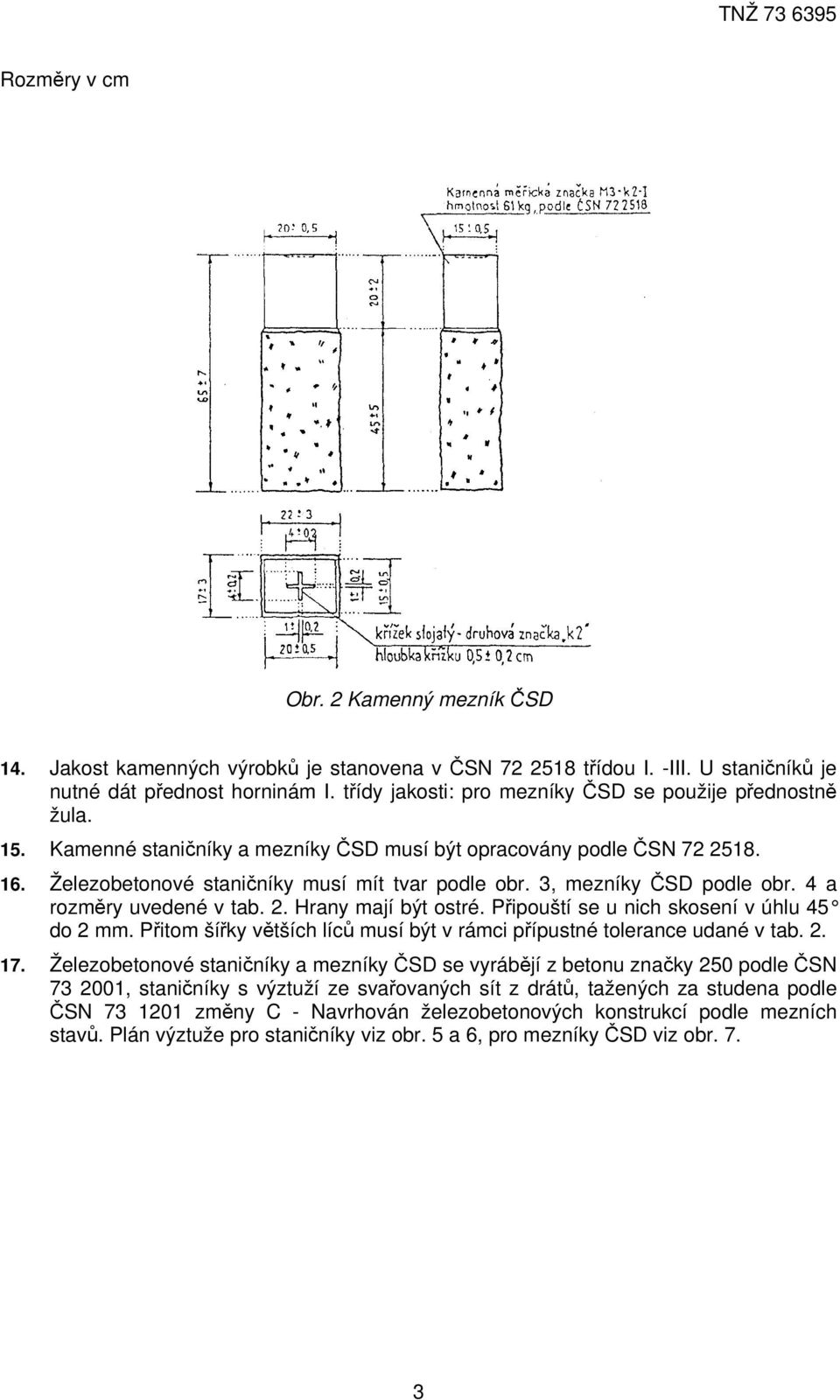

3 Rozměry v cm Obr. 2 Kamenný mezník ČSD 14. Jakost kamenných výrobků je stanovena v ČSN třídou I. -III. U staničníků je nutné dát přednost horninám I. třídy jakosti: pro mezníky ČSD se použije přednostně žula. 15. Kamenné staničníky a mezníky ČSD musí být opracovány podle ČSN Železobetonové staničníky musí mít tvar podle obr. 3, mezníky ČSD podle obr. 4 a rozměry uvedené v tab. 2. Hrany mají být ostré. Připouští se u nich skosení v úhlu 45 do 2 mm. Přitom šířky větších líců musí být v rámci přípustné tolerance udané v tab Železobetonové staničníky a mezníky ČSD se vyrábějí z betonu značky 250 podle ČSN , staničníky s výztuží ze svařovaných sít z drátů, tažených za studena podle ČSN změny C - Navrhován železobetonových konstrukcí podle mezních stavů. Plán výztuže pro staničníky viz obr. 5 a 6, pro mezníky ČSD viz obr. 7. 3

4 Tab. 2 ROZMĚRY A HMOTNOST ŽELEZOBETONOVÝCH STANIČNÍKŮ A MEZNÍKŮ ČSD Označení Rozměry v cm Přibližná hmotnost v kg L B H a Železobetonový kilometrovník výr. č. ABZ Železobetonový hektometrovník výr. č. ABZ Železobetonový mezník ČSD výr. č. ABZ ± 1 20 ± 0,6 170 ± 1,2 2 ± 0, ± 1 15 ± 0,6 100 ± 1 2 ± 0, ± 0,6 15 ± 0,6 65 ± 1-44

5 Tab. 3 UMÍSTĚNÍ ČÍSLIC NA KAMENNÝCH A ŽELEZOBETONOVÝCH STANIČNÍCÍCH Označení Číslice kilometrů (v cm) Číslice desetin kilometrů (v cm) Kamenný kilometrovník M 15 Želbet. kilometrovník výr. č. ABZ Kamenný hektometrovník M 16 Želbet. hektometrovník výr. č. ABZ výška tloušťka šířka hloubka výška tloušťka šířka hloubka Mezery v cm Okraje v cm a 1 b c h *) a 2 b 1 c 1 h 1*) x d ,2 1, ,7 5 0, ,5 14,5 8, Poznámka Pro jednociferný Pro dvouciferný Pro trojciferný Pro dvouciferný Pro trojciferný Pro čtyřciferný *) Platí pro hloubku číslic kamenných staničníků, u želbet. staničníků h = 0,4 ± 0,1 cm 5

6 Obr. 3. Železobetonový staničník (s označením číslování pro hektometrovník) Obr. 4. Železobetonový mezník ČSD ABZ VÝROBKY ŽELEZNIČNÍ PRŮMYSLOVÉ VÝROBY UHERSKÝ OSTROH Obr. 5. Železobetonový kilometrovník ABZ Obr. 6. Železobetonový hektometrovník ABZ 1-100

7 Obr. 7. Železobetonový mezník ČSD ABZ Železobetonové staničníky, vyráběné průmyslově, musí být trvale označeny zjednodušeně značením pro prefabrikáty podle ČSN Označují se na jedné širší lícní ploše. Velikost písmen, číslic a mezer mezi nimi, jakož i příklad popisu a umístění viz obr. 8. Písmena a číslice označení se zapustí do hloubky 4 mm a budou mít barvu nátěru staničníku podle čl Ocelové staničníky musí mít tvar a upevnění podle obr. 9, 10, 11, 12, 13 a rozměry podle tab. 4, 5, 6, 7, 8. V rozměrech tabulek po protažení na obrubovacím stroji se připouští tolerance ± 2 mm. 20. Ocelové tabulky se zhotovují z plechu ocelového, tenkého, válcovaného za tepla, tloušťky 1,5 mm. Volné okraje tabulek se ztuží obrubou, provedenou obrubovacím strojem na plechy. 21. Ocelové staničníky se připevní k zábradlí s madly z úhelníků podle příkladu na obr. 10 a 12. U zábradlí trubkových se připevní úhelník ke dvěma trubkovým madlům třmeny z ocelové kruhové tyče o průměru 10 mm viz obr. 10 (detail alternativního připojení na zábradlí s trubkovými madly) na doplňky 7

8 Obr. 8. Označení prefabrikovaného železobetonového hektometrovníku (kilometrovníku) Obr. 9. Ocelový kilometrovník do zdi nebo do skalního zářezu

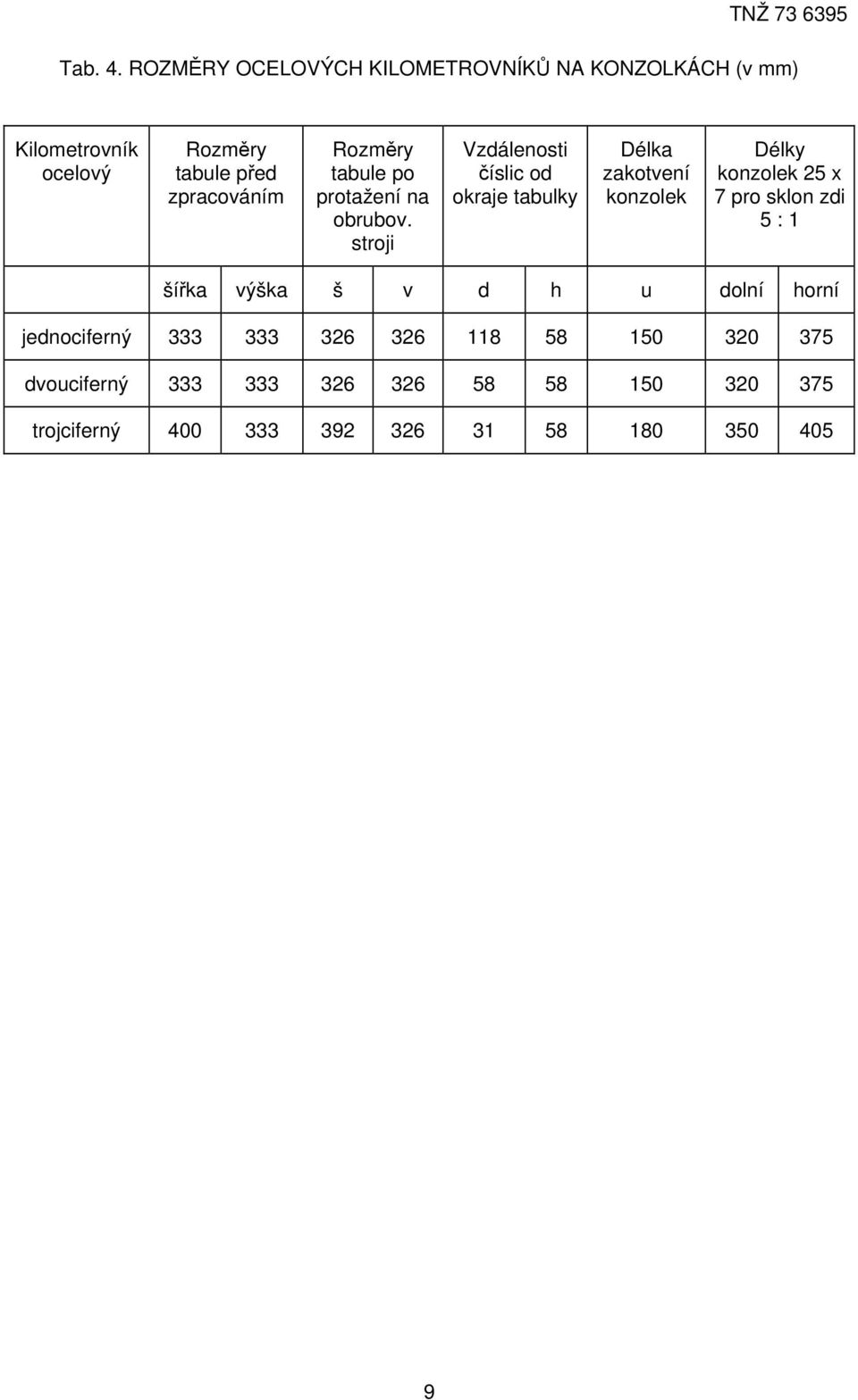

9 Tab. 4. ROZMĚRY OCELOVÝCH KILOMETROVNÍKŮ NA KONZOLKÁCH (v mm) Kilometrovník ocelový Rozměry tabule před zpracováním Rozměry tabule po protažení na obrubov. stroji Vzdálenosti číslic od okraje tabulky Délka zakotvení konzolek Délky konzolek 25 x 7 pro sklon zdi 5 : 1 šířka výška š v d h u dolní horní jednociferný dvouciferný trojciferný

10 Obr. 10. Ocelový kilometrovník na mostním zábradlí Tab. 5. ROZMĚRY OCELOVÝCH KILOMETROVNÍKŮ UPEVNĚNÝCH NA ZÁBRADLÍ (v mm) Kilometrovník ocelový Rozměry tabule před zpracováním Rozměry tabule pro protažení na obrubov. stroji Vzdálenosti číslic od okraje tabulky šířka výška š v d1 *) d2 h jednociferný dvouciferný trojciferný *) Kóta platí pro vzdálenost číslice bližší k ose koleje

11 Obr. 11. Ocelový hektometrovník do zdi nebo do skalního zářezu Tab. 6. ROZMĚRY OCELOVÝCH HEKTOMETROVNÍKŮ NA KONZOLKÁCH (v mm) Hektometrovník ocelový Rozměry tabule před zpracováním Rozměry tabule pro protažení na obrubov. stroji Vzdálenosti číslic od kraje tabulky Délka zakotvení konzolek Délky konzolek 25 x 7 pro sklon zdi 5 : 1 šířka výška š v d h u dolní horní dvouciferný trojciferný čtyřciferný

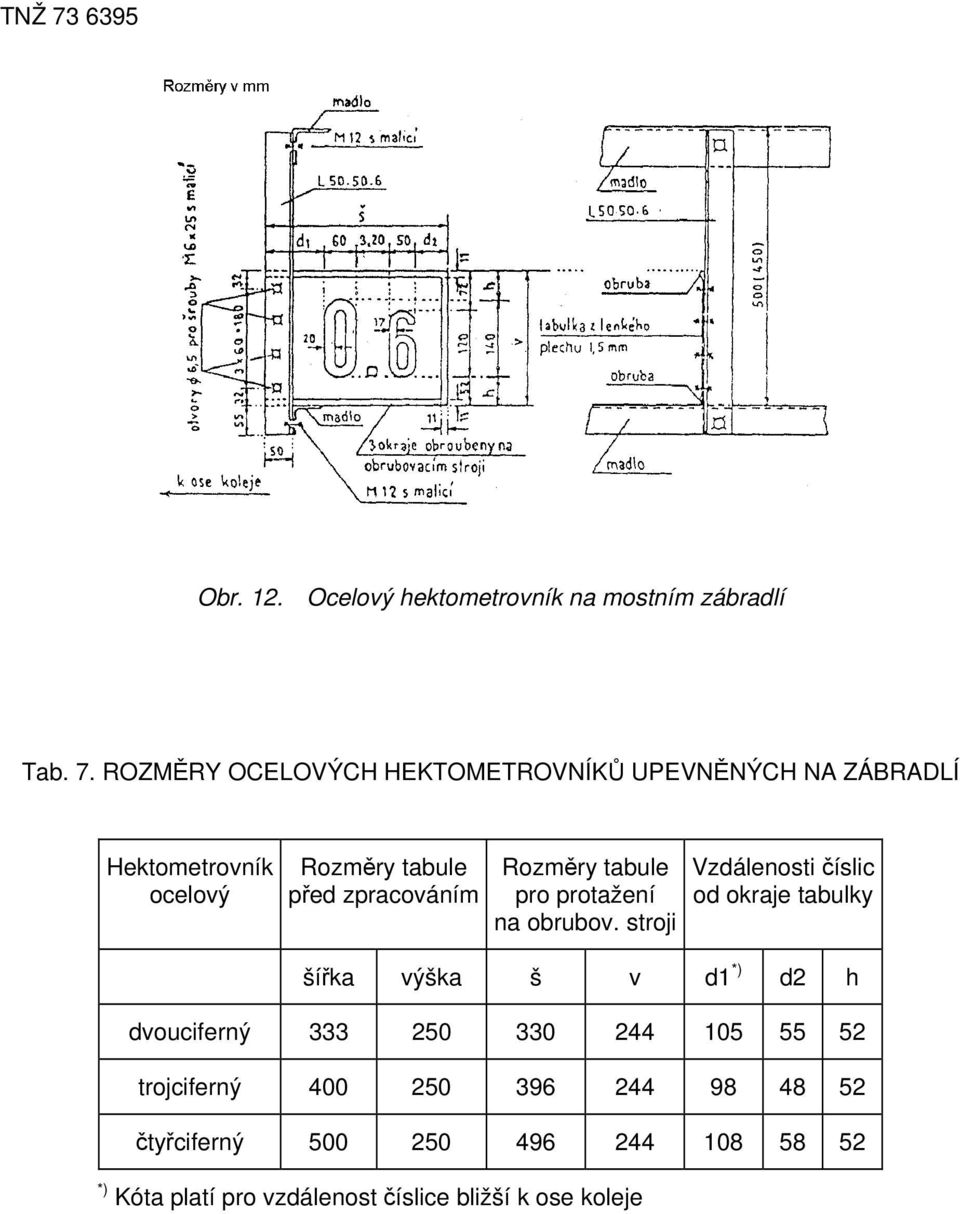

12 Obr. 12. Ocelový hektometrovník na mostním zábradlí Tab. 7. ROZMĚRY OCELOVÝCH HEKTOMETROVNÍKŮ UPEVNĚNÝCH NA ZÁBRADLÍ Hektometrovník ocelový Rozměry tabule před zpracováním Rozměry tabule pro protažení na obrubov. stroji Vzdálenosti číslic od okraje tabulky šířka výška š v d1 *) d2 h dvouciferný trojciferný čtyřciferný *) Kóta platí pro vzdálenost číslice bližší k ose koleje

13 Obr. 13. Ocelový staničník v tunelu Tab. 8. ROZMĚRY OCELOVÝCH STANIČNÍKŮ V TUNELU Druh tabulky Rozměry tabulky Vzdálenosti krajních číslic od krajů tabulky Vzdálenosti středů upevňovacích otvorů 17 mm Poznámka š v d h šo vo kilometrovník 1 cifer. kilometrovník 2 cifer. kilometrovník 3 cifer. hektometrovník 2 cifer. hektometrovník 3 cifer. hektometrovník 4 cifer ,5 61, Velikosti ,5 61, číslic viz , obr ,

14 Úpravy povrchu a číslic 26. Kilometrovníky se označují oboustranně číslicemi udávajícími celé kilometry: hektometrovníky se označují oboustranně číslicemi, udávajícími kilometry a jejich desetiny. Mezníky ČSD se označují na temeni stojatým křížkem - viz obr. 2 *) 27. Viditelné plochy kamenných staničníků a mezníků ČSD, železobetonových staničníků a mezníků ČSD se obílí. 28. Povrch viditelných ploch železobetonových staničníků a mezníků ČSD musí být hladký. Menší odchylky od rovnosti viditelných ploch se připouštějí do 3 mm. U zakrytých ploch se připouštějí takové odchylky od rovnosti, které ještě zaručují krytí podélné výztuže alespoň 17 mm a příčné výztuže alespoň 10 mm. 29. Tabulky ocelových staničníků se opatří před dodáním (v dílně) ochranným suřikovým nátěrem proti rezavění a dvojitým nátěrem bílou barvou odolnou proti vlivům povětrnosti. Upevňovací konzolky se opatří stejnými nátěry jako tabulky (kromě částí určených k osazení do zdiva). Úhelník připevněný k madlům zábradlí viz obr. 10, 12 se opatří nátěry, které barvou a jakostí odpovídají nátěrům zábradlí. 30. Rozměry číslic staničníků u kamenných a železobetonových značek jsou obsaženy v tab. 3. Na trati se tyto zapuštěné číslice vybarví černou barvou, která lne ke kameni a ketonu a je odolná proti vlivům povětrnosti. 31. Číslice ocelových staničníků se napíší v dílně černou barvou, která lne k základnímu nátěru a je odolná proti vlivům povětrnosti. Umístění číslic je patrné z tab. 4, 5, 6, 7 a 8. Velikost číslic (výška, šířka, tloušťka) a velikost mezer mezi nimi jsou obsaženy v tab. 3. Umístění na trati 32. Kilometrovníky a sudé hektometrovníky se osazují ve směru staničení trati vpravo a liché hektometrovníky vlevo. V místě souběhu dvou tratí se osazují všechny staničníky pro každou trať odděleně vně krajní koleje příslušné trati. Pro železniční stanice, výhybny, nákladiště a zastávky nejsou tato ustanovení závazná. Staničníky se zde umístí na vhodnější stranu vně krajních kolejí. 33. Na železničních přejezdech se staničníky neosazují, ale posunou se o 1 m až 5 m (celých metrů). Na boční, ke kolejím obrácené straně kilometrovníku nebo hektometrovníku se v takovém případě vyznačí, kam by značka přišla, kdyby nebylo železničního přejezdu (viz obr. 1). 34. Staničníky kamenné a železobetonové se umísťují: a) v náspech na okraji železniční pláně podle obr. 14a, b, b) ve svahu hlubšího zemního zářezu nebo odkopu podle obr. 14c, d, c) nad svahem mělkého zemního nebo skalního zářezu nebo odkopu podle obr. 14c, f. - *) Od označování mezníků ČSD druhovou značkou pl (ČSD) se upouští.

15 UMÍSTĚNÍ KAMENNÉHO A ŽELEZOBETONOVÉHO STANIČNÍKU TNŽ Obr. 14a. Kilometrovník v náspu Obr. 14b. Hektometrovník v náspu Obr. 14c. Kilometrovník v hlubším zemním zářezu (odkopu) Obr. 14d. Hektometrovník v hlubším zemním zářezu (odkopu) 15

16 Obr. 14e. Kilometrovník na mělkým zemním zářezem (odkopem) Obr. 14f. Hektometrovník na mělkým skalním zářezem (odkopem) UMÍSTĚNÍ OCELOVÉHO STANIČNÍKU Obr. 15a. Kilometrovník na zárubní (obkladní) zdi

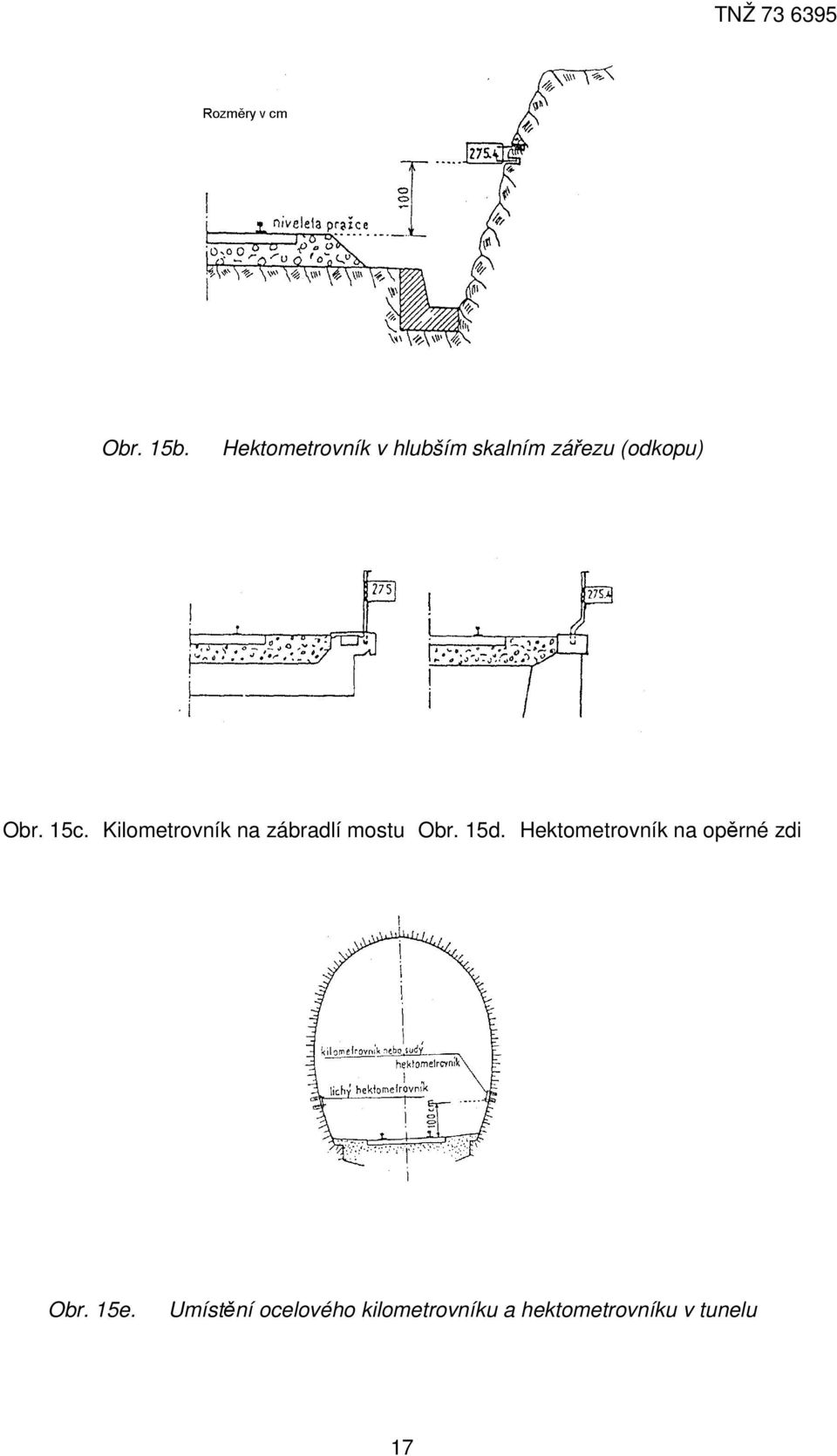

17 Obr. 15b. Hektometrovník v hlubším skalním zářezu (odkopu) Obr. 15c. Kilometrovník na zábradlí mostu Obr. 15d. Hektometrovník na opěrné zdi Obr. 15e. Umístění ocelového kilometrovníku a hektometrovníku v tunelu 17

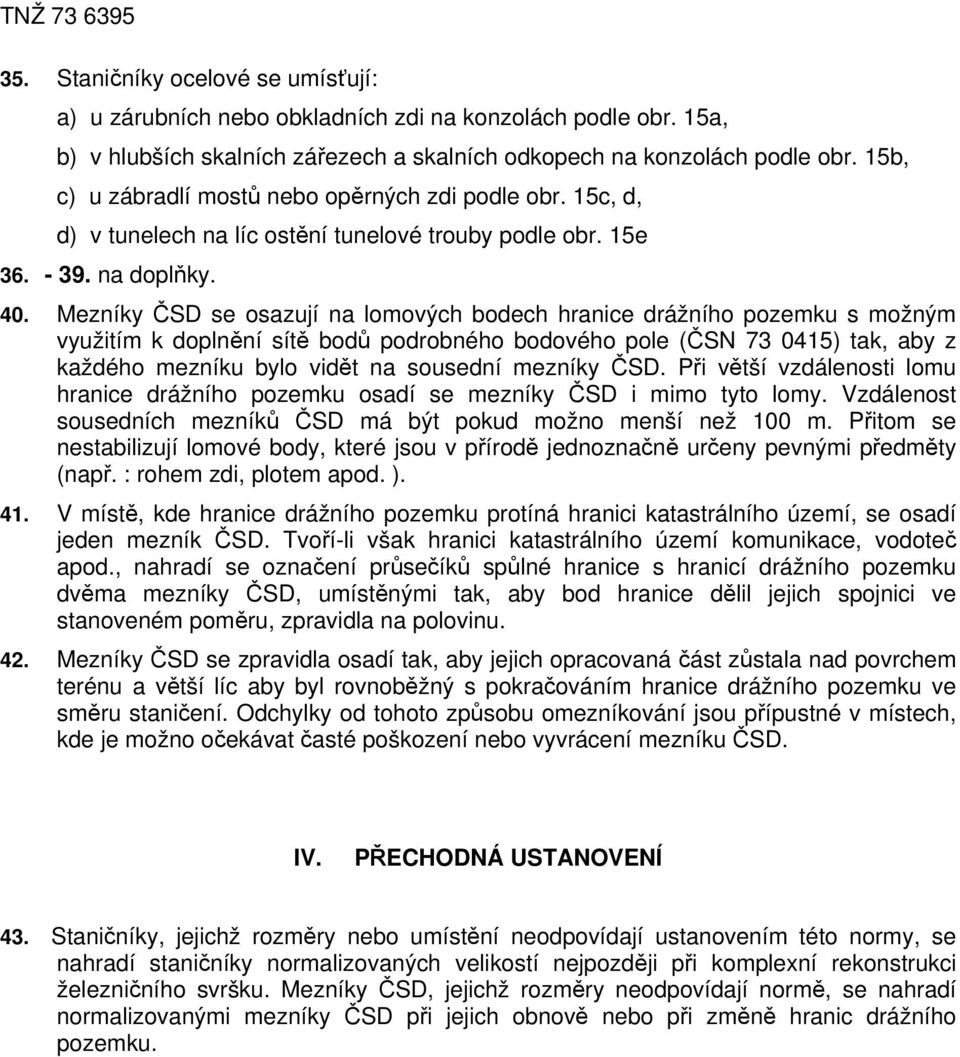

18 35. Staničníky ocelové se umísťují: a) u zárubních nebo obkladních zdi na konzolách podle obr. 15a, b) v hlubších skalních zářezech a skalních odkopech na konzolách podle obr. 15b, c) u zábradlí mostů nebo opěrných zdi podle obr. 15c, d, d) v tunelech na líc ostění tunelové trouby podle obr. 15e na doplňky. 40. Mezníky ČSD se osazují na lomových bodech hranice drážního pozemku s možným využitím k doplnění sítě bodů podrobného bodového pole (ČSN ) tak, aby z každého mezníku bylo vidět na sousední mezníky ČSD. Při větší vzdálenosti lomu hranice drážního pozemku osadí se mezníky ČSD i mimo tyto lomy. Vzdálenost sousedních mezníků ČSD má být pokud možno menší než 100 m. Přitom se nestabilizují lomové body, které jsou v přírodě jednoznačně určeny pevnými předměty (např. : rohem zdi, plotem apod. ). 41. V místě, kde hranice drážního pozemku protíná hranici katastrálního území, se osadí jeden mezník ČSD. Tvoří-li však hranici katastrálního území komunikace, vodoteč apod., nahradí se označení průsečíků spůlné hranice s hranicí drážního pozemku dvěma mezníky ČSD, umístěnými tak, aby bod hranice dělil jejich spojnici ve stanoveném poměru, zpravidla na polovinu. 42. Mezníky ČSD se zpravidla osadí tak, aby jejich opracovaná část zůstala nad povrchem terénu a větší líc aby byl rovnoběžný s pokračováním hranice drážního pozemku ve směru staničení. Odchylky od tohoto způsobu omezníkování jsou přípustné v místech, kde je možno očekávat časté poškození nebo vyvrácení mezníku ČSD. IV. PŘECHODNÁ USTANOVENÍ 43. Staničníky, jejichž rozměry nebo umístění neodpovídají ustanovením této normy, se nahradí staničníky normalizovaných velikostí nejpozději při komplexní rekonstrukci železničního svršku. Mezníky ČSD, jejichž rozměry neodpovídají normě, se nahradí normalizovanými mezníky ČSD při jejich obnově nebo při změně hranic drážního pozemku.

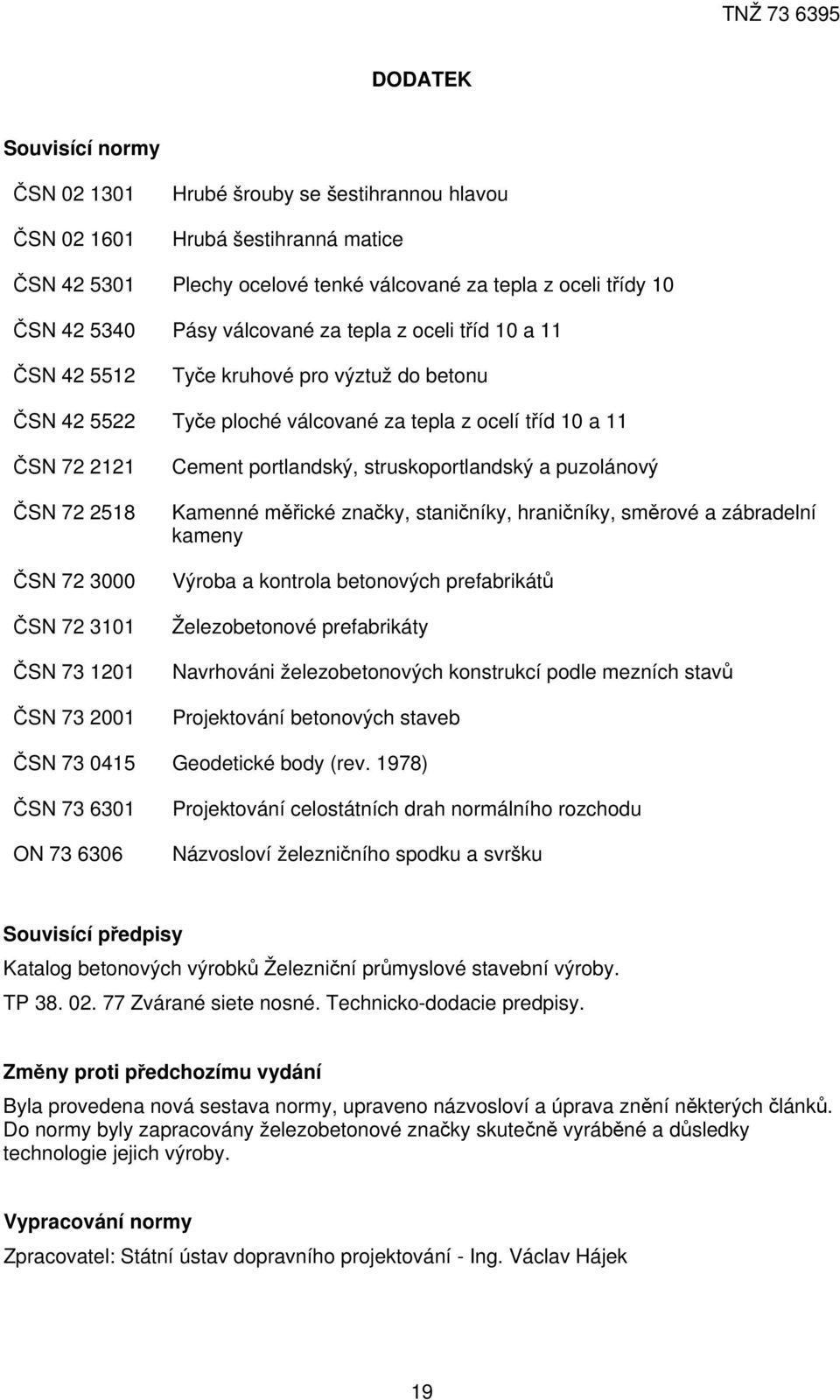

19 DODATEK Souvisící normy ČSN ČSN Hrubé šrouby se šestihrannou hlavou Hrubá šestihranná matice ČSN Plechy ocelové tenké válcované za tepla z oceli třídy 10 ČSN Pásy válcované za tepla z oceli tříd 10 a 11 ČSN Tyče kruhové pro výztuž do betonu ČSN Tyče ploché válcované za tepla z ocelí tříd 10 a 11 ČSN ČSN ČSN ČSN ČSN ČSN Cement portlandský, struskoportlandský a puzolánový Kamenné měřické značky, staničníky, hraničníky, směrové a zábradelní kameny Výroba a kontrola betonových prefabrikátů Železobetonové prefabrikáty Navrhováni železobetonových konstrukcí podle mezních stavů Projektování betonových staveb ČSN Geodetické body (rev. 1978) ČSN ON Projektování celostátních drah normálního rozchodu Názvosloví železničního spodku a svršku Souvisící předpisy Katalog betonových výrobků Železniční průmyslové stavební výroby. TP Zvárané siete nosné. Technicko-dodacie predpisy. Změny proti předchozímu vydání Byla provedena nová sestava normy, upraveno názvosloví a úprava znění některých článků. Do normy byly zapracovány železobetonové značky skutečně vyráběné a důsledky technologie jejich výroby. Vypracování normy Zpracovatel: Státní ústav dopravního projektování - Ing. Václav Hájek 19

20 Návrh normy byl projednán s těmito organizacemi Úřad pro normalizaci a měření Federální ministerstvo dopravy, odbor 6 Federální ministerstvo dopravy, odbor 13 Federální ministerstvo dopravy, odbor 27 ČSD Severozápadní dráha. Správa dráhy, sl. 13 ČSD Střední dráha. Správa dráhy, sl. 13 ČSD Jihozápadní dráha. Správa dráhy, sl. 13 ČSD Východní dráha. Správa dráhy, sl. 13 Generálne riaditeľstvo železničného stavebníctva Český úřad geodetický a kartografický Slovenský úrad geodézie a kartografie Železniční stavitelství Praha Výzkumný ústav geodetický, topografický a kartografický Dopravoprojekt Mechanizácia traťového hospodárstva Vrútky Správa přestavby železničního uzlu Praha Ústav vývoje a racionalizace železničního stavebníctví Vysoká škola dopravná, katedra traťového hospodárstva, fakulta PEDAS Výzkumný ústav železniční DM Metroprojekt Železniční průmyslová stavební výroba

21 OBSAH I. NÁZVOSLOVÍ... 1 II. VŠEOBECNĚ... 1 III. TVARY, ROZMĚRY, VZHLED A UMÍSTĚNÍ... 2 IV. PŘECHODNÁ USTANOVENÍ DODATEK OBSAH Upozornění: Změny a doplňky, jakož i zprávy o nově vydaných normách jsou uveřejňovány ve Věstníku Úřadu pro normalizaci a měření. 21
