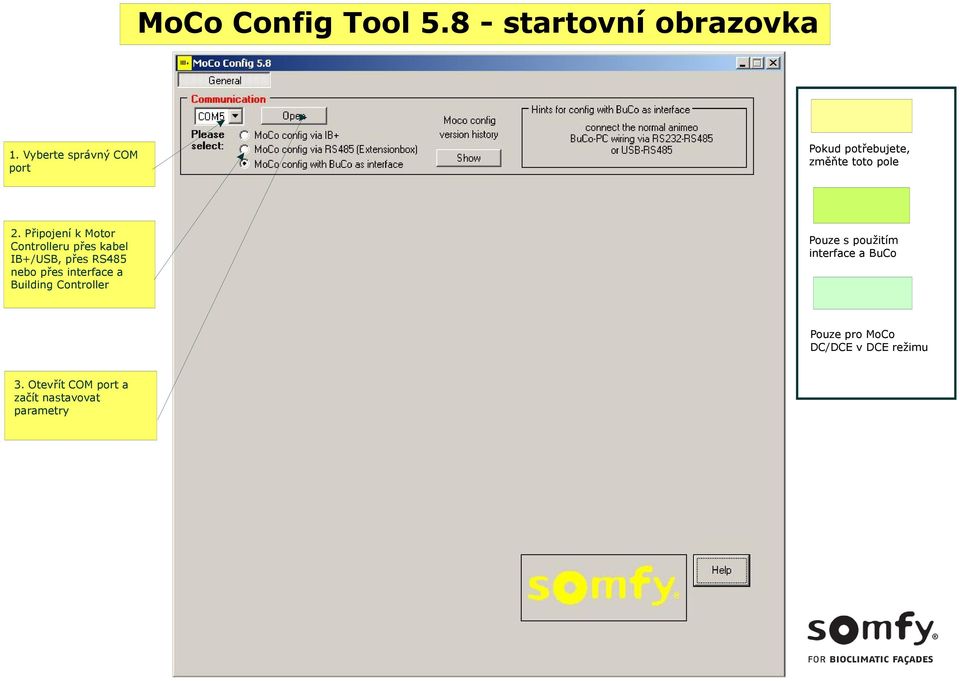

1 MoCo Config Tool startovní obrazovka 1. Vyberte správný COM port Pokud potřebujete, změňte toto pole 2. Připojení k Motor Controlleru přes kabel IB+/USB, přes RS485 nebo přes interface a Building Controller Pouze s použitím interface a BuCo Pouze pro MoCo DC/DCE v DCE režimu 3. Otevřít COM port a začít nastavovat parametry

Připojení k Motor Controlleru přes kabel IB+/USB, přes RS485 nebo přes interface a

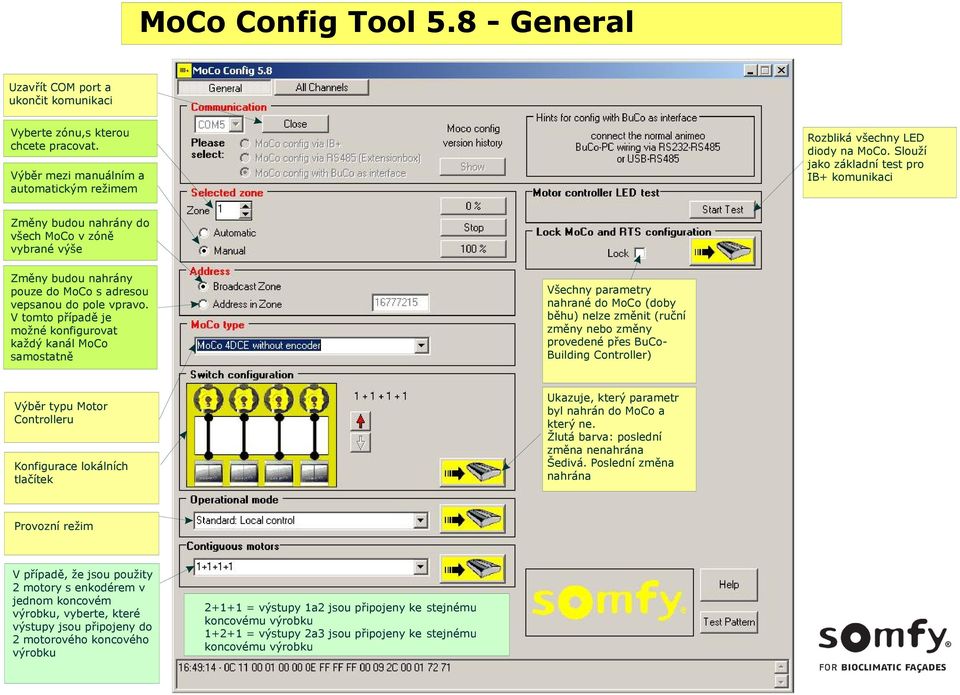

2 MoCo Config Tool General Uzavřít COM port a ukončit komunikaci Vyberte zónu,s kterou chcete pracovat. Výběr mezi manuálním a automatickým režimem Rozbliká všechny LED diody na MoCo. Slouží jako základní test pro IB+ komunikaci Změny budou nahrány do všech MoCo v zóně vybrané výše Změny budou nahrány pouze do MoCo s adresou vepsanou do pole vpravo. V tomto případě je možné konfigurovat každý kanál MoCo samostatně Všechny parametry nahrané do MoCo (doby běhu) nelze změnit (ruční změny nebo změny provedené přes BuCo- Building Controller) Výběr typu Motor Controlleru Konfigurace lokálních tlačítek Ukazuje, který parametr byl nahrán do MoCo a který ne. Žlutá barva: poslední změna nenahrána Šedivá. Poslední změna nahrána Provozní režim V případě, že jsou použity 2 motory s enkodérem v jednom koncovém výrobku, vyberte, které výstupy jsou připojeny do 2 motorového koncového výrobku = výstupy 1a2 jsou připojeny ke stejnému koncovému výrobku = výstupy 2a3 jsou připojeny ke stejnému koncovému výrobku

V tomto případě je možné konfigurovat každý kanál MoCo samostatně Všechny parametry nahrané do MoCo (doby běhu) nelze změnit (ruční změny nebo změny provedené přes BuCo- Building Controller) Výběr

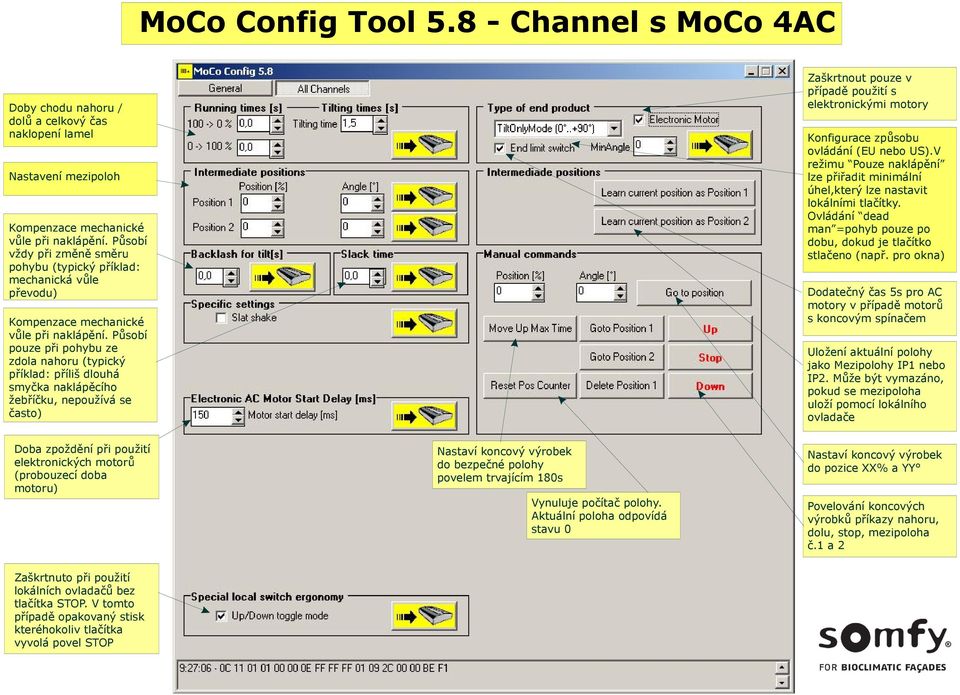

3 MoCo Config Tool Channel s MoCo 4AC Doby chodu nahoru / dolů a celkový čas naklopení lamel vůle při naklápění. Působí vždy při změně směru pohybu (typický příklad: mechanická vůle převodu) vůle při naklápění. Působí pouze při pohybu ze zdola nahoru (typický příklad: příliš dlouhá smyčka naklápěcího žebříčku, nepoužívá se často) Zaškrtnout pouze v případě použití s elektronickými motory Dodatečný čas 5s pro AC motory v případě motorů s koncovým spínačem Doba zpoždění při použití elektronických motorů (probouzecí doba motoru) do bezpečné polohy povelem trvajícím 180s

Působí pouze při pohybu ze zdola nahoru (typický příklad: příliš dlouhá smyčka naklápěcího žebříčku, nepoužívá se často) Zaškrtnout pouze v

4 MoCo Config Tool Channel s MoCo 4DC Doby běhu nahoru / dolu a celkový čas naklopení lamel vůle Omezení minimálně nastavitelného úhlu lokálním tlačítkem. Po každém povelu stop se kvůli zamezení slepení lamely otevřou a zavřou Dodatečný čas 20s pro DC motory v případě motorů s koncovým spínačem Povolovací impulspodobně jako u DCE Po každém povelu STOP bude tento čas přidán k době chodu. Slouží pak jako kompenzace pro motory s pomalým rozjezdem (např. vertikální lamelový systém od HD) Rychlost naklápění (přednastavená hodnota 30% maximální rychlosti) do bezpečné polohy povelem trvajícím 180s.

Po každém povelu stop se kvůli zamezení slepení lamely otevřou a zavřou Dodatečný čas 20s pro DC motory v případě motorů s koncovým spínačem

5 MoCo Config Tool Channel s MoCo 4DCE bez enkodéru Omezení minimálně nastavitelného úhlu lokálním tlačítkem. Doby běhu nahoru / dolu a celkový čas naklopení lamel vůle Po každém povelu stop se kvůli zamezení zaseknutí lamely otevřou a zavřou Dodatečný čas 20s pro DC motory v případě motorů s koncovým spínačem Povolovací impulspodobně jako u DCE Lamely se pouze naklápějí. Koncový výrobek se nikdy nebude pohybovat nahoru a dolu. Rychlost naklápění (přednastavená hodnota 30% maximální rychlosti) Pošle koncový výrobek do bezpečné polohy povelem trvajícím 180s.

Dodatečný čas 20s pro DC motory v případě motorů s koncovým spínačem Povolovací impulspodobně jako u DCE Lamely se pouze naklápějí.

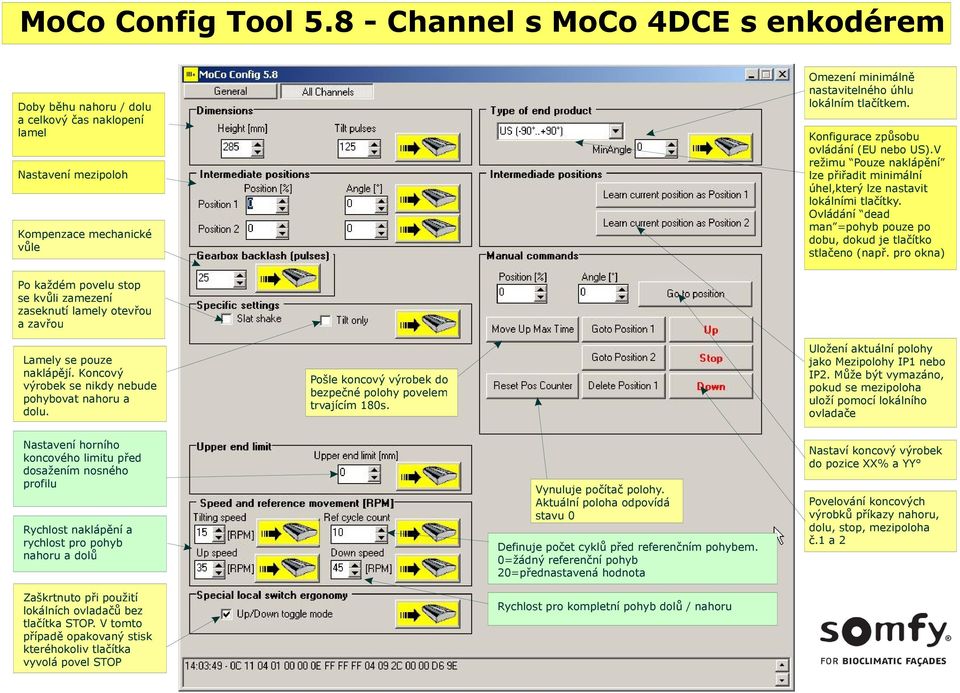

6 MoCo Config Tool Channel s MoCo 4DCE s enkodérem Omezení minimálně nastavitelného úhlu lokálním tlačítkem. Doby běhu nahoru / dolu a celkový čas naklopení lamel vůle Po každém povelu stop se kvůli zamezení zaseknutí lamely otevřou a zavřou Lamely se pouze naklápějí. Koncový výrobek se nikdy nebude pohybovat nahoru a dolu. Nastavení horního koncového limitu před dosažením nosného profilu Rychlost naklápění a rychlost pro pohyb nahoru a dolů Pošle koncový výrobek do bezpečné polohy povelem trvajícím 180s. Definuje počet cyklů před referenčním pohybem. 0=žádný referenční pohyb 20=přednastavená hodnota Rychlost pro kompletní pohyb dolů / nahoru

Koncový výrobek se nikdy nebude pohybovat nahoru a dolu.
