KOTLE NA DŘEVO, DŘEVĚNÉ BRIKETY A UHLÍ

Transkript

1 KOTLE NA DŘEVO, DŘEVĚNÉ BRIKETY A UHLÍ (ceny platné od ) 1. Zplynovací kotle na dřevo - DŘEVOPLYN - s odtahovým ventilátorem - s chladící smyčkou typ výkon kw objem násypky cena bez DPH cena s 21% DPH DC 18 S , ,- DC 22 S , ,- DC 25 S 25/ , ,- DC 32 S , ,- DC 40 SX , ,- DC 50 S 49, , ,- DC 75 SE , ,- 2. Zplynovací kotle na dřevo - GENERÁTOR na dřevoplyn - s odtah. ventilátorem - s chl. smyčkou typ výkon kw objem násypky cena bez DPH cena s 21% DPH DC 20 GS , ,- DC 25 GS , ,- DC 32 GS , ,- DC 40 GS , ,- DC 50 GSX , ,- DC 70 GSX , ,- 3. Zplynovací kotle na dřevo - s elektronickou regulací ATMOS ACD 01 typ výkon kw objem násypky cena bez DPH cena s 21% DPH DC 25 S 25/ , ,- DC 25 GS , ,- NOVINKA DC 32 S , ,- Ekvitermní regulace je vybavena funkcemi pro řízení provozu kotle (odtahového ventilátoru), čerpadla v kotlovém okruhu, dvou topných okruhů, ohřevu TUV a řízení solárního ohřevu.

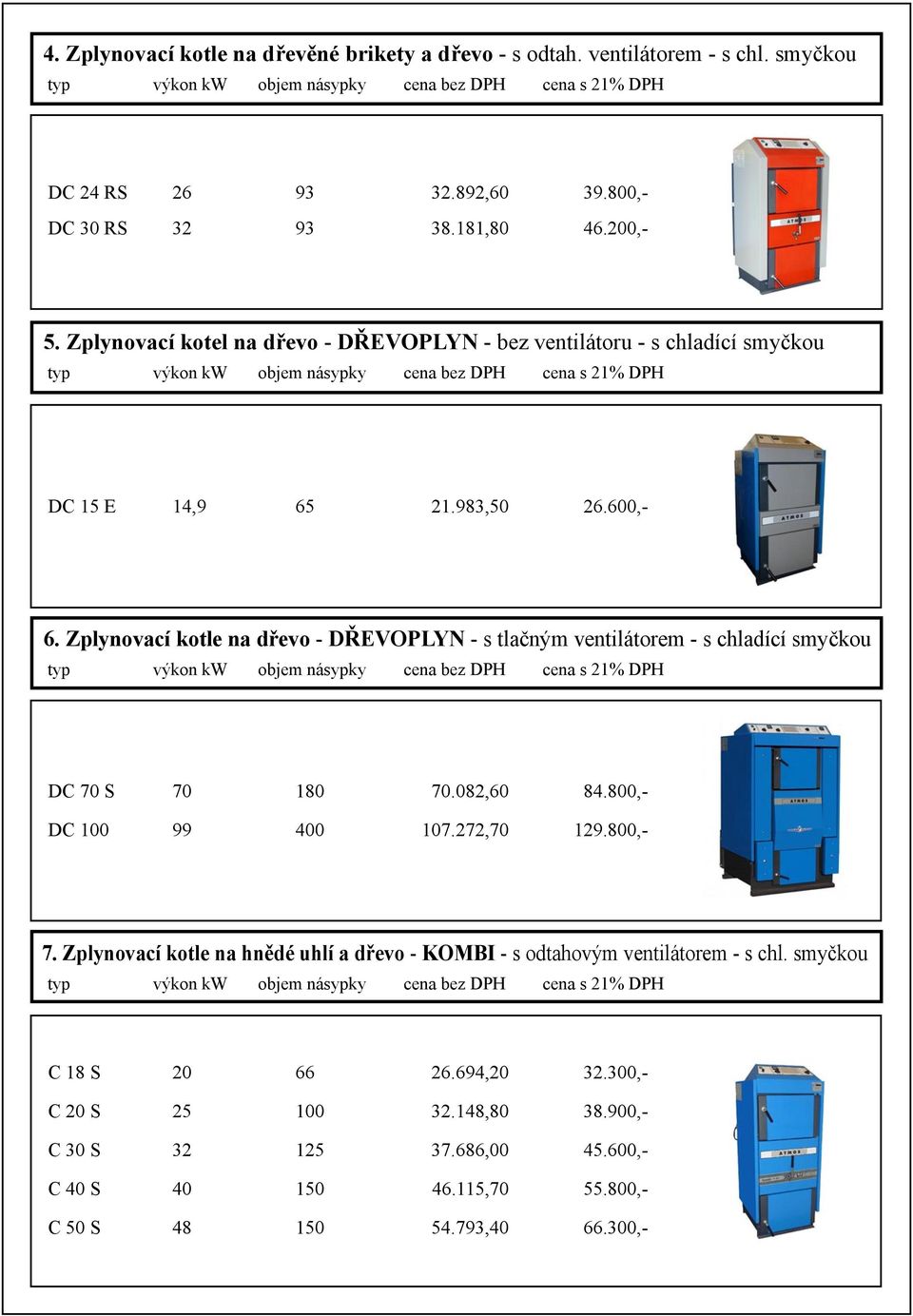

2 4. Zplynovací kotle na dřevěné brikety a dřevo - s odtah. ventilátorem - s chl. smyčkou typ výkon kw objem násypky cena bez DPH cena s 21% DPH DC 24 RS , ,- DC 30 RS , ,- 5. Zplynovací kotel na dřevo - DŘEVOPLYN - bez ventilátoru - s chladící smyčkou typ výkon kw objem násypky cena bez DPH cena s 21% DPH DC 15 E 14, , ,- 6. Zplynovací kotle na dřevo - DŘEVOPLYN - s tlačným ventilátorem - s chladící smyčkou typ výkon kw objem násypky cena bez DPH cena s 21% DPH DC 70 S , ,- DC , ,- 7. Zplynovací kotle na hnědé uhlí a dřevo - KOMBI - s odta hovým ventilátorem - s chl. smyčkou typ výkon kw objem násypky cena bez DPH cena s 21% DPH C 18 S , ,- C 20 S , ,- C 30 S , ,- C 40 S , ,- C 50 S , ,-

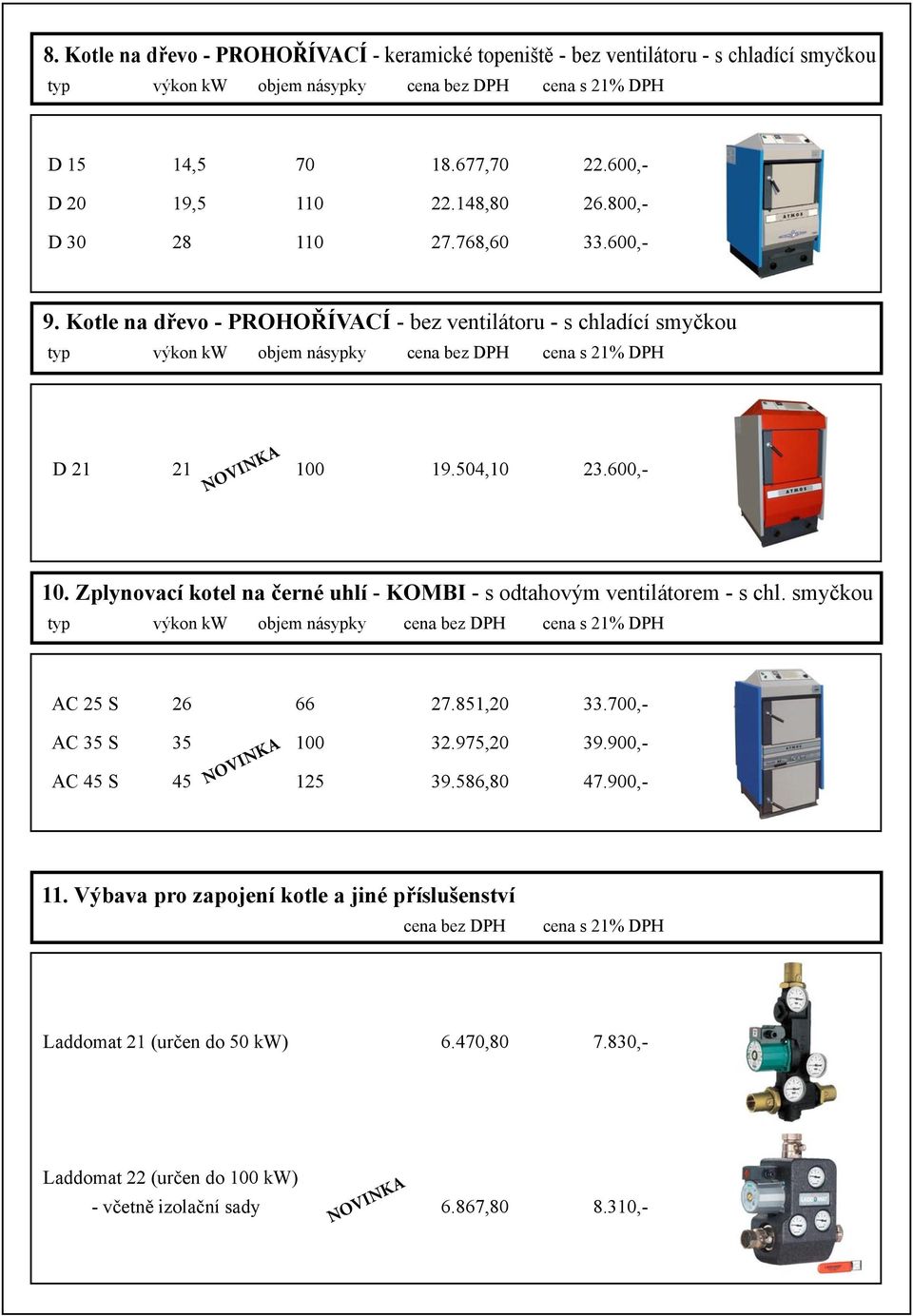

3 8. Kotle na dřevo - PROHOŘÍVACÍ - keramické topeniště - bez ventilátoru - s chladící smyčkou typ výkon kw objem násypky cena bez DPH cena s 21% DPH D 15 14, , ,- D 20 19, , ,- D , ,- 9. Kotle na dřevo - PROHOŘÍVACÍ - bez ventilátoru - s chladící smyčkou typ výkon kw objem násypky cena bez DPH cena s 21% DPH D , ,- NOVINKA 10. Zplynovací kotel na černé uhlí - KOMBI - s odtahovým ventilátorem - s chl. smyčkou typ výkon kw objem násypky cena bez DPH cena s 21% DPH AC 25 S , ,- AC 35 S , ,- AC 45 S , ,- NOVINKA 11. Výbava pro zapojení kotle a jiné příslušenství cena bez DPH cena s 21% DPH Laddomat 21 (určen do 50 kw) 6.470, ,- Laddomat 22 (určen do 100 kw) - včetně izolační sady 6.867, ,- NOVINKA

4 Úsporná čerpadla WILO bez displeje - doporučeno do topného systému Yonos PARA 25/1-6, typ RKA s 1,5 m kabelem 2.475, ,- bez displeje - doporučeno do kotlového okruhu Yonos PARA 25/1-6, typ RKC s 1,5 m kabelem 2.475, ,- s digitálním zobrazením - univerzální provedení Yonos PICO 25/1-4, typ RKA bez kabelu 2.570, ,- Yonos PICO 25/1-6, typ RKA bez kabelu 2.760, ,- s grafickým zobrazením - univerzální provedení Stratos PICO 25/1-4 bez kabelu 3.158, ,- Stratos PICO 25/1-6 bez kabelu 3.575, ,- Termostat na čerpadlo - příložný 355,00 430,- NOVINKA NOVINKA Zónový ventil s přídavným kontaktem (bez el. energie zavřený) Z-SF25-2M , ,- (bez el. energie otevřený) O-SF25-2M , ,- Trojcestný mísící ventil - závit VDM3 Dn25 - MUT 896, ,- VDM3 Dn32 - MUT 929, ,- VRG DN25 - Kvs10 - ESBE 896, ,- VRG DN32 - Kvs16 - ESBE 929, ,- Trojcestný směšovač litina - závit 3G32 - ESBE 1.095, ,- 3G40 - ESBE 1.282, ,- Trojcestný směšovač - varný MIX AP DN , ,- Čtyřcestný mísící ventil VRG DN32 Kvs16 - ESBE 1.063, ,- VRG DN40 Kvs25 - ESBE 1.282, ,- Servopohon ESBE ARA V - 120s - 6Nm 2.130, ,- Termoregulační ventil /60 C/ - litina VTC511 25/60 C - DN25 - Kvs , ,- VTC511 32/60 C - DN32 - Kvs , ,- VTC512 40/60 C - DN40 - Kvs , ,- Termoregulační ventil /65 C/ - mosaz TSV3 DN , ,- TSV6 DN , ,-

5 Zpětná klapka - bez pružiny BUG ,00 386,- BUG 180-5/4 435,50 527,- BUG 180-6/4 631,40 764,- Kulový kohout 1 133,60 162,- 5/4 231,10 280,- 6/4 309,20 374,- Filtr Y 1 113,50 137,- Y 5/4 212,40 257,- Y 6/4 302,50 366,- Pojistný ventil kotle 1/2-2,5 bar 133,90 162,- 3/4-2,5 bar 233,00 282,- Pojistný ventil pro chladící smyčku 1/2-3/4-6 bar 183,20 222,- Automatický odvzdušňovací ventil G 3/8 140,30 170,- G 1/2 144,70 175,- Tlakoměr RA100-1/2-4 bar 281,00 340,- Teploměr na zpátečku - do jímky DTP - M 154,80 187,- Teploměr příložný na trubku d = 63 mm, C 154,60 187,- Teploměr spalin DTU s jímkou 643,40 779,- Teploměr do akumulačních nádrží - délka 150 mm 245,00 296,- Jímka pro teploměr nebo čidlo do akumulační nádrže jímka pro jeden teploměr nebo čidlo mm 72,70 88,- jímka pro tři čidla mm 151,40 183,-

6 Termostatický směšovací ventil pro ohřev TUV v akumulační nádrži s plovoucím bojlerem a pro podlahové topení EBSE VTA Kvs C 1.143, ,- ESBE VTA Kvs C 1.474, ,- ESBE VTA Kvs C 1.474, ,- MT52, vnější 1, C 1.543, ,- MT52, vnější 5/4, C 2.680, ,- Termostatické ventily pro chladící smyčku proti přetopení Danfoss BVTS - 3/4 A * 95 C 944, ,- Danfoss BVTS - 3/4A * 108 C 1.371, ,- WATTS STS 20 * 97 C 1.034, ,- Honeywell TS 131-3/4 ZA * 95 C 1.875, ,- Honeywell TS 131-3/4 ZA * 110 C 2.372, ,- Kouřovod Ø 152 mm, délky 580 mm s čistícím víkem a nátrubkem pro spal. teploměr DTU 823,30 996,- Kouřovod Ø 180 mm, délky 750 mm s čistícím 1.063, ,- víkem a nátrubkem pro spal. teploměr DTU Kouřovod Ø 200 mm, délky 800 mm s čistícím 1.104, ,- víkem a nátrubkem pro spal. teploměr DTU Kouřovod Ø smaltovaný o délkách: 1000 mm 747,50 904,- 500 mm 496,70 601,- 250 mm 330,30 400,- koleno ,00 835, mm s čistícím otvorem 915, ,- 500 mm s čistícím otvorem 690,00 835,- 250 mm s čistícím otvorem 525,00 635,- koleno 45 s čistícím otvorem 824,80 998,- koleno 90 s čistícím otvorem 855, ,- Omezovač tahu na kouřovod 1.028, ,- pro průměr 152 až 180 mm Honeywell FR ,60 684,- - regulátor tahu Popelník - velký 386,60 468,- - malý 386,60 468,-

7 Akumulační nádrž bez izolace - typ DZ a DH 500 l 8.166, ,- 750 l 9.916, ,- 800 l , , l , ,- Akumulační nádrž s izolací 100 mm - typ DZ 500 l , ,- 750 l , ,- 800 l , , l , ,- Akumul. nádrž s plovoucím bojlerem pro ohřev TUV bez izolace - typ DZ nebo DH 500 l s bojler o objemu 200 l - typ DZ , ,- 750 l s bojler o objemu 200 l - typ DZ , ,- 800 l s bojler o objemu 140 l - typ DH , , l s bojler o objemu 200 l - typ DZ , ,- Akumul. nádr s plovoucím bojlerem pro ohřev TUV s izolací 100 mm - typ DZ nebo DH 500 l s bojler o objemu 200 l - typ DZ , ,- 750 l s bojler o objemu 200 l - typ DZ , ,- 800 l s bojler o objemu 140 l - typ DH , , l s bojler o objemu 200 l - typ DZ , ,- Akumul. nádrž s plov. bojlerem 140 l pro ohřev TUV+solár bez izolace - typ DZ nebo DH 500 l v. plocha solár - 1,7m 2 - typ DZ , ,- 750 l v. plocha solár - 2,3m 2 - typ DZ , ,- 800 l v. plocha solár - 2,3m 2 - typ DH , , l v. plocha solár - 3,3m 2 - typ DZ , ,- Akumul. nádrž s plov. bojlerem 140 l pro ohřev TUV+solár s izolací 100 mm - typ DZ nebo DH 500 l v. plocha solár - 1,7m 2 - typ DZ , ,- 750 l v. plocha solár - 2,3m 2 - typ DZ , ,- 800 l v. plocha solár - 2,3m 2 - typ DH , , l v. plocha solár - 3,3m 2 - typ DZ , ,- Elektrické topné těleso s termostatem do akumulační nádrže TB/STB TJ-M48x2-4,5 kw 3.042, ,00 TJ-M48x2-6 kw 3.210, , Regulační prvky a záložní zdroje cena bez DPH cena s 21% DPH Záložní zdroje el. energie UPS s baterií a přípravou pro kotle ATMOS UPS100/3h-230V/12DC - 100W 8.316, ,- UPS150/2h-230V/12DC - 150W 8.741, ,- UPS250/8h-230V/12DC - 250W , ,- UPS800/10h-230V/12DC - 800W , ,- Záložní zdroj el. energie UPS bez baterie a přípravou pro kotle ATMOS UPS150/ext.-230V/12DC 5.816, ,-

8 Sada ekvitermní regulace ACD01 (kód: S0074) , ,- je ekvitermní regulační prvek pro všechny kotle na pevná paliva ATMOS, který je schopen řídit vytápění dvou topných okruhů, ohřev teplé užitkové vody, solární ohřev přes sluneční kolektory, optimální nabíjení a vybíjení akumulačních nádrží, automatické přepínání provozu dvou kotlů, (např. kotle na dřevo a zemní plyn) a kompletní provoz kotle na základě potřeb topného systému včetně odtahového ventilátoru. Je dodávána včetně všech potřebných čidel (6ks) a připojovací svorkovnice pro snadnou montáž do panelu kotle ATMOS. Pokojová jednotka pro ekvitermni regulace s displejem 4.628, ,- (kód: P0407) Pokojová jednotka pro ekvitermní regulace bez displeje 2.644, ,- (kód: P0406) GSM modulregulátor AB01 ATMOS (kód: P0430) 5.289, ,- je nové speciální multifunkční zařízení firmy ATMOS, které slouží k ovládání různých prvků v systému rodinného domu přes mobilní telefon. Je vybaveno mnoha předdefinovanými funkcemi, které zjednoduší a usnadní jeho instalaci a ovládání. Jedná se o zařízení, které nenahrazuje ekvitermní regulaci ATMOS ACD 01 nebo funkce v hořácích na pelety ATMOS A25 a A45, ale rozšiřuje její možnosti a ovládání přes mobilní telefon. Hlavní uplatnění GSM modulu ATMOS AB01 nalezneme tam, kde k vytápění jsou využívány automatické kotle na pelety, zemní plyn nebo topný olej. Vážení zákazníci, chceme Vám nabídout nejlepší ceny a služby na naše výrobky. Proto Vám doporučujeme kontaktovat naše vyškolené smluvní partnery, kteří prodávají, instalují a servisují kotle ATMOS. Pokud je neznáte, kontaktujte prosím naše obchodní oddělení telefonicky nebo em, rádi vás zkontaktujeme. Odbyt ČR Věra Svobodová Lukáš Korel Lenka Cibulková tel.: tel.: fax.: prodej@atmos.eu Technické informace Radek Sajdl tel.: Lukáš Korel tel.: Zdeněk Hendrich tel.: support@atmos.eu Prodej náhradních dílů pro firmy Petra Vernerová tel.: Jaroslava Renzová tel.: fax.: sklad@atmos.eu Prodej náhradních dílů pro koncové zákazníky Marie Hríbová tel.: fax.: prodej2@atmos.eu V žádném případě si však nekupujte naše výrobky sami v internetovém obchodě nebo v internetové aukci. Takto zakoupené výrobky mohou být poškozené nebo nekompletní, a proto naše firma nemůže na tyto výrobky uznat záruku. Podmínkou uznání záruky, je odborná instalace našeho výrobku dle návodu k obsluze a platných nařízení námi vyškoleným pracovníkem. Jakýkoliv výrobek naší firmy nakupujte pouze u odborníků, kteří vám jej také nainstalují. Je naším cílem, abyste byli s naším výrobkem spokojeni a rádi se k nám vraceli. Jaroslav Cankář 11/2012

9 ATMOS KOTLE A HOŘÁKY PRO SPALOVÁNÍ PELET (ceny platné od ) Kotle na pelety ATMOS D14P, D21P, D25P rozsah výkonu na pelety cena kotle bez DPH D 14 P 4-14 kw ,- D 21 P 4-19,5 kw ,- NOVINKA D 25 P 7-24 kw ,- D14P, D21P a D25P Kotle na pelety ATMOS D15P, D20P D 15 P 4,5-15 kw ,- D 20 P 6,5-22 kw ,- Kotle D15P a D20P umožňují v případě nouze topit kusovým dřevem po vyjmutí hořáku ze spalovací komory. Zplynovací kotle na dřevo v kombinaci s hořákem na pelety DC15EP, DC18SP, DC25SP, DC32SP D15P a D20P rozsah výkonu dřevo / pelety cena kotle bez DPH DC 15 EP 14,9 / 4,5-15 kw ,- DC 18 SP 20 / 4,5-15 kw ,- DC 25 SP 25 / 6-20 kw ,- DC 32 SP 35 / 6-20 kw ,- DCxxSP(EP)

10 ZPLYNOVACÍ KOTLE ATMOS S ÚPRAVOU PRO HOŘÁK NA PELETY Zplynovací kotle na dřevo s úpravou pro hořák na pelety ve vrchních dvířkách rozsah výkonu dřevo / pelety cena kotle bez DPH DC 18 S s úpravou 20 / 6-20 kw ,- pro hořák DC 25 S s úpravou 27 / 7-24 kw ,- pro hořák DC 32 S s úpravou 35 / 7-24 kw ,- pro hořák Zplynovací kotle na dřevěné brikety a dřevo s úpravou pro hořák na pelety ve vrchních dvířkách rozsah výkonu dřevo a brikety / pelety cena kotle bez DPH DC 24 RS s úpravou 26 / 7-24 kw ,- pro hořák DC 30 RS s úpravou 32 / 7-24 kw ,- pro hořák Zplynovací kotle na uhlí, dřevo a uhelné brikety s úpravou pro hořák na pelety ve vrchních dvířkách rozsah výkonu uhlí a dřevo / pelety cena kotle bez DPH C 18 S s úpravou 20 / 6-20 kw ,- pro hořák C 20 S s úpravou 25 / 7-24 kw ,- pro hořák AC 25 S s úpravou 26 / 6-20 kw ,- pro hořák Zplynovací kotle ATMOS s úpravou pro hořák na pelety A25 je možné si objednat přímo z výroby v levém nebo pravém provedení. Úpravu je možné provést pouze u kotlů vybavených odtahovým ventilátorem do výkonu 40 kw (mimo typu DCxxGS). V případě, že budete chtít hořák zabudovat do již nainstalovaného kotle ATMOS, je možné si objednat speciální sadu pro jeho přestavbu. Sada se skládá z kompletních upravených dvířek, speciální elektroinstalace a příslušenství o 23 položkách. Sada pro zabudování hořáku na pelety do vrchních dvířek cena bez DPH s pravým otvíráním kód: S ,- s levým otvíráním kód: S ,-

11 Pro tyto kotle je určen hořák: cena bez DPH ATMOS A25 4,5-24 kw kód: H ,- Hořák ATMOS A25 je určen pouze pro kvalitní bílé pelety z měkkého dřeva bez kůry o průměru 6-8 mm, o délce mm a výhřevnosti MJ.kg -1. Výhodou hořáku je automatické zapalování paliva pomocí žhavící spirály, která zapálí pelety kdykoli je potřeba zatopit. Hořák a kotel tak pracuje na plný výkon s nejvyšší účinností 85 až 90 % a nejlepší kvalitou spalování. Na rozdíl od řady konkurenčních výrobků, které nemají zapalovací zařízení a musí vždy udržovat žhavou vrstvu ve spalovacím prostoru. Takový provoz na malý výkon, kdy klesá teplota spalin pod 100 C Hořák ATMOS A25 způsobuje kondenzaci dehtů a kyselin ve spalovacím prostoru a komíně, nižší účinnost, vyšší spotřebu paliva, horší kvalitu spalování, větší zanášení kotle a častější čištění. U našich výrobků provádíme vybírání popela pouze jednou za 7 až 30 dní, podle kvality paliva a výkonu kotle. Hořáky nejsou určeny pro tmavé pelety, které se spékají ve spalovací komůrce hořáku. V takovém případě ztrácíme komfort vytápění a je nutné spalovací komůrku hořáku čistit jednou za 1-3 dny. Sada AS25 kód: P ,- Sada slouží k ovládání hořáku A25 a kotle vybaveného odtahovým ventilátorem podle dvou teplot (čidel) na vyrovnávací nádrži o objemu 500 až 1000 l. Skládá se ze dvou čidel KTF20 s 5 m kabelem, modulu AD02 pro ovládání odtahového ventilátoru a speciální propojky. V případě instalace kotle na pelety bez odtahového ventilátoru postačí pro využití speciální funkce hořáku A25 dokoupit pouze dvě čidla KTF20 s 5m kabelem. Sada AS2012 kód: P ,- Sada slouží k ovládání hořáku A25, kotle vybaveného odtahovým ventilátorem, čerpadla v kotlovém okruhu nebo čerpadla solárního ohřevu podle tří teplot (čidel) na vyrovnávací nádrži se solárním výměníkem a ve spolupráci s čidlem na solárním panelu. Sada čtyř čidel se zapojeným konektorem se skládá ze tří čidel vody KTF20 s 6 m kabelem, jedním čidlem spalin (soláru) do 400 C s 5 m kabelem, jímkou pro solár, čtyřmi dutinkami s cínem ke snadnému spojení vodičů, modulem AD03 pro ovládání odtahového ventilátoru kotle a čerpadla v kotlovém okruhu (soláru) z hořáku A25 a jednou propojkou pro kotle DCxxSP. Tato sada je určena pro kotle DCxxSP s funkcí automatického startu hořáku na pelety po dohoření dřeva nebo pro kotle DxxP s funkcí řízení hořáku podle tří teplot na vyrovnávací nádrži s výměníkem pro solár. Sada čidel SC2012 kód: P ,- Sada čtyř samostatných čidel se skládá ze tří čidel vody KTF20 s 6 m kabelem, jedním čidlem spalin (soláru) s 5 m kabelem a jímkou pro solár. Čidlo KTF20 s 5 m kabelem kód: P ,10 ModulAD02 pro ovládání ventilátoru kotle kód: P ,50 ModulAD03 pro ovládání ventilátoru kotle a čerpadla v kotlovém okruhu (soláru) kód: P ,00 Speciální propojka pro kotle DCxxSP kód: S ,30 Pro hořák ATMOS A25 jsou určeny tyto dopravníky: Šnekový dopravník DA1500 o délce 1,5 m a průměru 75 mm (převodovka 25 W) Kód: H ,- Tento dopravník je určen pouze pro kotle, u kterých je hořák zabudován v boku kotle - D14P, D21P, D25P, 15P, D20P, DCxxSP(EP). Tento dopravník není určen pro kotle s úpravou pro hořák na pelety. Šnekový dopravník DA2000 o délce 2 m a průměru 75 mm (převodovka 25 W) kód: H ,- Tento dopravník je především určen pro zplynovací kotle se zabudovaným hořákem ve vrchních přikládacích dvířkách - DCxxS(X), DCxxRS, CxxS, ACxxS. Lze jej však použít i pro standardní kotle na pelety typ DxxP. Šnekový dopravník DA2500 o délce 2,5 m a průměru 75 mm (převodovka 25 W) kód: H ,- Šnekový dopravník DA3000 o délce 3 m a průměru 75 mm (převodovka 40 W) kód: H ,- Šnekový dopravník DA4000 o délce 4 m a průměru 75 mm (převodovka 40 W) kód: H ,- Tyto dopravníky jsou určeny pro všechny kotle na pelety ATMOS, kdy je zásobník paliva ve větší vzdálenosti od kotle.

12 Kotel na pelety ATMOS D31P rozsah výkonu cena kotle bez DPH D 31 P 8,9-30 kw ,- Kotel D31P neumožňuje topit kusovým dřevem. NOVINKA Kotle na pelety ATMOS D30P, D45P rozsah výkonu cena kotle bez DPH D31P D 30 P 8,9-29,8 kw ,- D 45 P 13,5-45 kw ,- Kotle D30P a D45P umožňují v případě nouze topit kusovým dřevem po vyjmutí hořáku ze spalovací komory. Pro tyto kotle je určen tento hořák: cena bez DPH ATMOS A45 8,5-49 kw kód: H ,- - bez dopravníku D30P a D45P Hořák ATMOS A45 je určen pouze pro kvalitní bílé pelety z měkkého dřeva bez kůry o průměru 6-8 mm, o délce mm a výhřevnosti MJ.kg -1. Výhodou hořáku je automatické zapalování paliva pomocí žhavící spirály, která zapálí pelety kdykoli je potřeba zatopit. Není určen pro tmavé pelety, které se spékají ve spalovací komůrce hořáku. V takovém případě ztrácíme komfort vytápění a je nutné spalovací komůrku hořáku čistit jednou za 1-3 dny. Hořák ATMOS A45 má stejný způsob řízení a regulace jako hořák A25, proto u kotle D30P, D31P a D45P můžeme využít funkci řízení hořáku podle teplot na vyrovnávací nádrži a výměníku pro solár. To umožňuje řídit provoz hořáku pomocí čtyř čidel tak, že pokud čidlo na solárním panelu zjístí, Hořák ATMOS A45 že je výhodné ohřívat vyrovnávací nádrž energií ze slunečního kolektoru, zajistí regulace hořáku nabíjení nádrže energií z pelet pouze do úrovně čidla TK (TS2), které je umístěno v nádrži mezi čidlem TS a TV. Platí pouze pro provední - Model Pro hořák ATMOS A45 jsou určeny tyto dopravníky: cena bez DPH Šnekový dopravník bezhřídelový DA50 kód: H ,- o délce 1,7 m a průměru 90 mm (převodovka 40 W) Šnekový dopravník hřídelový DRA50 kód: H ,- o délce 1,7 m a průměru 80 mm (převodovka 40 W) Šnekový dopravník hřídelový DRA50 kód: H ,- o délce 2,5 m a průměru 80 mm (převodovka 40 W) Šnekový dopravník hřídelový DRA50 kód: H ,- o délce 4 m a průměru 80 mm (převodovka 40 W) Šnekový dopravník hřídelový DRA50 kód: H ,- o délce 5 m a průměru 80 mm (převodovka 40 W)

13 Nádrže na pelety objem nádrže cena bez DPH Nádrž na pelety 250 l 4.500,- 80/ Jedná se o nejmenší velikost, která je vhodná pro kotle do výkonu 25 kw v případě malé kotelny, kdy nemůžeme použít větší objem nádrže na pelety. V této nádrži je uloženo 163 kg pelet, tj. cca 730 kwh Nádrž na pelety 500 l 5.900,- 80/ Jedná se o střední velikost, kterou je ideální použít pro kotle do výkonu 35 kw. V této nádrži je uloženo 325 kg pelet, tj. cca 1463 kwh Nádrž na pelety 1000 l 8.690,- Jedná se o největší velikost, kterou je ideální použít pro kotle do výkonu 50 kw. V této nádrži je uloženo 650 kg pelet, tj. cca 2925 kwh / Ukázkové sestavy pro tepelné ztráty objektu kw cena bez DPH Kotel D 21 P 4-19,5 kw ,- Hořák ATMOS A kw ,- Šnekový dopravník DA1500 o délce 1,5 m a Ø 75 mm 8.900,- Nádrž na pelety 500 l 5.900,- Celková cena za sestavu ,- DC 18 S s úpravou pro hořák 20 / 6-20 kw ,- Hořák ATMOS A25 4,5-24 kw ,- Šnekový dopravník DA2000 o délce 2 m a Ø 75 mm ,- Nádrž na pelety 500 l 5.900,- Celková cena za sestavu ,- K ceně ukázkové sestavy je samozřejmě nutné připočíst náklady na instalaci kotle a potřebný materiál, jako jsou čerpadla, mísící ventily, potrubí, atd... Cenu za instalaci stanovuje instalatérská firma, podle konkrétních podmínek u zákazníka. Doporučujeme vám vždy zapojit kotel s vyrovnávací (akumulační) nádrží o objemu l, která vám uspoří palivo, elektrickou energii a zvýší životnost hořáku na pelety. Pro další úsporu paliva (až 20 %) a správnou funkci nabíjení vyrovnávací nádrže použijte speciálně vyvinutou regulaci ATMOS ACD01 nebo sady AS25 či AS2012, pomocí kterých můžeme řídit provoz hořáku.

14 Automatický odvod popela pro kotle DxxP Odpopelňovací zařízení - bez přídavného popelníku kód cena bez DPH Pro kotle D14P, D21P S ,- Pro kotle D25P, D31P S ,- Pro kotle D15P, D20P S ,- Pro kotel D30P S ,- Pro kotel D45P S ,- Přídavné popelníky - nutné příslušenství (červený) kód cena bez DPH Malý - objem 28 l S ,- Doporučená velikost pro kotle D14P, D21P, D25P, D15P, D20P při spalování kvalitních dřevěných pelet. Interval vybírání popela jednou za dní. Střední - objem 68 l S ,- Doporučená velikost pro kotle D14P, D21P, D25P, D15P, D20P, D30P, D31P D45P při spalování kvalitních dřevěných pelet. Interval vybírání popela jednou za dní. Velký - objem 135 l S ,- Doporučená velikost pro kotel D45P při spalování pelet s větší popelnatostí. Interval vybírání popela jednou za dní. Jako příslušenství ke každému kotli na pelety DxxP, který byl vyroben po je možné dokoupit automatické odpopelnění z tělesa kotle do přídavného externího popelníku /30/. Toto automatické odpopelňovací zařízení nevyžaduje žádnou zvláštní obsluhu a zvyšuje komfort vytápění. Vybírání popela probíhá zcela automaticky za pomocí šnekového dopravníku s převodovkou /1/, který vybírá popel z komory pod hořákem v pravidelných intervalech po 1 hodině, po 3 hodinách nebo po 12 hodinách, podle nastavení pro konkrétní palivo. Automatické vybírání popela je možné v případě potřeby zapnout i manuálně pouhým vypnutím a zapnutím vypínače na kotli. Velikost popelníku volíme po důkladném zvážení na základě popelnatosti paliva. Všechny tři velikosti přídavných popelníků je možné použít pro jakékoliv odpopelňovací zařízení, tj. pro kotle D14P, D21P, D25P, D15P, D20P, D30P, D31P a D45P.

15 Pneumatické čištění hořáku na pelety ATMOS A25 a A45 (v prodeji od ) Jedná se o zařízení určené pro čištění spalovací komůrky hořáku při spalování méně kvalitních dřevěných pelet, které vytváří spečence. Tedy spalování dřevěných pelet s větším obsahem kůry a nečistot. Zařízení neřeší a není určeno pro spalování rostliných pelet a obilí. Zařízení zajišťuje ve spojení s hořákem na pelety automatické odstranění spečenců a popela ze spalovací komůrky hořáku v pravidelných intervalech nebo vždy po dohoření hořáku. Pneumatické čištění hořáku je velice rychlé, účinné a spolehlivé. V případě, že zákazník požaduje zabezpečit, aby k čištění nedocházelo v noci, může být sada doplněna o digitální spínací hodiny. Zařízení se prodává jako sada pro přestavbu hořáku na pelety ATMOS A25 nebo A45. Základní sada se skládá: - propojovací hadice o délce 1 m (průměr 28 mm) s potřebným šroubením (3/4 ") a ovládacím elektroventilem - nové desky (držáku) zapalovacích spirál - nové spalovací komůrky - kanálu pneumatického čištění se zajišťovací maticí a podložkou - modulu AD04 pro speciální funkce cena bez DPH Sada pro hořák A25 kód: H ,- (rozšířená sada s kompresorem o příkonu 1500 W a objemu vzdušníku 6 l) Sada pro hořák A25 kód: H ,- (základní sada bez kompresoru) Sada pro hořák A45 kód: H ,- (rozšířená sada s kompresorem o příkonu 1500 W a objemu vzdušníku 6 l) Sada pro hořák A45 kód: H ,- (základní sada bez kompresoru) INFO - základní sadu bez kompresoru volíme jen v případě, že vlastníme kompresor o objemu vzdušníku od 5 do 15 l, který je schopen dosáhnout tlaku 6 barů (600 kpa). Kompresor nebo vzdušník musí být v bezprostřední blízkosti kotle a musí být dodrženy základní průměry potrubí. Sada pro vyvrtání otvoru do staršího těla hořáku kód: S ,- - je určena pro hořáky, které nejsou z výroby vybaveny otvorem pro zabudování pnematického čištění. Sada se skládá z odstupňovaného vrtáku pro vyvrtání otvoru Ø 27 ±1 mm a přípravku na předvrtání základního otvoru v těle hořáku. Samotný přípravek na předvrtání otvoru v těle hořáku kód: S ,-

16 INSTALACE KOTELNY NA PELETY 1. Prostor kotelny se zásobníkem 500 l a dopravníkem 1,5 m Popis: Kotelna se samostaným zásobníkem o objemu 500 l, do kterého je možné uložit 325 kg pelet. Délka dopravníku musí být minimálně 1,5 m tak, aby hadice mezi hořákem a dopravníkem měla minimálně 15 cm (optimálně cm) z důvodu bezpečnosti. Maximální délka hadice by neměla být delší než 1 m. Ke každému dopravníku je dodávána podpěrná noha. Ve stísněných prostorech doporučujeme nohu nahradit řetízkem, na který zavěsíme dopravník od stropu (je součástí dodávky dopravníku). Šnekový dopravník by měl mít úhel maximálně 45. Externí zásobník na pelety je standardně dodáván o velikosti 250 l, 500 l a 1000 l, který vám postačí na dobu 3 až 14 dní, podle odebíraného výkonu. Čím větší objem zásobníku, tím lépe. Legenda: 1 - Kotel 2 - Hořák 3 - Dopravník 4 - Zásobník

17 2. Prostor kotelny se zásobníkem 500 l a dopravníkem 2 m pro kotle s úpravou pro hořák na pelety Popis: Kotelna se samostaným zásobníkem o objemu 500 l, do kterého je možné uložit 325 kg pelet. Délka dopravníku musí být minimálně 2 m, aby hadice mezi hořákem a dopravníkem měla minimální délku 15 cm z důvodu bezpečnosti. Optimální je však větší délka (cca cm) tak, abychom mohli při čištění spalovací komory hořáku snadno otevřít dvířka a nemuseli sundávat hadici. V případě potřeby můžeme zásobník na pelety podložit tak, aby nám vše vycházelo ideálně. Ke každému dopravníku je dodávána podpěrná noha. Ve stísněných prostorech doporučujeme nohu nahradit řetízkem, na který zavěsíme dopravník od stropu. Šnekový dopravník by měl mít úhel maximálně 45. Externí zásobník na pelety je standardně dodáván o velikosti 250 l, 500 l a 1000 l, který vám postačí na dobu 3 až 14 dní, podle odebíraného výkonu. Čím větší objem zásobníku, tím lépe. Pozor - hořák na pelety je možné nainstalovat pouze do kotle vybaveného odtahovým ventilátorem. Hořáky na pelety instalujeme pouze do zplynovacích kotlů ATMOS do výkonu 40 kw (mimo typu DCxxGS). Legenda: 1 - Komín 2 - Kouřovod 3 - Kotel 4 - Hořák 5 - Dopravník 6 - Zásobník

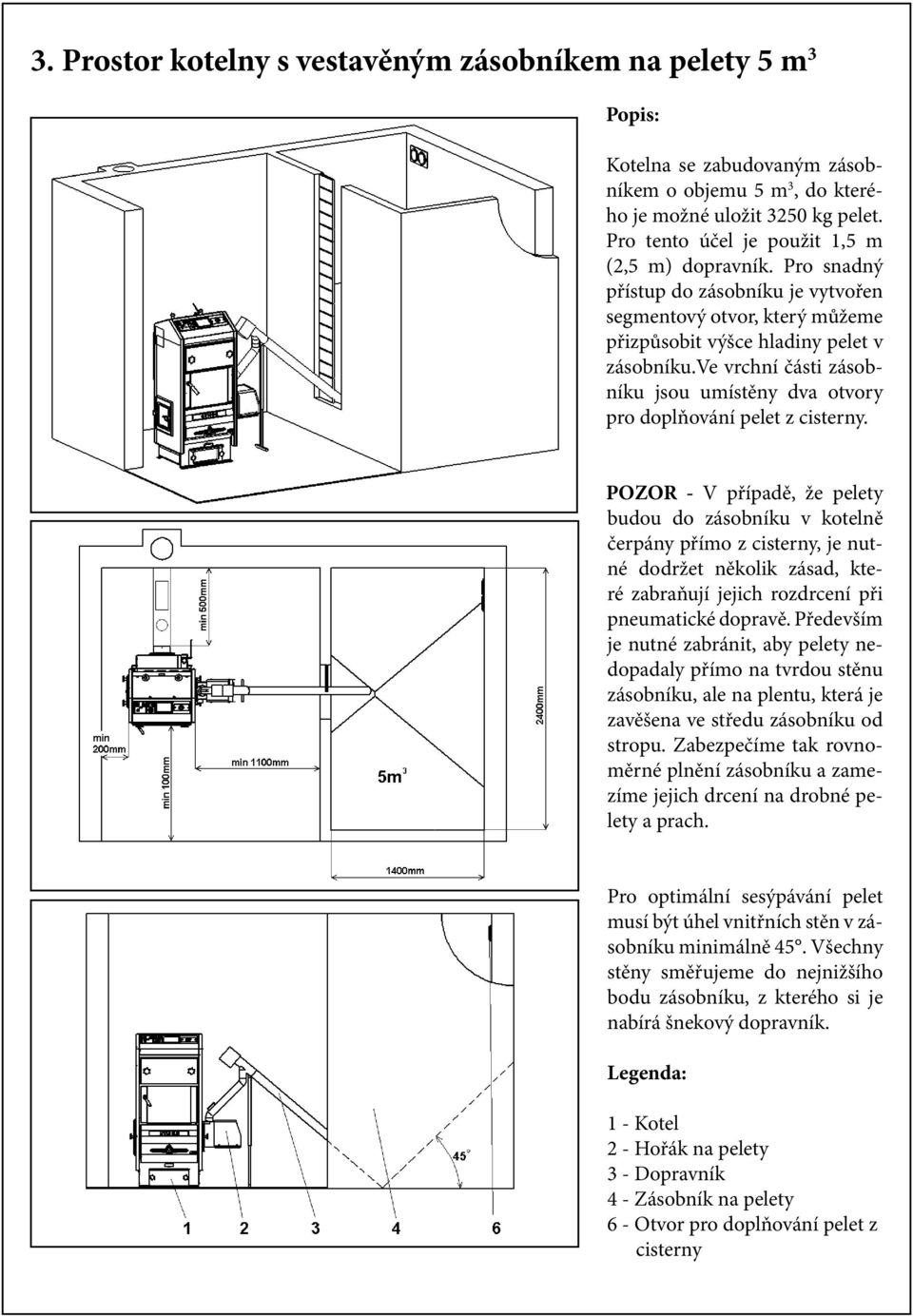

18 3. Prostor kotelny s vestavěným zásobníkem na pelety 5 m 3 Popis: Kotelna se zabudovaným zásobníkem o objemu 5 m 3, do kterého je možné uložit 3250 kg pelet. Pro tento účel je použit 1,5 m (2,5 m) dopravník. Pro snadný přístup do zásobníku je vytvořen segmentový otvor, který můžeme přizpůsobit výšce hladiny pelet v zásobníku.ve vrchní části zásobníku jsou umístěny dva otvory pro doplňování pelet z cisterny. POZOR - V případě, že pelety budou do zásobníku v kotelně čerpány přímo z cisterny, je nutné dodržet několik zásad, které zabraňují jejich rozdrcení při pneumatické dopravě. Především je nutné zabránit, aby pelety nedopadaly přímo na tvrdou stěnu zásobníku, ale na plentu, která je zavěšena ve středu zásobníku od stropu. Zabezpečíme tak rovnoměrné plnění zásobníku a zamezíme jejich drcení na drobné pelety a prach. Pro optimální sesýpávání pelet musí být úhel vnitřních stěn v zásobníku minimálně 45. Všechny stěny směřujeme do nejnižšího bodu zásobníku, z kterého si je nabírá šnekový dopravník. Legenda: 1 - Kotel 2 - Hořák na pelety 3 - Dopravník 4 - Zásobník na pelety 6 - Otvor pro doplňování pelet z cisterny

19 4. Prostor kotelny s externím zásobníkem na pelety 11 m 3 Popis: Kotelna s externím zásobníkem paliva uloženým v zemi vedle objektu, v těsné blízkosti kotelny. Externí zásobník o objemu 11 m 3, do kterého je možné uložit 7150 kg pelet umožňuje díky své velikosti doplňování paliva jednou až dvakrát za sezónu. Doplňování paliva provádíme z cisterny nebo z velkých big bagů o váze 800kg, u kterých bývá cena pelet nejnižší. Ve vrchní části zásobníku jsou umístěny dva otvory 1 a 2 pro ideální doplňování pelet. Jako ideální materiál, pro výrobu zásobníku na pelety je možné použít materiál ze kterého jsou vyráběny plastové bazény. Tento materiál zabraňuje pronikání vlhkosti do paliva, dobře se opracovává a lze jej přímo svařit podle požadavků zákazníka. Pro optimální sesypávání pelet musí být úhel vnitřních stěn v zásobníku minimálně 45. Všechny stěny směřujeme do nejnižšího bodu, z kterého si je nabírá šnekový dopravník o délce 4 nebo 5 metrů. Legenda: 1 - Kotel 2 - Hořák na pelety 3 - Přívodní hadice pelet 4 - Dopravník 5 - Zásobník na pelety 6 - Otvor pro doplňování pelet

20 5. Prostor kotelny se dvěma kotli a jedním podávacím dopravníkem ze zásobníku 21 m 3 Popis: Kotelna se zabudovaným zásobníkem pelet o objemu 21 m 3, do kterého je možné uložit kg. Jedná se o případ, kdy v kotelně jsou instalovány dva kotle o výkonu do 50 kw se společným zásobníkem, ze kterého jsou dopravovány pelety do speciální nádoby vybavené snímačem hladiny. Z této nádoby si každý dopravník podává pelety do jednotlivého hořáku. Dopravníky, které podávají palivo do hořáku mohou být zasunuty do speciální nádoby tak, jak je vyobrazeno na obrázku (rovnoběžně s podávacím dopravníkem), nebo z boku (kolmo na osu podávacího dopravníku). Tuto variantu využijeme při větší vzdálenosti kotlů od sebe. Dopravníky, které dávkují palivo přímo do hořáku můžeme použít o libovolných délkách (min. 1,5 m). Pro snadný přístup do zásobníku je dobré vždy vytvořit segmentový otvor, kterým můžeme zásobník pelet snadno po sezóně vyčistit. Ve vrchní části zásobníku nezapomeneme zabudovat příruby (otvory) pro doplňování pelet z cisterny. Pro optimální sesypávání pelet musí být úhel vnitřních stěn v zásobníku minimálně 45. Všechny stěny směřujeme do nejnižšího bodu zásobníku, z kterého následně čerpá pelety podávací dopravník. Legenda: 1 - Kotel 2 - Hořák na pelety 3 - Dopravník - 1,7 m nebo 2,5 m 4 - Speciální nádoba 5 - Podávací dopr. - propojovací část 6 - Podávací dopr. - nabírací část 7 - Otvor pro doplňování pelet z cisterny

21 6. Prostor kotelny se zásobníkem 500 l a pneumatickým doplňováním pelet z velkého nadzemního zásobníku mimo kotelnu Popis: Kotelna se zásobníkem o objemu 500 l, do kterého je možné uložit 325 kg pelet, na kterém je umístěna pneumatická doprava pelet (cyklon, ventilátor a řídící jednotka). Tato pneumatická doprava umožňuje automaticky doplňovat menší zásobník v kotelně z velkého sila o libovolném objemu (standardně 4-7 m 3 ), které je umístěno mimo objekt. Tento systém je určen pro pohodlné doplňování pelet o průměru 4 až 10 mm ze sila vzdáleného max. 15 m (délka potrubí 2x 15 m) a s převýšením max. 6 m. Výkon = dopravované množství pelet je 8-12 kg/min. Příkon pneumatické dopravy pelet je 1650 W. Toto zařízení však neběží trvale, ale pouze v případě vyprázdnění zásobníku pelet u kotle. Legenda: 1 - Kotel 2 - Hořák na pelety 3 - Dopravník 4 - Zásobník na pelety 5 - Pneumatický podavač pelet 6 - Sací ventilátor 7, 8 - Antistatická hadice (H0112) 9 - Univerzální nádoba se sběrnou sondou pod textilní zásobník (H0510) 10 - Textilní zásobník (4-7 m 3 )

22 7. Textilní zásobníky pelet ATMOS - (v prodeji od ) Velké textilní zásobníky pelet jsou určeny k pohodlnému uskladnění pelet na topnou sezónu. Zásobníky je možné umístit přímo do kotelny nebo do přilehlých prostor. Další možností je jejich umístění do uzavřených venkovních přístřešků tak, aby nebyly vystaveny slunečnímu záření a povětrnostním vlivům (např. dešti, větru). Zásobníky ATZ jsou určeny pro pneumatické tankování pelet z cisterny. Pro tento účel jsou vybaveny dvěma přírubami STORZ A110, které je možné umístit do dvou libovolných stran. Textilní zásobník je také vybaven dvěma otvory, kterými je možné silo do určité výšky naplnit ručně z pytlů nebo bigbagu. Součástí dodávky je univerzální nádoba umístěná ve spodní části sila, která je osazena pneumatickou sondou pro pneumatickou dopravu pelet nebo přírubou umožňující nabírání pelet přímo šnekovým dopravníkem (typ DAxxxx a DRA50) do hořáku A25 nebo A45. V těchto případech doporučujeme použít délku dopravníku minimálně 2,5, 3, 4 a 5 m. Zásobník je řešen jako ocelová konstrukce zaručující snadnou montáž, do které je zavěšen textilní vak vyrobený z pevného materiálu se speciální vnitřní úpravou pro snížení pronikání vlhkosti do uskladněných pelet. Před instalací zásobníku není zapotřebí zvláštních stavebních úprav, sila vyžadují pouze zpevněnou, optimálně betonovou podlahu. Zásobníky jsou vyráběny ve třech základních velikostech o maximálním využitelném objemu 4,5, 5,5 a 6,7 m 3. Typ zásobníku, respektive četnost jeho doplňování v topné sezóně lze zjednodušeně stanovit podle základního pravidla: 1 kw potřebného výkonu zdroje tepla = 0,5 m 3 (325 kg) pelet/rok. Textilní zásobník s příslušenstvím (univerzální nádoba (H0510), 2x STORZ A110, kotvení atd.) sada kód využitelný objem (m 3 ) rozměry stran (mm) výška (mm) cena bez DPH ATZ 5 H0505 3,9-4, x ,- ATZ 6 H0506 4,8-5, x ,- ATZ 7 H0507 5,8-6, x ,- kód: H0510 kód: H0511 cena bez DPH Univerzální nádoba pro textilní zásobníky ATZ 6.900,- - je vybavena pneumatickou nasávací sondou a výměnnou redukcí umožňující přímé nabírání pelet šnekovým dopravníkem z textilního sila. Její součástí je uzavírací mechanismus a čistící otvor. POZOR: Univerzální nádoba je součástí každé dodávky textilního zásobníku ATZ. Pneumatická sonda 2.400,- - je určená pro vícebodové nasávání pelet ze zásobníku s rovným dnem. POZOR: nepoužívá se k textilním zásobníkům.

23 8. Ceník pneumatické dopravy pelet Ling (pro koncového zákazníka) Standardní sestava pro nádrž 250, 500 a 1000 l: 1) kód: H0110 cena bez DPH Pneumatický podavač peletek PD - LING ,- - samostatný Pneumatický podavač peletek PD - LING - včetně víka a nutného příslušenství pro zabudování na zásobník 250, 500 a 1000 l kód: H0121 pro zásobník 250 l ,- kód: H0122 pro zásobník 500 l ,- kód: H0123 pro zásobník 1000 l ,- Jedná se o zařízení skládající se z cyklonu zabudovaného ve víku zásobníku pelet (250 l, 500 l, 1000 l), řídící jednotky, hladinoměru a nasávacího ventilátoru. Nasávací sonda pelet je součástí sila ATZ. 2) kód: H0112 Antistatická hadice o průměru 50 - á 1 m 190,- Hadice pro propojení mezi cyklonem, sacím ventilátorem a zásobníkem (např. ATZ). Cena je za jeden metr hadice. Délka je vždy různá, nesmíme však zapomenout, že její délka je dvojnásobkem vzdálenosti mezi velkým zásobníkem (např. ATZ) a pneumatickým podavačem. Náhradní díly pneumatické dopravy pelet Ling: 3) kód: H0117 Ventilátor pro PD - LING 8.505,- Náhradní kompletní ventilátor (s oplechováním). Lze jej použít po úpravě i samostatně. 4) kód: H0118 Regulátor PD - LING 6.405,- Náhradní elektronický regulátor 5) kód: H0119 Vrtulový hladinoznak PD - LING 9.345,- Náhradní hladinoznak kompletní. Lze jej použít i samostatně. 9. Ceník alternativních hořáků na zemní plyn a ETO (určeno pro kotle DC15EPL, DC18SPL, DC25SPL, DC32SPL) Hořák na zemní plyn Riello 40 GS3 (výkon kw) ,- Hořák na ETO Riello 40 G 3 RK (výkon kw) ,-

24 Ukázka zapojení kotlů DCxxS, CxxS, ACxxS, KCxxS, DCxxRS se zabudovaným hořákem ve vrchních dvířkách s vyrovnávací nádrží pro regulaci hořáku podle čidla TS a TV a řízení kotlového čerpadla dle čidla kotle TK INFO - Čidlo TK zasunuté v jímce kotle, čidla TV a TS v jímkách na akumulační nádrži, vše společně zapojeno přímo do konektoru hořáku. Modul AD03 vložen pod přístrojovou kapotu kotle a zapojen na svorkovnici kotle (modul AD03 - svorka LC čerpadlo, svorka LA ventilátor), kde ovládá odtahový ventilátor kotle a čerpadlo v kotlovém okruhu. Ke kotli, hořáku a dopravníku je nutné dokoupit toto příslušenství: modul AD03 (P0436), tři čidla KTF 20 (3x P0431) Proto, aby vše dobře fungovalo, je kromě základních nastavení výkonu (parametr T4 a T6) a nastavení kvality spalování na ventilátoru (klapka ventilátoru) nutné upravit parametry: S6 = 4, S14 = 13, S15 = 2 (rezerva R parametr S6 ovládá ventilátor kotle, rezerva R2 parametr S14 ovládá kotlové čerpadlo) POZOR u kotlů DCxxSP(EP) a kotlů se zabudovaným hořákem do vrchních dvířek nelze využít funkci řízení solárního ohřevu přímo z hořáku na pelety.

25 Ukázka zapojení kotle DCxxSP a DCxxEP s vyrovnávací nádrží pro regulaci hořáku podle čidla TS a TV, řízení kotle, hořáku a kotlového čerpadla podle čidla TK a TSV Funkce automatického startu hořáku po dohoření dřeva INFO - Čidlo TK zasunuté v jímce kotle, čidlo spalin TSV zabudované na boku kouřového kanálu kotle, čidla TV a TS v jímkách na akumulační nádrži, vše společně zapojeno přímo do konektoru hořáku. Modul AD03 vložen pod přístrojovou kapotu kotle a zapojen na svorkovnici kotle (modul AD03 - svorka LC čerpadlo, svorka LA ventilátor), kde ovládá odtahový ventilátor kotle a čerpadlo v kotlovém okruhu. Na přepínacím vypínači nasazena speciální propojka pro kotle DCxxSP. Ke kotli, hořáku a dopravníku je nutné dokoupit toto příslušenství: modul AD03 (P0436), tři čidla KTF 20 (3x P0431), čidlo spalin AGF2 do 400 C nebo T7425B1011 do 300 C (P0413 nebo P0414), speciální propojka pro kotle DCxxSP (S0725) - doporučeno vše koupit jako sadu AS2012 (P0444) Proto, aby vše dobře fungovalo, je kromě základních nastavení výkonu (parametr T4 a T6) a nastavení kvality spalování na ventilátoru (klapka ventilátoru) nutné upravit parametry: S6 = 4, S14 = 13, S15 = 2, S34 = 2 U kotlů DCxxSP(EP) doporučujeme pro lepší fungování čerpadla v kotlovém okruhu nastavit S40 = 1. (rezerva R parametr S6 ovládá ventilátor kotle, rezerva R2 parametr S14 ovládá kotlové čerpadlo) POZOR u kotlů DCxxSP(EP) a kotlů se zabudovaným hořákem do vrchních dvířek nelze využít funkci řízení solárního ohřevu přímo z hořáku na pelety.

26 Ukázka zapojení kotle D14P, P14, D15P, D20P, D21P, P21, D25P a P25 s vyrovnávací nádrží se solárním ohřevem pro regulaci hořáku podle čidla TS, TK a TV (automatická funkce přepínání čidel), funkce řízení solárního čerpadla podle teploty TSV a TS INFO - Čidla TV, TK a TS zasunuta v jímkách na akumulační nádrži se solárním ohřevem, čidlo teploty TSV umístěno v solárním panelu, vše společně zapojeno přímo do konektoru hořáku. Systém nepotřebuje žádný modul AD02 ani AD03, čerpadlo soláru je elektricky zapojeno přímo na svorkovnici kotle, kde je ovládáno přímo z hořáku rezervou R2. Mimo kotle D20P, P20, kde použijeme modul AD02 pro ovládání pouze odtahového ventilátoru kotle (modul AD02 - svorka LA). Čerpadlo v kotlovém okruhu je ovládáno přímo zabudovaným termostatem z panelu kotle. Ke kotli, hořáku a dopravníku je nutné dokoupit toto příslušenství: modul AD02 (P0432) (pouze u D20P), tři čidla KTF 20 (3x P0431), čidlo solárního panelu AGF2 do 400 C nebo T7425B1011 do 300 C (P0413 nebo P0414) s jímkou - doporučeno koupit jako sadu čidel SC 2012 (P0437) Proto, aby vše dobře fungovalo, je kromě základních nastavení výkonu (parametr T4 a T6) a nastavení kvality spalování na ventilátoru (klapka ventilátoru) nutné upravit parametry: S6 = 4, S14 = 14, S15 = 3 (rezerva R parametr S6 ovládá ventilátor pouze u kotle D20P) POZOR - modul AD02 můžeme nahradit modulem AD03 s tím, že využijeme jen potřebný výstup (modul AD02 nebo AD03 - svorka LA).

27 Ukázka zapojení kotle D20P s vyrovnávací nádrží pro regulaci hořáku podle čidla TS a TV a řízení kotlového čerpadla dle čidla TK INFO - Čidlo TK zasunuté v jímce kotle, čidla TV a TS v jímkách na akumulační nádrži, vše společně zapojeno přímo do konektoru hořáku. Modul AD03 vložen pod přístrojovou kapotu kotle a zapojen na svorkovnici kotle (modul AD03 - svorka LC čerpadlo, svorka LA - ventilátor), kde ovládá odtahový ventilátor kotle a čerpadlo v kotlovém okruhu. Ke kotli, hořáku a dopravníku je nutné dokoupit toto příslušenství: modul AD03 (P0436), tři čidla KTF 20 (3x P0431) Proto, aby vše dobře fungovalo, je kromě základních nastavení výkonu (parametr T4 a T6) a nastavení kvality spalování na ventilátoru (klapka ventilátoru) nutné upravit parametry: S6 = 4, S14 = 13, S15 = 2 (rezerva R parametr S6 ovládá ventilátor kotle, rezerva R2 parametr S14 ovládá kotlové čerpadlo).

28 Ukázka základního zapojení kotle D14P, P14, D15P, D21P, P21, D25P a P25 s vyrovnávací nádrží pro regulaci hořáku podle čidla TS a TV INFO - Čidla TV a TS na akumulační nádrži jsou zapojena přímo do hořáku. Kotel nemá odtahový ventilátor, a proto pro jeho řízení nepotřebujeme modul AD02. Čerpadlo v kotlovém okruhu je ovládáno přímo zabudovaným termostat z panelu kotle. Ke kotli, hořáku a dopravníku je nutné dokoupit toto příslušenství: dvě čidla KTF 20 (2x P0431) Proto, aby vše dobře fungovalo, je kromě základních nastavení výkonu (parametr T4 a T6) a nastavení kvality spalování na ventilátoru (klapka ventilátoru) nutné upravit parametry: S6 = 1, S14 = 0, S15 = 2 Jaroslav Cankař & syn ATMOS Tel.: Velenského 487, Bělá pod Bezdězem , Česká republika Fax: /2012

29 Název Jaroslav Cankař a syn ATMOS, Velenského 487, Bělá pod Bezdězem tel.: , , fax: , EKVITERMNÍ REGULACE ATMOS ACD 01 Ceny platné od Cena bez DPH v Kč Cena s 21% DPH v Kč SADA EKVITERMNÍ REGULACE ATMOS ACD 01 - KÓD: S , ,- Složení sady / Název Výrobní označení Počet v sadě Měřící rozsah Délka kabelu Ekvitermní regulátor ACD Připojovací svorkovnice SCS Čidlo venkovní teploty (AF) Kotlový snímač teploty (WF) Příložné čidlo topného systému (VF) T7416A m KTF m VF20A m Čidlo TUV KTF m VOLITELNÉ PŘÍSLUŠENSTVÍ K REGULACI ATMOS ACD 01 Název Ekvitermní regulátor Připojovací svorkovnice Pokojová jednotka bez displeje Pokojová jednotka s displejem Krabička se svorkovnicí pro instalaci regulace na zeď Čidlo venkovní teploty (AF) Výrobní označení ACD 01 Kód: P0404 SCS 12 Kód: P0405 SDW 10 Kód: P0406 SDW 20 Kód: P0407 SWS 12 Kód: P0408 T7416A1022 Kód: P0409 Délka kabelu Měřící rozsah Cena bez DPH v Kč Cena s 21% DPH v Kč , , , , , , , , , ,- 0 m ,50 592,-

30 Kotlový snímač teploty (WF) Příložné čidlo topného systému (VF) Čidlo TUV KTF 20 Kód: P0410 VF20A Kód: P0411 KTF 20 Kód: P m ,40 378,- 0 m ,00 628,- 2 m ,40 378,- Čidlo spalin pro ovládání provozu kotle Čidlo solárního panelu a čidlo spalin pro ovládání provozu kotle PVC stíněný kabel dvoulinka (čidla, jednotky) Silikonový stíněný kabel dvoulinka (čidla, jednotky) Bužírka ovinovací spirálová pro sloučení kabeláže Dutinka s cínem ke spojování vodičů (k prodloužení čidel) CO ALARM - 230VAC, záložní baterie, výsrupní relé výměnný snímací element Vyměnitelný snímací element pro CO ALARM SF340F CO ALARM - 9V baterie, jednorázový detektor na 6 let AGF2 Kód: P0413 T7425B1011 Kód: P0414 Kód: S0636 Kód: S0637 Kód: S m , ,- 2,5 m , ,- cena za 1 metr cena za 1 metr cena za 1 metr - 7,40 9,- - 78,50 95,- - 7,40 9,- Kód: P ,00 23,- SF340F Kód: S0087 SF340M Kód: S0089 SF450EN Kód: S , , , , , ,- SERVOPOHONY NA SMĚŠOVACÍ VENTILY A JEJICH PŘÍSLUŠENSTVÍ Název a typ Napájení V/Hz Příkon W Cena bez DPH v Kč Cena s 21% DPH v Kč Servopohon ESBE ARA s - tříbodový - Kód: P / ,00, ,- Servopohon MUT V70-100s tříbodový (nutno koupit kit V 70) - Kód: P0418 Montážní sada V70 pro použití servopohonů MUT na směšovací ventil MUT série 2000 nutné příslušenství - Kód: P0419 Montážní sada V70 pro použití ventilů MUT série 3000 nutné příslušenství - Kód: P / , , ,60 204, ,60 204,- Servopohon BELIMO HR230 3-T - 140s tříbodový pouze pro ventily BELIMO - Kód: P /50 3, , ,- Servopohon BELIMO HT230 3-T - 140s tříbodový (nutno koupit montážní sadu) - Kód: P0424 Montážní sada WNR pro použití servopohonu BELIMO HT230-3-T na směšovací ventil BELIMO nutné příslušenství - Kód: P0425 Montážní sada MS-NRE pro použití servopohonu BELI- MO HT230-3-T na směšovací ventil ESBE - Kód: P /50 3, , , ,20 253, ,20 193,-

31 GSM MODUL ATMOS AB01 Ceny platné od Název Kód Cena bez DPH v Kč Cena s 21% DPH v Kč GSM modul ATMOS AB01 se standardní anténou - samotný s návodem k obsluze a software pro naprogramování přes PC na CD P , ,- VOLITELNÉ PŘÍSLUŠENSTVÍ KE GSM MODULU ATMOS AB01 (shodné s ACD 01) Název Měřící rozsah Délka kabelu Označení Kód Cena bez DPH v Kč Cena s 21% DPH v Kč Čidlo venkovní teploty C - T7416A1022 P ,50 592,- Kotlový snímač teploty (WF) Příložné čidlo topného systému (VF) Čidlo teploty solárního panelu a čidlo spalin C 2 m KTF20 P ,40 378, C - VF20A P ,00 628, C 2,5 m T7425B1011 P , ,- Čidlo teploty spalin C 2 m AGF2 P , ,- Komunikační adaptér GSM/PC - USB>RS232 Externí anténa GSM Adhesiv T25, SMA(m) Externí anténa GSM Adhesiv 25, SMA(m) Směrová anténa GSM YAGI 120, Dual-band - 1,5 m - P , ,- 2,5 db 3 m - P ,80 152,- 2,5dB 3 m RG174U P ,80 152,- 12 db 10 m FME P ,- 908,- Bužírka ovinovací spirálová pro sloučení kabeláže - cena za 1 metr - S0270 7,40 9,- Dutinka s cínem ke spojování vodičů (k prodloužení čidel) CO ALARM - 230VAC, záložní baterie, výsrupní relé výměnný snímací element Vyměnitelný snímací element pro CO ALARM SF340F CO ALARM - 9V baterie, jednorázový detektor na 6 let P ,20 23,- - - SF340F S , ,- SF340M Kód: S S , ,- - - SF450EN S , ,-

32 GSM modul ATMOS AB01 je nové speciální multifunkční zařízení firmy ATMOS, které slouží k ovládání různých prvků v systému rodinného domu přes mobilní telefon. Je vybaveno mnoha předdefinovanými funkcemi, které zjednoduší a usnadní jeho instalaci a ovládání. Jedná se o zařízení, které nenahra- zuje ekvitermní regulaci ATMOS ACD 01 nebo funkce v hořácích na pelety ATMOS A25 a A45, ale rozšiřuje její možnosti a ovládání přes mobilní telefon. Hlavní uplatnění GSM modulu ATMOS AB01 nalezneme tam, kde k vytápění jsou využívány automatické kotle na pelety, zemní plyn nebo topný olej. Jeho fungování je možné vyjádřit těmito slovy: PŘIJÍMÁM OVLÁDÁM INFORMUJI CHRÁNÍM Základní využití GSM modulu ATMOS AB01: (při ovládání přes mobilní telefon) - ovládání, spínání a vypínání jakéhokoliv automatického kotle na pelety, zemní plyn nebo elektrokotle - ovládání, spínání a vypínání až 3 samostatných automatických kotlů na pelety, zemní plyn nebo elektrokotlů s funkcí kaskády. - inteligentní čtyřstavové ovládání ekvitermní regulace ATMOS ACD 01, HONEYWELL typ SMILE a regulátorů řady THETA a tím i ovládání kompletní topné soustavy. - zasílání informací o venkovní teplotě, teplotě v referenční místnosti, teplotě v topném systému a o komunikaci s dalšími zařízeními a spotřebiči, jednoduché získávání výpisů, kreditních zůstatků apod. - ovládání čerpadel v topném systému, ovládání cirkulace TUV, ovládání ohřevu TUV přes elektrickou topnou vložku, ovládání čerpadla za výměníkem k ohřevu bazénu apod. - řízení minimální teploty vratné vody do kotle (jeden okruh), řízení na konstantní teplotu apod. - ovládání kotle na tuhá paliva s odtahovým nebo tlakovým ventilátorem podle teploty spalin. - možnost definice vlastních funkcí výstupů a vstupů GSM regulátoru včetně tónové volby k ovládání vlastních zařízení v domě a tím vytvoření plného komfortu inteligentního domu, např. ovládání elektrických vrat, osvětlení, jednoduché zabezpečovací zařízení apod. - možnost vlastního pojmenování vstupů a výstupů k lepší orientaci v nastavování a ovládání zařízení, jednoduchý vzdálený přístup díky GSM rozhraní s PIN ochranou - možnost volby skupiny povolených přístupových telefonních čísel k ovládání a nastavování aplikací. - možnost připojení záložní baterie (12 V) a tím ochrana proti výpadku systému s možností zasílání informace o výpadku. - možnost nastavování a sledování systému přes speciální PC software. Pozor: Funkce je možné využívat podle obsazenosti vstupů a výstupů. Nastavení a naprogramování provádíme přes SMS zprávy, při složitějších funkcích raději přes přenosný počítač s propojovacím kabelem (port RS232), který je standardně u nás k prodeji. Instalační CD s aktivačním programem a návodem je součástí balení. Vybavenost GSM modulu: - napájecí vstup 230V/50Hz - bateriový vstup 12V k zajištění funkce přes záložní zdroj (baterii) - možnost připojení externí antény k posílení slabého GSM signálu - 3 analogové vstupy - 3 digitální vstupy - 3 univerzální bezpotencionální výstupy - k ovládání el.zařízení jako např. kotle, čerpadla, ventilátory, apod. - speciální bezpotencionální výstup - 4 stavový k ovládání regulátorů ATMOS ACD01 apod. - možnost použití i jako běžného 2 stavového výstupu - komunikační port RS232 k propojení s počítačem pro nastavení jednotlivých funkcí - informace o teplotě GSM modulu vestavěným teplotním snímačem - ochrana proti kritické teplotě s možností odeslání alarmu (ochrana proti požáru v domě, kotelně domu apod.) 11/12
