Analyzátory sítí. ION7550 / ION7650 Systém PowerLogic. Katalog

Rozměr: px
Začít zobrazení ze stránky:

Download "Analyzátory sítí. ION7550 / ION7650 Systém PowerLogic. Katalog"

Transkript

1 Systém PowerLogic Katalog

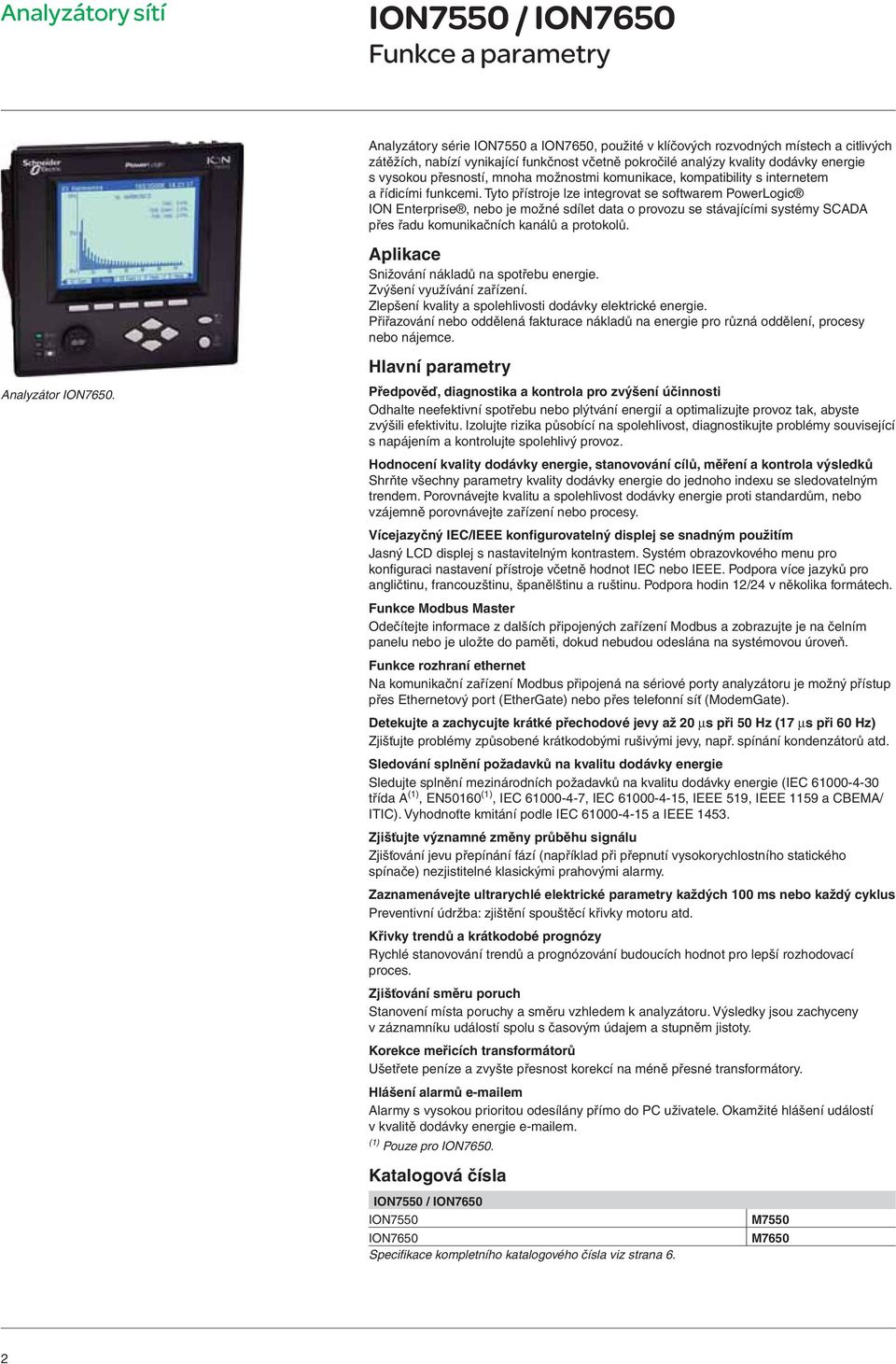

2 Funkce a parametry Analyzátory série ION7550 a ION7650, použité v klíčových rozvodných místech a citlivých zátěžích, nabízí vynikající funkčnost včetně pokročilé analýzy kvality dodávky energie s vysokou přesností, mnoha možnostmi komunikace, kompatibility s internetem a řídicími funkcemi. Tyto přístroje lze integrovat se softwarem PowerLogic ION Enterprise, nebo je možné sdílet data o provozu se stávajícími systémy SCADA přes řadu komunikačních kanálů a protokolů. Aplikace Snižování nákladů na spotřebu energie. Zvýšení využívání zařízení. Zlepšení kvality a spolehlivosti dodávky elektrické energie. Přiřazování nebo oddělená fakturace nákladů na energie pro různá oddělení, procesy nebo nájemce. Analyzátor ION7650. Hlavní parametry Předpověď, diagnostika a kontrola pro zvýšení účinnosti Odhalte neefektivní spotřebu nebo plýtvání energií a optimalizujte provoz tak, abyste zvýšili efektivitu. Izolujte rizika působící na spolehlivost, diagnostikujte problémy související s napájením a kontrolujte spolehlivý provoz. Hodnocení kvality dodávky energie, stanovování cílů, měření a kontrola výsledků Shrňte všechny parametry kvality dodávky energie do jednoho indexu se sledovatelným trendem. Porovnávejte kvalitu a spolehlivost dodávky energie proti standardům, nebo vzájemně porovnávejte zařízení nebo procesy. Vícejazyčný IEC/IEEE konfigurovatelný displej se snadným použitím Jasný LCD displej s nastavitelným kontrastem. Systém obrazovkového menu pro konfi guraci nastavení přístroje včetně hodnot IEC nebo IEEE. Podpora více jazyků pro angličtinu, francouzštinu, španělštinu a ruštinu. Podpora hodin 12/24 v několika formátech. Funkce Modbus Master Odečítejte informace z dalších připojených zařízení Modbus a zobrazujte je na čelním panelu nebo je uložte do paměti, dokud nebudou odeslána na systémovou úroveň. Funkce rozhraní ethernet Na komunikační zařízení Modbus připojená na sériové porty analyzátoru je možný přístup přes Ethernetový port (EtherGate) nebo přes telefonní síť (ModemGate). Detekujte a zachycujte krátké přechodové jevy až 20 μs při 50 Hz (17 μs při 60 Hz) Zjišťujte problémy způsobené krátkodobými rušivými jevy, např. spínání kondenzátorů atd. Sledování splnění požadavků na kvalitu dodávky energie Sledujte splnění mezinárodních požadavků na kvalitu dodávky energie (IEC třída A (1), EN50160 (1), IEC , IEC , IEEE 519, IEEE 1159 a CBEMA/ ITIC). Vyhodnoťte kmitání podle IEC a IEEE Zjišťujte významné změny průběhu signálu Zjišťování jevu přepínání fází (například při přepnutí vysokorychlostního statického spínače) nezjistitelné klasickými prahovými alarmy. Zaznamenávejte ultrarychlé elektrické parametry každých 100 ms nebo každý cyklus Preventivní údržba: zjištění spouštěcí křivky motoru atd. Křivky trendů a krátkodobé prognózy Rychlé stanovování trendů a prognózování budoucích hodnot pro lepší rozhodovací proces. Zjišťování směru poruch Stanovení místa poruchy a směru vzhledem k analyzátoru. Výsledky jsou zachyceny v záznamníku událostí spolu s časovým údajem a stupněm jistoty. Korekce meřicích transformátorů Ušetřete peníze a zvyšte přesnost korekcí na méně přesné transformátory. Hlášení alarmů em Alarmy s vysokou prioritou odesílány přímo do PC uživatele. Okamžité hlášení událostí v kvalitě dodávky energie em. (1) Pouze pro ION7650. Katalogová čísla ION7550 ION7650 Specifi kace kompletního katalogového čísla viz strana 6. M7550 M7650 2

3 Funkce a parametry (pokrač.) PowerLogic ION7550/ION Proudové / napěťové vstupy. 2 I/O rozšiřovací karty. 3 Digitální vstupy. 4 Analogové vstupy. 5 Analogové výstupy. 6 Komunikační karta. 7 Napájení. 8 Digitální výstupy forma C. 9 Digitální vstupy. 10 Digitální výstupy forma A. Snímek průběhu rušení a zpráva o kvalitě energie. Průvodce výběrem ION7550 ION7650 Všeobecně Použití v rozvodech NN a VN t t Přesnost proudu (1 A až 5 A) 0,1 % indikace 0,1 % indikace Přesnost napětí (57 V až 288 V) 0,1 % indikace 0,1 % indikace Přesnost měření energie 0,2 % 0,2 % Počet vzorků / cyklus nebo frekvence vzorkování Okamžité efektivní hodnoty Proud, napětí, frekvence t t Činný, jalový, zdánlivý výkon Celkem a na fázi t t Účiník Celkem a na fázi t t Rozsah měření proudu 0,01 20 A 0,01 20 A Hodnoty energie Činná, jalová, zdánlivá energie t t Nastavitelné režimy akumulace t t Hodnoty požadavků na spotřebu Proud Současné a maximální hodnoty t t Činný, jalový, zdánlivý výkon Současné a maximální t hodnoty Předpokládaný činný, jalový a zdánlivý výkon t t Synchronizace měřicího okna t t Nastavení režimu výpočtu Blokový, klouzavý t t Měření kvality energie Harmonické zkreslení Proud a napětí t t Individuální harmonické Přes čelní panel Přes software ION Enterprise Snímání průběhu signálu t t Detekce nárůstů a poklesů napětí t t Detekce a zachycení přechodových jevů 20 μs (1) 20 μs (1) Kmitání (fl ikr) t Rychlý příjem dat 100 ms nebo 20 ms t t Ověření souladu s EN50160 t Programovatelnost (logické a matematické funkce) t t Záznam dat Minimum / maximum okamžitých hodnot t t Datové záznamy t t Záznamy událostí t t Trendy a prognózy t t SER (sekvence záznamu událostí) t t Označování časovými značkami t t Synchronizace GPS (1 ms) t t Paměť (v Mbyte) Displej a vstupy / výstupy Displej na čelním panelu t t Sebetestování zapojení t t Impulsní výstup 1 1 Digitální nebo analogové vstupy (max.) Digitální nebo analogové výstupy (max., včetně impulsního výstupu) Komunikace Rozhraní RS Rozhraní RS 485 / RS Optické rozhraní 1 1 Protokol Modbus t t Ethernetové rozhraní (protokol Modbus/TCP/IP) 1 1 Ethernetová brána (EtherGate) 1 1 Alarmy (volitelné nastavení automatického alarmu) t t Hlášení alarmů em (Meterm@il) t t HTML webserver (WebMeter) t t Interní modem 1 1 Modemová brána (ModemGate) t t DNP 3.0 přes sériové rozhraní, modem a infračervené rozhraní t t (1) Pro frekvenci 50 Hz; pro frekvenci 60 Hz 17 μs. 3

4 Funkce a parametry (pokrač.) PowerLogic ION7650. Elektrické parametry Typ měření Přesnost měření Proud a napětí Výkon Frekvence Účiník Energie Frekvence aktualizace dat Parametry Naměřené napětí vstupního Rozsah měření napětí Impedance Rozsah měření frekvence Parametry Jmenovitý proud vstupního Rozsah měření proudu Skutečná efektivní hodnota na 1024 vzorků na cyklus (ION7650) +/ 0,01 % indikované hodnoty +/ 0,025 % plného rozsahu +/ 0,075 % indikované hodnoty +/ 0,025 % plného rozsahu +/ 0,005 Hz +/ 0,002 od 0,5 kapacitní do 0,5 induktivní IEC ,2S, 1 A a 5 A 1/2 cyklu nebo 1 sekunda 57 V až 347 V LN/ 600 V LL 85 až 240 V AC a 110 až 330 V DC 5 MΩ / fáze (fáze Vref) 47 až 63 Hz 1 A, 2 A, 5 A, 10 A 0, A (standardní rozsah) 0, A (volitelný rozsah) Přípustné přetížení 500 A ef. po dobu 1 sekundy, neopakovaný (při 5 A) 200 A ef. po dobu 1 sekundy, neopakovaný (při 1 A) Impedance 0,002 Ω na fázi (5 A) 0,015 Ω na fázi (1 A) Zátěž 0,05 VA na fázi (při 5 A) 0,015 VA na fázi (při 1 A) Napájení AC V AC +/ 10 % (47 63 Hz) DC V DC +/ 10 % DC nízké napětí (volitelné) V DC +/ 10 % Průchodový čas 100 ms (6 cyklů při 60 Hz) min. při 120 V DC Zátěž Standardní: typicky 15 VA, max. 35 VA Nízké napětí DC: typicky 12 VA, max. 18 VA Vstupy/ výstupy (1) Standardní 8 digitálních vstupů (120 V DC) 3 reléové výstupy (250 V AC / 30 V DC) 4 digitální výstupy (polovodičové) Volitelné 8 přídavných digitálních vstupů 4 analogové výstupy, a/nebo 4 analogové vstupy Mechanické parametry Hmotnost 1,9 kg Stupeň krytí IP (IEC 60529) Integrovaný displej: čelo IP 50; zadní část IP 30 Přístroj bez displeje: IP 30 Rozměry Standardní model 192 x 192 x 159 mm Model TRAN 235,5 x 216,3 x 133,1 mm Podmínky prostředí Provozní Standardní napájení 20 až +70 C teplota DC napájení nízké napětí 20 až +50 C Pracovní rozsah displeje 20 až +70 C Teplota Displej, TRAN 40 až +85 C skladování Rozsah vlhkosti 5 % až 95 % bez kondenzace Kategorie instalace III (2000 m nad mořem) Dielektrická odolnost podle EN , IEC A (2) Elektromagnetická kompabilita Elektrostatický výboj IEC Odolnost vůči vyzařovaným polím IEC Odolnost vůči rychlým přechodovým IEC jevům Odolnost vůči proudovým nárazům IEC Vedené a vyzařované emise CISPR 22 Bezpečnost Evropa IEC (1) Úplná specifi kace viz instalační příručka. (2) IEC B pouze se sériovým rozhraním. 4

5 Funkce a parametry (pokrač.) Příklad stránky WebMeter ukazující hodnoty v reálném čase. Příklad ukazující okamžité hodnoty a alarm. Komunikace Rozhraní RS 232/485 (1) Max baudů ( baudů pro RS 485), ION, DNP 3.0, Modbus, GPS, EtherGate, ModemGate, Modbus Master. Rozhraní RS 485 (1) Max baudů, ION, DNP 3.0, Modbus, GPS, EtherGate, ModemGate, Modbus Master. Infračervené rozhraní (1) ANSI typ 2, max baudů, ION, Modbus, DNP 3.0. Ethernetové rozhraní 10Base-T/100Base-TX, konektor RJ45, 100 m linka. Ethernetové spojení optickým vláknem Protokol EtherGate ModemGate WebMeter Parametry firmware Vysokorychlostní záznam dat Harmonická deformace Detekce poklesů a nárůstů Detekce směru poruchy Okamžité snímání Profi lování zátěže Snímání průběhu vlny Alarmy Pokročilá bezpečnost Korekce transformátoru Paměť Aktualizace fi rmware Parametry displeje Integrovaný displej 100 Base FX, LC duplexní konektor, 1300 nm, FO multirežim s postupným indexem 62,5/125 μm nebo 50/125 μm, 2000 m linka. ION, Modbus, TCP/IP, DNP 3.0, Telnet. Komunikuje přímo s max. 62 vedlejšími zařízeními přes dostupné sériové porty. Komunikuje přímo s max. 31 vedlejšími zařízeními. 5 přizpůsobitelných stránek, možnost vytvoření nové stránky, kompatibilní s HTML/XML. Záznam v intervalech až 5 ms, ukládá podrobné charakteristiky poruch nebo výpadků. Záznam spouštěný uživatelem nastavených bodech nebo z vnějšího zařízení. Až do 63. harmonické (511. u ION7650 přes software ION Enterprise) pro všechny napěťové a proudové vstupy. Analyzuje závažnost a potenciální dopad poklesů a nárůstů: - data velikosti a trvání vhodná pro vykreslení na křivky tolerance napětí; - na jednotlivé fáze pro spuštění záznamu průběhu vlny, řízení. Stanovuje přesněji a rychleji místo poruchy určením směru poruchy vzhledem k měřiči. Výsledky analýzy jsou zachyceny v záznamu událostí spolu s časovou značkou a stupněm věrohodnosti indikujícím úroveň jistoty. Vysoce přesné (1 s) nebo vysokorychlostní (1/2 cyklu) měření, včetně skutečné efektivní hodnoty na fázi / celkem pro: - napětí a proud; - činný (kw) a jalový (kvar); - zdánlivý výkon (kva); - účiník a frekvenci; - nevyváženost napětí a proudu - převrácení fází. Přiřazení kanálů (800 kanálů přes 50 záznamníků dat) konfi gurovatelných pro libovolný měřitelný parametr, včetně záznamu minulých trendů energie, poptávky, napětí, proudu, kvality dodávky energie nebo libovolného měřeného parametru. Záznamy spouštěné na základě časového intervalu, kalendářního rozvrhu, podmínce alarmu/události, nebo ručně. Simultánní snímání všech kanálů napětí a proudu: - zachycení poruchy v sub-cyklu; - maximální počet cyklů je (16 vzorků / cyklus x 96 cyklů, paměť 10 Mbyte); vzorků / cyklus (ION7550); vzorků / cyklus standardně, 1024 vzorků / cyklus volitelně (ION7650). Prahové alarmy: - nastavitelné hodnoty aktivace a dezaktivace a časové prodlevy, možnost více hladin aktivace pro daný typ alarmu; - uživatelsky defi nované hladiny priorit; - booleovská kombinace alarmů je možná, s použitím operátorů NAND, OR, NOR a XOR. Max. 16 uživatelů se samostatným přístupovým právem. Lze provést resetování, časovou synchronizaci nebo konfi guraci měřiče u jednotlivých oprávnění uživatelů. Korekce na nepřesnosti fáze / rozsahu u proudových transformátorů (MTP) a potenciálových transformátorů (MTN). 5 až 10 Mbyte (zadává se při objednání). Aktualizace přes komunikační rozhraní. Se zadním podsvícením LCD, konfi gurovatelné obrazovky s nastavitelným kontrastem. Angličtina, francouzština, španělština, ruština. IEC, IEEE Jazyky Soustava značek (1) Všechna komunikační rozhraní lze používat současně. 5

6 Funkce a parametry (pokrač.) Příklad katalogového čísla výrobku ION Model. 2 Provedení. 3 Proudové vstupy. 4 Napěťové vstupy. 5 Napájení. 6 Kmitočet. 7 Komunikace. 8 Vstupy/výstupy. 9 Bezpečnost. 10 Speciální provedení. Katalogové číslo výrobku Položka Kód Popis 1 Model M7650 Pokročilý měřič energie s širokým rozsahem vstupního napětí ( V fáze-n nebo V fáze-fáze), detekcí přechodových jevů, záznamem dat a průběhu signálu. Podporuje ION, Modbus-RTU a DNP 3.0. M7550 Pokročilý měřič energie s širokým rozsahem vstupního napětí ( V fáze-n nebo V fáze-fáze), detekcí poklesů/nárůstů, záznamem dat a průběhu signálu a rozlišením 256 vzorků/cyklus. 2 Provedení A0 Integrovaný displej s čelním optickým portem, záznamovou pamětí 5 MB a rozlišením 512 vzorků/cyklus. A1 Pouze ION7650. Integrovaný displej s čelním optickým portem, záznamovou pamětí 5 MB a rozlišením 1024 vzorků/cyklus. B0 Integrovaný displej s čelním optickým portem, záznamovou pamětí 10 MB a rozlišením 512 vzorků/cyklus. B1 Pouze ION7650. Integrovaný displej s čelním optickým portem, záznamovou pamětí 10 MB a rozlišením 1024 vzorků/cyklus. T0 Přístroj bez displeje se záznamovou pamětí 5 MB a rozlišením 512 vzorků/cyklus. T1 Pouze ION7650. Přístroj bez displeje se záznamovou pamětí 5 MB a rozlišením 1024 vzorků/cyklus. U0 Přístroj bez displeje se záznamovou pamětí 10 MB a rozlišením 512 vzorků/ cyklus. U1 Pouze ION7650. Přístroj bez displeje se záznamovou pamětí 10 MB a rozlišením 1024 vzorků/cyklus. 3 Proudové C Proudový vstup 5 A jmenovitý, 20 A celý rozsah. vstupy E Proudový vstup 1 A jmenovitý, 10 A celý rozsah. F Vstupy proudové sondy (pro proudové sondy 0 1 V AC; prodává se samostatně). G Vstupy proudové sondy se třemi svorkami Universal Technic 10 A na MTP; splňuje přesnost IEC Napěťové 0 57 až 347 V AC fáze-n / 100 až 600 V AC fáze-fáze. vstupy 5 Napájení B Standardní napájení ( V AC, +/ 10 %/47 63 Hz / V DC, +/ 10 %) C Nízkonapěťové napájení DC (20 60 V DC). 6 Kmitočet 5 Kalibrováno pro systémy 50 Hz. 6 Kalibrováno pro systémy 60 Hz. 7 Komunikace A0 Standardní komunikace (1 port RS-232/RS-485, 1 port RS-485). Modely s integrovaným displejem obsahují 1 optický port ANSI Typ 2. C1 Standardní komunikace plus 10Base-T/100Base-TX Ethernet (RJ45), univerzální interní modem 56k (RJ11). Funkce Ethernet a modemová brána používají každá sériový komunikační port. D7 Standardní komunikace plus 10Base-T/100Base-TX Ethernet (RJ45) a 100BaseFX Ethernet Fiber, univerzální interní modem 56k (RJ11). Funkce Ethernet a modemová brána používají každá sériový komunikační port. E0 Standardní komunikace plus 10Base-T/100Base-TX Ethernet (RJ45). Funkce Ethernetové brány používá sériový port. F1 Standardní komunikace plus 10Base-T/100Base-TX Ethernet (RJ45) a 100Base-FX (zásuvka pro optický kabel SC). Funkce Ethernetové brány používá sériový port. M1 Standardní komunikace plus univerzální interní modem 56k (RJ11). Funkce modemové brány používá sériový port. 8 Vstupy/ výstupy A Standardní I/O (8 digitálních vstupů, 3 reléové Form C a 4 Form A polovodičové výstupy). D Standardní I/O plus rozšiřující I/O karta (8 přídavných digitálních vstupů a čtyři 0 až 1 ma analogové vstupy). E Standardní I/O plus rozšiřující I/O karta (8 přídavných digitálních vstupů a čtyři 0 až 20 ma analogové vstupy). H Standardní I/O plus rozšiřující I/O karta (8 přídavných digitálních vstupů a čtyři 1 až 1 ma analogové výstupy). K Standardní I/O plus rozšiřující I/O karta (8 přídavných digitálních vstupů a čtyři 0 až 20 ma analogové výstupy). N Standardní I/O plus rozšiřující I/O karta (8 přídavných digitálních vstupů a čtyři 0 až 20 ma analogové vstupy a čtyři 0 až 20 ma analogové výstupy).. P Standardní I/O plus rozšiřující I/O karta (8 přídavných digitálních vstupů a čtyři 0 až 1 ma analogové vstupy a čtyři 1 až 1 ma analogové výstupy) 9 Bezpečnost 0 Chráněno heslem, není hardwarový zámek. 1 Chráněno heslem, uzamykatelný hardware (aktivováno/vypnuto propojkou nebo na komunikační kartě). 6 Chráněno heslem s aktivovaným bezpečnostním zámkem, krytem svorek štítky UK OFGEM. 6

7 Funkce a parametry (pokrač.) Příklad objednacího kódu. Tuto skupinu kódů použijte při objednávání komunikačních nebo vstupních a výstupních karet pro ION7550/ Komunikační nebo I/O karta. 2 Typ. 3 Speciální provedení. PowerLogic ION7550 TRAN Katalogové číslo výrobku (pokrač.) Položka Kód Popis 10 Speciální A Není. provedení C Tropikalizované provedení. E Pouze ION7650. Sledování souladu s EN50160, bez tropikalizace. F Pouze ION7650. Sledování souladu s EN50160, tropikalizované provedení. Komunikační karta (1) Položka Kód Popis 1 Komunikační P765C Komunikační karta ION7550 / ION 7650 pro instalaci v provozu. karta 2 Typ A0 Standardní komunikace (1 port RS-232/RS-485, 1 port RS-485). Podpora předního optického portu pro měřiče s integrovaným displejem. C1 Standardní komunikace plus 10Base-T/100Base-TX Ethernet (RJ45), univerzální interní modem (RJ11; port pro modem je sdílen s předním optickým portem). Funkce Ethernet a modemové brány používají každá sériový komunikační port. D7 Standardní komunikace plus 10Base-T/100Base-TX Ethernet, 100BaseFX Ethernet Fiber, 56k univerzální interní modem (RJ11; port pro modem je sdílen s předním optickým portem). Funkce Ethernet a modemové brány používají každá sériový komunikační port. E0 Standardní komunikace plus 10Base-T/100Base-TX Ethernet. Funkce Ethernetová brána používá každá sériový komunikační port. F1 Standardní komunikace plus 10Base-T/100Base-TX Ethernet, 100BaseFX Ethernet Fiber (připojení zástrčkou SC pro optické vlákno). Funkce Ethernetové brány používá sériový komunikační port. M1 Standardní komunikace plus 56k univerzální interní modem (RJ11; port pro modem je sdílen s předním optickým portem). Funkce modemové brány používá sériový komunikační port. 3 Speciální A Není. provedení C Tropikalizované provedení. Vstupní/výstupní rozšiřující karta Položka Kód Popis I/O karta P760A Rozšiřující I/O karta pro instalaci v provozu. Typ D Rozšiřující I/O karta s osmi digitálními vstupy, čtyři 0 až 1 ma analogové vstupy. E Rozšiřující I/O karta s osmi digitálními vstupy, čtyři 0 až 20 ma analogové vstupy. H Rozšiřující I/O karta s osmi digitálními vstupy, čtyři 1 až 1 ma analogové výstupy. K Rozšiřující I/O karta s osmi digitálními vstupy, čtyři 0 až 20 ma analogové výstupy. N Rozšiřující I/O karta s osmi digitálními vstupy, čtyři 0 až 20 ma analogové vstupy a čtyři 0 až 20 ma výstupy. P Rozšiřující I/O karta s osmi digitálními vstupy, čtyři 0 až 1 ma analogové vstupy a čtyři 1 až 1 ma analogové výstupy. Speciální provedení A Není. C Tropikalizované provedení. Položky související s Kód Popis ADPT-37XX-7500 Adaptační deska pro montáž analyzátoru do výřezu pro panel 3710 nebo 3720 ACM. TERMCVR-7500 Kryt svorkovnice pro ION7550 nebo ION7650. M1UB10A1V-10 A Svorka 10 A / 1 VAC Universal Technic na proudovou sondu. P32UEP A Svorka 1000 A / 1 VAC Universal Technic na proudovou sondu. P32UEP A Svorka 3000 A / 1 VAC Universal Technic na proudovou sondu. SCT A Proudová sonda s děleným jádrem 5 A / 0,333 VAC Magnelabs. SCT A Proudová sonda s děleným jádrem 300 A / 0,333 VAC Magnelabs. (1) Nutný fi rmware verze 350 nebo vyšší. 7

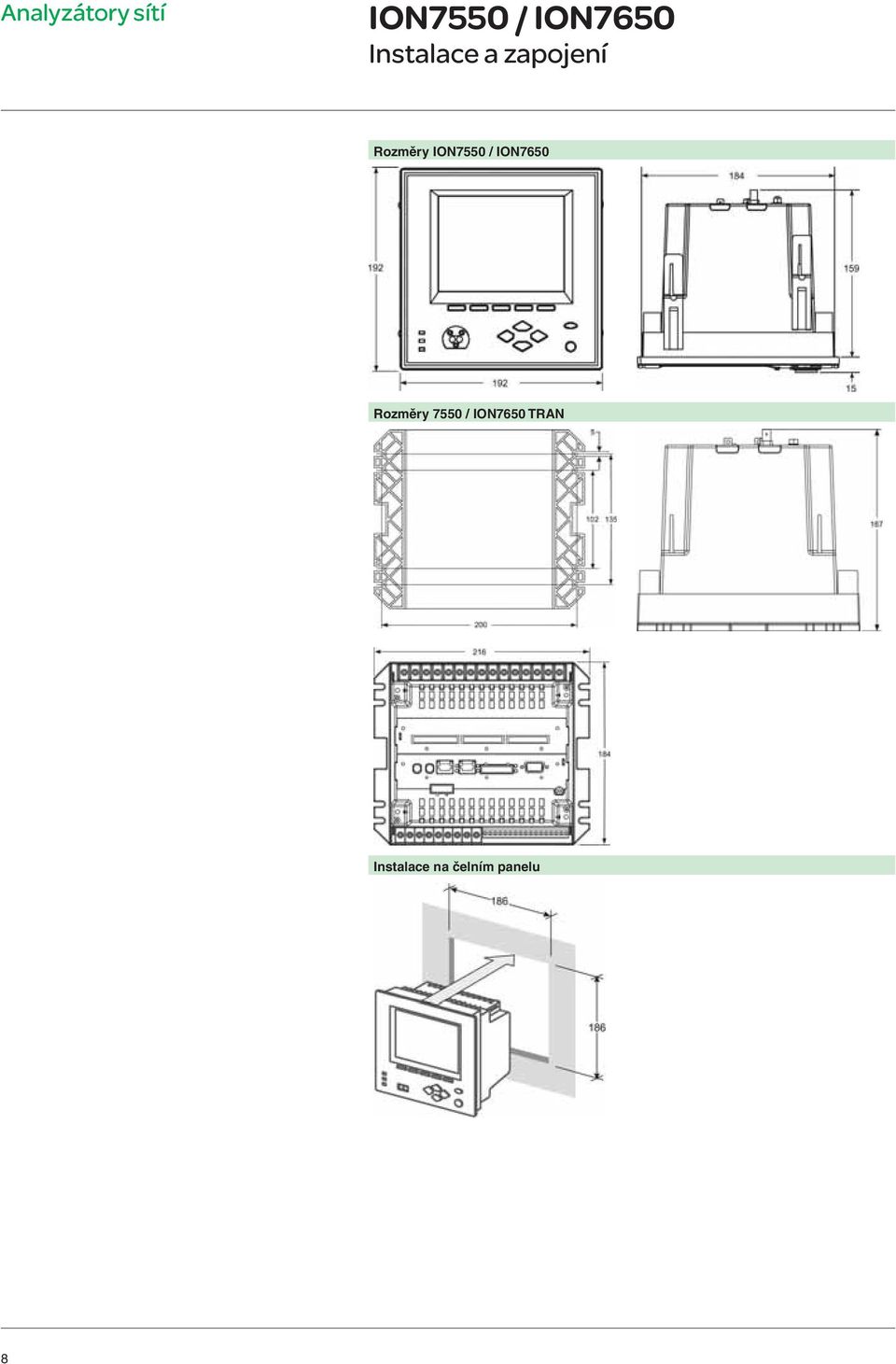

8 Instalace a zapojení Rozměry Rozměry 7550 / ION7650 TRAN Instalace na čelním panelu 8

9 Instalace a zapojení (pokrač.) 4-vodičové přímé připojení Ochrana (3 A) Napájení Pojistka pro N/- potřebná, je-li nulový vodič neuzemněn. Ochrana (2 A) Připojte svorku G k uzemnění u střídavého napájení. Svorkovnice I4 volitelné Pouze příklad zapojení. Jsou možné další typy připojení. Kompletní zapojení a podrobnosti o připojení komunikace viz pokyny pro instalaci výrobku. 4-vodičové připojení, 4 MTP a 3 MTN Ochrana (3 A) Napájení Pojistka pro N/- potřebná, je-li nulový vodič neuzemněn. Ochrana (2 A) Připojte svorku G k uzemnění u střídavého napájení. Svorkovnice I4 volitelné Pouze příklad zapojení. Jsou možné další typy připojení. Kompletní zapojení a podrobnosti o připojení komunikace viz pokyny pro instalaci výrobku. 9

10 Instalace a zapojení (pokrač.) Digitální výstupy formát C: mechanická relé R1 R3 Relé formát C Kontrolka alarmu Zátěž Externí napájení Poznámka: mechanická relé musí být vždy chráněna externími pojistkami. Digitální výstupy formát A: polovodičová relé D1 D4 Relé formát A DIGITÁLNÍ VÝSTUPY Externí relé Externí napájení 30 VDC max. Poznámka: výstup D4 je konfi gurován u výrobce na impuls každých 1,8 Wh pro měřiče třídy 20 nebo každých 0,18 Wh pro měřiče třídy 2 (pro účely kalibračních zkoušek). Digitální vstupy: S1 S8 Vnitřní buzení Vnější buzení Opticky spojovaný spínač Opticky spojovaný spínač Poznámka: externí napájení = 50 V DC max. Digitální vstupy: DI1 DI8 (volitelné) Vnitřní buzení Vnější buzení Opticky spojovaný spínač Opticky spojovaný spínač Poznámka: externí napájení = 50 V DC max. 10

11 Instalace a zapojení (pokrač.) Analogové vstupy: AI1 až AI4 (volitelné) Převodník napětí / proud Termočlánek Příklad aplikace: snímání teploty. Poznámka: nepřipojujte analogové vstupy I/O karty na analogové výstupy téže I/O karty. Analogové výstupy: AO1 až AO4 (volitelné) Analogový měřič Příklad aplikace: řízení analogového měřiče výstupem DC proudu. Poznámka: nepřipojujte analogové vstupy I/O karty na analogové výstupy téže I/O karty. 11

12 Maximum z vaší energie Schneider Electric CZ, s. r. o. Thámova Praha 8 S
