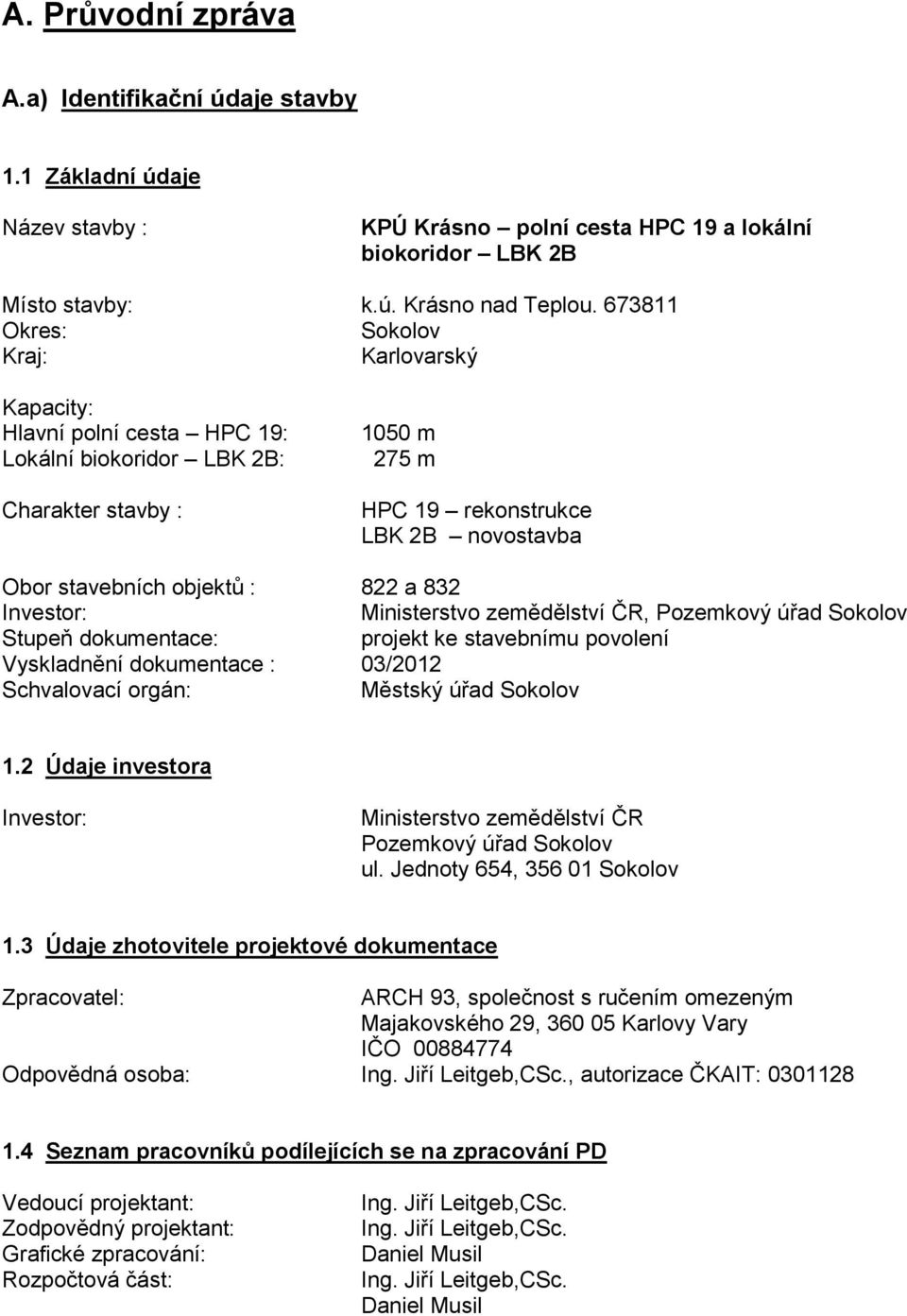

1 A. Průvodní zpráva A.a) Identifikační údaje stavby 1.1 Základní údaje Název stavby : KPÚ Krásno polní cesta HPC 19 a lokální biokoridor LBK 2B Místo stavby: k.ú. Krásno nad Teplou Okres: Sokolov Kraj: Karlovarský Kapacity: Hlavní polní cesta HPC 19: Lokální biokoridor LBK 2B: Charakter stavby : 1050 m 275 m HPC 19 rekonstrukce LBK 2B novostavba Obor stavebních objektů : 822 a 832 Investor: Ministerstvo zemědělství ČR, Pozemkový úřad Sokolov Stupeň dokumentace: projekt ke stavebnímu povolení Vyskladnění dokumentace : 03/2012 Schvalovací orgán: Městský úřad Sokolov 1.2 Údaje investora Investor: Ministerstvo zemědělství ČR Pozemkový úřad Sokolov ul. Jednoty 654, Sokolov 1.3 Údaje zhotovitele projektové dokumentace Zpracovatel: ARCH 93, společnost s ručením omezeným Majakovského 29, Karlovy Vary IČO Odpovědná osoba: Ing. Jiří Leitgeb,CSc., autorizace ČKAIT: Seznam pracovníků podílejících se na zpracování PD Vedoucí projektant: Zodpovědný projektant: Grafické zpracování: Rozpočtová část: Ing. Jiří Leitgeb,CSc. Ing. Jiří Leitgeb,CSc. Daniel Musil Ing. Jiří Leitgeb,CSc. Daniel Musil

2 1.5 Dodavatel stavby Bude vybrán investorem ve výběrovém řízení. 1.6 Charakteristika a účel stavby Návrh projektu vyšel ze zadání investora. V rámci KPÚ Krásno nad Teplou byla navržena a schválena společná zařízení, která obsahují řešení polní cesty označené HPC 19 a lokální biokoridor LBK 2B. Komplexní pozemková úprava byla schválena rozhodnutím. Návrh KPÚ byl zapsán do katastru nemovitostí. Pro navržená společná zařízení, konkrétně HPC 19 a LBK 2B jsou v katastru nemovitostí zapsány samostatné pozemkové parcely pro pro HPC 19 p.p.č. 3105/2 jako ostatní plocha, ostatní komunikace a pro LBK 2B p.p.č. 1038/10 jako vodní plocha, koryto vodního toku přirozené nebo upravené. Projekt řeší technický návrh nové vedlejší polní cesty, rekonstrukci stávající hlavní polní cesty a likvidaci zatrubněné části toku vytvořením nového otevřeného koryta toku s výsadbou, který vytvoří lokální biokoridor. 1.7 Výchozí podklady a) geodetické zaměření polohopisu a výškopisu Ing. Jitka Tomandlová, Majakovského 24, Karlovy Vary b) geologický průzkum Mgr. Martin Štěřík, Příčná 3, Karlovy Vary c) hydrologické údaje HMÚ d) vyjádření orgánů a organizací e) rekognoskace terénu f) související normy a předpisy g) základní a vodohospodářská mapa ČR, mapa katastru nemovitostí, informace a výpisy z KN A.b) Údaje o dosavadním využití a zastavěnosti území, o stavebním pozemku a o majetkoprávních vztazích Pozemky pro realizaci polních cest a lokální biokoridor jsou pozemky určené schválenou pozemkovou úpravou pro daný účel, viz výše kap Pozemek pro HPC 19 je zastavěn konstrukcí stávající cesty, cesta bude zrekonstruována a doplněna podélným a příčným odvodněním. Pozemek pro lokální biokoridor není zastavěn. Pozemkem podélně prochází podzemní trubní odvodňovací kanál, do kterého jsou přes drenážní šachtici vyústěny drenáže z melioračního detailu. Trubní kanál bude odstraněn a v pozemku bude zřízeno otevřené koryto toku. Tok bude nově postaven, jedná se o novostavbu.

3 Majetkoprávní vztahy U HPC 19: Pozemky dotčené stavbou k.ú. Krásno nad Teplou p.p.č. druh pozemku výměra m2 LV vlastník 3105/2 ostatní plocha Město Krásno 1156/19 orná půda Pošarová Veronika, H. Slavkov LV 1 Město Krásno, Radniční 1, Krásno LV 429 Veronika Pošarová, nám. Republiky 3, Horní Slavkov Pozemky sousedící se stavbou k.ú. Krásno nad Teplou p.p.č. druh pozemku výměra m2 LV vlastník 914/1 trvalý travní porost Město Krásno 914/14 trvalý travní porost Město Krásno 914/15 trvalý travní porost Ruppert F., Ruppert J., Krásno 914/19 trvalý travní porost Nádeníček Vítězslav Ing. 914/20 trvalý travní porost Pozemkový fond ČR 914/4 trvalý travní porost Město Krásno 914/9 trvalý travní porost Město Krásno 1038/1 trvalý travní porost Pozemkový fond ČR 1038/10 vodní plocha Zemědělská vodohos.správa 1038/7 trvalý travní porost Město Horní Slavkov 1041/1 lesní pozemek Lesy ČR 1063/15 ostatní plocha Město Krásno 1063/5 ostatní plocha Město Krásno 1156/10 ostatní plocha Město Krásno 1156/13 vodní plocha Město Krásno 1156/4 ostatní plocha Město Krásno 1205/1 trvalý travní porost Pozemkový fond ČR 1205/10 trvalý travní porost Nádeníček Vítězslav Ing. 1205/11 trvalý travní porost Pozemkový fond ČR 1205/5 ostatní plocha Město Krásno 3108/4 ostatní plocha Město Krásno 4510 ostatní plocha Město Krásno LV 1 Město Krásno, Radniční 1, Krásno LV ČR, Pozemkový fond ČR, Husinecká 1024/11a, Praha Žižkov LV 409 Ing. Vítězslav Nádeníček, Lesní 532, Krásno

4 LV 34 Lesy ČR, s.p., Přemyslova 1106/19, Hradec Králové LV 192 Zemědělská vodohospodářská správa, Hlinky 60/144, Brno Pisárky LV 339 Ruppert Friedbert, Lesní 567, Krásno, 1/2 Ruppert Jan, Kladenská 240, Krásno, 1/2 LV 385 Město Horní Slavkov, Dlouhá 634/12, Horní Slavkov LV 192 Zemědělská vodohospodářská správa, Hlinky 60/144, Brno Pisárky U LBK 2B: Pozemky dotčené stavbou k.ú. Krásno nad Teplou p.p.č. druh pozemku výměra m2 LV vlastník 1038/10 vodní plocha Zemědělská vodohosp.správa LV 192 Zemědělská vodohospodářská správa, Hlinky 60/144, Brno Pisárky Pozemky sousedící se stavbou k.ú. Krásno nad Teplou p.p.č. druh pozemku výměra m2 LV vlastník 914/20 trvalý travní porost Pozemkový fond ČR 914/10 trvalý travní porost Nádeníček Vítězslav Ing. 914/15 trvalý travní porost Ruppert Friedbert, Ruppert Jan 914/19 trvalý travní porost Nádeníček Vítězslav Ing. 1038/1 trvalý travní porost Pozemkový fond ČR 1038/4 ostatní plocha Nádeníček Vítězslav Ing. 3105/2 ostatní plocha Město Krásno 3180/1 vodní plocha Město Krásno k.ú. Horní Slavkov 4305/2 vodní plocha 50 1 Město Horní Slavkov LV 1 Město Krásno, Radniční 1, Krásno LV ČR, Pozemkový fond ČR, Husinecká 1024/11a, Praha Žižkov LV 409 Ing. Vítězslav Nádeníček, Lesní 532, Krásno LV 339 Ruppert Friedbert, Lesní 567, Krásno, 1/2 Ruppert Jan, Kladenská 240, Krásno, 1/2 LV 1 - Město Horní Slavkov, Dlouhá 634/12, Horní Slavkov Majetkoprávní vztahy jsou znázorněny v mapě 1:1000 s barevným rozlišením vlastníků a doloženy informacemi z KN.

5 A.d) Informace o splnění požadavků dotčených orgánů - SCHKO Slavkovský les, M. Lázně vydá k PD a následným řízením závazné stanovisko v souladu s 12 a 44 zákona č. 114/1992 Sb. Připomínka projektanta: Projektant předloží zpracovanou PD na SCHKO SL M. Lázně se žádostí o stanovisko. Stanovisko bude součástí dokladů k žádosti o stavební povolení. - Krajská správa a údržba silnic - pozemky sousedící s komunikací ve správě KSÚS Kk, p.o. budou ukončeny vnější hranou příkopu, nebude-li příkop patrný, bude zachována cca 2,0 m nezpevněná plocha, jako silniční pomocný pozemek (nebude brán zřetel na hranu koruny stromů, rostoucích podél silnice) - dojde k přehodnocení sjezdů, zřízených v dřívější době, které neodpovídají rozhledovým poměrům či technickým podmínkám, nevyhovující budou zrušeny - Zemědělská vodohospodářská správa V zájmové lokalitě se dle našich podkladů nachází stavba vodního díla hlavní odvodňovací zařízení č /3 Horní Slavkov I. HMZ v příslušnosti hospodařit ZVHS v zakryté délce 0,211 km, ČHP a dále je území odvodněno viz situace. S výše uvedenou akcí souhlasíme. V případě, že bude stavbou dotčeno hlavní odvodňovací zařízení, prosíme o zaslání projektové dokumentace k vyjádření. Připomínka projektanta: Stavbou LBK 2B na pozemkové parcele č. 1038/10 bude zrušeno podzemní trubní hlavní odvodňovací zařízení č /3 vybudované v rámci stavby odvodnění Horní Slavkov I, HMZ. Na uvedeném pozemku bude vybudováno nové otevřené koryto vodního toku s výsadbou doprovodné zeleně. Drenáž bude vyústěna do koryta nového toku. Projektant zašle zpracovanou PD na ZVHS k vyjádření. Projektant využil k návrhu toku podklady z prováděcího projektu odvodnění, který si zapůjčil z archivu Povodí Ohře, s.p., závod K. Vary. - ČEZ Distribuce, a.s. přes zájmové území stavby HPC 19 přechází vzdušné el. vedení. V případě, že akce zasáhne do ochranného pásma nadzemních vedení je nutné písemně požádat o souhlas s činností v ochranném pásmu. Připomínka projektanta: Před stavbou je povinen dodavatel stavby požádat ČEZ Distribuce a.s. o souhlas s činností v ochranném pásmu. Vzdušná vedení jsou vykreslena v PD v hlavní silnici E.2 Zásady organizace výstavby. Vyjádření ČEZ Distribuce, a.s. tvoří přílohu dokladové části D.. A.e) Informace o dodržení obecných požadavků na výstavbu Návrh zpracovaný v PD odpovídá obecným požadavkům na výstavbu.

6 A.f) Údaje o splnění podmínek ve vztahu k územnímu plánu Návrh polních cest a biokoridoru byl schválen v rámci KPÚ rozhodnutím. Na základě tohoto rozhodnutí byly zapsány do katastru nemovitostí pozemkové parcely za účelem využití tak jak jsou zpracovány v předkládané PD. A.g) Věcné a časové vazby stavby na související a podmiňující stavby a jiná opatření v dotčeném území V předmětném území stavby polních cest a biokoridoru nejsou související ani podmiňující stavby. Stavba nevyžaduje žádná jiná opatření v dotčeném území stavbou. A.h) Předpokládaná lhůta výstavby včetně popisu postupu výstavby Stavba je závislá na finančních zdrojích investora a na vybraném dodavateli, který vzejde z výběrového řízení. Následně si investor s vybraným dodavatelem stanoví postup výstavby. B. Souhrnná technická zpráva B.1 Stavebně technické řešení B.1.a) Zhodnocení staveniště Pro každý stavební objekt je vymezená samostatná pozemková parcela. Staveniště představují konkrétní parcely pro realizaci polních cest a biokoridoru. Staveniště je prosto všech inženýrských sítí, přes polní cestu HPC 19 přechází vzdušné el. vedení. Staveniště je dobře přístupné ze stávajících komunikací. B.1.b) Řešení stavby a pozemků s ní souvisejících Stavba bude realizována na pozemcích, které byly v rámci KPÚ pro daný účel vymezeny - viz kap. A.a)1.6. Stavbu tvoří tři stavební objekty: SO 02 HPC 19 (hlavní polní cesta) rekonstrukce stávající cesty SO 03 LBK 2B (lokální biokoridor) - novostavba

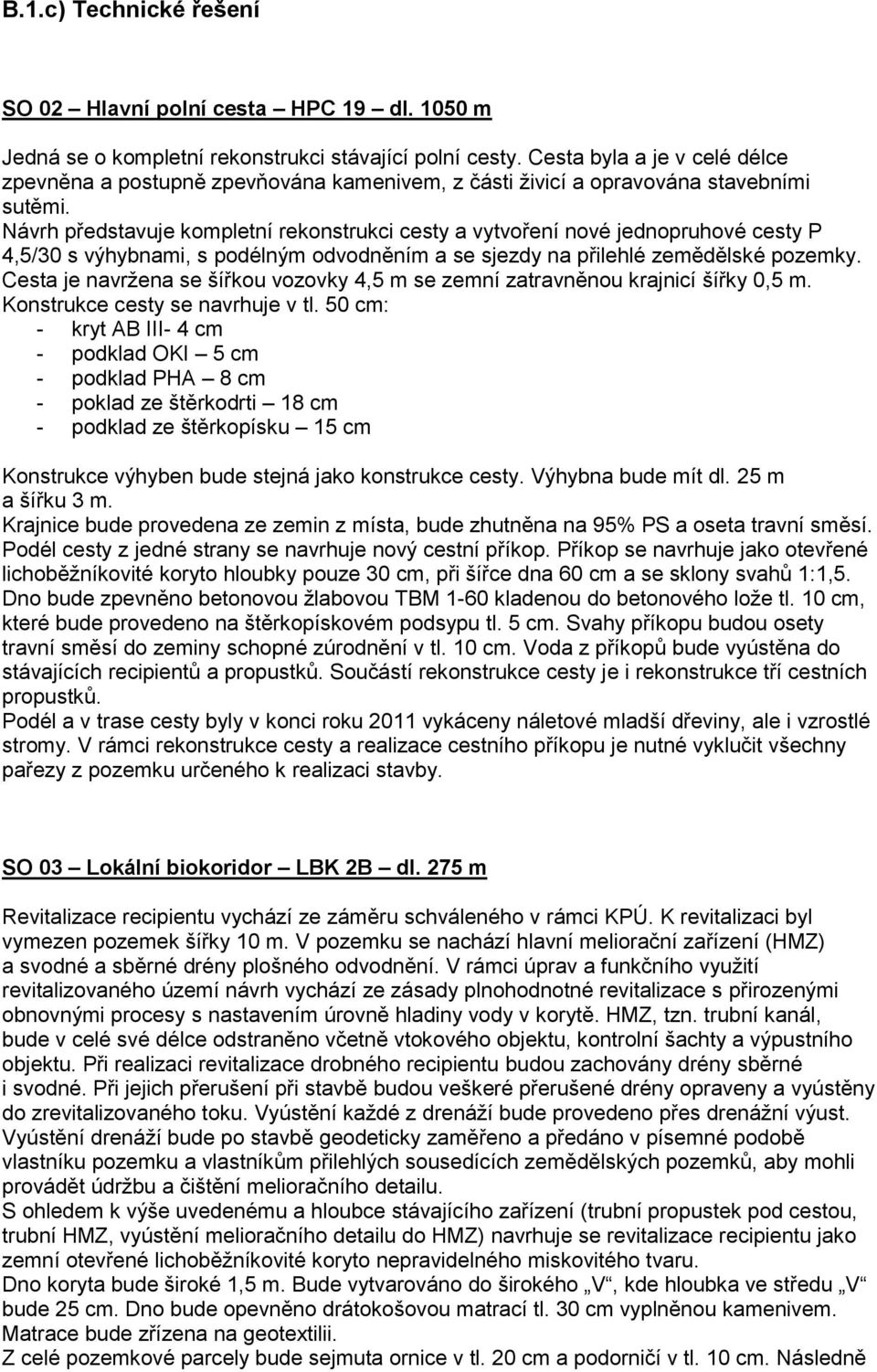

7 B.1.c) Technické řešení SO 02 Hlavní polní cesta HPC 19 dl m Jedná se o kompletní rekonstrukci stávající polní cesty. Cesta byla a je v celé délce zpevněna a postupně zpevňována kamenivem, z části živicí a opravována stavebními sutěmi. Návrh představuje kompletní rekonstrukci cesty a vytvoření nové jednopruhové cesty P 4,5/30 s výhybnami, s podélným odvodněním a se sjezdy na přilehlé zemědělské pozemky. Cesta je navržena se šířkou vozovky 4,5 m se zemní zatravněnou krajnicí šířky 0,5 m. Konstrukce cesty se navrhuje v tl. 50 cm: - kryt AB III- 4 cm - podklad OKI 5 cm - podklad PHA 8 cm - poklad ze štěrkodrti 18 cm - podklad ze štěrkopísku 15 cm Konstrukce výhyben bude stejná jako konstrukce cesty. Výhybna bude mít dl. 25 m a šířku 3 m. Krajnice bude provedena ze zemin z místa, bude zhutněna na 95% PS a oseta travní směsí. Podél cesty z jedné strany se navrhuje nový cestní příkop. Příkop se navrhuje jako otevřené lichoběžníkovité koryto hloubky pouze 30 cm, při šířce dna 60 cm a se sklony svahů 1:1,5. Dno bude zpevněno betonovou žlabovou TBM 1-60 kladenou do betonového lože tl. 10 cm, které bude provedeno na štěrkopískovém podsypu tl. 5 cm. Svahy příkopu budou osety travní směsí do zeminy schopné zúrodnění v tl. 10 cm. Voda z příkopů bude vyústěna do stávajících recipientů a propustků. Součástí rekonstrukce cesty je i rekonstrukce tří cestních propustků. Podél a v trase cesty byly v konci roku 2011 vykáceny náletové mladší dřeviny, ale i vzrostlé stromy. V rámci rekonstrukce cesty a realizace cestního příkopu je nutné vyklučit všechny pařezy z pozemku určeného k realizaci stavby. SO 03 Lokální biokoridor LBK 2B dl. 275 m Revitalizace recipientu vychází ze záměru schváleného v rámci KPÚ. K revitalizaci byl vymezen pozemek šířky 10 m. V pozemku se nachází hlavní meliorační zařízení (HMZ) a svodné a sběrné drény plošného odvodnění. V rámci úprav a funkčního využití revitalizovaného území návrh vychází ze zásady plnohodnotné revitalizace s přirozenými obnovnými procesy s nastavením úrovně hladiny vody v korytě. HMZ, tzn. trubní kanál, bude v celé své délce odstraněno včetně vtokového objektu, kontrolní šachty a výpustního objektu. Při realizaci revitalizace drobného recipientu budou zachovány drény sběrné i svodné. Při jejich přerušení při stavbě budou veškeré přerušené drény opraveny a vyústěny do zrevitalizovaného toku. Vyústění každé z drenáží bude provedeno přes drenážní výust. Vyústění drenáží bude po stavbě geodeticky zaměřeno a předáno v písemné podobě vlastníku pozemku a vlastníkům přilehlých sousedících zemědělských pozemků, aby mohli provádět údržbu a čištění melioračního detailu. S ohledem k výše uvedenému a hloubce stávajícího zařízení (trubní propustek pod cestou, trubní HMZ, vyústění melioračního detailu do HMZ) navrhuje se revitalizace recipientu jako zemní otevřené lichoběžníkovité koryto nepravidelného miskovitého tvaru. Dno koryta bude široké 1,5 m. Bude vytvarováno do širokého V, kde hloubka ve středu V bude 25 cm. Dno bude opevněno drátokošovou matrací tl. 30 cm vyplněnou kamenivem. Matrace bude zřízena na geotextilii. Z celé pozemkové parcely bude sejmuta ornice v tl. 20 cm a podorničí v tl. 10 cm. Následně

8 bude proveden výkop toku dle hlavní situace a vytyčovacího výkresu s mírně půdorysně rozvlněnou trasou, která přirozeně vytvoří sklony svahů při respektování výše uvedeného příčného řezu. Sklony svahů tak budou v trase toku střídavě proměnlivé od 1:3 až do 1:5. Svahy budou překryty zeminou schopnou zúrodnění v tl. 10 cm a osety luční travní směsí. Dno opevněného koryta bude bez zemin schopných zúrodnění a bez zatravnění. Hloubka toku bude hloubka po odstranění trubního HMZ. V místech, kde bude přerušena drenáž musí být hloubka koryta postupně zvětšena tak, že dno bude min. 20 cm pod přerušenou drenáží. Předpokládaná místa přerušení drenáží jsou vykreslena v hlavní situaci. V rámci stavby je nutné vyřešit obtok vody po dobu výstavby. Navrhuje se obtok potrubím po dílčích částech, úsecích cca 50 m se zatěsněnými zemními hrázkami. Návrh úprav přímo souvisí s rekonstrukcí polní cesty HPC 19 a jejího propustku. V rámci tohoto stavebního objektu bude úprava toku končit vývařištěm, které bude opevněno kamennou dlažbou do betonu. Vývařiště bude délky 4,0 m a bude stavebně navazovat na stávající trubní propustek pod cestou. V rámci objektu se navrhuje ojedinělá výsadba stromů a keřů podél recipientu. Rozmístění výsadby je zřejmé z hlavní situace. Vysázeny budou stromy a keře (olše, jasan, vrba, javor). B.1.d) Napojení stavby na dopravní a technickou infrastrukturu Vlastní realizací stavby není nutno nikterak připojovat na infrastrukturu. Realizací cest dojde k obnově a prodloužení dopravní prostupnosti území. B.1.e) Dodržení podmínek stanovených pro navrhování staveb na poddolovaném a svážném území Předmětné stavební objekty jsou mimo poddolované a svážné území. B.1.f) Vliv stavby na životní prostředí a řešení jeho ochrany Realizace polních cest je v krajině žádoucí z hlediska prostupnosti krajiny. Odstraněním podzemního trubního vedení bude vytvořen lokální biokoridor související s obnovením přirozeného recipientu v krajině. Stavby se nachází v CHKO Slavkovský les a nevyžadují žádné řešení k jejich ochraně. B.1.g) Řešení bezbariérového užívání navazujících veřejně přístupných ploch a komunikací Neřeší se. B.1.h) Průzkumy a měření Podkladem pro návrh projektu bylo geodetické výškopisné a polohopisné zaměření s promítnutím vlastnických vztahů do měření. Rozsah měření si stanovil projektant. Měření je v systému Balt po vyrovnání. Dále byl podkladem projektu geologický

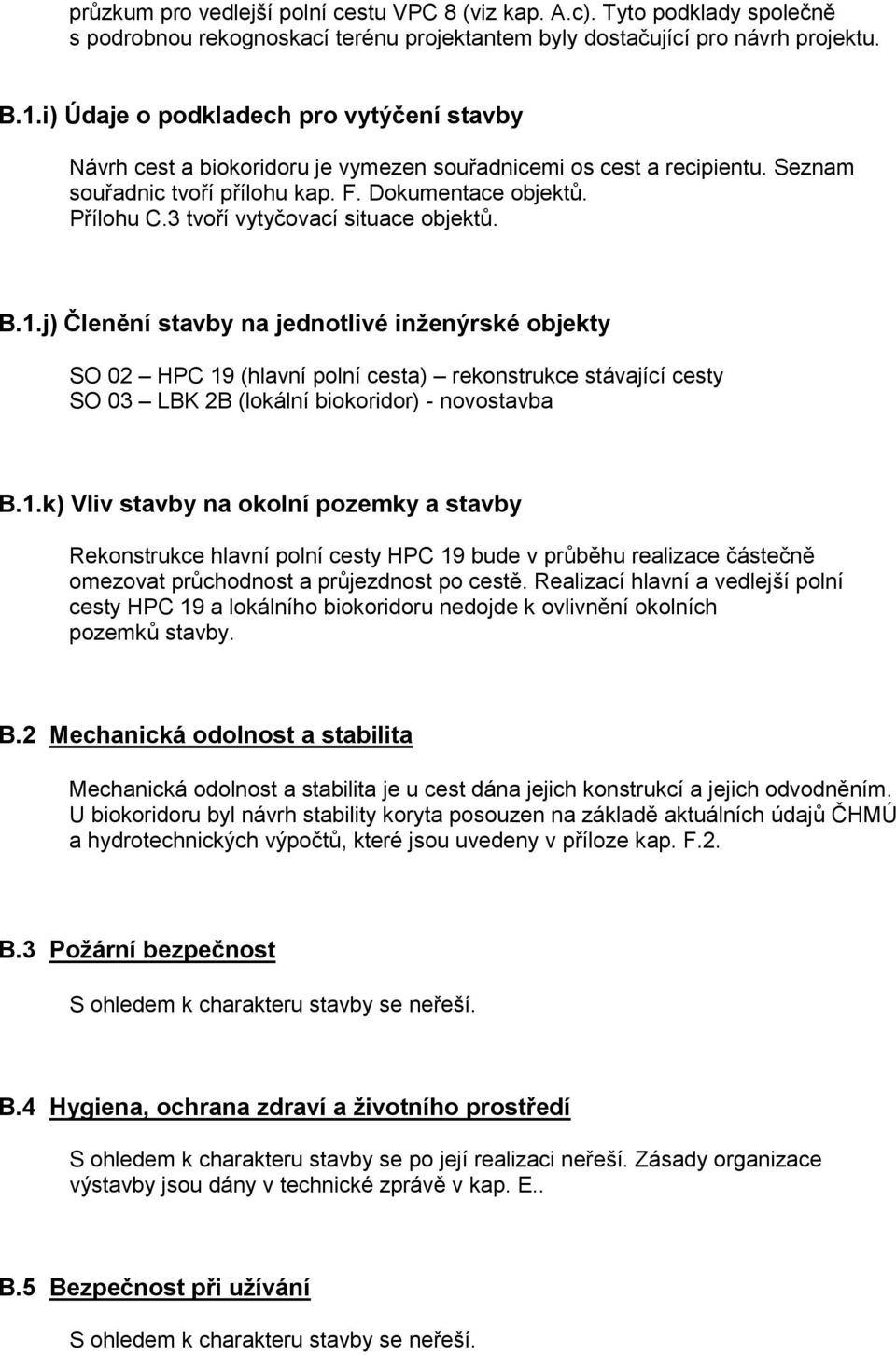

9 průzkum pro vedlejší polní cestu VPC 8 (viz kap. A.c). Tyto podklady společně s podrobnou rekognoskací terénu projektantem byly dostačující pro návrh projektu. B.1.i) Údaje o podkladech pro vytýčení stavby Návrh cest a biokoridoru je vymezen souřadnicemi os cest a recipientu. Seznam souřadnic tvoří přílohu kap. F. Dokumentace objektů. Přílohu C.3 tvoří vytyčovací situace objektů. B.1.j) Členění stavby na jednotlivé inženýrské objekty SO 02 HPC 19 (hlavní polní cesta) rekonstrukce stávající cesty SO 03 LBK 2B (lokální biokoridor) - novostavba B.1.k) Vliv stavby na okolní pozemky a stavby Rekonstrukce hlavní polní cesty HPC 19 bude v průběhu realizace částečně omezovat průchodnost a průjezdnost po cestě. Realizací hlavní a vedlejší polní cesty HPC 19 a lokálního biokoridoru nedojde k ovlivnění okolních pozemků stavby. B.2 Mechanická odolnost a stabilita Mechanická odolnost a stabilita je u cest dána jejich konstrukcí a jejich odvodněním. U biokoridoru byl návrh stability koryta posouzen na základě aktuálních údajů ČHMÚ a hydrotechnických výpočtů, které jsou uvedeny v příloze kap. F.2. B.3 Požární bezpečnost S ohledem k charakteru stavby se neřeší. B.4 Hygiena, ochrana zdraví a životního prostředí S ohledem k charakteru stavby se po její realizaci neřeší. Zásady organizace výstavby jsou dány v technické zprávě v kap. E.. B.5 Bezpečnost při užívání S ohledem k charakteru stavby se neřeší.
