BNC100/ BNC160/ BNC200/ BNC300 Nový

Transkript

1 NOVINKY NÁSTROJŮ CZ-69 Nová generace destiček pro obrábění kalené oceli / / / Nový Nový Nová řada povlakovaných VBD Vícebřité VBD Řeže rychle Řeže náklady

2 nástroje Řada SUMIBORON Druhá generace Sumiboron VBD nejlepší řešení pro obrábění kalené oceli. Všeobecně Na základě celosvětového úspěchu soustružení kalené oceli VBD Sumiboron v kombinaci s teplotně a otěru odolným povlakem naneseným na houževnatých substrátech vedoucím k nové generaci vysoce vykonných destiček. Pro dosažení vyšších ekonomických výkonů jsou všechny povlakované destičky vícebřité. Výběrem vhodného s povlakem pro vaši aplikaci získáte nový průmyslový standard v tvrdém soustružení. Typy a použití Typ Druh Použití Charakteristika Tvrdost (Hv) (GPa) TRS (GPa) Mikrostruktura Vysokorychlostní nepřeruš. a lehké přeruš. obrábění Druh pro vysokorychlostní dokončování s nepřerušovaným a lehkým řezem. 29 ~ 32 1,00 ~ 1,10 Povlakovaný Vysokovýkonné a nepřeruš. obrábění Nepřeruš. - přeruš. (Lehké-střední přerušované obrabění) Vysoce přesný druh pro vynikající úpravu povrchu s nepřererušovaným řezem Základní druh pro nízko až vysokorychlostní obrábění s dlouhou životností nástroje - odstraňuje nauhličenou vrstvu při tepelném zpracování komponentů. 31 ~ 33 1,10 ~ 0 33 ~ 35 1,10 ~ 0 Přerušovaný řez (Těžké obrábění) Houževnatý druh pro těžké obrábění s přerušovaným řezem 33 ~ 35 1,15 ~ 5 Rozsah použití Obrábění kalené oceli Těžké Přerušovaný řez Lehké Nepřerušovaný řez Povlak. Cermet Keramika SUMIBORON Tvrdost obrobku (HRC) Použití Kalená ocel Podmínky Vysoce přesné obrábění (1,6 ~ 3,2 Rz) Vysokorychlostní obrábění (HSC) Univerzální (Nepřeruš.řez ~ Lehké s přeruš. řezem) Obrábění s přerušovaným řezem Těžké obrábění s přerušovaným řezem Doporučená řezná rychlost (m/min) l l Nauhličený povrch obrobku 2

3 Nový Povlakovaný SUMIBORON Povlakovaný druh Sumiboron pro vysokorychlostní obrábění kalené oceli Všeobecně Náš druh Sumiboron BNC 100 v měděné barvě je odolný proti před časné plastické deformaci řezné hrany, díky odolnosti vůči vysokým teplotám, které se vyskytují pří obrábění kalené oceli. Tento nový druh obsahuje tepelně odolný substrát a speciální keramický povlak na bázi TiCN pro dosažení požadované jakosti povrchu při dokončení vyšší rychlostí. Ideální pro vysokorychlostní obrábění a vhodný pro lehký přerušovaný řez zaručuje spolehlivý výkon a excelentní životnost nástroje. Přednosti Výkonnost Šířka opotřeb. řezné hrany (mm) 0 0,16 0,12 0,08 0,04 Porovnání opotřebení řezné hrany nepovlak. (Odlupování) Vysokorychlostní obrábění! Vhodné pro obrábění s nepřerušovaným řezem nebo lehké obrábění s přerušovaným řezem při řezné rychlosti vc = 150 ~ 300 m/min. Prodloužená životnost! Keramický povlak odolný proti opotřebení a houževnatý substrát podstatně prodlužují životnost nástroje. Vynikající jakost povrchu! Trvale zaručená jakost povrchu lepší než 6,3 Rz je snadno dosažitelná v podmínkách obrábění s nepřerušovaným řezem a lehkého obrábění s přerušovaným řezem. Knkurenční povlak. (Odlupování) Materiál obrobku: 15CrMo5 (Cementovaná ocel) H RC58-62 Typ VBD: CNGA NC-4 Řezné podmínky: v c = 250 m/min, f = 0,08 mm/ot, d oc = 0,1 mm, Bez chlazení Porovnání drsností povrchu Drsnost povrchu Rz (μm) nepovlak. povlak Materiál obrobku: 15CrMo5 (Cementovaná ocel) H RC58-62 Typ VBD: CNGA NC-4 Řezné podmínky: v c = 250 m/min, f = 0,1 mm/ot, d oc = 0,1 mm, Bez chlazení Nepřerušovaný řez Řezná rychlost (m/min) Rozsah použití Hloubka řezu (mm) Posuv (mm/ot) BNC 100 0,1 0,3 0,5 0,1 0,3 Přerušovaný řez Řezná rychlost (m/min) Zatížení břitu Četnost přerušení BNC 100 Lehké Střední Těžké Doporučené řezné podmínky v c (m/min) l f (mm/rev) d oc (mm) 0,03-0,03-0,3 Chlazení... Nepřerušovaný řez: bez chlazení nebo s chlazením Přerušovaný řez: bez chlazení 3

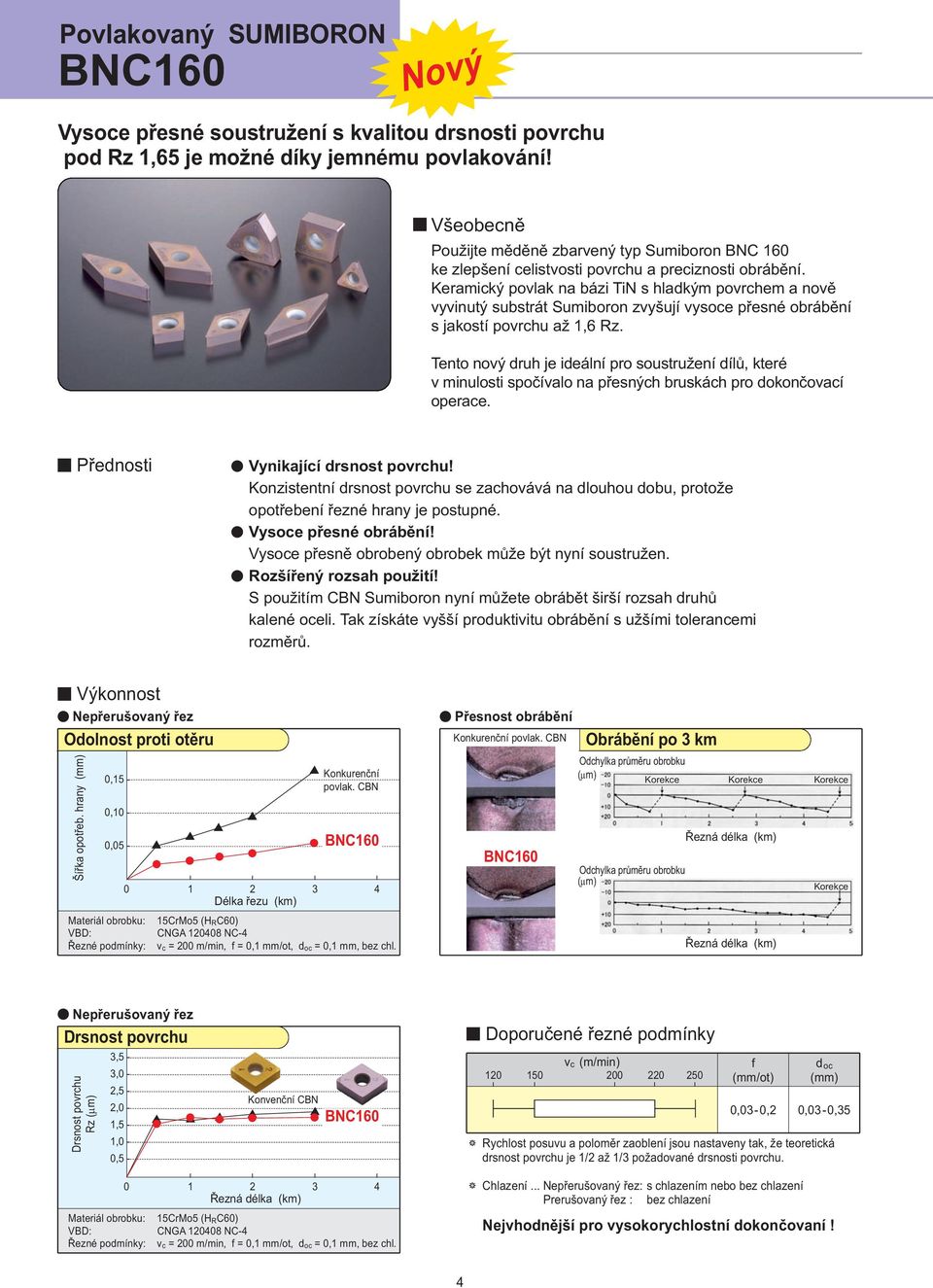

4 Povlakovaný SUMIBORON Nový Vysoce přesné soustružení s kvalitou drsnosti povrchu pod Rz 1,65 je možné díky jemnému povlakování! Všeobecně Použijte měděně zbarvený typ Sumiboron BNC 160 ke zlepšení celistvosti povrchu a preciznosti obrábění. Keramický povlak na bázi TiN s hladkým povrchem a nově vyvinutý substrát Sumiboron zvyšují vysoce přesné obrábění s jakostí povrchu až 1,6 Rz. Tento nový druh je ideální pro soustružení dílů, které v minulosti spočívalo na přesných bruskách pro dokončovací operace. Přednosti Vynikající drsnost povrchu! Konzistentní drsnost povrchu se zachovává na dlouhou dobu, protože opotřebení řezné hrany je postupné. Vysoce přesné obrábění! Vysoce přesně obrobený obrobek může být nyní soustružen. Rozšířený rozsah použití! S použitím Sumiboron nyní můžete obrábět širší rozsah druhů kalené oceli. Tak získáte vyšší produktivitu obrábění s užšími tolerancemi rozměrů. Výkonnost Nepřerušovaný řez Odolnost proti otěru Šířka opotřeb. hrany (mm) 0,15-0,10-0,05 - povlak Délka řezu (km) Materiál obrobku: 15CrMo5 (H RC60) VBD: CNGA NC-4 Řezné podmínky: v c = 200 m/min, f = 0,1 mm/ot, d oc = 0,1 mm, bez chl. Přesnost obrábění povlak. Obrábění po 3 km Odchylka průměru obrobku (μm) Korekce Korekce Odchylka průměru obrobku (μm) Korekce Korekce Nepřerušovaný řez Drsnost povrchu Drsnost povrchu Rz (μm) 3,5-3,0-2,5-2,0-1,5-1,0-0,5 - Konvenční Doporučené řezné podmínky v c (m/min) l f (mm/ot) d oc (mm) 0,03-0,03-0,35 Rychlost posuvu a poloměr zaoblení jsou nastaveny tak, že teoretická drsnost povrchu je 1/2 až 1/3 požadované drsnosti povrchu Materiál obrobku: 15CrMo5 (H RC60) VBD: CNGA NC-4 Řezné podmínky: v c = 200 m/min, f = 0,1 mm/ot, d oc = 0,1 mm, bez chl. Chlazení... Nepřerušovaný řez: s chlazením nebo bez chlazení Prerušovaný řez : bez chlazení Nejvhodnější pro vysokorychlostní dokončovaní! 4

5 Povalkovaný SUMIBORON Vynikající odolnost proti lomu a proti opotřebení! Předvídatelná životnost nástroje na velkém množství aplikací! Všeobecně Naše stříbrně zabarvená VBD Sumiboron druhu poskytuje bezpečné a spolehlivé obrábění s předvídatelnou životností nástroje. Nově vyinutý řezný materiál se zvýšenou pevností břitu má keramický povlak na bázi TiAlN, čímž dosahuje vynikající odolnosti proti otěru a prodloužené životnosti nástroje i v podmínkách přerušovaného řezu. Tento druh je zejména vhodný pro středně rychlé obrábění nauhličených povrchů. Přednosti Předvídatelná životnost nástroje! Prodloužená životnost nástroje se uplatní i při vysokorychlostním obrábění díky vynikající odolnosti proti otěru. Široký rozsah použití! Sumiboron je vhodný pro nízkorychlostní až vysokorychlostní obrábění s přerušovaným řezem. Nově vyvinutá technologie pájení maximalizuje pevnost břitu. Díky tomu je Sumiboron vhodný pro přerušované i nepřerušované řezy. Výkonnost Nepřerušovaný řez Šířka opotřebení hrany (mm) 0,10-- 0,05-- BNX10 l l l Materiál obrobku: 15CrMo5 (H RC58-62) VBD: CNGA NC-4 Řezné podmínky: v c = 200 m/min, f = 0,1 mm/ot, d oc = 0,1 mm, bez chlazení Přerušovaný řez BNX10 Materiál obrobku: VBD: Řezné podmínky: Lom (5%) Lom (25%) Srovnání poměrné životnosti nástoje ( = 100%) 15CrMo5 (H RC58-62) CNGA NC-4 v c = 200 m/min, f = 0,1 mm/ot, d oc = 0,1 mm, bez chlazení se vyznačuje vynikající odolností proti opotřebení a lomovou odolností ve srovnání s typem BNX10. Rozsah použití Řezná rychlost (m/min) BNC 100 Doporučené řezné podmínky v c (m/min) Chlazení... Nepřerušovaný řez: Přerušovaný řez: f (mm/ot) d oc (mm) 0,03-5 0,05-0,5 bez chlazení nebo s chlazením bez chlazení Přerušovaný řez Lehký Střední Těžký Může být použit ve velké řadě aplikací, od nízkorychlostního po vysokorychlostní obrábění. 5

6 Povlakovaný SUMIBORON Povlakovaný pro těžké obrábění tvrdých materiálů s přerušovaným řezem Všeobecně Typ Sumiboron se zlatým povlakem je vhodný pro zpracování kalených součastí s přerušovaným řezem. Nový houževnatý substrát v kombinaci s pevným a otěruodolným povlakem pokrývá oblast aplikací, kde je povrch přerušen drážkami, otvory, zápichy atd. Přednosti Stabilní životnost nástroje! Houževnatý substrát a otěruodolný povlak umožňuje stabilní životnost nástroje při náročném přerušovaném řezu. Vynikající preciznost obrábění! Otěruodolný povlak chrání břit před prvotním poškozením - rozměrová přesnost a výborná drsnost povrchu. Rozšířený rozsah použití! BNC 300 zvyší životnost nástroje v širokém rozsahu aplikací od plynulého po težce přerušovaný řez. Výkonnost Nepřerušovaný řez Šířka opotřebení hrany (mm) 0,1 -- 0, , , ,02 -- BN300 l 0 0,5 1 1,5 2 2,5 Materiál obrobku: 20Cr4 (H RC62-64) Řez. podmínky: v c = 120 m/min, f = 0,1 mm/ot, d oc = mm VBD: CNGA NC-4 Bez chlazení Těžký přerušovaný řez BN300 l l l Počet nárazů před lomem Materiál obrobku: 20Cr4 (H RC58-62), drážka U Řez. podmínky: v c = 100 m/min, f = 0,1 mm/ot, d oc = mm VBD: CNGA NC-4 Bez chlazení Doporučená oblast obrábění Nízká a střední řezná rychlost ( Vc= ~150 m/min) Řezná rychlost (m/min) 300 BNC Doporučené řezné podmínky Doporučené podmínky v c (m/min) f (mm/ot) d oc (mm) 0,03-0,3 0,03- Síla přerušení Četnost přerušení lehké sřední těžké Chlazení... doporučeno obrábění bez chlazení. Zatížení břitu (průběh) 6

7 Povlakovaný SUMIBORON Jednorázové VBD C/D G-Class SumiBoron (, s více hranami na jedno použití) Tvar ISO Č.kat. r CCGW NC-2 CCGW NC-2 CCGW NC-2 H Povlakovaný H Kalená ocel s 2 hranami CCGW 09T302 NC-2 CCGW 09T304 NC-2 CCGW 09T308 NC-2 CC l ød (IC) s d ,45 6,35 2,38 2,8 09T3-- 9,7 9,525 3,97 4,4 CCGW 09T304 NC-W-2 CCGW 09T308 NC-W-2 ( Typ Wiper ) s 4 hranami CNGA NC-4 CNGA NC-4 CNGA NC-4 CNGA NC-W-4 CNGA NC-W-4 CN l ød (IC) s d 1 (Typ Wiper) ,9 12,7 4,76 5,5 Break Master - SV S utvařečem na jedno použití s 4 hranami CNGG N-SV NC4 CNGG N-SV NC4 CNGG N-SV NC4 s 2 hranami DCGW NC-2 DCGW NC-2 DCGW NC-2 DCGW 11T302 NC-2 DCGW 11T304 NC-2 DCGW 11T308 NC-2 DC l ød (IC) s d ,75 6,35 2,38 2,8 11T3-- 11,6 9,525 3,97 4,4 DNGA NC-2 DNGA NC-2 DNGA NC-2 s 2 hranami s 4 hranami DNGA NC-4 DNGA NC-4 DNGA NC-4 DN l ød (IC) s d ,6 9,525 4,76 3, ,5 12,7 6,35 5,16 Break Master - SV S utvařečem na jedno použití s 4 hranami DNGG N-SV NC4 DNGG N-SV NC4 DNGG N-SV NC4 = Na skaldě 7 Obsah balení a příklad objednávky: 1 kus TNGA NC-6, BNC80

8 Povlakovaný SUMIBORON Jednorázové VBD S/T/V/W/Z G-Class SumiBoron (, s více hranami na jedno použití) Tvar ISO Č.kat. r H Povlakovaný H Kalená ocel s 4 hranami SNGA NC-4 SNGA NC-4 SN l ød (IC) s d ,7 12,7 4,76 5,16 TCGW NC TCGW NC TCGW NC TCGW NC TCGW NC TCGW 16T304 NC-3 TCGW 16T308 NC-3 TC l ød (IC) s d ,62 5,56 2,38 2, ,0 6,35 2,38 2,8 16T3-- 16,5 9,525 3,97 4,3 s 3 hranami s 6 hranami TNGA NC-6 TNGA NC-6 TNGA NC-6 TN l ød (IC) s d ,5 9,525 4,76 3,81 TPGW NC TPGW NC TPGW NC TPGW NC Break Master - SV TP l ød (IC) s d ,2 4,76 2,39 2, ,0 6,35 3,18 3,4 S utvařečem na jedno použití s 6 hranami TNGG N-SV NC6 TNGG N-SV NC6 TNGG N-SV NC6 VBGW NC VBGW NC VBGW NC VBGW NC-2 VBGW NC-2 VBGW NC-2 VB l ød (IC) s d ,0 6,35 2,38 2, ,6 9,525 4,76 4,4 s 2 hranami ZNEX NC ZNEX NC ZNEX NC ZN l ød (IC) s d ,76 1,59 2,3 = Na skladě 8 Obsah balení a příklad objednávky: 1 kus TNGA NC-6, BNC80

9 Typ Break Master SV a VBD Wiper na jedno použití Řada SUMIBORON Sumiboron VBD s utvařečem třísky Typ Break Master SV 4 Charakteristiky Nový inovační koncept celosvětově první s utvařečem třísky na břitu. Efektivně láme třísku Vyjímečná kontrola třísky při použití Sumiboron pro odstraňování nauhličených vrstev. Unikátní tvar utvařeče rozšiřuje aplikační oblast Sumiboron do nižších tvrdostí obrobku Rozsah použití Příklady použití Odstranění vnější nauhličené vrstvy Hloubka řezu (mm) 0,9 0,6 0,3 Typ SV 0 0,1 0,3 Posuv (mm/ot) Doporučené řezné podmínky Řezná rychlost (m/min) * Při soustružení tepelně zpracované oceli tvrdší než H RC50 hloubka řezu nemá přesahovat 0,5 mm. Efektivní kontrola třísky utvařečem Break Master zabraňuje zastavení výroby z důvodů: nesprávných rozměrů obrobku, poškození obrobku, nebo poškození řezné hrany. Zvyšuje životnost - snižuje náklady Materiál obrobku: 42CrMo4, Cementov. ocel (hřídel) VBD: CNGG120408N-SV NC4 () Podmínky: v c=150m/min, f=0,15mm/ot, d oc=0,5mm, x 2 průchody, s chlaz. Break Master SV (bez utvařeče) Konk.(bez utvařeče) Životnost = 200 ks Životnost = 200 ks Životnost = 200 ks Sumiboron VBD Wiper Charakteristiky VBD Sumiboron Wiper zlepšuje jakost povrchu. Dokončení povrchu je shodné s hodnotami dosaženými broušením Nízký takt stroje - snížení nákladů na dokončení VBD typu Wiper Normální VBD Účel břitu Wiper Obrobek VBD Obrobek Posuv Stírací hrana Posuv Směr posuvu Nejvyšší bod Směr posuvu Nejvyšší bod Drsnost povrchu s VBD Wiper Profil drsnosti povrchu Dokončování (f=0,15mm/ot) VBD Wiper (r=) Obrábění s vys.posuvem (f=5mm/ot) Normální VBD (r=) Dokončování (f=0,15mm/ot) Obrábění s vys.posuvem (f=5mm/ot) Drsnost povrchu R 0,6µm 1,0µm 3,5µm 9,8µm Z 9

10 Prodejce: (Germany) SUMITOMO ELECTRIC Hartmetall GmbH Siemensring 84, D Willich Tel. ( 02154) , FAX (02154) Info@SumitomoTool.com Internet: (Česká republika) SUMITOMO ELECTRIC Hartmetall GmbH organizační složka Vokovice, Lužná 2 / 716, Praha 6 Tel , FAX Info@SumitomoTool.com Internet: 09/08-CZ
