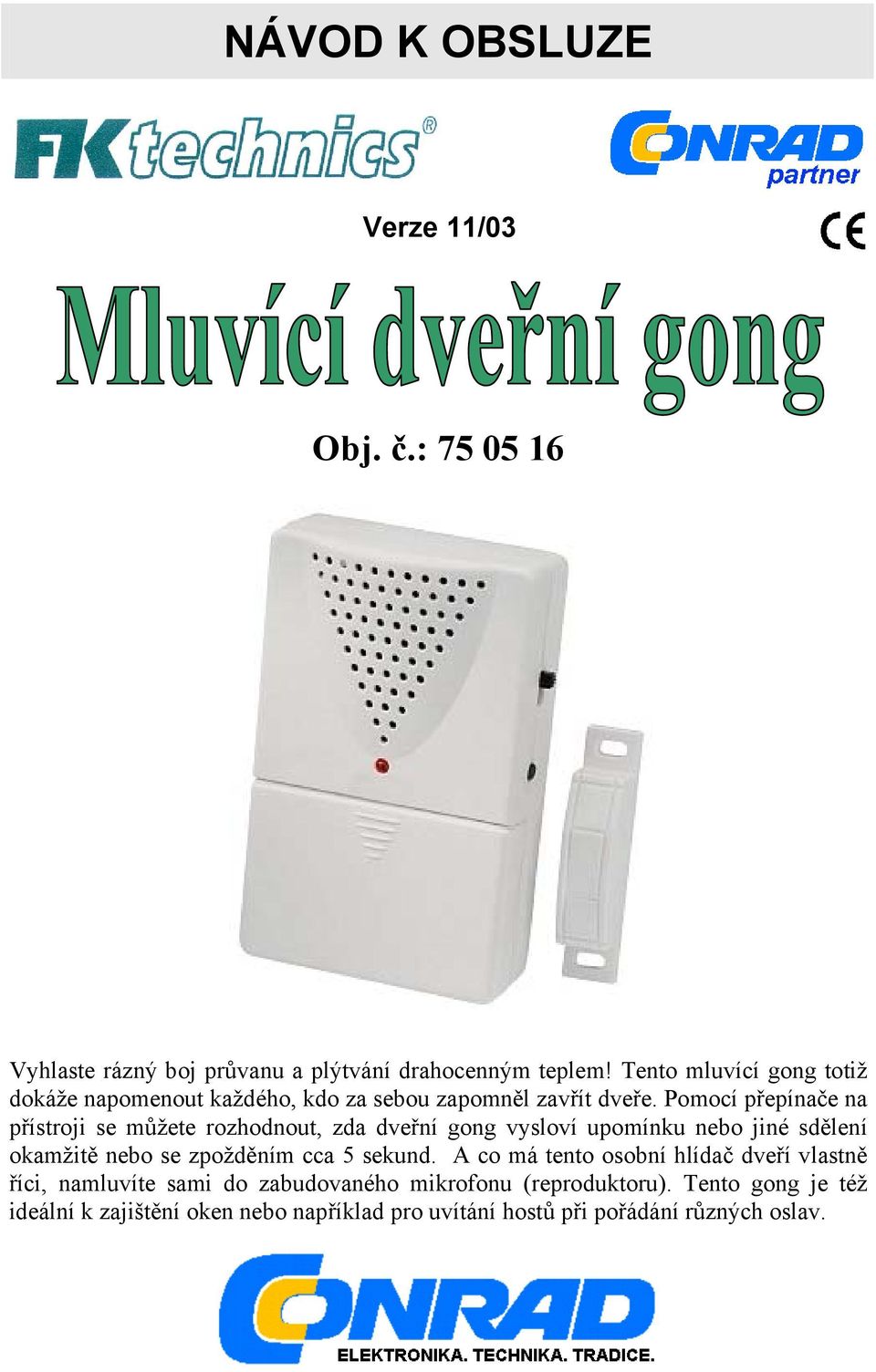

1 NÁVOD K OBSLUZE Verze 11/03 Obj. č.: Vyhlaste rázný boj průvanu a plýtvání drahocenným teplem! Tento mluvící gong totiž dokáže napomenout každého, kdo za sebou zapomněl zavřít dveře. Pomocí přepínače na přístroji se můžete rozhodnout, zda dveřní gong vysloví upomínku nebo jiné sdělení okamžitě nebo se zpožděním cca 5 sekund. A co má tento osobní hlídač dveří vlastně říci, namluvíte sami do zabudovaného mikrofonu (reproduktoru). Tento gong je též ideální k zajištění oken nebo například pro uvítání hostů při pořádání různých oslav.

2 Obsah Strana 1. ÚVOD ÚČEL POUŽITÍ PŘÍSTROJE BEZPEČNOSTNÍ PŘEDPISY SOUČÁSTI DVEŘNÍHO GONGU VLOŽENÍ (VÝMĚNA) BATERIÍ ZPŮSOB PROVEDENÍ ZÁZNAMU (NAHRÁNÍ SDĚLENÍ) MONTÁŽ GONGU UVEDENÍ GONGU DO PROVOZU TECHNICKÉ ÚDAJE

3 1. Úvod Vážení zákazníci, děkujeme Vám za Vaši důvěru a za nákup našeho mluvícího dveřního gongu. Tento výrobek odpovídá současnému stavu techniky a splňuje požadavky platných evropských a národních norem. U výrobku byla doložena shoda s příslušnými normami a směrnicemi. Odpovídající prohlášení a doklady jsou uloženy u výrobce. Abyste přístroj uchovali v dobrém stavu a zajistili jeho bezpečný provoz, je třeba, abyste dodržovali tento návod k obsluze! 2. Účel použití přístroje Tento dveřní gong s reprodukcí zaznamenaného hlasu slouží ke kontrole vstupů (vchodů) do domů, skladů nebo do kanceláří atd. K napájení přístroje slouží tři mikrobaterie 1,5 V typu AAA (tyto baterie nejsou součástí dodávky přístroje.. Protože pouzdro gongu není vodotěsné, je jeho venkovní použití omezené. Nevystavujte tento přístroj přílišné vlhkosti a nepoužívejte jej například v koupelnách. Jiný, než výše uvedený způsob použití, by mohl být příčinou poškození výrobku. Dodržujte bezpodmínečně bezpečnostní předpisy! 3. Bezpečnostní předpisy Vzniknou-li škody nedodržením tohoto návodu k obsluze, zanikne nárok na záruku! Neručíme za následné škody, které by z toho vyplynuly. Z bezpečnostních důvodů a důvodů registrace (CE) nesmí být výrobek přestavován a nesmějí být prováděny žádné změny v jeho zapojení. Tento přístroj a baterie nepatří do rukou malých dětí. Při vkládání baterií dejte pozor na jejich správnou polaritu. Vyteklé nebo jinak poškozené baterie nesmějí být dále používány, neboť mohou způsobit poleptání pokožky. Baterie nesmějí být zkratovány a odhazovány do ohně.nebo dobíjeny. Ve všech těchto případech hrozí nebezpečí exploze. Pokud nebudete dveřní gong delší dobu používat, vyndejte z něj baterie. Mohly by vytéci a způsobit poškození přístroje. Přečtěte si prosím pozorně tento návod k obsluze před prvním použitím tohoto gongu. 3

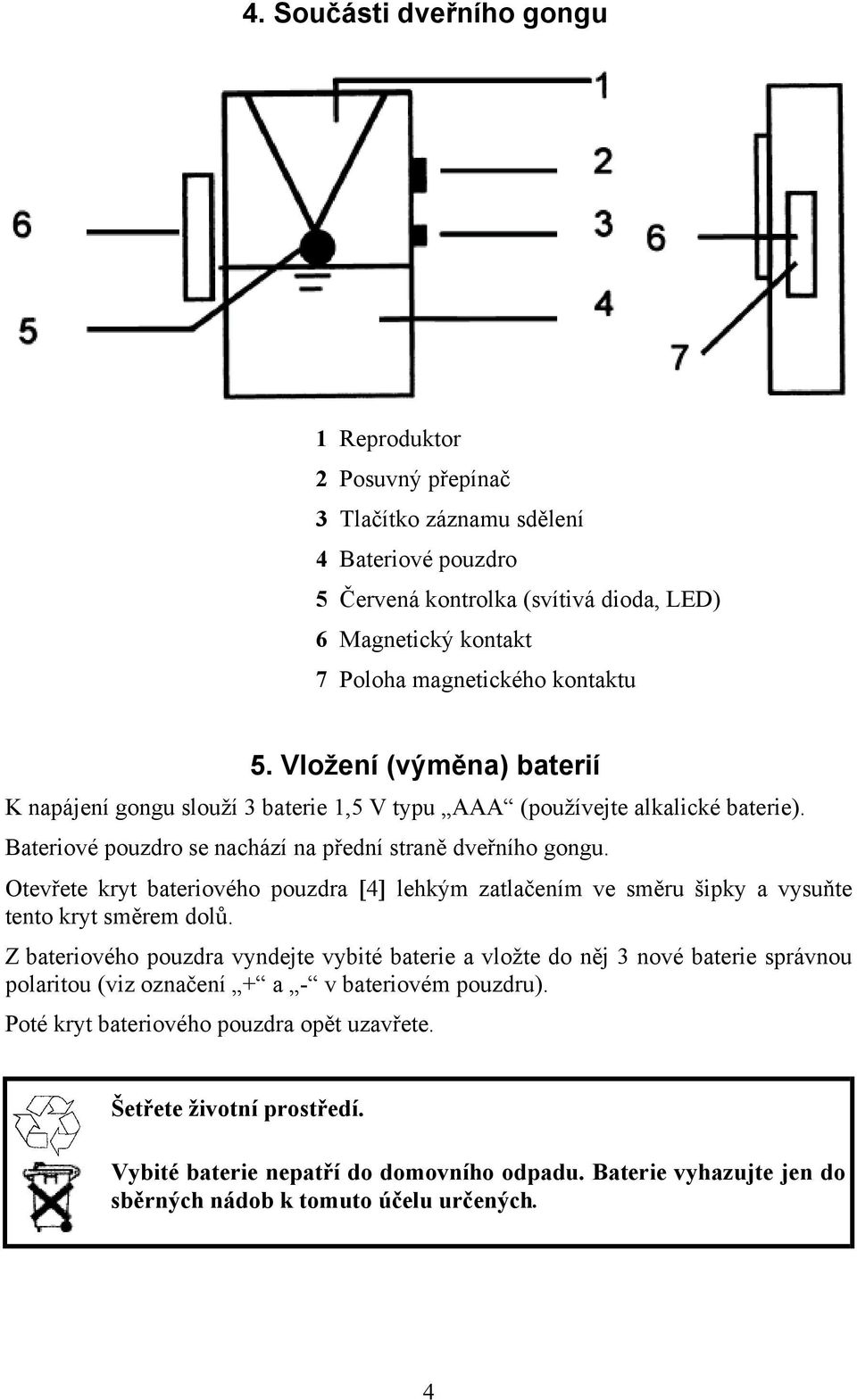

4 4. Součásti dveřního gongu 1 Reproduktor 2 Posuvný přepínač 3 Tlačítko záznamu sdělení 4 Bateriové pouzdro 5 Červená kontrolka (svítivá dioda, LED) 6 Magnetický kontakt 7 Poloha magnetického kontaktu 5. Vložení (výměna) baterií K napájení gongu slouží 3 baterie 1,5 V typu AAA (používejte alkalické baterie). Bateriové pouzdro se nachází na přední straně dveřního gongu. Otevřete kryt bateriového pouzdra [4] lehkým zatlačením ve směru šipky a vysuňte tento kryt směrem dolů. Z bateriového pouzdra vyndejte vybité baterie a vložte do něj 3 nové baterie správnou polaritou (viz označení + a - v bateriovém pouzdru). Poté kryt bateriového pouzdra opět uzavřete. Šetřete životní prostředí. Vybité baterie nepatří do domovního odpadu. Baterie vyhazujte jen do sběrných nádob k tomuto účelu určených. 4

5 6. Způsob provedení záznamu (nahrání sdělení) 1. Přepněte posuvný přepínač [2] do polohy 0 nebo 5. Stiskněte a podržte stisknuté tlačítko záznamu [3]. Na přední straně dveřního gongu se rozsvítí červená kontrolka [5]. 2. Namluvte nyní do reproduktoru Vaše sdělení, například: Zavřete dveře, prosím, Dobrý den, Buďte srdečně vítáni na naší oslavě atd. Pamatujte přitom na to, že máte k namluvení sdělení (pro pořízení záznamu) pouze maximálně 10 sekund. Mluvte do reproduktoru z malé vzdálenosti normální hlasitostí zřetelně a pomalu. 3. Po ukončení namluvení sdělení uvolněte tlačítko záznamu [3]. Po uvolnění tohoto tlačítka přestane na přední straně gongu svítit červená kontrolka [5]. 7. Montáž gongu Připevněte tento gong pomocí oboustranného lapícího pásu na dveře (asi ve výši hlavy) a hned vedle na rám dveří připevněte magnetický kontakt [6] (viz vyobrazení a označení na pouzdru gongu). Tento magnetický kontakt můžete připevnit i pomocí šroubů. V případě nutnosti použijte i vodné hmoždinky. Při vrtání potřebných otvorů dejte pozor na to, abyste nenavrtali žádná elektrická nebo jiná vedení. 8. Uvedení gongu do provozu Přepněte posuvný přepínač [2] do polohy 0 nebo 5. Jakmile nyní někdo otevře dveře, ozve se z reproduktoru přístroje Vámi namluvené sdělení. Bude-li posuvný přepínač [2] přepnut do polohy 0, ozve se toto sdělení okamžitě po otevření dveří. Bude-li posuvný přepínač [2] přepnut do polohy 5, ozve se toto sdělení až po uplynutí cca 5 sekund. V poloze přepínače [2] OFF (vypnuto) je mluvící dveřní gong vypnut. Při otevření dveří v tomto případě nedojde k přehrání Vašeho namluveného sdělení. Nebudete-li spokojení s kvalitou nahrávky Vašeho sdělení při jeho reprodukci, pak proveďte namluvení Vašeho sdělení znovu. Doporučujeme Vám v tomto případě změnu vzdálenosti od reproduktoru a případně i změnu hlasitosti při nahrávání Vašeho sdělení. Eventuálně udělejte několik pokusů, dokud nebudete s přehráním Vašeho sdělení náležitě spokojeni. Napájení: 9. Technické údaje 4,5 V (3 baterie 1,5 V typu AAA ) Odběr proudu: Max. cca 250 ma; pohotovostní režim: cca 500 µa Doba trvání sdělení: Aktivace gongu: Vzdálenost magnetu a gongu: Rozměry (š x v x h): Magnetický kontakt: Cca 10 sekund 0 nebo 5 sekund podle nastavení < 5 mm 55 x 90 x 27 mm 12 x 52 x 16 mm 5
