PROJEKT INTERIERU SYNAGOGY VE KYNI.p.105, K.Ú. KYN. Nábytek a dopl ky

Transkript

1 PROJEKT INTERIERU SYNAGOGY VE KYNI.p.105, K.Ú. KYN Nábytek a dopl ky

2 INVESTOR : OBEC KYN 2, KYN AUTOR: H3T architekti kontakt: info@h3t.cz MgA. Vít Šimek : tel vitek.simek@h3t.cz MgA. Št pán eho : tel stepan.rehor@h3t.cz adresa: studio Trafo, ulice erpadlová 4b, Praha 9-Vyso any, SEZNAM P ÍLOH: A) VÝKRESOVÁ ÁST B) GRAFICKÁ P ÍLOHA C) POLOŽKOVÝ ROZPO ET

3

4

5

6

7

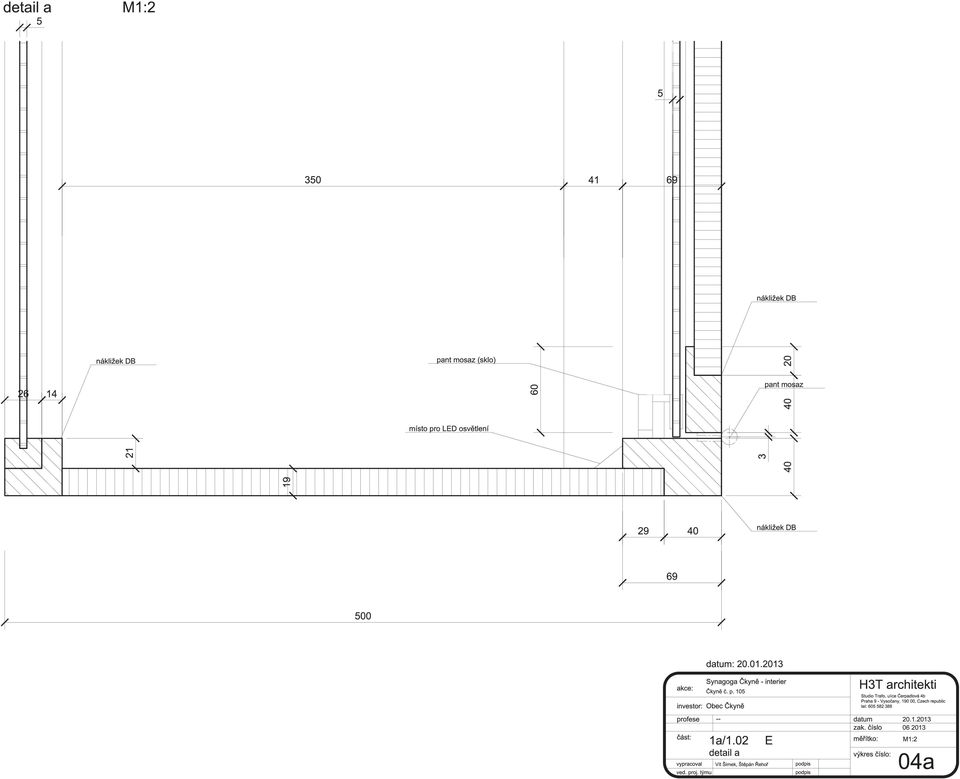

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29 GRAFICKÁ P ÍLOHA

30 použito: 1a/1.02 závěs pro skleněné dveře, pravý, levý Pro vložené skleněné dveře Z profilové mosazi, vrtaný a frézovaný Tloušťka skla 4,5-6,5 mm Otvor ve skle ø 19 mm, připevněno stavěcí maticí se zářezy Automatické vyrovnání tolerance tloušťky skla Pro rozteč otvorů 32 mm Odolné vůči oxidaci Aretace při úhlu otevření cca 105 Jednotlivé části závěsu se montují odděleně Snímatelné dveře s bezpečnostními prvky proti vysazení dveří ze závěsů Díly dveří a rámu zajištěny pojistným šroubem Výškové seřízení cca 2 mm Boční seřízení cca 2,5 mm Krytka ø 25 mm Mosaz Příklad montáže Vrtání skla Seřízení do stran 17,5 plastové podložky ,2 24 4,5-6,5 4 min. 0,5 mm mezera skleněné dveře 10 Připevněno vruty průměr 3,5 mm se zápustnou hlavou ø25 max. 29

31 použito: 1a/1.02, 1i/ 1.05, 1b/ 1.02 nábytkový závěs rovný pro vložené dveře, levý / pravý l 80 mm Kloub průměr 11 mm Tloušťka patky 2 mm Z profilové mosazi, vrtaný a frézovaný S ocelovým čepem a mezikroužkem Mosaz Délka závěsu 80 mm Příklad montáže bok mm mezera dveře 2 13 ø ,5 Připevněno vruty se zápustnou hlavou průměr 3 DIN 97

32 použito: 1a/1.02 zámek na sklo s protikusem ø26 ø32 zdvih 13,5 3 13,5 10, ø12 ø10 ø8

33 použito: 1a/1.02, 1h/ 1.04, 1g/1.04, 1i/ 1.05, 1e/ 2.03, 1f/ 2.03, 1g/ 2.03, 1f/ 1.03 plstěná podložka samolepící Plstěná podložka, samolepící Cca 100 x 200 mm Tloušťka ca. 4,5 mm Bílá nebo hnědá Sada obsahuje: 5 ks plstěných podložek 200 4,5 100 Barva Obj. číslo Balení bílá sada hnědá sada

34 podpěrka skleněné police s návlekem použito: 1a/1.02

35 použito: 1a/1.02, 1i/ 1.05, 1b/ 1.02 přítlačný magnet s protikusem, d 14 mm ø14 ø13,6 1,4 15

36 (sada pravý a levý) plnovýsuv pro dřevěné zásuvky s drážkovým bokem, silent system, délka zásuvky 400 mm, 600 mm použito: 1a/1.02, 1f/1.03

37 nábytkový závěs 300 pravý / levý, rovný, upevněno vruty hlava 3 DIN 97, délka závěsu 60 mm použito: 3d/ 3e/ 1.02 Kloub průměr 8 mm Tloušťka patky 1,7 mm Z profilové mosazi, vrtaný a frézovaný S ocelovým čepem a vyfrézovanými otvory pro zápustné vruty, bez mezikroužku Mosaz Příklad montáže Délka závěsu 60 mm ,5 22,5 2 bok 60 22, mm mezera dveře 13 ø8 40 4,5 Připevněno vruty se zápustnou hlavou průměr 3 DIN 97 1, ,5

38 plstěný kluzák, kulatý samolepící, bílý d 17 mm, výška 4,5 mm použito: 3d/ 3e/ 1.02 Plstěný kluzák kulatý, samolepící Tloušťka cca. 4,5 mm Bílá ø mm Obj. Balení číslo Balení 17 01/ / / / ø 4,5

39 sada kování pro výklopná víka, ( pravý a levý pant) použito: 1c/ 1.02 Kování pro výklopná víka Pro výklopná víka nebo sedáky Úhel otevření 95 Kování se otevře tak, že víko zůstane stát v otevřené poloze Čalounění může mít tloušťku až 50 mm Otvory v konzole mají tvar klíčové dírky a usnadňují tak zavěšení a seřízení víka při montáži Dodává se jen jako sada sestávající z jednoho pravého a jednoho levého kování Ocel pasivovaná modře max

40 plastová podložka použito: 1c/ 1.02

41 spojovací šroub VHS 32, závitové pouzdro 35 mm, šroub M4 x 15 mm použito: 1h/ 1.04 Spojovací šrouby VHS 32 Ozdobné spojovací kování korpusu s vysokou pevností spoje Průměr vrtání 5 mm Závitová pouzdra jsou 27 nebo 35 mm dlouhá. Závit je přesazený dozadu a usnadňuje tak sešroubování. Šroub M4 x 15 mm, ocel niklovaná Závitové pouzdro, ocel niklovaná Položka Tloušťky dřeva Obj. číslo Balení mm VHS 32/ /100 VHS 32/ /100 tloušťka dřeva ø5

42 lžičková podpěrka police s pouzdrem použito: 1h/ 1.04, 1i/ 1.05

43 krytka hnědá d vrtání 8 mm, béžová použito: 1h/ 1.04, 1i/ 1.05, 1b/ 1.02 Krytka Průměr vrtání 8 mm Plast 6,5 ø13

44 stolový závěs k zapuštění použito: 1i/ 1.05 Z profilového materiálu, vrtaný a frézovaný Dva pevné ocelové kolíky a dvojitý kloub Polokruhovité patky závěsu k zapuštění Mosaz Povrchová úprava Obj. číslo Balení leštěná mosaz /20 leštěná niklovaná mosaz /20 Příklad montáže 2 6 7,8 7, Připevňuje se vruty se zápustnou hlavou ø 4 DIN

45 zámek kontejnerový centrální, pravý celokovový použito: 1f/ 1.03

46 židle pro obsluhu a studovnu počet celkem 6ks použito: 1e barva: černá Celková výška: 84cm Sedadlová výška: 46cm Šířka sedadla: 40,5cm Hloubka sedadla: 40,5cm Váha: 4,42kg Objem: 0,13m3 Materiál: dřevo - buk Sedák: dřevěný

47 stojan výtvarný empora - galerie počet celkem 10ks použito: 3b/2.00 barva: přírodní - buk Celková výška cca: 160cm Šířka cca: 60cm Hloubka cca: 10cm Váha: 4,0kg Materiál: dřevo - buk Posun podpěrného korýtka pro plátno je zajištěn pomocí objímky a šroubů. Pohyblivá je podpěrná lišta a fixační jezdec.

48 závěsný výstavní systém info, empora, chodba použito: 3a/2.00, 1.03, 2.02

49 mont ážt openípodl av i c e početcel kem 3ks,t ěl esazakoupenaj akosoučástpř edcházej í císt avebnír ekonst r ukce

50 125ks
