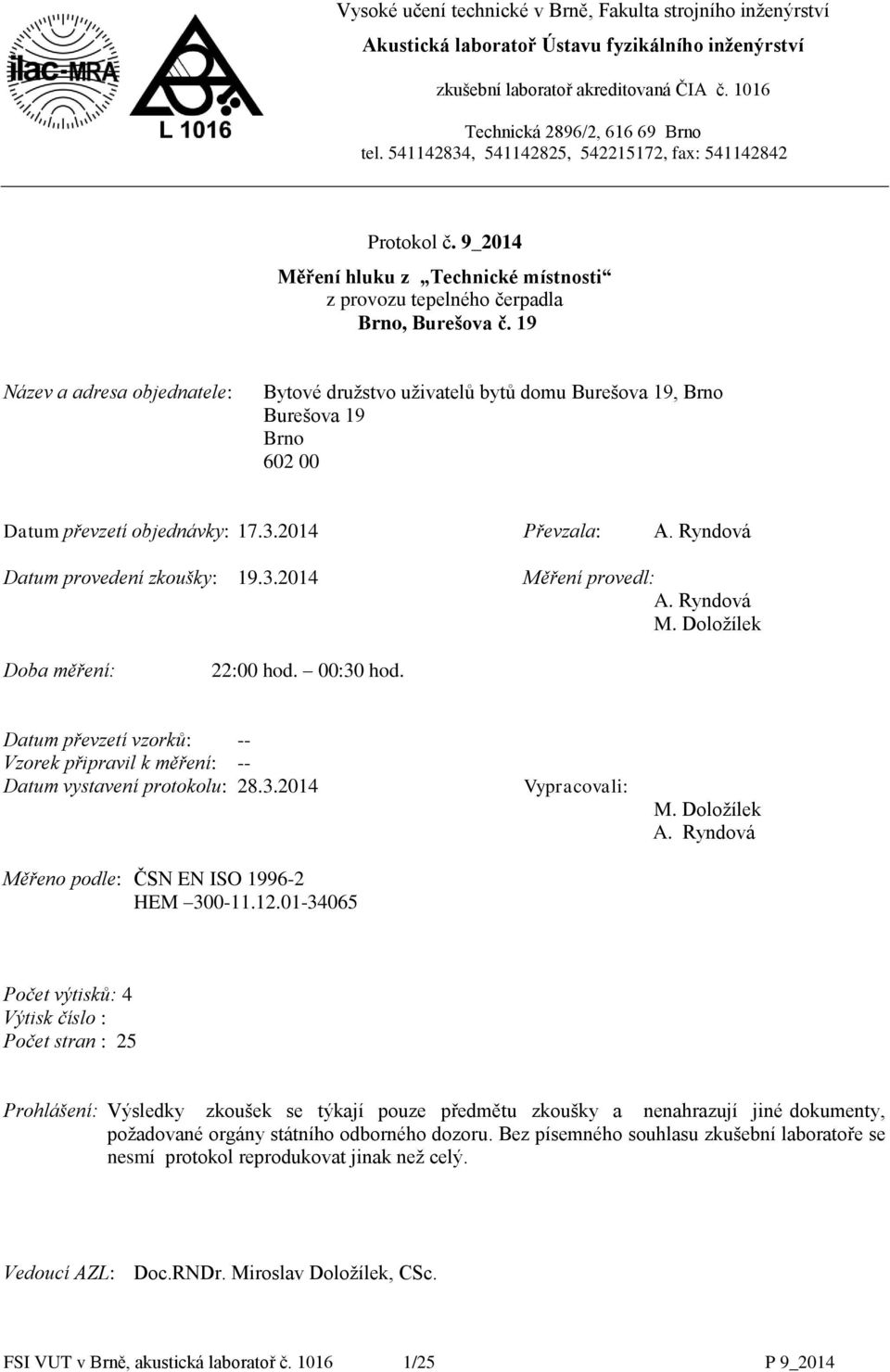

1 Vysoké učení technické v Brně, Fakulta strojního inženýrství Akustická laboratoř Ústavu fyzikálního inženýrství zkušební laboratoř akreditovaná ČIA č Technická 2896/2, Brno tel , , , fax: Protokol č. 9_2014 Měření hluku z Technické místnosti z provozu tepelného čerpadla Brno, Burešova č. 19 Název a adresa objednatele: Bytové družstvo uživatelů bytů domu Burešova 19, Brno Burešova 19 Brno Datum převzetí objednávky: Převzala: A. Ryndová Datum provedení zkoušky: Měření provedl: A. Ryndová M. Doložílek Doba měření: 22:00 hod. 00:30 hod. Datum převzetí vzorků: -- Vzorek připravil k měření: -- Datum vystavení protokolu: Měřeno podle: ČSN EN ISO HEM Vypracovali: M. Doložílek A. Ryndová Počet výtisků: 4 Výtisk číslo : Počet stran : 25 Prohlášení: Výsledky zkoušek se týkají pouze předmětu zkoušky a nenahrazují jiné dokumenty, požadované orgány státního odborného dozoru. Bez písemného souhlasu zkušební laboratoře se nesmí protokol reprodukovat jinak než celý. Vedoucí AZL: Doc.RNDr. Miroslav Doložílek, CSc. FSI VUT v Brně, akustická laboratoř č /25 P 9_2014

2 Obsah strana 1. Přehled základních údajů Uspořádání měření Zdroje hluku, zkušební podmínky, akustické prostředí Použité předpisy Měřicí přístroje Metodika měření strategie měření Výsledky Nejistota měření Hodnocení výsledku zkoušky Administrativní údaje FSI VUT v Brně, akustická laboratoř č /25 P 9_2014

3 1. Přehled základních údajů Na základě objednávky bytového družstva ze dne bylo provedeno měření hluku z provozu oběhového a tepelného čerpadla situovaného v suterénu bytového domu na ul. Burešova č. 19, Brno. Měření hluku bylo provedeno v nejexponovanějším bytě, který se nachází v 1.NP nad místností, ve které je umístěno tepelné čerpadlo. Pod oknem bytu je ve fasádě budovy zabudován nádech tepelného čerpadla. Provoz: denní a noční Měření byli přítomni: MUDr. Jana Martinková za objednatele zkoušky, majitelé bytu č. 2, Fraňkovi Účel měření: podklad ke kolaudaci Popis zdrojů hluku: Tepelné čerpadlo BUDERUS WPL 25i je umístěno v samostatné místnosti, která byla vybudována okolo čerpadla z pórobetonu. Stěny obepínají těsně tepelné čerpadlo a připojené rozvody vzduchu ústící do fasády domu nad okolním terénem. Na podlaze je hladký beton, vstup tvoří dveře z lamina v ocelové zárubni. Rozvod vzduchu Tepelné čerpadlo V místnosti tepelného čerpadla bylo naměřeno: LAeq = 55dB, LAmax = 58dB Tepelné čerpadlo tepelný výkon při A2/W35 provoz 2 kompresory/1 kompresor: 24,0/13,2 kw, maximální výstupní teplota topné vody 60 C, objemový průtok vzduchu 7800 m 3 /h, rozměry: 795 mm x 1887 mm x 1285 mm. Měřeno při maximálním provozním režimu. FSI VUT v Brně, akustická laboratoř č /25 P 9_2014

4 Vodní (oběhová) čerpadla související s provozem tepelného čerpadla jsou umístěny v technické místnosti nacházející se rovněž ve sklepní části domu, Jedná se o místnost bez oken, podlaha hladký beton, stěny omítnuté. Čerpadlo č.1 oběhové čerpadlo pro topení, typ CALIO , max. výkon 160W, číslo výrobku: , výr.čís.: , KSB Německo Měřeno při standardním pracovním režimu - výkon 100W Čerpadlo č.2 čerpadlo natápění horké vody, typ CALIO , max. výkon 160W, číslo výrobku: , výr.čís.: , KSB Německo Měřeno při standardním pracovním režimu - výkon 25W Čerpadlo č.5 cirkulace teplé vody, typ Rio-Therm N25-30S, max. výkon 50W, číslo výrobku: , výr.čís.: , KSB Německo Měřeno při standardním pracovním režimu výkon 50W Čerpadlo č.5 Čerpadlo č.1 Čerpadlo č.2 V technické místnosti naměřeno: LAeq = 48dB, LAmax = 52dB FSI VUT v Brně, akustická laboratoř č /25 P 9_2014

5 FSI VUT v Brně, akustická laboratoř č /25 P 9_2014

6 2. Uspořádání měření 2.1 Zdroje hluku, zkušební podmínky, akustické prostředí Měření hluku z provozu A/ Chráněný vnitřní prostor, obr. 1, 2,3 měř. místo M1 měř. místo M2 ložnice bytu č. 2 v 1. NP nad místností s tepelným čerpadlem, Burešova č. 19, Brno, obr. 1 veranda (spojená s kuchyní) bytu č. 2 v 1. NP nad místností s tepelným čerpadlem, (okno umístěné ve fasádě nad nádechem TČ), Burešova č. 19, Brno, obr. 1 M1 M2 obr. 1. Měř. místo M1, M2 v chráněném vnitřním prostoru. FSI VUT v Brně, akustická laboratoř č /25 P 9_2014

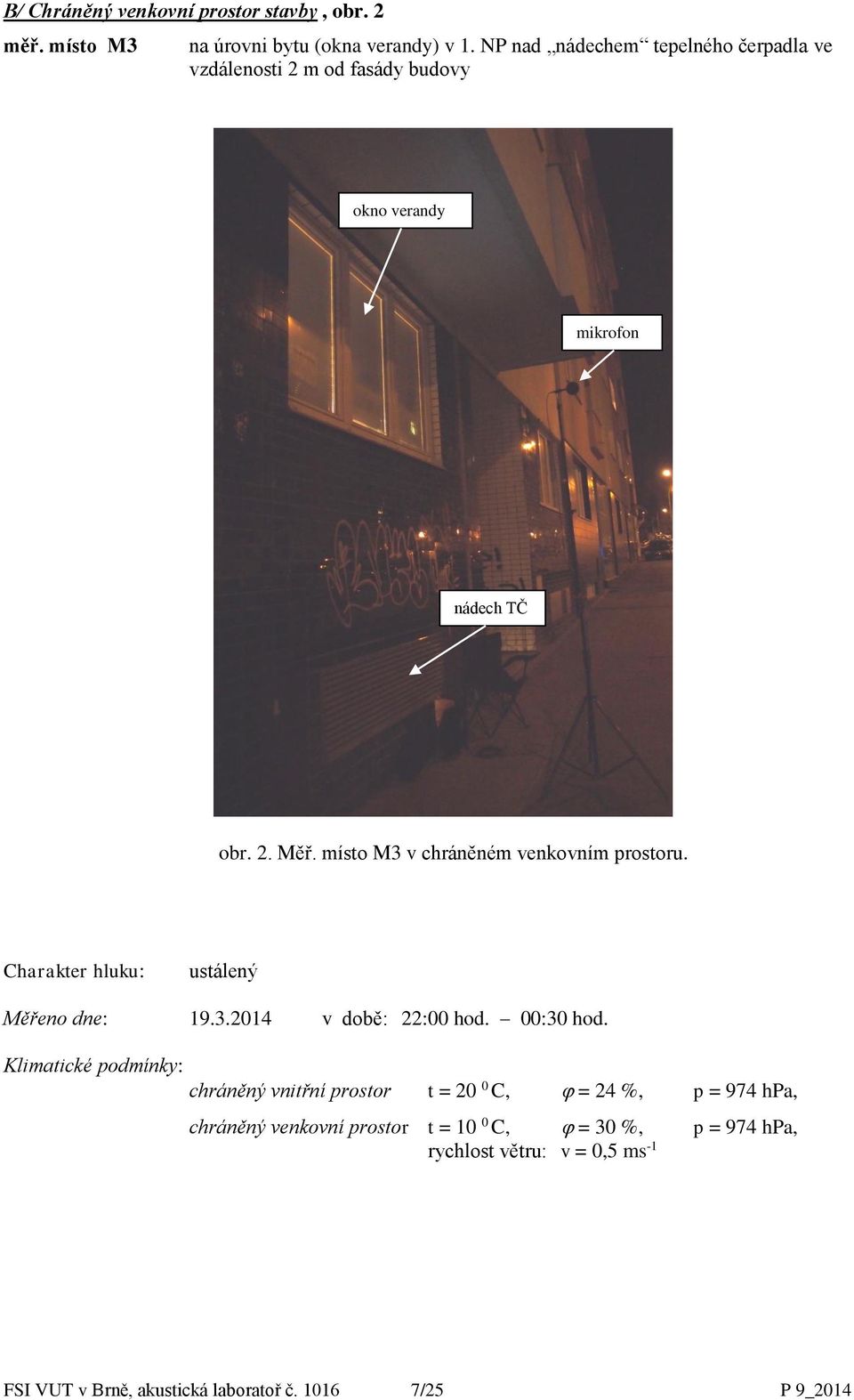

7 B/ Chráněný venkovní prostor stavby, obr. 2 měř. místo M3 na úrovni bytu (okna verandy) v 1. NP nad nádechem tepelného čerpadla ve vzdálenosti 2 m od fasády budovy okno verandy mikrofon nádech TČ obr. 2. Měř. místo M3 v chráněném venkovním prostoru. Charakter hluku: ustálený Měřeno dne: v době: 22:00 hod. 00:30 hod. Klimatické podmínky: chráněný vnitřní prostor t = 20 0 C, = 24 %, p = 974 hpa, chráněný venkovní prostor t = 10 0 C, = 30 %, p = 974 hpa, rychlost větru: v = 0,5 ms -1 FSI VUT v Brně, akustická laboratoř č /25 P 9_2014

8 Akustické prostředí A/ Chráněný vnitřní prostor měř. místo M1 ložnice bytu č. 2, 1. NP, Burešova 19, Brno Mikrofon byl umístěn na stativu ve výšce 1,5 m nad podlahou místnosti. Byla dodržena minimální vzdálenost od stěn a okna místnosti. Nastavení zvukoměru: - časové vážení FAST - náhodný dopad zvuku - osa mikrofonu směrem vzhůru rozměry místnosti: plocha 14,35 m 2 výška: 3 m strop: omítka stěny: omítka okna : jedno okno dvojdílné plastové s dvojsklem, bez záclon, stažené žaluzie podlaha: parkety dveře: jedny dřevěné plné Místnost je vybavena jako jednopostelová ložnice. Postel, peřináč, 4-dílná skříň, dvojdílná nízká skříňka. FSI VUT v Brně, akustická laboratoř č /25 P 9_2014

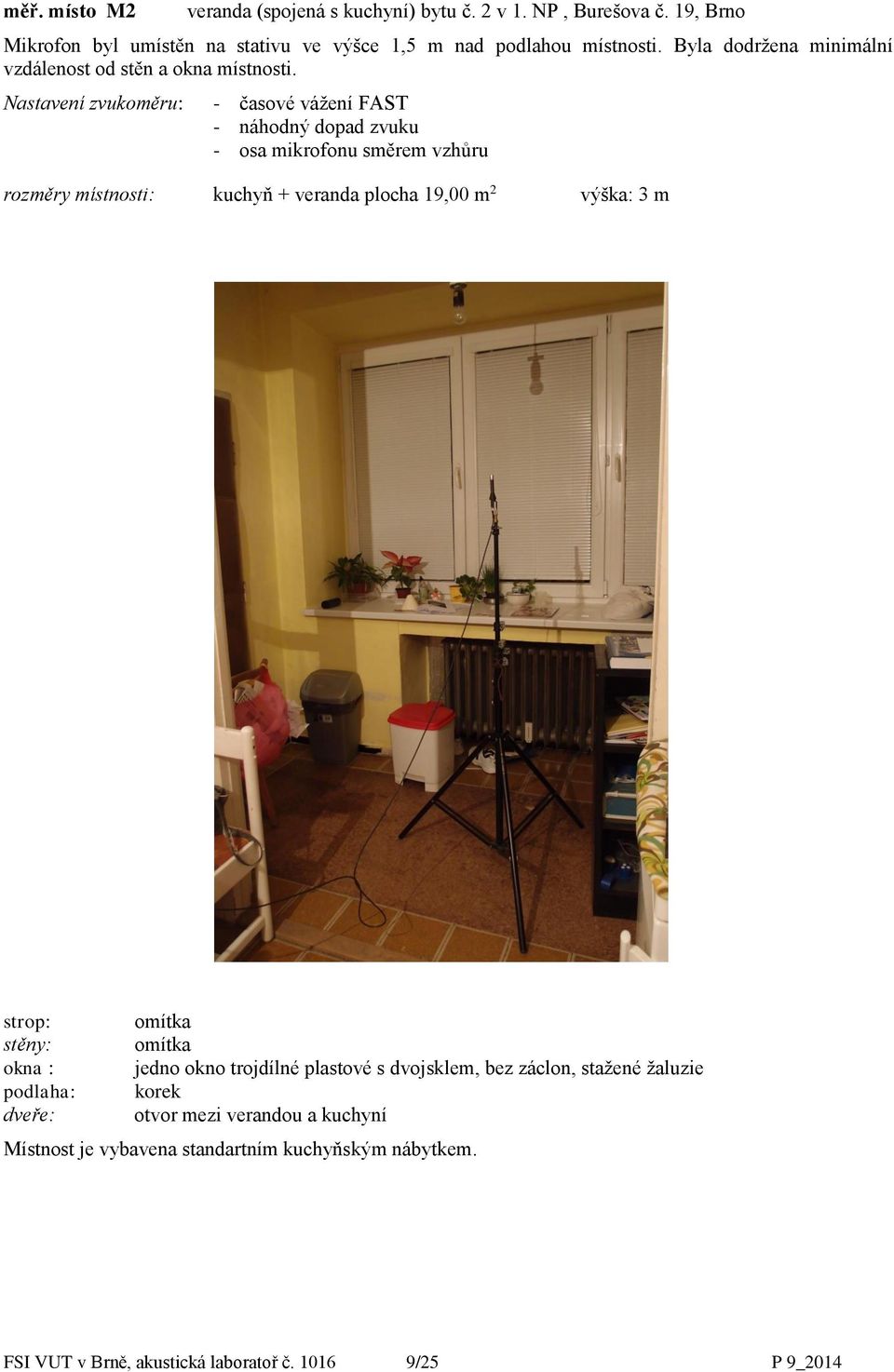

9 měř. místo M2 veranda (spojená s kuchyní) bytu č. 2 v 1. NP, Burešova č. 19, Brno Mikrofon byl umístěn na stativu ve výšce 1,5 m nad podlahou místnosti. Byla dodržena minimální vzdálenost od stěn a okna místnosti. Nastavení zvukoměru: - časové vážení FAST - náhodný dopad zvuku - osa mikrofonu směrem vzhůru rozměry místnosti: kuchyň + veranda plocha 19,00 m 2 výška: 3 m strop: omítka stěny: omítka okna : jedno okno trojdílné plastové s dvojsklem, bez záclon, stažené žaluzie podlaha: korek dveře: otvor mezi verandou a kuchyní Místnost je vybavena standartním kuchyňským nábytkem. FSI VUT v Brně, akustická laboratoř č /25 P 9_2014

10 B/ Chráněný venkovní prostor stavby měř. místo M3 na úrovni bytu (středu okna verandy) v 1. NP Mikrofon byl umístěn nad nádechem tepelného čerpadla ve vzdálenosti 2 m od středu okna verandy. Bytový dům je umístěn na frekventované ulici s obousměrným provozem. Po obou stranách ulice se nacházejí pěti až šesti podlažní domy. Nastavení zvukoměru: - časové vážení FAST - čelní dopad zvuku - osa mikrofonu kolmo od fasády budovy 2.2 Použité předpisy Zkušební předpisy ČSN ISO HEM Akustika. Popis, měření a posuzování hluku prostředí. Část 2: Určování hladin hluku prostředí. Metodický návod pro měření a hodnocení hluku v mimopracovním prostředí. Související předpisy NV č.272/2011 Sb. Nařízení vlády o ochraně zdraví před nepříznivými účinky hluku a vibrací. 2.3 Měřicí přístroje analyzátor zvuku BK 2260D, v.č , program BZ 7210, třída přesnosti 1, platnost ověření do mikrofon BK 4189, v.č , platnost ověření do analyzátor zvuku BK 2260D, v.č , program BZ 7210, třída přesnosti 1, platnost ověření do mikrofon BK 4165, v.č , platnost ověření do kalibrátor QC 20, v.č.qf , výrobce Quest USA, 1. třída přesnosti, platnost kalibrace do stanice elektronická, v.č. BA888 příslušenství mikrofonní kabel ochranný kryt měřičské pásmo Metrologická správnost a návaznost měřidel je uvedena v PK AZL č a související dokumentaci. Před měřením a po měření byla provedena pracovní kalibrace. 2.4 Metodika měření strategie měření Vzhledem k vysokému hlukovému pozadí bylo měření hluku pro denní i noční limit provedeno v noční době. Současně s měřením hluku v chráněných prostorech bylo prováděno orientační měření hluku v prostoru umístění tepelného a oběhových čerpadel. Na žádost pana Fraňka ( majitele bytu č. 2) bylo provedeno měření hluku v chráněném vnitřním prostoru ve dvou místech v ložnici a na verandě, která je spojena s kuchyní bytu. FSI VUT v Brně, akustická laboratoř č /25 P 9_2014

11 A/ Chráněný vnitřní prostor měř. místo M1, M2 Při měření hluku bylo použito metody vzorkování maximální hladiny akustického tlaku A s délkami vzorkovacího intervalu přibližně 1 minuta. Z naměřených vzorků bylo stanoveno: hlavní deskriptor hluku maximální hladina akustického tlaku A, doplňující deskriptory hluku - ekvivalentní hladina akustického tlaku A, - minimální hladina akustického tlaku A, - ekvivalentní hladina akustického tlaku C, L Aeq, T L A min L Ceq, Te - hladiny akustického tlaku v 1/3 oktávových pásmech, L teq, T - distribuční hladiny L A1, L A5, L A95, L A99. charakter hluku (tónový, nízkofrekvenční) Průměrná maximální hladina LAmax L Amax byla stanovena ze všech vzorků měření mediánem. Výsledná maximální hladina akustického tlaku A byla stanovena podle rovnice (1), korekce na pozadí podle rovnice (2), nejistota měření dle rovnice (3). Příspěvky k hluku, které nesouvisely s provozem zdrojů a které byly identifikovány měřicí osobou, byly z měření vyloučeny (činnost v bytech domu). Použité rovnice: Výsledná maximální hladina akustického tlaku A L Amax L Amax KA1 db, (1) korekce na pozadí: K A1 = -10 log( ,1 L A ) db, (2) rozšířená nejistota: u2 u2 A B = 95% kvantil medián db, (3) B/ Chráněný venkovní prostor stavby měř. místo M3 Při měření hluku bylo použito metody vzorkování ekvivalentní hladiny akustického tlaku A s délkami vzorkovacího intervalu přibližně 2 minuty. Z naměřených vzorků bylo stanoveno: hlavní deskriptor hluku ekvivalentní hladina akustického tlaku A, doplňující deskriptory hluku - maximální hladina akustického tlaku A, L Amax - minimální hladina akustického tlaku A, L A min - ekvivalentní hladina akustického tlaku C, L Ceq, Te - hladiny akustického tlaku v 1/3 oktávových pásmech, T teq L, - distribuční hladiny L A1, L A5, L A95, L A99. L Aeq, T FSI VUT v Brně, akustická laboratoř č /25 P 9_2014

12 charakter hluku (tónový, nízkofrekvenční) Průměrná ekvivalentní hladina byla stanovena ze všech vzorků měření logaritmickým průměrem. Příspěvky k hluku, které nesouvisely s provozem zdrojů a které byly identifikovány měřicí osobou, byly z měření vyloučeny (dopravní hluk, hlasy lidí na ulici). Posouzení charakteru hluku a stanovení korekcí pro hygienické limity Dle NV č. 272/2011 Sb. a) Tónový charakter Tónový charakter byl posuzován na základě rozdílu hladin v sousedních pásmech 1/3 oktávových spekter. Hlukem s tónovými složkami se rozumí hluk, v jehož kmitočtovém spektru je hladina akustického tlaku v 1/3 okt. pásmu, případně i ve dvou bezprostředně sousedících 1/3 oktávových pásmech, o více než 5 db vyšší než hladiny akustického tlaku v obou sousedních 1/3 oktávových pásmech a v pásmu kmitočtů 10 Hz až 160 Hz je hladina akust. tlaku v tomto 1/3 okt. pásmu L teq,t vyšší než hladina prahu slyšení stanovená pro toto kmitočtové pásmo podle tabulky v příloze č. 1 NV 272/2011 Sb. Při zaznamenání existence tónové složky se hodnota hygienického limitu sníží o korekci K 2 = -5 db. Dle Metodického návodu HEM b) Nízkofrekvenční hluk Výskyt nízkofrekvenčního hluku byl orientačně posuzován na základě rozdílu ekvivalentní hladiny akustického tlaku s váhovým filtrem C a A. Výskyt nízkofrekvenčního hluku je prokázán, je-li rozdíl L C - L A > 20 db. Dle Metodického návodu HEM c) Korekce na pozadí V případě rozdílu hladiny akustického tlaku zdrojů hluku a hladiny akustického tlaku pozadí L > 4 db byla provedena korekce na pozadí. V opačném případě není možné odlišit hluk ze zdrojů od hluku pozadí a podle $ HEM nelze rozhodnout, který zdroj způsobí případné překročení hygienického limitu. Dle ČSN ISO a Metodického návodu č.j.: 62545/2010-OVZ d) Korekce na zvuk dopadající na fasádu posuzované stavby V případě splnění kritérií dle ČSN ISO , příloha B.3, je použita korekce +3 db k získání dopadajícího zvukového pole. V případě, že kritéria nejsou splněna, je použita korekce +2 db. 3. Výsledky Výsledky měření jsou shrnuty v tab. č. 1 až č. 4. Podrobnější výsledky včetně 1/3 oktávové analýzy a procentních hladin jsou uvedeny na kat. listech č. 1 až č Nejistota měření Rozšířená nejistota naměřené hodnoty maximální hladiny akustického tlaku A je stanovena podle rovnice (3) a je součástí stanovené výsledné maximální hladiny akustického tlaku A. Při stanovení rozšířené nejistoty ekvivalentní hladiny akustického tlaku A, L Aeq,T, bylo postupováno v souladu s HEM Výsledná ekvivalentní hladina akustického tlaku A byla stanovena ze vzorků měření logaritmickým průměrem. Nejistota typu A byla stanovena dle doporučení v ČSN EN ISO 9612 pro metodu vzorkování. Nejistota typu B z třídy přesnosti použitých přístrojů. FSI VUT v Brně, akustická laboratoř č /25 P 9_2014

13 A/ Chráněný vnitřní prostor Tabulka č. 1 Měřicí místo M1: ložnice bytu č. 2, 1. NP, Burešova 19, Brno Výsledná maximální hladina akustického tlaku A: provoz oběhových čerpadel provoz tři oběhová čerpadla pozadí Pořadové číslo L Amax L Aeq L Amin L Amax vzorku (db) (db) (db) (db) 1 26,2 20,2 19,3 23,1 2 21,4 20,2 19,6 22,9 3 25,6 20,8 19,4 24,1 4 25,6 21,9 19,7 23,4 5 25,8 21,2 19,3 22,5 6 22,9 20,2 19,5 7 22,4 20,3 19,7 8 23,2 20,2 19,6 9 22,6 20,3 19, ,8 20,4 19,6 L Amax = 24, ,1 Naměřená maximální hladina akustického tlaku A L Amax = 24,0 db nejistota = 2,3 db korekce na pozadí K A1 = 2,2 db Výsledná maximální hladina akustického tlaku A L Amax = L Amax - K A1 + L Amax = 24,1 db FSI VUT v Brně, akustická laboratoř č /25 P 9_2014

14 Tabulka č. 2 Měřicí místo M1: ložnice bytu č. 2, 1. NP, Burešova 19, Brno Výsledná maximální hladina akustického tlaku A: provoz oběhových a tepelného čerpadla provoz tři oběhová čerpadla + tepelné čerpadlo pozadí Pořadové číslo L Amax L Aeq L Amin L Amax vzorku (db) (db) (db) (db) 1 23,2 20,2 19,7 23,1 2 25,4 20,4 19,6 22,9 3 22,8 20,0 19,6 24,1 4 24,2 20,2 19,6 23,4 5 20,7 20,0 19,6 22,5 6 24,3 20,3 19,7 7 26,1 21,2 19,9 8 26,2 21,9 19,9 9 26,2 20,8 19, ,5 20,1 19,3 L Amax = 24, ,1 Naměřená maximální hladina akustického tlaku A L Amax = 24,3 db nejistota = 2,2 db korekce na pozadí K A1 = 1,8 db Výsledná maximální hladina akustického tlaku A L Amax = L Amax - K A1 + L Amax = 24,6 db FSI VUT v Brně, akustická laboratoř č /25 P 9_2014

15 Tabulka č. 3 Měřicí místo M2: veranda spojená s kuchyní bytu č. 2, 1. NP, Burešova 19, Brno Výsledná maximální hladina akustického tlaku A: provoz oběhových a tepelného čerpadla provoz tři oběhová čerpadla + tepelné čerpadlo pozadí Pořadové číslo L Amax L Aeq L Amin L Amax vzorku (db) (db) (db) (db) 1 28,0 22,0 20,5 23,1 2 27,8 21,6 20,7 22,9 3 26,0 21, ,1 4 24,6 22, ,4 5 26,9 22,2 20,8 22,5 6 25,0 21, ,7 22,6 21,4 8 26,7 22,5 21,2 9 25,4 22,1 21, ,2 21,9 20,9 L Amax = 26, ,1 Naměřená maximální hladina akustického tlaku A L Amax = 26,4 db nejistota = 2,8 db korekce na pozadí K A1 = 1,6 db Výsledná maximální hladina akustického tlaku A L Amax = L Amax - K A1 + L Amax = 27,6 db B/ Chráněný venkovní prostor stavby Tabulka č. 4 Měřicí místo M3: ve vzdálenosti 2 m od středu okna verandy nad nádechem TČ Výsledná ekvivalentní hladina akustického tlaku A zdroje hluku provoz Kat. list č. L Aeq, T L A max L Amin L Aeq, T Pozadí L Amax Kat. list č. Výsledná ekvivalentní hladina po korekci na pozadí L Amin L Aeq, T Výsledná ekvivalentní hladina po korekci na dopadající zvukové pole L Aeq, T db db db db db db db db tři oběhová čerpadla + tepelné čerpadlo 40,6 47,0 38,4 5 36,5 46,0 33,4 6 40,6 1,0 38,6 1) 1,0 Poznámka: ve všech případech byla použita spektrální korekce na hluk pozadí 1/ použita korekce + 2 db na dopadající zvukové pole FSI VUT v Brně, akustická laboratoř č /25 P 9_2014

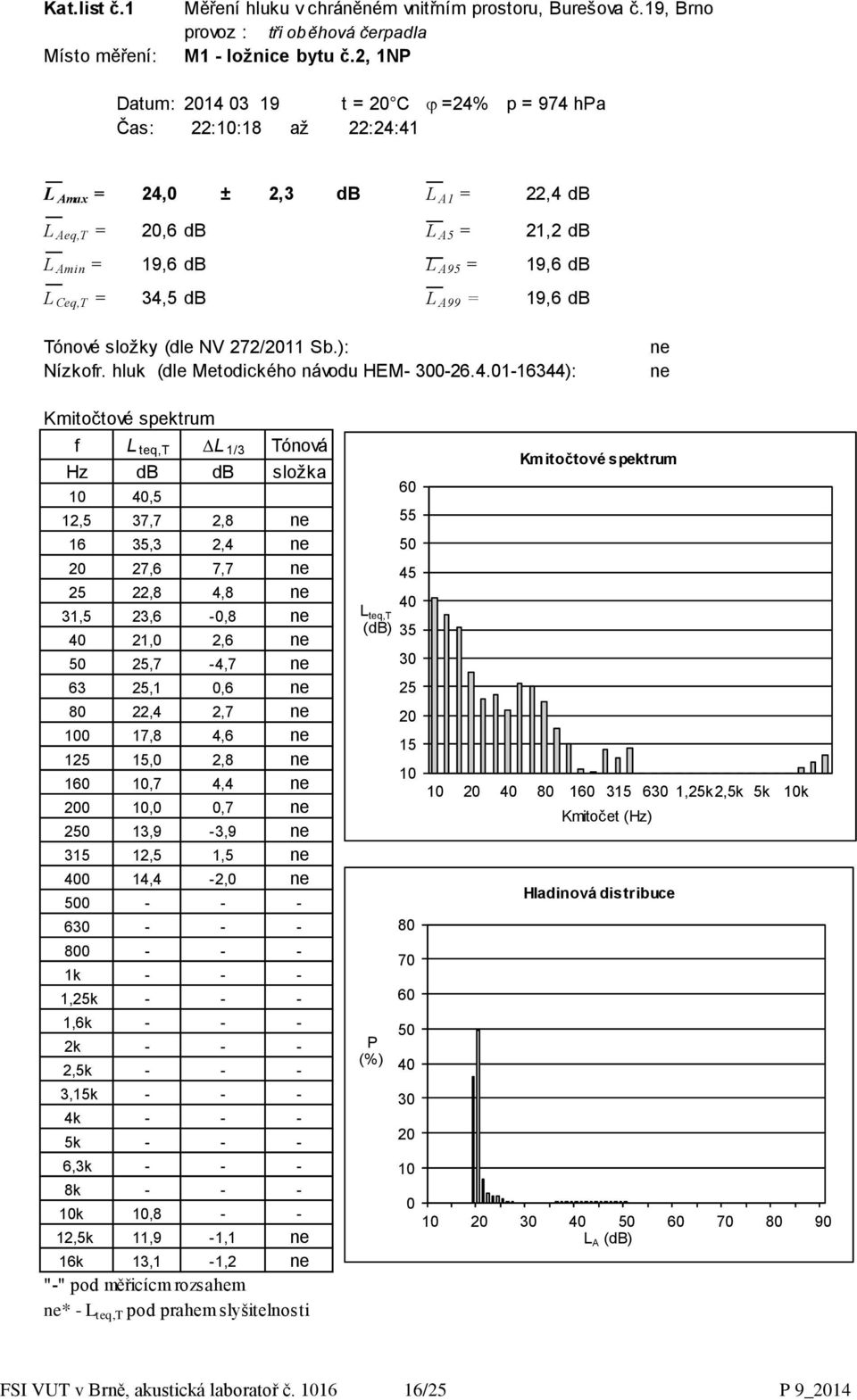

16 Kat.list č.1 Místo měření: Měření hluku v chráněném vnitřním prostoru, Burešova č.19, Brno provoz : tři oběhová čerpadla M1 - ložnice bytu č.2, 1NP Datum: t = 20 C =24% p = 974 hpa Čas: 22:10:18 až 22:24:41 L Amax = 24,0 ± 2,3 db L A1 = 22,4 db L Aeq,T = 20,6 db L A5 = 21,2 db L Amin = 19,6 db L A95 = 19,6 db L Ceq,T = 34,5 db L A99 = 19,6 db Tónové složky (dle NV 272/2011 Sb.): Nízkofr. hluk (dle Metodického návodu HEM ): ne ne Kmitočtové spektrum f L teq,t L 1/3 Tónová Hz db db složka 10 40,5 12,5 37,7 2,8 ne 16 35,3 2,4 ne 20 27,6 7,7 ne 25 22,8 4,8 ne 31,5 23,6-0,8 ne 40 21,0 2,6 ne 50 25,7-4,7 ne 63 25,1 0,6 ne 80 22,4 2,7 ne ,8 4,6 ne ,0 2,8 ne ,7 4,4 ne ,0 0,7 ne ,9-3,9 ne ,5 1,5 ne ,4-2,0 ne k ,25k ,6k k ,5k ,15k k k ,3k k k 10, ,5k 11,9-1,1 ne 16k 13,1-1,2 ne "-" pod měřicícm rozsahem ne* - L teq,t pod prahem slyšitelnosti L teq,t (db) P (%) Kmitočtové spektrum ,25k 2,5k 5k 10k Kmitočet (Hz) Hladinová distribuce L A (db) FSI VUT v Brně, akustická laboratoř č /25 P 9_2014

17 Kat.list č.2 Místo měření: Měření hluku v chráněném vnitřním prostoru, Burešova č.19, Brno provoz : tři oběhová čerpadla + tepelné čerpadlo M1 - ložnice bytu č.2, 1NP Datum: t = 20 C =24% p = 974 hpa Čas: 22:29:07 až 22:41:01 L Amax = 24,3 ± 2,2 db L A1 = 22,6 db L Aeq,T = 20,6 db L A5 = 21,0 db L Amin = 19,7 db L A95 = 19,8 db L Ceq,T = 40,2 db L A99 = 19,6 db Tónové složky (dle NV 272/2011 Sb.): Nízkofr. hluk (dle Metodického návodu HEM ): ne ne Kmitočtové spektrum f L teq,t L 1/3 Tónová Hz db db složka 10 43,5 12,5 43,4 0,1 ne 16 46,0-2,6 ne 20 33,5 12,5 ne 25 24,2 9,2 ne 31,5 26,0-1,8 ne 40 22,4 3,6 ne 50 29,5-7,2 ne* 63 27,5 2,0 ne 80 22,3 5,2 ne ,9 4,4 ne ,1 1,8 ne ,5 4,6 ne ,6 1,0 ne ,9-3,4 ne ,6 0,3 ne ,1 1,5 ne k ,25k ,6k k ,5k ,15k k k ,3k k k 10, ,5k 11,9-1,1 ne 16k 13,1-1,2 ne "-" pod měřicícm rozsahem ne* - L teq,t pod prahem slyšitelnosti L teq,t (db) P (%) Kmitočtové spektrum ,25k 2,5k 5k 10k Kmitočet (Hz) Hladinová distribuce L A (db) FSI VUT v Brně, akustická laboratoř č /25 P 9_2014

18 Kat.list č.3 Místo měření: Měření hluku v chráněném vnitřním prostoru, Burešova č.19, Brno provoz : tři oběhová čerpadla + tepelné čerpadlo M2 - kuchyň bytu č.2, 1NP Datum: t = 20 C =24% p = 974 hpa Čas: 22:54:09 až 23:05:29 L Amax = 26,4 ± 2,8 db L A1 = 24,8 db L Aeq,T = 22,1 db L A5 = 23,4 db L Amin = 21,0 db L A95 = 21,2 db L Ceq,T = 42,6 db L A99 = 21,0 db Tónové složky (dle NV 272/2011 Sb.): Nízkofr. hluk (dle Metodického návodu HEM ): ne ano Kmitočtové spektrum f L teq,t L 1/3 Tónová Hz db db složka 10 36,4 12,5 30,5 5,8 ne 16 37,4-6,9 ne 20 38,0-0,5 ne 25 39,9-2,0 ne 31,5 42,8-2,9 ne 40 29,6 13,2 ne 50 30,2-0,6 ne 63 25,8 4,4 ne 80 14,9 10,9 ne ,4-0,4 ne ,2-4,8 ne ,2 1,0 ne ,5 3,7 ne ,9-3,3 ne ,9 2,9 ne ,5 0,5 ne k ,25k ,6k k ,5k ,15k k k ,3k k k 10, ,5k 11,9-1,1 ne 16k 13,1-1,2 ne "-" pod měřicícm rozsahem ne* - L teq,t pod prahem slyšitelnosti L teq,t (db) P (%) Kmitočtové spektrum ,25k 2,5k 5k 10k Kmitočet (Hz) Hladinová distribuce L A (db) FSI VUT v Brně, akustická laboratoř č /25 P 9_2014

19 Kat.list č.4 Místo měření: Měření hluku v chráněném vnitřním prostoru, Burešova č.19, Brno provoz : pozadí M1 - ložnice bytu č.2, 1NP Datum: t = 22,0 C =26% p = 978 hpa Čas: 21:53:23 až 22:00:34 L Amax = 23,1 ± 1,3 db L A1 = 22,2 db L Aeq,T = 19,3 db L A5 = 20,8 db L Amin = 18,4 db L A95 = 18,6 db L Ceq,T = 34,4 db L A99 = 18,4 db Tónové složky (dle NV 272/2011 Sb.): Nízkofr. hluk (dle Metodického návodu HEM ): ne ne Kmitočtové spektrum f L teq,t L 1/3 Tónová Hz db db složka 10 38,2 12,5 36,9 1,3 ne 16 36,5 0,4 ne 20 28,9 7,6 ne 25 29,6-0,6 ne 31,5 26,4 3,2 ne 40 19,2 7,2 ne 50 22,1-2,9 ne 63 23,9-1,9 ne 80 20,2 3,7 ne ,8 1,4 ne ,5 4,3 ne 160 9,6 4,9 ne 200 9,7-0,1 ne ,9-2,2 ne k ,25k ,6k k ,5k ,15k k k ,3k k k 10, ,5k 11,8-1,1 ne 16k 13,0-1,2 ne "-" pod měřicícm rozsahem ne* - L teq,t pod prahem slyšitelnosti L teq,t (db) P (%) Kmitočtové spektrum ,25k 2,5k 5k 10k Kmitočet (Hz) Hladinová distribuce L A (db) FSI VUT v Brně, akustická laboratoř č /25 P 9_2014

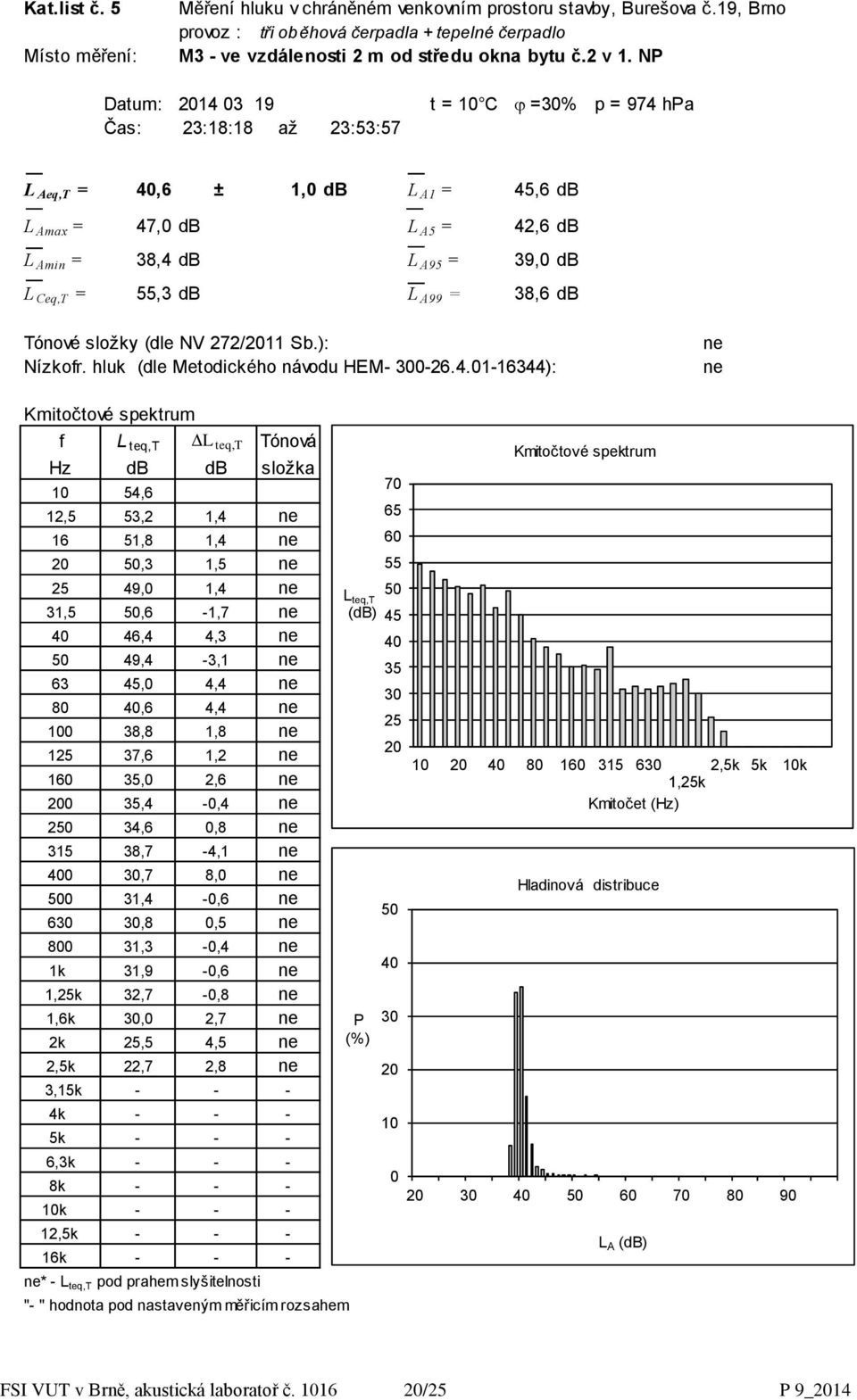

20 Kat.list č. 5 Místo měření: Měření hluku v chráněném venkovním prostoru stavby, Burešova č.19, Brno provoz : tři oběhová čerpadla + tepelné čerpadlo M3 - ve vzdálenosti 2 m od středu okna bytu č.2 v 1. NP Datum: t = 10 C =30% p = 974 hpa Čas: 23:18:18 až 23:53:57 L Aeq,T = 40,6 ± 1,0 db L A1 = 45,6 db L Amax = 47,0 db L A5 = 42,6 db L Amin = 38,4 db L A95 = 39,0 db L Ceq,T = 55,3 db L A99 = 38,6 db Tónové složky (dle NV 272/2011 Sb.): Nízkofr. hluk (dle Metodického návodu HEM ): ne ne Kmitočtové spektrum f L teq,t L teq,t Tónová Hz db db složka 10 54,6 12,5 53,2 1,4 ne 16 51,8 1,4 ne 20 50,3 1,5 ne 25 49,0 1,4 ne 31,5 50,6-1,7 ne 40 46,4 4,3 ne 50 49,4-3,1 ne 63 45,0 4,4 ne 80 40,6 4,4 ne ,8 1,8 ne ,6 1,2 ne ,0 2,6 ne ,4-0,4 ne ,6 0,8 ne ,7-4,1 ne ,7 8,0 ne ,4-0,6 ne ,8 0,5 ne ,3-0,4 ne 1k 31,9-0,6 ne 1,25k 32,7-0,8 ne 1,6k 30,0 2,7 ne 2k 25,5 4,5 ne 2,5k 22,7 2,8 ne 3,15k k k ,3k k k ,5k k ne* - L teq,t pod prahem slyšitelnosti "- " hodnota pod nastaveným měřicím rozsahem L teq,t (db) P (%) Kmitočtové spektrum ,5k 5k 10k 1,25k Kmitočet (Hz) Hladinová distribuce L A (db) FSI VUT v Brně, akustická laboratoř č /25 P 9_2014

21 Kat.list č. 6 Místo měření: Měření hluku v chráněném venkovním prostoru stavby, Burešova č.19, Brno provoz : pozadí M3 - ve vzdálenosti 2 m od středu okna bytu č.2 v 1. NP Datum: t = 10 C =30% p = 974 hpa Čas: 0:00:33 až 0:13:40 L Aeq,T = 36,5 ± 1,2 db L A1 = 41,2 db L Amax = 46,0 db L A5 = 39,2 db L Amin = 33,4 db L A95 = 34,2 db L Ceq,T = 54,7 db L A99 = 33,8 db Tónové složky (dle NV 272/2011 Sb.): Nízkofr. hluk (dle Metodického návodu HEM ): ne ne Kmitočtové spektrum f L teq,t L teq,t Tónová Hz db db složka 10 58,7 12,5 56,2 2,4 ne 16 54,1 2,1 ne 20 51,4 2,7 ne 25 48,7 2,7 ne 31,5 47,5 1,1 ne 40 45,6 1,9 ne 50 43,7 2,0 ne 63 41,8 1,9 ne 80 38,1 3,7 ne ,3 0,8 ne ,5 3,8 ne ,3 1,2 ne ,7 0,5 ne ,7 1,0 ne ,3 1,4 ne ,4 1,0 ne ,9-0,5 ne ,3 0,6 ne ,9 0,4 ne 1k 28,4-0,5 ne 1,25k 26,7 1,8 ne 1,6k 24,6 2,0 ne 2k 21,0 3,7 ne 2,5k ,15k k k ,3k k k ,5k k ne* - L teq,t pod prahem slyšitelnosti "- " hodnota pod nastaveným měřicím rozsahem L teq,t (db) P (%) Kmitočtové spektrum ,5k 5k 10k 1,25k Kmitočet (Hz) Hladinová distribuce L A (db) FSI VUT v Brně, akustická laboratoř č /25 P 9_2014

22 4. Hodnocení výsledku zkoušky Nejvyšší přípustné hodnoty hluku (hygienický limit) A/ Chráněný vnitřní prostor měř. místo M1 měř. místo M2 ložnice bytu č. 2, 1. NP, Burešova č. 19, Brno veranda spojená s kuchyní bytu č. 2, 1. NP, Burešova č. 19, Brno denní a noční doba Podle NV 272/2011 Sb. je v chráněném vnitřním prostoru hygienický limit maximální hladiny akustického tlaku A L Amax 40 K1 K 2 db K 1 = 0 db K 1 = - 10 db K 2 = -5 db denní doba: od 06:00 hod. do 22:00 hod. noční doba: od 22:00 hod. do 06:00 hod. pro hluk s tónovými složkami, hudbu a zpěv Ve spektru hluku nebyla zjištěna tónová složka. Hygienický limit maximální hladiny akustického tlaku A je v denní době 40 db v noční době 30 db. Vyhodnocení výsledku měření dle odstavce (3) 20 NV. č. 272/2011 Sb. Místo měření Provoz L Amax (db) Hyg. limit (db) Hodnocení denní doba M1 ložnice bytu č. 2, 1.NP M1 ložnice bytu č. 2, 1.NP M2 veranda spojená s kuchyní bytu č. 2, 1.NP tři oběhová čerpadla 24,1 40 tři oběhová čerpadla + tepelné čerpadlo tři oběhová čerpadla + tepelné čerpadlo 24, ,6 40 výsledná maximální hladina akustického tlaku A prokazatelně nepřekračuje hygienický limit výsledná maximální hladina akustického tlaku A prokazatelně nepřekračuje hygienický limit výsledná maximální hladina akustického tlaku A prokazatelně nepřekračuje hygienický limit FSI VUT v Brně, akustická laboratoř č /25 P 9_2014

23 Místo měření Provoz L Amax (db) Hyg. limit (db) Hodnocení noční doba M1 ložnice bytu č. 2, 1.NP M1 ložnice bytu č. 2, 1.NP M2 veranda spojená s kuchyní bytu č. 2, 1.NP tři oběhová čerpadla 24,1 30 tři oběhová čerpadla + tepelné čerpadlo tři oběhová čerpadla + tepelné čerpadlo 24, ,6 30 výsledná maximální hladina akustického tlaku A prokazatelně nepřekračuje hygienický limit výsledná maximální hladina akustického tlaku A prokazatelně nepřekračuje hygienický limit výsledná maximální hladina akustického tlaku A prokazatelně nepřekračuje hygienický limit B/ Chráněný venkovní prostor stavby měř. místo M2 denní a noční doba na úrovni bytu č. 2 v 1. NP, před oknem verandy nad nádechem tepelného čerpadla Burešova č. 19, Brno Podle NV 272/2011 Sb. je v chráněném venkovním prostoru staveb hygienický limit ekvivalentní hladiny akustického tlaku A L K Aeq, T 50 1 K 2 db K 1 = 0 db K 1 = - 10 db K 2 = -5 db denní doba: od 06:00 hod. do 22:00 hod. noční doba: od 22:00 hod. do 06:00 hod. pro hluk s tónovými složkami, hudbu a zpěv Ve spektru hluku nebyla zjištěna tónová složka. Hygienický limit ekvivalentní hladiny akustického tlaku A je v denní době 50 db v noční době 40 db. Vyhodnocení výsledku měření dle odstavce (3) 20 NV. č. 272/2011 Sb. FSI VUT v Brně, akustická laboratoř č /25 P 9_2014

24 Místo měření Provoz L Aeq, T (db) Hyg. limit (db) Hodnocení denní doba M3 ve vzdálenosti 2 m od fasády před oknem bytu č. 2, 1.NP tři oběhová čerpadla + tepelné čerpadlo 38,6 1,0 50 ekvivalentní hladina akustického tlaku A prokazatelně nepřekračuje hygienický limit noční doba M3 ve vzdálenosti 2 m od fasády před oknem bytu č. 2, 1.NP tři oběhová čerpadla + tepelné čerpadlo 38,6 1,0 40 ekvivalentní hladina akustického tlaku A prokazatelně nepřekračuje hygienický limit Poznámka: 1/ Vzhledem k charakteru zástavby byla provedena korekce na dopadající zvukové pole + 2 db. FSI VUT v Brně, akustická laboratoř č /25 P 9_2014

25 5. Administrativní údaje Číslo hospodářské smlouvy dodavatele : HS Číslo objednávky odběratele: ze dne Odběratel: zastoupený: Bytové družstvo uživatelů bytů domu Burešova 19, Brno Burešova 19 Brno MUDr. Jana Martinková, předsedkyně BD Zmocněnec odběratele pro věcná jednání: MUDr. Jana Martinková, předsedkyně BD Dodavatel: zastoupený: VUT v Brně, Fakulta strojního inženýrství Technická 2896/ Brno Ing. Vladimírem Dumkem, Ph.D., tajemníkem fakulty Zmocněnec dodavatele pro věcná jednání: RNDr. Anna Ryndová, Ph.D. Měření provedli a zprávu zpracovali : Doc. RNDr. M.Doložílek, CSc.. RNDr. Anna Ryndová Ph.D.. Schválil vedoucí AZL:. Doc. RNDr. Miroslav Doložílek, CSc. Vedoucí AZL.. Prof. RNDr. Tomáš Šikola, CSc. Ředitel ÚFI V Brně dne FSI VUT v Brně, akustická laboratoř č /25 P 9_2014
