1 TRAPÉZOVÉ PROFILY A FASÁDNÍ SYSTÉMY

2 Trapézové profily a fasádní systémy Trapézové profi ly SATJAM nacházejí uplatnění při konstrukci střešních plášťů jako střešní krytina i jako nosný konstrukční prvek střešního pláště, vč. možnosti použití pro ztracené bednění, dále při konstrukci obvodových plášťů, ať už jako interiérové, či jako exteriérové opláštění, zpracovávají se i v mnoha oborech strojírenské výroby. Široká škála barev a typů povrchových úprav poskytuje společně s barvami na objednávku velký prostor pro nejrůznější architektonická řešení. Trapézové plechy s vysokým profilem jsou základním konstrukčním prvkem pro velkoplošné krytí. Vyžádejte si pro vaše projekty speciální program pro výpočet únosnosti, případně osobní konzultace s našimi techniky. Vysoce kvalitní ocelový plech pokovený vrstvou zinku, nebo aluzinku, v případě pozinkovaného plechu s možností organické povrchové úpravy pak dává záruku dlouhé životnosti těchto průmyslových výrobků. Variabilní systémy kovového opláštění, tvořené stěnovými kazetami jako interiérovým prvkem, a kazetony či fasádními panely jako exteriérovými prvky, zaručují rychlou a jednoduchou montáž i v zimním období, vysokou odolnost proti povětrnostním vlivům a rozsáhlé možnosti nejrůznějších architektonických řešení. Systémové řešení je dotvářeno konstrukčními Z, C a Ω profily a také standardními a speciálními doplňky SATJAM, vč. okapového systému SATJAM Rain Water System.

3 Materiálové složení plechů alusat transparentní plast - SPT slitina (Al 55%, Zn 43.4%, Si 1.6%) ocelový plech transparentní plast - SPT slitina (Al 55%, Zn 43.4%, Si 1.6%) lakované povrchové úpravy standardně polyestersat PS15, polyestersat PS25, satmat SM, satpur SP50 volitelně PVDF, plastisol, hliník průhledná ochranná folie konečná povrchová úprava základní vrstva pasivační vrstva zinková vrstva ocelový plech ochranný lak pasivační vrstva zinková vrstva Antikondenzační fólie Antikondenzační fólie absorbuje a následně odpaří vznikající kondenzát. Perforace plechu Při požadavcích na lepší akustické vlastnosti interiérových obkladů lze provést perforaci plechu standardním způsobem viz. obr., nebo na přání zákazníka.

4 TRAPÉZOVÉ PROFILY 2 pohledová strana střešního profi lu strana s ochranným lakem střešní profi l stěnový profi l Údaje v tabulkách představují standardní parametry Vysvětlivky: polyestersat 15 μm polyestersat 25 μm MAT satmat μm PUR satpur 50 μm Zn pozink Al hliník AlZn aluzinek perforace antikondenzační fólie prosvětlovací profi l RL Zpevňující prolis R-L RLL Zpevňující prolis R-LL WL Zpevňující prolis W-L WLL Zpevňující prolis W-LL T6 Výška profi lu 6 Celková šířka 1233 / 970 Stavební šířka 1179 / 917 Tloušťky profi lů 0,5; 0,7 Min/ 0,5 / 4 m stavební šířka 1179 celková šířka 1233 Pouze pro Zn stavební šířka 917 celková šířka 970 T8 Výška profi lu 8 Celková šířka 1220 / 980 Stavební šířka 1164 / 920 Tloušťky profi lů 0,5; 0,7 Min/ 0,5 / 6 m stavební šířka 1164 celková šířka 1220 Pouze pro Zn stavební šířka 920 celková šířka 980 T14 Výška profi lu 14 Celková šířka 1157 Stavební šířka 1120 Tloušťky profi lů 0,5; 0,7 6 m; 7 m stavební šířka 1120 celková šířka 1157 T16 Výška profi lu 16 Celková šířka 920 Stavební šířka 900 Tloušťky profi lů 0,5; 0,6 4 m Zn stavební šířka 900 celková šířka 920

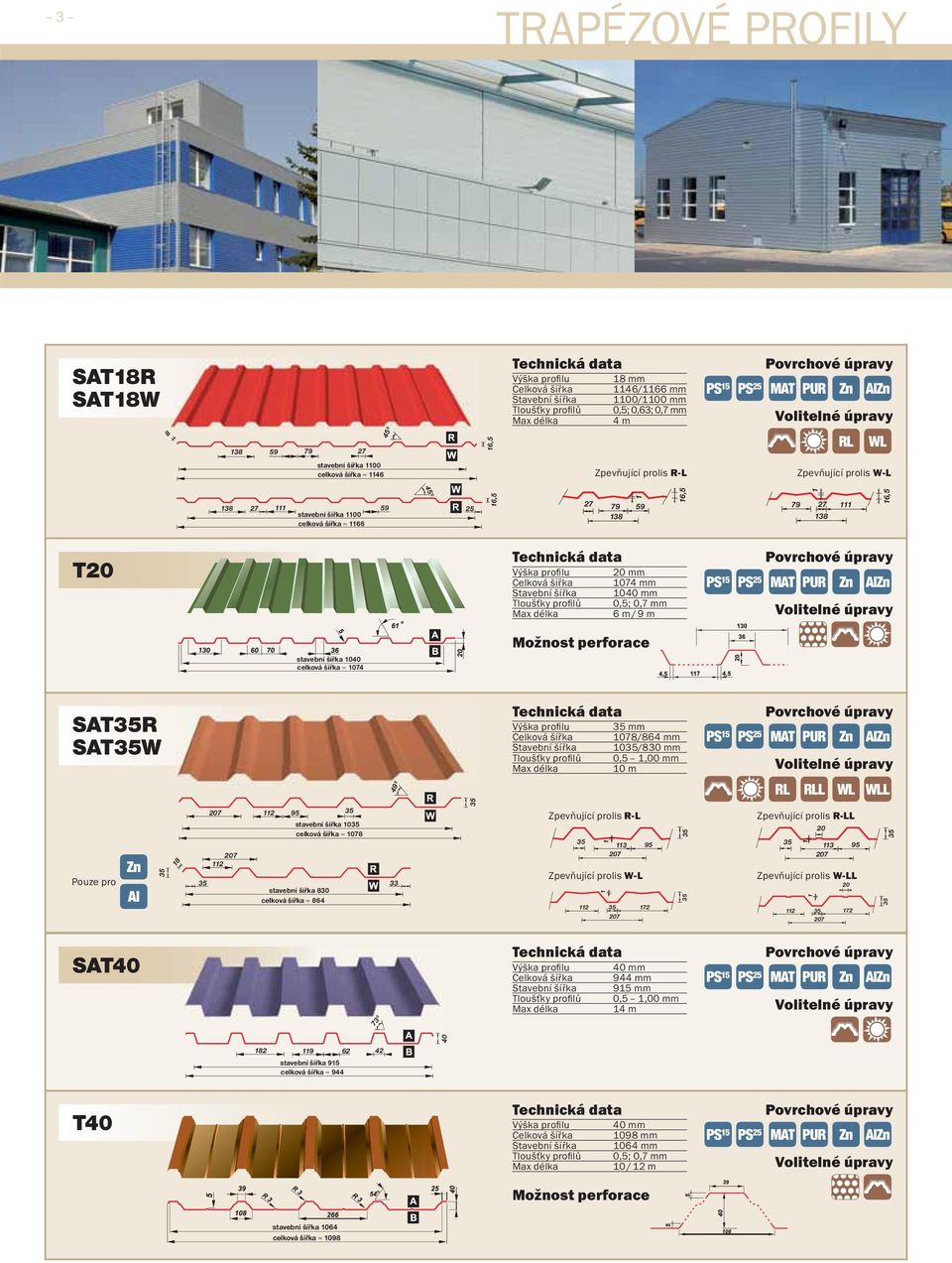

5 3 TRAPÉZOVÉ PROFILY SAT18R SAT18W 8 45º stavební šířka 1100 celková šířka ,5 Výška profi lu 18 Celková šířka 1146/1166 Stavební šířka 1100/1100 Tloušťky profi lů 0,5; 0,63; 0,7 4 m Zpevňující prolis R-L RL WL Zpevňující prolis W-L stavební šířka 1100 celková šířka º 16, , ,5 T20 Výška profi lu 20 Celková šířka 1074 Stavební šířka 1040 Tloušťky profi lů 0,5; 0,7 6 m / 9 m stavební šířka 1040 celková šířka 1074 SATR SATW Výška profi lu Celková šířka Stavební šířka Tloušťky profi lů 1078/864 10/830 0,5 1,00 10 m RL RLL WL WLL Zpevňující prolis R-L Zpevňující prolis W-L Zpevňující prolis R-LL Zpevňující prolis W-LL SAT40 73º 49º Pouze pro Zn Al stavební šířka 10 celková šířka stavební šířka 830 celková šířka Výška profi lu Celková šířka Stavební šířka Tloušťky profi lů ,5 1,00 14 m stavební šířka 915 celková šířka T40 Výška profi lu 40 Celková šířka 1098 Stavební šířka 1064 Tloušťky profi lů 0,5; 0,7 10 / 12 m stavební šířka 1064 celková šířka 1098

6 TRAPÉZOVÉ PROFILY 4 T45 Výška profi lu 45 Celková šířka 1040 / 825 Stavební šířka 980 / 784 Tloušťky profi lů 0,5; 0,7 9 / 12 m stavební šířka 980 celková šířka 1040 Pouze pro Zn stavební šířka 784 celková šířka 825 SAT50 Výška profi lu 50 Celková šířka 1078 Stavební šířka 1038 Tloušťky profi lů 0,5 1,00 10 m RL RLL WL WLL 50º Zpevňující prolis R-L Zpevňující prolis R-LL 50º stavební šířka 1038 celková šířka Zpevňující prolis W-L Zpevňující prolis W-LL T55 Výška profi lu 55 Celková šířka 985 Stavební šířka 920 Tloušťky profi lů 0,5; 0,7 12 m 0,70 délka max 12 mb stavební šířka 920 celková šířka 985 T60 Výška profi lu 60 Celková šířka 980 Stavební šířka 940 Tloušťky profi lů 0,5; 0,7 14 m stavební šířka 940 celková šířka 980

7 5 TRAPÉZOVÉ PROFILY T92 Výška profi lu 92 Celková šířka 945 Stavební šířka 915 Tloušťky profi lů 0,7 14 m stavební šířka 915 celková šířka 945 T1 Výška profi lu 1 Celková šířka 964/654 Stavební šířka 930/620 Tloušťky profi lů 0,7 1,25 14 m stavební šířka 930 nebo 620 celková šířka 964 nebo 654 T150 Výška profi lu 150 Celková šířka 902/598 Stavební šířka 870/580 Tloušťky profi lů 0,7 1,25 14 m stavební šířka 870 nebo 580 celková šířka 902 nebo 598 T160 Výška profi lu 160 Celková šířka 812/538 Stavební šířka 780/520 Tloušťky profi lů 0,7 1,25 14 m stavební šířka 780 nebo 520 celková šířka 812 nebo 538

8 FASÁDNÍ SYSTÉMY 6 Stěnové kazety Kazety v sobě integrují několik základních konstrukčních funkcí a jejich užití poskytuje následující výhody: samonosný konstrukční prvek pro umístění izolace a uchycení vnějšího pláště, izolace je vkládána bez nutnosti kotvení, vytváří líc vnitřní stěny s konečnou povrchovou úpravou, montáž kazetové stěny je jednoduchá a rychlá. Pro eliminaci tepelných mostů byl vyvinut systém SATJAM ISO+, kdy se izolace typu Rockprofil vkládá do kazet s přesahem 40, pomocí šroubů s defi novaným odstupem jsou kotveny ztužující profi ly Ω, do kterých je následně kotven vnější plášť (např. trapézový plech či fasádní panely). Celková šířka (B): Celková výška (C): 90, 100, 110, 90, 100, 110, 120, 120, 130, , 140, 150 Šířka prolisu (D): Tloušťka: 0,7; 0,75; 0,88; 1,00; 1,25; 1,50 Min. délka: 1,5 m Max. délka: 13,6 m Barvy: Standard RAL 9010, RAL 9002, další dle nabídky Další úpravy: (viz. obr.) P = 103 P = 133 P šířka perforace rozsah perforace Ω profily Profi ly typu omega válcované za studena jsou vyráběny z pozinkované pásky. V nabídce jsou profi ly se třemi výškami a tloušťkami jádra od 0,7 do 1,0. Taková rozmanitost umožňuje jejich použití při různých konstrukcích. Přednosti: vysoká tuhost a pevnost trvanlivost a dlouhá životnost malé zatížení konstrukce ideální rovinnost roštu pohodlná a snadná montáž OMEGA 50 OMEGA 20 * v závislosti na šířce pásky OMEGA 30 Tloušťka: 0,70 1,00 Délka: 0,50 6,00 m

9 7 FASÁDNÍ SYSTÉMY Rozměry Kazetony A B C D E Lehké kovové obkladové prvky jsou určeny především pro vnější opláštění objektů, ale lze je aplikovat i v interiérech jako stěnové obklady nebo stropní podhledy. U obvodových plášťů se aplikují jak v rámci novostaveb, tak při rekonstrukcích a dodatečném zateplování objektů v rámci provětrávané fasády. Prvky Kazeton jsou kotveny do ocelových roštů, tvořených Z, C nebo Ω profi ly, a to jak v horizontálním, tak ve vertikálním směru. krycí šířka krycí délka šířka spáry vodorovné šířka spáry svislé hloubka kazetonu materiál tloušťka min max min max min max min max min max 1, * dle projektu 32 50* OCEL 1, * dle projektu 32 50* 1, * dle projektu 32 50* 1, * dle projektu 32 50* Al 1, * dle projektu 32 50* * Rozměry lze po dohodě i zvětšit KAZETON K-1/Ω KAZETON K-2/Ω Fasádní panely Fasádní panely PW a PS jsou lehké ocelové obklady se skrytým kotvením. Kotví se do dřevěného nebo ocelového roštu a lze je aplikovat jak ve vertikálním, tak v horizontálním směru. Doplňky dilatační profi ly, lemy oken, nároží a koutů, okapnice a parapety jsou dodávány na míru dle požadavků zákazníka. A-B Tloušťka: 0,5; 0,7 Délka: 1 8,00 m MAT PUR celková šířka

10 FASÁDNÍ SYSTÉMY 8 Profily Z a C PROFIL Z PROFIL C Profily Z a C se vyrábějí z ocelového pozinkovaného plechu válcovaného za studena. Jejich tuhost a trvanlivost poskytují široké možnosti použití v nosných konstrukcích. Nejtypičtějším využitím profilů jsou: konstrukce obvodových plášťů a příček, střešní konstrukce vč. střešních vaznic Profily jsou doplněním nabídky k systému produktů dodávaných pro zastřešení a opláštění lehkých staveb, většinou průmyslových, obchodních a administrativních. Profily Z a C mohou mít montážní otvory, které usnadňují jejich montáž pomocí šroubů nebo nýtů. Děrování je předpřipraveno v určitých variantách, které si zákazník může zvolit dle svých potřeb. Materiálem pro výrobu Z a C profilů je pozinkovaná ocel (druh S280 GD nebo S0 GD) s tloušťkou od 1,50 do 3,00. Válcované profily podle použití a požadavků nevyžadují dodatečnou ochranu, i když je možné je následně opatřit povrchovou úpravou (nátěr, nástřik). Podrobnosti týkající se profilů Z a C profilů (děrování, geometrie, statické tabulky) najdete na speciálním CD. Z 100 Z 100 Z 150 Z 150 Z 180 Z 200 Z 200 tloušťka plechu váha kg/m H Bd Bg C 1,50 2, ,00 3, ,50 4, ,00 5, ,50 3, ,00 4, ,50 4, ,00 5, ,50 3, ,00 4, ,50 5, ,00 6, ,50 3, ,00 4, ,50 5, ,00 7, ,50 3, ,00 5, ,50 6, ,00 7, ,50 3, ,00 5, ,50 6, ,00 7, ,50 4, ,00 5, ,50 6, ,00 8, C 100 C 100 C 150 C 150 C 200 C 200 C 250 tloušťka plechu váha kg/m H B C 1,50 2, ,00 3, ,50 4, ,00 5, ,50 2, ,00 3, ,50 4, ,00 5, ,50 3, ,00 4, ,50 5, ,00 6, ,50 3, ,00 4, ,50 5, ,00 6, ,50 3, ,00 5, ,50 6, ,00 7, ,50 4, ,00 5, ,50 6, ,00 8, ,50 4, ,00 5, ,50 7, ,00 8, Z 250 1,50 4, ,00 6, ,50 7, ,00 9, C 250 1,50 4, ,00 6, ,50 7, ,00 9, Z 250 1,50 4, ,00 6, ,50 8, ,00 9, C 300 1,50 4, ,00 6, ,50 8, ,00 9, Z 300 1,50 5, ,00 7, ,50 9, ,00 11, C 300 1,50 5, ,00 7, ,50 8, ,00 10,

11 9 FASÁDNÍ SYSTÉMY Děrování profilů Z a C Profi ly typu Z a C umožňují snadnou a rychlou zástavbu průmyslových nebo obchodních hal. Jejich spojování se provádí hlavně pomocí šroubů. Pro tento účel se v profi lech zhotovují tři typy otvorů (viz Techniká data): ø 14 ø 18 ovál Podle typu použitého profi lu se používají různé hodnoty rozteče technických a montážních otvorů uvedené v tabulce. Na obrázku 1 jsou znázorněny možnosti podélného děrování a rozměry jsou uvedeny v technických datech. Druhy a rozmístění otvorů v profi lech typu Z a C jsou v podstatě libovolné, na obrazcích 2a, 2b a 2c uvádíme pouze příklady řešení. Děrování je možné ve všech rovinách profi lu. Druhy a rozmístění otvorů v profilech Z a C obr. 1 Profily Z a C Z 100 C 100 Z 150 C 150 Z 200 C 200 Z 250 C 250 Z 300 C 300 tloušťka plechu E F 1,50 25, ,00 26, ,50 26, ,00 26, ,50 25, ,00 26, ,50 26, ,00 26, ,50 50, ,00 51, ,50 51, ,00 51, ,50 50, ,00 51, ,50 51, ,00 51, ,50 50, ,00 51, ,50 51, ,00 51, Typy otvorů: ø 14, ø 18, ovál ø Rozmístění otvorů J: 32 Rozmístění otvorů W: 100 Rozmístění otvorů I: 50 obr. 2a obr. 2b obr. 2c technické otvory technické otvory technické otvory závisí na šířce příruby profilu (Bd, Bg) viz str. 8 závisí na šířce příruby profilu (Bd, Bg) viz str. 8 závisí na šířce příruby profilu (Bd, Bg) viz str. 8 9

12 FASÁDNÍ SYSTÉMY 10 Standardní barevnost trapézových profilů a fasádních systémů polyestersat 25 μm, 0,5 () tloušťka 0,50 0,63 0,70 0,75 0,88 1,00 1,25 1,50 RAL 3011 červená RAL 8023 měděná RAL 9002 šedobílá RAL 6029 zelená RR 028 višňová RAL 3016 korálově červená RAL 9006 stříbrná RAL 9010 bílá RAL 1021 žlutá satmat μm, 0,5 (SM ) RR 032 tmavě hnědá RR 028 višňová RAL 7000 šedá RAL 8016 mahagon RAL 5010 modrá RR 011 zelená RAL 8017 hnědá RAL 7024 grafitová šeď RAL 6005 tmavě zelená RR 032 tmavě hnědá RR 023 grafitová šeď RAL 9005 černá RAL 70 světle šedá RAL 1002 písková RR 750 cihlová μm RR RR032 μm RAL 9010 SM μm RR028 RR032 RR011 RR023 RR RR033 SP 50 μm RR028 RR032 RR750 RR033 aluzinek pozink RAL/RR RAL/RR RAL/RR RAL 8017 hnědá RR 033 černá Jiné materiály (hliník), barvy, tlouštky a povrchy na vyžádání. satpur 50 μm, 0,5 (SP 50) RR 028 višňová RR 032 tmavě hnědá RR 750 cihlová RR 033 černá metalická povrchová úprava Aluzinek AlZn Pozinkovaná ocel FeZn Zobrazení barev je pouze orientační.

13 STŘEŠNÍ KRYTINY Typizované klempířské výrobky Hřebenáč střední k střešní krytině HRT/HRS délka 2000/1980 užitná délka 1950/1840 Závětrná lišta ZL 120 délka 2000 užitná délka 1950 Závětrná lišta spodní ZLS 100 délka 2000 užitná délka 1950 Okapní plech OP 170 délka 2000 užitná délka 1950 Úžlabí U 230 délka 2000 užitná délka 1950 Oplechování ke zdi OZ 313 délka 2000 užitná délka 1950 Sněhový zachytávač SZ 80 délka 2000 užitná délka 1950 Stěnové nároží SN 146 délka 2000 užitná délka 1950 Stěnový kout SK 146 délka 2000 užitná délka 1950 Tabule TAB 1250x2000 délka 2000 šířka1250 Střešní krytiny Střešní krytina: Tloušťka krytiny: Stavební šířka krytiny: Typ šablona o šesti vlnách 0, polyestersat 25 μm satmat μm satpur 50 μm satpur 50 μm extra alusat Střešní krytina: Tloušťka krytiny: Stavební šířka krytiny: Typ šablona o čtyřech vlnách 0, polyestersat 25 μm satmat μm satpur 50 μm satpur 50 μm extra alusat Další střešní krytiny, střešní doplňky a okapový systém naleznete v samostatném katalogu. S konkrétní nabídkou sortimentu se můžete také seznámit na stránkách

14 Ústí nad Labem Praha Hradec Králové Ostrava Poprad Brno SATJAM, s.r.o., Michalská 1032/21, Ostrava tel.: , fax: SATJAM, s.r.o., Hraničná 13, Poprad tel./fax: , mobil: Praha Úvaly: Brno: Hradec Králové: Ústí nad Labem: Poprad (SK): Náš kompletní sortiment: lehké střešní krytiny okapové systémy střešní doplňky trapézové plechy stěnové kazety, panely konstrukční profi ly rovinné plechy, svitky profi ly pro sádrokarton interiérové podhledy a obklady Jsme držiteli certifikátů: ISO 9001:2001 a ISO 14001:2005 Váš prodejce: 1/2007 Tiskové chyby vyhrazeny
