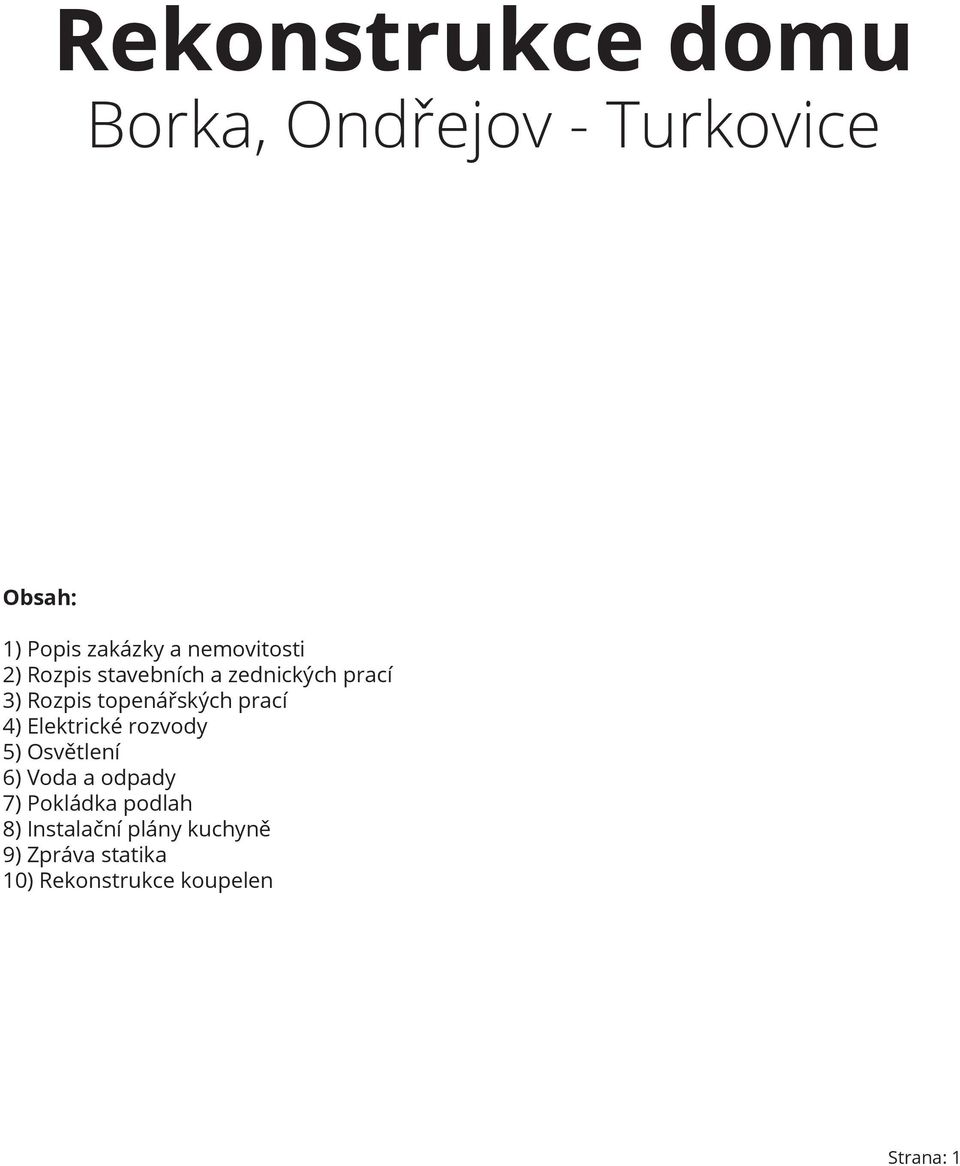

1 Rekonstrukce domu Borka, Ondřejov - Turkovice Obsah: 1) Popis zakázky a nemovitosti 2) Rozpis stavebních a zednických prací 3) Rozpis topenářských prací 4) Elektrické rozvody 5) Osvětlení 6) Voda a odpady 7) Pokládka podlah 8) Instalační plány kuchyně 9) Zpráva statika 10) Rekonstrukce koupelen Strana: 1

2 1) Popis zakázky a nemovitosti Poptáváme kompletní rekonstrukci rodinného domu v lokalitě Ondřejov - Turkovice. Rozsah prací zahrnuje především (podrobnější popis dále v dokumentu): vybourání nosné konstrukce a osazení překladů dle technické zprávy statika (viz) rekonstrukce vody, odpadů a elektrických rozvodů rekonstrukce dvou koupelen začištění omítek, výmalba (případně štuky) částečná rekonstrukce topné soustavy (výměna ventilů a kohoutů, posunutí krbových kamen) stěrkování/nivelace podlah pokládka podlahy (vinyl a koberce) zednické práce na nenosných konstrukcích Zadavatel si vyhrazuje právo rozsah prací změnit v závislosti na celkové nabídkové ceně. Termín stavebních prací: leden - březen Pozn.: Kóty v jednotlivých výkresech i popisech stavebních úprav jsou pouze orientační ŘEZ Strana: 2

3 1:100 N (110) (80) PRACOVNA / KOUPELNA (130) (130) KOUPELNA 1 SERVER / (95) KUCHYŇ PŘEDSÍŇ POKOJ (85) (80) 30 VERANDA 70 PŘÍZEMÍ (85) LOŽNICE (80) ŠATNA / PŘEDSÍŇ / LOŽNICE (80) PATRO Strana: 3

4 1) Rozpis stavebních a zednických prací KOUPELNA 2 9 PRACOVNA KOUPELNA 1 SERVER 6a 6 6b KUCHYŇ 3 4 PŘEDSÍŇ 1 POKOJ 5 VERANDA PŘÍZEMÍ 1) Vybourání nosné konstrukce a osazení překladů Viz zpráva statika 2) Vyzdění příčky za kuchyňskou linku x 1100 mm porobeton mm 3) Vyzdění příčky vedle komína x 2600 mm porobeton mm či sádrokarton s výztuhami pro kuchyňskou linku 4) Odstranění dřevěného obložení schodiště, vyzdění rozměr a popis při osobní návštěvě 5) Zakrytí nové rozvodnice sádrokartonovým krytem s dvířky a zakrytí topení orientační rozměr 900 x 300 x 2600 mm 6) Vybourání stávajících futer, zazdění; vybourání nových dveřních otvorů a osazení futer 6 - zazdění stávajících futer (600 x 2 mm) 6a - vybourání nového dveřního otvoru, osazení futer 700 mm 6a - vybourání nového dveřního otvoru, osazení futer 600 mm 7) Vybourání stávajících futer, zazdění mm 8) Vybourání stávajícího okna a zazdění vzniklého otvoru x 300 x 1000 mm 9) Vybourání stávající příčky, její posun a snížení vybourání příčky tl. 100 mm; rozměr: 2 x 900 mm stavba nové příčky viz rekonstrukce koupelny Strana: 4

5 PATRO 10) Vybourání dřevěné nenosné konstrukce, vyzdění nové rozměr a popis při osobní návštěvě 11) Vyzdívka vedle komína x 850 mm porobeton mm či sádrokarton s výztuhami pro kuchyňskou linku 12) Zakrytí otvoru v příčce x 500 mm 13) Zakrytí expanzní nádoby sádrokartonovým krytem s dvířky orientační rozměr 400 x 700 x 2300 mm 14) Obezdění komína jednou řadou porobetonového zdiva x 2300 mm porobeton Strana: 5

6 3) Rozpis topenářských prací Natření topných těles a teplovodných trubek (bílá barva), výměna ventilů, nové kohouty u všech topných těles. Výkres topení KOUPELNA 2 PRACOVNA KOUPELNA 1 SERVER svislé potrubí 16/37 KUCHYŇ PŘEDSÍŇ 1 POKOJ š 90 v 130 VERANDA h 20 PŘÍZEMÍ LOŽNICE svislé potrubí 16/ ŠATNA PŘEDSÍŇ 2 LOŽNICE 2 expanze 1. PATRO Strana: 6

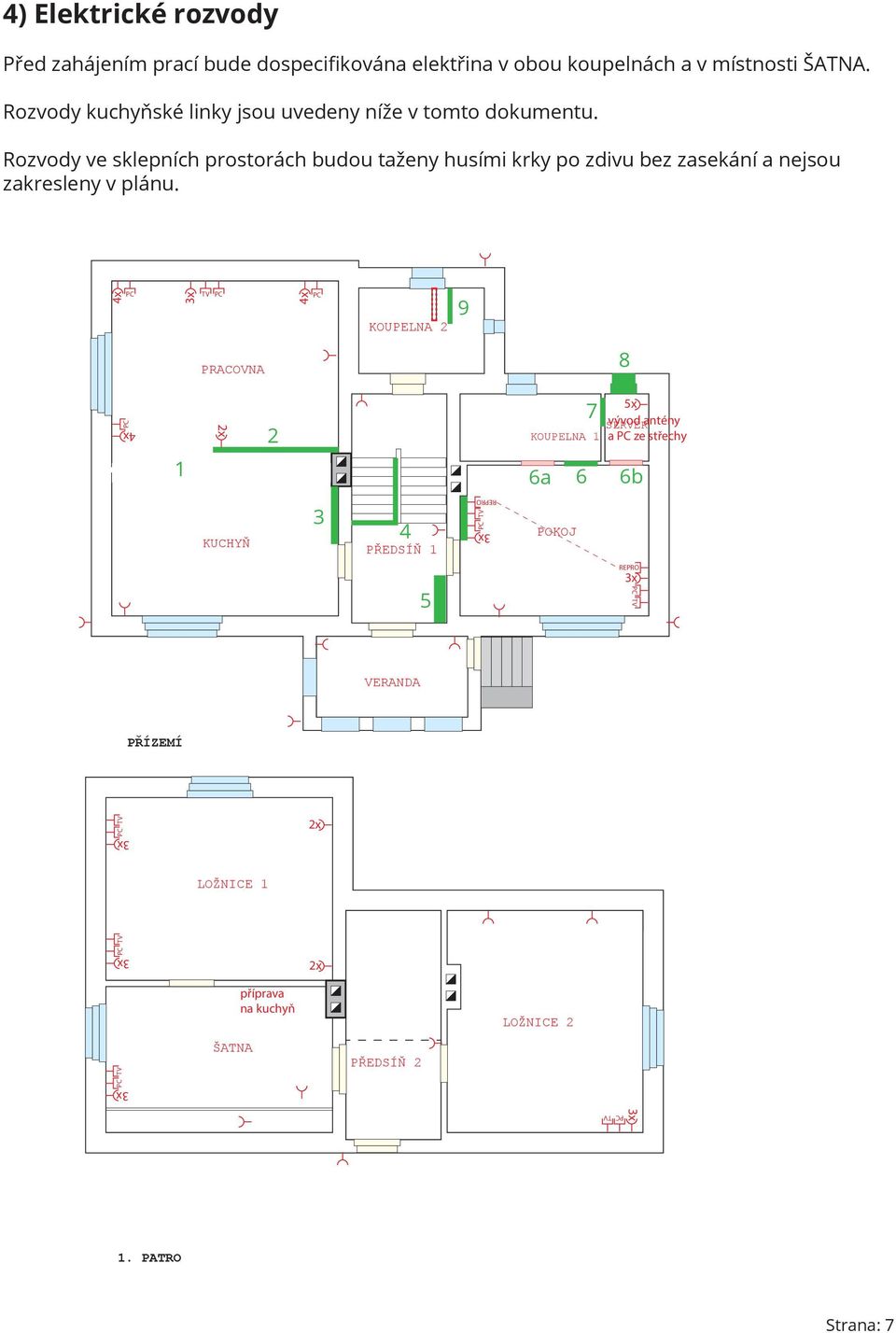

7 4) Elektrické rozvody Před zahájením prací bude dospecifikována elektřina v obou koupelnách a v místnosti ŠATNA. Rozvody kuchyňské linky jsou uvedeny níže v tomto dokumentu. Rozvody ve sklepních prostorách budou taženy husími krky po zdivu bez zasekání a nejsou zakresleny v plánu. 4x PC 3x TV PC 4x PC KOUPELNA 2 9 PRACOVNA 8 PC 4x 2x 2 7 5x vývod antény a PC ze střechy KOUPELNA 1 SERVER 1 6a 6 6b KUCHYŇ 3 4 PŘEDSÍŇ 1 REPRO PC TV 3x POKOJ 5 REPRO 3x PC TV VERANDA PŘÍZEMÍ PC TV 2x 3x LOŽNICE 1 PC TV 3x 2x příprava na kuchyň LOŽNICE 2 PC TV ŠATNA PŘEDSÍŇ 2 PC TV 3x 3x 1. PATRO Strana: 7

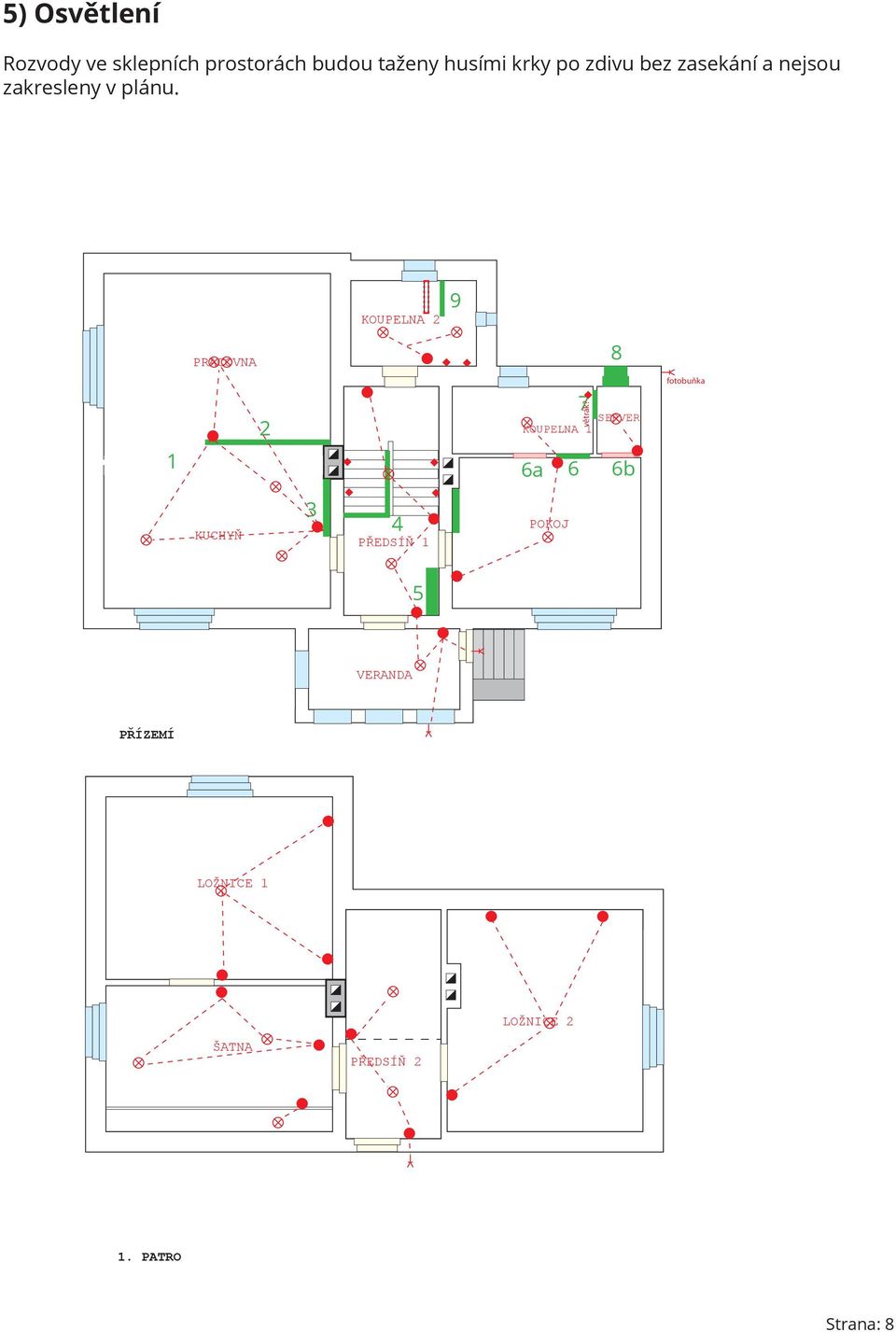

8 5) Osvětlení Rozvody ve sklepních prostorách budou taženy husími krky po zdivu bez zasekání a nejsou zakresleny v plánu. KOUPELNA 2 9 PRACOVNA 2 7 větrák? 8 KOUPELNA 1 SERVER fotobuňka 1 6a 6 6b KUCHYŇ 3 4 PŘEDSÍŇ 1 POKOJ 5 VERANDA PŘÍZEMÍ LOŽNICE 1 LOŽNICE 2 ŠATNA PŘEDSÍŇ 2 1. PATRO Strana: 8

9 6) Voda a odpady Rozsah rekonstrukce vody a odpadů bude specifikován na místě při osobní prohlídce. Orientační rozsah dle jednotlivých místností: kuchyň - viz instalační plán (pouze studená voda) koupelny - odpady i nové rozvody vody sklep - rozvody pro pračku, sušičku šatna - studená voda i odpad 7) Pokládka podlah Nivelace, položení vinilové podlahy v místnostech: pracovna kuchyně předsíň 1 pokoj Nivelace v místnoti: server Pokládka koberců v místnostech: předsíň 1 (schodišťová část) ložnice ložnice 2 šatna předsíň 2 8) Instalační plány kuchyně Plány jsou včetně rozvodů vody / elektřiny Strana: 9

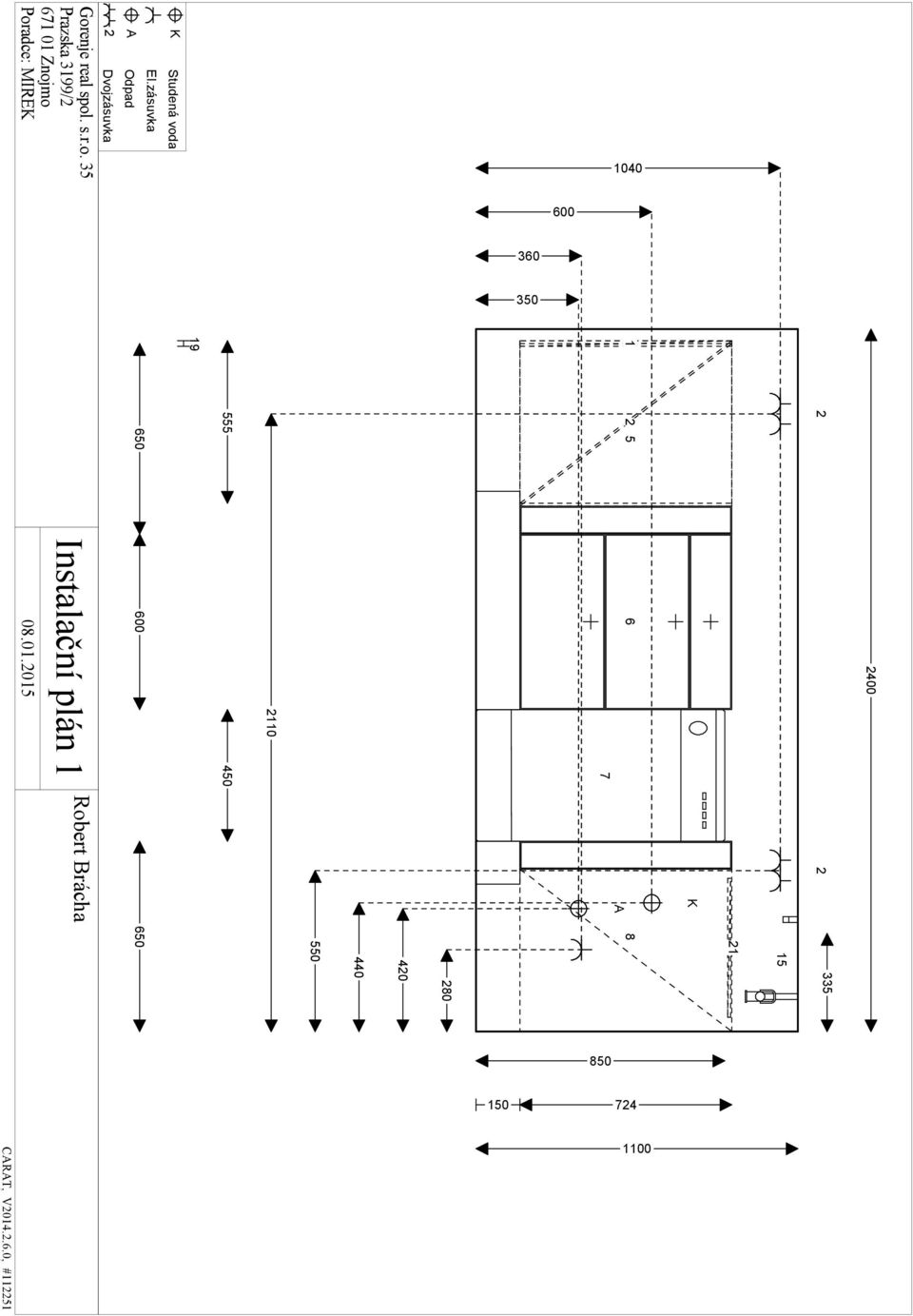

10 2 Dvojzásuvka Gorenje real spol. s.r.o. 35 Prazska 3199/ Znojmo Poradce: MIREK A Odpad El.zásuvka K Studená voda Instalační plán K A Robert Brácha CARAT, V , #

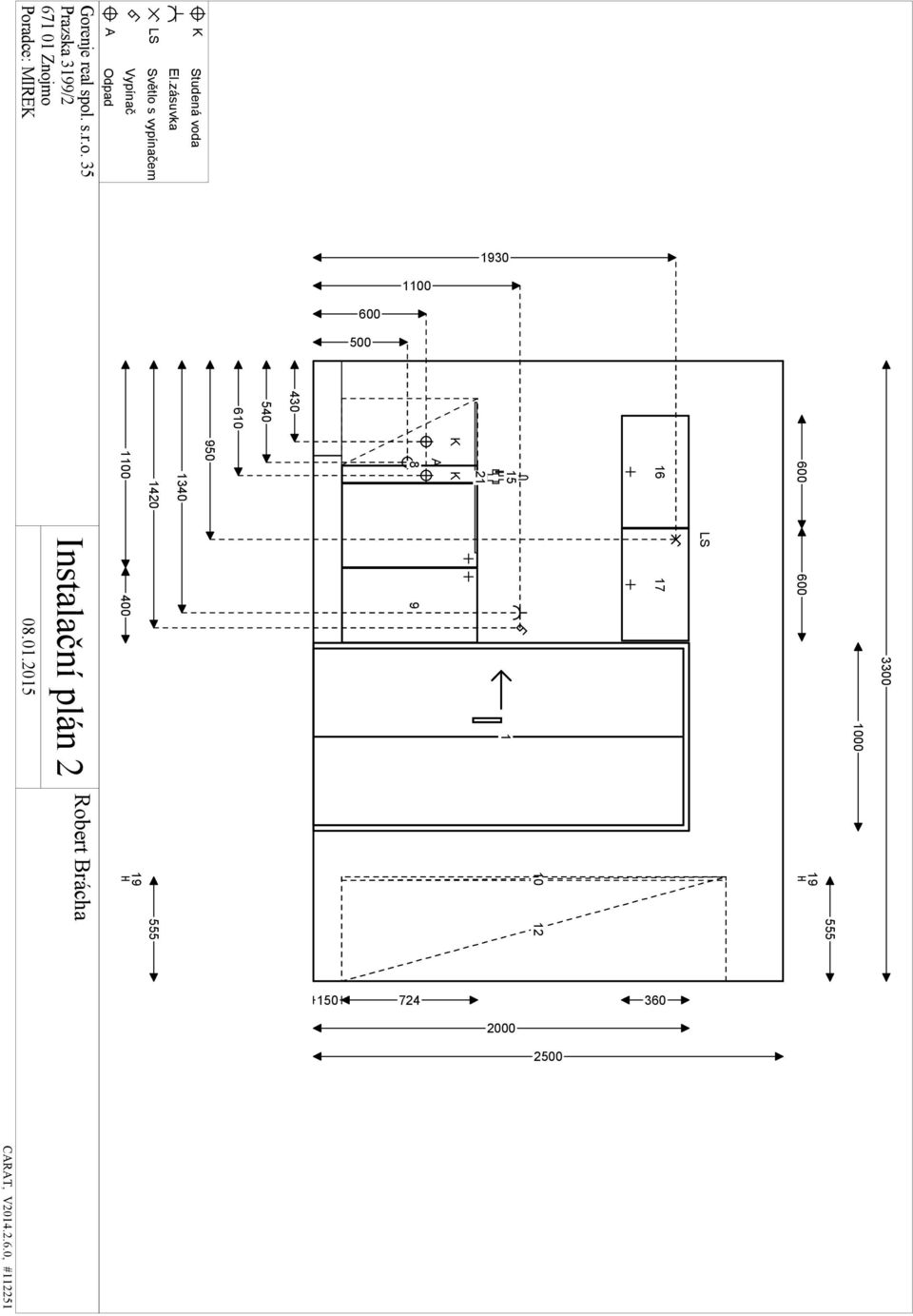

11 K Studená voda El.zásuvka LS Světlo s vypínačem Vypínač A Odpad Gorenje real spol. s.r.o. 35 Prazska 3199/ Znojmo Poradce: MIREK LS K K A Instalační plán Robert Brácha CARAT, V , #112251

12 2 Dvojzásuvka Gorenje real spol. s.r.o. 35 Prazska 3199/ Znojmo Poradce: MIREK Instalační plán 3 El.zásuvka Robert Brácha CARAT, V , #

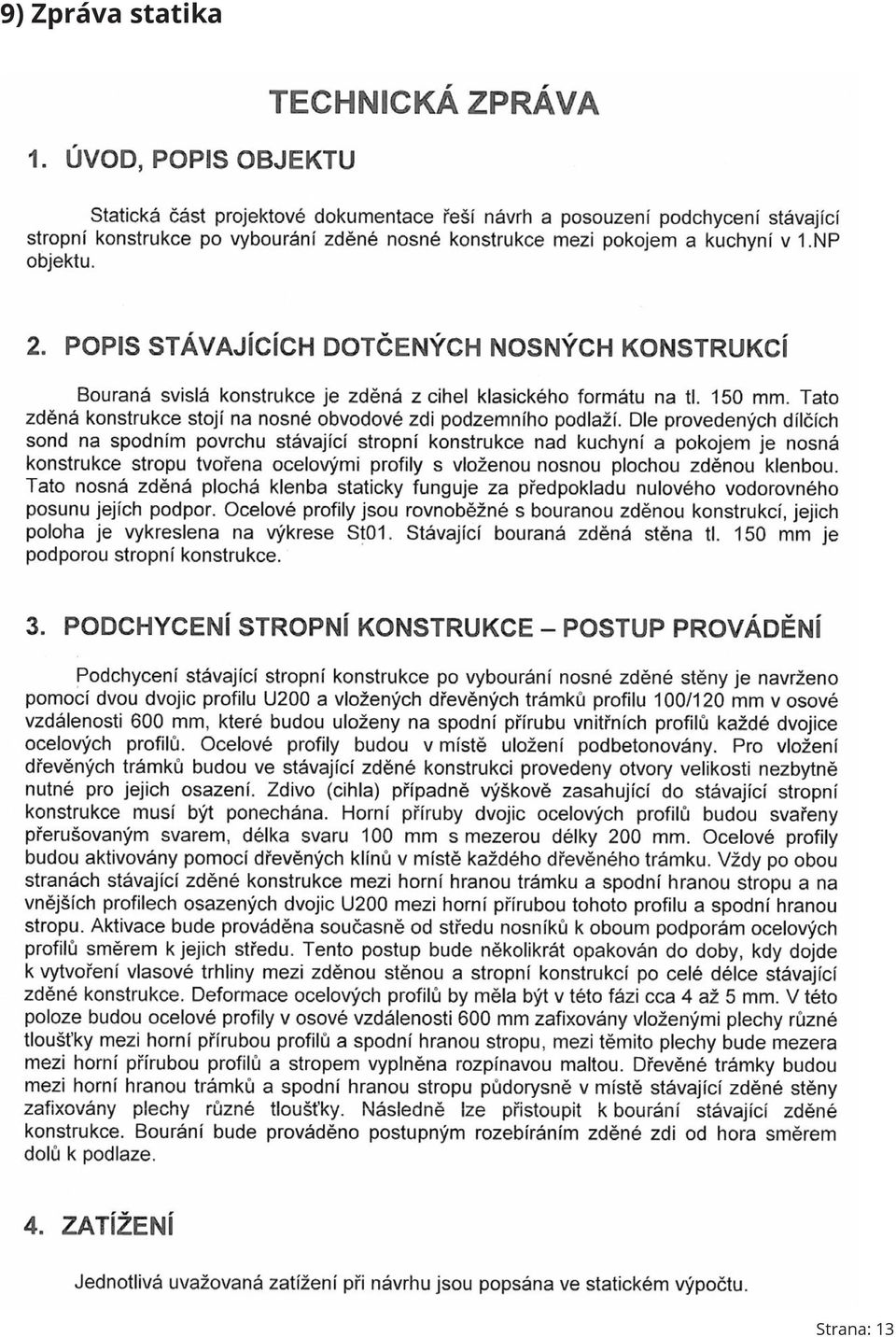

13 9) Zpráva statika Strana: 13

14 Strana: 14

15 Strana: 15

16 Strana: 16

17 10) Rekonstrukce koupelen Bude specifikováno později. Strana: 17
