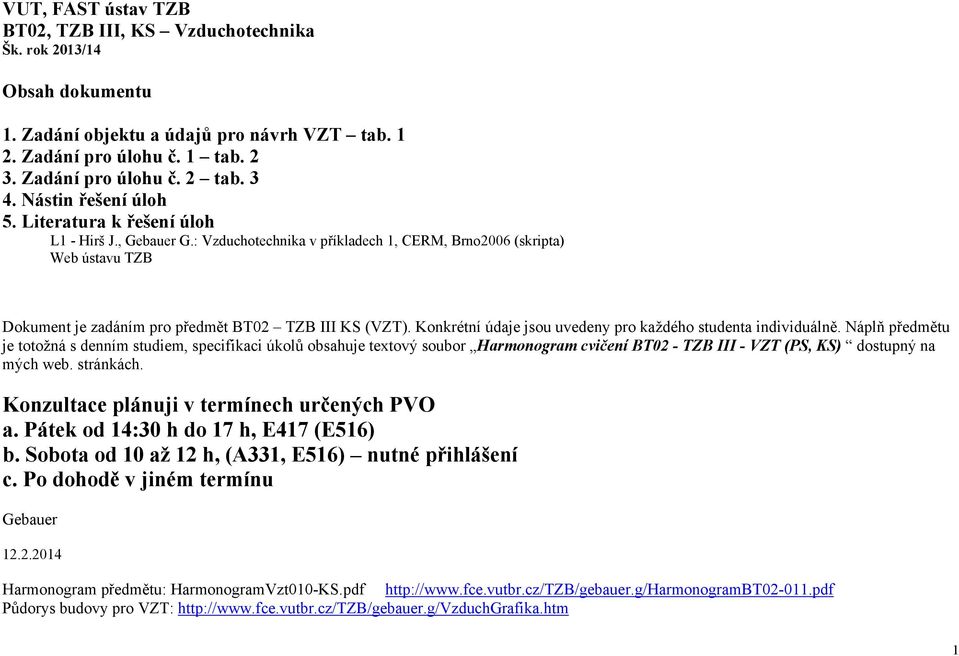

1 VUT, FAST ústav TZB BT02, TZB III, KS Vzduchotechnika Šk. rok 2013/14 Obsah dokumentu 1. Zadání objektu a údajů pro návrh VZT tab Zadání pro úlohu č. 1 tab Zadání pro úlohu č. 2 tab Nástin řešení úloh 5. Literatura k řešení úloh L1 - Hirš J., Gebauer G.: Vzduchotechnika v příkladech 1, CERM, Brno2006 (skripta) Web ústavu TZB Dokument je zadáním pro předmět BT02 TZB III KS (VZT). Konkrétní údaje jsou uvedeny pro každého studenta individuálně. Náplň předmětu je totožná s denním studiem, specifikaci úkolů obsahuje textový soubor Harmonogram cvičení BT02 - TZB III - VZT (PS, KS) dostupný na mých web. stránkách. Konzultace plánuji v termínech určených PVO a. Pátek od 14:30 h do 17 h, E417 (E516) b. Sobota od 10 až 12 h, (A331, E516) nutné přihlášení c. Po dohodě v jiném termínu Gebauer Harmonogram předmětu: HarmonogramVzt010-KS.pdf Půdorys budovy pro VZT: 1

2 1. Zadání objektu a údajů pro návrh VZT tab. 1 Info: Půdorysy: P. č. Příjmení Jméno Číslo zadání 1 Bahnová Eliška OR_01B 2 Bezruč Michal OR_02B 3 Boulaouad Hichen OR_03B 4 Dařbuján Lukaš OR_04B 5 Dejlová Marie OR_03A 6 Farský Václav OR_06B 7 Jelínková Michaela OR_07B 8 Káňová Veronika OR_08B 9 Kašík Tomáš OR_09B 10 Klabzuba Tomáš OR_10B 11 Kocourek Roman OR_11B 12 Kolesa Jiří OR_12B 13 Kostrhounová Irena OR_03A Budova X Y H n A Restaurace Ostrava 2 P, TV, Kl, 22,25,45,60 Knihovna Olomouc 3 P, NV, Kl, 21,25,40,55 Prodejna Praha 2 P, TV, Kl, 22,26,40,55 Sportovní hala Brno 1 P, NV, Kl, 18,22,45,50 Prodejna Pardubice 3 P, TV, Kl, 22,26,40,60 Jídelna Olomouc 2 P, TV, Kl, 21,25,40,55 Tělocvična Břeclav 1 P, NV, Kl, 20,24,40,55 Kavárna Praha 2 P, TV, Kl, 22,25,40,55 Výstavní síň Kroměříž 2 P, NV, Kl, 20,25,45,55 Nákup. středisko Brno 3 P, NV, Kl, 21,25,40,60 Posluchárna Hrad. Králové 3 P, NV, Kl, 22,25,40,60 Obch. dům Karviná 2 P, TV, Kl, 21,26,40,55 Prodejna Přerov 3 P, NV, Kl, 22,26,40,60 4,2 3,5 0, ,5 1,7 0, ,8 2 0, ,5 0, ,4 3,0 0, ,5 4,2 0, ,5 0, ,3 3 0, ,2 2, , ,5 0, ,8 3,8 0, ,4 5 0, Legenda: P počet nadzemních podlaží NV nucené větrání TV teplovzdušné vytápění Kl klimatizace nízkotlaká vzduchová ústřední 22/26, 21/25 ap. údaje představují teplotu vnitřního vzduchu zimní/teplotu vnitřního vzduchu letní ( o C) 40/60, 45/55 ap. údaje představují relativní vlhkost vnitřního vzduchu zimní/relativní vlhkost vnitřního vzduchu letní (%) Doplňky ke stávajícím údajům X, Y délka, šířka (m), H výška (m), n doplněk počtu osob, A doplněk azimutu ( o ) 2

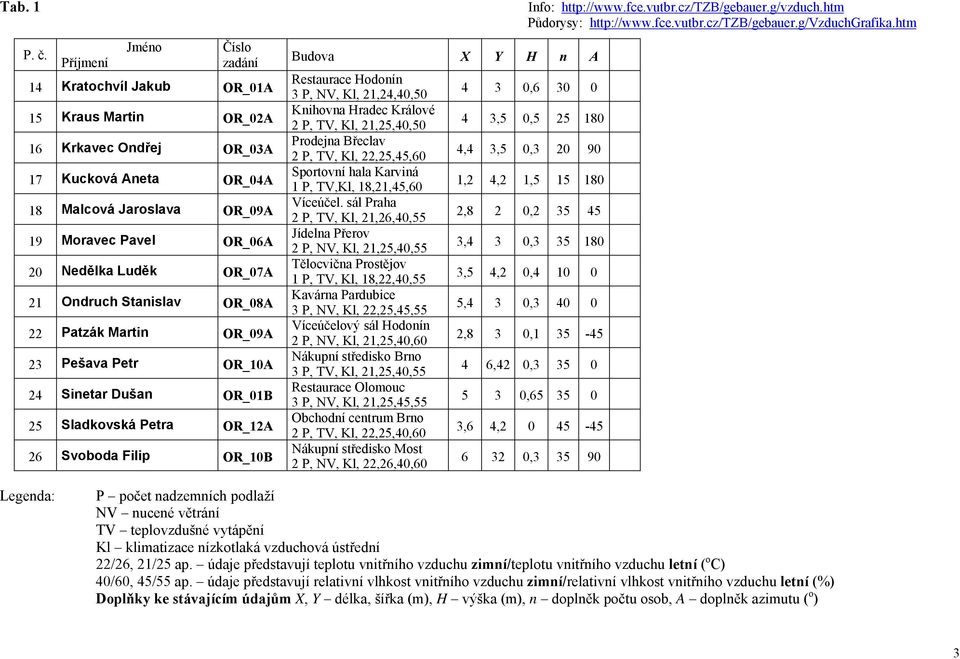

3 Tab. 1 Info: Půdorysy: P. č. Příjmení Jméno Číslo zadání 14 Kratochvíl Jakub OR_01A 15 Kraus Martin OR_02A 16 Krkavec Ondřej OR_03A 17 Kucková Aneta OR_04A 18 Malcová Jaroslava OR_09A 19 Moravec Pavel OR_06A 20 Nedělka Luděk OR_07A 21 Ondruch Stanislav OR_08A 22 Patzák Martin OR_09A 23 Pešava Petr OR_10A 24 Sinetar Dušan OR_01B 25 Sladkovská Petra OR_12A 26 Svoboda Filip OR_10B Budova X Y H n A Restaurace Hodonín 3 P, NV, Kl, 21,24,40,50 Knihovna Hradec Králové 2 P, TV, Kl, 21,25,40,50 Prodejna Břeclav 2 P, TV, Kl, 22,25,45,60 Sportovní hala Karviná 1 P, TV,Kl, 18,21,45,60 Víceúčel. sál Praha 2 P, TV, Kl, 21,26,40,55 Jídelna Přerov 2 P, NV, Kl, 21,25,40,55 Tělocvična Prostějov 1 P, TV, Kl, 18,22,40,55 Kavárna Pardubice 3 P, NV, Kl, 22,25,45,55 Víceúčelový sál Hodonín 2 P, NV, Kl, 21,25,40,60 Nákupní středisko Brno 3 P, TV, Kl, 21,25,40,55 Restaurace Olomouc 3 P, NV, Kl, 21,25,45,55 Obchodní centrum Brno 2 P, TV, Kl, 22,25,40,60 Nákupní středisko Most 2 P, NV, Kl, 22,26,40, , ,5 0, ,4 3,5 0, ,2 4,2 1, ,8 2 0, ,4 3 0, ,5 4,2 0, ,4 3 0, ,8 3 0, ,42 0, , ,6 4, , Legenda: P počet nadzemních podlaží NV nucené větrání TV teplovzdušné vytápění Kl klimatizace nízkotlaká vzduchová ústřední 22/26, 21/25 ap. údaje představují teplotu vnitřního vzduchu zimní/teplotu vnitřního vzduchu letní ( o C) 40/60, 45/55 ap. údaje představují relativní vlhkost vnitřního vzduchu zimní/relativní vlhkost vnitřního vzduchu letní (%) Doplňky ke stávajícím údajům X, Y délka, šířka (m), H výška (m), n doplněk počtu osob, A doplněk azimutu ( o ) 3

4 Tab. 1 Info: Půdorysy: P. č. Příjmení Jméno Číslo zadání 27 Šorm Petr OR_01A 28 Švarcová Hana OR_02A 29 Urban Michal OR_03A 30 Vlček Slavomír OR_04A 31 Vondráček Tomáš OR_05A 32 Zámečník Tomáš OR_06A 33 Gogolín Tomáš OR_07A 34 Hruboš Robert OR_08A 35 Malinovský Vladislav OR_09A 36 Kopřiva Jaroslav OR_02B 37 Čuříková Sára OR_06B 38 Šonková Jana OR_10B 39 OR_12B Budova X Y H n A Restaurace Pardubice 2 P, NV, Kl, 21,25,45,55 Knihovna Praha 2 P, TV, Kl, 21,26,40,60 Prodejna Olomouc 3 P, NV, Kl, 22,26,40,60 Sportovní hala Praha 1 P, TV,Kl, 20,25,40,60 Kino Hradec Králové 1 P, NV, Kl, 22,25,45,60 Jídelna Karviná 3 P, TV, Kl, 21,25,40,60 Tělocvična Břeclav 1 P, NV, Kl, 21,25,40,60 Kavárna Znojmo 2 P, TV, Kl, 21,25,40,60 Víceúčel. sál Praha 3 P, NV, Kl, 22,26,40,60 Knihovna Karviná 2 P, TV, Kl, 22,25,45,60 Jídelna Hodonín 3 P, NV, Kl, 22,26,40,60 Nákup. středisko Břeclav 2 P, TV, Kl, 22,25,45,60 Obch. dům Ostrava 3 P, NV, Kl, 22,25,40, , ,7 4,7 0, ,4 2 0, ,5 0, ,4 2 0, ,4 1 0, ,6 2,2 0, ,4 3 0, ,8 1 0, ,7 0, ,8 0, , ,6 3,2 0, Legenda: P počet nadzemních podlaží NV nucené větrání TV teplovzdušné vytápění Kl klimatizace nízkotlaká vzduchová ústřední 22/26, 21/25 ap. údaje představují teplotu vnitřního vzduchu zimní/teplotu vnitřního vzduchu letní ( o C) 40/60, 45/55 ap. údaje představují relativní vlhkost vnitřního vzduchu zimní/relativní vlhkost vnitřního vzduchu letní (%) Doplňky ke stávajícím údajům X, Y délka, šířka (m), H výška (m), n doplněk počtu osob, A doplněk azimutu ( o ) 4

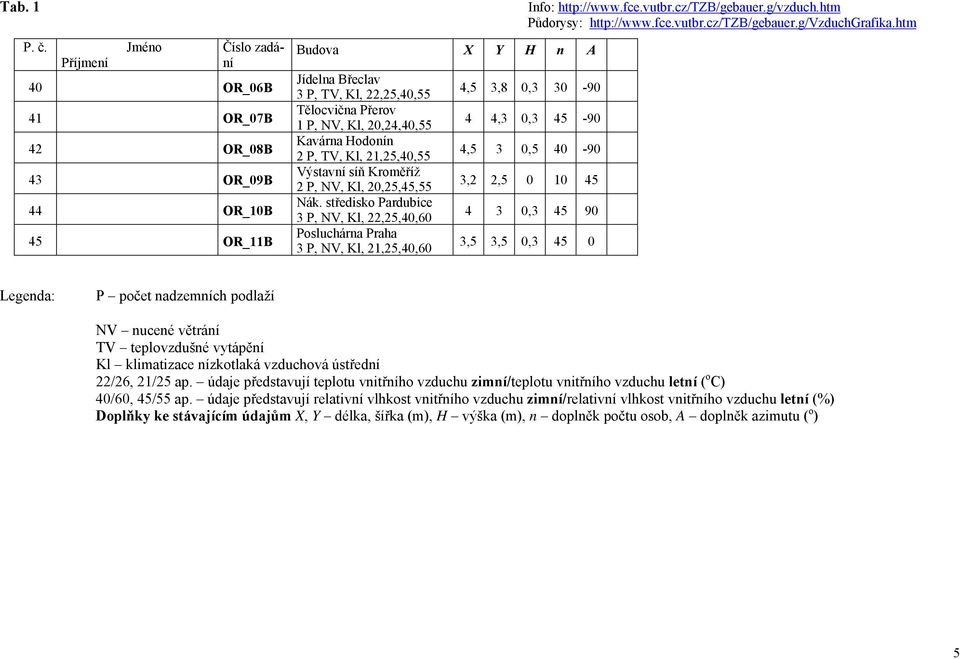

5 Tab. 1 Info: Půdorysy: P. č. Jméno Příjmení Číslo zadání 40 OR_06B 41 OR_07B 42 OR_08B 43 OR_09B 44 OR_10B 45 OR_11B Budova X Y H n A Jídelna Břeclav 3 P, TV, Kl, 22,25,40,55 Tělocvična Přerov 1 P, NV, Kl, 20,24,40,55 Kavárna Hodonín 2 P, TV, Kl, 21,25,40,55 Výstavní síň Kroměříž 2 P, NV, Kl, 20,25,45,55 Nák. středisko Pardubice 3 P, NV, Kl, 22,25,40,60 Posluchárna Praha 3 P, NV, Kl, 21,25,40,60 4,5 3,8 0, ,3 0, ,5 3 0, ,2 2, , ,5 3,5 0, Legenda: P počet nadzemních podlaží NV nucené větrání TV teplovzdušné vytápění Kl klimatizace nízkotlaká vzduchová ústřední 22/26, 21/25 ap. údaje představují teplotu vnitřního vzduchu zimní/teplotu vnitřního vzduchu letní ( o C) 40/60, 45/55 ap. údaje představují relativní vlhkost vnitřního vzduchu zimní/relativní vlhkost vnitřního vzduchu letní (%) Doplňky ke stávajícím údajům X, Y délka, šířka (m), H výška (m), n doplněk počtu osob, A doplněk azimutu ( o ) 5

6 2. Zadání pro úlohu č. 1 Úloha 1 Návrh ohřívače vzduchu Úkolem je návrh rekuperačního výměníků k ohřevu vzduchu. Základní vstupní hodnoty uvádí tab. 2. Algoritmus lit. 1 str. 89. Vstupní hodnoty: - otopná látka o teplotním spádu t m1 /t m2 - teplota vstupního vzduchu t 1 - teplota výstupního vzduchu t 2 - předpokládaná hustota vzduchu ρ = 1,18 kgm -3 - objemový průtok vzduchu V p - rychlost proudění vody ohřívačem w m - teplosměnný povrch pro čelní průřez S c = 1 m 2 S 1 = 22,6 m 2 /m 2 pro jednořadý ohřívač - poměr ploch dle katalogu výrobců S e /S i = 0,668/0,037 m 2 /m 2 - poměrné zúžení čelního průřezu ψ = 0,414 Tab. 2 Vstupní hodnoty úlohy č. 1 (ohřívač...) Č. Jméno Otopná voda t m1 /t m2 ( o C) Objem. průtok V p (m 3 /s) vzduchu vstupní t 1 ( o C) vzduchu výstupní t 2 ( o C) Rychlost vody w m (m/s) 1 Bahnová Eliška 92,5/72,5 0, ,35 2 Bezruč Michal 85/65 0, ,38 3 Boulaouad Hichen 90/70 0, ,41 4 Dařbuján Lukaš 70/60 0, ,44 5 Dejlová Marie 92,5/72,5 0, ,47 6 Farský Václav 85/65 1, ,5 7 Jelínková Michaela 90/70 1, ,53 8 Káňová Veronika 70/60 1, ,56 9 Kašík Tomáš 92,5/72,5 1, ,59 10 Klabzuba Tomáš 85/65 1, ,62 11 Kocourek Roman 90/70 1, ,65 12 Kolesa Jiří 70/60 1, ,68 13 Kostrhounová Irena 92,5/72,5 1, ,71 6

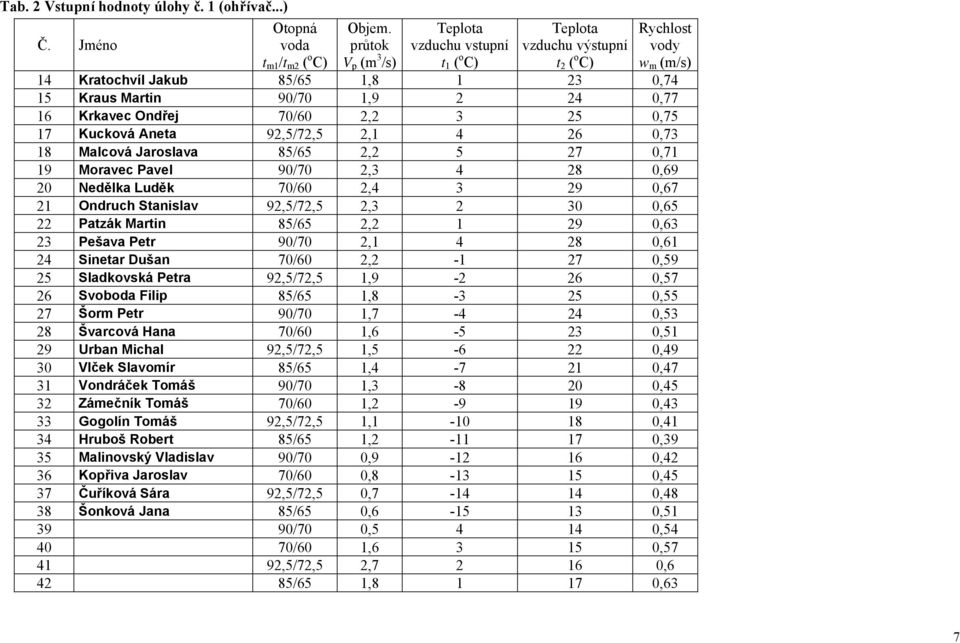

7 Tab. 2 Vstupní hodnoty úlohy č. 1 (ohřívač...) Č. Jméno Otopná voda t m1 /t m2 ( o C) Objem. průtok V p (m 3 /s) vzduchu vstupní t 1 ( o C) vzduchu výstupní t 2 ( o C) Rychlost vody w m (m/s) 14 Kratochvíl Jakub 85/65 1, ,74 15 Kraus Martin 90/70 1, ,77 16 Krkavec Ondřej 70/60 2, ,75 17 Kucková Aneta 92,5/72,5 2, ,73 18 Malcová Jaroslava 85/65 2, ,71 19 Moravec Pavel 90/70 2, ,69 20 Nedělka Luděk 70/60 2, ,67 21 Ondruch Stanislav 92,5/72,5 2, ,65 22 Patzák Martin 85/65 2, ,63 23 Pešava Petr 90/70 2, ,61 24 Sinetar Dušan 70/60 2, ,59 25 Sladkovská Petra 92,5/72,5 1, ,57 26 Svoboda Filip 85/65 1, ,55 27 Šorm Petr 90/70 1, ,53 28 Švarcová Hana 70/60 1, ,51 29 Urban Michal 92,5/72,5 1, ,49 30 Vlček Slavomír 85/65 1, ,47 31 Vondráček Tomáš 90/70 1, ,45 32 Zámečník Tomáš 70/60 1, ,43 33 Gogolín Tomáš 92,5/72,5 1, ,41 34 Hruboš Robert 85/65 1, ,39 35 Malinovský Vladislav 90/70 0, ,42 36 Kopřiva Jaroslav 70/60 0, ,45 37 Čuříková Sára 92,5/72,5 0, ,48 38 Šonková Jana 85/65 0, , /70 0, , /60 1, , ,5/72,5 2, , /65 1, ,63 7

8 Tab. 2 Vstupní hodnoty úlohy 1 (ohřívač...) Č. Jméno Otopná voda t m1 /t m2 ( o C) Objem. průtok V p (m 3 /s) vzduchu vstupní t 1 ( o C) vzduchu výstupní t 2 ( o C) Rychlost vody w m (m/s) 43 90/70 1, , /60 1, , /65 1, ,72 3. Zadání pro úlohu č. 2 Úloha č. 2 Úpravy vzduchu - míšení Zadání: Určete stav vzduchu po smíšení tří objemových proudů s níže uvedenými hodnotami. 1. složka: Objemový průtok V 1 (m 3 s -1 ), teplota t 1 ( o C), relativní vlhkost ϕ 1 (%) 2. složka: Objemový průtok V 2, teplota t 2, relativní vlhkost ϕ 2 3. složka: Objemový průtok V 3, teplota t 3, relativní vlhkost ϕ 3 Úlohu řešte: a. Početně pro tlak vzduchu p a = 98 kpa b. Graficky pro tlak vzduchu p a = 98 kpa 1. Vstupní data Individuální vstupní hodnoty uvádí tab. 3. Tlak vodní páry na mezi sytosti p uvádí literatura (např. L1, tab. P3), plynová konstanta vzduchu r a = 287,11 Jkg -1 K -1.,, D 2. Řešení Řešení úprav vzduchu vychází ze zásad aplikované psychrometrie. Cílem je určení stavových a dalších veličin jednotlivých složek a směsi vzduchu. Početní řešení úlohy vyžaduje výpočet níže uvedených veličin jednotlivých složek i pomocí formulí lit. L1 tab Ke grafickému řešení se užije h - x diagram (např. lit. L1 str. P15 str. 187). 8

9 Tab. 3 Vstupní hodnoty úlohy č. 2 (úpravy vlhkého vzduchu) Č. Jméno Objem. průtok vzduchu (m 3 /s) vzduchu ( o C) Relativní vlhkost vzduchu (%) V 1 V 2 V 3 t 1 t 2 t 3 ϕ 1 ϕ 2 ϕ 3 1 Bahnová Eliška Bezruč Michal Boulaouad Hichen Dařbuján Lukaš Dejlová Marie Farský Václav Jelínková Michaela Káňová Veronika Kašík Tomáš Klabzuba Tomáš Kocourek Roman Kolesa Jiří Kostrhounová Irena Kratochvíl Jakub Kraus Martin Krkavec Ondřej Kucková Aneta Malcová Jaroslava Moravec Pavel Nedělka Luděk Ondruch Stanislav Patzák Martin Pešava Petr Sinetar Dušan

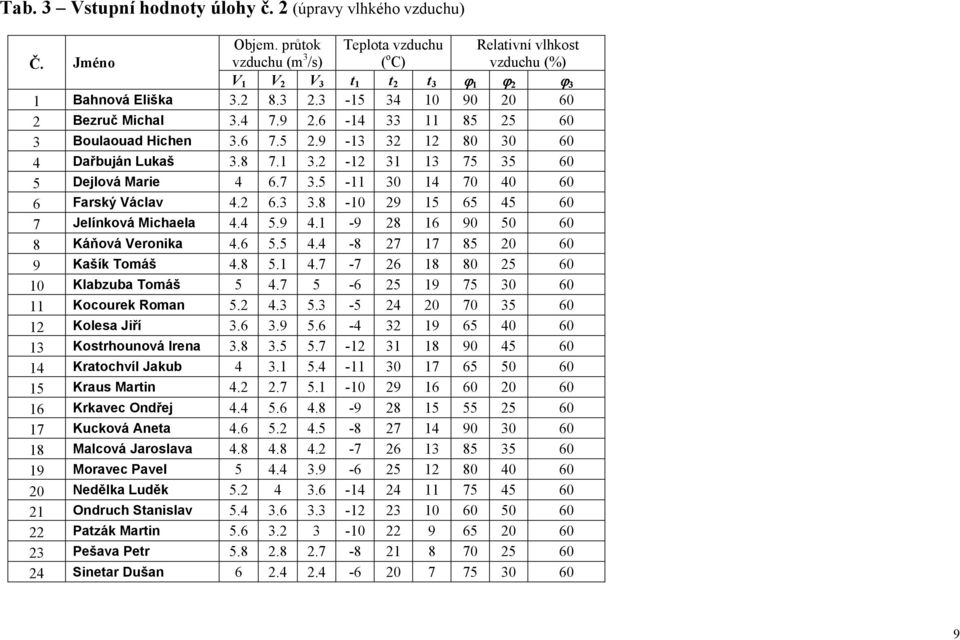

10 Tab. 3 Vstupní hodnoty úlohy č. 2 Č. Jméno Objem. průtok vzduchu (m 3 /s) vzduchu ( o C) Relativní vlhkost vzduchu (%) V 1 V 2 V 3 t 1 t 2 t 3 ϕ 1 ϕ 2 ϕ 3 25 Sladkovská Petra Svoboda Filip Šorm Petr Švarcová Hana Urban Michal Vlček Slavomír Vondráček Tomáš Zámečník Tomáš Gogolín Tomáš Hruboš Robert Malinovský Vladislav Kopřiva Jaroslav Čuříková Sára Šonková Jana

11 4. Nástin řešení úloh a. Úloha č. 1 Řešení úlohy vychází z problematiky sdílení tepla rekuperačními výměníky. Základy řešení jsou analogické návrhu otopných těles (semestr ÚT). Algoritmus řešení úlohy uvádí lit. L1 str. 89. b. Úloha č. 2 Úpravy vzduchu jsou primárním problémem vzduchotechniky. Vychází ze zásad aplikované psychrometrie. Cílem je určení stavových a dalších veličin jednotlivých složek a směsi vzduchu analytickou a grafickou metodou aplikující v podstatě směšovací pravidlo. Analytické řešení úlohy vyžaduje vyčíslení níže uvedených veličin dílčích složek i pomocí formulí lit. 1 tab Ke grafickému řešení se užije h - x diagram (např. lit. 1 str. P15 str. 187). Příklad řešení uvádí L1 str. 79. c. Úloha č. 3 Úloha představuje řešení tepelně vlhkostní bilance (TB). Předpokladem řešení jsou základní pojmy... Výchozí pro řešení: Geometrické údaje základní uvádí graf. zadání, nutná úprava doplňky dle X, Y a h..., ostatní se volí v obvyklých mezích... Tepelně technické vlastnosti součinitele prostupu tepla není nutno počítat, lze převzít např. z ČSN, Provoz budovy volí se dle reálného účelu zadání... Výpočet TB: Zásadní je určení doby výskytu maximálních hodnot TB v budovách s okny je primární složkou maximální tepelná zátěž oken v letním období... Výpočet tepelné zátěže algoritmus L1 str. 85 Výpočet tepelných ztrát výchozí poznatky semestr ÚT, výpočet lze provést zjednodušeně (metoda ochlazovaných ploch), tepelné ztráty větrání nejsou nutné, pokryje je VZT 11
