PRAVIDLA PROVOZOVÁNÍ DISTRIBUNÍCH SOUSTAV STANDARDY PIPOJENÍ ZAÍZENÍ K DISTRIBUNÍ SOUSTAV

Transkript

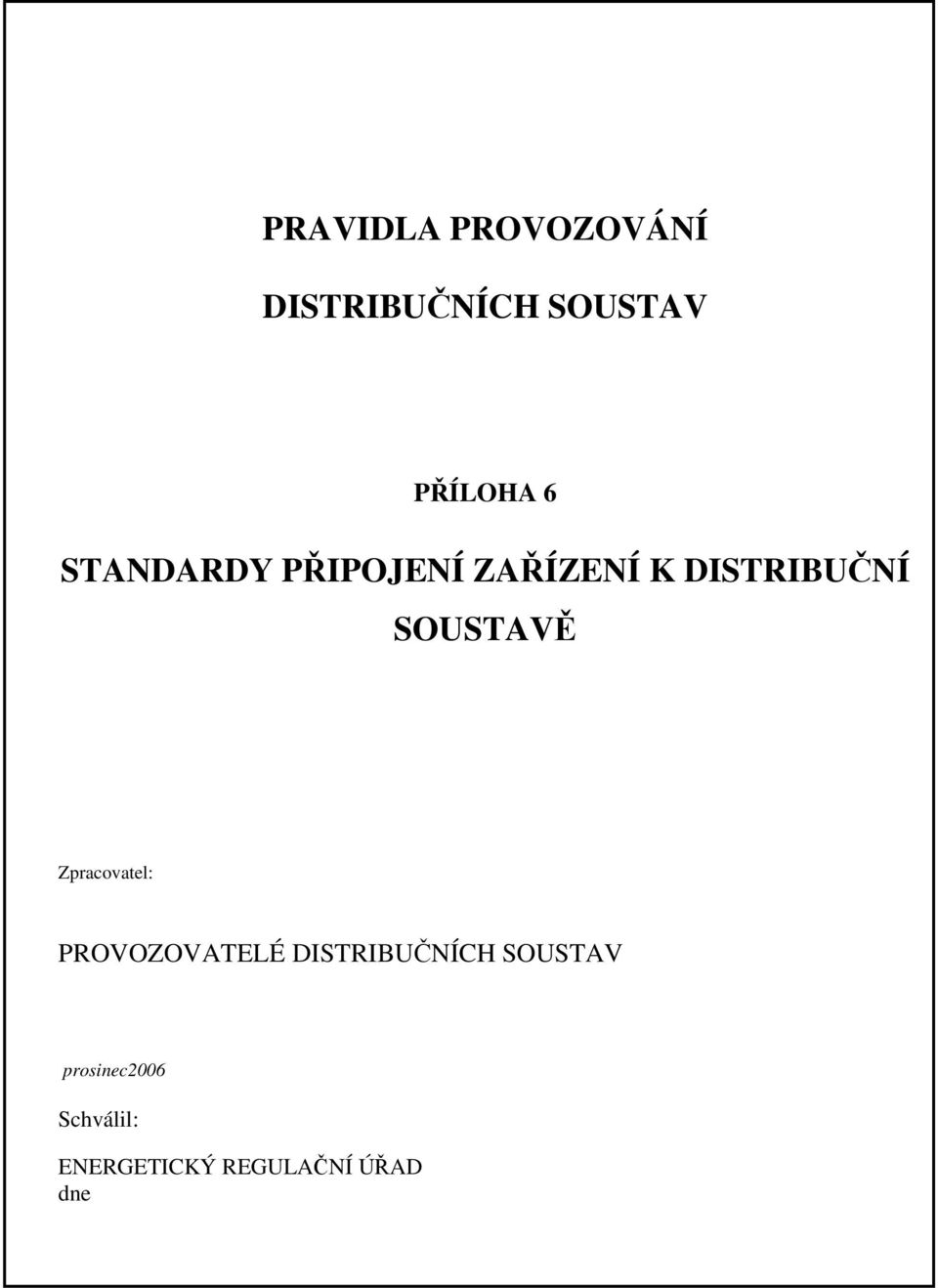

1 PRAVIDLA PROVOZOVÁNÍ DISTRIBUNÍCH SOUSTAV PÍLOHA 6 STANDARDY PIPOJENÍ ZAÍZENÍ K DISTRIBUNÍ SOUSTAV Zpracovatel: PROVOZOVATELÉ DISTRIBUNÍCH SOUSTAV prosic2006 Schválil: ENERGETICKÝ REGULANÍ ÚAD d

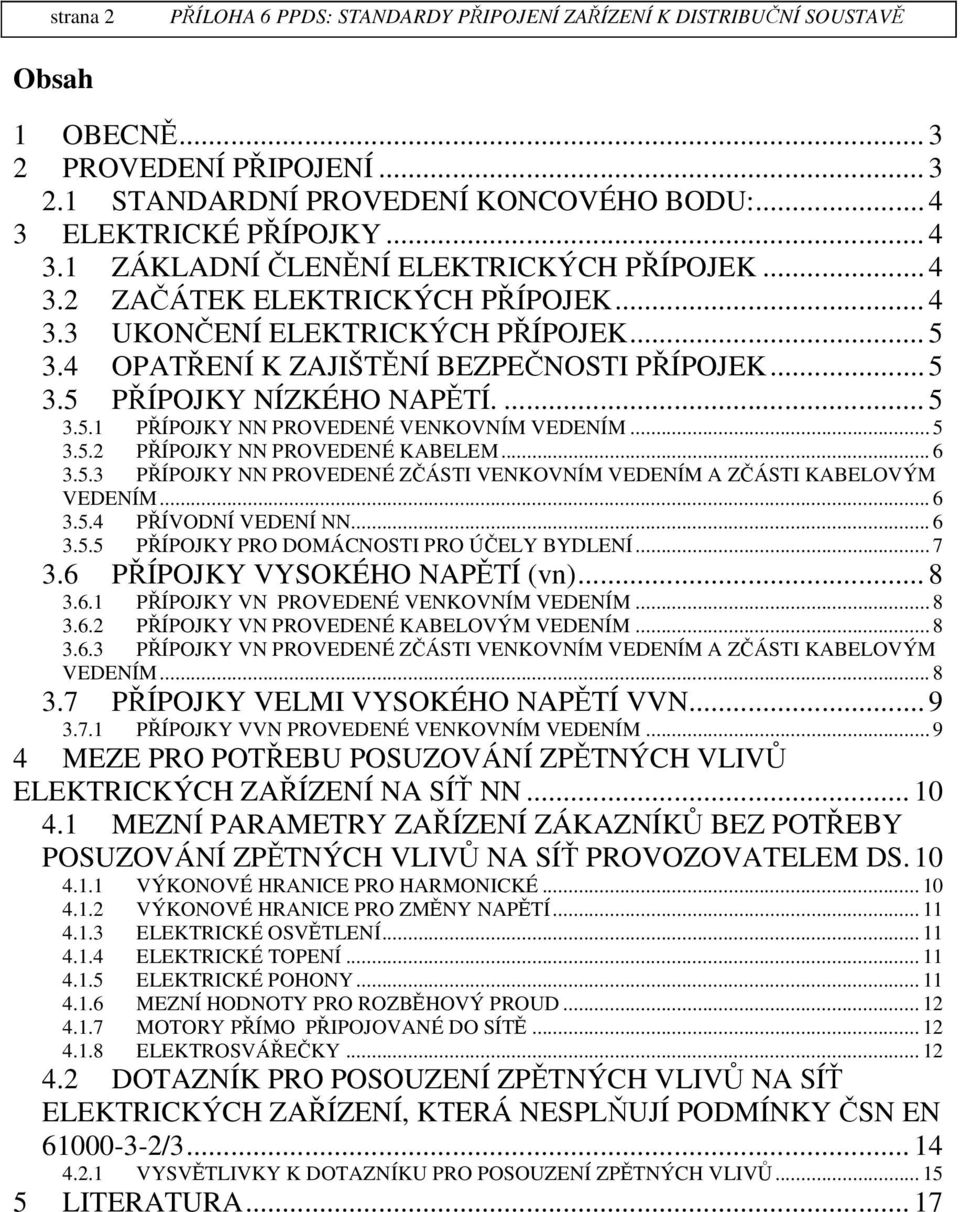

2 strana 2 Obsah 1 OBECN PROVEDENÍ PIPOJENÍ STANDARDNÍ PROVEDENÍ KONCOVÉHO BODU: ELEKTRICKÉ PÍPOJKY ZÁKLADNÍ LENNÍ ELEKTRICKÝCH PÍPOJEK ZAÁTEK ELEKTRICKÝCH PÍPOJEK UKONENÍ ELEKTRICKÝCH PÍPOJEK OPATENÍ K ZAJIŠTNÍ BEZPENOSTI PÍPOJEK PÍPOJKY NÍZKÉHO NAPTÍ PÍPOJKY NN PROVEDENÉ VENKOVNÍM VEDENÍM PÍPOJKY NN PROVEDENÉ KABELEM PÍPOJKY NN PROVEDENÉ ZÁSTI VENKOVNÍM VEDENÍM A ZÁSTI KABELOVÝM VEDENÍM PÍVODNÍ VEDENÍ NN PÍPOJKY PRO DOMÁCNOSTI PRO ÚELY BYDLENÍ PÍPOJKY VYSOKÉHO NAPTÍ (vn) PÍPOJKY VN PROVEDENÉ VENKOVNÍM VEDENÍM PÍPOJKY VN PROVEDENÉ KABELOVÝM VEDENÍM PÍPOJKY VN PROVEDENÉ ZÁSTI VENKOVNÍM VEDENÍM A ZÁSTI KABELOVÝM VEDENÍM PÍPOJKY VELMI VYSOKÉHO NAPTÍ VVN PÍPOJKY VVN PROVEDENÉ VENKOVNÍM VEDENÍM MEZE PRO POTEBU POSUZOVÁNÍ ZPTNÝCH VLIV ELEKTRICKÝCH ZAÍZENÍ NA SÍ NN MEZNÍ PARAMETRY ZAÍZENÍ ZÁKAZNÍK BEZ POTEBY POSUZOVÁNÍ ZPTNÝCH VLIV NA SÍ PROVOZOVATELEM DS VÝKONOVÉ HRANICE PRO HARMONICKÉ VÝKONOVÉ HRANICE PRO ZMNY NAPTÍ ELEKTRICKÉ OSVTLENÍ ELEKTRICKÉ TOPENÍ ELEKTRICKÉ POHONY MEZNÍ HODNOTY PRO ROZBHOVÝ PROUD MOTORY PÍMO PIPOJOVANÉ DO SÍT ELEKTROSVÁEKY DOTAZNÍK PRO POSOUZENÍ ZPTNÝCH VLIV NA SÍ ELEKTRICKÝCH ZAÍZENÍ, KTERÁ NESPLUJÍ PODMÍNKY SN EN / VYSVTLIVKY K DOTAZNÍKU PRO POSOUZENÍ ZPTNÝCH VLIV LITERATURA... 17

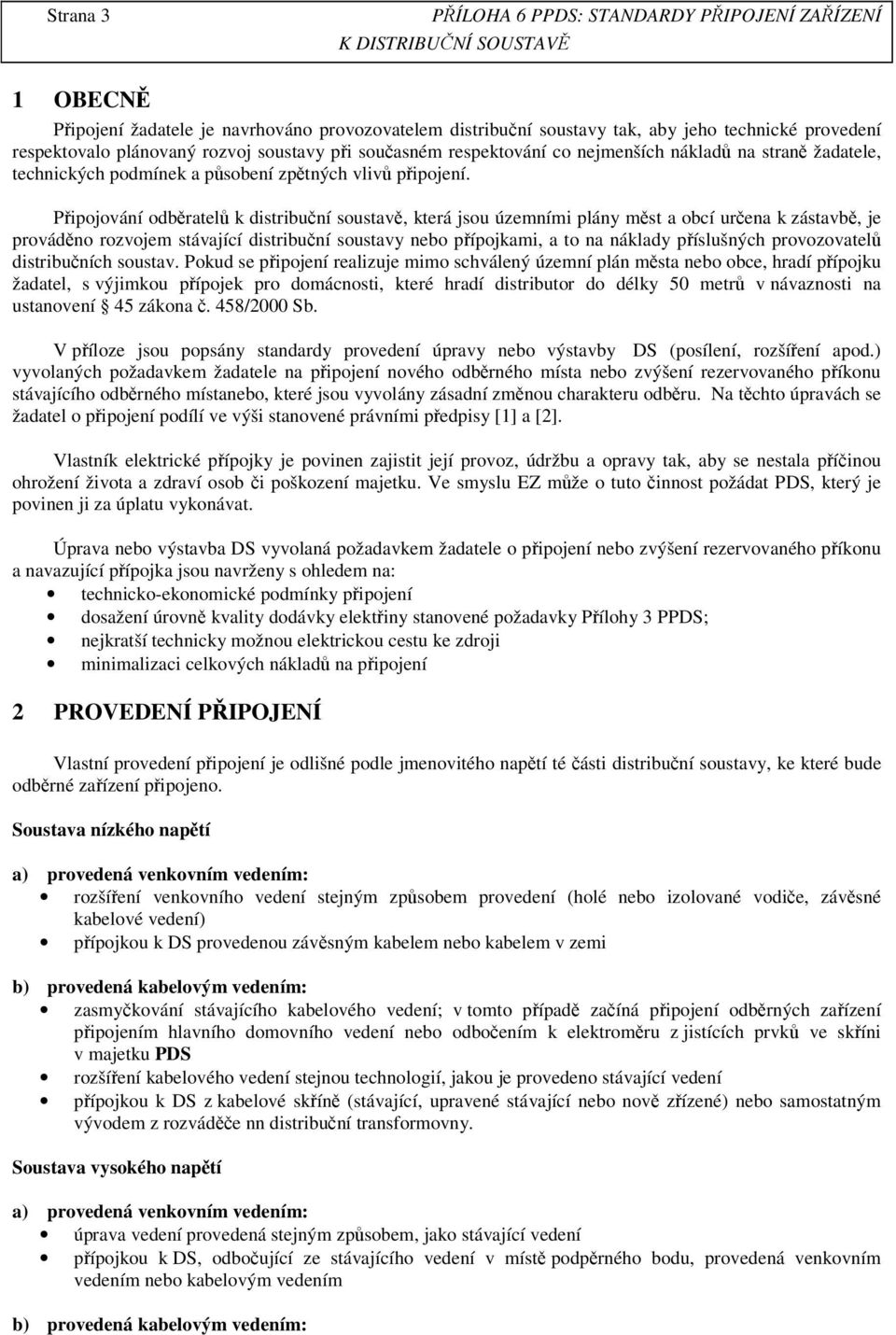

3 Strana 3 PÍLOHA 6 PPDS: STANDARDY PIPOJENÍ ZAÍZENÍ K DISTRIBUNÍ SOUSTAV 1 OBECN Pipojení žadatele je navrhováno provozovatelem distribuní soustavy tak, aby jeho technické provedení respektovalo plánovaný rozvoj soustavy pi souasném respektování co jmenších náklad na stran žadatele, technických podmík a p sobení zptných vliv pipojení. Pipojování odbratel k distribuní soustav, která jsou územními plány mst a obcí urena k zástavb, je provádno rozvojem stávající distribuní soustavy bo pípojkami, a to na náklady píslušných provozovatel distribuních soustav. Pokud se pipojení realizuje mimo schválený územní plán msta bo obce, hradí pípojku žadatel, s výjimkou pípojek pro domácnosti, které hradí distributor do délky 50 metr v návaznosti na ustvení 45 zákona. 458/2000 Sb. V píloze jsou popsány standardy provedení úpravy bo výstavby DS (posílení, rozšíení apod.) vyvolaných požadavkem žadatele na pipojení nového odbrného místa bo zvýšení rezervovaného píkonu stávajícího odbrného místabo, které jsou vyvolány zásadní zmnou charakteru odbru. Na tchto úpravách se žadatel o pipojení podílí ve výši stvené právními pedpisy [1] a [2]. Vlastník elektrické pípojky je povin zajistit její provoz, údržbu a opravy tak, aby se stala píinou ohrožení života a zdraví osob i poškození majetku. Ve smyslu EZ m že o tuto innost požádat PDS, který je povin ji za úplatu vykonávat. Úprava bo výstavba DS vyvolaná požadavkem žadatele o pipojení bo zvýšení rezervovaného píkonu a navazující pípojka jsou navrženy s ohledem na: technicko-ekonomické podmínky pipojení dosažení úrovn kvality dodávky elektiny stvené požadavky Pílohy 3 PPDS; jkratší technicky možnou elektrickou cestu ke zdroji minimalizaci celkových náklad na pipojení 2 PROVEDENÍ PIPOJENÍ Vlastní provedení pipojení je odlišné podle jmenovitého naptí té ásti distribuní soustavy, ke které bude odbrné zaízení pipojeno. Soustava nízkého naptí a) provedená venkovním vedením: rozšíení venkovního vedení stejným zp sobem provedení (holé bo izolované vodie, závsné kabelové vedení) pípojkou k DS provedenou závsným kabelem bo kabelem v zemi b) provedená kabelovým vedením: zasmykování stávajícího kabelového vedení; v tomto pípad zaíná pipojení odbrných zaízení pipojením hlavního domovního vedení bo odboením k elektromru z jistících prvk ve skíni v majetku PDS rozšíení kabelového vedení stejnou technologií, jakou je provedeno stávající vedení pípojkou k DS z kabelové skín (stávající, upravené stávající bo nov zízené) bo samostatným vývodem z rozváde nn distribuní transformovny. Soustava vysokého naptí a) provedená venkovním vedením: úprava vedení provedená stejným zp sobem, jako stávající vedení pípojkou k DS, odboující ze stávajícího vedení v míst podprného bodu, provedená venkovním vedením bo kabelovým vedením b) provedená kabelovým vedením:

4 strana 4 zasmykování kabelového vedení; v tomto pípad se hranice vlastnictví dohod individuáln ve smlouv o pipojení provedení dvou pívod z dvou elektrických stanic vn jedna pípojka k DS z upravené stávající elektrické stanice vn. Soustava velmi vysokého naptí: a) provedená venkovním vedením b) provedená kabelovým vedením Odbratelova elektrická stanice se pipojuje zasmykováním do stávajícího vedení vvn bo vývodem z rozvodny vvn. 2.1 STANDARDNÍ PROVEDENÍ KONCOVÉHO BODU: a) pi smykovém pipojení nízké naptí kabelová skí pro smykové pipojení vysoké naptí transformaní stanice vn/nn mající na stran vn dv místa pro pipojení kabelových vedení; velmi vysoké naptí na stran vvn provedení rozvodny typu H b) pi paprskovém vývodu: nízké naptí kabelová bo pípojková skí s jednou sadou pojistek vysoké naptí transformaní stanice vn/nn mající na stran vn jedno místo pro pipojení napájecího vedení; pro napojení z venkovního vedení je to venkovní stožárová transformaní stanice; pro napojení z kabelového vedení je to zdná, palová bo kompaktní nadzemní transformaní stanice velmi vysoké naptí standardn se poítá s paprskovým vývodem. 3 ELEKTRICKÉ PÍPOJKY Elektrická pípojka je urena k pipojení odbrných elektrických zaízení k DS. Elektrické pípojky musí odpovídat všem platným technickým normám, pedevším [4], [5] a [6]. 3.1 ZÁKLADNÍ LENNÍ ELEKTRICKÝCH PÍPOJEK Elektrické pípojky se podle provedení dlí na : a) pípojky provedené venkovním vedením b) pípojky provedené kabelovým vedením c) pípojky provedené kombinací obou zp sob. Elektrické pípojky se podle naptí dlí na: a) pípojky nízkého naptí (nn) b) pípojky vysokého naptí (vn) c) pípojky velmi vysokého naptí (vvn). 3.2 ZAÁTEK ELEKTRICKÝCH PÍPOJEK Elektrická pípojka zaíná odboením od rozvodného zaízení provozovatele distribuní soustavy smrem k odbrateli. Odboením se rozumí odboení od spínacích prvk bo pípojnic v elektrické stanici, vychází-li el. pípojka z elektrické stanice. Mimo elektrickou stanici zaíná elektrická pípojka odboením od venkovního bo kabelového vedení. Odboením od pípojnic v elektrické stanici se rozumí, že pípojnice je souástí rozvodného zaízení PDS, upevovací šrouby, svorky a pod. jsou již souástí pípojky.

5 strana 5 Odboením od venkovního vedení ( jakékoliv konstrukce) se rozumí, že vodie hlavního venkovního vedení jsou souástí zaízení PDS. Svorka (jakéhokoliv provedení) je již souástí pípojky. Odboný podprný bod (by by byl zizován souasn s pípojkou ) je souástí rozvodného zaízení PDS. Zaízení, které je v pímém styku s rozvodným zaízením PDS, podléhá schválení PDS. Toto zaízení musí být kompatibilní se zaízením PDS. 3.3 UKONENÍ ELEKTRICKÝCH PÍPOJEK Pípojka nízkého naptí koní standardn v pípojkové skíni, ní-li dohodnuto jinak. Pípojkovou skíní je : a) Hlavní domovní pojistková skíka - je-li pípojka provedena venkovním vedením. Pípojková skíka musí být plombovatelná bo se závrem na klí odsouhlaseným provozovatelem DS. b) Hlavní domovní kabelová skí - je-li pípojka provedena kabelovým vedením. Pípojková skí musí být vybavena závrem na klí odsouhlaseným PDS. Pípojkové skín jsou souástí pípojky. Pípojky vn a vvn provedené venkovním vedením koní kotevními izolátory na stanici odbratele. Kotevní izolátory jsou souástí pípojky. Nosná konstrukce, na které jsou kotevní izolátory upevnny, jsou souástí stanice. Pípojky vn a vvn provedené kabelovým vedením koní kabelovou koncovkou v odbratelov el. stanici. Kabelové koncovky jsou souástí pípojky. 3.4 OPATENÍ K ZAJIŠTNÍ BEZPENOSTI PÍPOJEK Pípojky musí vyhovovat základním ustvením [5] a dále [6], [15], [16]. Uzemování musí odpovídat [7]. Dimenzování a jištní pípojek musí odpovídat píslušným ustvením [5]. Vybavení pípojek vn a vvn proti poruchovým a normálním provozním stav m musí odpovídat [8] a musí být selektivní a kompatibilní se zaízením DS. Druh a zp sob technického ešení pípojky urí provozovatel DS v pipojovacích podmínkách. Technické ešení je ovlivnno pedevším provedením rozvodného zaízení PDS v míst pipojení, standardy pipojení PDS, PPDS a platnými SN. 3.5 PÍPOJKY NÍZKÉHO NAPTÍ Pípojky nn provedené venkovním vedením Pípojka nn slouží k pipojení jedné movitosti k DS, ve zvlášt od vodnných pípadech lze se souhlasem PDS pipojit jednou pípojkou i více movitostí. Je-li provedeno pro jednu movitost více pípojek, musí být tato skutenost odsouhlasena PDS a vyznaena v každé pípojkové skíni této movitosti. Pípojka musí být zízena s plným potem vodi rozvodného zaízení PDS v míst odboení pípojky. Pouze ve výjimených pípadech od vodnných charakterem malého odbru (prodejní stánky, poutae, reklamní zaízení apod.) lze pípojku provést se souhlasem PDS i s menším potem vodi. Minimální pr ezy vodi jsou 16 mm 2 AlFe u holých vodi a 10 mm 2 Al u izolovaných vodi a závsných kabel. Pi použití jiných materiál bo jiné konstrukce vodi musí být zachovány obdobné elektrické a mechanické vlastnosti vodi. Pro pípojky se standardn používá závsných kabel a izolovaných vodi. Pi zizování nové a rekonstrukci stávající pípojky musí být provedena dostupná technická opatení k zamezení oprávnného odbru elektiny. Pípojková skí je souástí pípojky. Umísuje se zpravidla na odbratelov movitosti bo na hranici této movitosti i v její blízkosti tak, aby byl k ní umožnn pístup i bez pítomnosti odbratele.

6 strana 6 Umístní pípojkových skíní musí vyhovovat [4]. Jištní v pípojkové skíni musí být alespo o jeden stupe vyšší (z ady jmenovitých proud podle [9]), ž jištní ped elektromrem. Pitom je nutné dodržet zásady pro volbu jistících prvk podle [10]. K jištní lze použít pojistky závitové, nožové apod.. Je-li v pípojkové skíni více sad pojistek i jiných jistících prvk, musí být u každé sady trvanliv vyznaeno, pro které odbrné místo je pojistková sada urena. Provedení pípojek musí odpovídat [11] Pípojky nn provedené kabelem Pípojka nn slouží k pipojení jedné movitosti k DS, ve zvlášt od vodnných pípadech lze se souhlasem PDS a pi splnní jím stvených podmík pipojit jednou pípojkou i více movitostí. Je-li provedeno pro jednu movitost více pípojek, musí být tato skutenost odsouhlasena PDS a musí být tato skutenost vyznaena v každé pípojkové skíni této movitosti. O pípojku se jedná v pípad je-li pipojení movitosti provedenou zasmykováním kabelu distribuního rozvodu provozovatele DS, pipojení odbrných zaízení zaíná v tomto pípad pipojením hlavního domovního vedení bo odboením k elektromru z jistících prvk ve skíni v majetku PDS. Kabelové pípojky musí být zízeny vždy s plným potem vodi rozvodného zaízení PDS v míst pipojení. Pípojková skí musí být uzamykatelná závrem odsouhlaseným PDS. Minimální pr ezy kabel elektrických pípojek jsou 4 x 16 mm 2 Al. Použije-li se kabel s mdnými vodii, minimální pr ez je 4 x 10 mm 2 Cu. Pípojková skí je souástí pípojky. Umisuje se zpravidla na odbratelov movitosti v oplocení, obvodovém zdivu i jiném vhodném a snadno pístupném míst, které je pístupné i bez pítomnosti odbratele. Umístní smí zasahovat do evakuaní cesty. Ped pípojkovou skíní musí být volný prostor o šíce minimáln 0,8 m k bezpenému provádní obsluhy a prací. Spodní okraj skín má být 0,6 m nad definitivn upraveným terém. S ohledem na místní podmínky ji lze po projednání s PDS umístnit odlišn. Nedoporuuje se umisovat ji výše ž 1,5 m. Jištní v pípojkové skíni musí být alespo o jeden stupe vyšší ( z ady jmenovitých proud podle [9]), ž je jištní ped elektromrem. Pitom je nutné dodržet zásady pro volbu jistících prvk podle [10]. Je-li v pípojkové skíni více sad pojistek i jiných jistících prvk, musí být u každé sady trvanliv vyznaeno, pro které odbrné místo je pojistková sada urena. Uložení kabelové pípojky musí být v souladu s [12] Pípojky nn provedené zásti venkovním vedením a zásti kabelovým vedením V od vodnitelných pípadech lze provést pípojku nn kombinací venkovního a kabelového vedení Pívodní vedení nn Pívodní vedení za hlavní domovní bo pípojkovou skíní je souástí elektrického zaízení movitosti. Toto zaízení ní souástí zaízení PDS a obecn se na n vztahují podnikové normy ergetiky. Toto zaízení musí odpovídat právním pedpis m a platným normám [17]. Skládá se z tchto ástí : a) hlavní domovní vedení b) odboky k elektromr m c) vedení od elektromr k podružným rozvad m bo rozvodnicím d) rozvod za podružnými rozvadi.

7 strana 7 Pívodní vedení zaíná odboením od jistících prvk bo pípojnic v hlavní domovní bo pípojkové skíni sloužící pro pipojení dané movitosti. Hlavní domovní vedení je vedení od pípojkové skín až k odboce k poslednímu elektromru. Systém hlavního domovního vedení a jeho provedení se volí podle dispozice budovy. V budovách jvýše se temi odbrateli, tj. obvykle v rodinných domcích, ní nutné zizovat hlavní domovní vedení a odboky k elektromr m lze provést pímo z pípojkové skín. V budovách s více ž temi odbrateli se zizuje od pípojkové skín jedno bo podle poteby více hlavních domovních vedení. Hlavní domovní vedení musí svým umístním a provedením zmožnit dovolený odbr. Jmenovitý proud prvk, jistících hlavní domovní vedení musí být alespo o dva stupn jmenovitých proud podle [9]) vyšší ž jmenovitý proud jisti ped elektromry. ( v ad Odboky k elektromr m jsou vedení, která odboují z hlavního domovního vedení pro pipojení elektromrových rozvad bo elektromrových rozvodnic, pípadn vycházejí pímo z pípojkové skín, zejména v pípadech pipojení odbrných zaízení rodinných domk. Odboky k elektromr m mohou být jednofázové bo tífázové. Pr ez odboek k elektromr m se volí s ohledem na oekávané zatížení, minimáln však 16 mm 2 Al bo 6 mm 2 Cu a odboky musí být umístny a provedeny tak, aby byl ztížen oprávnný odbr, tzn., že skín (rozvodnice), kterými procházejí odboky k elektromr m, musí být upraveny na zaplombování. Odboky od hlavního domovního vedení k elektromr m musí být provedeny a uloženy tak, aby bylo možno vodie bez stavebních zásah vymnit (nap. trubky, kabelové kanály, lišty, dutiny stavebních konstrukcí apod.). Pro jištní odboek k elektromru platí obecn platné technické normy. Ped elektromrem musí být osazen hlavní jisti se stejným potem pól, jako má elektromr fází. U hlavního jistie je standardn povolena charakteristika vedení typu B. Konkrétní požadavky na umístní, technické vybavení a zpracování elektromrových rozvad a rozvodnic je ešeno v standardech pipojení jednotlivých PDS. Poznámka: V pípad od vodnného požadavku majitele movitosti bo jejího uživatele m že PDS za podmík uvedených v PNE povolit umístní pepové ochrany tídy B v mené ásti Pípojky pro domácnosti pro úely bydlení Elektrickou pípojkou pro dodávku elektiny domácnostem pro úely bydlení se rozumí zaízení sloužící k pipojení odbrných míst sloužících pouze pro dodávku elektiny domácnostem pro úely bydlení a pro dodávku elektiny do spoleného elektrického zaízení sloužícího pro tyto domácnosti. Problematiku pipojování odbrných míst a realizaci pípojek eší vyhláška. 51/2006 Sb. a komentá vydaný k této vyhlášce. Náklady na zízení pípojky hradí ten, v jehož prospch byla zízena. Elektrickou pípojku nízkého naptí do délky 50 m sloužící pro dodávku elektiny domácnostem pro úely bydlení hradí píslušný provozovatel distribuní soustavy. Délkou elektrické pípojky se rozumí délka jkratší stavebn a technicky proveditelné trasy pípojky promítnuté do p dorysu mezi místem odboení z distribuní soustavy a hlavní domovní pojistkovou bo hlavní domovní kabelovou skíní. Do délky pípojky se zapoítává její ást vedená vertikáln. Vlastnictví pípojek je ešeno ergetickým zákom ( 45, odst. 3) Údržba, provoz a opravy pípojek jsou ešeny ergetickým zákom ( 45, odst. 4) Údržba, provoz a opravy pípojek, z stávajících ve vlastnictví žadatele, jsou na základ žádosti vlastníka provádny provozovatelem distribuní soustavy za úplatu, výnosy z tchto služeb jsou souástí cenové regulace. U pípojek ve vlastnictví provozovatele distribuní soustavy je nutné, aby provozovatel distribuní soustavy vždy zídil vcné bemeno. U pípojek ve vlastnictví žadatele (cizí pípojka) provozovatel distribuní soustavy zizovat vcné bemeno musí.

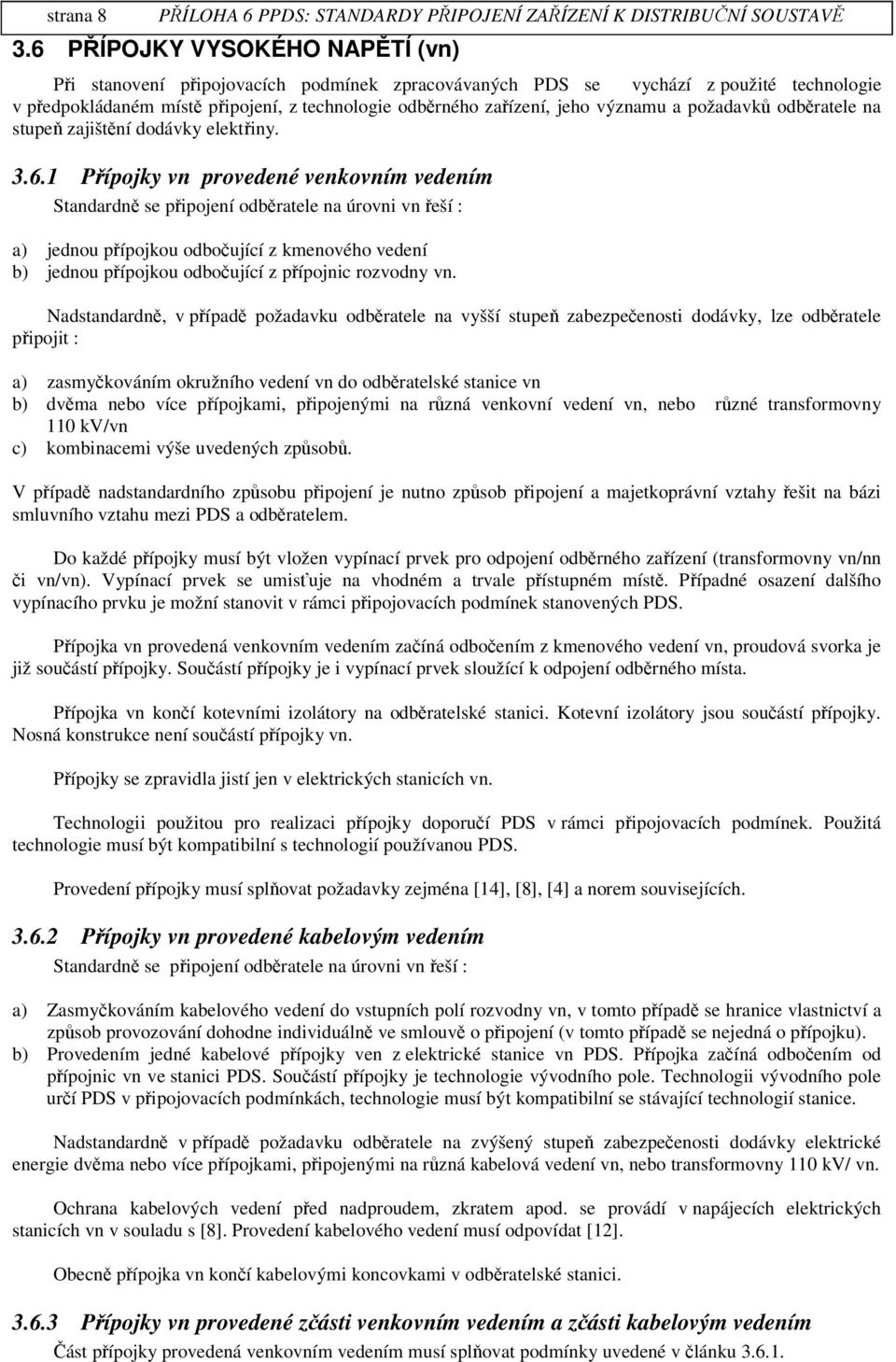

8 strana PÍPOJKY VYSOKÉHO NAPTÍ (vn) Pi stvení pipojovacích podmík zpracovávaných PDS se vychází z použité technologie v pedpokládaném míst pipojení, z technologie odbrného zaízení, jeho významu a požadavk odbratele na stupe zajištní dodávky elektiny Pípojky vn provedené venkovním vedením Standardn se pipojení odbratele na úrovni vn eší : a) jednou pípojkou odboující z kmenového vedení b) jednou pípojkou odboující z pípojnic rozvodny vn. Nadstandardn, v pípad požadavku odbratele na vyšší stupe zabezpeenosti dodávky, lze odbratele pipojit : a) zasmykováním okružního vedení vn do odbratelské stanice vn b) dvma bo více pípojkami, pipojenými na r zná venkovní vedení vn, bo r zné transformovny 110 kv/vn c) kombinacemi výše uvedených zp sob. V pípad nadstandardního zp sobu pipojení je nutno zp sob pipojení a majetkoprávní vztahy ešit na bázi smluvního vztahu mezi PDS a odbratelem. Do každé pípojky musí být vložen vypínací prvek pro odpojení odbrného zaízení (transformovny vn/nn i vn/vn). Vypínací prvek se umisuje na vhodném a trvale pístupném míst. Pípadné osazení dalšího vypínacího prvku je možní stvit v rámci pipojovacích podmík stvených PDS. Pípojka vn provedená venkovním vedením zaíná odboením z kmenového vedení vn, proudová svorka je již souástí pípojky. Souástí pípojky je i vypínací prvek sloužící k odpojení odbrného místa. Pípojka vn koní kotevními izolátory na odbratelské stanici. Kotevní izolátory jsou souástí pípojky. Nosná konstrukce ní souástí pípojky vn. Pípojky se zpravidla jistí jen v elektrických stanicích vn. Technologii použitou pro realizaci pípojky doporuí PDS v rámci pipojovacích podmík. Použitá technologie musí být kompatibilní s technologií používu PDS. Provedení pípojky musí splovat požadavky zejména [14], [8], [4] a norem souvisejících Pípojky vn provedené kabelovým vedením Standardn se pipojení odbratele na úrovni vn eší : a) Zasmykováním kabelového vedení do vstupních polí rozvodny vn, v tomto pípad se hranice vlastnictví a zp sob provozování dohod individuáln ve smlouv o pipojení (v tomto pípad se jedná o pípojku). b) Provedením jedné kabelové pípojky ven z elektrické stanice vn PDS. Pípojka zaíná odboením od pípojnic vn ve stanici PDS. Souástí pípojky je technologie vývodního pole. Technologii vývodního pole urí PDS v pipojovacích podmínkách, technologie musí být kompatibilní se stávající technologií stanice. Nadstandardn v pípad požadavku odbratele na zvýšený stupe zabezpeenosti dodávky elektrické ergie dvma bo více pípojkami, pipojenými na r zná kabelová vedení vn, bo transformovny 110 kv/ vn. Ochrana kabelových vedení ped nadproudem, zkratem apod. se provádí v napájecích elektrických stanicích vn v souladu s [8]. Provedení kabelového vedení musí odpovídat [12]. Obecn pípojka vn koní kabelovými koncovkami v odbratelské stanici Pípojky vn provedené zásti venkovním vedením a zásti kabelovým vedením ást pípojky provedená venkovním vedením musí splovat podmínky uvedené v lánku

9 strana 9 ást pípojky provedená kabelovým vedením musí splovat podmínky uvedené v lánku Pro místo pechodu z venkovního vedení do kabelového vedení je nutné dodržet podmínky koordinace izolace a ochrany zaízení proti peptí. 3.7 PÍPOJKY VELMI VYSOKÉHO NAPTÍ VVN Pi volb zp sobu pipojení odbrného zaízení odbratele na napové úrovni vvn se vychází z velikosti pipojovaného výkonu, konfigurace sít v pedpokládaném míst pipojení a požadavk odbratele na stupe zabezpeenosti dodávky elektrické ergie. Pro pípojky vvn se standardn využívá venkovní vedení. Pouze ve velkých sídelních útvarech lze za standard považovat i pipojení kabelovým vedením Pípojky vvn provedené venkovním vedením Standardn se pipojení odbratele na napové úrovni vvn eší : a) Vybudováním jedné pípojky z rozvodny vvn. Pípojka zaíná odboením od pípojnic 110 kv ve stanici PDS. Souástí pípojky je vývodní pole vetn technologie, tato technologie musí být kompatibilní s technologií použitou v zaízení PDS. b) Zasmykováním vedení do odbratelské stanice 110 kv/vn. V tomto pípad fyzicky pípojka existuje, jedná se o pímé pipojení z rozvodného zaízení PDS. V pípad nadstandardních požadavk odbratele na zvýšený stupe zajištnosti dodávky elektrické ergie lze pipojení ešit vybudováním nkolika pípojek z jedné bo nkolika rozvoden 110 kv. Venkovní vedení musí odpovídat [11], ochrany a chránní musí odpovídat [7] a standard m PDS.

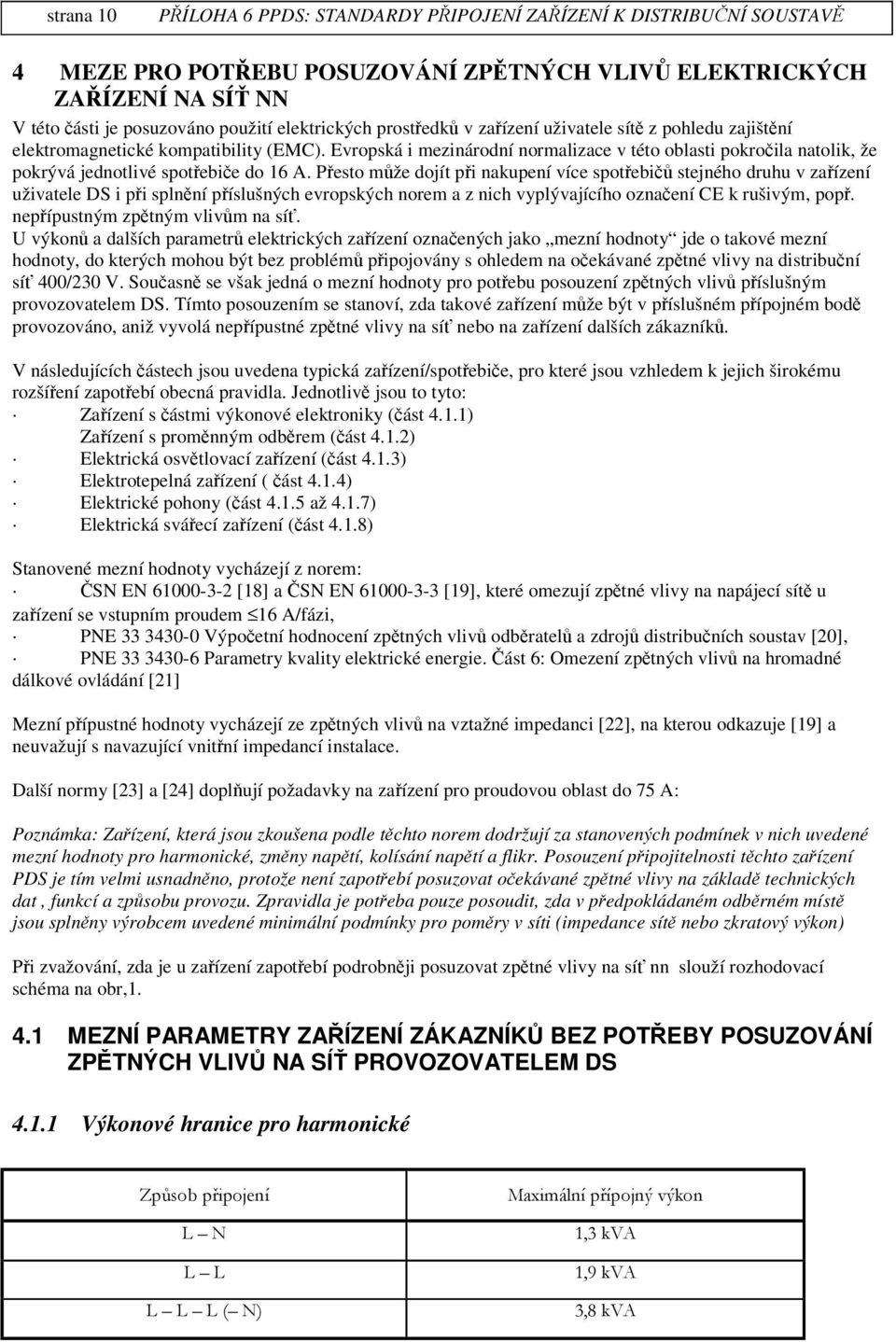

10 strana 10 4 MEZE PRO POTEBU POSUZOVÁNÍ ZPTNÝCH VLIV ELEKTRICKÝCH ZAÍZENÍ NA SÍ NN V této ásti je posuzováno použití elektrických prostedk v zaízení uživatele sít z pohledu zajištní elektromagtické kompatibility (EMC). Evropská i mezinárodní normalizace v této oblasti pokroila natolik, že pokrývá jednotlivé spotebie do 16 A. Pesto m že dojít pi nakupení více spotebi stejného druhu v zaízení uživatele DS i pi splnní píslušných evropských norem a z nich vyplývajícího oznaení CE k rušivým, pop. pípustným zptným vliv m na sí. U výkon a dalších parametr elektrických zaízení oznaených jako mezní hodnoty jde o takové mezní hodnoty, do kterých mohou být bez problém pipojovány s ohledem na oekávané zptné vlivy na distribuní sí 400/230 V. Souasn se však jedná o mezní hodnoty pro potebu posouzení zptných vliv píslušným provozovatelem DS. Tímto posouzením se ství, zda takové zaízení m že být v píslušném pípojném bod provozováno, aniž vyvolá pípustné zptné vlivy na sí bo na zaízení dalších zákazník. V následujících ástech jsou uvedena typická zaízení/spotebie, pro které jsou vzhledem k jejich širokému rozšíení zapotebí obecná pravidla. Jednotliv jsou to tyto: Zaízení s ástmi výkonové elektroniky (ást 4.1.1) Zaízení s promnným odbrem (ást 4.1.2) Elektrická osvtlovací zaízení (ást 4.1.3) Elektrotepelná zaízení ( ást 4.1.4) Elektrické pohony (ást až 4.1.7) Elektrická sváecí zaízení (ást 4.1.8) Stvené mezní hodnoty vycházejí z norem: SN EN [18] a SN EN [19], které omezují zptné vlivy na napájecí sít u zaízení se vstupním proudem 16 A/fázi, PNE Výpoetní hodnocení zptných vliv odbratel a zdroj distribuních soustav [20], PNE Parametry kvality elektrické ergie. ást 6: Omezení zptných vliv na hromadné dálkové ovládání [21] Mezní pípustné hodnoty vycházejí ze zptných vliv na vztažné impedanci [22], na kterou odkazuje [19] a uvažují s navazující vnitní impedancí instalace. Další normy [23] a [24] doplují požadavky na zaízení pro proudovou oblast do 75 A: Poznámka: Zaízení, která jsou zkoušena podle tchto norem dodržují za stvených podmík v nich uvedené mezní hodnoty pro harmonické, zmny naptí, kolísání naptí a flikr. Posouzení pipojitelnosti tchto zaízení PDS je tím velmi usnadnno, protože ní zapotebí posuzovat oekávané zptné vlivy na základ technických dat, funkcí a zpsobu provozu. Zpravidla je poteba pouze posoudit, zda v pedpokládaném odbrném míst jsou splnny výrobcem uvedené minimální podmínky pro pomry v síti (impedance sít bo zkratový výkon) Pi zvažování, zda je u zaízení zapotebí podrobnji posuzovat zptné vlivy na sí nn slouží rozhodovací schéma na obr, MEZNÍ PARAMETRY ZAÍZENÍ ZÁKAZNÍK BEZ POTEBY POSUZOVÁNÍ ZPTNÝCH VLIV NA SÍ PROVOZOVATELEM DS Výkonové hranice pro harmonické! "

11 strana Výkonové hranice pro zmny naptí etnost Zp sob pipojení r [1/min] L N L L L L L ( N) 500 < r ,4 kw 1,0 kw 2,0 kw 100 < r 500 0,6 kw 1,5 kw 3,2 kw 50 < r 100 1,0 kw 2,4 kw 4,8 kw 10 < r 50 1,2 kw 2,9 kw 5,8 kw 5 < r 10 1,7 kw 4,3 kw 8,7 kw 2 < r 5 2,3 kw 5,6 kw 11,3 kw 1 < r 2 2,9 kw 7,3 kw 14,7 kw r 1 4,0 kw 10,0 kw 20,0 kw Elektrické osvtlení Žárovky a halogenová svítidla: Bez ízení svítivosti 12 kw (max. 4 kw/fázi) S elektronickým ízením svítivosti 1,8 kw/zaízení Záivky vetn kompakt Svtelné varhany 5 kw/zaízení 1,8 kw/zaízení (max. 0,6 kw/fázi) Elektrické topení Zaízení s malou etností spínání (r< 1/min) Zp sob pipojení L N L L L L L ( N) Maximální pípustný výkon 4 kw 10 kw 20 kw Tepelná erpadla, chladniky bo klimatizace Zp sob pipojení L N L L L ( N) Maximální pípustný zábrový proud 24 A 41 A Elektrické pohony Meze pro výkon pop. rozbhový proud Pohony s usmrovai Zp sob pipojení Maximální pípustný výkon

12 strana 12 L N 1,3 kva L L L ( N) 3,8 kva Mezní hodnoty pro rozbhový proud etnost r Zp sob pipojení 1/h L N L L L (- N) < 1 24 A 41 A 1 < r A 33 A 25 < r A 26 A 50 < r A 21 A Motory pímo pipojované do sít etnost r Zp sob pipojení 1/h L N L L L ( N) 1 1,1 kw 3,0 kw 1 r 25 0,75 kw 2,2 kw 25 < r 100 0,55 kw 1,5 kw Elektrosváeky Zp sob pipojení L-N L-L L-L-L Nejvyšší zdánlivý výkon pi sváení 2 kva 5 kva 9 kva

13 strana 13 Poznámky: Získání dat o zaízení (spotebii) jmenovitý proud je na štítku pístroje Jmenovitý proud 16 A/fázi? Souhlas s normami je zejmý z dokumentace k pístroji je dodržena SN EN /3? (oznaení CE) Týká se spotebi : s výkonovou elektronikou elektrická osvtlovací zaízení elektrotepelné spotebie elektrické pohony sváeky jde o spotebi (zaízení) uvedený v této ásti PPDS? Obecn jde o meze pro výkon, pouze u elektrických pohon jde o meze rozbhového proudu jsou dodrženy meze v této ásti pravidel? pi vtším potu stejných spotebi v rámci jednoho zaízení mohou být zapotebí pídavná opatení více stejných spotebi (zaízení)? použití bez dotazu u PDS je pípustné dotaz u PDS je nutný Obr. 1 Schéma po posuzování pístroj /zaízení se zetelem na elektromagtickou kompatibilitu (EMC)

14 strana DOTAZNÍK PRO POSOUZENÍ ZPTNÝCH VLIV NA SÍ ELEKTRICKÝCH ZAÍZENÍ, KTERÁ NESPLUJÍ PODMÍNKY SN EN /3 Provozovatel DS (Vysvtlivky na následující stran) 1 jméno a adresa zákazníka xxx Oblast použití a adresa umístní pístroje/zaízení Název a adresa provádcího podniku X Vhodné laskav ozna te! Telefon xxx Fax. xxx Telefon xxx Fax xxx Telefon xxx Fax xxx 2 výrobce druh pístroje/zaízení xxxx 3 xxxx jmenovitý výkon Typ xxxx síové pipojení 230 V 400 V 3 x 400V ostatní provoz s usmrova i kompenzace jalového výkonu xxxx xxxx kw kva kvar maximální výkon stálá zmna zatížení zptná dodávka do sít provedení kompenzace xxxx po et stejného typu xxxx xxxx kw kva za 10 min za s kw kva 4 rozbh pod zatížením pímý rozbh spoušt ízení výkonu fázové ízení po et pulz p paketové ízení pulzní frekvence pulz ízení Hz xx tífázový stídavý stída Frekvence na výstupu stída e regulátor od xx Hz do xx Hz rozbh jiné hvzda/trojúhelník po et rozbh /h /min Provádcí podnik potvrzuje tímto správnost údaj pomr rozbhový/jmenovitý proud Místo, datum podpis

15 strana Vysvtlivky k dotazníku pro posouzení zptných vliv Dotazník je souástí žádosti o pipojení k síti a pokud je to nutné (viz odstavec 2 a 3) vypluje a podepisuje jej organizace zajišující elektroinstalaci v zaízení uživatele sít. Formuláe jsou k dispozici u provozovatele sít. Pro pipojení více pístroj/zaízení stejného typu postaí vyplnit jeden dotazník, jinak je zapotebí vyplnit píslušný dotazník pro každý pístroj/zaízení. V pípad poteby mže provozovatel sít vyžádat další údaje potebné pro posouzení. 2. K emu slouží tento dotazník? Pro zajištní pimené kvality síového naptí v distribuních sítích je nutné, aby zaízení zvažovaná pro pipojení k síti splovala urité podmínky týkající se zptných vliv. Pomocí dotazníku mže provozovatel sít posoudit zptné vlivy na sí s pihlédnutím k individuelním vlastnostem sít a pipojení. 3. Pro je nutné vyplnit tento dotazník? S ohledem na zptné vlivy na sí mohou být pístroje a zaízení, splující požadavky SN EN /3 bez dalšího pipojeny. Pro ostatní pístroje a zaízení je zapotebí tento dotazník vyplnit. Na základ tchto údaj a dat o síti v míst pipojení rozhodn provozovatel sít pomocí smrnice pro posuzování zptných vliv (PNE ) zda je pipojení v požadované form možné bo je zapotebí dalších opatení k souhlasu s žádostí o pipojení. 4. Pokyny pro vyplnní dotazníku. Následující pokyny mají napomoci k vyplnní ástí 1 až 4 dotazníku. ást 1 do políka Oblast použití a adresa umístní pístroje/zaízení je zapotebí uvést v jakém prostedí má být pístroj/zaízení provozováno, jako nap. domácnost, zemdlství, úad, výpoetní stedisko, zdravotnické zaízení, lvka, pila, tkalcovna, výrobna umlých hmot, diskotéka, papírna, cementárna, truhláství, vodárna, istika odpadních vod, výrobna armování apod. Pokud adresa zaízení ní shodná s adresou zákazníka, je ji teba uvést. ást 2 druh pístroje/zaízení popisuje co jpesnji funkci. Píklady jsou: pohon lvky, bodová sváeka, katr, hoblovací stroj, míchaka, papírenský stroj, fotovoltaický zdroj, vtrná elektrárna, štpkova, vibrátor betonu, indukní pec, oblouková pec, UPS, vícenásobná okružní pila, rentgen, poítaový tomograf, kopírky, klimatizace, tepelné erpadlo, výtlaný lis, kovací lis, výtah atd. Pokud jsou v zaízení uživatele sít pipojeno více pístroj/zaízení stejného typu, je zapotebí udat poet. ást 3 Jmenovitý výkon a síové pipojení jsou zpravidla na typovém štítku bo v technických datech pístroje/zaízení. V pípad, že krátkodob odebírá vyšší výkon, jako u bodových sváeek, rentgen, poítaových tomograf bo pi spouštní motor je zbytn nutné udat též jvyšší výkon. Dotaz stálá zmna zatížení je teba zodpovdt v pípadech, kdy v prbhu 10 minut dochází ke zmn zatížení. Jednotlivé málo asté zapínací rázy stroj se do toho poítají (viz ást 4). Stálou zmnu zatížení vyvolávají nap. topení s termostatem bo paketovou regulací, katry, okružní pily, kopírky, laserové tiskárny, tkalcovské stavy, švové a bodové sváeky, kompresory, klimatizace apod. Pokud je spotebi bo zaízení užívá usmrovaové zapojení ke snížení rozbhových proud motor, k ízení výkonu bo k pemn elektrické ergie, je zapotebí v políku provoz s usmrova em uvést. Dotazy na další údaje jsou v ásti 4. Pokud zaízení dodává elektrickou ergii zpt do sít, jako nap. malé vodní elektrárny, fotovoltaika, vtrné elektrárny bo usmrovaové pohony s rekuperací pi brzdní, je zapotebí na dotaz zptná dodávka do sít odpovdt a udat maximální zptný výkon. Pokud je oznaena kompenzace jalového výkonu je zapotebí udat maximální kompenzaní výkon spolu se stupni, nap. ve tvaru 5x80 kvar. Následující políko slouží k udání zpsobu provedení, jako hrazená, hrazená (údaj reaktanního initele) bo sací obvod. ást 4 V ádku nad tabulkou se jprve uvede druh rozbhového zaízení motoru, pop. úel usmrova Pokud se jedná o rozbh motoru, oznaí se druhu rozbhu bu pímý rozbh bo spoušt. Dále je zapotebí zodpovdt otázky v posledním ádku, piemž za hodnotu

16 strana 16 pomr rozbhového a jmenovitého proudu je zapotebí uvést velikost, která již respektuje vliv spoušte. Pi pímém rozbhu odpovídá tato hodnota pomru zábrového a jmenovitého proudu. Druh spoušte je zapotebí vyznait v píslušném políku (hvzda trojúhelník, tífázový regulátor bo mni frekvence). Pokud se jedná o jiný typ spoušte, je ho teba popsat v políku jiné. Pokud je spoušt s usmrovaem úinný pouze pi rozbhu, postaí oznaení v políku spoušt. Pokud je usmrova použit za provozu nap. k ízení otáek, je zapotebí oznait i ízení výkonu. Pro usmrovae, které pevážn sklouží ízení výkonu bo otáek pístroje/zaízení je zapotebí oznait ízení výkonu. Dále je zapotebí uvést v k tomu urených polích. Neuvedené usmrovae je zapotebí vyjmenovat v políku jiné. Poznámka k políku pulzní ízení : Použití pulzního ízení pedpokládá, že usmrova je vybaven spínanými polovodiovými ventily. Pulzy s taktovací frekvencí (frekvence pulz), která je vyšší ž síová frekvence, mže se proud v síti lépe piblížit tvaru sinusovky. Tento druh ízení se používá u stída ve fotovoltaických bo vtrných elektrárnách, mni frekvence u pohon na nabíjeek akumulátor.

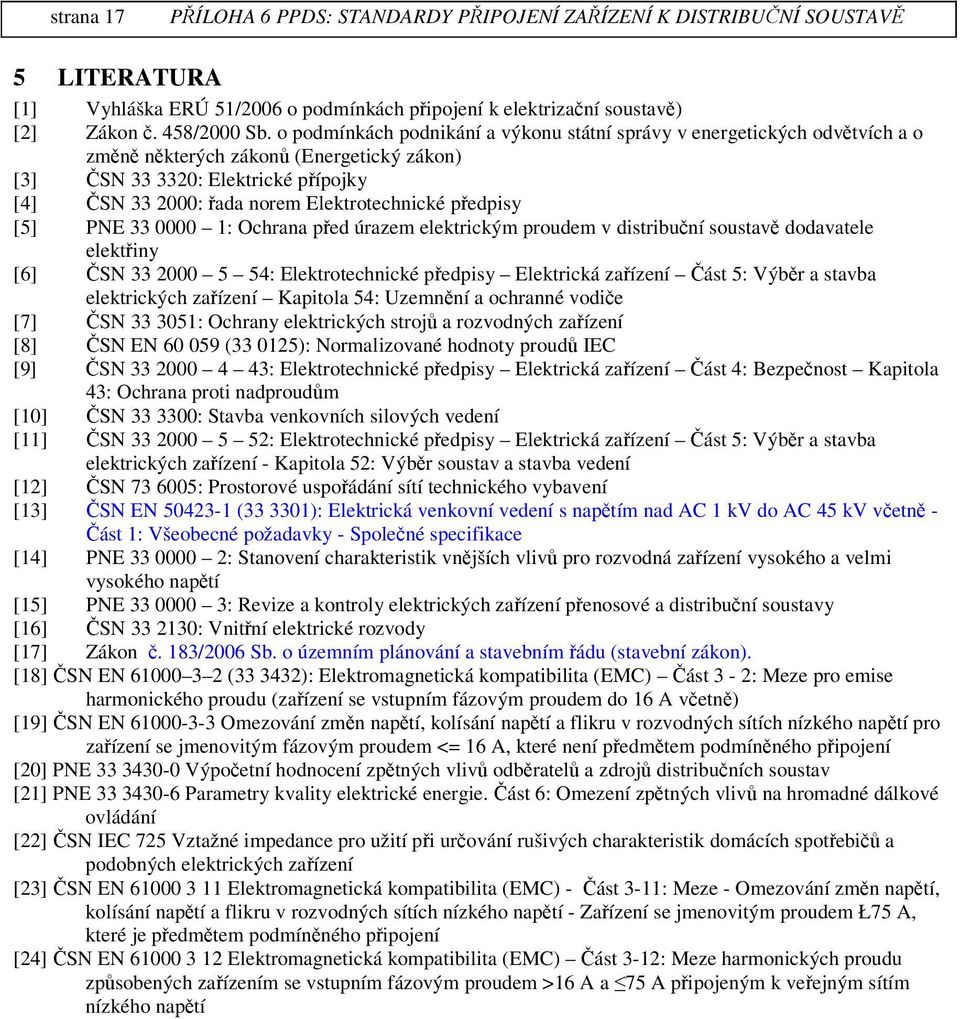

17 strana 17 5 LITERATURA [1] Vyhláška ERÚ 51/2006 o podmínkách pipojení k elektrizaní soustav) [2] Zákon. 458/2000 Sb. o podmínkách podnikání a výkonu státní správy v ergetických odvtvích a o zmn nkterých zákon (Ergetický zákon) [3] SN : Elektrické pípojky [4] SN : ada norem Elektrotechnické pedpisy [5] PNE : Ochrana ped úrazem elektrickým proudem v distribuní soustav dodavatele elektiny [6] SN : Elektrotechnické pedpisy Elektrická zaízení ást 5: Výbr a stavba elektrických zaízení Kapitola 54: Uzemnní a ochranné vodie [7] SN : Ochrany elektrických stroj a rozvodných zaízení [8] SN EN ( ): Normalizované hodnoty proud IEC [9] SN : Elektrotechnické pedpisy Elektrická zaízení ást 4: Bezpenost Kapitola 43: Ochrana proti nadproud m [10] SN : Stavba venkovních silových vedení [11] SN : Elektrotechnické pedpisy Elektrická zaízení ást 5: Výbr a stavba elektrických zaízení - Kapitola 52: Výbr soustav a stavba vedení [12] SN : Prostorové uspoádání sítí technického vybavení [13] SN EN ( ): Elektrická venkovní vedení s naptím nad AC 1 kv do AC 45 kv vetn - ást 1: Všeobecné požadavky - Spolené specifikace [14] PNE : Stvení charakteristik vnjších vliv pro rozvodná zaízení vysokého a velmi vysokého naptí [15] PNE : Revize a kontroly elektrických zaízení penosové a distribuní soustavy [16] SN : Vnitní elektrické rozvody [17] Zákon. 183/2006 Sb. o územním plánování a stavebním ádu (stavební zákon). [18] SN EN ( ): Elektromagtická kompatibilita (EMC) ást 3-2: Meze pro emise harmonického proudu (zaízení se vstupním fázovým proudem do 16 A vetn) [19] SN EN Omezování zmn naptí, kolísání naptí a flikru v rozvodných sítích nízkého naptí pro zaízení se jmenovitým fázovým proudem <= 16 A, které ní pedmtem podmínného pipojení [20] PNE Výpoetní hodnocení zptných vliv odbratel a zdroj distribuních soustav [21] PNE Parametry kvality elektrické ergie. ást 6: Omezení zptných vliv na hromadné dálkové ovládání [22] SN IEC 725 Vztažné impedance pro užití pi urování rušivých charakteristik domácích spotebi a podobných elektrických zaízení [23] SN EN Elektromagtická kompatibilita (EMC) - ást 3-11: Meze - Omezování zmn naptí, kolísání naptí a flikru v rozvodných sítích nízkého naptí - Zaízení se jmenovitým proudem Ł75 A, které je pedmtem podmínného pipojení [24] SN EN Elektromagtická kompatibilita (EMC) ást 3-12: Meze harmonických proudu zp sobených zaízením se vstupním fázovým proudem >16 A a 75 A pipojeným k veejným sítím nízkého naptí
