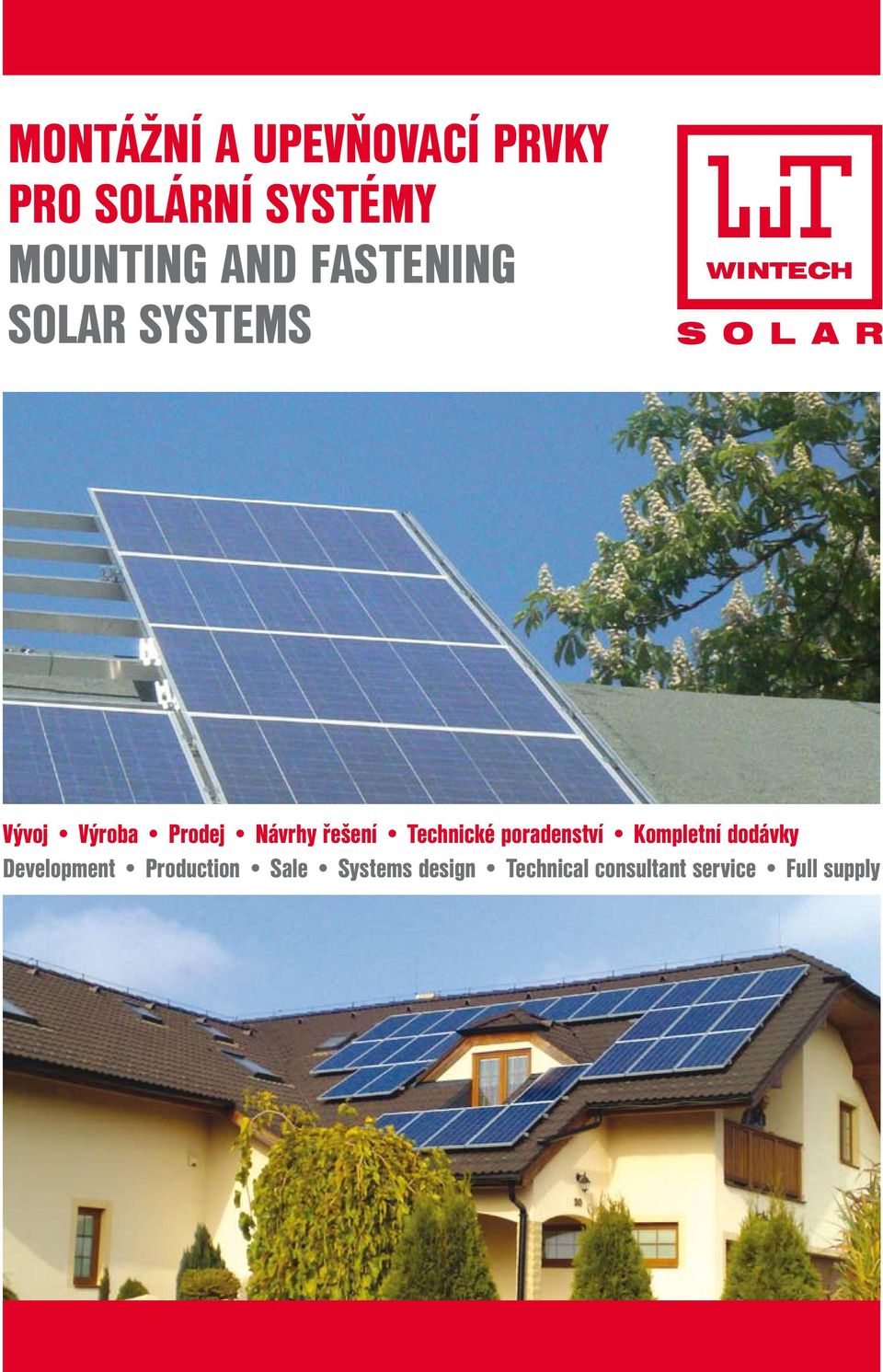

1 MONTÁŽNÍ A UPEVŇOVACÍ PRVKY PRO SOLÁRNÍ SYSTÉMY MOUNTING AND FASTENING SOLAR SYSTEMS Vývoj Výroba Prodej Návrhy řešení Technické poradenství Kompletní dodávky Development Production Sale Systems design Technical consultant service Full supply

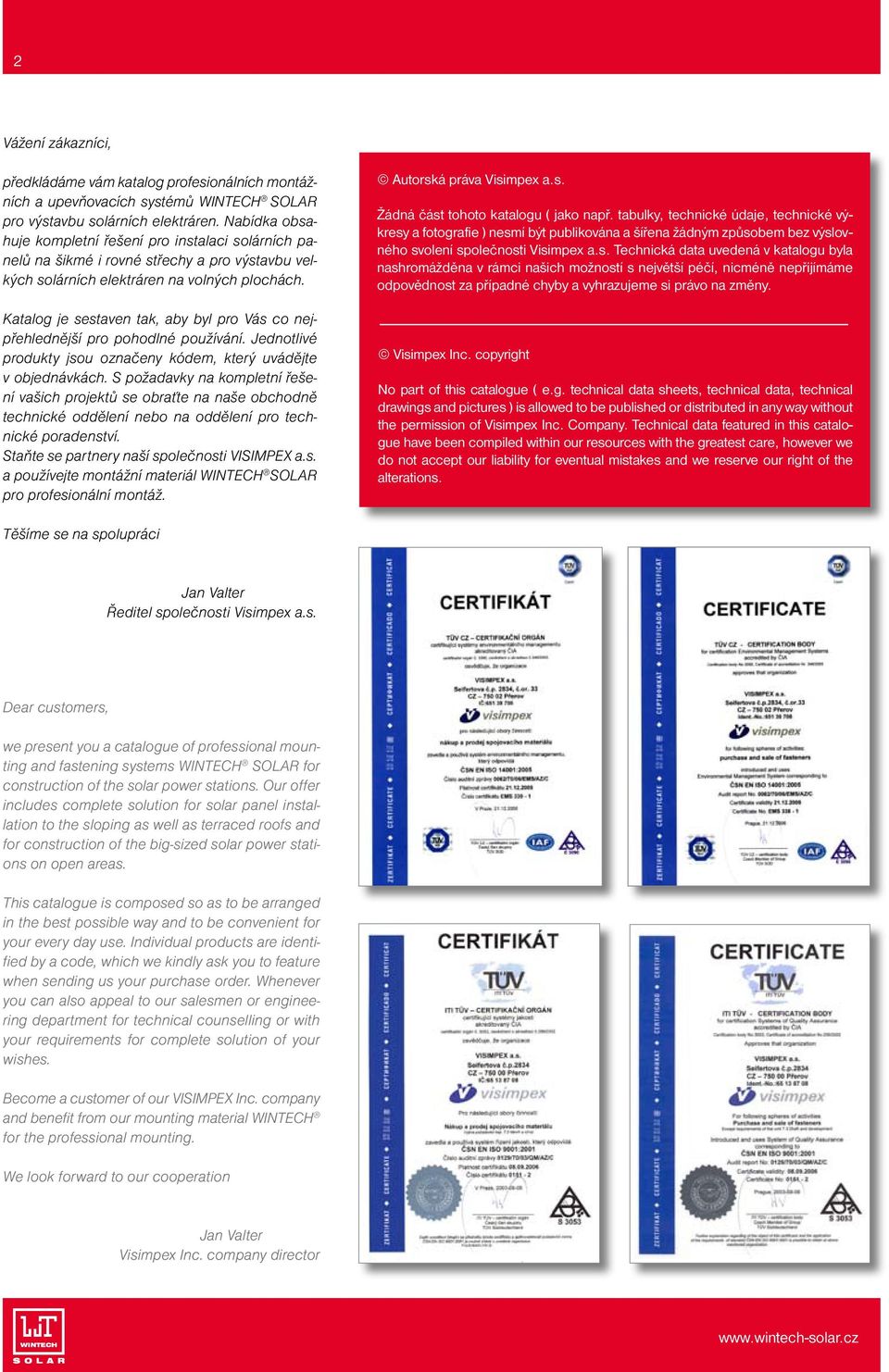

2 2 Vážení zákazníci, předkládáme vám katalog profesionálních montážních a upevňovacích systémů WINTECH SOLAR pro výstavbu solárních elektráren. Nabídka obsahuje kompletní řešení pro instalaci solárních panelů na šikmé i rovné střechy a pro výstavbu velkých solárních elektráren na volných plochách. Katalog je sestaven tak, aby byl pro Vás co nejpřehlednější pro pohodlné používání. Jednotlivé produkty jsou označeny kódem, který uvádějte v objednávkách. S požadavky na kompletní řešení vašich projektů se obraťte na naše obchodně technické oddělení nebo na oddělení pro technické poradenství. Staňte se partnery naší společnosti VISIMPEX a.s. a používejte montážní materiál WINTECH SOLAR pro profesionální montáž. Autorská práva Visimpex a.s. Žádná část tohoto katalogu ( jako např. tabulky, technické údaje, technické výkresy a fotografie ) nesmí být publikována a šířena žádným způsobem bez výslovného svolení společnosti Visimpex a.s. Technická data uvedená v katalogu byla nashromážděna v rámci našich možností s největší péčí, nicméně nepřijímáme odpovědnost za případné chyby a vyhrazujeme si právo na změny. Visimpex Inc. copyright No part of this catalogue ( e.g. technical data sheets, technical data, technical drawings and pictures ) is allowed to be published or distributed in any way without the permission of Visimpex Inc. Company. Technical data featured in this catalogue have been compiled within our resources with the greatest care, however we do not accept our liability for eventual mistakes and we reserve our right of the alterations. Těšíme se na spolupráci Jan Valter Ředitel společnosti Visimpex a.s. Dear customers, we present you a catalogue of professional mounting and fastening systems WINTECH SOLAR for construction of the solar power stations. Our offer includes complete solution for solar panel installation to the sloping as well as terraced roofs and for construction of the big-sized solar power stations on open areas. This catalogue is composed so as to be arranged in the best possible way and to be convenient for your every day use. Individual products are identified by a code, which we kindly ask you to feature when sending us your purchase order. Whenever you can also appeal to our salesmen or engineering department for technical counselling or with your requirements for complete solution of your wishes. Become a customer of our VISIMPEX Inc. company and benefit from our mounting material WINTECH for the professional mounting. We look forward to our cooperation Jan Valter Visimpex Inc. company director

3 3 MONTÁŽNÍ A UPEVŇOVACÍ PRVKY PRO SOLÁRNÍ SYSTÉMY MOUNTING AND FASTENING SOLAR SYSTEMS OBSAH CONTENT Hliníkové profily Aluminium profiles 4-5 Střešní háky Roof hooks 6-7 Díly - komponenty Parts components 8-9 Spojovací materiál Fasteners Zemní vruty Ground screws 22 Konstrukce pro střechy Roofing constructions Základní montážní systémy na šikmé střechy Basic mounting systems to sloping roofs 23 Základní montážní systémy na rovné střechy Basic mounting systems to terraced roofs 24 Konstrukce pro volné plochy Open areas constructions 25

4 4 HLINÍKOVÉ PROFILY ALUMINIUM PROFILES SOLAR SFC1 Kód Code SOLAR SFC1 Popis Description Hliníkový profil 40x35mm Aluminium profile 40x35mm Materiál Material AW6063 T66, F25 G kg/m I 1 I 2 W 1 W 2 mm 4 mm 4 mm 3 mm 3 0, Použití: nosník pro standardní upevnění solárních panelů na šikmé střechy Povrchová úprava: bez povrchové úpravy Způsob dodání: standardně v délkách 6 m, na objednávku v libovolné délce 3-12 m Application: beam for standard fixation of the solar panels to sloping roofs Surface treatment: raw Delivery: standard length 6 m, per order any length 3-12 m SOLAR SH Kód Code Popis Description Materiál Material G kg/m I 1 I 2 W 1 W 2 mm 4 mm 4 mm 3 mm 3 SOLAR SH Hliníkový profil 40x45mm Aluminium profile 40x45mm AW6063 T66, F25 1, Použití: nosník pro standardní upevnění solárních panelů na všechny typy střech Povrchová úprava: bez povrchové úpravy Způsob dodání: standardně v délkách 4,3 m, na objednávku v libovolné délce 3-12 m Application: beam for standard fixation of the solar panels to all types of roofs Surface treatment: raw Delivery: standard length 4,3 m, per order any length 3-12 m

5 5 SOLAR SFA2/2 Kód Code Popis Description Materiál Material G kg/m I 1 I 2 W 1 W 2 mm 4 mm 4 mm 3 mm 3 SOLAR SFA2/2 Hliníkový profil 50x50mm Aluminium profile 50x50mm AW6063 T66, F25 1, Použití: nosník pro standardní upevnění solárních panelů na všechny typy střech Povrchová úprava: bez povrchové úpravy Způsob dodání: standardně v délkách 7 m, na objednávku v libovolné délce 3-12 m Application: beam for standard fixation of the solar panels to all types of roofs Surface treatment: raw Delivery: standard length 7 m, per order any length 3-12 m B03-1 KANYA Kód Code Popis Description B03-1 KANYA Hliníkový profil superlehký 30x30mm Aluminium superlight profile 30x30mm Materiál Material AW6063 T66, F25 G I 1 I 2 W 1 W 2 kg/m mm 4 mm 4 mm 3 mm 3 0, Použití: nosník pro standardní upevnění solárních panelů na šikmé střechy Povrchová úprava: eloxování tl.12μm Způsob dodání: standardně v délkách 5 m, na objednávku v libovolné délce 3-12 m Application: beam for standard fixation of the solar panels to sloping roofs Surface treatment: anodizing th.12 μm Delivery: standard length 5 m, per order any length 3-12 m Možnost dodání jiných profilů podle požadavku zákazníka It is possible to deliver other profiles at customers request Objednávané množství: m Order quantity: m

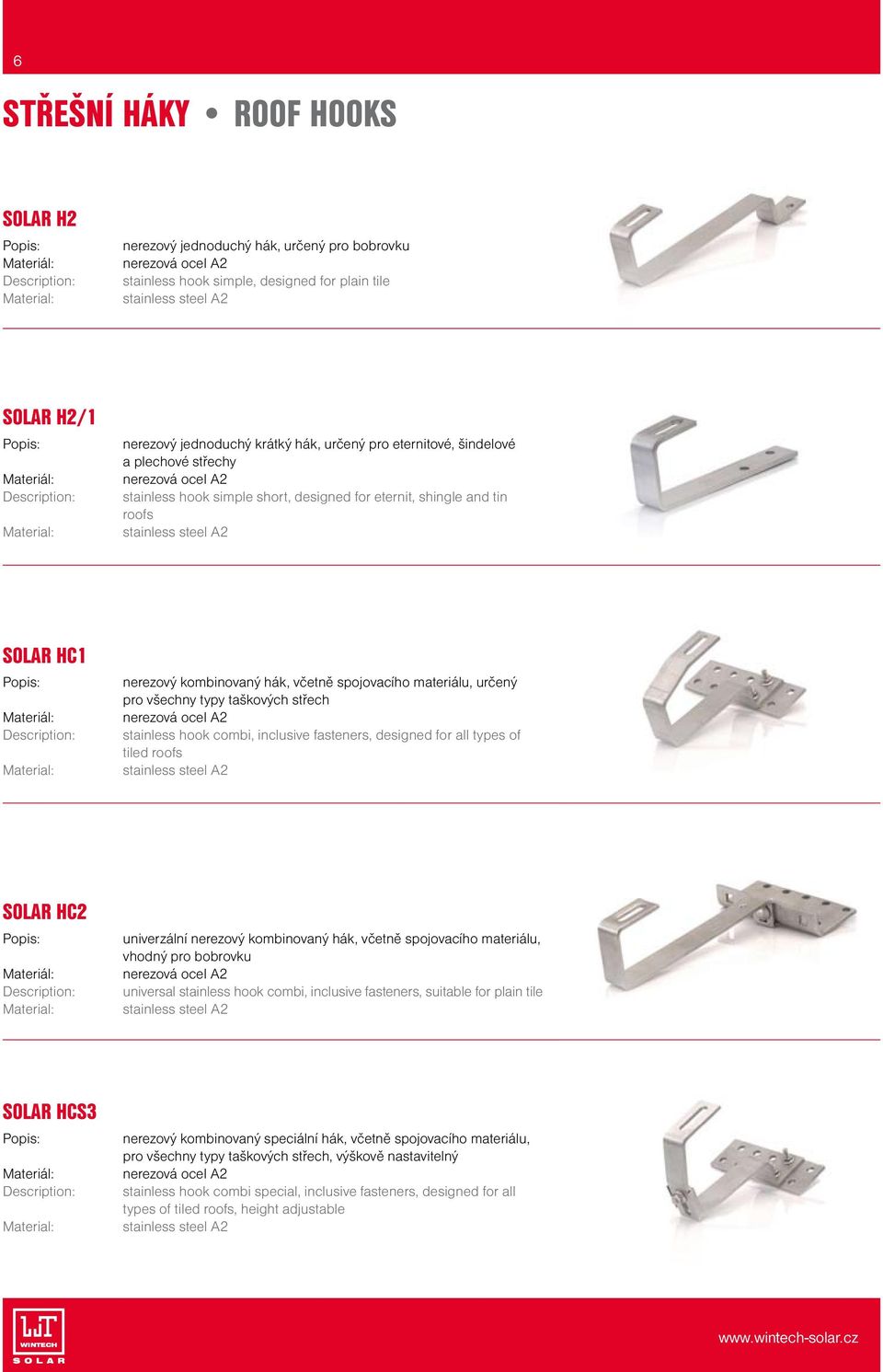

6 6 STŘEŠNÍ HÁKY ROOF HOOKS SOLAR H2 Materiál: Material: nerezový jednoduchý hák, určený pro bobrovku nerezová ocel A2 stainless hook simple, designed for plain tile stainless steel A2 SOLAR H2/1 Materiál: Material: nerezový jednoduchý krátký hák, určený pro eternitové, šindelové a plechové střechy nerezová ocel A2 stainless hook simple short, designed for eternit, shingle and tin roofs stainless steel A2 SOLAR HC1 Materiál: Material: nerezový kombinovaný hák, včetně spojovacího materiálu, určený pro všechny typy taškových střech nerezová ocel A2 stainless hook combi, inclusive fasteners, designed for all types of tiled roofs stainless steel A2 SOLAR HC2 Materiál: Material: univerzální nerezový kombinovaný hák, včetně spojovacího materiálu, vhodný pro bobrovku nerezová ocel A2 universal stainless hook combi, inclusive fasteners, suitable for plain tile stainless steel A2 SOLAR HCS3 Materiál: Material: nerezový kombinovaný speciální hák, včetně spojovacího materiálu, pro všechny typy taškových střech, výškově nastavitelný nerezová ocel A2 stainless hook combi special, inclusive fasteners, designed for all types of tiled roofs, height adjustable stainless steel A2

7 7 SOLAR HCS4 Materiál: Material: nerezový speciální hák, včetně spojovacího materiálu, určený pro eternitové, šindelové a plechové střechy, výškově nastavitelný nerezová ocel A2 stainless hook special, inclusive fasteners designed for eternit, shingle and tin roofs, height adjustable stainless steel A2 SOLAR HT2 Materiál: Material: nerezový držák, určený pro eternitové, šindelové a plechové střechy nerezová ocel A2 stainless holder designed for eternit, shingle and tin roofs stainless steel A2 SOLAR HT4 Materiál: Material: nerezová podélná patka, včetně spojovacího materiálu, určená pro profilované plechové střechy, nastavitelná nerezová ocel A2 stainless longitudinal saddle, inclusive fasteners, designed for profiled tin roofs, adjustable stainless steel A2 SOLAR HZ1 Materiál: Material: nerezový základní hák, určený pro všechny typy taškových střech nerezová ocel A2 stainless hook basic, designed for all types of tiled roofs stainless steel A2 Možnost dodání jiných střešních háků podle požadavku zákazníka It is posssible to deliver other roof hooks at customers request Objednávané množství: ks Order quantity: pcs

8 8 DÍLY - KOMPONENTY PARTS - COMPONENTS SOLAR DOD, SOLAR DOD2 hliníkový držák pro kombinované šrouby Materiál: AW6060, T6 aluminium holder for combi bolts Material: AW6063, T66, F25 SOLAR DT 16, SOLAR DT 20 ocelový držák Materiál: ocel St 37, lakováno steel holder Material: steel St 37, coating SOLAR KS 40, SOLAR KS 50 nerezová křížová spojka, včetně nerezového spojovacího materiálu Materiál: nerezová ocel A2 stainless crosscut, inclusive stainless fasteners Material: stainless steel A2 SOLAR KT, SOLAR KT 16, SOLAR KT 20 nerezový kloub, včetně nerezového spojovacího materiálu (KT 16, 20 pro závitové tyče) Materiál: nerezová ocel A2 stainless joint, inclusive stainless fasteners (KT 16, 20 for threaded rods) Material: stainless steel A2 SOLAR KTP 8, SOLAR KTP 10, SOLAR KTP 12 kalota pro trapézový plech s EPDM gumou Materiál: ocel a guma EPDM calotte for trapezial sheet with EDPM rubber Material: steel and rubber EPDM SOLAR KU 35, SOLAR KU 41, SOLAR KU 46, SOLAR KU 50 hliníkový krajní úchyt Materiál: AW6060, T6 aluminium outer clip Material: AW6060, T6

9 9 SOLAR NS Materiál: Material: nerezová spojka profilů, včetně 4 ks šroubů M6x12 a podložek nerezová ocel A2 stainless profile coupling, inclusive 4 pcs bolts M6x12 and washers stainless steel A2 SOLAR P 16, SOLAR P 16/32, SOLAR P 20 nerezová příchytka pro závitové tyče a hliníkové profily Materiál: nerezová ocel A2 stainless clip for threaded rods and aluminium profiles Material: stainless steel A2 SOLAR SD 1, SOLAR SD 2 nerezový střešní držák pro trapézový plech Materiál: nerezová ocel A2 stainless roofing holder for trapezial sheet Material: stainless steel A2 SOLAR SDK Materiál: Material: nerezový střešní krajní držák nerezová ocel A2 stainless roofing outer clip stainless steel A2 SOLAR SP Materiál: Material: hliníková spojka profilů L 40x40 AW6060, T6 aluminium profile coupling L 40x40 AW6060, T6 SOLAR SU 70 Materiál: Material: hliníkový středový úchyt 1-70 mm AW6063, T66, F25 aluminium centric clip 1-70 mm AW6063, T66, F25 Možnost dodání jiných dílů a komponentů podle požadavku zákazníka It is posssible to deliver other parts and components at customers request Objednávané množství: ks Order quantity: pcs

10 10 SPOJOVACÍ MATERIÁL FASTENERS SOLAR KVSŠ SOLAR KVSS kombinované šrouby se středovým šestihranem Materiál: nerezová ocel A2 (AISI 304) hanger bolts with hexagon in the centre Material: stainless steel A2 (AISI 304) l/mm M 8 M 10 M 12 a b a b a b a délka metrické části lenght metric-thread b délka vrutové části lenght wood-thread M8 M10 M SOLAR KVSKŠ SOLAR KVSKS kombinované šrouby se středovým a koncovým šestihranem Materiál: nerezová ocel A2 (AISI 304) hanger bolts with hexagon in the centre Material: stainless steel A2 (AISI 304) l/mm M 10 M 12 a b a b a délka metrické části lenght metric-thread b délka vrutové části lenght wood-thread M10 Šestihran na metrické části. Hexagon on metric-thread. M

11 11 SOLAR VDT SOLAR VDT vruty do dřeva s talířovou hlavou s hvězdicovým šestihranem Materiál: uhlíková ocel kalená Povrch: galvanický zinek, vosk waffer head wood screws with six lobe drive Material: carbon steel, hardened Surface: zinc plated, waxed ø l/mm 8,0 T ,0 T Vruty pro montáž všech typů háků ke dřevěným střešním konstrukcím. Wood screws for mounting of all types hooks to wood roofing structures. SOLAR VDZ SOLAR VDZ vruty do dřeva se zápustnou hlavou s hvězdicovým šestihranem Materiál: uhlíková ocel kalená Povrch: galvanický zinek, vosk countersunk head wood screws with six lobe drive Material: carbon steel, hardened Surface: zinc plated, waxed ø l/mm 8,0 T ,0 T Vruty pro montáž všech typů háků ke dřevěným střešním konstrukcím. Wood screws for mounting of all types hooks to wood roofing structures. SOLAR PVZ SOLAR PVZ kónické podložky k vrutům pro dřevostavby countersunk head wood screws with six lobe drive ø 8,0 10,

12 12 SPOJOVACÍ MATERIÁL FASTENERS SOLAR ŠDB SOLAR SDB šrouby do betonu se šestihrannou hlavou s hvězdicovým šestihranem Materiál: uhlíková ocel kalená Povrch: galvanický zinek concrete screws, hex head with six lobe drive Material: carbon steel, hardened Surface: zinc plated ø l/mm 7,5 T ,0 T Šrouby pro přímou aplikaci do betonu pro uchycení nosných konstrukcí solárních systémů. Screws to direct application to concrete for mounting supporting structures of solar systems. SOLAR ŠHV SOLAR SHV vruty do dřeva se šestihrannou hlavou DIN 571 Materiál: nerezová ocel A2 (AISI 304) hexagon head wood screws DIN 571 Material: stainless steel A2 (AISI 304) ø l/mm 6,0 8,0 10,0 12,

13 13 SOLAR Š SOLAR S šrouby se šestihrannou hlavou se závitem k hlavě DIN 933 Materiál: nerezová ocel A2 (AISI 304), A4 (AISI 316), A4 (AISI 316)-80 hexagon head screws DIN 933 Material: stainless steel A2 (AISI304), A4 (AISI 316), A4 (AISI 316)-80 ø l/mm M6 M8 M10 M SOLAR ŠČ SOLAR SC šrouby se šestihrannou hlavou s částečným závitem DIN 931 Materiál: nerezová ocel A2 (AISI 304), A4 (AISI 316), A4 (AISI 316)-80 hexagon head bolts DIN 931 Material: stainless steel A2 (AISI304), A4 (AISI 316), A4 (AISI 316)-80 ø l/mm M6 M8 M10 M

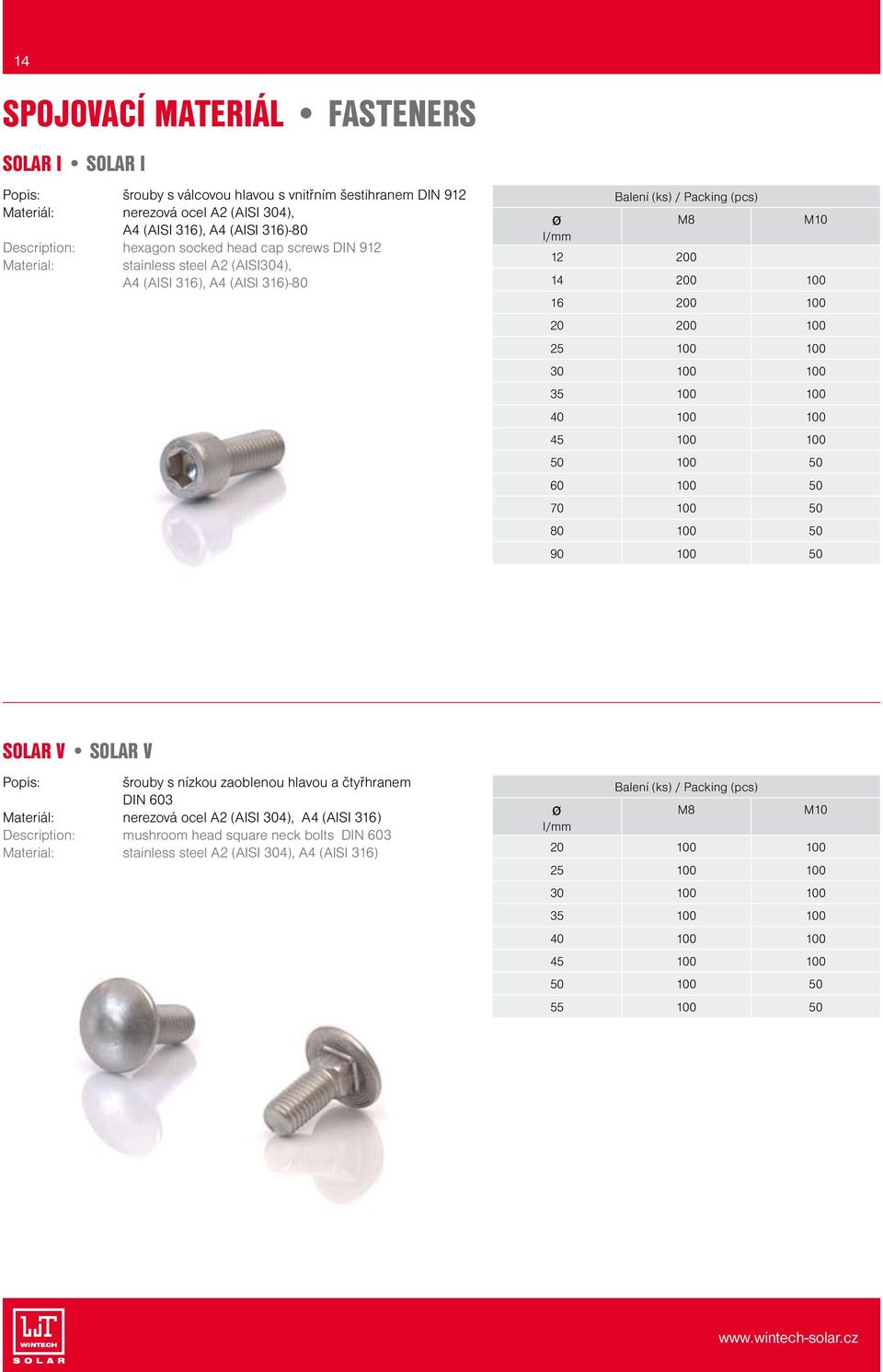

14 14 SPOJOVACÍ MATERIÁL FASTENERS SOLAR I SOLAR I šrouby s válcovou hlavou s vnitřním šestihranem DIN 912 Materiál: nerezová ocel A2 (AISI 304), A4 (AISI 316), A4 (AISI 316)-80 hexagon socked head cap screws DIN 912 Material: stainless steel A2 (AISI304), A4 (AISI 316), A4 (AISI 316)-80 ø l/mm M M SOLAR V SOLAR V šrouby s nízkou zaoblenou hlavou a čtyřhranem DIN 603 Materiál: nerezová ocel A2 (AISI 304), A4 (AISI 316) mushroom head square neck bolts DIN 603 Material: stainless steel A2 (AISI 304), A4 (AISI 316) ø l/mm M8 M

15 15 SOLAR T SOLAR T šrouby T s plochou hlavou Materiál: nerezová ocel A2 (AISI 304), A4 (AISI 316), A4 (AISI 316)-80 Hammer head screws Material: stainless steel A2 (AISI304), A4 (AISI 316), A4 (AISI 316)-80 ø l/mm M8 M Pro uchycení komponentů k hliníkovým profilům. For gripping of components to aluminium profiles. SOLAR ZT SOLAR ZT závitové tyče s metrickým závitem DIN 975 Materiál: nerezová ocel A2 (AISI 304), A4 (AISI 316), A4 (AISI 316)-80 threaded rods - metric thread DIN 975 Material: stainless steel A2 (AISI304), A4 (AISI 316), A4 (AISI 316)-80 ø l/mm M8 M10 M12 M14 M16 M18 M Pro různé typy kotvení ke střešním konstrukcím. For various types of mounting to roof structures.

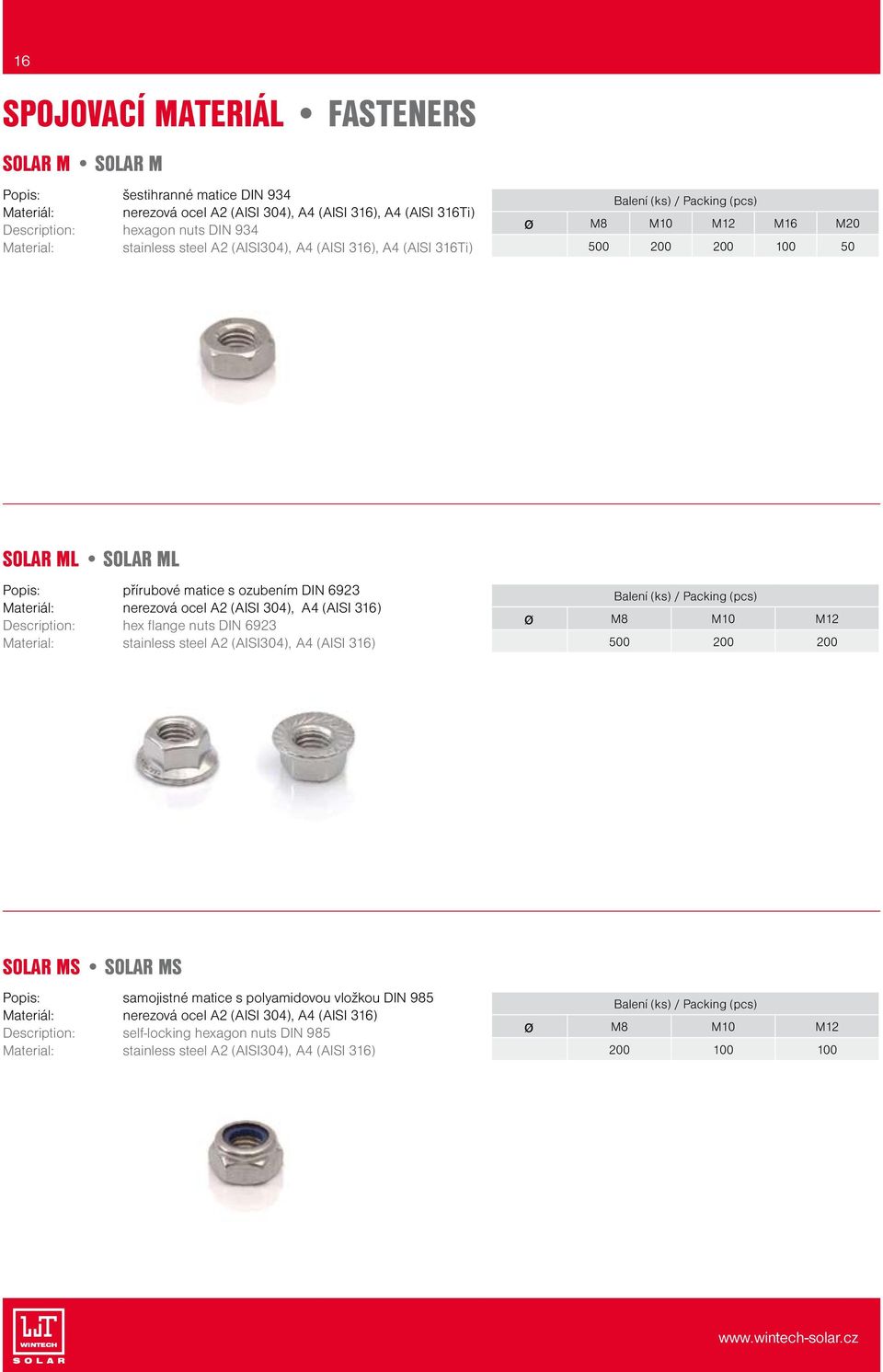

16 16 SPOJOVACÍ MATERIÁL FASTENERS SOLAR M SOLAR M šestihranné matice DIN 934 Materiál: nerezová ocel A2 (AISI 304), A4 (AISI 316), A4 (AISI 316Ti) hexagon nuts DIN 934 Material: stainless steel A2 (AISI304), A4 (AISI 316), A4 (AISI 316Ti) ø M8 M10 M12 M16 M SOLAR ML SOLAR ML přírubové matice s ozubením DIN 6923 Materiál: nerezová ocel A2 (AISI 304), A4 (AISI 316) hex flange nuts DIN 6923 Material: stainless steel A2 (AISI304), A4 (AISI 316) ø M8 M10 M SOLAR MS SOLAR MS samojistné matice s polyamidovou vložkou DIN 985 Materiál: nerezová ocel A2 (AISI 304), A4 (AISI 316) self-locking hexagon nuts DIN 985 Material: stainless steel A2 (AISI304), A4 (AISI 316) ø M8 M10 M

17 17 SOLAR MP SOLAR MP šestihranné prodlužovací matice 3d DIN 6334 Materiál: nerezová ocel A2 (AISI 304), A4 (AISI 316) hexagon extension nuts 3d DIN 6334 Material: stainless steel A2 (AISI304), A4 (AISI 316) ø M8 M10 M12 M14 M16 M18 M SOLAR MČ SOLAR MC čtyřhranné matice DIN 557 Materiál: nerezová ocel A2 (AISI 304), A4 (AISI 316), A4 (AISI 316)-80 square nuts DIN 557 Material: stainless steel A2 (AISI304), A4 (AISI 316), A4 (AISI 316)-80 ø M8 M10 M Pro drážky hliníkových profilů SOLAR SH a SOLAR SFC 1. For the slots of aluminium profiles SOLAR SH and SOLAR SFC 1. SOLAR MK SOLAR MK kladívkové matice Materiál: nerezová ocel A2 (AISI 304) A4 (AISI 316), A4 (AISI 316)-80 hammer nuts Material: stainless steel A2 (AISI304), A4 (AISI 316), A4 (AISI 316)-80 ø M6 M Pro drážky hliníkových profilů SOLAR SH, SOLAR SFC 1 a SOLAR SFA 2/2. For the slots of aluminium profiles SOLAR SH, SOLAR SFC 1 and SFA 2/2.

18 18 SPOJOVACÍ MATERIÁL FASTENERS SOLAR P SOLAR P podložky pro šrouby se šestihrannou hlavou a šestihranné matice DIN 125 A Materiál: nerezová ocel A2 (AISI 304), A4 (AISI 316), A4 (AISI 316Ti) Material: plain washers type A without chamfer DIN 125 A stainless steel A2 (AISI304), A4 (AISI 316), A4 (AISI 316Ti) ø M8 M10 M12 M14 M16 M18 M SOLAR PV SOLAR PV podložky pod nýty - bez sražené hrany DIN 9021 Materiál: nerezová ocel A2 (AISI 304), A4 (AISI 316), A4 (AISI 316Ti) plain washers, outside diameter 3x nominal thread diameter DIN 9021 Material: stainless steel A2 (AISI304), A4 (AISI 316), A4 (AISI 316Ti) ø M8 M10 M12 M14 M16 M18 M SOLAR PVD SOLAR PVD podložky pro dřevěné konstrukce DIN 440 Materiál: nerezová ocel A2 (AISI 304), A4 (AISI 316), A4 (AISI 316Ti) washers for wood construction DIN 440 Material: stainless steel A2 (AISI304), A4 (AISI 316), A4 (AISI 316Ti) ø M8 M10 M12 M14 M16 M18 M

19 19 SOLAR PPO SOLAR PPO pružné podložky s obdélníkovým průřezem DIN 127 B Materiál: nerezová ocel A2 (AISI 301), A4 (AISI 316), A5 (AISI 316Ti) spring lock washers type B with square ends or tang ends DIN 127B Material: stainless steel A2 (AISI 301), A4 (AISI 316), A5 (AISI 316Ti) ø M8 M10 M12 M14 M16 M18 M SOLAR PPV SOLAR PPV pružné podložky pro šrouby s válcovou hlavou DIN 7980 Materiál: nerezová ocel A2 (AISI 301), A4 (AISI 316), A5 (AISI 316Ti) spring lock washers for screws with cylindrical head DIN 7980 Material: stainless steel A2 (AISI 301), A4 (AISI 316), A5 (AISI 316Ti) ø M8 M10 M12 M14 M16 M18 M SOLAR PPS SOLAR PPS pojistné podložky s ozubením typ S Materiál: nerezová ocel A2 (AISI 304) safety-washers type S Material: stainless steel A2 (AISI 304) ø M6 M10 M

20 20 SPOJOVACÍ MATERIÁL FASTENERS SOLAR PTG SOLAR PTG podložky s těsnící gumou EPDM Materiál: nerezová ocel A2 (AISI 304) + EPDM bonded washers - EPDM Material: stainless steel A2 (AISI304) + EPDM ø 4,8 5,5 6,3 8, SOLAR GP SOLAR GP gumové podložky EPDM pro kombinované šrouby Materiál: guma EPDM sealing washers - EPDM for hanger bolts Material: rubber EPDM ø 8,0 10,0 12,

21 21 SOLAR SŠ SOLAR SS samovrtné šrouby se šestihrannou hlavou DIN 7504 K Materiál: nerezová ocel A2 (AISI 304) self drilling screws, hexagon head DIN 7504 K Material: stainless steel A2 (AISI 304) ø l/mm 4,8 5,5 6, SOLAR MDB 60 SOLAR MDB 60 magnetické držáky bitů 60 mm Materiál: ocel magnetic bit holders 60 mm Material: steel d x l 1/4 x SOLAR UH SOLAR UH utahovací hroty pro hvězdicový šestihran (TORX) Materiál: ocel CR-V, S2 bits six lobe (TORX) Material: steel CR-V, S2 d x l 1/4 x 25 T10 1 T15 1 T20 1 T25 1 T30 1 T40 1 Možnost dodání zakázkového balení veškerého spojovacího materiálu podle požadavku zákazníka It is possible to deliver other packing of all fasteners at customers request

22 22 ZEMNÍ VRUTY GROUND SCREWS ZV 1000, ZV 1200, ZV 1400, ZV 1600, ZV 1800 zemní vrut Materiál: žárově zinkovaná ocelová trubka 76,1x3,6mm ground screws Material: hot dip galvanize steel tube 76,1x3,6mm Určeno pro přímé zavrtání do podloží a následnou montáž podpěrné konstrukce. Determined for direct screwing in ground base and subsequent supporting structure mounting. Objednávané množství: ks Order quantity: pcs

23 23 KONSTRUKCE PRO STŘECHY ROOFING CONSTRUCTIONS ZÁKLADNÍ MONTÁŽNÍ SYSTÉM NA ŠIKMÉ STŘECHY BASIC MOUNTING SYSTEM TO SLOPING ROOFS Tento systém kotvení solárních panelů splňuje vysoké požadavky na kvalitu. Jedná se o konstrukci se dvěma horizontálními příčnými nosníky, které nesou samotné panely. Nosníky v hliníkovém provedení (SOLAR SFA 2/2, SFC 1 nebo SH) jsou upevněny na nosnou konstrukci střechy pomocí střešních háků nebo speciálních držáků. Tento stavebnicový systém umožňuje vyřešit každý způsob upevnění při zachování nízkých nákladů. SOLAR I8/40 SOLAR SU70 SOLAR MK8 This system of the solar panel anchoring meets high quality requirements. It is the structure with two horizontal cross beams, which support the solar panels. The beams in aluminium version (SOLAR SFA 2/2, SFC 1 or SH) are fixed to the roof support structure by means of roof hooks or special holders. This buildingblock system enables to solve every way of fixing at low costs. SOLAR I8/40 SOLAR KU50 SOLAR MČ8 SOLAR SFC 1 SOLAR T10 SOLAR HCS 3 SOLAR M10L

24 24 KONSTRUKCE PRO STŘECHY ROOFING CONSTRUCTIONS ZÁKLADNÍ MONTÁŽNÍ SYSTÉM NA ROVNÉ STŘECHY BASIC MOUNTING SYSTEM TO TERRACED ROOFS SOLAR PKRS - hliníková podpěrná konstrukce pro rovné střechy SOLAR PKRS - aluminium supporting structure for terraced roofs Lehká, ekonomická a certifikovaná podpěrná hliníková konstrukce pro montáž solárních panelů na rovné střechy. Použití s hliníkovými profily SOLAR SFA 2/2 a SH. Možnost úpravy velikosti konstrukce podle požadavku zákazníka. Výhodou je vysoká kvalita provedení, snadná montáž a nízká cena. Možnost řešení i jiných typů konstrukcí pro rovné střechy. SOLAR I8/40 SOLAR SU70 SOLAR MK8 SOLAR I8/40 SOLAR KU50 Light, economical and certificated supporting aluminium structure for solar panels mounting to terraced roofs. Aluminium profiles SOLAR SFA 2/2 and SH are being used. There is an option of size modification according to customer s demand. High quality design, easy mounting and low price are benefits of our construction. It is possible to solve also other structures for terraced roofs. SOLAR SFA 2/2 SOLAR PKRS SOLAR MK8 SOLAR T10 SOLAR M10L

25 KONSTRUKCE PRO VOLNÉ PLOCHY OPEN AREAS CONSTRUCTIONS 25 KVPH2, KVPH3, KVPŽ2, KVPŽ3 - základní montážní systém na volné plochy se zemními vruty KVPH2, KVPH3, KVPZ2, KVPZ3 - base mounting system to open areas with ground screws KVPH a KVPŽ jsou montážní systémy složené z podpěrných konstrukcí pro volné plochy a ze speciálních žárově zinkovaných zemních vrutů v celohliníkovém nebo ocelovém žárově pozinkovaném provedení. Konstrukční řešení umožňuje umístit dva nebo tři panely nad sebou. Je možné ho také upravit podle požadavku zákazníka. Výhodou je rychlá montáž a demontáž s nízkými náklady. Životnost montážního systému je 25 až 30 let. Součástí dodávky jsou kompletní montážní prvky pro uchycení panelů. SOLAR I8/40 SOLAR KU50 SOLAR M8 SOLAR SFA 2/2 SOLAR T10 SOLAR M10L KVPH and KVPZ are mounting systems of supporting structures for open areas in combination with specially zinc dipped ground screws in fully aluminium or steel version zinc dipped. Structural design allows two or three panels above each other or to modify it according to customer s demand. Fast mounting and demounting at low costs is the benefit of it. Mounting system lifetime span is from 25 up to 30 years. Complete mounting elements for panels fixing are the parts of delivery. SOLAR I8/40 SOLAR SU70 SOLAR MK8 SOLAR KVPŽ2 ZEMNÍ VRUT

26 26 POZNÁMKY NOTES

27

28 VÝVOJ, VÝROBA, PRODEJ MONTÁŽNÍCH A UPEVŇOVACÍCH PRVKŮ PRO SOLÁRNÍ SYSTÉMY DEVELOPMENT, PRODUCTION, SALE OF MOUNTING AND FASTENING SOLAR SYSTEMS VISIMPEX a.s., Seifertova 33, Přerov, Czech Republic, tel.: (+420) , 427 fax: (+420) , solar@wintech.cz,
