1 Technická příručka ZDICÍ SYSTÉM SENDWIX infolinka:

2 Zdicí Zdicí prvky prvky SENDWIX , , , , , ,

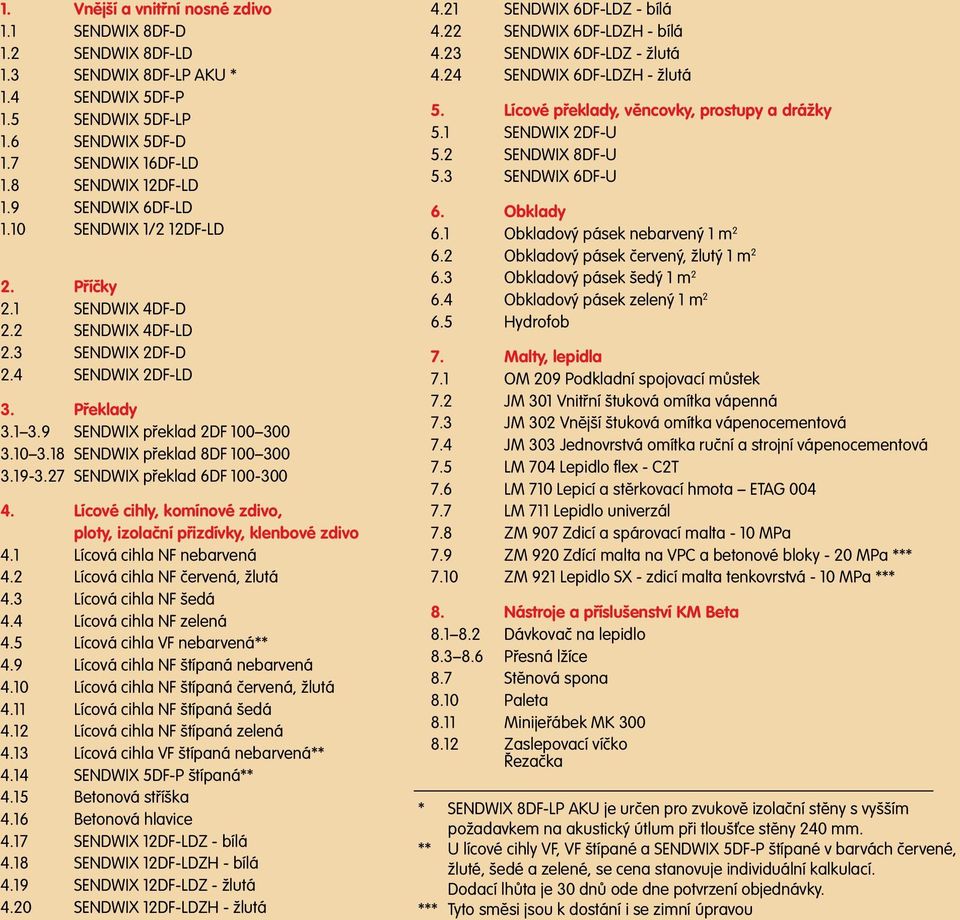

3 1. Vnější a vnitřní nosné zdivo 1.1 SENDWIX 8DF-D 1.2 SENDWIX 8DF-LD 1.3 SENDWIX 8DF-LP AKU * 1.4 SENDWIX 5DF-P 1.5 SENDWIX 5DF-LP 1.6 SENDWIX 5DF-D 1.7 SENDWIX 16DF-LD 1.8 SENDWIX 12DF-LD 1.9 SENDWIX 6DF-LD 1.10 SENDWIX 1/2 12DF-LD 2. Příčky 2.1 SENDWIX 4DF-D 2.2 SENDWIX 4DF-LD 2.3 SENDWIX 2DF-D 2.4 SENDWIX 2DF-LD 3. Překlady SENDWIX překlad 2DF SENDWIX překlad 8DF SENDWIX překlad 6DF Lícové cihly, komínové zdivo, ploty, izolační přizdívky, klenbové zdivo 4.1 Lícová cihla NF nebarvená 4.2 Lícová cihla NF červená, žlutá 4.3 Lícová cihla NF šedá 4.4 Lícová cihla NF zelená 4.5 Lícová cihla VF nebarvená** 4.9 Lícová cihla NF štípaná nebarvená 4.10 Lícová cihla NF štípaná červená, žlutá 4.11 Lícová cihla NF štípaná šedá 4.12 Lícová cihla NF štípaná zelená 4.13 Lícová cihla VF štípaná nebarvená** 4.14 SENDWIX 5DF-P štípaná** 4.15 Betonová stříška 4.16 Betonová hlavice 4.17 SENDWIX 12DF-LDZ - bílá 4.18 SENDWIX 12DF-LDZH - bílá 4.19 SENDWIX 12DF-LDZ - žlutá 4.20 SENDWIX 12DF-LDZH - žlutá 4.21 SENDWIX 6DF-LDZ - bílá 4.22 SENDWIX 6DF-LDZH - bílá 4.23 SENDWIX 6DF-LDZ - žlutá 4.24 SENDWIX 6DF-LDZH - žlutá 5. Lícové překlady, věncovky, prostupy a drážky 5.1 SENDWIX 2DF-U 5.2 SENDWIX 8DF-U 5.3 SENDWIX 6DF-U 6. Obklady 6.1 Obkladový pásek nebarvený 1 m Obkladový pásek červený, žlutý 1 m Obkladový pásek šedý 1 m Obkladový pásek zelený 1 m Hydrofob 7. Malty, lepidla 7.1 OM 209 Podkladní spojovací můstek 7.2 JM 301 Vnitřní štuková omítka vápenná 7.3 JM 302 Vnější štuková omítka vápenocementová 7.4 JM 303 Jednovrstvá omítka ruční a strojní vápenocementová 7.5 LM 704 Lepidlo flex - C2T 7.6 LM 710 Lepicí a stěrkovací hmota ETAG LM 711 Lepidlo univerzál 7.8 ZM 907 Zdicí a spárovací malta - 10 MPa 7.9 ZM 920 Zdící malta na VPC a betonové bloky - 20 MPa *** 7.10 ZM 921 Lepidlo SX - zdicí malta tenkovrstvá - 10 MPa *** 8. Nástroje a příslušenství KM Beta Dávkovač na lepidlo Přesná lžíce 8.7 Stěnová spona 8.10 Paleta 8.11 Minijeřábek MK Zaslepovací víčko Řezačka * SENDWIX 8DF-LP AKU je určen pro zvukově izolační stěny s vyšším požadavkem na akustický útlum při tloušťce stěny 240 mm. ** U lícové cihly VF, VF štípané a SENDWIX 5DF-P štípané v barvách červené, žluté, šedé a zelené, se cena stanovuje individuální kalkulací. Dodací lhůta je 30 dnů ode dne potvrzení objednávky. *** Tyto směsi jsou k dostání i se zimní úpravou

4 Referenční stavby zdicí prvky

5 TECHNICKÁ PŘÍRUČKA ZDICí systém sendwix

6

7 Obsah 1. ÚVOD TechnickÉ poradenství a prodejní oblasti ZÁKLADNÍ INFORMACE...8 Terminologie...8 Normy a předpisy Výrobní sortiment Modulové rozměry, ložná a styčná spára Vnější a vnitřní nosné zdivo Vnitřní nenosné zdivo Překlady, věncovky Lícové a komínové zdivo Obklady, betonové stříšky Malty pro zdění Pomocný materiál...37 Nářadí a stroje Zakládání stavby...42, Drážky a výklenky provádění akustických dělicích stěn...46 Technologie provádění akustěn KMB SENDWIX Stanovení únosnosti zdiva tloušťky 240 a 290 mm Stanovení únosnosti zděných tlačených prvků podle ČSN Stanovení únosnosti zděných tlačených prvků podle Eurokódu Orientační stanovení přípustného počtu podlaží Předpoklady výpočtu pro orientační stanovení přípustného počtu podlaží Orientační stanovení přípustného počtu podlaží zdiva z vápenopískových kvádrů tl. 240 mm a 290 mm - střední zeď Orientační stanovení přípustného počtu podlaží zdiva z vápenopískových kvádrů tl. 240 mm a 290 mm - obvodová zeď Orientační stanovení přípustného počtu podlaží tl. 175 mm PREVENCE PROTI VZNIKU TRHLIN VE VÁPENOPÍSKOVÉM ZDIVU Obecné informace k přetvárným vlastnostem zdiva Zásady projektování Zásady při realizaci Ploty, okrasné zdi, zahradní architektura SENDWIX - vícevrstvé zdivo KMB SENDWIX M kontaktní omítkový systém s minerální izolací KMB SENDWIX P kontaktní omítkový systém s polystyrenovou izolací KMB SENDWIX L provětrávaný systém s minerální izolací a lícovou přizdívkou servis...75

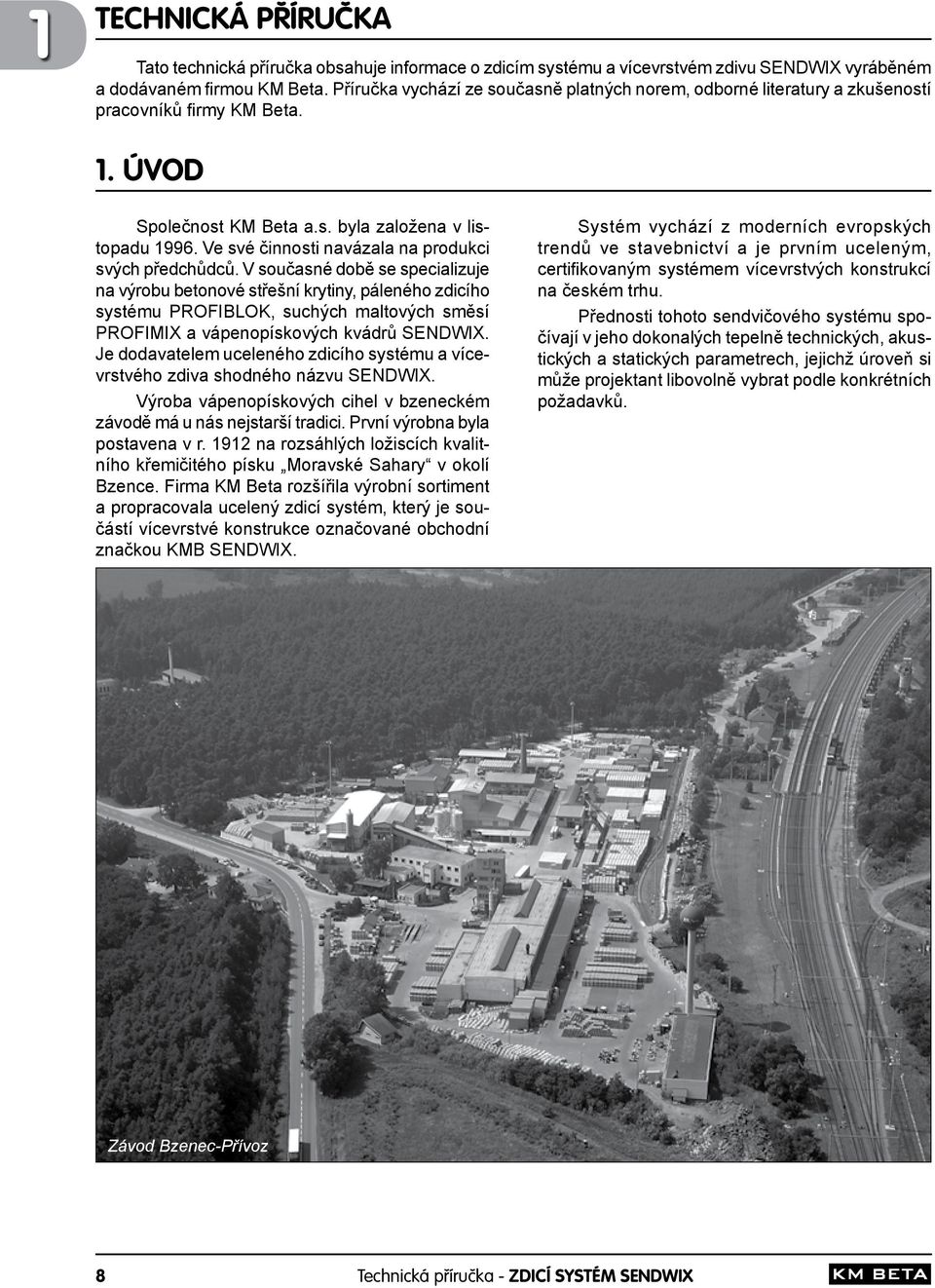

8 1 Technická příručka Tato technická příručka obsahuje informace o zdicím systému a vícevrstvém zdivu SENDWIX vyráběném a dodávaném firmou KM Beta. Příručka vychází ze současně platných norem, odborné literatury a zkušeností pracovníků firmy KM Beta. 1. ÚVOD Společnost KM Beta a.s. byla založena v listopadu Ve své činnosti navázala na produkci svých předchůdců. V současné době se specializuje na výrobu betonové střešní krytiny, páleného zdicího systému Profiblok, suchých maltových směsí Profimix a vápenopískových kvádrů SENDWIX. Je dodavatelem uceleného zdicího systému a vícevrstvého zdiva shodného názvu SENDWIX. Výroba vápenopískových cihel v bzeneckém závodě má u nás nejstarší tradici. První výrobna byla postavena v r na rozsáhlých ložiscích kvalitního křemičitého písku Moravské Sahary v okolí Bzence. Firma KM Beta rozšířila výrobní sortiment a propracovala ucelený zdicí systém, který je součástí vícevrstvé konstrukce označované obchodní značkou KMB SENDWIX. Systém vychází z moderních evropských trendů ve stavebnictví a je prvním uceleným, certifikovaným systémem vícevrstvých konstrukcí na českém trhu. Přednosti tohoto sendvičového systému spočívají v jeho dokonalých tepelně technických, akustických a statických parametrech, jejichž úroveň si může projektant libovolně vybrat podle konkrétních požadavků. Závod Bzenec-Přívoz 8 Technická příručka - ZDICÍ systém SENDWIX

9 2. TechnickÉ poradenství a prodejní oblasti Příjem objednávek: fax: Expedice Bzenec-Přívoz: , Expedice Kyjov: , fax: Infolinka: Internet: 2 Oblastní ředitel pro regiony 11., 12., 13., 22., 50. Lubomír Hájek, tel.: , 11. Praha tel.: Západní Čechy tel.: Jihozápadní Čechy tel.: Vysočina tel.: Jižní Čechy tel.: Technické poradenství Vlastimil Sova tel.: Oblastní ředitel pro regiony 14., 15., 16., 21., 23., 24., 29. Miloslav Alinč, tel.: , 14. Severozápadní Čechy tel.: Severní Čechy tel.: Severovýchodní Čechy tel.: Střední Čechy tel.: Východní Čechy tel.: Střední Morava tel.: Severní Morava tel.: Oblastní ředitel pro regiony 25., 26., 27., 28. Karel Stříbrný, tel.: , 25. Severovýchodní Morava tel.: Brno, Blansko tel.: Jihovýchodní Morava tel.: Jihozápadní Morava tel.: Technické poradenství Ing. Martin Urbanec tel.: Pavel Kouřil tel.: Jiří Foltýn tel.: BEZPLATNÝ SERVIS ZÁKAZNÍKŮM Výpočet potřeby střešní krytiny a doplňků tel.: Výpočet potřeby zdicích prvků SENDWIX, PROFIBLOK, PROFIMIX tel.: Technická příručka - ZDICÍ systém SENDWIX 9

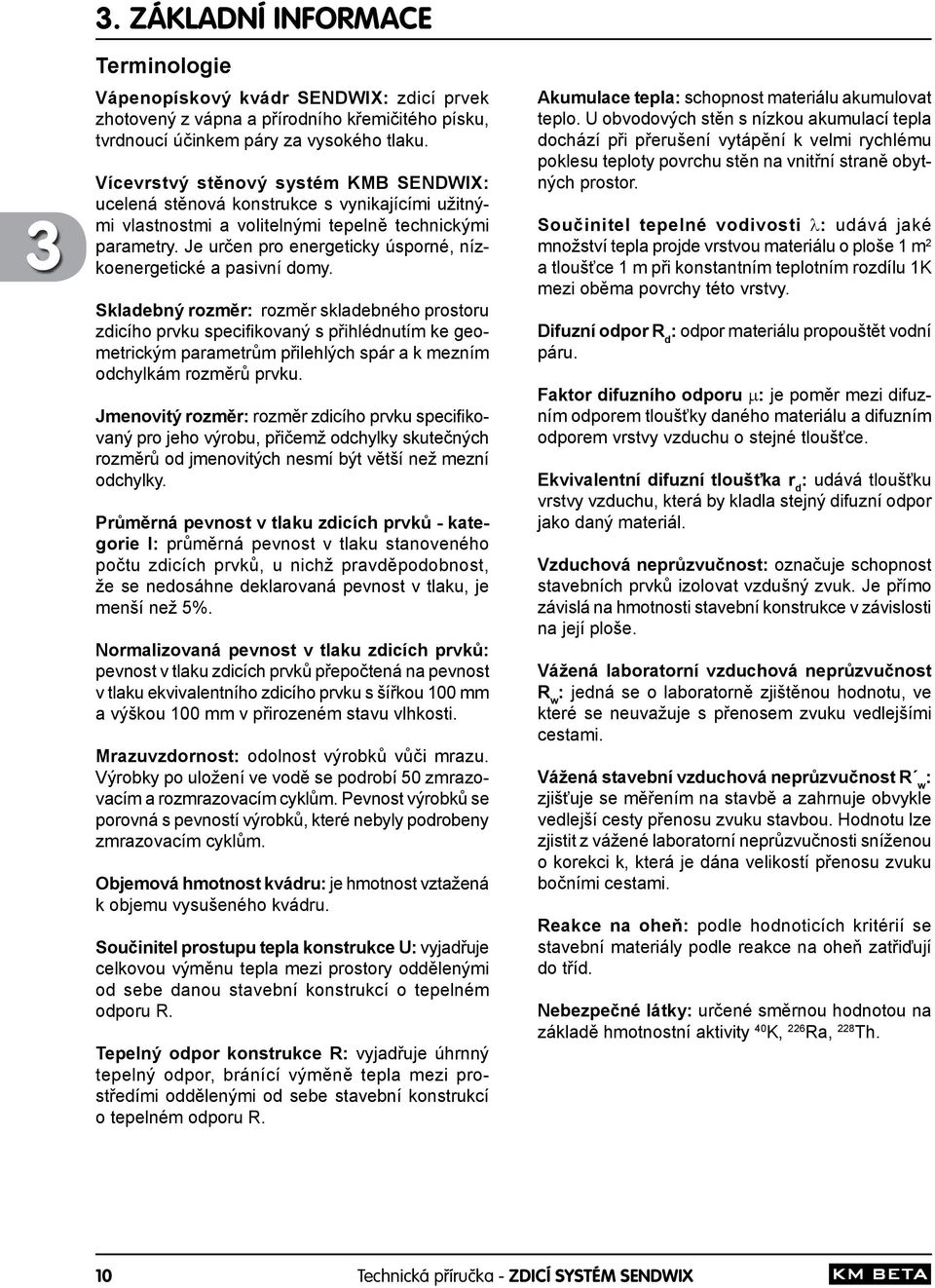

10 3 3. ZÁKLADNÍ INFORMACE Terminologie Vápenopískový kvádr SENDWIX: zdicí prvek zhotovený z vápna a přírodního křemičitého písku, tvrdnoucí účinkem páry za vysokého tlaku. Vícevrstvý stěnový systém KMB SENDWIX: ucelená stěnová konstrukce s vynikajícími užitnými vlastnostmi a volitelnými tepelně technickými parametry. Je určen pro energeticky úsporné, nízkoenergetické a pasivní domy. Skladebný rozměr: rozměr skladebného prostoru zdicího prvku specifikovaný s přihlédnutím ke geometrickým parametrům přilehlých spár a k mezním odchylkám rozměrů prvku. Jmenovitý rozměr: rozměr zdicího prvku specifikovaný pro jeho výrobu, přičemž odchylky skutečných rozměrů od jmenovitých nesmí být větší než mezní odchylky. Průměrná pevnost v tlaku zdicích prvků - kategorie I: průměrná pevnost v tlaku stanoveného počtu zdicích prvků, u nichž pravděpodobnost, že se nedosáhne deklarovaná pevnost v tlaku, je menší než 5%. Normalizovaná pevnost v tlaku zdicích prvků: pevnost v tlaku zdicích prvků přepočtená na pevnost v tlaku ekvivalentního zdicího prvku s šířkou 100 mm a výškou 100 mm v přirozeném stavu vlhkosti. Mrazuvzdornost: odolnost výrobků vůči mrazu. Výrobky po uložení ve vodě se podrobí 50 zmrazovacím a rozmrazovacím cyklům. Pevnost výrobků se porovná s pevností výrobků, které nebyly podrobeny zmrazovacím cyklům. Objemová hmotnost kvádru: je hmotnost vztažená k objemu vysušeného kvádru. Součinitel prostupu tepla konstrukce U: vyjadřuje celkovou výměnu tepla mezi prostory oddělenými od sebe danou stavební konstrukcí o tepelném odporu R. Tepelný odpor konstrukce R: vyjadřuje úhrnný tepelný odpor, bránící výměně tepla mezi prostředími oddělenými od sebe stavební konstrukcí o tepelném odporu R. Akumulace tepla: schopnost materiálu akumulovat teplo. U obvodových stěn s nízkou akumulací tepla dochází při přerušení vytápění k velmi rychlému poklesu teploty povrchu stěn na vnitřní straně obytných prostor. Součinitel tepelné vodivosti λ: udává jaké množství tepla projde vrstvou materiálu o ploše 1 m 2 a tloušťce 1 m při konstantním teplotním rozdílu 1K mezi oběma povrchy této vrstvy. Difuzní odpor R d : odpor materiálu propouštět vodní páru. Faktor difuzního odporu µ: je poměr mezi difuzním odporem tloušťky daného materiálu a difuzním odporem vrstvy vzduchu o stejné tloušťce. Ekvivalentní difuzní tloušťka r d : udává tloušťku vrstvy vzduchu, která by kladla stejný difuzní odpor jako daný materiál. Vzduchová neprůzvučnost: označuje schopnost stavebních prvků izolovat vzdušný zvuk. Je přímo závislá na hmotnosti stavební konstrukce v závislosti na její ploše. Vážená laboratorní vzduchová neprůzvučnost R w : jedná se o laboratorně zjištěnou hodnotu, ve které se neuvažuje s přenosem zvuku vedlejšími cestami. Vážená stavební vzduchová neprůzvučnost R w: zjišťuje se měřením na stavbě a zahrnuje obvykle vedlejší cesty přenosu zvuku stavbou. Hodnotu lze zjistit z vážené laboratorní neprůzvučnosti sníženou o korekci k, která je dána velikostí přenosu zvuku bočními cestami. Reakce na oheň: podle hodnoticích kritérií se stavební materiály podle reakce na oheň zatřiďují do tříd. Nebezpečné látky: určené směrnou hodnotou na základě hmotnostní aktivity 40 K, 226 Ra, 228 Th. 10 Technická příručka - ZDICÍ systém SENDWIX

11 Normy a předpisy ČSN EN Specifikace zdicích prvků - Část 2: Vápenopískové zdicí prvky ČSN EN Zkušební metody pro zdicí prvky - Část 1: Stanovení pevnosti a tlaku ČSN EN Zkušební metody pro zdicí prvky - Část 9: Stanovení skutečného a poměrného objemu otvorů a objemu materiálu vápenopískového zdicího prvku plněním otvoru pískem ČSN EN Zkušební metody pro zdicí prvky - Část 13: Stanovení objemové hmotnosti materiálu zdicích prvků za sucha a objemové hmotnosti zdicích prvků za sucha ČSN EN Zkušební metody pro zdicí prvky - Část 16: Stanovení rozměru ČSN EN Zkušební metody pro zdicí prvky - Část 18: Stanovení mrazuvzdornosti vápenopískových zdicích prvků ČSN EN Zkušební metody pro zdivo - Část 3: Stanovení počáteční pevnosti ve smyku Požadavky na konstrukce ČSN EN Navrhování zděných konstrukcí - Část 1-1: Obecná pravidla pro pozemní stavby - Pravidla pro vyztužené a nevyztužené zděné konstrukce ČSN EN Navrhování zděných konstrukcí - Část 1-2: Obecná pravidla - Navrhování konstrukcí na účinky požáru ČSN P ENV Navrhování zděných konstrukcí - Část 1-3: Obecná pravidla pro pozemní stavby - Podrobná pravidla při bočním zatížení ČSN Navrhování zděných konstrukcí ČSN Zatížení stavebních konstrukcí ČSN Provádění zděných konstrukcí ČSN až 4 Tepelná ochrana budov ČSN Akustika - Ochrana proti hluku v budovách a související akustické vlastnosti stavebních výrobků - Požadavky ČSN EN ISO Akustika - Hodnocení zvukové izolace stavebních konstrukcí a v budovách - Část 1: Vzduchová neprůzvučnost ČSN ED.2 Požární bezpečnost staveb. Požární odolnost stavebních konstrukcí ČSN Požárně technické vlastnosti stavebních hmot. Stupeň hořlavosti stavebních hmot. ČSN EN Zkoušení požární odolnosti - Část 1: Základní požadavky 3 Technická příručka - ZDICÍ systém SENDWIX 11

12 4 4. Výrobní sortiment Vápenopískové kvádry SENDWIX, prvky pro svislé konstrukce, mají široké použití jak podle typu staveb - bytové, občanské, průmyslové - tak podle konstrukčního nebo dekorativního chatakteru - nosné, nenosné, jednovrstvé i vícevrstvé (sendvičové) zdivo. Sortiment představuje ucelený systém pro hrubou stavbu, vychází z metrického modulu a svými vlastnostmi a propracovaností je moderním zdicím systémem. Vysvětlení ke značení výrobků: Mezi výhody patří: vysoká únosnost, tepelná akumulace a zvukově izolační schopnost nejlepší materiál z hlediska hygienické nezávadnosti mrazuvzdornost a nízká nasákavost vysoká produktivita díky velkým formátům a systému pero-drážka přesné zdění a malá spotřeba maltových směsí díky přesným rozměrům manipulace s kvádry pomocí úchopových kapes, příp. minijeřábkem MK 300 jednotný modulový systém Vysvětlení ke značení výrobků: obchodní název vápenopískových kvádrů SENDWIX 8DF - LD (P,U,Z,H) označení formátu děrovaný formát výrobek pro tenkovrstvé zdění na lepidlo (bez označení je určen pro zdění na maltu) hladká styčná plocha plný formát U profil zkosená pohledová hrana 4.1 Modulové rozměry, ložná a styčná spára Vápenopískové cihly svými rozměry celého sortimentu tvoří jednotný délkový modul pro vodorovné i svislé konstrukce, tj. 250 mm. Díky rozměrové řadě je možné volit výšku zdiva v odstupňování již po 41 mm. Tím lze navrhnout takřka libovolné konstrukční výšky para petů, nadpraží otvorů, vyzdívek skeletů, apod. Výhoda spočívá také v homogenitě použitého materiálu z hlediska tepelně technických vlastností, pevnosti a podkladu pro omítání. Výškový modul Výška cihly / /248 Tloušťka spáry 12 12/2 12/2 Tloušťka vrstvy Počet vrstev pro 250 mm Počet vrstev do 1 m Technická příručka - ZDICÍ systém SENDWIX

13 Výškový modul Rozměrová řada skladeb vrstev zdiva Zdění na maltu Tenkovrstvé zdění na lepidlo Výška zdiva Skladba vrstev C C + 2A C + B C + A C C + 2A C + B C + A C C + 2A C + B C + A C C + 2A C + B C + A C C + 2A C + B C + A C C + 2A C + B C + A C C + 2A C + B C + A C 916 3C + 2A 875 3C + B 833 3C + A 750 3C 666 2C + 2A 625 2C + B 583 2C + A 500 2C 416 1C + 2A 375 1C + B 333 1C + A 250 1C 166 2A 125 1B 83 1A Délkový modul Vápenopískové cihly mají ve směru délky stěny skladebné rozměry v délkovém modulu 250 mm, příp. 125 mm. Pro jednu vrstvu zdiva délky 1 m je potřeba 4 cihel o skladebné délce 250 mm. Stěny objektů je proto nejlépe navrhovat v půdorysném mo du lu 125 mm. Použitím tohoto modulu již při projektování se omezí pracné upravování cihel na stavbě (řezání, štípání). 4 Technická příručka - ZDICÍ systém SENDWIX 13

14 Styčná spára Cihelné zdivo se podle druhu svislé styčné spáry dělí na: - zdivo s viditelně (plně) promaltovanými styčnými sparami (obr. 1). Tloušťka svislých styčných spar je nejčastěji 10 (2) mm. Provádí se u formátů NF, VF, 2DF-D, 2DF-LD, 5DF-P, 5DF-LP a zvláště u režného zdiva. - zdivo se zazubenou styčnou sparou (pero-drážka) zcela bez promaltování (obr. 2) u formátů 4 DF-D, 4DF-LD, 6DF-LD, 8DF-D, 8DF-LD, 8DF-LP, 1/2 12DF-LD, 12DF-LD, 16DF-LD. 4 Ložná spára Tloušťka ložně spáry pro kvádry SENDWIX vyplývá z používaného výškového modulu stavby 250 mm a jmenovité výšky cihel. Kvádry SENDWIX a cihly se vyrábí ve dvou jmenovitých výškách podle toho zda se použije technologie zdění na maltu nebo tenkovrstvého zdění na lepidlo. Obr. 1 Ložná spára + jmenovitá zdění výška kvádru na lepidlo na maltu = metrický modul Obr Technická příručka - ZDICÍ systém SENDWIX

15 4.2 Vnější a vnitřní nosné zdivo SENDWIX 16DF-LD Tabulka vlastností Rozměry Pevnost v tlaku průměrná (N/mm 2 ) 15 Pevnost v tlaku průměrná se spolehlivostí 95 % (N/mm 2 ) Pevnost v tlaku normalizovaná (N/mm 2 ) Pevnost zdiva v dostředném a mimostředném tlaku Rd (MPa) , Objemová hmotnost (kg.m -3 ) 1220 Hmotnost (kg/ks) 36,5 Nasákavost (%) Neprůzvučnost R w/tl. stěny (db) 48/ Radioaktivita I (-) 0,26 Tepelná vodivost λ 10.dry (W/m.K) 0,37 Měrná tepelná kapacita C (kj/kg.k) 1,0 Faktor difuzního odporu µ (-) 5/10 Reakce na oheň (třída) Tloušťka zdiva bez omítky Pro zdění na Počet kusů na paletě mm (ks) Barva A1 240 P+D** lepidlo 24 bílá Spotřeba kvádrů a lepidla na 1 m 3 zdiva Rozměry kvádru Výrobní tl. zdiva bez omítky Spotřeba kvádrů (ks/m 3 ) lepidla (kg/m 3 ) ,5 16,7 Spotřeba kvádrů a lepidla na 1 m 2 zdiva Rozměry kvádru Výrobní tl. zdiva bez omítky Poznámka: - vážená stavební neprůzvučnost R w R w - vážená laboratorní neprůzvučnost R w = R w - k; k = 2 (db) * - hodnoty naměřené ** - P+D styčná spára pero-drážka, nemaltuje se Spotřeba kvádrů (ks/m 2 ) lepidla (kg/m 2 ) Pracnost (Nh/m 2 ) ,25 s pomocí minijeřábu MK 300 Technická příručka - ZDICÍ systém SENDWIX 15

16 4 SENDWIX 12DF-LD 248 SENDWIX 1/2 12DF-LD PLOTY, OKRASNÉ ZDI SENDWIX 12DF-LDZ SENDWIX 12DF-LDZH Tabulka vlastností Název výrobku 12 DF-LD 12 DF-LDZ 12 DF-LDZH 1/2 12DF-LD Rozměry Pevnost v tlaku průměrná (N/mm 2 ) Pevnost v tlaku průměrná se spolehlivostí 95 % (N/mm 2 ) Pevnost v tlaku normalizovaná (N/mm 2 ) Objemová hmotnost (kg.m -3 ) Hmotnost (kg/ks) 24,4 12,2 Nasákavost (%) Neprůzvučnost R w/tl. stěny (db) 44*/175 44*/175 Radioaktivita I (-) 0,14 0,14 Tepelná vodivost λ 10.dry (W/m.K) Měrná tepelná kapacita C (kj/kg.k) Faktor difuzního odporu µ (-) 0,37 0,37 1,0 1,0 5/10 2/10 Reakce na oheň (třída) A1 A1 Tloušťka zdiva bez omítky 175 P+D** 175 P+D** Pro zdění na lepidlo lepidlo Počet kusů na paletě 1200x800 mm (ks) Barva DF-LD bílá bílá 12DF-LDZ 12DF-LDZH bílá žlutá Poznámka: - vážená stavební neprůzvučnost R w R w - vážená laboratorní neprůzvučnost - Spotřeba kvádrů, malty a lepidla na 1 m 3 zdiva Rozměry kvádru 175 Výrobní tl. zdiva bez omítky 498 R w = R w - k; k = 2 (db) * - hodnoty naměřené ** - P+D styčná spára pero-drážka, nemaltuje se Spotřeba kvádrů (ks/m 3 ) lepidla (kg/m 3 ) ,7 17,1 498x175x ,4 34,2 Spotřeba kvádrů, malty a lepidla na 1 m 2 zdiva Rozměry kvádru Výrobní tl. zdiva bez omítky Spotřeba kvádrů (ks/m 2 ) lepidla (kg/m 2 ) x175x Technická příručka - ZDICÍ systém SENDWIX

17 SENDWIX 8DF-D Tabulka vlastností Název výrobku SENDWIX 8DF-D SENDWIX 8DF-LD Rozměry Pevnost v tlaku průměrná (N/mm 2 ) Pevnost v tlaku průměrná se spolehlivostí 95 % (N/mm 2 ) Pevnost v tlaku normalizovaná (N/mm 2 ) Pevnost zdiva v dostředném a mimostředném tlaku Rd (MPa) ,6 2, Objemová hmotnost (kg.m -3 ) Hmotnost (kg/ks) 17,8 18,7 Nasákavost (%) Neprůzvučnost R w/tl. stěny (db) 48*/240 48*/240 Radioaktivita I (-) 0,26 0,26 SENDWIX 8DF-LD Tepelná vodivost λ 10.dry (W/m.K) 0,38 0,38 Měrná tepelná kapacita C (kj/kg.k) 1,0 1,0 Faktor difuzního odporu µ (-) 5/10 5/10 Reakce na oheň (třída) A1 A1 248 Tloušťka zdiva bez omítky 240 P+D** 240 P+D** Pro zdění na maltu lepidlo Počet kusů na paletě mm (ks) Barva bílá bílá Poznámka: - vážená stavební neprůzvučnost R w R w - vážená laboratorní neprůzvučnost KLASIFIKACE POŽÁRNÍ ODOLNOSTI REI 120/REW 120 R w = R w - k; k = 2 (db) * - hodnoty naměřené ** - P+D styčná spára pero-drážka, nemaltuje se Spotřeba kvádrů, malty a lepidla na 1 m 3 zdiva Rozměry kvádru Výrobní tl. zdiva bez omítky Spotřeba kvádrů (ks/m 3 ) malty (kg/m 3 ) lepidla (kg/m 3 ) DF-D 67 75, DF-LD 67 16,7 Spotřeba kvádrů, malty a lepidla na 1 m 2 zdiva Rozměry kvádru Výrobní tl. zdiva bez omítky Spotřeba kvádrů (ks/m 2 ) malty (kg/m 2 ) lepidla (kg/m 2 ) Pracnost (Nh/m 2 ) DF-D 16 17,9 0, DF-LD ,462 Technická příručka - ZDICÍ systém SENDWIX 17

18 SENDWIX 8DF-LP AKU Tabulka vlastností Rozměry Pevnost v tlaku průměrná (N/mm 2 ) Pevnost v tlaku průměrná se spolehlivostí 95 % (N/mm 2 ) Pevnost v tlaku normalizovaná (N/mm 2 ) Pevnost zdiva v dostředném a mimostředném tlaku Rd (MPa) ,2 Objemová hmotnost (kg.m -3 ) 1600 Hmotnost (kg/ks) 24, Nasákavost (%) Neprůzvučnost R w/tl. stěny (db) 54*/240 Radioaktivita I (-) 0,26 Tepelná vodivost λ 10.dry (W/m.K) 0,61 Měrná tepelná kapacita C (kj/kg.k) 1,0 Faktor difuzního odporu µ (-) 5/25 Reakce na oheň (třída) Tloušťka zdiva bez omítky Pro zdění na Počet kusů na paletě 1200x800 mm (ks) Barva A1 240 P+D** lepidlo 48 bílá Spotřeba kvádrů, malty a lepidla na 1 m 3 zdiva Rozměry kvádru Výrobní tl. zdiva bez omítky Poznámka: - vážená stavební neprůzvučnost R w R w - vážená laboratorní neprůzvučnost R w = R w - k; k = 2 (db) * - hodnoty naměřené ** - P+D styčná spára pero-drážka, nemaltuje se Spotřeba kvádrů (ks/m 3 ) lepidla (kg/m 3 ) ,7 Spotřeba kvádrů, malty a lepidla na 1 m 2 zdiva Rozměry kvádru Výrobní tl. zdiva bez omítky Spotřeba kvádrů (ks/m 2 ) lepidla (kg/m 2 ) malta 1) (kg/m 2 ) Pracnost (Nh/m 2 ) ,5 0,462 2) 1) malta na vyplnění kapes 2) bez vyplňování kapes 18 Technická příručka - ZDICÍ systém SENDWIX

19 SENDWIX 6DF-LD Tabulka vlastností Název výrobku 6DF-LD 6DF-LDZ 6DF-LDZH Rozměry Pevnost v tlaku průměrná (N/mm 2 ) Pevnost v tlaku průměrná se spolehlivostí 95 % (N/mm 2 ) Pevnost v tlaku normalizovaná (N/mm 2 ) Objemová hmotnost (kg.m -3 ) Hmotnost (kg/ks) 12,6 12,6 SENDWIX 6DF-LDZ Nasákavost (%) Neprůzvučnost R w/tl. stěny (db) 44*/175 44*/175 Radioaktivita I (-) 0,14 0, Tepelná vodivost λ 10.dry (W/m.K) 0,37 0,37 Měrná tepelná kapacita C (kj/kg.k) 1,0 1,0 Faktor difuzního odporu µ (-) 5/10 5/ Reakce na oheň (třída) A1 A SENDWIX 6DF-LDZH Tloušťka zdiva bez omítky 175 P+D** 175 P+D** Pro zdění na lepidlo lepidlo Počet kusů na paletě 1200x800 mm (ks) Barva Poznámka: - vážená stavební neprůzvučnost R w R w - vážená laboratorní neprůzvučnost bílá bílá žlutá R w = R w - k; k = 2 (db) * - hodnoty naměřené ** - P+D styčná spára pero-drážka, nemaltuje se Spotřeba kvádrů, malty a lepidla na 1 m 3 zdiva Rozměry kvádru Výrobní tl. zdiva bez omítky Spotřeba kvádrů (ks/m 3 ) lepidla (kg/m 3 ) ,4 17,1 Spotřeba kvádrů, malty a lepidla na 1 m 2 zdiva Rozměry kvádru Výrobní tl. zdiva bez omítky Spotřeba kvádrů (ks/m 2 ) lepidla (kg/m 2 ) Technická příručka - ZDICÍ systém SENDWIX 19

20 SENDWIX 5DF-P Tabulka vlastností Název výrobku SENDWIX 5DF-P SENDWIX 5DF-LP Rozměry Pevnost v tlaku průměrná (N/mm 2 ) Pevnost v tlaku průměrná se spolehlivostí 95 % (N/mm 2 ) Pevnost v tlaku normalizovaná (N/mm 2 ) Pevnost zdiva v dostředném a mimostředném tlaku Rd (MPa) ,2 4,2 Objemová hmotnost (kg.m -3 ) Hmotnost (kg/ks) 15,0 15,6 4 Nasákavost (%) Neprůzvučnost R w/tl. stěny (db) 53/240 54*/290 53/240 54*/290 Radioaktivita I (-) 0,26 0,26 Tepelná vodivost λ 10.dry (W/m.K) 0,82 0,82 Měrná tepelná kapacita C (kj/kg.k) 1,0 1,0 SENDWIX 5DF-LP Faktor difuzního odporu µ (-) 5/25 5/25 Reakce na oheň (třída) A1 A1 Tloušťka zdiva bez omítky 113, 240, , 240, 290 Pro zdění na maltu lepidlo 123 Počet kusů na paletě mm (ks) Barva bílá bílá Poznámka: - vážená stavební neprůzvučnost R w R w - vážená laboratorní neprůzvučnost R w = R w - k; k = 2 (db) * - hodnoty naměřené Spotřeba kvádrů, malty a lepidla na 1 m 3 zdiva Rozměry kvádru DF-P DF-LP Výrobní tl. zdiva bez omítky Spotřeba kvádrů, malty a lepidla na 1 m 2 zdiva Rozměry kvádru DF-P DF-LP Spotřeba kvádrů (ks/m 3 ) malty (kg/m 3 ) lepidla (kg/m 3 ) ,5 Výrobní tl. zdiva bez omítky Spotřeba Pracnost (Nh/m 2 ) kvádrů (ks/m 2 ) malty (kg/m 2 ) lepidla (kg/m 2 ) malta lepidlo ,3 0,923 0, ,5 0,769 0, ,8 20 Technická příručka - ZDICÍ systém SENDWIX

21 SENDWIX 5DF-D Tabulka vlastností Rozměry Pevnost v tlaku průměrná (N/mm 2 ) 20 Pevnost v tlaku průměrná se spolehlivostí 95 % (N/mm 2 ) Pevnost v tlaku normalizovaná (N/mm 2 ) Pevnost zdiva v dostředném a mimostředném tlaku Rd (MPa) ,2 240 Objemová hmotnost (kg.m -3 ) 1330 Hmotnost (kg/ks) 11,5 290 Nasákavost (%) Radioaktivita I (-) 0, Tepelná vodivost λ 10.dry (W/m.K) 0,46 Měrná tepelná kapacita C (kj/kg.k) 1,0 Faktor difuzního odporu µ (-) 5/25 Reakce na oheň (třída) A1 Tloušťka zdiva bez omítky 113, 240, 290 Pro zdění na Počet kusů na paletě mm (ks) Barva maltu 84 bílá Spotřeba kvádrů, malty a lepidla na 1 m 3 zdiva Rozměry kvádru DF-D Výrobní tl. zdiva bez omítky Spotřeba kvádrů, malty a lepidla na 1 m 2 zdiva Rozměry kvádru DF-D Spotřeba kvádrů (ks/m 3 ) malty (kg/m 3 ) lepidla (kg/m 3 ) ,5 Výrobní tl. zdiva bez omítky Spotřeba Pracnost (Nh/m 2 ) kvádrů (ks/m 2 ) malty (kg/m 2 ) lepidla (kg/m 2 ) malta lepidlo ,3 0,923 0, ,5 0,769 0, ,8 Technická příručka - ZDICÍ systém SENDWIX 21

22 4.3 Vnitřní nenosné zdivo Tabulka vlastností SENDWIX 4DF-D Název výrobku SENDWIX 4DF-D SENDWIX 4DF-LD Rozměry Pevnost v tlaku průměrná (N/mm 2 ) Pevnost v tlaku průměrná se spolehlivostí 95 % (N/mm 2 ) Pevnost v tlaku normalizovaná (N/mm 2 ) Pevnost zdiva v dostředném a mimostředném tlaku Rd (MPa) ,6 2,6 Objemová hmotnost (kg.m -3 ) Hmotnost (kg/ks) 9,3 9,7 Nasákavost (%) Neprůzvučnost R w/tl. stěn (db) 42*/115 42*/115 Radioaktivita I (-) 0,26 0,26 SENDWIX 4DF-LD Tepelná vodivost λ 10.dry (W/m.K) 0,46 0,46 Měrná tepelná kapacita C (kj/kg.k) 1,0 1,0 Faktor difuzního odporu µ (-) 5/25 5/25 Reakce na oheň (třída) A1 A1 Tloušťka zdiva bez omítky 115 P+D** 115 P+D** 248 Pro zdění na maltu lepidlo Počet kusů na paletě mm (ks) Barva bílá bílá Poznámka: - vážená stavební neprůzvučnost R w R w - vážená laboratorní neprůzvučnost R w = R w - k; k = 2 (db) * - hodnoty naměřené ** - P+D styčná spára pero-drážka, nemaltuje se Spotřeba kvádrů, malty a lepidla na 1 m 3 zdiva Rozměry kvádru DF-D DF-LD Výrobní tl. zdiva bez omítky 115 Spotřeba kvádrů, malty a lepidla na 1 m 2 zdiva Rozměry kvádru DF-D DF-LD Výrobní tl. zdiva bez omítky 115 Spotřeba kvádrů (ks/m 3 ) malty (kg/m 3 ) lepidla (kg/m 3 ) ,4 Spotřeba kvádrů (ks/m 2 ) malty (kg/m 2 ) lepidla (kg/m 2 ) Pracnost (Nh/m 2 ) 16 6,9 0, , Technická příručka - ZDICÍ systém SENDWIX

23 SENDWIX 2DF-D Tabulka vlastností Název výrobku SENDWIX 2DF-D SENDWIX 2DF-LD Rozměry Pevnost v tlaku průměrná (N/mm 2 ) Pevnost v tlaku průměrná se spolehlivostí 95 % (N/mm 2 ) Pevnost v tlaku normalizovaná (N/mm 2 ) Pevnost zdiva v dostředném a mimostředném tlaku Rd (MPa) 3,7 3,7 Objemová hmotnost (kg.m -3 ) Hmotnost (kg/ks) 5,3 6,0 4 Nasákavost (%) SENDWIX 2DF-LD Mrazuvzdornost (cykly) Radioaktivita I (-) 0,26 0,26 Tepelná vodivost λ 10.dry (W/m.K) 0,68 0,68 Měrná tepelná kapacita C (kj/kg.k) 1,0 1,0 Faktor difuzního odporu µ (-) 5/25 5/ Reakce na oheň (třída) A1 A Tloušťka zdiva bez omítky 115, 240, , 240, 365 Pro zdění na maltu lepidlo Počet kusů na paletě mm (ks) Barva bílá bílá Spotřeba kvádrů, malty a lepidla na 1 m 3 zdiva Rozměry kvádru DF-D DF-LD Výrobní tl. zdiva bez omítky Spotřeba kvádrů, malty a lepidla na 1 m 2 zdiva Rozměry kvádru DF-D DF-LD Spotřeba kvádrů (ks/m 3 ) malty (kg/m 3 ) lepidla (kg/m 3 ) , Výrobní tl. zdiva bez omítky Spotřeba Pracnost (Nh/m 2 ) kvádrů (ks/m 2 ) malty (kg/m 2 ) lepidla (kg/m 2 ) malta lepidlo , ,8 0,880 0, ,9 0,444 0,348 Technická příručka - ZDICÍ systém SENDWIX 23

24 4.4 Překlady, věncovky SENDWIX překlad 2DF Tabulka vlastností SENDWIX překlad 2DF typové označení Délka 2DF DF DF DF DF DF DF DF DF Pro zdění na maltu Tloušťka zdiva bez omítky 115, 240, 290 Délka překladu L Uložení min./max. u Překlady z vápenopískových U-profilů 115/240 2DF vnitřní síly na mezi únosnosti Qu, Mu a spojité rovnoměrné zatížení Posouvající síla Qu (kn) Ohybový moment Mu (knm) Vyztužení překladu - jednostranná výztuž PKS INPOS + ohyb Øhor/dol/diag//ohyb Rovnoměrné zatížení (kn/m) Extrémní q d Provozní q n Hmotnost m (kg/ks) /225 9,55 1,80 Ø 6/6/5//8 24,50 19,60 48, /225 9,55 1,80 Ø 6/6/5//8 13,40 10,72 60, /225 9,55 1,80 Ø 6/6/5//8 8,20 6,56 73, /225 9,55 3,10 Ø 8/8/5//8 10,00 8,00 85, /225 9,55 3,10 Ø 8/8/5//8 7,10 5,68 98, /300 9,55 4,70 Ø 10/10/5//8 8,40 6,72 111, /300 9,55 4,70 Ø 10/10/5//8 6,40 5,12 123, /350 9,55 6,50 Ø 12/12/6//8 7,30 5,84 135, /350 9,55 6,50 Ø 12/12/6//8 5,80 4,64 148,2 Výrobcem navržené ocelové jednostranné výztuže - PKS INPOS Velké Meziříčí. Tabulka platí pro ocel třídy min (Ø R) a beton min. B 30. Hodnoty provozního rovnoměrného zatížení q n jsou stanoveny z hodnot extrémního zatížení q d. Pro stanovení hodnot q n bylo použito průměrného součinitele zatížení Ø f=1, Technická příručka - ZDICÍ systém SENDWIX

25 SENDWIX překlad 6DF Tabulka vlastností Délka 6DF DF DF DF DF DF DF DF DF maltu 175 Délka překladu L Světlý rozměr otvoru max. Ls Překlady z vápenopískových U-profilů 175x240x240 mm vnitřní síly na mezi únosnosti Qu, Mu a spojité rovnoměrné zatížení Uložení min./max. u Posouvající síla Qu (kn) Ohybový moment Mu (knm) Vyztužení překladu - jednostranná výztuž PKS INPOS + ohyb Øhor/dol/diag//ohyb Rovnoměrné zatížení (kn/m) Extrémní q d Provozní q n Hmotnost m (kg/ks) /250 16,4 3,4 Ø 2x6/6/5//10 43,8 35,04 79, /250 16,4 3,4 Ø 2x6/6/5//10 26,3 21,04 98, /250 16,4 5,7 Ø 2x8/8/5//10 25,1 20,08 118, /250 16,4 5,7 Ø 2x8/8/5//10 18,6 14,88 138, /250 16,4 5,7 Ø 2x8/8/5//10 13,3 10,64 157, /300 16,4 8,4 Ø 2x10/8/6//10 15,9 12,72 178, /300 16,4 8,4 Ø 2x10/8/6//10 12,8 10,24 198, /350 16,4 11,2 Ø 2x12/8/6//10 12,9 10,32 219, /350 16,4 11,2 Ø 2x12/8/6//10 11,5 9,2 239,45 Výrobcem navržené ocelové jednostranné výztuže - PKS INPOS Velké Meziříčí. Tabulka platí pro ocel třídy min (Ø R) a beton min. B 30. Hodnoty provozního rovnoměrného zatížení q n jsou stanoveny z hodnot extrémního zatížení q d. Pro stanovení hodnot q n bylo použito průměrného součinitele zatížení Ø f=1,25. Technická příručka - ZDICÍ systém SENDWIX 25

26 SENDWIX překlad 8DF Tabulka vlastností SENDWIX překlad 8DF typové označení Délka 8DF DF DF DF DF DF DF DF DF Pro zdění na Tloušťka zdiva bez omítky maltu 240 Délka překladu L Uložení min./max. u Překlady z vápenopískových U-profilů 240/240 8DF vnitřní síly na mezi únosnosti Qu, Mu a spojité rovnoměrné zatížení Posouvající síla Qu (kn) Ohybový moment Mu (knm) Vyztužení překladu - prostorová výztuž PKS INPOS + ohyb Øhor/dol/diag//ohyb Rovnoměrné zatížení (kn/m) Extrémní q d Provozní q n Hmotnost m (kg/ks) /225 18,2 3,4 Ø 2 6/6/5//10 32,50 26,00 123, /225 18,2 3,4 Ø 2 6/6/5//10 19,50 15,60 154, /225 18,2 3,4 Ø 2 6/6/5//10 12,80 10,24 185, /225 18,2 5,8 Ø 2 8/8/5//10 16,00 12,80 217, /225 18,2 5,8 Ø 2 8/8/5//10 11,80 9,44 248, /225 18,2 5,8 Ø 2 8/8/5//10 9,00 7,20 279, /300 18,2 8,7 Ø 2 10/8/6//10 11,00 8,80 312, /300 18,2 8,7 Ø 2 10/8/6//10 8,90 7,12 346, /350 18,2 11,9 Ø 2 12/8/7//10 10,30 8,24 377,5 Výrobcem navržené ocelové jednostranné výztuže - PKS INPOS Velké Meziříčí. Tabulka platí pro ocel třídy min (Ø R) a beton min. B 30. Hodnoty provozního rovnoměrného zatížení q n jsou stanoveny z hodnot extrémního zatížení q d. Pro stanovení hodnot q n bylo použito průměrného součinitele zatížení Ø f=1, Technická příručka - ZDICÍ systém SENDWIX

27 SENDWIX 2DF-U Tabulka vlastností Rozměry Objemová hmotnost (kg.m -3 ) 1800 Hmotnost (kg/ks) 4, Nasákavost (%) Radioaktivita I (-) 0,14 Reakce na oheň (třída) A Pro tloušťku zdiva 115, 240, SENDWIX 6DF-U Tabulka vlastností Objemová hmotnost (kg.m -3 ) 1800 Hmotnost (kg/ks) 11, Nasákavost (%) Radioaktivita I (-) 0,26 A SENDWIX 8DF-U Tabulka vlastností Rozměry Objemová hmotnost (kg.m -3 ) 1800 Hmotnost (kg/ks) 14,4 Nasákavost (%) Radioaktivita I (-) 0,26 Reakce na oheň (třída) A1 Pro tloušťku zdiva 240 Technická příručka - ZDICÍ systém SENDWIX 27

28 4.5 Lícové a komínové zdivo Lícová cihla NF Tabulka vlastností Rozměry Pevnost v tlaku průměrná (N/mm 2 ) 40 Pevnost v tlaku průměrná se spolehlivostí 95 % (N/mm 2 ) Pevnost v tlaku normalizovaná (N/mm 2 ) Pevnost zdiva v dostředném a mimostředném tlaku Rd (MPa) , Objemová hmotnost (kg.m -3 ) 1810 Hmotnost (kg/ks) 3,7 Nasákavost (%) Neprůzvučnost R w/tl. stěny (db) 43*/115 Mrazuvzdornost (cykly) 50 Radioaktivita I (-) 0,26 Tepelná vodivost λ 10.dry (W/m.K) 0,82 Měrná tepelná kapacita C (kj/kg.k) 1,0 Faktor difuzního odporu µ (-) 5/25 Reakce na oheň (třída) A1 Tloušťka zdiva bez omítky 71, 115, 240, 365 Pro zdění na Počet kusů na paletě mm (ks) Barva maltu 308 bílá, žlutá, červená, šedá, zelená Spotřeba cihel a malty na 1 m 3 zdiva Rozměry cihly Výrobní tl. zdiva bez omítky Spotřeba cihel a malty na 1 m 2 zdiva Rozměry cihly Výrobní tl. zdiva bez omítky Poznámka: - vážená stavební neprůzvučnost R w R w - vážená laboratorní neprůzvučnost R w = R w - k; k = 2 (db) * - hodnoty naměřené Spotřeba cihel (ks/m 3 ) malty (kg/m 3 ) Spotřeba cihel (ks/m 2 ) malty (kg/m 2 ) Pracnost (Nh/m 2 ) , ,7 1, ,9 0, ,9 28 Technická příručka - ZDICÍ systém SENDWIX

29 Lícová cihla VF Tabulka vlastností Rozměry Pevnost v tlaku průměrná (N/mm 2 ) 40 Pevnost v tlaku průměrná se spolehlivostí 95 % (N/mm 2 ) Pevnost v tlaku normalizovaná (N/mm 2 ) Pevnost zdiva v dostředném a mimostředném tlaku Rd (MPa) , Objemová hmotnost (kg.m -3 ) 1780 Hmotnost (kg/ks) 4,8 140 Nasákavost (%) Neprůzvučnost R w/tl. stěny (db) 45*/140 Mrazuvzdornost (cykly) 50 Radioaktivita I (-) 0,26 Tepelná vodivost λ 10.dry (W/m.K) 0,78 Měrná tepelná kapacita C (kj/kg.k) 1,0 Faktor difuzního odporu µ (-) 5/25 4 Reakce na oheň (třída) A1 Tloušťka zdiva bez omítky 65, 140, 290, 450 Pro zdění na maltu Spotřeba cihel a malty na 1 m 3 zdiva Rozměry cihly Výrobní tl. zdiva bez omítky Spotřeba cihel a malty na 1 m 2 zdiva Rozměry cihly Výrobní tl. zdiva bez omítky Počet kusů na paletě mm (ks) Barva Poznámka: - vážená stavební neprůzvučnost R w R w - vážená laboratorní neprůzvučnost R w = R w - k; k = 2 (db) * - hodnoty naměřené Spotřeba cihel (ks/m 3 ) malty (kg/m 3 ) Spotřeba cihel (ks/m 2 ) malty (kg/m 2 ) Pracnost (Nh/m 2 ) , , bílá, žlutá, červená, šedá, zelená Technická příručka - ZDICÍ systém SENDWIX 29

30 Lícová cihla NF štípaná Tabulka vlastností Rozměry Pevnost v tlaku průměrná (N/mm 2 ) 30 Pevnost v tlaku průměrná se spolehlivostí 95 % (N/mm 2 ) Pevnost v tlaku normalizovaná (N/mm 2 ) Objemová hmotnost (kg.m -3 ) 1820 Hmotnost (kg/ks) 1,8 Nasákavost (%) Mrazuvzdornost (cykly) 50 Radioaktivita I (-) 0,26 Tepelná vodivost λ 10.dry (W/m.K) 0,82 Měrná tepelná kapacita C (kj/kg.k) 1,0 Faktor difuzního odporu µ (-) 5/25 Reakce na oheň (třída) A1 Tloušťka zdiva bez omítky 58 Pro zdění na Počet kusů na paletě mm (ks) Barva maltu 600 bílá, žlutá, červená, šedá, zelená Spotřeba cihel a malty na 1 m 3 zdiva Rozměry cihly Výrobní tl. zdiva bez omítky Spotřeba cihel (ks/m 3 ) malty (kg/m 3 ) ,2 Spotřeba cihel a malty na 1 m 2 zdiva Rozměry cihly Výrobní tl. zdiva bez omítky Spotřeba cihel (ks/m 2 ) malty (kg/m 2 ) ,1 30 Technická příručka - ZDICÍ systém SENDWIX

31 Lícová cihla VF štípaná Tabulka vlastností Rozměry Pevnost v tlaku průměrná (N/mm 2 ) 30 Pevnost v tlaku průměrná se spolehlivostí 95 % (N/mm 2 ) Pevnost v tlaku normalizovaná (N/mm 2 ) Objemová hmotnost (kg.m -3 ) 1790 Hmotnost (kg/ks) 2,4 Nasákavost (%) Mrazuvzdornost (cykly) 50 Radioaktivita I (-) 0,26 4 Tepelná vodivost λ 10.dry (W/m.K) 0,78 Měrná tepelná kapacita C (kj/kg.k) 1,0 Faktor difuzního odporu µ (-) 5/25 Reakce na oheň (třída) A1 Tloušťka zdiva bez omítky 70 Pro zdění na Počet kusů na paletě mm (ks) Barva maltu 400 bílá, žlutá, červená, šedá, zelená Spotřeba cihel a malty na 1 m 3 zdiva Rozměry cihly Výrobní tl. zdiva bez omítky Spotřeba cihel (ks/m 3 ) malty (kg/m 3 ) Spotřeba cihel a malty na 1 m 2 zdiva Rozměry cihly Výrobní tl. zdiva bez omítky Spotřeba cihel (ks/m 2 ) malty (kg/m 2 ) ,7 Technická příručka - ZDICÍ systém SENDWIX 31

32 Lícová cihla 5DF-P štípaná Tabulka vlastností Rozměry Pevnost v tlaku průměrná (N/mm 2 ) 40 Pevnost v tlaku průměrná se spolehlivostí 95 % (N/mm 2 ) Pevnost v tlaku normalizovaná (N/mm 2 ) Objemová hmotnost (kg.m -3 ) Hmotnost (kg/ks) 3,7 Nasákavost (%) Mrazuvzdornost (cykly) 50 Radioaktivita I (-) 0,26 Tepelná vodivost λ 10.dry (W/m.K) 0,78 Měrná tepelná kapacita C (kj/kg.k) 1,0 Faktor difuzního odporu µ (-) 5/25 Reakce na oheň (třída) A1 Tloušťka zdiva bez omítky 71 Pro zdění na Počet kusů na paletě mm (ks) Barva maltu 288 bílá, žlutá, červená, šedá, zelená Spotřeba cihel a malty na 1 m 3 zdiva Rozměry cihly Výrobní tl. zdiva bez omítky Spotřeba cihel (ks/m 3 ) malty (kg/m 3 ) ,7 Spotřeba cihel a malty na 1 m 2 zdiva Rozměry cihly Výrobní tl. zdiva bez omítky Spotřeba cihel (ks/m 2 ) malty (kg/m 2 ) ,6 32 Technická příručka - ZDICÍ systém SENDWIX

33 4.6 Obklady, betonové stříšky Obkladový pásek Tabulka vlastností Rozměry Objemová hmotnost (kg.m -3 ) 1800 Hmotnost (kg/ks) 0,6 0, Nasákavost (%) Mrazuvzdornost (cykly) Radioaktivita I (-) 0,26 Tepelná vodivost λ 10.dry (W/m.K) 0,81 Měrná tepelná kapacita C (kj/kg.k) 1,0 Faktor difuzního odporu µ (-) 5/25 4 Reakce na oheň (třída) A1 Tloušťka zdiva bez omítky Pro zdění na Množství na paletě mm (m 2 ) Barva lepidlo 22,2 25,2 bílá, žlutá, červená, šedá, zelená Spotřeba obkladových pásků a lepidla na 1 m 2 Rozměry cihly Spotřeba (ks/m 2 ) Spotřeba lepidla (kg/m 2 ) Balení (m 2 /krabice) spárováno bez spár spárováno bez spár , ,41 Betonové stříšky, hlavice Tabulka vlastností Název výrobku Rozměry Objemová hmotnost (kg.m -3 ) Hmotnost (kg/ks) Barva Betonová stříška Betonová hlavice hladká profilovaná hladká profilovaná 270x x x x ,1 13 4,7 cihlová, višňová, hnědá, černá, šedá Technická příručka - ZDICÍ systém SENDWIX 33

34 4.7 Malty pro zdění Postupem času většina našeho stavebnictví přešla na po u ží vá ní tzv. suchých maltových směsí (SMS). Používání těchto malt má celou řadu výhod: - technologie výroby a stálá výstupní kontrola zajišťuje trvale vysokou kvalitu SMS - díky způsobu výroby lze připravit SMS pro různá použití - jednoduchá příprava na staveništi, nižší pracnost a menší nároky na plochu staveniště Při zdění z vápenopískových cihel u systému KMB SENDWIX není nutné používat lehké malty, které prodražují zdění a snižují cel ko vou pevnost zdiva. Eliminace tepelných mostů je zajištěna ce loploš ným zateplením a pro zdění se používají malty s vyšší pev nos tí, což zajišťuje vyšší pevnost zdiva a možnost volby tenčích nosných stěn. Pro vápenopískové cihly jsou vyvinuty SMS podle účelu použití. Při použití všech SMS musí být podklad suchý, nosný, zbavený prachu, mastnoty a jiných nečistot a nesmí být zmrzlý. 4 ZM 921 Lepidlo SX cementová vysokopevnostní lepicí malta pro tenkovrstvé zdění tvarově přesných vápenopískových kvádrů SENDWIX. Zpracování a aplikace: Maltu připravíme rovnoměrným vsypáváním do doporučeného množství vody (5,3-5,8 l vody na 25 kg) za současného míchání pomaluběžným mísidlem s míchacím nástavcem ve vhodné nádobě, do vzniku homogenní hmoty. Lepicí malta se nanese rovnoměrně na ložnou plochu zdicích prvků v tloušťce cca 4 mm. Následně se zarovná přesnou lžicí nebo zubovým hladítkem 6 6 mm pod úhlem 45. Kvádr se po položení do maltového lože stabilizuje pomocí gumové paličky. Ložná spára se tím sníží na 2 mm. Umístění kvádru lze upravit ještě cca 8 minut po položení. Spáry zdiva musí být zcela vyplněny maltou a zarovnány s povrchem stěny. Vlastnosti: spotřeba vody cca 5,5 l/pytel doporučená tloušťka vrstvy 2 mm zpracovatelnost min. 1,5 hod. pevnost v tlaku 10 MPa spotřeba 8DF-LD; 240 mm 4,0 kg/m 2 12DF-LD; 175 mm 3,0 kg/m 2 4DF-LD; 115 mm 2,0 kg/m 2 5DF-LP; 290 mm 12,3 kg/m 2 5DF-LP; 240 mm 9,5 kg/m 2 použití při teplotě nad +5 C balení 25 kg/pytel; 50 pytlů/paleta 34 Technická příručka - ZDICÍ systém SENDWIX

35 ZM 920 Zdicí malta na VPC a betonové bloky vysokopevnostní cementová ruční zdicí malta se zvýšenou smykovou pevností určená pro zdění a zakládání konstrukcí z vápenopískových kvádrů SENDWIX. Zpracování a aplikace: Zdicí malta se připravuje v bubnové kontinuální míchačce, případně v mísicí nádobě pomocí pomaluběžného mísidla s míchacím nástavcem, smícháním suché směsi s předepsaným množstvím vody (4,5-5,2 l vody na 40 kg). Promíchaná homogenní malta se ručně nanáší na zdivo. Maltou se rovnoměrně vyplní a zarovná vymezený objem. Po umístění kvádru do maltového lože se poklepem sníží ložná spára na cca 12 mm a malta vyplní téměř celou ložnou plochu. Vlastnosti: spotřeba vody cca 4,8 l/pytel doporučená tloušťka vrstvy 12 mm zpracovatelnost cca 45 min pevnost v tlaku 20 MPa spotřeba 8DF-D; 240 mm 17,9 kg/m 2 4DF-D; 115 mm 6,9 kg/m 2 5DF-P; 290 mm 48 kg/m 2 5DF-P; 240 mm 37 kg/m 2 použití při teplotě nad +5 C balení 40 kg/pytel 30 pytlů/paleta 4 ZM 921 Lepidlo SX Z - se zimní úpravou ZM 920 Zdicí malta Z - se zimní úpravou Zdění se zdicí maltou se zimní úpravou Zdicí malty se vyrábějí s přísadou BETODUR F, která umožňuje tvrdnutí malt i za velmi nízkých teplot. Aplikovaný přípravek umožňuje tvrdnutí až do teploty -5 C, avšak při provádění musí být dodrženo několik zásad: - zdicí tvarovky, cihly nebo jiný materiál musí být dokonale suchý, nejlépe krytý na paletě výrobní fólií - tyto tvarovky je zakázáno před zděním kropit, při odstraňování fólie se na ně nesmí dostat sníh nebo jiná námraza - zdicí malta by měla být uskladněna v suchu a za teploty nad -5 C - teplota zdění musí být 3 během dne (při začátku zdění i s časem, v poledne a na konci zdění opět s časem) zaznamenána ve STAVEBNÍM DENÍKU a nesmí být nižší než -5 C - za nízkých kladných teplot (od 0 do +5 C) není nutno záměsovou vodu ohřívat - při zdění za záporných hodnot (od 0 do -5 C) musí být záměsová voda předehřátá na + 30 C a tato skutečnost musí být zaznamenána opět ve stavebním deníku. - po vyzdění musí být čerstvě vyzděné zdivo chráněno před povětrnostními vlivy (deštěm, sněžením apod.) nepromokavou fólií, teplota nesmí klesnout min. po dobu 14 dnů pod -5 C, pokud se pod fólií naskládá polystyrén (beze spár kolem celé vyzděné zdi) v min. tloušťce 5 cm. Může teplota krátkodobě v noci klesnout do -10 C. Záznam o této úpravě musí být opět ve STAVEBNÍM DENÍKU. - při očekávaných nižších teplotách než -5 C (bez dodatečné izolace) nebo pod -10 C (krátkodobě s izolací) je zakázáno zdění z těchto malt provádět. - teplota pod +5 C se nezapočítává do nutné technologické přestávky před omítáním, ani do nutné přestávky před statickým zatížením (kladení stropu apod.) Při nedodržení těchto zásad může dojít ke statickým poruchám. Tento předpis je nedílnou součástí Závazného vyjádření k použitelnosti SMS. Pytle jsou na boční straně označeny písmenem "Z". Technická příručka - ZDICÍ systém SENDWIX 35

36 4 ZM 907 Zdicí a spárovací malta pro lícové zdivo pro zdění a spárování vápenopískových cihel v jedné pracovní operaci, případně k dodatečnému spárování. Vlastnosti: spotřeba vody 6,4-7,2/pytel doporučená tloušťka vrstvy 10 mm zpracovatelnost min. 2,5 hod. pevnost v tlaku 10 MPa spotřeba NF 115 mm 33,9 kg/m 2 použití při teplotě nad +5 C balení 40 kg/pytel 30 pytlů/paleta LM 704 Lepidlo flex - C2T je určeno k lepení vápenopískových obkladových pásků pro vnější i vnitřní použití. Vlastnosti: spotřeba vody cca 6,25-7,75 l/pytel doporučená tloušťka vrstvy 10 mm zpracovatelnost min. 3,5 hod. počáteční tahová přídržnost 1,0 N/mm 2 spotřeba 7 kg/m 2 použití při teplotě nad +5 C balení 25 kg/pytel 50 pytlů/paleta Zpracování a aplikace: Vápenopískové cihly se zbaví nečistot a prachu. Namíchá se zdicí a spárovací malta s vodou dle klimatických podmínek v rozmezí 0,16-0,18 l/kg suché směsi. Spáru o tloušťce 5 15 mm lze provádět dvojím způsobem: a) Spára tvořená kulatinou při zdění Na krajní strany ložné spáry se přiloží kulatina, která tvoří pohledovou spáru. Do ložné spáry se malta nanáší lžicí mezi kulatiny s přebytkem tak, aby bylo možno cihly uložit a malta nepřetékala přes spodní cihlu. Po zatuhnutí se kulatina odstraní, případné nedostatky v pohledové spáře se upraví okamžitě dospárováním. b) Spára tvořená dodatečným spárováním Malta se nanáší na cihlu lžicí v takovém množství, aby při usazování cihel další vrstvy nedocházelo k přetékání malty na spodní cihly a zároveň byla vytvořena požadovaná tloušťka spáry. Spára se vytváří pomocí spárovačky cca do 1 hod. po vyzdění (dle klimatických podmínek). Cihly se ukládají do čerstvé malty posunem (platí pro oba uvedené postupy). Zpracování a aplikace: Obkládání vápenopískových pásků na širokou spáru 5 15 mm: Před obkládáním se vyzrálý podklad zbaví nečistot a prachu. Namíchá se lepidlo s vodou 0,25-0,31 l/kg suché směsi. Lepidlo se nanese zubovou stěrkou 10 mm na podklad a to jen taková plocha, aby se obklad provedl do 40 minut (při vysokých teplotách vzduchu a podkladu se doba zkracuje). Pásky se ukládají do čerstvého lepidla lehkým poklepem. Po vyzrání a vyschnutí lepidla se do spár nanese zdicí a spárovací malta ZM 907 nebo spárovací malta ZM 908 namíchaná dle klimatických podmínek s vodou. Spára se vytváří pomocí spárovačky cca do 1 hod. (dle klimatických podmínek). Obkládání vápenopískových pásků na sraz: Před obkládáním se vyzrálý podklad a pásky zbaví nečistot a prachu. Namíchá se lepidlo s vodou 0,44 l/kg suché směsi. Malta se nanese zubovou stěrkou 10 mm na podklad a to jen taková plocha, aby se obklad provedl do 30 minut (při vysokých teplotách vzduchu a podkladu se doba zkracuje). Pásky se ukládají do čerstvé malty lehkým poklepem. 36 Technická příručka - ZDICÍ systém SENDWIX

37 OM 209 Podkladní spojovací můstek používá se k úpravě povrchu vápenopískových stěn před omítáním. Zdrsňující vrstva eliminuje nasákavost podkladu, zvyšuje přídržnost následujících vrstev a optimalizuje rychlost jejich tuhnutí. Zpracování a aplikace: Suchá směs se zpracuje ve vhodné nádobě rovnoměrným vsypáním do doporučeného množství vody za současného míchání pomaluběžným mísidlem s míchacím nástavcem. Míchá se až do vzniku homogenní hmoty. Jako nátěr se nanáší v rovnoměrné tloušťce do 1,5 mm pomocí štětce nebo válečku. Rozmíchanou směs je nutno průběžně promíchat z důvodu zabránění sedání plniv a zachování její homogenity. Další aplikace na hmotu jsou možné po 24 hodinách. Vlastnosti: spotřeba vody 15-17,5 l/pytel doporučená tloušťka vrstvy 0,8-1,5 mm zpracovatelnost cca 1 hod. spotřeba 1,0-2,1 kg/m 2 použití při teplotě nad +5 C balení 30 kg/pytel 40 pytlů/paleta TO 502 Tepelně izolační omítka omítka zvyšující tepelný odpor konstrukce, lze aplikovat strojně i ručně. Zpracování a aplikace: Suchá směs se vsype do předepsaného množství vody a důkladně rozmíchá vhodným typem míchače v homogenní hmotu. Omítka se nanese do požadované tloušťky a stáhne do roviny omítkářskou latí. Po dostatečném zatuhnutí omítky (min. 12 hod.) se povrch omítky celoplošně zdrsní mřížkovou škrabkou nebo kovovou latí. Celková doba zrání omítky před aplikací jednovrstvé omítky JM 303 je závislá na její tloušťce a vnějších podmínkách a činí dní. JM 303 Jednovrstvá omítka ruční a strojní vápenocementová pro vnitřní omítání stěn z vápenopískových materiálů. Zpracování a aplikace: Podkladní zdivo s velkými nerovnostmi, dírami, či poškozenými kvádry se řádně vyspraví včetně zarovnání spár. Tím se vytvoří rovný podklad. Zdicí malta musí být dostatečně vyzrálá (ČSN ). Povrch stěny se opatří podkladním spojovacím můstkem OM 209. Omítka dodávaná v pytlích se zpracovává omítacím strojem nebo se připravuje smícháním suché směsi s předepsaným množstvím vody v bubnové, kontinuální příp. jiné míchačce (vhodné je i míchání rychloběžným míchadlem). Na velmi rovné podklady se omítka nanáší nerezovým hladítkem - vrstva max. 5 mm. Při tloušťce omítky 5 8 mm se doporučuje omítku nanášet nerezovým zubovým hladítkem o výšce zubu 6 10 mm. Po lehkém zavadnutí se nanáší mezi vytvořené drážky další malta rovným nerezovým hladítkem. Ve vrstvě 8 12 mm se nanáší klasicky jako jádrová omítka. Po zavadnutí se celá plocha za současného zkrápění vodou zahladí filcovým nebo pěnovým hladítkem. Další povrchovou úpravu (nátěr, dekorativní omítka) lze nanášet až po dokonalém vyschnutí omítky. Minimální doba zrání se počítá 1 mm / 1 den. V zimním období (listopad-březen) se malta zpracovává podle zvláštního předpisu, jeho dodržování musí být zaznamenáno ve stavebním deníku. Vlastnosti: spotřeba vody 9,2-11,2 l/pytel doporučená tloušťka vrstvy 10 mm zpracovatelnost min. 4 hod. spotřeba při tl. omítky 10 mm cca 13 kg/m 2 použití při teplotě nad +5 C balení 40 kg/pytel 30 pytlů/paleta 4 Vlastnosti: spotřeba vody l/pytel doporučená tloušťka vrstvy 30 mm zpracovatelnost min. 1,5 hod. spotřeba při tl. omítky 10 mm 15 l/m 2 použití při teplotě nad +5 C balení 40 l/pytel 40 pytlů/paleta LM 711 Lepidlo univerzál pro vnitřní stěrkování stěn z vápenopískových materiálů. Zpracování a aplikace: Podkladní zdivo s velkými nerovnostmi, dírami, či poškozenými kvádry se řádně vyspraví včetně zarovnání spár. Tím se vytvoří rovný podklad. Zdicí malta musí být dostatečně vyzrálá (ČSN ). Povrch stěny se před stěrkováním opatří vhodným penetračním nátěrem. Technická příručka - ZDICÍ systém SENDWIX 37
