1 NÁSTAVBA OBJEKTU E I.ETAPA - ZASTŘEŠENÍ na pozemku p.č.25/2 v katastrálním území České Budějovice 7 D.1.1.a.01 TECHNICKÁ ZPRÁVA DOKUMENTACE PRO ZADÁNÍ STAVBY GENERÁLNÍ PROJEKTANT STAVBY ALFAPLAN s.r.o. Žižkova 12, České Budějovice IČ: INVESTOR Vězeňská služba České republiky sídlem se sídlem Soudní 1672/1a, Praha 4 IČ: ZODPOVĚDNÝ PROJEKTANT VYPRACOVAL Ing. Pavel Čurda Žižkova 12, České Budějovice Tel.: Ing. Štěpán Kadlec Žižkova 12, České Budějovice Tel.: Datum Číslo zakázky Číslo přílohy Číslo kopie BŘEZEN D.1.1.a.01

2 A. PROVOZNĚ TECHNICKÝ POPIS OBJEKTŮ... 2 A.1. SO 01 NÁSTAVBA OBJEKTU E ZASTŘEŠENÍ... 2 A.1.a. Bourací práce... 2 A.1.b. Zemní práce... 2 A.1.c. Základy... 3 A.1.d. Svislé konstrukce... 3 A.1.e. Komínové těleso... 3 A.1.f. Překlady... 3 A.1.g. Ztužující věnec... 3 A.1.h. Vodorovné konstrukce... 3 A.1.i. Schodiště... 3 A.1.j. Krov... 4 A.1.k. Střecha... 4 A.1.l. Vnitřní úpravy povrchů... 5 A.1.m. Vnější úpravy povrchů... 5 A.1.n. Podhledy... 5 A.1.o. Podlahy... 5 A.1.p. Výplně otvorů... 6 A.1.q. Izolace proti vlhkosti a radonu... 6 A.1.r. Izolace tepelné a zvukové... 6 A.1.s. Konstrukce klempířské... 6 A.1.t. Požární vybavení... 7 B. ZÁSADY ORGANIZACE VÝSTAVBY - POV... 7 C. ZÁVĚR

3 A. Provozně technický popis objektů A.1. SO 01 Nástavba objektu E zastřešení A.1.a. Bourací práce V rámci nástavby a nového zastřešení objektu budou provedeny tyto bourací práce : - stávající konstrukce dvouplášťové střechy (spádové klíny, podezdívky u atik, střešní prefa desky, betonový střešní žlab) včetně tepelné a vodotěsné izolace budou odstraněny až na úroveň stropní konstrukce nad 4.NP - stávající odvětrání VZT nad střechou objektu bude odstraněno a přeloženo, prefa betonová tlumící komora bude celá vybourána - stávající střešní vpusť dvouplášťové střechy bude odstraněna - stávající odvětrání kanalizace demontováno a bude prodlouženo nad úroveň nové sedlové střechy - stávající stožár z ocelové trubky bude zkrácen pod úroveň nové střechy, kabely přetaženy ke stožáru STA - stávající bezpečnostní kameru demontovat a přemístit na stávající stožár STA - stávající plechové dveře strojovny výtahu demontovány a budou vyměněny za nové s požární odolností EW-30 DP1 - stávající okno do strojovny výtahu bude demontováno a otvor bude zazděn keramickými cihlami tl.400 mm - stávající podokapní žlab a odpadní potrubí u střechy strojovny výtahu bude odstraněno Nedílnou součástí výkresu bouracích prací jsou výkresy nového stavu. Pro postup bouracích prací bude zpracován dodavatelem stavby technologický postup, který bude konzultován s projektantem a statikem! Před zahájením bouracích prací musí být vytýčeny skutečné polohy všech skrytých rozvodů sítí.vytýčení, práce v blízkosti sítí a předání uskutečnit dle pokynů a pod dozorem správců sítí. Před zahájením bouracích prací budou po konzultaci se správcem objektu odpojeny veškeré instalace, mimo hlavních přívodů energií. Před zahájením stavebních prací budou odpojeny veškeré prvky fasády, které jsou pod proudem (např. osvětlení, pohybová čidla, rozvaděče a pod.). Bourání instalačních prostupů a drážek bude prováděno dle projektů jednotlivých profesí. Před zahájením bouracích prací bude ověřen stav nosných konstrukcí. Skutečný tvar nosných i výplňových konstrukcí a jejich pozice budou ověřeny na stavbě, případné změny proti předpokladu z projektu je nutné konzultovat s projektantem. A.1.b. Zemní práce Pro napojení nových dešťových odpadů na stávající svodné potrubí kanalizace před objektem v chodníku a za objektem ve dvorní části a pro napojení nového zemnění (zemnící pásek FeZn 30/4 mm) na nové svody hromosvodu za objektem ve dvorní části budou provedeny výkopové zemní práce ve stávajících zpevněných plochách. Zemní práce budou prováděny běžným způsobem, běžnými prostředky, podle již zažitého způsobu prováděcí firmy. Výkopové práce budou prováděny v soudržné zemině jako otevřené nezapažené. Vytěžená zemina z výkopů bude ukládána na meziskládku přímo na staveništi a později bude použita zpět na násypy výkopů. Násypy výkopů prováděny po vrstvách o mocnosti max. 250 mm a hutněny na únosnost 0,20 MPa. Před zahájením zemních prací je třeba ve smyslu ČSN provést vytýčení a řádné označení všech podzemních inženýrských sítí a zařízení. Při všech výkopových pracích týkajících se rozvodů TZB a jejich přípojek musí být dodržena pravidla BOZ dle platných ČSN a to zejména pažení veškerých výkopů od 1 m hloubky. Zemní práce budou prováděny převážně ručně s maximální opatrností, aby se předešlo poškození sítí, zvláště kabelů. 2

4 A.1.c. Základy V rámci nástavby a nového zastřešení objektu zůstávají všechny základové konstrukce stávající, bez nutných stavebních úprav a nebudou prováděny žádné nové základy! A.1.d. Svislé konstrukce V půdním prostoru jsou navrženy nosné sloupy z ocelových válcovaných profilů, které podporují novou ocelovou konstrukci zastřešení. Nové ocelové sloupy budou osazeny v místech nad železobetonovými sloupy nosného montovaného skeletového systému budovy MS 71. Svislé stěny nástavby budou vyzděny z keramických cihel typ ST1 tloušťky 300 mm (v místech stávajícího schodiště cihly typ ST2 tloušťky 250 mm). Okno stávající strojovny výtahu bude zazděno keramickými cihlami typ ST3 tloušťky 400 mm, protože nový půdní prostor a stávající strojovna výtahu jsou různé požární úseky. Veškeré nové zdivo je navrženo z keramických cihel pro vnější tepelně izolační zdivo. Budou použity keramické cihly s integrovanou vnitřní tepelně izolační výplní. Pro podezdění nového oplechování v rozích snížené části střechy budou použity pórobetonové tvarovky typ ST4 tloušťky 150 mm a typ ST5 tloušťky 250 mm. Veškeré navržené zdivo, třída pevnosti cihel, druh malty a jiné jsou popsány v legendě materiálů viz výkres Půdorys 5.NP. Při zdění z komplexního zdícího systému nutno dodržovat technologické pokyny výrobce zdícího materiálu. Veškeré stěny kótovány ve výkresech na čisté zdivo bez omítek! Prostupy ZI, VZT, UT a Elektro v rozměrech do 225 cm 2 nejsou ve stavební části zakresleny, při realizaci je nutno respektovat požadavky jednotlivých profesí! A.1.e. Komínové těleso V rámci nástavby a nového zastřešení objektu zůstávají všechny komínová tělesa stávající, bez nutných stavebních úprav a nebudou prováděny žádné nové komíny! A.1.f. Překlady Překlady nad okny v obchodových stěnách jsou tvořeny vodorovnými nosníky - ocelové čtvercové trubky 180x180x6,3 mm. Ty jsou kotveny do nosných sloupů z ocelových válcovaných profilů, které podporují novou ocelovou konstrukci zastřešení. A.1.g. Ztužující věnec Klasický ztužující věnec zde není navržen! Funkci ztužujícího věnce a prostorovou tuhost svislých nosných konstrukcí a zastřešení nástavby objektu zajišťují vodorovné nosníky nad okny, stěnová a střešní ztužidla. Ta jsou navržena z ocelových válcovaných profilů. Jejich přesné profily, spoje, kotvení, ztužení a jiné jsou uvedeny v Konstrukční části projektu. A.1.h. Vodorovné konstrukce V rámci nástavby a nového zastřešení objektu zůstávají všechny stropní konstrukce stávající, bez nutných stavebních úprav a nebudou prováděny žádné nové podhledy a stropní konstrukce! Nad navrženými okny nástavby budou osazeny slunolamy svařované z ocelových profilů, rám z jaklů 100x50mm, výplň z plechu 100x5mm, kotven do ocelových nosníků v nadpraží okna (kotvení viz. Konstrukční část projektu). Celá konstrukce bude žárově zinkovaná! A.1.i. Schodiště V rámci nástavby a nového zastřešení objektu zůstávají všechna schodiště stávající, bez nutných stavebních úprav a nebudou prováděny žádná nová schodiště! 3

5 A.1.j. Krov Nosnou konstrukci nového zastřešení tvoří nosné ocelové rámy svařované z ocelových válcovaných profilů (krajní sloupy IPE č.270, střední sloupy IPE č.240, příčle IPE č.240), na něm ocelové vaznice z válcovaných obdélníkových trubek 180x100x5 mm s osovou vzdáleností cca.1m a stěnová a střešní ztužidla. Veškeré nosné prvky zastřešení, jejich profily, spoje, kotvení, ztužení a jiné jsou uvedeny v Konstrukční části projektu. A.1.k. Střecha Na stávající střeše administrativní budovy vazební věznice nad 4.NP je navrženo nové zastřešení. Střecha bude provedena jako sedlová s mírným sklonem 15 a s krytinou z falcovaného poplastovaného plechu spojovaného na dvojitou stojatou drážku. Skladba nové sedlové střešní konstrukce : - střešní krytina z falcovaného poplastovaného plechu tl.0,7 mm tmavě hnědé barvy - strukturovaná rohož + pojistná hydroizolace typ IF1 tl.min. 8 mm - bednění z desek OSB tl.24 mm - ocelové vaznice z válcovaných obdélníkových trubek, vzdálenost cca.1m - nosný ocelový rám svařovaný z ocelových válcovaných profilů IPE č.240 a IPE č větraná vzduchová mezera v mezistřešním půdním prostoru Skladba nového oplechování v rohu snížené části střechy : - oplechování z falcovaného poplastovaného plechu tl.0,7 mm - strukturovaná rohož + pojistná hydroizolace typ IF1 tl.min. 8 mm - bednění z dřevěných desek OSB tl.20 mm - vzduchová provětrávaná mezera tl.50 mm - vodorovný rošt z dřevěných latí 50x60 mm (ve směru kolmo na fasádu) - tepelná izolace z minerálních desek typ MP1 tl.80 mm - vodorovný rošt z dřevěných latí 80x60 mm - tepelná izolace z minerálních desek typ MP1 tl.80 mm - vodorovný rošt z dřevěných latí 80x60 mm (ve směru kolmo na fasádu) - podezdění z pórobetonových tvarovek typ ST4 tl.150 a typ ST5 tl.250 mm Ve vrcholu sedlové střechy navržen průběžný zvýšený hřeben, po obou stranách s provětrávacími otvory s mřížkami pro dostatečné odvětraní celého půdního prostoru. Střešní výlez 900x1200 mm vhodný do střechy se sklonem do plastový tvrzený rám, energeticky úsporné izolační dvojsklo (2x3 mm plavené sklo s PVB fólií, 14,5 mm argon, 4 mm tvrzené venkovní sklo), provedení kopule akryl nebo polykarbonát v čirém provedení - (viz. tabulka oken). U stávajícího stožáru s anténou STA osazena nová stoupací kovová plošina z pororoštu 250x1000 mm se systémovými držáky nášlapného stupně, které budou upevněné na dvojitých stojatých drážkách plechové krytiny. U nově navržených svodů hromosvodu včetně uzemnění navržena zábrana proti výlezu z terénu a slezu z nové střechy. Ocelová konstrukce zábrany z páskoviny a trnů, kotvena pomocí 4 ks chemických kotev do fasády objektu, Celá konstrukce bude žárově zinkovaná! Navržená konstrukce hromosvodu včetně jeho uzemnění viz. projekt Elektroinstalace. Nad okapní hranou střechy navržen systém sněhových zábran z hliníkových prvků : jednoduchý držák + nástavec držáku + 2x trubka 32x2 mm spojovaná PVC spojkami + zachytávač ledu doplněn na každý krytinový pás. Nové odvětrání kanalizačního potrubí se skládá z odvětrávacího nástavce a větrací hlavice DN 100 a 125 mm (dodávka viz. ZTI). 4

6 Nový střešní odsávací ventilátor plastový nebo z poplastovaného plechu bude osazen na stávajícím VZT potrubí (dodávka viz. VZT). Větrací potrubí v prostoru půdy bude izolováno tepelně izolačními pouzdry z minerální vlny tl.40 mm s polepem Al fólií. Všechny prostupy střechou pro větrání kanalizačního potrubí budou provedeny pomocí systémového prostupu pro plechové krytiny s univerzální velikostí DN mm. Příslušenství střechy (ukončující profily, lišty, protisněhové profily, větší prostupy, příponky a upevňovací prvky) řešeny jako systémové prvky z produkce a dle detailů dodavatele střešní krytiny. Při provádění oplechování a klempířských prvků nutno dodržet normu ČSN (klempířské práce stavební). A.1.l. Vnitřní úpravy povrchů Na svislých stěnách nástavby budou omítky stěn provedeny štukovou omítkou v tl mm, opatřenou silikátovým nátěrem bílé barvy. Omítky budou prováděny strojně jako dvouvrstvé. Všechny rohy budou opatřeny podomítkovými kovovými lištami. Před prováděním omítek v objektu bude na stěnách proveden cementový postřik. Styk rámu oken s omítkou se vyřeší pomocí okenních plastových podomítkových lišt (APU lišty). Veškeré spoje odlišných druhů materiálů budou před prováděním omítek přestěrkovány lepícím tmelem s vložením sklotextilní tkaniny, velikost ok 4x4 mm. Okenní a dveřní otvory budou před započetím prací zakryty. Rovinnost viz. pravidla geometrické přesnosti konstrukcí. VNITŘNÍ ŠTUKOVÉ OMÍTKY NA OBVODOVÝCH STĚNÁCH BUDOU REALIZOVÁNY AŽ V DALŠÍ ETAPĚ STAVBY! Ve stávající strojovně výtahu zůstane původní podlaha z betonové mazaniny. V novém půdním prostoru bude odstraněna celá stávající konstrukce dvouplášťové střechy včetně tepelné a vodotěsné izolace a bude zde provedena nová vyrovnávací betonová mazanina v tl.50 mm z betonu třídy C 16/20. A.1.m. Vnější úpravy povrchů Obvodové výplňové zdivo tl. 300 mm z keramických cihel bude z venkovní části fasády doplněno zateplením v dřevěném provětrávaném roštu s bedněním a oplechováním : - obvodové výplňové zdivo tl. 300 mm z keramických cihel typ ST 1 (247x300x249 mm) - vodorovný rošt z dřevěných latí 60x40 mm - tepelná izolace z minerálních desek typ MP1 tl.60 mm - svislý rošt z dřevěných latí 60x40 mm - vzduchová provětrávaná mezera - bednění z dřevěných desek OSB tl.20 mm - strukturovaná rohož + pojistná hydroizolace typ IF1 tl.min. 8 mm - oplechování z falcovaného poplastovaného plechu tl.0,7 mm Veškeré klempířské výrobky na všech fasádách (parapety oken, dešťová odpadní potrubí atd. ) budou provedeny z poplastovaného plechu tmavě hnědé barvy. A.1.n. Podhledy V rámci nástavby a nového zastřešení objektu zůstávají všechny podhledové konstrukce stávající, bez nutných stavebních úprav a nebudou prováděny žádné nové podhledy! A.1.o. Podlahy Ve stávající strojovně výtahu zůstane původní podlaha z betonové mazaniny. V novém půdním prostoru bude odstraněna celá stávající konstrukce dvouplášťové střechy včetně tepelné a vodotěsné izolace a bude zde provedena nová vyrovnávací betonová mazanina v tl.50 mm z betonu třídy C 16/20. BETONOVÁ VYROVNÁVACÍ MAZANINA PODLAHY BUDE REALIZOVÁNA AŽ V DALŠÍ ETAPĚ STAVBY! Při provádění podlah nutno dodržet normu ČSN (podlahy - společná ustanovení) a doporučené technologické předpisy. 5

7 A.1.p. Výplně otvorů V obvodových zděných stěnách nástavby navrženo přirozené osvětlení vnitřního půdního prostoru pomocí nových plastových oken. Okna plastová (6ti komorový profil), tl. rámu 74 mm, jednokřídlová, křídlo otevíravé a sklápěcí dovnitř, izolační dvojsklo, součinitel prostupu tepla skla k=1,1 W/m 2 K, s plastovým rámečkem, celoobvodové kování, s bezpečnostními prvky a s možností mikroventilace, okno kotveno do zdiva nebo do meziokenní vložky MV1, barva - z interiéru bílá, z exteriéru tmavě hnědá. Mezi okny navrženy meziokenní izolační vložky (MIV), rámové konstrukce s tepelně izolační výplní. Rám je vyroben z plného termoplastického materiálu. Vnější opláštění je tvořeno Al plechem ve formě krabice s povrchovou pohledovou úpravou práškovou vypalovací barvou. Vnitřní izolace panelu z PUR tl. 50mm je neprodyšně uzavřena nalepenou parozábranou a nehořlavou fólii s reflexní Al vrstvou. Interiérová strana sendvičové konstrukce je tvořena protipožární SDK deskou (popřípadě nehořlavou sádrovláknitou deskou), celková tloušťka MIV stavebního panelu mm, barva - z interiéru bílá, z exteriéru tmavě hnědá. Vnitřní parapety oken provedeny jako systémové komůrkové plastové, tloušťka desky min. 20 mm, přesah přes líc zdi max. 25 mm, čelní hrana desky zaoblena s rádiusem 10mm, ukončení s nosem, celková výška 40 mm, barevný odstín bílý. VŠECHNY NAVRŽENÉ VNITŘNÍ PLASTOVÉ SYSTÉMOVÉ PARAPETY BUDOU REALIZOVÁNY AŽ V DALŠÍ ETAPĚ STAVBY! Pro výlez na střechu navržen nový střešní výlez 900x1200 mm vhodný do střechy se sklonem do plastový tvrzený rám, energeticky úsporné izolační dvojsklo (2x3 mm plavené sklo s PVB fólií, 14,5 mm argon, 4 mm tvrzené venkovní sklo), provedení kopule akryl nebo polykarbonát v čirém provedení. Pro přístup k výlezu na střechu bude doplněn mobilní třídílný hliníkový žebřík 3x9 příček, v provedení jako výsuvný štaflový žebřík, štafle nebo opěrný žebřík s délkou min. 4,5 m a s minimální pracovní výškou 4,35 m. Stávající plechové dveře do strojovny výtahu budou vyměněny za nové dveře. Dveře ocelové otočné, jednokřídlové, s plnou výplní, úprava s prahem, s požární odolností nejméně EW 30 DP1 minut, osazeny do ocelové ostrohranné zárubně, kování nerez s povrchovou broušenou úpravou, zámek FAB s 5 klíči, barevný odstín křídla šedý, zárubně šedé. A.1.q. Izolace proti vlhkosti a radonu V rámci nástavby a nového zastřešení objektu zůstávají všechny izolace proti vlhkosti a radonu stávající, bez nutných stavebních úprav. Ve skladbě nové střešní konstrukce a pod oplechováním fasády obvodových stěn navržena pod krytinou z falcovaného plechu (oplechováním) nová strukturovaná rohož - pojistná izolace typ IF 1. Jde o strukturovanou dělicí vrstvu pro větrané i nevětrané šikmé střechy s plechovou krytinou, 8 mm vysoká strukturovaná rohož ve tvaru nopů zajišťuje permanentní omývání spodní strany plechových šárů vzduchem. Je to difuzně otevřený nosný pás (3-vrstvý pás pro bedněné šikmé střechy vyroben kombinací odolných difuzně otevřených textilií s vloženým vodotěsným filmem) s nakašírovanou polypropylénovou strukturovanou rohoží ve tvaru nopů. A.1.r. Izolace tepelné a zvukové Obvodové výplňové zdivo z keramických cihel bude z venkovní části fasády doplněno zateplením v dřevěném provětrávaném roštu. Navržena tepelná izolace z minerálních desek typ MP1 tl.60 mm. Horní plocha stávajících atik bude izolována pomocí tepelně izolačních minerálních desek typ MP1 tl.50 mm v dřevěném roštu. V rohu u snížené části střechy bude do konstrukce zastřešení (oplechování) vložena mezi vodorovný rošt z dřevěných latí 80x60 mm tepelná izolace z minerálních desek typ MP1 2x tl.80 mm Mezi stávající atikou a novou obvodovou stěnou nástavby vložena tepelná izolace z minerálních desek typ MP2 tl.100 mm (tl.2x 100 mm). Nad okny v obvodových stěnách vložena před vodorovný ocelový nosník tepelná izolace z minerálních desek typ MP2 tl.80 mm. Větrací potrubí v nevytápěném prostoru půdy bude izolováno tepelně izolačními pouzdry z minerální vlny tl.40 mm s polepem Al fólií. A.1.s. Konstrukce klempířské Veškeré klempířské konstrukce fasády a střechy (parapety oken, podokapní žlaby, dešťové odpady, oplechování atik) navrženo z poplastovaného plechu tl.0,6 mm tmavě hnědé barvy. 6

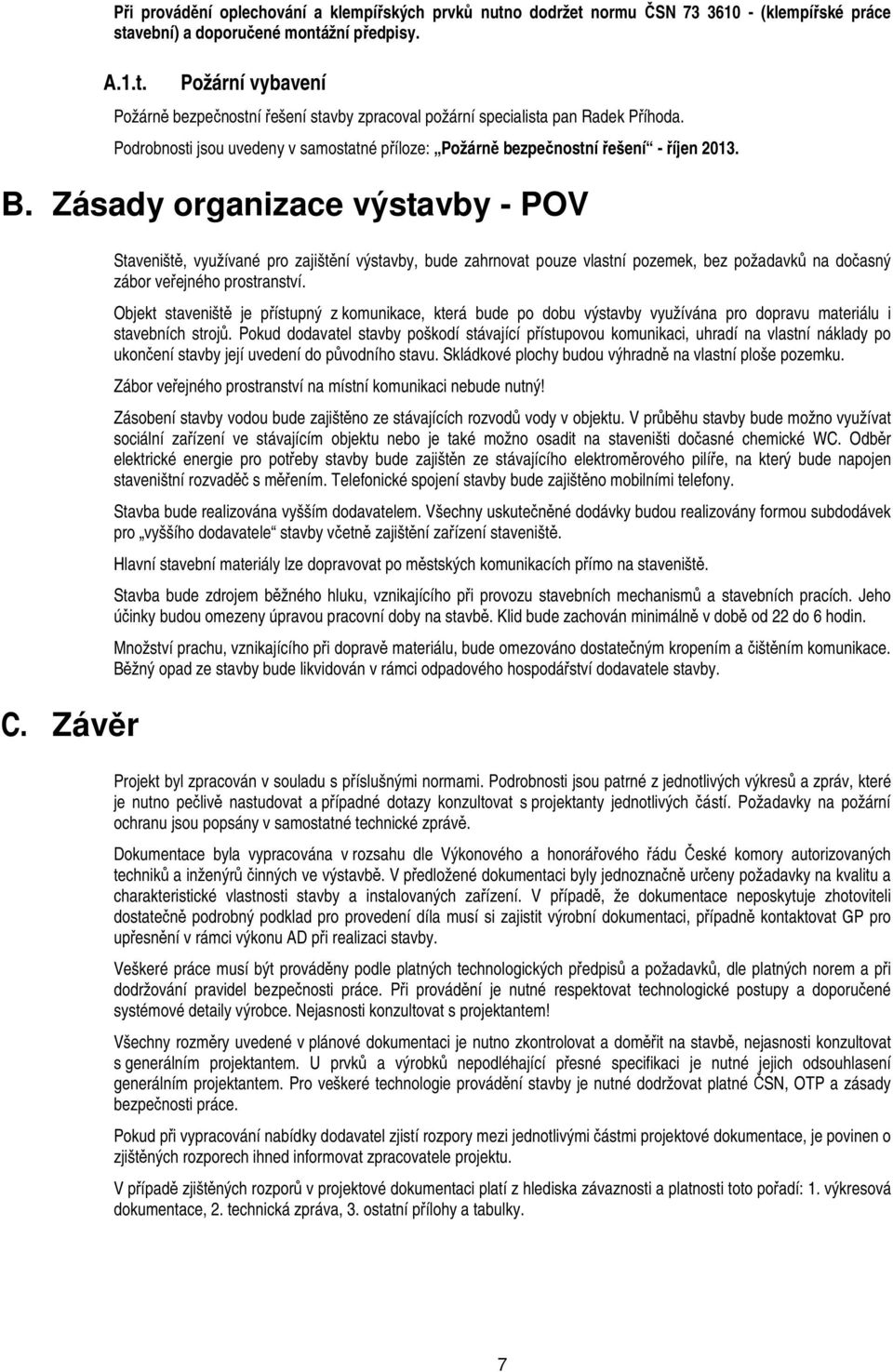

8 Při provádění oplechování a klempířských prvků nutno dodržet normu ČSN (klempířské práce stavební) a doporučené montážní předpisy. A.1.t. Požární vybavení Požárně bezpečnostní řešení stavby zpracoval požární specialista pan Radek Příhoda. Podrobnosti jsou uvedeny v samostatné příloze: Požárně bezpečnostní řešení - říjen B. Zásady organizace výstavby - POV C. Závěr Staveniště, využívané pro zajištění výstavby, bude zahrnovat pouze vlastní pozemek, bez požadavků na dočasný zábor veřejného prostranství. Objekt staveniště je přístupný z komunikace, která bude po dobu výstavby využívána pro dopravu materiálu i stavebních strojů. Pokud dodavatel stavby poškodí stávající přístupovou komunikaci, uhradí na vlastní náklady po ukončení stavby její uvedení do původního stavu. Skládkové plochy budou výhradně na vlastní ploše pozemku. Zábor veřejného prostranství na místní komunikaci nebude nutný! Zásobení stavby vodou bude zajištěno ze stávajících rozvodů vody v objektu. V průběhu stavby bude možno využívat sociální zařízení ve stávajícím objektu nebo je také možno osadit na staveništi dočasné chemické WC. Odběr elektrické energie pro potřeby stavby bude zajištěn ze stávajícího elektroměrového pilíře, na který bude napojen staveništní rozvaděč s měřením. Telefonické spojení stavby bude zajištěno mobilními telefony. Stavba bude realizována vyšším dodavatelem. Všechny uskutečněné dodávky budou realizovány formou subdodávek pro vyššího dodavatele stavby včetně zajištění zařízení staveniště. Hlavní stavební materiály lze dopravovat po městských komunikacích přímo na staveniště. Stavba bude zdrojem běžného hluku, vznikajícího při provozu stavebních mechanismů a stavebních pracích. Jeho účinky budou omezeny úpravou pracovní doby na stavbě. Klid bude zachován minimálně v době od 22 do 6 hodin. Množství prachu, vznikajícího při dopravě materiálu, bude omezováno dostatečným kropením a čištěním komunikace. Běžný opad ze stavby bude likvidován v rámci odpadového hospodářství dodavatele stavby. Projekt byl zpracován v souladu s příslušnými normami. Podrobnosti jsou patrné z jednotlivých výkresů a zpráv, které je nutno pečlivě nastudovat a případné dotazy konzultovat s projektanty jednotlivých částí. Požadavky na požární ochranu jsou popsány v samostatné technické zprávě. Dokumentace byla vypracována v rozsahu dle Výkonového a honorářového řádu České komory autorizovaných techniků a inženýrů činných ve výstavbě. V předložené dokumentaci byly jednoznačně určeny požadavky na kvalitu a charakteristické vlastnosti stavby a instalovaných zařízení. V případě, že dokumentace neposkytuje zhotoviteli dostatečně podrobný podklad pro provedení díla musí si zajistit výrobní dokumentaci, případně kontaktovat GP pro upřesnění v rámci výkonu AD při realizaci stavby. Veškeré práce musí být prováděny podle platných technologických předpisů a požadavků, dle platných norem a při dodržování pravidel bezpečnosti práce. Při provádění je nutné respektovat technologické postupy a doporučené systémové detaily výrobce. Nejasnosti konzultovat s projektantem! Všechny rozměry uvedené v plánové dokumentaci je nutno zkontrolovat a doměřit na stavbě, nejasnosti konzultovat s generálním projektantem. U prvků a výrobků nepodléhající přesné specifikaci je nutné jejich odsouhlasení generálním projektantem. Pro veškeré technologie provádění stavby je nutné dodržovat platné ČSN, OTP a zásady bezpečnosti práce. Pokud při vypracování nabídky dodavatel zjistí rozpory mezi jednotlivými částmi projektové dokumentace, je povinen o zjištěných rozporech ihned informovat zpracovatele projektu. V případě zjištěných rozporů v projektové dokumentaci platí z hlediska závaznosti a platnosti toto pořadí: 1. výkresová dokumentace, 2. technická zpráva, 3. ostatní přílohy a tabulky. 7
