1 EKOREG - BXC UŽIVATELSKÝ MANUÁL Verze 1.1 0

2 OBSAH strana ÚVOD 2 UVÍTACÍ SCREEN 2 ZÁKLADNÍ SCREEN 2 VÝBĚR ZAŘÍZENÍ 3 NASTAVENÍ PROVOZNÍHO REŽIMU 3 HLAVNÍ MENU 3 NASTAVENÉ PARAMETRY 3 AKTUÁLNÍ PARAMETRY 4 STAV BINÁRNÍCH VSTUPŮ 4 STAV KONTAKTNÍCH VÝSTUPŮ 4 STAV VÝSTUPŮ 0 10V 5 NASTAVENÍ ČASOVÉHO REŽIMU 5 NASTAVENÍ AKTUÁLNÍHO ČASU 5 SERVISNÍ MENU / KONTAKTY 5 PŘÍSTUP DO SERVISNÍHO PARAMETRU 1 6 NASTAVENÍ TEPLOTY PRO UKONČENÍ VYTÁPĚNÍ 6 TLAČÍTKA PRO RYCHLOU VOLBU 6 PORUCHOVÉ STAVY TECHNOLOGIE 6 1

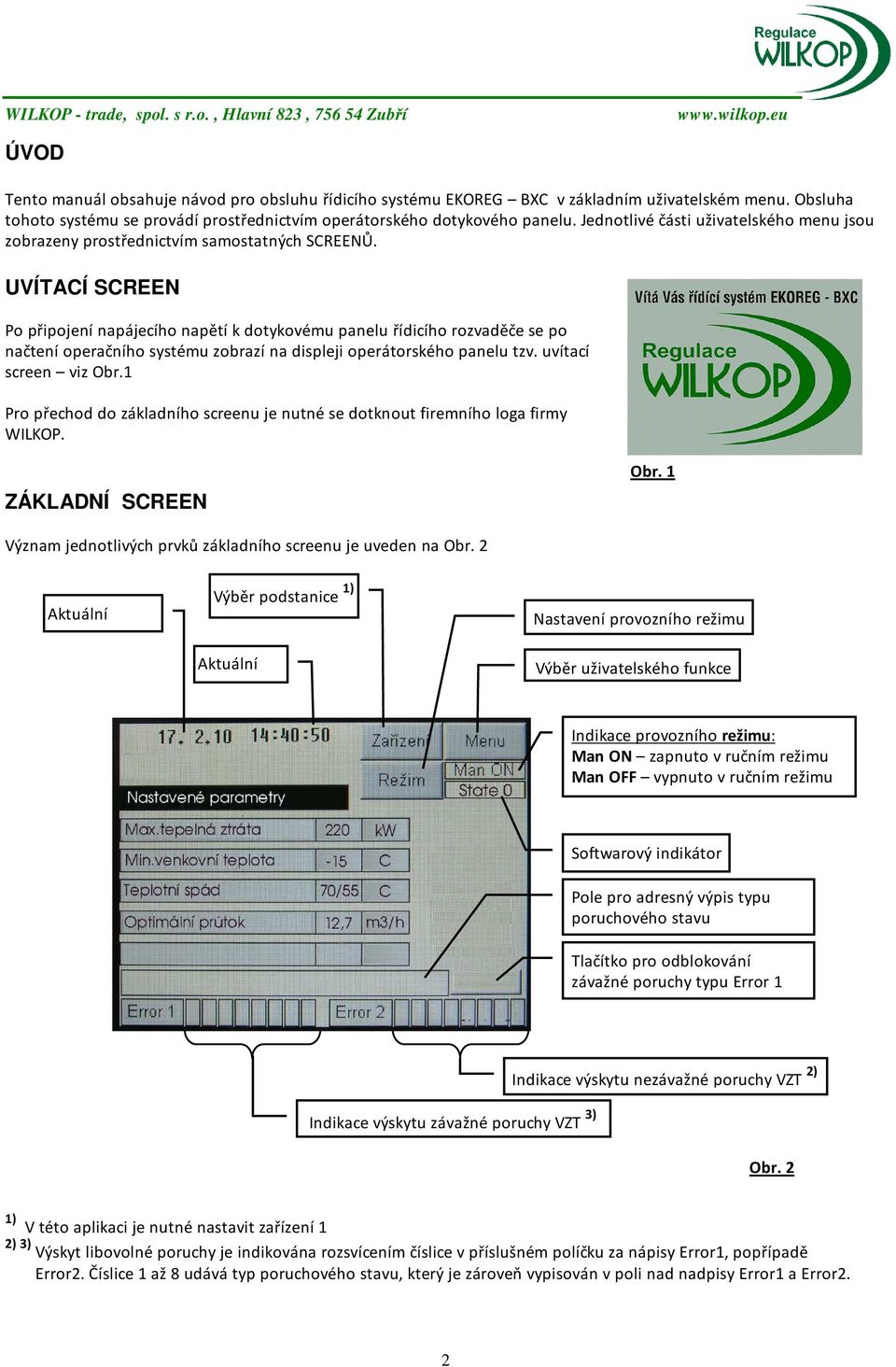

3 ÚVOD Tento manuál obsahuje návod pro obsluhu řídicího systému EKOREG BXC v základním uživatelském menu. Obsluha tohoto systému se provádí prostřednictvím operátorského dotykového panelu. Jednotlivé části uživatelského menu jsou zobrazeny prostřednictvím samostatných SCREENŮ. UVÍTACÍ SCREEN Po připojení napájecího napětí k dotykovému panelu řídicího rozvaděče se po načtení operačního systému zobrazí na displeji operátorského panelu tzv. uvítací screen viz Obr.1 Pro přechod do základního screenu je nutné se dotknout firemního loga firmy WILKOP. ZÁKLADNÍ SCREEN Obr. 1 Význam jednotlivých prvků základního screenu je uveden na Obr. 2 Aktuální datum Výběr podstanice 1) Aktuální čas Nastavení provozního režimu Výběr uživatelského funkce Indikace provozního režimu: Man ON zapnuto v ručním režimu Man OFF vypnuto v ručním režimu Softwarový indikátor Pole pro adresný výpis typu poruchového stavu Tlačítko pro odblokování závažné poruchy typu Error 1 Indikace výskytu nezávažné poruchy VZT 2) Indikace výskytu závažné poruchy VZT 3) Obr. 2 1) V této aplikaci je nutné nastavit zařízení 1 2) 3) Výskyt libovolné poruchy je indikována rozsvícením číslice v příslušném políčku za nápisy Error1, popřípadě Error2. Číslice 1 až 8 udává typ poruchového stavu, který je zároveň vypisován v poli nad nadpisy Error1 a Error2. 2

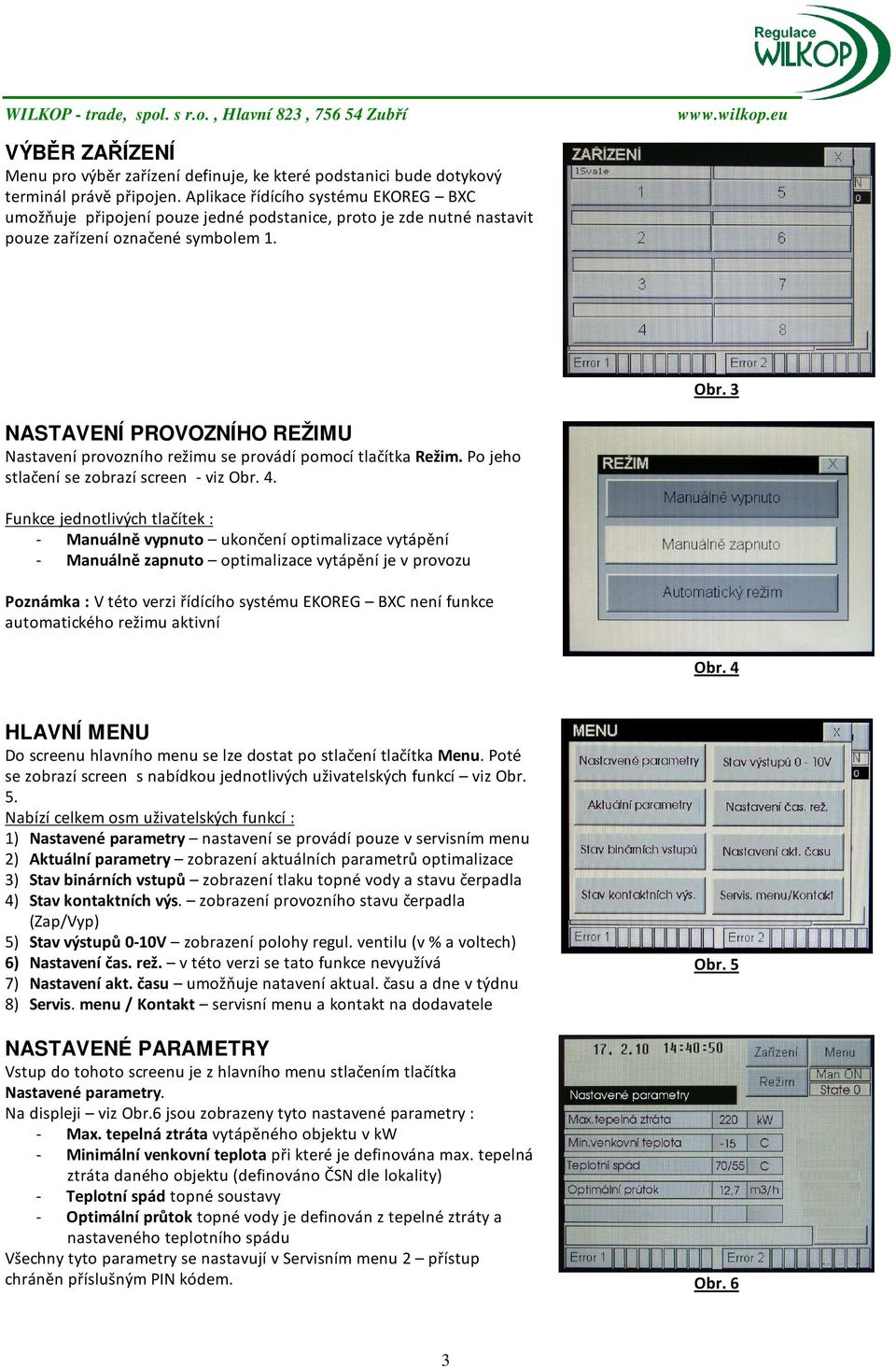

4 VÝBĚR ZAŘÍZENÍ Menu pro výběr zařízení definuje, ke které podstanici bude dotykový terminál právě připojen. Aplikace řídícího systému EKOREG BXC umožňuje připojení pouze jedné podstanice, proto je zde nutné nastavit pouze zařízení označené symbolem 1. Obr. 3 NASTAVENÍ PROVOZNÍHO REŽIMU Nastavení provozního režimu se provádí pomocí tlačítka Režim. Po jeho stlačení se zobrazí screen - viz Obr. 4. Funkce jednotlivých tlačítek : - Manuálně vypnuto ukončení optimalizace vytápění - Manuálně zapnuto optimalizace vytápění je v provozu Poznámka : V této verzi řídícího systému EKOREG BXC není funkce automatického režimu aktivní Obr. 4 HLAVNÍ MENU Do screenu hlavního menu se lze dostat po stlačení tlačítka Menu. Poté se zobrazí screen s nabídkou jednotlivých uživatelských funkcí viz Obr. 5. Nabízí celkem osm uživatelských funkcí : 1) Nastavené parametry nastavení se provádí pouze v servisním menu 2) Aktuální parametry zobrazení aktuálních parametrů optimalizace 3) Stav binárních vstupů zobrazení tlaku topné vody a stavu čerpadla 4) Stav kontaktních výs. zobrazení provozního stavu čerpadla (Zap/Vyp) 5) Stav výstupů 0-10V zobrazení polohy regul. ventilu (v % a voltech) 6) Nastavení čas. rež. v této verzi se tato funkce nevyužívá 7) Nastavení akt. času umožňuje natavení aktual. času a dne v týdnu 8) Servis. menu / Kontakt servisní menu a kontakt na dodavatele Obr. 5 NASTAVENÉ PARAMETRY Vstup do tohoto screenu je z hlavního menu stlačením tlačítka Nastavené parametry. Na displeji viz Obr.6 jsou zobrazeny tyto nastavené parametry : - Max. tepelná ztráta vytápěného objektu v kw - Minimální venkovní teplota při které je definována max. tepelná ztráta daného objektu (definováno ČSN dle lokality) - Teplotní spád topné soustavy - Optimální průtok topné vody je definován z tepelné ztráty a nastaveného teplotního spádu Všechny tyto parametry se nastavují v Servisním menu 2 přístup chráněn příslušným PIN kódem. Obr. 6 3

5 AKTUÁLNÍ PARAMETRY Vstup do tohoto screenu viz Obr. 8 je z hlavního menu stlačením tlačítka Aktuální parametry. Toto menu má dvě části, Aktuální parametry -1 a Aktuální parametry-2. Přepínání mezi těmito dvěma částmi se provádí stlačením dvojité šipky na pravé části terminálu. Aktuální parametry 1 (viz Obr. 7) zobrazují aktuální hodnoty ze všech snímačů teploty a ze snímače průtoku topné vody. Teplotní spád udává rozdíl mezi teplotou přívodní a vratné vody. Obr. 7 Aktuální parametry 2 (viz Obr. 8) zobrazují tyto hodnoty : - Vypočtená tepelná ztráta, je hodnota zadané tepelné ztráty v závislosti na aktuální venkovní teplotě - Skutečná tepelná ztráta se definuje podle aktuálních hodnot teploty přívodní a vratné vody a aktuálního průtoku (vzorkováno vždy v zadaném časovém intervalu) - Tepelný zisk je rozdíl mezi vypočtenou a skutečnou tepelnou ztrátou - Korig. venkovní teplota definuje parametry optimalizace - Korig. venkovní teplota definuje parametry regulace topné vody Obr. 8 STAV BINÁRNÍCH VSTUPŮ Vstup do tohoto screenu viz Obr. 9 je z hlavního menu stlačením tlačítka Stav binárních vstupů. Toto menu zobrazuje, zda je tlak vody v soustavě na správné hodnotě a zároveň zobrazuje provozní stav oběhového čerpadla. I toto menu má dvě části, ale využitá je pouze první část tohoto menu. Obr. 9 STAV KONTAKTNÍCH VÝSTUPŮ Vstup do tohoto screenu viz Obr. 10 je z hlavního menu stlačením tlačítka Stav kontaktních výs. Toto menu zobrazuje, pouze provozní stav oběhového čerpadla. I toto menu má dvě části, ale využitá je pouze první část tohoto menu. Obr. 10 4

6 STAVU VÝSTUPŮ 0 10V Vstup do tohoto screenu viz Obr. 11 je z hlavního menu stlačením tlačítka Stav výstupů 0-10V. Toto menu poskytuje informace o poloze regulačního ventilu ÚT a to jak v procentech, tak ve velikosti řídícího napětí ve voltech, přičemž hodnota 100% znamená úplné otevření regulačního ventilu a 0% znamená úplné uzavření regulačního ventilu. Poznámka : Hodnota v procentech nemusí být vždy stejná, jako hodnota ve voltech. Například, pokud má servopohon regulačního ventilu řídící rozsah 2 10V, pak 50% otevření ventilu odpovídá hodnota 6V. Obr. 11 NASTAVENÍ ČASOVÉHO REŽIMU Vstup do tohoto screenu viz Obr. 12 je z hlavního menu stlačením tlačítka Nastavení čas.rež. V této verzi řídícího systému EKOREG BXC není tato funkce aktivní. NASTAVENÍ AKTUÁLNÍHO ČASU Vstup do tohoto screenu viz Obr. 13 je z hlavního menu stlačením tlačítka Nastavení akt. času. Veškeré parametry se nastavují příslušnými tlačítky ve spodní části obrazovky. Toto nastavení se provádí zpravidla pouze při prvním uvedení operátorského panelu do provozu. Obr. 12 Obr. 13 SERVISNÍ MENU / KONTAKTY Vstup do tohoto screenu viz Obr. 14 je z hlavního menu stlačením tlačítka Servis. menu/kontakty. Tento screen má tři části : a) Přihlášení do Servisni par.1 umožňuje nastavení venkovní teploty, od které je ukončeno vytápění objektu. Přístup do tohoto menu je chráněn uživatelským heslem b) Přihlášení do Servisni par toto menu je určeno VÝHRADNĚ PRO SERVISNÍ A PROŠKOLENÉ PRACOVNÍKY, neboť umožňuje zásadně měnit přednastavené parametry regulace. Proto je přístup chráněn servisním heslem c) Kontaktní informace zde jsou uvedeny kontakty na výrobce a dodavatele tohoto řídícího systému. Obr. 14 5

7 PŘÍSTUP DO SERVISNÍHO PARAMETRU 1 Nastavení parametru venkovní teploty, od které je ukončeno vytápění, se provádí v servisním menu, prostřednictvím tlačítka Servisni par.1. Po jeho stisknutí se na displeji zobrazí klávesnice viz Obr. 15, kde je nutné zadat příslušné uživatelské heslo (čtyřmístný PIN kód). Po zadání tohoto hesla stiskněte tlačítko označené symbole ENT. Tlačítkem CLR se provádí vymazání například chybně zadaného PINU, tlačítkem Abort se provádí návrat do předchozího menu. Obr. 15 NASTAVENÍ TEPLOTY PRO UKONČENÍ VYTÁPĚNÍ Po správně zadaném PIN kódu se zobrazí screen viz Obr. 16. Obsahuje dva řádky, přičemž v prvním řádku se nastavuje venkovní teplota pro ukončení vytápění a v druhém řádku se nastavuje hysterezní pásmo. Např. při parametrech dle Obr.16 bude ukončeno vytápění při venkovní teplotě +16 C (15 +1) a vytápění se obnoví při teplotě 14 C (15-1). Změna nastavených hodnot se provádí dotykem na příslušný řádek, kdy se poté zobrazí číselná klávesnice pro volbu daného parametru. Obr. 16 TLAČÍTKA PRO RYCHLOU VOLBU Na pravé straně dotykového terminálu je pět tlačítek pro rychlou volbu vybraného menu. F1 Nastavené parametry F2 Aktuální parametry F3 Stav binárních vstupů F4 Stav kontaktních výstupů F5 Stav výstupů 0-10 V PORUCHOVÉ STAVY TECHNOLOGIE Řídící systém umí rozpoznat výskyt jednotlivých poruchových stavů řízené technologie. Poruchy se v tomto případě dělí na závažné a nezávažné. Jednotlivé poruchy jsou uvedeny v následující tabulce 1 Typ poruchy Výpis na displeji Reakce systému Blokace Význam poruchy Nízký tlak topné vody Nízký tlak tvody Uzavření regulačního ventilu a vypnutí čerpadla ANO ZÁVAŽNÁ Porucha čerpadla Porucha čerpadla Otevření regulačního ventilu a vypnutí čerpadla ANO ZÁVAŽNÁ Porucha snímače Ta Por. snímače Ta NE NEZÁVAŽNÁ Porucha snímače Tp Por. snímače Tp Otevření regulačního ventilu a spuštění čerpadla NE NEZÁVAŽNÁ Porucha snímače Tv Por. snímače Tv NE NEZÁVAŽNÁ Tabulka 1 Výskyt libovolné poruchy je rovněž indikován červenou kontrolkou na předním panelu řídícího rozvaděče. V případě výskytu závažných poruch je nutné provést jejich odblokování (až po odeznění poruchy) a to tlačítkem v pravém dolním rohu dotykového terminálu viz Obr. 2 na straně 2. Veškeré poruchové stavy technologie se rovněž zaznamenávají do registru terminálu. Tento registr se zobrazí stlačením pole Error 1 ve spodní části dotykového terminálu viz Obr.2 na straně 2. 6

8 Při výskytu závažné poruchy řízené technologie, při kterém nelze prostřednictvím řídícího systému EKOREG BXC zajistit vytápění objektu (vadné oběhové čerpadlo, popřípadě servopohon regulačního ventilu) nebo dojde k poruše samotného řídícího systému, tak je nutné do odstranění takovéhoto poruchového stavu zajistit tzv. náhradní vytápění. Náhradní vytápění se u levostranného nebo pravostranného provedení předávací stanice zajistí následovně: 1. Vypněte hlavní vypínač řídícího rozvaděče 2. Otevřete uzavírací ventil A (viz Obr. 17 nebo Obr. 18) 3. Uzavřete uzavírací ventily B a C (viz Obr. 17 nebo Obr. 18) Obr. 17 Obr. 18 Po odstranění poruchy nejdříve otevřete uzavírací ventily B a C a uzavřete uzavírací ventil A. Poté zapněte hlavní vypínač na řídícím rozvaděči. 7
