Hübnerova hrobka oprava střechy a krovu stavby

Transkript

1 Hübnerova hrobka oprava střechy a krovu stavby - níže jsou uvedeny podrobnější informace v souladu s poptávkou k realizaci opravy střechy a krovu na objektu Hübnerovy hrobky. 1) všeobecné informace a požadavky - hrobka rodiny Hübner byla postavena ve tvaru čtyřboké kaple libereckým stavitelem Hübnerem počátkem 20. století. Hlavní průčelí a štítový podstavec jsou z neomítaného pískovce. Vnější plát je omítnut. Hlavní průčelí doplňují po stranách vysoké pilíře završené trojúhelníkovým štítem s obloučkovým vlysem. Vstup do hrobky tvoří lomený, bohatě profilovaný oblouk, dříve uzavřený kovovou mříží. Po stranách vstupu jsou dochovány zbytky kovových úchytů luceren. Severní a jižní stěny prolamují okna s dochovanými fragmenty kovových rámů. - hrobka byla původně zastřešena sedlovou střechou krytou břidlicí. Současný stav hrobky lze definovat jako havarijní. - s ohledem na nefunkčnost střechy, pronikání vlhkosti do objektu a jeho následné další degradaci byl vyhodnocen jako nejdůležitější a neodkladný zásah celková oprava střechy a krovu, aby se zamezilo dalšímu poškozování objektu, mohlo dojít k postupnému vysychání zdiva a v dalších letech k celkové obnově památky - střešní konstrukce je dnes pouze provizorní, je zcela rozpadlá a nefunkční. Původní krov byl již v minulosti zcela zničen. Na místě se nenalezly ani zbytky břidlicových šablon - k rekonstrukci byl v dubnu roku 2012 zpracován restaurátorský záměr, jež navrhuje následující řešení: Předpokládá se střecha sedlová na trámovém krovu, krytá přírodními šablonami z černé břidlice. Stávající torzo krovu a zbytky provizorní střešní krytiny budou po dokumentaci demontovány a do dokončení nové střechy, bude prostor provizorně zakryt proti zatékání. Bude provedena výroba krovu, jeho montáž a bednění (podle původní konstrukce na základě dochovaných materiálů). Dále bude následovat výroba a montáž oplechování z titanzinkového plechu (kotvení, falcování, letování) a nakonec úprava a montáž černých břidlicových šablon. V podhledu interiéru - nebude zaniklá klenba obnovována, bude proveden rovný strop z dřevěných prken. Součástí musí být i zednická oprava koruny zdi, zajištění staticky pevného podkladu podzednice. Bude nutné demontovat horní řady cihel, až po soudržné zdivo, které bude možné stabilizovat, již jen obnovou spárování. K rekonstrukci budou použity cihly původní, nebo v případě jejich poškození, cihly stejného rozměru, kladené ve stejné skladbě. - na rekonstrukci Hübnerovy hrobky bylo vydáno odborem životního prostředí MML závazné stanovisko, kde jsou stanoveny další podmínky, za nichž je záměr přípustný. - k oplechování bude použit předzvětralý titanozinkový plech

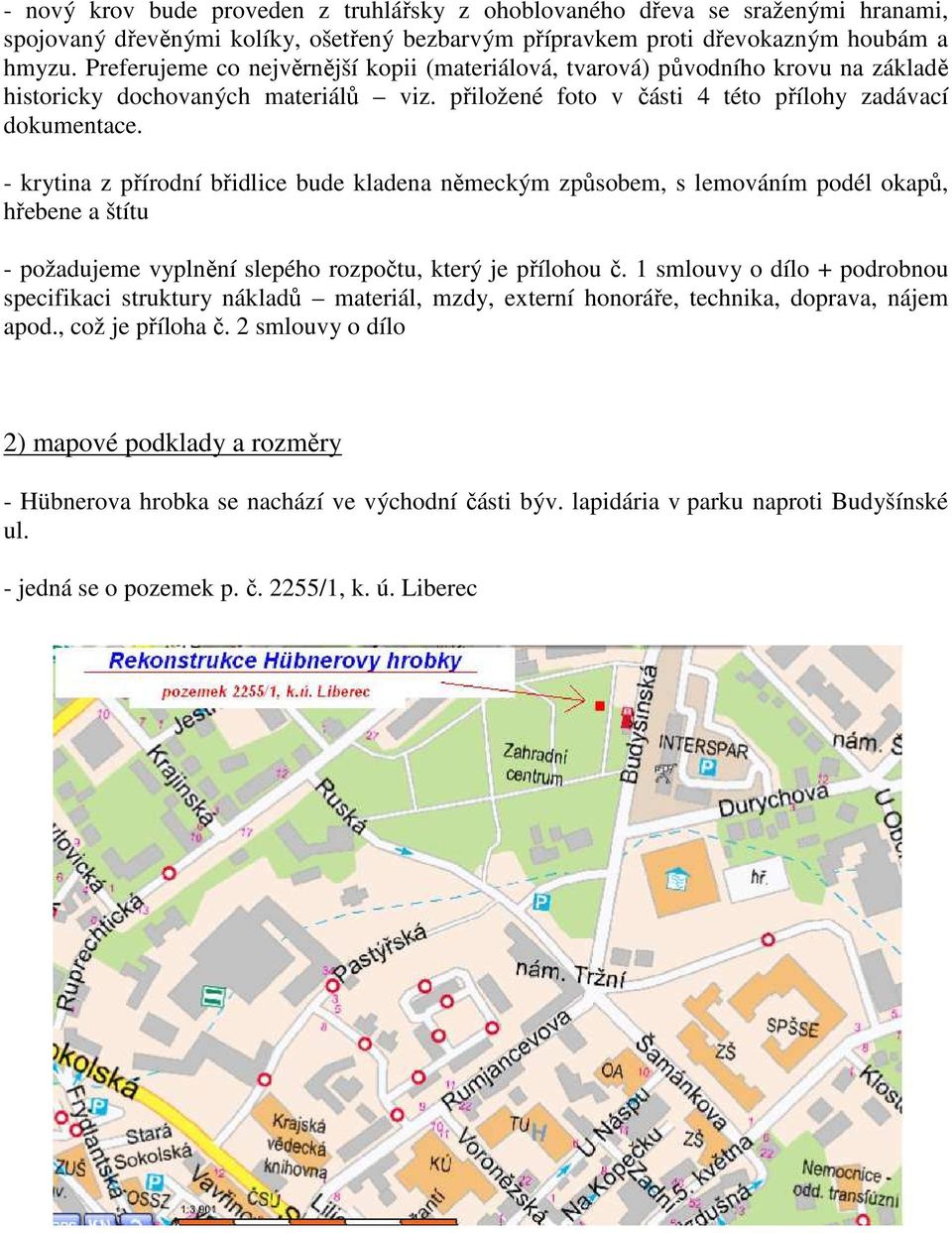

2 - nový krov bude proveden z truhlářsky z ohoblovaného dřeva se sraženými hranami, spojovaný dřevěnými kolíky, ošetřený bezbarvým přípravkem proti dřevokazným houbám a hmyzu. Preferujeme co nejvěrnější kopii (materiálová, tvarová) původního krovu na základě historicky dochovaných materiálů viz. přiložené foto v části 4 této přílohy zadávací dokumentace. - krytina z přírodní břidlice bude kladena německým způsobem, s lemováním podél okapů, hřebene a štítu - požadujeme vyplnění slepého rozpočtu, který je přílohou č. 1 smlouvy o dílo + podrobnou specifikaci struktury nákladů materiál, mzdy, externí honoráře, technika, doprava, nájem apod., což je příloha č. 2 smlouvy o dílo 2) mapové podklady a rozměry - Hübnerova hrobka se nachází ve východní části býv. lapidária v parku naproti Budyšínské ul. - jedná se o pozemek p. č. 2255/1, k. ú. Liberec

3 - mapa s rastrovým podkladem, červený čtverec znázorňuje umístění hrobky - rozměry hrobky dle mapových podkladů, zpracované v systému Marushka, jedná se pouze o orientační míry, přesně si musí změřit zhotovitel

4 3) Fotodokumentace současného stavu

5 4) historické fotografie
