Osvědčení o měření průvzdušnosti budovy

Transkript

1 Osvědčení o měření průvzdušnosti budovy METODOU B v souladu s ČSN EN (měření těsnosti obálky budovy) Archilab s.r.o., Janáčkovo nábřeží 5, Praha 5, , tel , archilab@archilab.cz

2

3 Měření přetlakem Datum: v čase od: 12:33h do 12:43h Podmínky prostředí: Barometrický tlak: 101,3 KPa získán: Standartní tlak. Rychlost větru: 1Bf:lehký vánek Teplota: Na začátku měření: uvnitř 20,5 C vně 15,4 C. Na konci měření: uvnitř 20,5 C vně 15,4 C. Data měření: 10 základních tlaků získaných po 3sec. 10 vyvolaných tlaků získaných po 5sec. Základní tlak, úvodní [Pa] -0,75-0,76-0,79-0,78-0,81-0,72-0,82-0,69-0,73-0,67 Vyvolaný tlakový rozdíl v budově [Pa] 26,8 30,4 34,5 40,3 44,3 50,5 54,6 58,6 64,1 70,6 Základní tlak, konečný [Pa] -0,46-0,43-0,53-0,45-0,34-0,52-0,52-0,41-0,31-0,43 Tlak vyvolaný ventilátorem [Pa] Použitá clona B B B B B B B B B B Celkový obj. tok vzduchu, V r [m 3 /h] Opravený obj. tok vzduchu, V env [m 3 /h] Tolerance [%] -1,1% 1,4% 0,4% 0,0% -0,4% -0,6% -0,1% 0,2% 0,2% 0,1% Průměry základních tlaků: úvodní [Pa] P 01-0,75, P ,75, P 01+ 0,00 konečný [Pa] P 01-0,44, P ,44, P 01+ 0,00 Archilab s.r.o., Janáčkovo nábřeží 5, Praha 5, , tel , archilab@archilab.cz

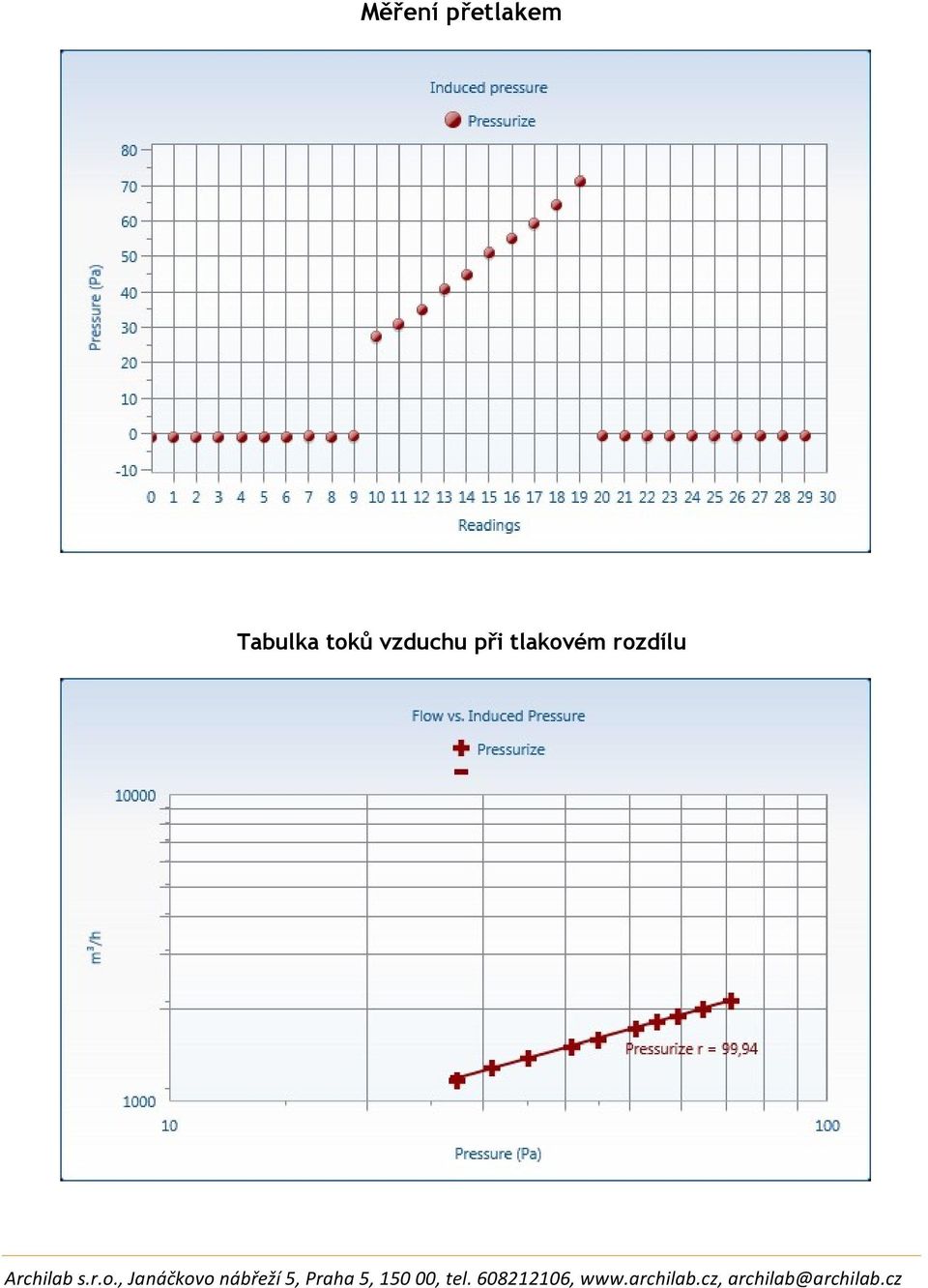

4 Měření přetlakem Tabulka toků vzduchu při tlakovém rozdílu Archilab s.r.o., Janáčkovo nábřeží 5, Praha 5, , tel ,

5 Měření přetlakem Výsledky Výsledky Výsledky Limity spolehlivosti (95%) Tolerance Korelační koeficient, r [%] 99,94 Limity spolehlivosti (95%) Obj. Tok vzduchu při 50 Pa, V 50 [m 3 /h] 1715, /-0,5% C env [m 3 /h.pa n ] C L [m 3 /h.pa n ] 157,94 148,1 168,5 157,84 148,0 168,4 n 0, , , Intenzita výměny vzduchu při 50 Pa, n 50 [/h] Vzduchová propustnost při 50 Pa, q 50 [m 3 /h.m 2 ] Měrný obj. tok vzduchu netěsnostmi při 50 Pa, w ,421 4,199 4,644 +/-5,0% 11, , ,0926 +/-5,0% Archilab s.r.o., Janáčkovo nábřeží 5, Praha 5, , tel , archilab@archilab.cz

6 Měření podtlakem Datum: v čase od: 12:46h do 12:55h Podmínky prostředí: Barometrický tlak: 101,3 KPa získán Standartní tlak Rychlost větru: 1Bf: lehký vánek Teplota: Na začátku měření: uvnitř 20,5 C vně 15,4 C. Na konci měření: uvnitř 20,5 C vně 15,4 C. Data měření: 10 základních tlaků získaných po 3sec. 10 vyvolaných tlaků získaných po 5sec. Základní tlak, úvodní [Pa] -0,66-0,67-0,76-0,72-0,70-0,69-0,71-0,60-0,38-0,50 Vyvolaný tlakový rozdíl v budově [Pa] -25,5-30,5-33,9-41,0-45,8-49,9-54,1-60,7-65,4-69,6 Základní tlak, konečný [Pa] -0,54-0,51-0,40-0,46-0,49-0,31-0,29-0,47-0,54-0,67 Tlak vyvolaný ventilátorem [Pa] Použitá clona B B B B B B B B B B Celkový obj. tok vzduchu, V r [m 3 /h] Opravený obj. tok vzduchu, V env [m 3 /h] Tolerance [%] -0,8% 0,9% 0,3% -0,7% 0,2% 0,4% 0,1% 0,0% -0,3% 0,0% Průměry základních tlaků: úvodní [Pa] P 01-0,64, P ,64, P 01+ 0,00 konečný [Pa] P 01-0,47, P ,47, P 01+ 0,00 Archilab s.r.o., Janáčkovo nábřeží 5, Praha 5, , tel , archilab@archilab.cz

7 Měření podtlakem Tabulka toků vzduchu při tlakovém rozdílu Archilab s.r.o., Janáčkovo nábřeží 5, Praha 5, , tel ,

8 Měření podtlakem Výsledky Výsledky Výsledky Limity spolehlivosti (95%) Tolerance Korelační koeficient, r [%] C env [m 3 /h.pa n ] C L [m 3 /h.pa n ] 99,97 Limity spolehlivosti 95% 137,94 131,7 144,4 138,72 132,5 145,3 n 0, , ,65504 Obj. Tok vzduchu při 50 Pa, V 50 [m 3 /h] Intenzita výměny vzduchu při 50 Pa, n 50 Vzduchová propustnost při 50 Pa, q Měrný obj. tok vzduchu netěsnostmi při 50 Pa, 1716, /-0,4% 4,423 4,201 4,645 +/-5,0% 11, , ,0945 +/-5,0% Výsledná kombinovaná data měření Obj. Tok vzduchu při 50 Pa, V 50 [m 3 /h] Intenzita výměny vzduchu při 50 Pa, n 50 [/h] Vzduchová propustnost při 50 Pa, q 50 [m 3 /h.m 2 ] Měrný obj. tok vzduchu netěsnostmi při 50 Pa, w 50 [m 3 /h.m 2 ] Výsledky 95% Limity spolehlivosti Tolerance /-0,5% 4,420 4,200 4,645 +/-5,0% 11,515 10,937 12,094 +/-5,0% Archilab s.r.o., Janáčkovo nábřeží 5, Praha 5, , tel , archilab@archilab.cz

9 Kombinace měření podtlakem a přetlakem Tabulka toků vzduchu při tlakovém rozdílu (kombinace) Archilab s.r.o., Janáčkovo nábřeží 5, Praha 5, , tel , archilab@archilab.cz

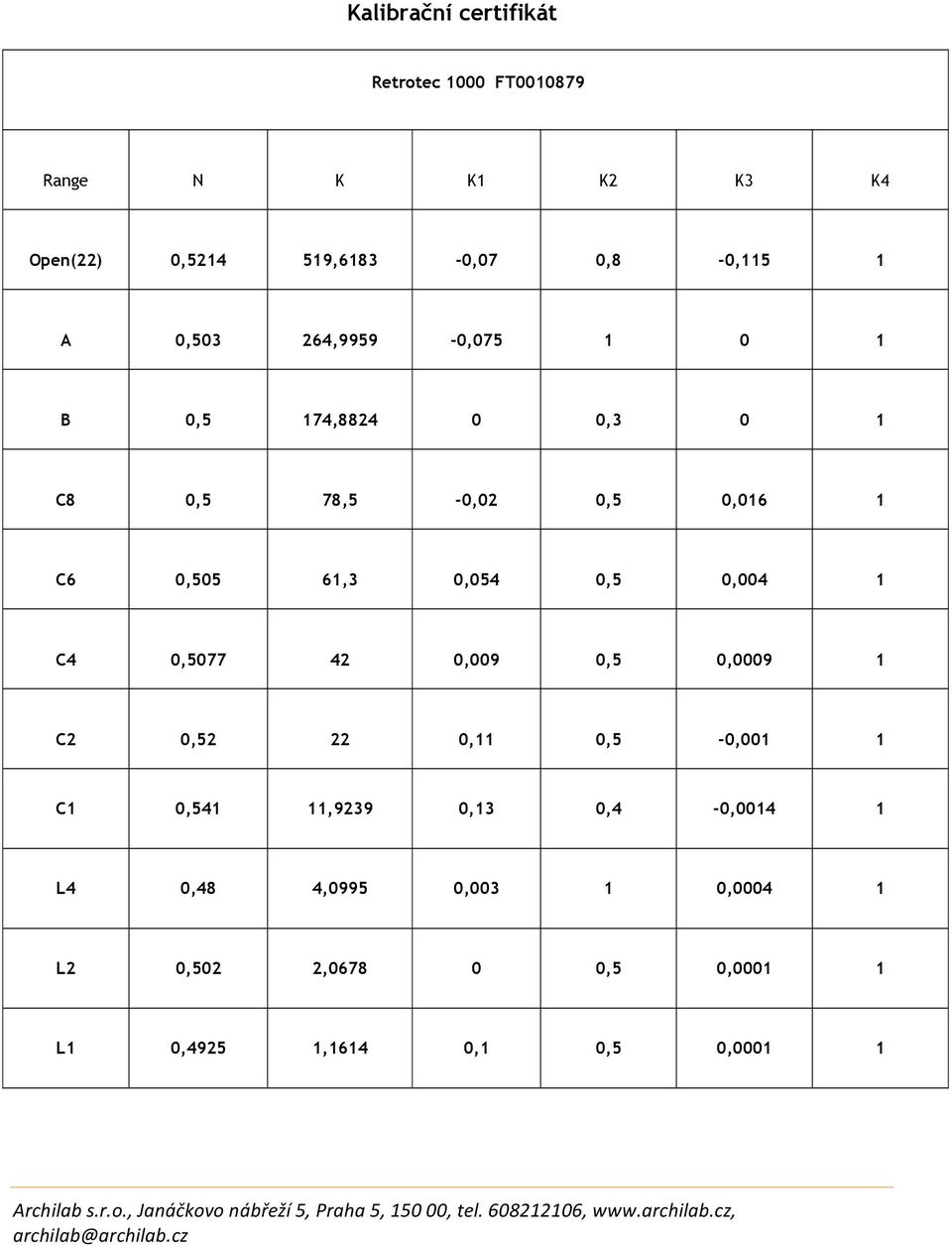

10 Kalibrační certifikát Retrotec 1000 FT Range N K K1 K2 K3 K4 Open(22) 0, ,6183-0,07 0,8-0,115 1 A 0, ,9959-0, B 0,5 174, ,3 0 1 C8 0,5 78,5-0,02 0,5 0,016 1 C6 0,505 61,3 0,054 0,5 0,004 1 C4 0, ,009 0,5 0, C2 0, ,11 0,5-0,001 1 C1 0,541 11,9239 0,13 0,4-0, L4 0,48 4,0995 0, , L2 0,502 2, ,5 0, L1 0,4925 1,1614 0,1 0,5 0, Archilab s.r.o., Janáčkovo nábřeží 5, Praha 5, , tel , archilab@archilab.cz

11 PŘÍLOHY: POŽADAVKY NA VZDUCHOTĚSNOST PŘÍLOHA A konstrukční popis objektu PŘÍLOHA B fotodokumentace, detekce netěsností Požadavky na vzduchotěsnost Obecně platné požadavky na vzduchotěsnost obálky budovy i jejích částí jsou uvedeny v ČSN TNI a dále upřesňují požadavky na vzduchotěsnost pro účely podrobné klasifikace nízkoenergetických a pasivních domů. Vzduchotěsnost obálky budovy se ve všech těchto normativních dokumentech hodnotí pomocí intenzity výměny vzduchu při 50 Pa, n 50, která se zjišťuje měřením podle ČSN EN Výsledná hodnota má splňovat podmínku: n 50 n 50,N. Limitní hodnoty n 50,N jsou v ČSN definovány takto: Větrání v budově Doporučená hodnota celkové intenzity výměny vzduchu n 50,N [h -1 ] Úroveň I Úroveň II Přirozené nebo kombinované 4,5 3,0 Nucené 1,5 1,2 Nucené se zpětným získáváním tepla 1,0 0,8 Nucené se zpětným získáváním tepla v budovách se zvláště nízkou potřebou tepla na vytápění (pasivní domy) 0,6 0,4 Hodnoty na úrovni I se doporučuje splnit vždy, hodnoty na úrovni II se doporučuje splnit přednostně. Tab. 1. Doporučené hodnoty intenzity výměny vzduchu n 50,N podle ČSN Splnění limitních hodnot podle ČSN není závazné, pouze doporučené. V rámci programu Zelená úsporám je splnění požadavků na vzduchotěsnost podle TNI a nutnou podmínkou pro přidělení dotace na novostavbu v pasivním standardu. Archilab s.r.o., Janáčkovo nábřeží 5, Praha 5, , tel , archilab@archilab.cz

12 PŘÍLOHA A Poznámky popis budovy - novostavba rodinného rodinného domu v Nízkoenergetickém standartu s nuceným větráním se zpětným získáváním tepla - samostatně stojící, dvoupodlažní budova s pultovou střechou - nepodsklepená - čtvercový - výška nad terénem: cca 7 m - budovu tvoří jediná vytápěná a jedna nevytápěná zona garáž(není součástí měření) - konstrukční systém zděný, keramické tvárnice dalšího bez zateplení obvodové stěny - keramické tvárnice - omítky šikmá střecha - dřevěný krov - PE parozábrana - sádrokartonová instalační mezera podlaha nad nevytápěným suterénem okna, dveře, výplně otvorů rám: - plastový zasklení: - tepelně izolační trojsklo s izolačním rámečkem, křídlo posuvných dveří - dvojsklo zvláštní prvky komín: zděný vložkovaný krbová vložka s nízkým výkonem a teplovodním výměníkem digestoř s odtahem do exteriéru větrací systém - řízené větrání s rekuperací tepla - kompaktní jednotka Nilan vytápěcí systém -teplovodní podlahové, žebříky v koupelnách systém vzduchotěsnících opatření (SVO) - péče věnovaná návrhu SVO: - nízká - péče věnovaná provedení SVO: - nízká - kvalita provedení SVO: - nízká - hlavní vzduchotěsnící vrstva: - podlaha nad suterénem: hydroizolace(předpoklad) - obvod. stěny: omítka - š. střecha: fóliová parozábrana - elektrické rozvody pod omítkou nejsou vzduchotěsně upraveny - koncepční netěsnosti digestoř s vývodem na fasádu, provětrávaný komín popis měření - cíl měření: - kontrola vzduchotěsnosti obálky budovy - měřená část budovy: - celá budova (celý vytápěný prostor) - poloha měřicího zařízení- ve vstupních dveřích - stav budovy v okamžiku měření: v provozním stavu, obydlen -příprava budovy před měřením: - utěsněno: 2x prostup vyústění vzduchotechniky - utěsněna digestoř - utěsněna provětrávací mřížka komínu - postup měření: - metoda B podle ČSN EN odchylky od zvoleného postupu: bez odchylek - detekce netěsností: - pomocí anemometru při konstantním podtlaku v budově cca 50 Pa - pomocí ručního vyvíječe kouře Archilab s.r.o., Janáčkovo nábřeží 5, Praha 5, , tel , archilab@archilab.cz

13 vyhodnocení měření - podle ČSN Měřením byla zjištěna hodnota intenzity výměny vzduchu při 50 Pa n 50 = 4,59 h-1. ČSN doporučuje v případě domů s řízeným větrání a se zpětnou rekuperací tepla maximální hodnotu n 50, N = 1,0 h-1. Budova nesplňuje doporučení ČSN na celkovou průvzdušnost objektu. vyhodnocení měření - podle TNI Měřením byla zjištěna hodnota intenzity výměny vzduchu při 50 Pa n 50 = 1,51 h-1. TNI požaduje v případě domů v nízkoenergetickém standartu s řízeným větrání a se zpětnou rekuperací tepla splnit maximální hodnotu n 50,N = 1,0 h-1. Budova nesplňuje požadavek TNI na celkovou průvzdušnost obálky. detekce netěsností -v obálce byly nalezeny netěsnosti typu: - koncepční netěsnosti - digestoř s vývodem na fasádu - provětrávaný komín - návrhem konstrukce: - netěsnosti v úrovni stropu projevující se po obvodě podlah a v podhledu přízemí - krbová vložka není zcela těsná vůči interiéru - způsobené provedením: - nedokonale vzduchotěsně zpracované prostupy přes omítku: - elektrické krabice - pojistková skříň - rozvody TUV přípojky radiátorů - netěsné rozvody vzduchotechniky - dveře do garáže bez prahového těsnění - netěsnost funkční spáry posuvných dveří - provětrávaný prostor za krbem Archilab s.r.o., Janáčkovo nábřeží 5, Praha 5, , tel , archilab@archilab.cz

14 Příloha B - Fotodokumentace Měřený objekt Ucpání vyústění vzduchotechniky v úrovni fasády. Ucpání nasávání vzduchotechniky v úrovni fasády. netěsnost prah dveří do garáže netěsnost vzduchotechnické rozvody zjištěno u všech výústek Netěsnost - posjistková skříň předpoklad neomítnuté dutinové zdivo okolo rozvaděče Archilab s.r.o., Janáčkovo nábřeží 5, Praha 5, , tel , archilab@archilab.cz

15 Netěsnost rozvod podlahového vytápění - neomítnuté dutinové zdivo okolo rozvaděče Netěsnost dveří krbové vložky kouř viditelně pronikl dovnitř vložky Netěsnost provětrávaného prostoru za krbovou vložkou projevovala se v nístě osazení krbu tak I v provětrávacích mřížkách zboku Odvětrání komínu při utěsnění vývodu nedochází k úniku vzduchu nasávacím otvorem do exteriéru Netěsnost funkční spára posuvných dveří Odtahová digestoř při utěsnění vývodu nedochází k úniku vzduchu digestoří do exteriéru Archilab s.r.o., Janáčkovo nábřeží 5, Praha 5, , tel , archilab@archilab.cz

16 Netěsnost elektrické krabice ) vypínače, zásuvky) Netěsnost odkryté krabyce na schodišti ukázaly výraznou netěsnost osazených krabyc v dutinového zdivu Netěsnsot v podhledu stropu v přízemí Netěsnost v úrovni podlahy 2.NP Netěsnsot podhledu střechy - podhled Netěsnost instalační předstěny Archilab s.r.o., Janáčkovo nábřeží 5, Praha 5, , tel , archilab@archilab.cz
