1 I N F O R M A Č N í K I O S K Y Návod k obsluze Eagle Standard W W W. P O W E R. C Z

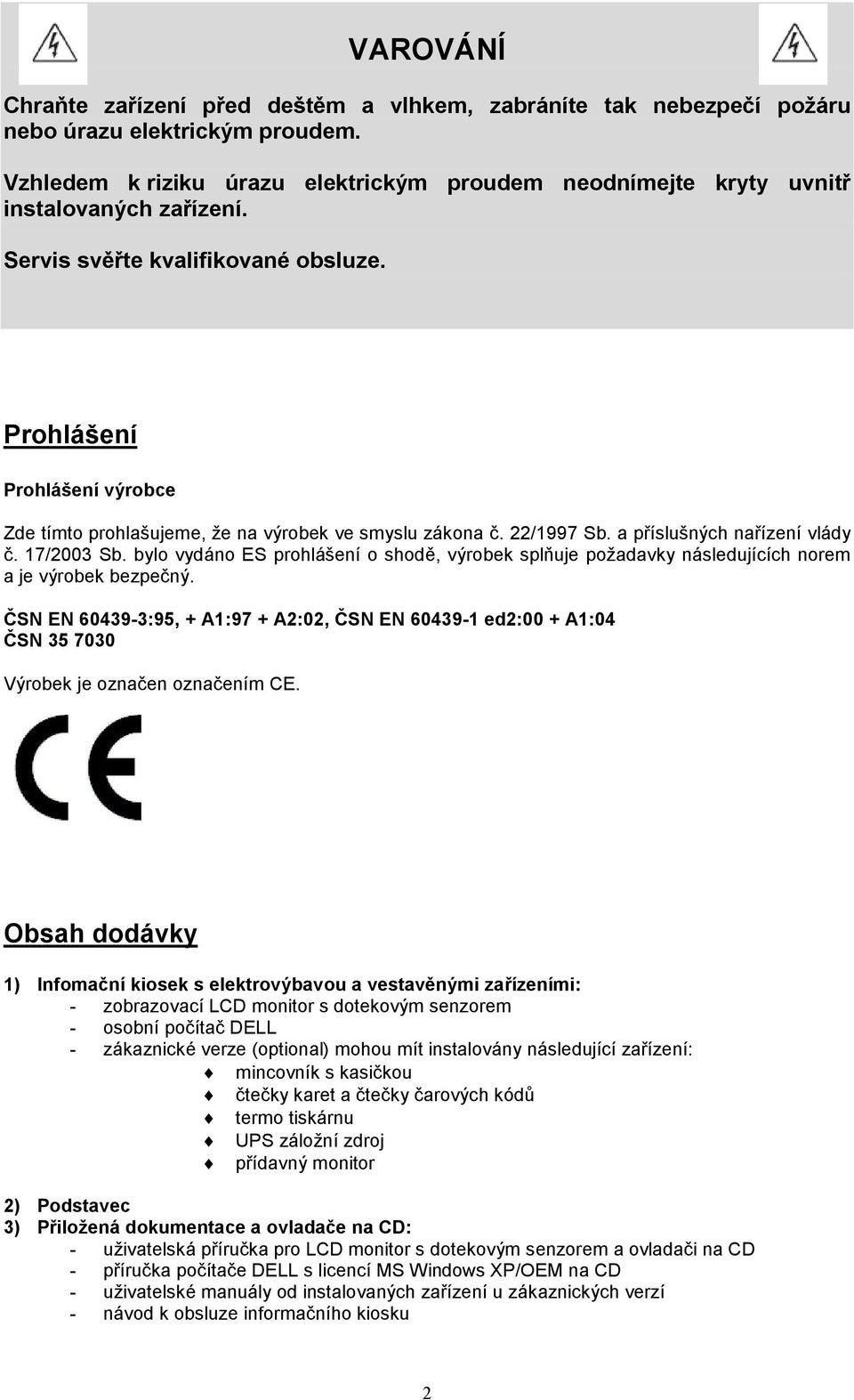

2 VAROVÁNÍ Chraňte zařízení před deštěm a vlhkem, zabráníte tak nebezpečí požáru nebo úrazu elektrickým proudem. Vzhledem k riziku úrazu elektrickým proudem neodnímejte kryty uvnitř instalovaných zařízení. Servis svěřte kvalifikované obsluze. Prohlášení Prohlášení výrobce Zde tímto prohlašujeme, že na výrobek ve smyslu zákona č. 22/1997 Sb. a příslušných nařízení vlády č. 17/2003 Sb. bylo vydáno ES prohlášení o shodě, výrobek splňuje požadavky následujících norem a je výrobek bezpečný. ČSN EN :95, + A1:97 + A2:02, ČSN EN ed2:00 + A1:04 ČSN Výrobek je označen označením CE. Obsah dodávky 1) Infomační kiosek s elektrovýbavou a vestavěnými zařízeními: - zobrazovací LCD monitor s dotekovým senzorem - osobní počítač DELL - zákaznické verze (optional) mohou mít instalovány následující zařízení: mincovník s kasičkou čtečky karet a čtečky čarových kódů termo tiskárnu UPS záložní zdroj přídavný monitor 2) Podstavec 3) Přiložená dokumentace a ovladače na CD: - uživatelská příručka pro LCD monitor s dotekovým senzorem a ovladači na CD - příručka počítače DELL s licencí MS Windows XP/OEM na CD - uživatelské manuály od instalovaných zařízení u zákaznických verzí - návod k obsluze informačního kiosku 2

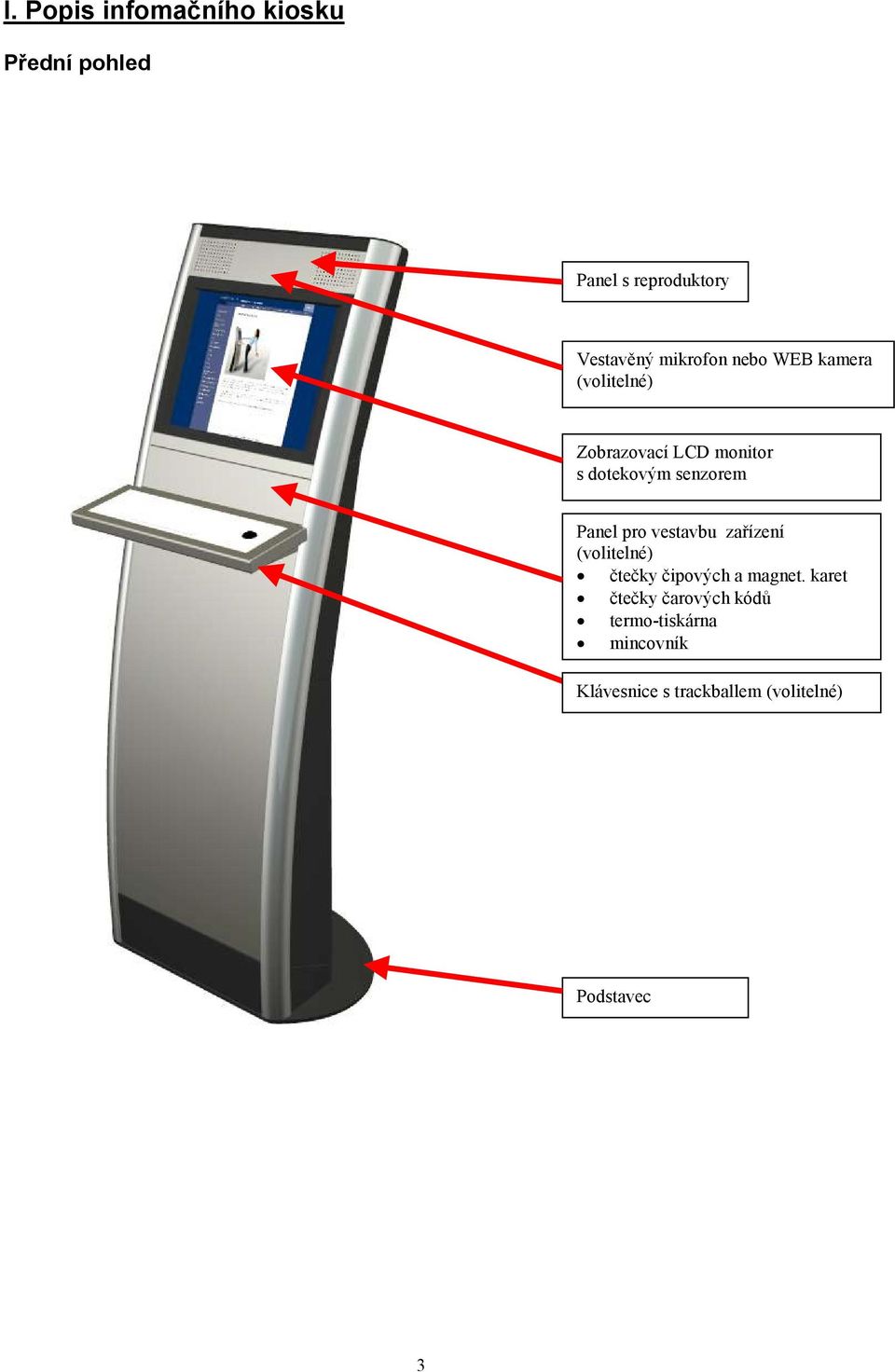

3 I. Popis infomačního kiosku Přední pohled Panel s reproduktory Vestavěný mikrofon nebo WEB kamera (volitelné) Zobrazovací LCD monitor s dotekovým senzorem Panel pro vestavbu zařízení (volitelné) čtečky čipových a magnet. karet čtečky čarových kódů termo-tiskárna mincovník Klávesnice s trackballem (volitelné) Podstavec 3

4 Pohled do kiosku Panel s reproduktory Zobrazovací LCD monitor s dotekovým senzorem Počítač DELL Zesilovač reproduktorů Hlavní jistič Zásuvkové pole Konektory pro napájecí kabel, LAN a USB 4

5 II. Otevření kiosku 1. Otevření kiosku začínáme zadním středovým dílem, který je opatřen zámkem. Rukou přidržte horní část kiosku, vsuňte klíč do zámku a otočte klíčem doprava, přitáhněte k sobě a vyjměte středový díl.. 2. U spodního dílu povytáhnětem směrem nahoru postranní zajišťovací jezdce, kryt se v horní části uvolní. Povytáhněte ho asi o 15 cm směrem k sobě a mírně ho nadzvedněte. Tím se celý kryt uvolní ze spodních zajišťovacích kolíků. 5

6 III. Montáž podstavce 1. Podstavec položíme na zem, nadzvedneme a zasuneme pod kiosek na vyznačené místo určené otvory pro sešroubování. 2. Do otvorů vložíme přiložené šrouby, které jsou součástí dodávky a dotáhneme klíčem. 6

7 IV. Instalovaná zařízení 1) Panel s reproduktory Nad prostorem zobrazovacího LCD monitoru jsou umístěny dva 3W vestavěné reproduktory. Reproduktory jsou připojeny na zesilovač umístěný ve spodní části kiosku. Zesilovač musí být propojen s AUDIO zásuvkou v PC. Napájení zesilovače je přivedeno z napájecího zásuvkového pole. Pro ovládání hlasitosti použijte ovládácí knoflíky na zesilovači. 2) Zobrazovací LCD monitor s dotekovým senzorem (Touchscreen) KIosek je vybaven zobrazovacím LCD monitorem s nainstalovaným dotekovým senzorem. Monitor může mít volitelnou velikost 15 až 19 a maximálně možné zobrazované rozlišení závisí na technických parametrech instalovaného monitoru. Pro nastavení monitoru použijte ovládací panel s menu zobrazovaným na obrazovce, který je umístěn na zadní straně monitoru. Odpovídající technické parametry, nastavení a provozní pokyny instalovaného monitoru naleznete v přiložené uživatelské příručce k monitoru. Dotekový senzor (Touchscreen) Na čelní straně LCD monitoru je nainstalován dotekový senzor. Použitá technologie senzoru může být kapacitní, akustická nebo anti-vandal provedení.. Dotekový senzor komunikuje s PC pomocí uvnitř monitoru instalovaného RS232 nebo USB kontroleru. Spojení dotekového senzoru s PC zajišťuje RS232 nebo USB kabel. Touchscreen ovladače Pokud je informační kiosek dodáván s PC, všechny ovladače pro Touchscreen senzor jsou již nainstalovány. V ostatních případech uživatel musí instalovat potřebné Touchscreen ovladače z přiloženého CD-ROM. Řiďte se instrukcemi na instalačním CD-ROM. 7

8 3) Ovládání vnitřního klimatu kiosku Kiosek je vybaven dvěma kruhovými ventilátory na zadní straně kiosku. Termostat instalovaný v blízkosti ventilátorů ovládá oba ventilátory. Jestliže teplota uvnitř kiosku dosáhne nastavené hodnoty, oba ventilátory se zapnou a zajistí optimální ventilaci kiosku.. UPOZORNĚNÍ: Prosíme, zkontrolujte správné teplotní nastavení vnitřního termostatu. Doporučená teplota je 30 C, při které se oba ventilátory zapnou. 4) Hlavní jistič a zásuvkové pole Používejte hlavní jistič pro zapínání a vypínání celého kiosku. Jistič je umístěn uvnitř ve spodní části kiosku. Zásuvkové pole je napojeno na hlavní jistič. Rovněž pevný přívodní napájecí kabel vychází z tohoto jističe. UPOZORNĚNÍ: Při zapojení přívodního napájecího kabelu postupujte podle platných bezpečnostních předpisů. 8

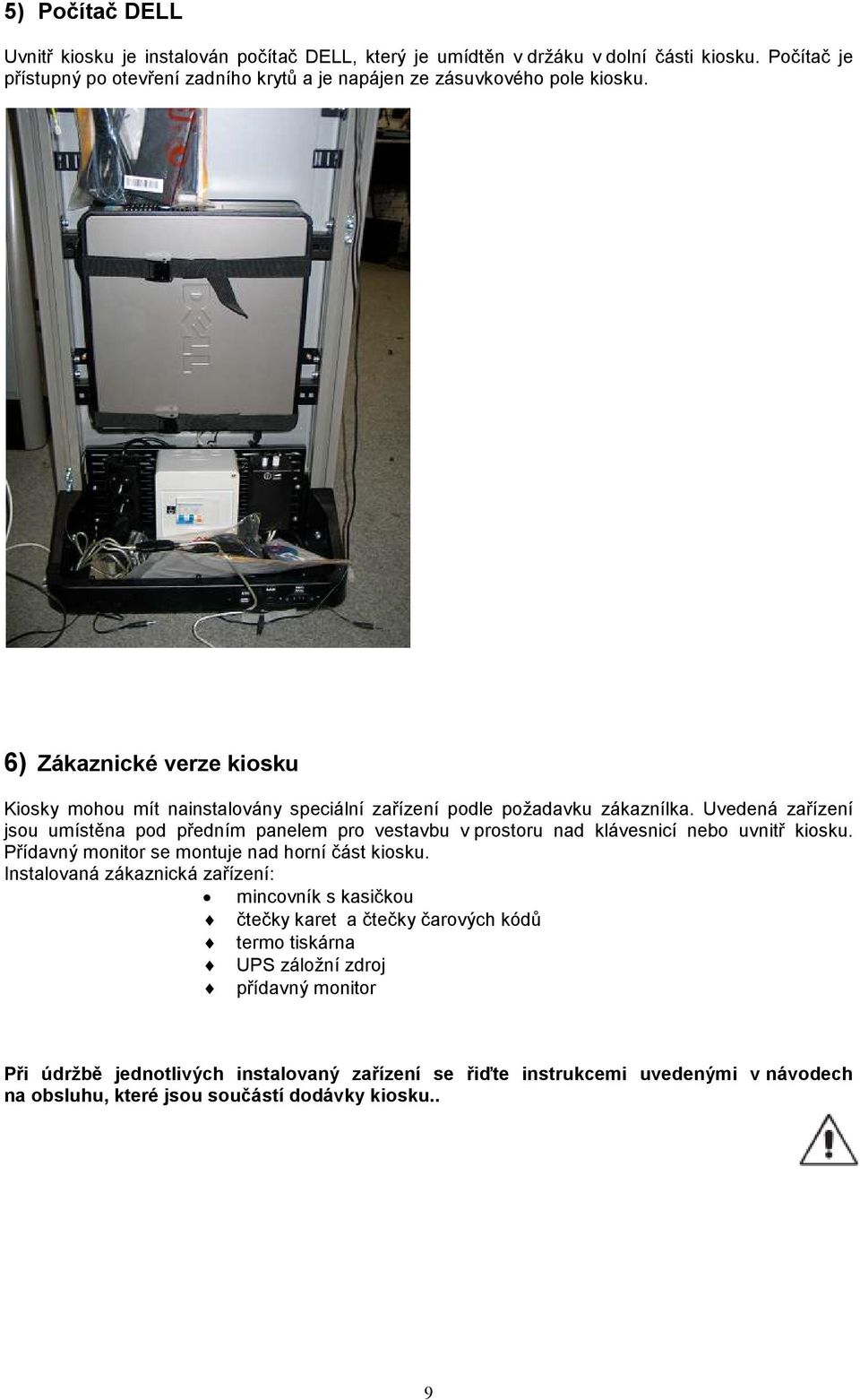

9 5) Počítač DELL Uvnitř kiosku je instalován počítač DELL, který je umídtěn v držáku v dolní části kiosku. Počítač je přístupný po otevření zadního krytů a je napájen ze zásuvkového pole kiosku. 6) Zákaznické verze kiosku Kiosky mohou mít nainstalovány speciální zařízení podle požadavku zákaznílka. Uvedená zařízení jsou umístěna pod předním panelem pro vestavbu v prostoru nad klávesnicí nebo uvnitř kiosku. Přídavný monitor se montuje nad horní část kiosku. Instalovaná zákaznická zařízení: mincovník s kasičkou čtečky karet a čtečky čarových kódů termo tiskárna UPS záložní zdroj přídavný monitor Při údržbě jednotlivých instalovaný zařízení se řiďte instrukcemi uvedenými v návodech na obsluhu, které jsou součástí dodávky kiosku.. 9

10 V. Provozní pokyny a bezpečnostní opatření Dbejte, aby se do kiosku nedostaly tekutiny a nepoužívejte ho v blízkosti vody. Do mezer skříně nezasouvejte žádné předměty. Mohly by se poškodit instalovaná zařízení uvnitř kiosku a následkem toho dojít k dotyku s dílÿ pod napětím, což může způsobit úraz elektrickým proudem, požár nebo selhání zařízení. Neumisťujte na kiosku žádné předměty a nepoužívejte ho pro instalaci v nevhodných prostorech. Zajistěte kolem kiosku odpovídající odvětrání, aby se nepřehříval. Neumísťujte kiosek do blízkosti topidel a jiných tepelných zdrojů. Nezakrývejte větrací otvory kiosku. Kiosek připojujte na přívodní napájení odpovídajících parametrů a dodržujte bezpečnostní předpisy pro připojení. V případě otevření kiosku a obsluze instalovaných zařízení dbejte zvýšené opatrnosti a nedotýkejte se částí zařízení označených výstrahou. Nezasahujte a neodnímejte kryty uvnitř instalovaných zařízení. Servis svěřte kvalifikované obsluze. V níže popsaných případech je nutno kiosek okamžitě odpojit od napájení a přivolat odborného technika. Dojde k poškození přívodní šňůry. Do kiosku se dostane kapalina nebo kiosek upadne na zem. Kiosek byl vystaven dešti nebo vodě. Dojde k poškození skříňě kiosku nebo částí zařízení, které přicházejí do styku s obsluhou. Jestliže praskne zobrazovací monitor na kiosku nedotýkejte se tekutých krystalů a střepů z dotekového senzoru. Při další manipulaci postupujte opatrně. Jestliže kiosek nefunguje, přestože jste dodrželi všechny pokyny. VI. Údržba kiosku. Kontrolujte pravidelně prostupnost větracích otvorů kiosku. Při zanesení těchto otvorů prachem nebo jinými nečistotami je ihned odstraňte. Hrozí zvýšení vnitřní provozní teploty kiosku a tím i možnost přehřátí uvnitř instalovaných zařízení. Kontrolujte spolehlivou činnost vnitřních kruhových ventilátorů umístěných uvnitř kiosku. Při údržbě jednotlivých instalovaných zařízení (počítače, tiskárny, apod.) se řiďte instrukcemi uvedenými v návodech na obsluhu, které jsou součástí dodávky. Před čištěním kiosku odpojte přívodní napájení. K čištění skříně kiosku používejte měkkou látku navlhčenou vodou a neutrálním čistícím prostředkem. Opatrně otřete a potom otřete skříň měkkou látkou. Protože skříň je částečně z plastu, NEPOUŽÍVEJTE pro čištění prostředky typu benzen, ředidla, zásadité čistící prostředky, alkohol apod. Může dojít k poškození plastových dílů. Při čištění zobrazovacího monitoru nepoužívejte drsné ani tvrdé materiály. K čištění používejte měkkou látku navlhčenou vodou a neutrálním čistícím prostředkem. 10

11 VII. Technické údaje Vstup Napájení: Maximální proud: Charakteristika jištění: Přívodní kabel: 230 V AC/ 50 Hz 2-4 A 10A/1N/C/003 pevný, délky 1,8 m Prostředí Provozní teplota: +5ºC až +35ºC Vlhkost: 30% - 80% Skladovací teplota: -10ºC až +60ºC Vlhkost: 10% - 85% Ochrana: IP 20 Rozměry Výška x šířka x hloubka: Váha 1565 x 652 x 430 mm 54,5 kg (bez podstavce) 11

12 I N F O R M A Č N í K I O S K Y Y O U R K I O S K P A R T N E R POWER products s.r.o. Sedmidomky Praha 10 Tel: Fax: Internet: info@power.cz W W W. P O W E R. C Z
