RNDr. Milan Hladík, PhD., Ing. Jan Cihlář, Ing. Kateřina Hánová, Ing. Robin Hála, Ing. Martin Tomek, Mgr. Jiří Vait

Transkript

1 RNDr. Milan Hladík, PhD., Ing. Jan Cihlář, Ing. Kateřina Hánová, Ing. Robin Hála, Ing. Martin Tomek, Mgr. Jiří Vait Magdeburský seminář, Teplice 2010

2 1. Vytvořit informační databázový systém příčných překážek 2. Navrhnout řešení migrační prostupnosti pro každou příčnou překážku v rámci řešených úseků vodních toků, prověřit jeho realizovatelnost 3. Prověřit otázku splavnění jezů pro vodáky 4. Navrhnout nejvhodnější postup v rámci řešených úseků vodních toků Studie proveditelnosti zprůchodnění migračních překážek na vodních tocích v povodí Vltavy 2

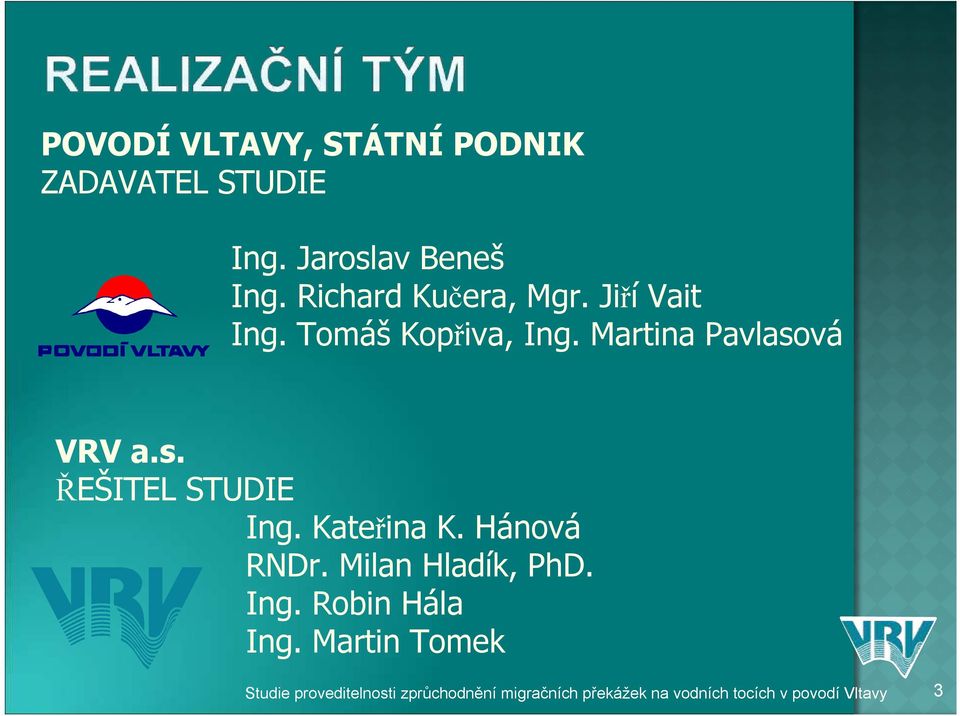

3 POVODÍ VLTAVY, STÁTNÍ PODNIK ZADAVATEL STUDIE Ing. Jaroslav Beneš Ing. Richard Kučera, Mgr. Jiří Vait Ing. Tomáš Kopřiva, Ing. Martina Pavlasová VRV a.s. ŘEŠITEL STUDIE Ing. Kateřina K. Hánová RNDr. Milan Hladík, PhD. Ing. Robin Hála Ing. Martin Tomek Studie proveditelnosti zprůchodnění migračních překážek na vodních tocích v povodí Vltavy 3

4 Výzkumný ústav vodohospodářský T. G. Masaryka, v.v.i. Envisystem s.r.o. Regio Písek,o.p.s. Český rybářský svaz RADA Agentura ochrany přírody a krajiny ČR Studie proveditelnosti zprůchodnění migračních překážek na vodních tocích v povodí Vltavy 4

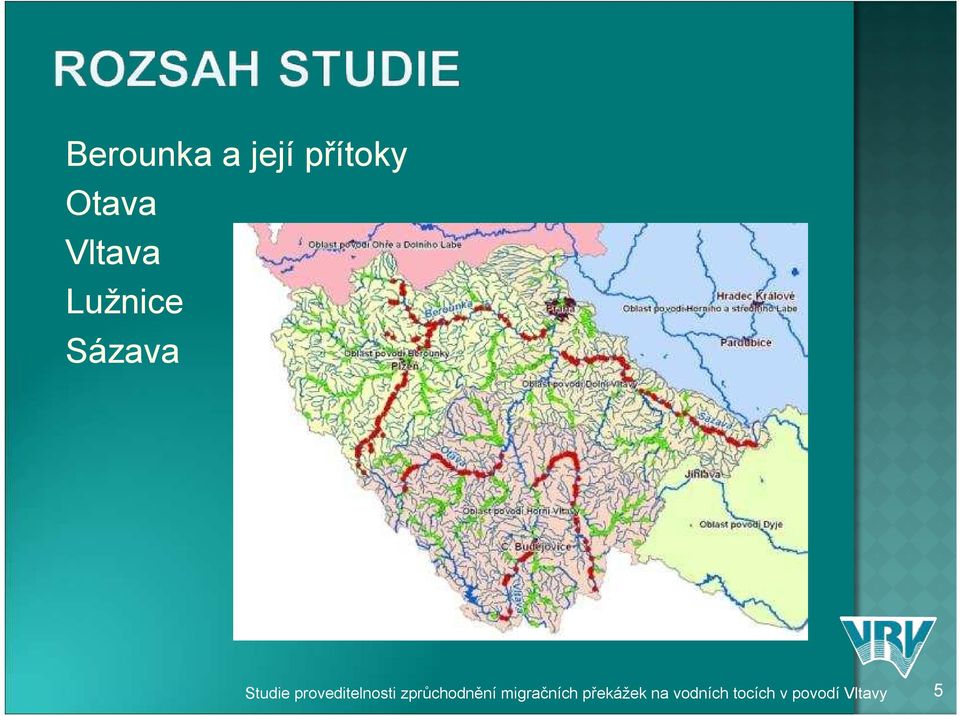

5 Berounka a její přítoky Otava Vltava Lužnice Sázava Studie proveditelnosti zprůchodnění migračních překážek na vodních tocích v povodí Vltavy 5

6 Studie proveditelnosti zprůchodnění migračních překážek na vodních tocích v povodí Vltavy 6

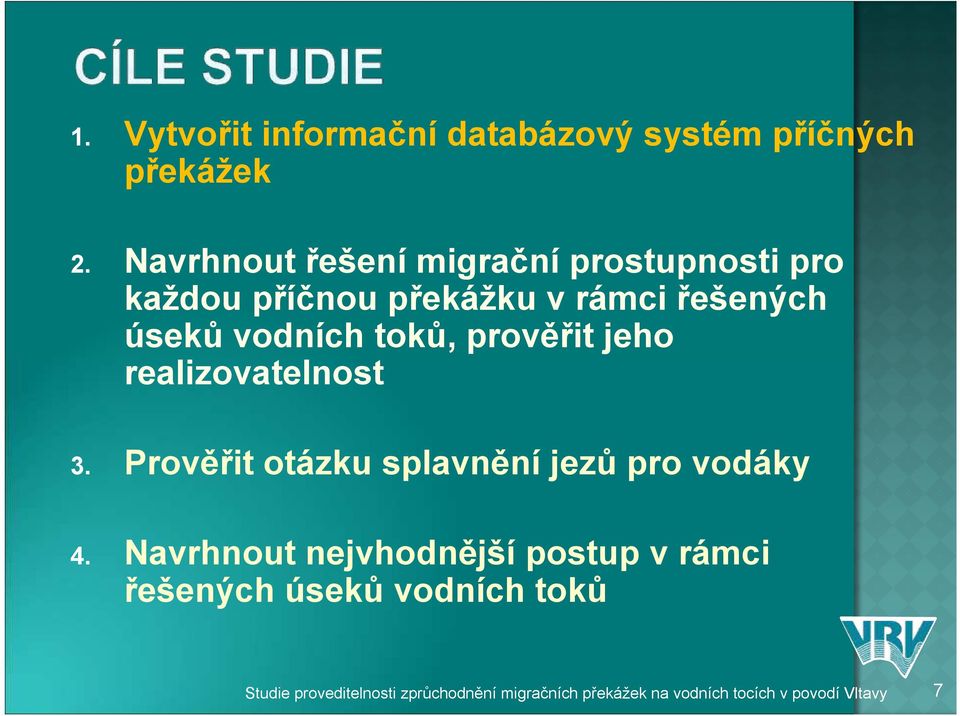

7 1. Vytvořit informační databázový systém příčných překážek 2. Navrhnout řešení migrační prostupnosti pro každou příčnou překážku v rámci řešených úseků vodních toků, prověřit jeho realizovatelnost 3. Prověřit otázku splavnění jezů pro vodáky 4. Navrhnout nejvhodnější postup v rámci řešených úseků vodních toků Studie proveditelnosti zprůchodnění migračních překážek na vodních tocích v povodí Vltavy 7

8 MS ACCES Možnost importu dat z ISYPO Shromáždění podkladových dat a informací k jednotlivým migračním překážkám, návrh technického řešení Možnost exportu zpět do ISYPO Studie proveditelnosti zprůchodnění migračních překážek na vodních tocích v povodí Vltavy 8

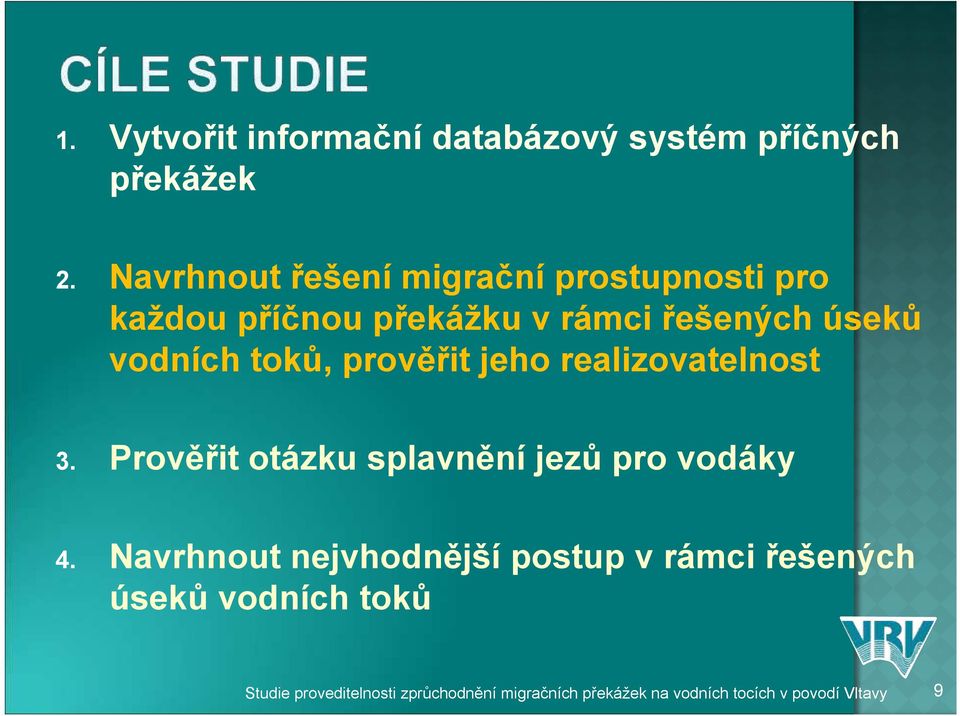

9 1. Vytvořit informační databázový systém příčných překážek 2. Navrhnout řešení migrační prostupnosti pro každou příčnou překážku v rámci řešených úseků vodních toků, prověřit jeho realizovatelnost 3. Prověřit otázku splavnění jezů pro vodáky 4. Navrhnout nejvhodnější postup v rámci řešených úseků vodních toků Studie proveditelnosti zprůchodnění migračních překážek na vodních tocích v povodí Vltavy 9

10 Základní data z ISyPo, TPE Majetkoprávní situace, katastrální situace Hydrologická data, údaje z povolení k nakládání s povrchovými vodami Charakteristika toku, požadavky ochrany přírody Rybí společenstva Studie proveditelnosti zprůchodnění migračních překážek na vodních tocích v povodí Vltavy 10

11 Základní data z ISyPo, TPE Technické údaje k jezům Propusti na jezech, jejich technické parametry Údaje k MVE jejich ověření během studie Zaměření TPE, geodetické zaměřené jednotlivých jezů Studie proveditelnosti zprůchodnění migračních překážek na vodních tocích v povodí Vltavy 11

12 Analýza průtokových poměrů Berounka, Mokropsy Studie proveditelnosti zprůchodnění migračních překážek na vodních tocích v povodí Vltavy 12

13 Společenstva ryb Studie proveditelnosti zprůchodnění migračních překážek na vodních tocích v povodí Vltavy 13

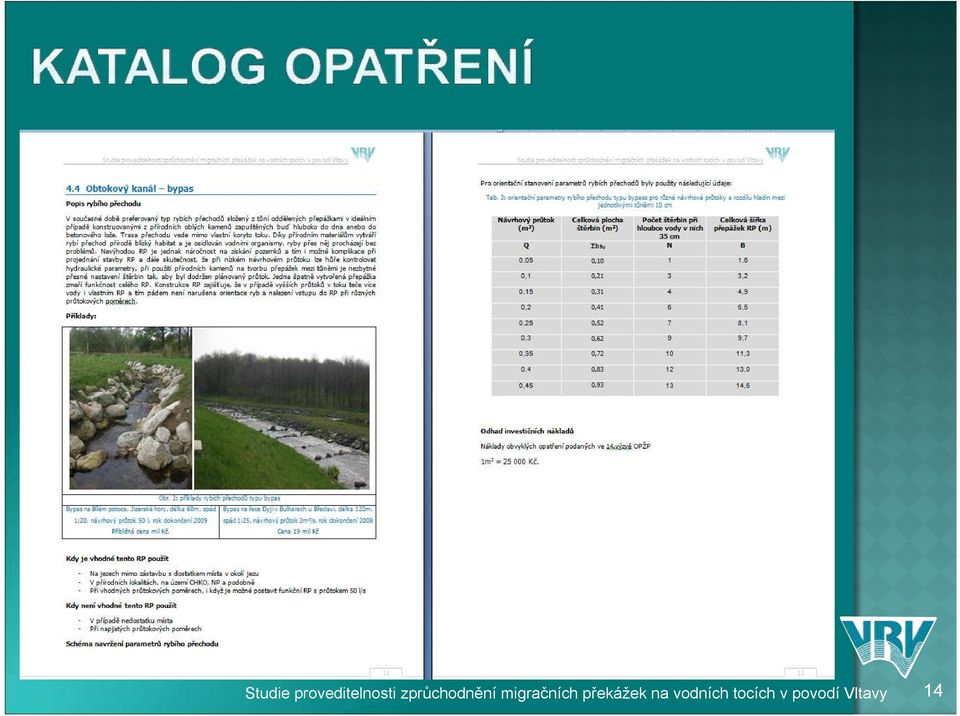

14 Studie proveditelnosti zprůchodnění migračních překážek na vodních tocích v povodí Vltavy 14

15 Obtokový kanál bypas Bypas na Bílém potoce Bypas na řece Dyji v Bulharech u Břeclavi Studie proveditelnosti zprůchodnění migračních překážek na vodních tocích v povodí Vltavy 15

16 Balvanitý skluz Balvanitý skluz na Malém Sloupském potoce Balvanitý skluz na řece Velička Studie proveditelnosti zprůchodnění migračních překážek na vodních tocích v povodí Vltavy 16

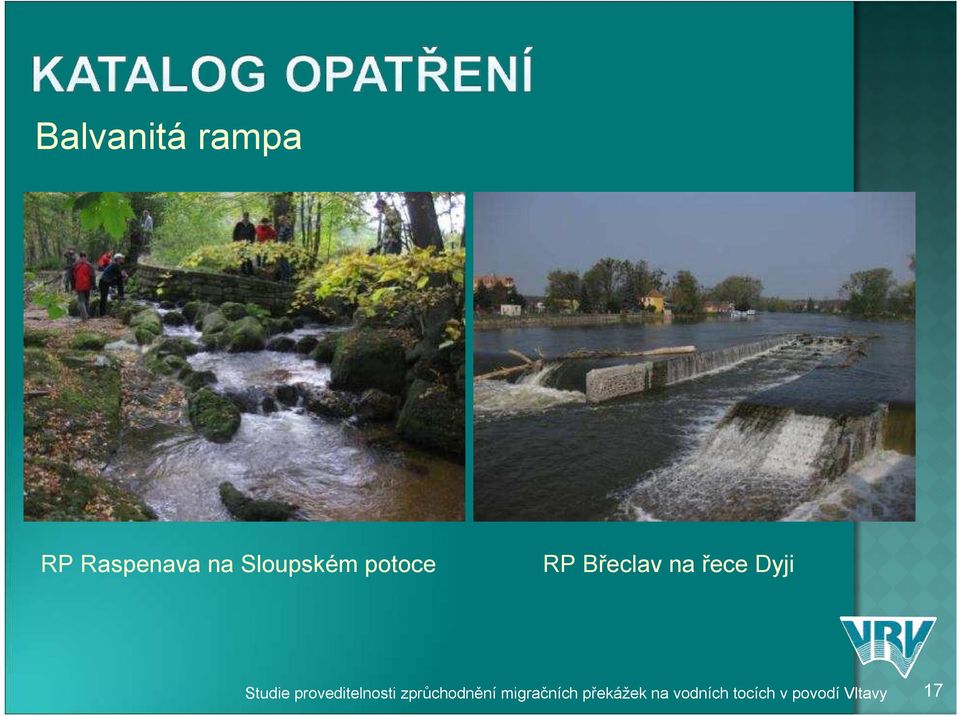

17 Balvanitá rampa RP Raspenava na Sloupském potoce RP Břeclav na řece Dyji Studie proveditelnosti zprůchodnění migračních překážek na vodních tocích v povodí Vltavy 17

18 Štěrbinový RP MVE Villach, řeka Drau, Rakousko MVE Nezabudice, Berounka Studie proveditelnosti zprůchodnění migračních překážek na vodních tocích v povodí Vltavy 18

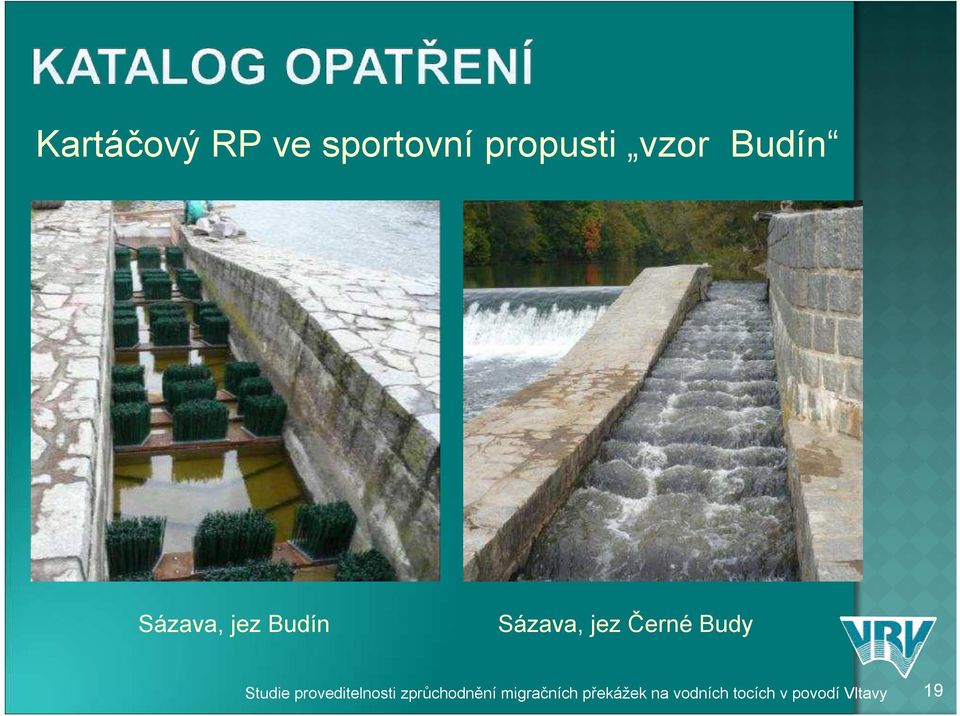

19 Kartáčový RP ve sportovní propusti vzor Budín Sázava, jez Budín Sázava, jez Černé Budy Studie proveditelnosti zprůchodnění migračních překážek na vodních tocích v povodí Vltavy 19

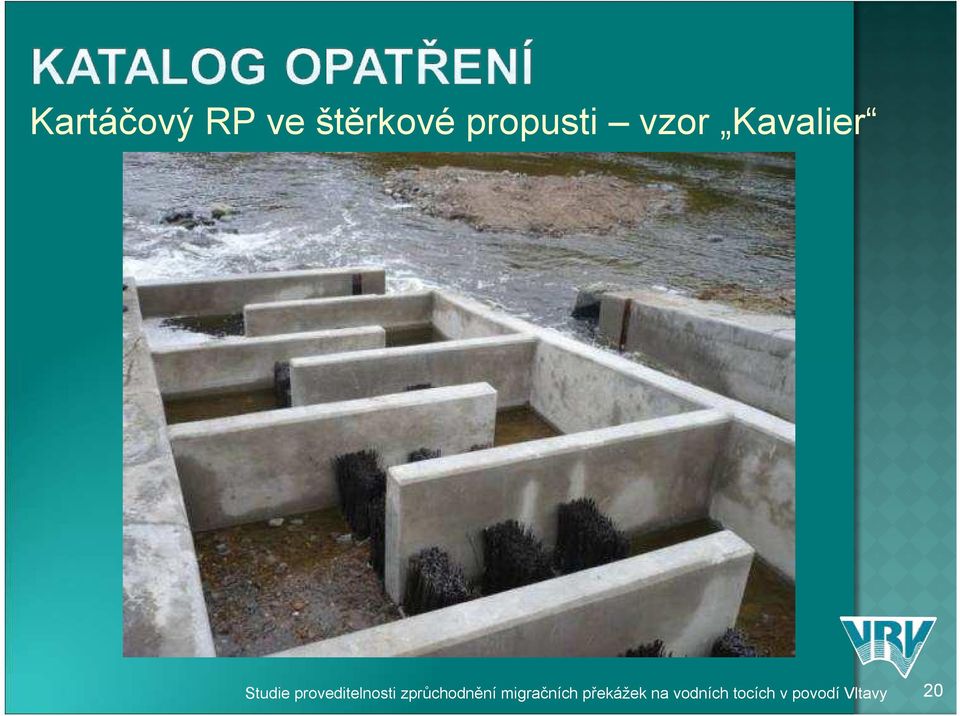

20 Kartáčový RP ve štěrkové propusti vzor Kavalier Studie proveditelnosti zprůchodnění migračních překážek na vodních tocích v povodí Vltavy 20

21 Kartáčový rybí přechod - speciální konstrukce řeka Rems. Birkelwehr Weinstadt, Německo Studie proveditelnosti zprůchodnění migračních překážek na vodních tocích v povodí Vltavy 21

22 Kartáčový RP kombinovaný s balvanitým skluzem řeka Fulda, Hannoversch Münden, Německo Studie proveditelnosti zprůchodnění migračních překážek na vodních tocích v povodí Vltavy 22

23 Odstranění jezu řeka Vertach, Ausburk, Německo Studie proveditelnosti zprůchodnění migračních překážek na vodních tocích v povodí Vltavy 23

24 Poproudový rybí přechod pro úhoře (Dr. Hassinger) Studie proveditelnosti zprůchodnění migračních překážek na vodních tocích v povodí Vltavy 24

25 Hydraulické posouzení VLTAVA [ř.km 53,187] STAROMĚSTSKÝ JEZ Studie proveditelnosti zprůchodnění migračních překážek na vodních tocích v povodí Vltavy 25

26 Komplikované technické řešení Radbuza, Denisovo nábřeží MVE 10 m 3 /s, MZP 500l/s vysoké nábřežní zdi památkově chráněné 26

27 Listy opatření - vodáci Splouvání Splouvání vodácký skluz rampa Kartáčový rybí přechod Koníčkování Přenášení Studie proveditelnosti zprůchodnění migračních překážek na vodních tocích v povodí Vltavy 27

28 Zorganizovaný ve spolupráci s úsekovými techniky PVL Ověření zjištěných údajů, pořízení fotodokumentace Návrh variant technického řešení Projednání návrhu se soukromými majiteli jezů a MVE Studie proveditelnosti zprůchodnění migračních překážek na vodních tocích v povodí Vltavy 28

29 Základem ceník Náklady obvyklých opatření pro hodnocení projektů vopžp Cena na základě zkušeností srealizací podobných konkrétních projektů, případně cena přímo z projektu Pokud není známé technické řešení, je použit údaj 5 mil Kč. Cena navrhovaných opatření byla odhadnuta pro každou příčnou překážku a dále byla odhadnuta výše investičních nákladů pro celé řešené povodí Studie proveditelnosti zprůchodnění migračních překážek na vodních tocích v povodí Vltavy 29

30 30

31 31

32 32

33 33

34 34

35 35

36 1. Vytvořit informační databázový systém příčných překážek 2. Navrhnout řešení migrační prostupnosti pro každou příčnou překážku v rámci řešených úseků vodních toků, prověřit jeho realizovatelnost 3. Prověřit otázku splavnění jezů pro vodáky 4. Navrhnout nejvhodnější postup v rámci řešených úseků vodních toků Studie proveditelnosti zprůchodnění migračních překážek na vodních tocích v povodí Vltavy 36

37 Název toku počet překážek Berounka 27 Střela 11 Třemošná 6 Radbuza 2 Úhlava 37 CELKEM 83 Studie proveditelnosti zprůchodnění migračních překážek na vodních tocích v povodí Vltavy 37

38 38

39 1) Překážka je migračně průchodná nebo na ní je již vybudován funkční RP nebo jeho realizace je v nějakém stádiu výstavby 2) Na překážce je RP, má ale nedostatky a je nutná úprava 3) Je známo technické řešení, nejsou problémy s projednáním, je možné zahájit projektovou přípravu 4) Technické řešení není jednoznačné, je nutné zpracovat hydraulické posouzení 5) Je problém s projednáním Studie proveditelnosti zprůchodnění migračních překážek na vodních tocích v povodí Vltavy 39

40 40

41 1.POP 11 překážek 41

42 1.POP 11 překážek 42

43 TOK PŘEKÁŽEK CELKEM /OK/ realizovatelné CENA CELKEM (mil. Kč) CENA realizovatelné (mil. Kč) BEROUNKA 27/12/ STŘELA 11/1/ TŘEMOŠNÁ 6/0/2 16 5,5 RADBUZA 2/0/ ÚHLAVA 37/0/ CELKEM 83/

44 Z celkového počtu 83 příčných překážek na řešených vodních tocích v povodí Berounky je možné bez komplikací s projednáním zprůchodnit 24 v investičních nákladech přibližně 90 mil Kč. Dalších 9 je možné realizovat po optimalizování technického řešení V rámci závazku Povodí Vltavy v 1.POP lze realizovat 6 technicky řešitelných RP a zároveň zadat hydraulické posouzení u 4 technicky komplikovaných příčných překážek, na jezu Doudlevce na Radbuze je s řešením třeba počkat na realizaci MVE Studie proveditelnosti zprůchodnění migračních překážek na vodních tocích v povodí Vltavy 44

45 Zbývá však 36, které nelze realizovat bez dohody se soukromými vlastníky. Většina souhlasí s výstavbou RP za podmínek, že se nedotkne výroby na MVE a že je bude investovat někdo jiný. Jsou ochotni se o RP za určitých podmínek i starat. Je nutné iniciovat jednání ohledně motivace soukromých vlastníků, bez jejichž spolupráce nelze plán na zprůchodnění celých vodních toků uskutečnit Studie proveditelnosti zprůchodnění migračních překážek na vodních tocích v povodí Vltavy 45

46 46
