1 Multiple awards Czech - Czech Version 6.0 THE ORIGINAL Made in Germany Otočné stoly s hydrostatickým ložiskem AOtočné stoly s valivými ložisky VSvislé otočné stoly Otočné stoly s přímým řízením Rotační / kulaté stoly Sklopné stoly Houpací stoly

2 Jakkoli potřebujete otočit - uděláte správnou volbou Demmeler Rotační stoly Hlavní technologické parametry stability s přesností a vynikajícím poměrem ceny a výkonu Tento úspěch je založen na našem know-how, našima lidma a vysokou výrobní kapacitou V závislosti na přání zákazníka, modulární typ konstrukce umožňuje realizovat nejrůznější konfigurace Nosnost stolu se pohybuje tun Práce v μ-rozsahu, nepřekonatelný v úrovni, radiálnímu házení a opakovatelností Přesvědčivé technologie velké rozměry jsou standardně vybaveny s Demmeler Nejmodernější výroba čepu o hmotnosti s příslušenstvím 20t, každý kus 0t, DRTS 2500 / 3000x2500 / 60t NC otočné stoly jsou k dispozici bez posuvu v ose, stejně tak s posuvem v ose, nazývané W osa / V osa Centrální a snadno přístupné integrované energetické pole Všechny potřebné ovládací prvky pro provoz jednoduché propojení a integrace do příslušných obráběcích strojů zajišťuje standardizované rozhraní. Integrované měřicí systémy s nejvyšší přesností, a další chráněné kryty s těsněním vzduchu, zajišťují přesné polohování Vše co potřebujete Demmeler má řešení Výboba převodovkové skříně o hmotnosti 00t DRLTS 3000 / 4000x3500 / 30t Soustružení a frézování na jedno upnutí ve otočném / kulatém stolu DRCT 2500 / Ø 2500 DRLTS 800 / 2400x800 / 500 / 40t

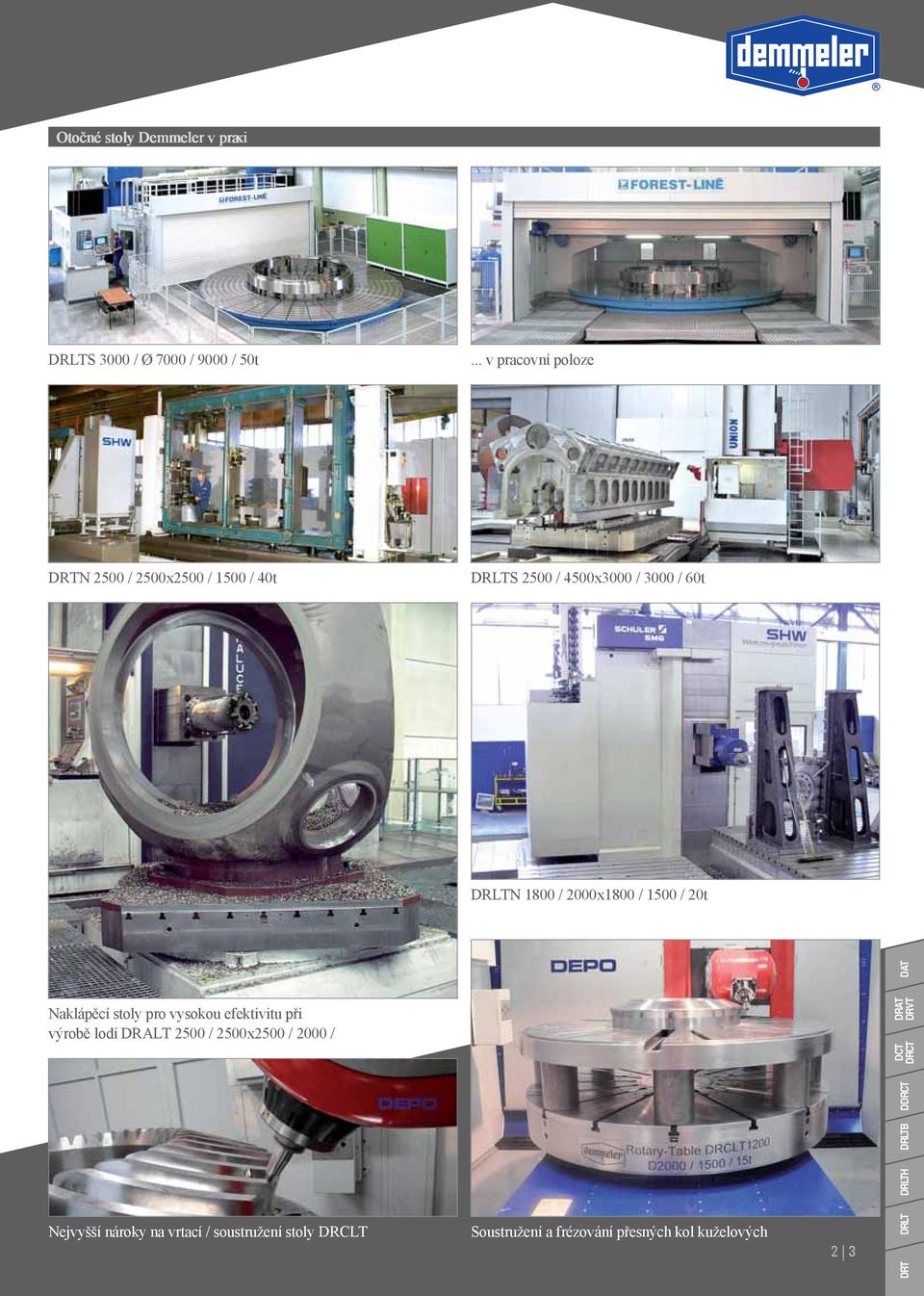

3 Otočné stoly Demmeler v praxi DRLTS 3000 / Ø 7000 / 9000 / 50t... v pracovní poloze DRTN 2500 / 2500x2500 / 500 / 40t DRLTS 2500 / 4500x3000 / 3000 / 60t DRLTN 800 / 2000x800 / 500 / 20t DRAT DRVT DRLTH DCT DRCT DRLTB DDRCT DAT Naklápěcí stoly pro vysokou efektivitu při výrobě lodí DRALT 2500 / 2500x2500 / 2000 / Nejvyšší nároky na vrtací / soustružení stoly DRCLT Soustružení a frézování přesných kol kuželových 2 3 DRLT DRT

4 Přehled modelů Přímočarý posuv v závislosti na desce stolu, je rozsáhlé hydrostatické ložisko dimenzován pro maximální průměr kvůli hydrostatickému vedení, nevzniká opotřebení povrchu, což znamená, že je optimální pro velmi náročné a velmi precizním zpracováním integrovaný duosystém pohonu (dva elektronicky spojené servomotory) zajišťuje vynikající chování pohonu rotační osy jsou určeny pro plynulé polohování v každé úhlové pozici a ovládají se NC rotační snímač se nachází ve ve středu otáčení s kapacitou až signálu zaručuje velmi přesné úhlové polohy a dokonalou přesnost výměny i při obrábění velkých obrobků středová přesnost v μ zajišťuje centrální uspořádání předinstalovaným systémem radiálních přesných ložisek hydrostatic wrap-arounds with integrated hydraulic clamping ensure the maximum transmission of tilting and tangential moments. vzhledem k velkému dimenzování tohoto upínacího systému, je deska stolu upevněna způsobem, který je lepší než staromódní upnutí pomocí Hirth spojek z hlediska přenosu sil. Rozhraní stroje

5 Stolní deska velmi silně žebrované stoly a stabilní konstrukce. Tyto stolní desky jsou na přání k dispozici vysoce kvalitní šedé litiny nebo z železného odlitku. Přesnost (0.005 mm radiálně) stoly s nejvyšší nosností ± 0.05 mm maximální pohon a nosná plocha pro nejvyšší přesnost centrální hydrostatická ložiska minimalizují vykřivení stolu mechanické těsnění složeného posuvu zabraňuje pronikání nejjemnějších částic nečistot a škodlivých látek, tím zajišťuje dlouhou životnost FEM metoda stolu je standardní optimalizace Vylepšená geometrie pomocí FEM Asymetrické rozložení zátěže Symetrické rozložení zátěže Silně žebrované, robustní stolní deska DRLTH DRLTB DDRCT DCT DRCT DRAT DRVT DAT 4 5 DRLT DRT

6 Modely - přehled Lože kompaktní, a tedy skladné, velmi stabilní lože. K dispozici se dvěma nebo čtyřmi lineární vedení, v závislosti na zatížení. lineární vedení musí umět mazací lubrikaci těžké provedení se 4 vodicí dráhy zahrnuje dalších předem připevněných upevňovací zařízení v centru loži stroje nejmenší možná deformace i při nejvyšším zatížení stolu. Motory a kabely jsou umístěny pod pevnými kryty ocelového teleskopického plechemu, aby zajistily, že jsou kompaktní, snadno se udržují a chrání před nečistotami kuličkový šroub pro rychlost pojezdu až 25m/min. Maximální síla do 50 kn lože jsou k dispozici v různém rozsahu pojezdu absolutní lineární měřící systémy pro přesné určování polohy - μ rozsah bezpečnostní spínače jsou integrovány do lože po překročení hranice se zastaví nosnost stolu od 0 do 500 t. traverza se pohybuje od 000 do0.000mm (větší rozměry na požádání!) k dispozici také s hydrostatickým ložiskem pro tlumící vlastnosti Protokol měření Povrch 5000mm délka povrchu přesnost μ

7 Verze lože (standardní N / robustní provedení S) Naše NC-otočné stoly jsou k dispozici ve dvou verzích.verze N (standard) je vhodný pro únosností až 250 tun. Vyšším počtem loží a stabilnější design s nostnost až 500 t je možné s S (robustní provedení) Zde se Demmeler NC-Otočné stoly dojem s nejvyšší Otočný stůl s lineárním posuvem DRLTN 2 lože přesností a tuhostí při vynikajícím poměrem ceny a výkonu. Další z verzí k dispozici, je s hydrostatickým ložiskem v lineární ose, navíc zajišťuje nejlepších útlumových vlastností pro naše otočné stoly Otočný stůl s lineárním posuvem DRLTS 4 lože Navíc, upevnění ve středu stolu Ø ložiska = Ø jednotky Ø ložiska = Ø jednotky Poměr ložiska na průměr pracovního stolu Teoretická nosnosti našich stolů je jednoznačně vyšší. Obecně platí: pro dlouhou životnost a přesnost, rozhodujícím faktorem je nejen jmenovitá zátěž, ale spíše velká ložiska o průměru v poměru k velikosti stolu. Různé typy ložisek Kombinace typů ložisek Podle potřeby a podle požadavků, různé typy ložisek jsou k dispozici. Rádi poradíme při výběru správného ložiska. DAT válečková ložiska Osvědčené efektivní robutstní DRAT DRVT hydrostatická ložiska Otočné stoly Lineární posuv osa otáčení, hydrostatická ložiska rotační osa, na válečkova ložiska osa otáčení, hydrostatická ložiska lineární osa, válečková ložiska lineární osa, válečková ložiska lineární osa, hydrostatická y ložiska DCT DRCT DRLTB DDRCT DRLTH DRLT 6 7 DRT

8 Demmeler

9 DCT DRCT DRAT DRVT DAT Vaše jízda! 8 9 DRLTB DDRCT DRLTH DRLT DRT

10 DRT NC-otočné stoly přesné polohy, plynulá interpolace osa otáčení, hydrostatická ložiska NC-otočné stoly s hydrostatickým ložiskem Modely DRT N = Standardní verze S = Těžké provedení Demmeler Rotary Table h2 h l b B L Model Model DRT 200 DRT 800 DRT 2500 DRT 3000 DRT 4000 DRT 5000 b l h h Rozměry jsou orientační. L, W v závislosti na koordinaci se zákazníkem. Jiné rozměry na požádání!

11 N Otočné stoly DRTN DRTN = Standardní provedení Ø ložiska = Ø pohonu Série DRTN 200 DRTN 800 DRTN 2500 DRTN 3000 DRTN 4000 DRTN 5000 max. nosnost v (t) Rozměry stolu začínaji v (mm) 200x x x x x x5000 Průměr hydro-statický(venkovní, mm) Průměr hydro-statický(středový mm) Průměr hydro-statický(vnitřní mm) Max. rpm v /min (S/S6) 6,8/0,8 4,2/6,7 2,9/4,6 2,3/3,6,8/2,8,4/2,4 Průměr pohonu (mm) Sklopný moment (Nm) Tangenciální moment, upnuté (Nm) Obráběcí točivý moment (Nm) (S/S6) 2.000/ / / / / / Ploché házení na průměru ložiska (mm) 0,05 0,05 0,05 0,05 0,02 0,025 Soustřednost na střed (mm) 0,005 0,005 0,005 0,005 0,005 0,005 V závislosti na příslušné kontrole je přesnost polohování až ±. Upravené požadavky, jako je vyšší jmenovité zatížení, moment setrvačnosti může být upraven na požádání. Další informace parametrů na vyžádání. Práva na technické změny a tiskové chyby jsou vyhrazeny. Otočné stoly DRTS DRTS = Těžké provedení Série DRTS 200 DRTS 800 DRTS 2500 DRTS 3000 DRTS 4000 DRTS 5000 S Ø ložiska = Ø pohonu max. nosnost v (t) Rozměry stolu začínaji v (mm) 200x x x x x x5000 Průměr hydro-statický(venkovní, mm) Průměr hydro-statický(středový mm) Průměr hydro-statický(vnitřní mm) Max. rpm v /min (S/S6) 6,8/0,8 3,4/5,4 2,4/3,8,9/3,0,4/2,2,/,7 Průměr pohonu (mm) Sklopný moment (Nm) Tangenciální moment, upnuté (Nm) Obráběcí točivý moment (Nm) (S/S6) 2.000/ / / / / / Ploché házení na průměru ložiska (mm) 0,05 0,05 0,05 0,05 0,02 0,025 Soustřednost na střed (mm) 0,005 0,005 0,005 0,005 0,005 0,005 V závislosti na příslušné kontrole je přesnost polohování až ±. Upravené požadavky, jako je vyšší jmenovité zatížení, moment setrvačnosti může být upraven na požádání. Další informace parametrů na vyžádání. Práva na technické změny a tiskové chyby jsou vyhrazeny. Teoretická nosnosti našich stolů je jednoznačně vyšší. Obecně platí: pro dlouhou životnost a přesnost, rozhodujícím faktorem je nejen jmenovitá zátěž, ale spíše velká ložiska o průměru v poměru k velikosti stolu. Hodnoty, které přesvědčí 0 DAT DRAT DRVT DCT DRCT DRLTB DDRCT DRLTH DRLT DRT

12 DRLT NC-otočné stoly s lineárním posuvem flexibilní obrábění osa otáčení, hydrostatická ložiska lineární osa, válečková ložiska NC - otočné stoly s lineárním posuvem a montáží na valivá ložiska Models Demmeler Rotary Linear Table DRLT N = Standardní provedení S = Robustní provedení Střed stolu Střed stolu W = rozsah pohybu l4 * h2 660 l2+w l l3 * Strana stroje b h * Optimální prostor L B Strana stroje Model Model DRLT 200 DRLT 800 DRLT 2500 DRLT 3000 DRLT 4000 DRLT 5000 b l l l l h h Rozměry jsou orientační. L, W v závislosti na koordinaci se zákazníkem. Jiné rozměry na požádání!

13 N Otočný stůl s lineárním posuvem DRLTN DRLTN = Standardní provedení Ø ložiska = Ø pohonu Série DRLTN 200 DRLTN 800 DRLTN 2500 DRLTN 3000 DRLTN 4000 DRLTN 5000 max. nosnost v (t) Rozměry stolu začínaji v (mm) 200x x x x x x5000 Průměr hydro-statický(venkovní, mm) Průměr hydro-statický(středový mm) Průměr hydro-statický(vnitřní mm) Max. rpm v /min (S/S6) 6,8/0,8 4,2/6,7 2,9/4,6 2,3/3,6,8/2,8,4/2,4 Průměr pohonu (mm) Sklopný moment (Nm) Tangenciální moment, upnuté (Nm) Obráběcí točivý moment (Nm) (S/S6) 2.000/ / / / / / W osy (mm) V max. lineární osy (m/min) Lineární síla - síla v ose posuvu (N) Počet vodících lišt Ploché házení na průměru ložiska (mm) 0,05 0,05 0,05 0,05 0,02 0,025 Soustřednost na střed (mm) 0,005 0,005 0,005 0,005 0,005 0,005 V závislosti na příslušné kontrole je přesnost polohování až ±. Upravené požadavky, jako je vyšší jmenovité zatížení, moment setrvačnosti může být upraven na požádání. Další informace parametrů na vyžádání. Práva na technické změny a tiskové chyby jsou vyhrazeny. S Otočný stůl s lineárním posuvem DRLTS DRLTS = Robustní provedení Ø ložiska = Ø pohonu Série DRLTS 200 DRLTS 800 DRLTS 2500 DRLTS 3000 DRLTS 4000 DRLTS 5000 max. nosnost v (t) Rozměry stolu začínaji v (mm) 200x x x x x x5000 Průměr hydro-statický(venkovní, mm) Průměr hydro-statický(středový mm) Průměr hydro-statický(vnitřní mm) Max. rpm v /min (S/S6) 6,8/0,8 3,4/5,4 2,4/3,8,9/3,0,4/2,2,/,7 Průměr pohonu (mm) Sklopný moment (Nm) Tangenciální moment, upnuté (Nm) Obráběcí točivý moment (Nm) (S/S6) 2.000/ / / / / / W osy (mm) V max. lineární osy (m/min) Lineární síla - síla v ose posuvu (N) Počet vodících lišt Ploché házení na průměru ložiska (mm) 0,05 0,05 0,05 0,05 0,02 0,025 Soustřednost na střed (mm) 0,005 0,005 0,005 0,005 0,005 0,005 V závislosti na příslušné kontrole je přesnost polohování až ±. Upravené požadavky, jako je vyšší jmenovité zatížení, moment setrvačnosti může být upraven na požádání. Další informace parametrů na vyžádání. Práva na technické změny a tiskové chyby jsou vyhrazeny Teoretická nosnosti našich stolů je jednoznačně vyšší. Obecně platí: pro dlouhou životnost a přesnost, rozhodujícím faktorem je nejen jmenovitá zátěž, ale spíše velká ložiska o průměru v poměru k velikosti stolu. DAT DRAT DRVT DCT DRCT DRLTB DDRCT DRLTH 2 3 DRT DRLT

14 DRLTH Hydrostatická ložiska v lineárních posuvech nechte Vaše obrobky plavat osa otáčení, hydrostatická ložiska lineární osa hydrostatická ložiska NC-otočné stoly s hydrostatickými ložisky Modely DRLTH = Hydrostatické Demmeler Rotary Linear Table Hydrostatické v lineárních posuvech Rozsáhlé hydrostatické vedení bez opotřebení Nejlepší útlumové vlastnosti umožňují delší život nástrojů a nejvyšší kvalitu zpracování Hydrostatické zasouvání Hydraulické upínání v lineární a rotační ose Nejvyšší tuhost celého systému Velmi robustní a široké vedení. Spolehlivá ochrana před nečistotami a hydrostatiky emulze prostřednictvím dvou samostatných desek.

15 H Otočné stoly s hydrostatickými ložisky DRLTH Série DRLTH 800 DRLTH 2500 DRLTH 3000 DRLTH 4000 DRLTH 5000 max. nosnost v (t) Rozměry stolu začínaji v (mm) 800x x x x x5000 Průměr hydro-statický(venkovní, mm) Průměr hydro-statický(středový mm) Průměr hydro-statický(vnitřní mm) Max. rpm v /min (S/S6) 3,4/5,4 2,4/3,8,9/3,0,4/2,2,/,7 Průměr pohonu (mm) Sklopný moment (Nm) Tangenciální moment, upnuté (Nm) Obráběcí točivý moment (Nm) (S/S6) 32000/ / / / / W osy (mm) V max. lineární osy (m/min) Lineární síla - síla v ose posuvu (N) Počet vodících lišt Ploché házení na průměru ložiska (mm) 0,05 0,05 0,05 0,02 0,025 Soustřednost na střed (mm) 0,005 0,005 0,005 0,005 0,005 V závislosti na příslušné kontrole je přesnost polohování až ±. Upravené požadavky, jako je vyšší jmenovité zatížení, moment setrvačnosti může být upraven na požádání. Další informace parametrů na vyžádání. Práva na technické změny a tiskové chyby jsou vyhrazeny Teoretická nosnosti našich stolů je jednoznačně vyšší. Obecně platí: pro dlouhou životnost a přesnost, rozhodujícím faktorem je nejen jmenovitá zátěž, ale spíše velká ložiska o průměru v poměru k velikosti stolu. DCT DRCT DRAT DRVT DAT Nosnost stolu až 500 tun! 4 5 DRT DRLT DRLTH DRLTB DDRCT

16 DRTB Headline Otočný stůl... s valivými ložisky přesné a rychlé osa otáčení, valivá ložiska NC-otočný stůl s valivými ložisky Modely Demmeler Rotary Table Bearing DRTB Dostupné pro modely 200, 800 and 2500 Vynikající poměr ceny a výkonu Nízké nároky na údržbu Vysoce odolná konstrukce s válečkovými ložisky zajišťuje dlouhou životnost Model DRTB 200 DRTB 800 DRTB 2500 b l h h Rozměry jsou orientační. L, W v závislosti na koordinaci se zákazníkem. Jiné rozměry na požádání h2 l Strana stroje b h B Strana stroje Model L

17 NC-otočné stoly s valivými ložisky DRTB Série DRTB 200 DRTB 800 DRTB 2500 max. nosnost v (t) Rozměry stolu začínaji v (mm) 200x x x2500 Průměr ložiska (venkovní / mm) Max. rpm v /min (S/S6) 6,8/0,8 4,2/6,7 2,9/4,6 Průměr pohonu (mm) Sklopný moment (Nm) Tangenciální moment, upnuté (Nm) Obráběcí točivý moment (Nm) (S/S6) 2.000/ / / Ploché házení na průměru ložiska (mm) 0,05 0,05 0,05 Soustřednost na střed (mm) 0,005 0,005 0,005 V závislosti na příslušné kontrole je přesnost polohování až ±. Upravené požadavky, jako je vyšší jmenovité zatížení, moment setrvačnosti může být upraven na požádání. Další informace parametrů na vyžádání. Práva na technické změny a tiskové chyby jsou vyhrazeny Teoretická nosnosti našich stolů je jednoznačně vyšší. Obecně platí: pro dlouhou životnost a přesnost, rozhodujícím faktorem je nejen jmenovitá zátěž, ale spíše velká ložiska o průměru v poměru k velikosti stolu DRLTH DRLTB DDRCT DCT DRCT DRAT DRVT DAT 6 7 DRLT DRT

18 DRLTB ne Otočný... stůl s valivými ložisky a lineárním posuvem - přesný, rychlý a flexibilní osa otáčení, valivá ložiska lineární osa, valivá ložiska NC-otočný stůl s valivými ložisky Model Demmeler Rotary Linear Table DRLTB = Ložisko Všechny modely jsou k dispozici také s osvědčeným lineárním posuvem Demmeler Jednotný nosný systém Vynikající poměr ceny a výkonu Nízké nároky na údržbu Vysoce robustní ložiska zajišťují dlouhou životnost Model DRLTB 200 DRLTB 800 DRLTB 2500 b l l l h h Rozměry jsou orientační. L, W v závislosti na koordinaci se zákazníkem. Jiné rozměry na požádání Střed stolu Střed stolu W = rozsah pohybu l4 * h2 660 l2+w l l3 * Strana stroje b h * Optimální prostor L B Strana stroje Model

19 NC-otočné stoly s valivými ložisky a lineárním posuvem DRLTB Série DRLTB 200 DRLTB 800 DRLTB 2500 max. nosnost v (t) Rozměry stolu začínaji v (mm) 200x x x2500 Průměr ložiska (venkovní / mm) Max. rpm v /min (S/S6) 6,8/0,8 4,2/6,7 2,9/4,6 Průměr pohonu (mm) Sklopný moment (Nm) Tangenciální moment, upnuté (Nm) Obráběcí točivý moment (Nm) (S/S6) 2.000/ / / W osy (mm) V max. lineární osy (m/min) Lineární síla - síla v ose posuvu (N) Počet vodících lišt Ploché házení na průměru ložiska (mm) 0,05 0,05 0,05 Soustřednost na střed (mm) 0,005 0,005 0,005 V závislosti na příslušné kontrole je přesnost polohování až ±. Upravené požadavky, jako je vyšší jmenovité zatížení, moment setrvačnosti může být upraven na požádání. Další informace parametrů na vyžádání. Práva na technické změny a tiskové chyby jsou vyhrazeny Teoretická nosnosti našich stolů je jednoznačně vyšší. Obecně platí: pro dlouhou životnost a přesnost, rozhodujícím faktorem je nejen jmenovitá zátěž, ale spíše velká ložiska o průměru v poměru k velikosti stolu DRLTH DRLTB DDRCT DCT DRCT DRAT DRVT DAT 8 9 DRLT DRT

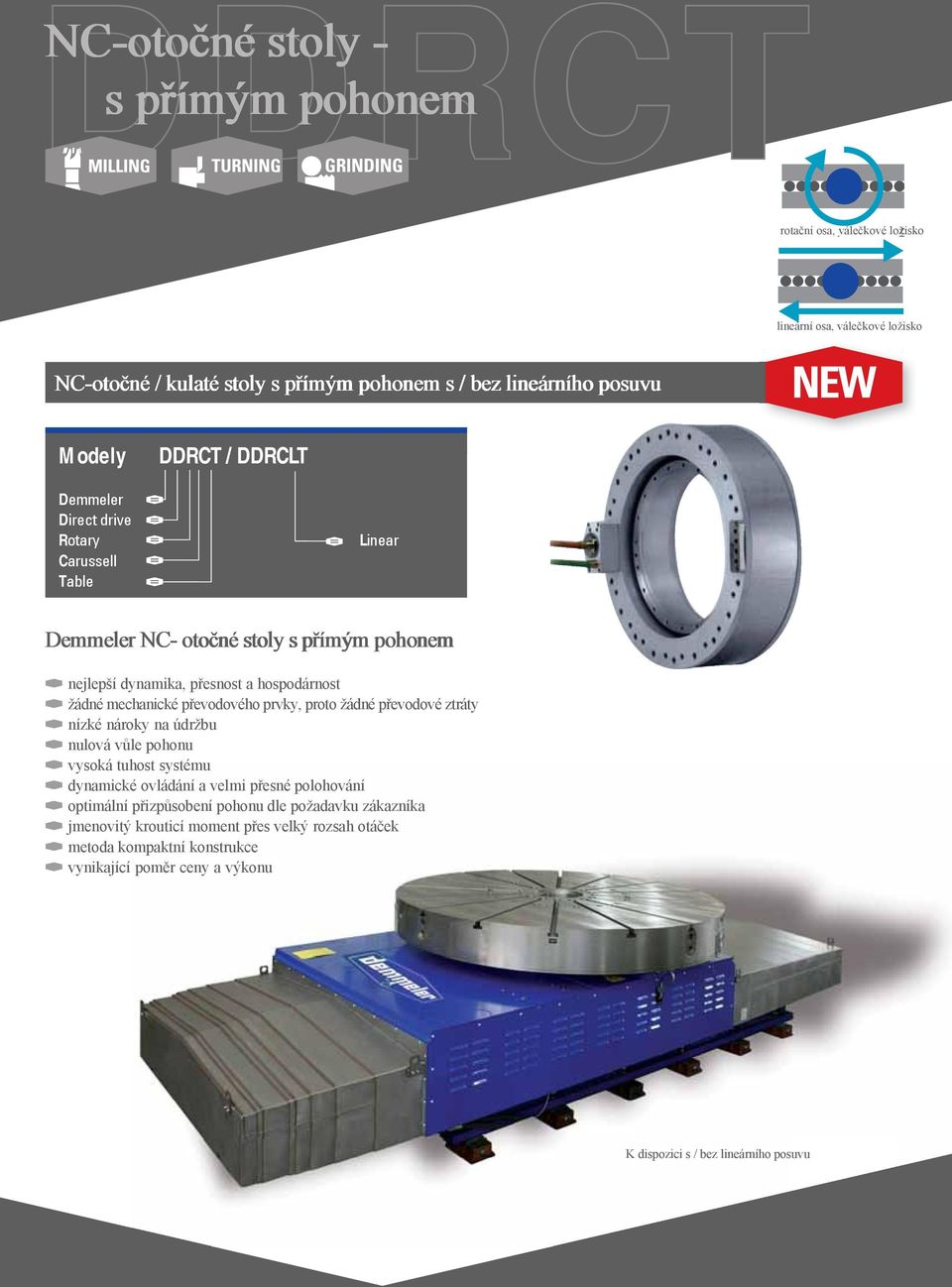

20 DDRCT NC-otočné stoly - s přímým pohonem rotační osa, yválečkové ložisko g lineární osa, válečkové ložisko NC-otočné / kulaté stoly s přímým pohonem s / bez lineárního posuvu Modely DDRCT / DDRCLT Demmeler Direct drive Rotary Carussell Table Linear Demmeler NC- otočné stoly s přímým pohonem nejlepší dynamika, přesnost a hospodárnost žádné mechanické převodového prvky, proto žádné převodové ztráty nízké nároky na údržbu nulová vůle pohonu vysoká tuhost systému dynamické ovládání a velmi přesné polohování optimální přizpůsobení pohonu dle požadavku zákazníka jmenovitý krouticí moment přes velký rozsah otáček metoda kompaktní konstrukce vynikající poměr ceny a výkonu K dispozici s / bez lineárního posuvu

21 NC-Otočné/kulaté stoly s přímým pohonem DDRC(L)T Série DDRC(L)T 500 DDRC(L)T 800 DDRC(L)T 400 max. nosnost v (t) 2,5 5 0 Rozměry stolu v (mm) Max. rpm v /min (S/S6) Obráběcí točivý moment (Nm) Sklopný moment (Nm) Tangenciální moment, upnuté (Nm) Ploché házení na průměru ložiska (mm) 0,05 0,05 0,05 Soustřednost na střed (mm) 0,005 0,005 0,005 Linearní posuv (volitelný) W osy (mm) V max. lineární osy (m/min) Lineární síla - síla v ose posuvu (N) Počet vodících lišt V závislosti na příslušné kontrole je přesnost polohování až ±. Upravené požadavky, jako je vyšší jmenovité zatížení, moment setrvačnosti může být upraven na požádání. Další informace parametrů na vyžádání. Práva na technické změny a tiskové chyby jsou vyhrazeny Teoretická nosnosti našich stolů je jednoznačně vyšší. Obecně platí: pro dlouhou životnost a přesnost, rozhodujícím faktorem je nejen jmenovitá zátěž, ale spíše velká ložiska o průměru v poměru k velikosti stolu 2 V závislosti na maximu výkonu a maximální rychlosti Speciální model: Robustní provedení do 20t Speciální konstrukce jsou k dispozici na vyžádání, v závislosti na momentu setrvačnosti a požadovanému zrychlení času, s nosnosti až 20t. DCT DRCT DAT DRAT DRVT Nejlepší dynamika na středu točivého momentu 20 2 DRT DRLT DRLTH DRLTB DDRCT

22 DRCT NC kulatém otočném stolu zvýšíte rychlost! osa otáčení, hydrostatická ložiska NC-otočné kulaté stoly D(R)CT Model DCT / DRCT Demmeler Carussell Table Rotary Typ DCT pro soustružení a broušení Interpolací rotační osy s typovým DRCT také umožňuje přesné umístění a umožňuje frézování Demmeler dva pohony pro vysoký krouticí moment obrábění Zatížení možné až do 200 t V závislosti na požadovaném momentu, verze s nebo bez převodovky Demmeler použití v praxi: profesionální soustružení Demmeler v provozu: Umístění

23 max. hnací silou 2 x 20 KW (40 KW) do 2 x 05 KW (20 KW) max. velikosti stolu od Ø 2000 mm do Ø 8000 mm max. rychlost do 250 /min NC-Otočné / kulaté stoly D(R)CT Série D(R)CT 200 D(R)CT 800 D(R)CT 2500 D(R)CT 3000 D(R)CT 4000 D(R)CT 5000 max. nosnost v (t) Rozměry stolu v (mm) Průměr ložiska (venkovní / mm) Průměr ložiska (středový / mm) Průměr ložiska (vnitřní / mm) Max. rpm v /min 20 / / / / 5 40 / / 60 Průměr pohonu (mm) Sklopný moment (Nm) Tangenciální moment, upnuté (Nm) Obráběcí točivý moment (Nm) (S/S6) 2.000/ / / / / / max. schopnost rotační osy (kw) 2x40 (80) 2x5 (02) 2x78 (56) 2x78 (56) 2x05 (20) 2x05 (20) Ploché házení na průměru ložiska (mm) 0,05 0,05 0,05 0,05 0,02 0,025 Soustřednost na střed (mm) 0,005 0,005 0,005 0,005 0,005 0,005 V závislosti na příslušné kontrole je přesnost polohování až ±. Upravené požadavky, jako je vyšší jmenovité zatížení, moment setrvačnosti může být upraven na požádání. Další informace parametrů na vyžádání. Práva na technické změny a tiskové chyby jsou vyhrazeny Teoretická nosnosti našich stolů je jednoznačně vyšší. Obecně platí: pro dlouhou životnost a přesnost, rozhodujícím faktorem je nejen jmenovitá zátěž, ale spíše velká ložiska o průměru v poměru k velikosti stolu 2 V závislosti na maximu výkonu a maximální rychlosti DCT DRCT DRAT DRVT DAT Max. výstup do cca. 200 KW vysoký točivý moment DRT DRLT DRLTH DRLTB DDRCT

24 DRLCT NC-otočné / kulaté stoly s lineárním posuvem osa otáčení, hydrostatická ložiska lineární osa, valivá ložiska Polohovací otočný / kulatý stůl s lineárním posuvem D(R)LCT Modely Demmeler Carussell Linear Table DCLT / DRCLT Rotary Dimenzování lineární vedení Typ DCLT pro soustružení a broušení Interpolací rotační osy s typovým DRCLT také umožňuje přesné umístění a umožňuje frézovýní Demmeler dva pohony pro vysoký krouticí moment obrábění Zatížení možné až do 200 t V závislosti na požadovaném momentu, verze s nebo bez převodovky Výstup Kroutící moment v Nm Nm : Nm :_25 Rychlost stolu in /min. 7 kw 50 kw 25 kw Výstup v kw Příkladné schéma jednotky. Provedení dle požadavků zákazníka.

25 max. hnací síla 2 x 20 KW (40 KW) do 2 x 05 KW (20 KW) max. velikosti stolu od Ø 2000 mm do Ø 8000 mm max. rychlost do 250 /min Polohovací otočný / kulatý stůl s lineárním posuvem D(R)CLT Série D(R)CLT 200 D(R)CLT 800 D(R)CLT 2500 D(R)CLT 3000 D(R)CLT 4000 D(R)CLT 5000 max. nosnost v (t) Rozměry stolu v (mm) Průměr hydrostat. ložiska (venkovní / mm) Průměr hydrostat. ložiska (středový / mm) Průměr hydrostat. ložiska (vnitřní / mm) Max. rpm v /min 20 / / / / 5 40 / / 60 Průměr pohonu (mm) Sklopný moment (Nm) Tangenciální moment, upnuté (Nm) Obráběcí točivý moment (Nm) (S2 /S6) 2.000/ / / / / / Max. schopnost rotační osy (kw) 2x40 (80) 2x5 (02) 2x78 (56) 2x78 (56) 2x05 (20) 2x05 (20) W osy (mm) V max. lineární osy (m/min) Lineární síla - síla v ose posuvu (N) Počet vodících lišt Ploché házení na průměru ložiska (mm) 0,05 0,05 0,05 0,05 0,02 0,025 Soustřednost na střed (mm) 0,005 0,005 0,005 0,005 0,005 0,005 V závislosti na příslušné kontrole je přesnost polohování až ±. Upravené požadavky, jako je vyšší jmenovité zatížení, moment setrvačnosti může být upraven na požádání. Další informace parametrů na vyžádání. Práva na technické změny a tiskové chyby jsou vyhrazenynejlepší dynamikana středu točivého momentu Teoretická nosnosti našich stolů je jednoznačně vyšší. Obecně platí: pro dlouhou životnost a přesnost, rozhodujícím faktorem je nejen jmenovitá zátěž, ale spíše velká ložiska o průměru v poměru k velikosti stolu DRAT DRVT DAT DCT DRCT 2 V závislosti na maximu výkonu a maximální rychlosti Max. výstup do cca. 200 KW vysoký točivý moment DRT DRLT DRLTH DRLTB DDRCT

26 DRAT S náklonem na maximální výkon osa otáčení, hydrostatická ložiska osa otáčení, valivá ložiska NC-otočné stoly / NC-otočné stoly s lineárním posuvem a naklápěním Modely DRAT / DRALT Demmeler Rotary Angle Table Linear Hlavní použití je zpracování rotorů center pro větrné elektrárny a podobných součástek Standardní nastavení úhlu až 0 (na přání až do 90 ) Osvědčený princip s přidáním serva Také dostupné bez přidání Sklopné stoly DRA(L)T Úhel pohybu až 90 Série DRA(L)T 2500 DRA(L)T 3000 DRA(L)T 4000 max. nosnost v (t) Nastavení úhlu Rozměry stolu začínají v (mm) 2500x x x4000 Průměr hydrostat. ložiska (venkovní / mm) Průměr hydrostat. ložiska (středový / mm) Průměr hydrostat. ložiska (vnitřní / mm) Max. rpm v /min 2,4/3,8,9/3,0,4/2,2 Průměr pohonu (mm) Sklopný moment (Nm) Tangenciální moment, upnuté (Nm) Max. moment setrvačnosti obrobku (mm) W osy (mm) V max. lineární osy (m/min) Lineární síla - síla v ose posuvu (N) Počet vodících lišt V závislosti na příslušné kontrole je přesnost polohování až ±. Upravené požadavky, jako je vyšší jmenovité zatížení, moment setrvačnosti může být upraven napožádání. Další informace parametrů na vyžádání. Práva na technické změny a tiskové chyby jsou vyhrazeny Úhel pohybu až 90 - možné na požádání

27 DRVT NC-Svistlé otočné stoly Modely DRVT Demmeler Rotary Vertical Table Nastavení a obrábění na svislé stolu Jmenovité zatížení až 00t možné Velikost stolu až cca mm Optimální odvod třísek Stabilní ložisko NC-Svislé otočné stoly Série DRVT 200 DRVT 800 DRVT 2500 DRVT 3000 DRVT 4000 DRVT 5000 max. nosnost v (t) Rozměry stolu začínají v (mm) 200x x x x x x6500 Průměr ložiska (mm) Max. rpm v /min 6,8/0,8 4,2/6,7 2,9/4,6 2,3/3,6,8/2,8,4/2,4 Průměr pohonu (mm) Sklopný moment (Nm) Tangenciální moment, upnuté (Nm) Obráběcí točivý moment (Nm) (S2 /S6) 2.000/ / / / / / Ploché házení na průměru ložiska (mm) 0,02 0,02 0,025 0,025 0,03 0,03 Soustřednost na střed (mm) 0,0 0,0 0,0 0,0 0,0 0,0 V závislosti na příslušné kontrole je přesnost polohování až ±. Upravené požadavky, jako je vyšší jmenovité zatížení, moment setrvačnosti může být upraven na požádání. Další informace parametrů na vyžádání. Práva na technické změny a tiskové chyby jsou vyhrazeny Teoretická nosnosti našich stolů je jednoznačně vyšší. Obecně platí: pro dlouhou životnost a přesnost, rozhodujícím faktorem je nejen jmenovitá zátěž, ale spíše velká ložiska o průměru v poměru k velikosti stolu DCT DRCT DRAT DRVT DAT Nejvyšší přesnost - v jakékoliv poloze DRT DRLT DRLTH DRLTB DDRCT

28 DAT Houpací stoly horizontální upnutí, horizontální obrábění Houpací stoly Model DAT Demmeler Angle Table Demmeler houpací stoly umožňují pohodlné upínání obrobků na vodorovnou plochu stolu Obrábění ve svislé poloze stolu Optimální odvod třísek Provedení podle vašich požadavků Rozměry a nosnost na přání

29 Různé typy stolů... rozhodněte se: Verze stolů T-drážky v různých šířkách Středové drážky jsou navrženy s nejvyšší přesností V zásadě mohou být drážky upraveny podle požadavků zákazníka Kulaté stolní desky, např. pro rotační / kulaté stoly s hvězdou ve tvaru štěrbin a s drážkama Demmeler 3D-upínací systém pro obrábění v akci Pracovní desky s rastrem vyhovující pro 3Dupínací systém obrábění Provedení otvorů Rotační enkodér / Měřicí systém Otočné zařízení Inkrementální měřící systémy Absolutní měřicí systémy Různé úrovně přesnosti, např. úhlový snímač RON 886C (Přesnost / Line count: 36000) K dispozici pro různé kontroly na vyžádání Doplňkové upínací vozíky Indexování, podporu a upínací prostředky Centrální otvor je k dispozici, v závislosti na celkové velikosti otočného stolu:-různé průměry jsou možné, dokonce i velké průměry na vyžádání. Hřídele lze promítat pomocí otočného stolu a do základu Lineární posuvy mohou být vybaveny dalšími upínacími vozíků Pro maximální účinnost obrábění Elektrické do00a Hydraulické Pneumatické Vakuové Možnost kombinací další podpůrné a upínací zařízení pro větší stabilitu a přesnost stůl s jednotkami foukání vzduchu možnost přenosu velkých tečných momentů DAT Speciální provedení Na požádání DRAT DRVT DCT DRCT Komponenty a doplňky aby odpovídaly vašim potřebám DRT DRLT DRLTH DRLTB DDRCT

30 Kompetence v oblasti servisu od Demmeler... Přátelský Z důvodu spolehlivého návrhu a konstrukci našich výrobků vyžaduje jen minimální údržbu a zákaznický servis. Krátká doba odpovědi Zkušený a kompetentní Podpora a poradenstvípři uvedení do provozu v objektu zákazníka Opravy vadných dílů na místě u našich servisních techniků Odolnost Celosvětově - náhradní díly, dodávky a servis
