Pánevní C-svorka. Nástroj pro emergentní stabilizaci nestabilních poranění a zlomenin pánevního kruhu ( zranění typu C ).

Transkript

1 Pánevní C-svorka. Nástroj pro emergentní stabilizaci nestabilních poranění a zlomenin pánevního kruhu ( zranění typu C ). Technický návod Nástroje a implantáty schválené nadací AO Foundation

2

3 Obsah Úvod Přehled vlastností 2 Indikace a kontraindikace 4 Operační postup Příprava 5 Přístup 8 Aplikace 10 Pooperační péče 13 Demontáž a čištění 14 Další informace Implantáty a nástroje 16 Literatura 18 Kontrola rentgenovým zesilovačem Varování Tento popis pro aplikaci instrumentária nestačí. Při použití těchto nástrojů se důrazně doporučuje instruktáž zkušeného chirurga. Synthes 1

4 Přehled vlastností Popis Pánevní C-svorka je nástrojem pro emergentní fixaci nestabilních poranění a zlomenin pánevního kruhu. Nestabilní zlomeniny pánevního kruhu bývají doprovázeny masivní ztrátou krve, která může vést k terminálnímu šoku. Pánevní C-svorka umožňuje rychlou repozici a fixaci těchto zlomenin. Je tak neocenitelným nástrojem ke zvládnutí šokové reakce bez toho, že by omezovala či zpožďovala následnou diagnostiku a terapii. 7 Pánevní C-svorka nepostihuje vzácné případy s životu nebezpečným tepenným krvácením. Přesto zastavení doprovodného žilního krvácení samotnou mechanickou stabilizací, případně doplněnou o bandáž pánve, umožňuje získat dostatek času pro definitivní kontrolu krvácení či arteriální embolizaci. Pánevní C-svorka se skládá z kolejnic a ramen s aretačním mechanizmem. To umožňuje lineární posun ramen. Pánevní C-svorku lze použít pouze v kombinaci s uvedenými kanylovanými hřeby. Vlastnosti a výhody Zajišťuje rychlou a efektivní kompresi a stabilizaci zlomenin nebo luxací, a tím kontroluje krvácení v oblasti nestabilního zadního pánevního kruhu. Získává čas pro následné diagnostické a terapeutické procedury. Pacient ošetřený C-svorkou se vejde do CT-tunelu. C-svorka neomezuje přístup k břišní krajině, do pánve či k proximál nímu femuru. Aplikaci pánevní C-svorky lze provést i mimo operační sál, např. v resuscitační místnosti nebo na rtg stole. MR je možná: C-svorka je vyrobena z neželezných materiálů Synthes Pánevní C-svorka Technický návod

5 Zlomeniny sakra nebo ruptury sakroiliakálního kloubu jsou často doprovázeny krvácením z povrchu zlomenin a z cév plexus presacralis. Aplikace pánevní C-svorky může u těchto případů zachránit život. Přímá transverzální komprese sakroiliakálního kloubu působí preventivně proti krvácení z povrchu zlomenin a z plexus presacralis. Nasazenou pánevní C-svorka umožňuje dostatečný přístup pro laparotomii nebo tamponádu. 3 7 Popis: 1 Vnitřní kolejnice 2 Vnější kolejnice 3 Horní ramena 4 Spodní ramena 5 Pouzdra se závitem 6 Kanylované hřeby (190 mm nebo 210 mm) 7 Postranní západky 8 Horní západky 9 Aretační pojistky 4 Synthes 3

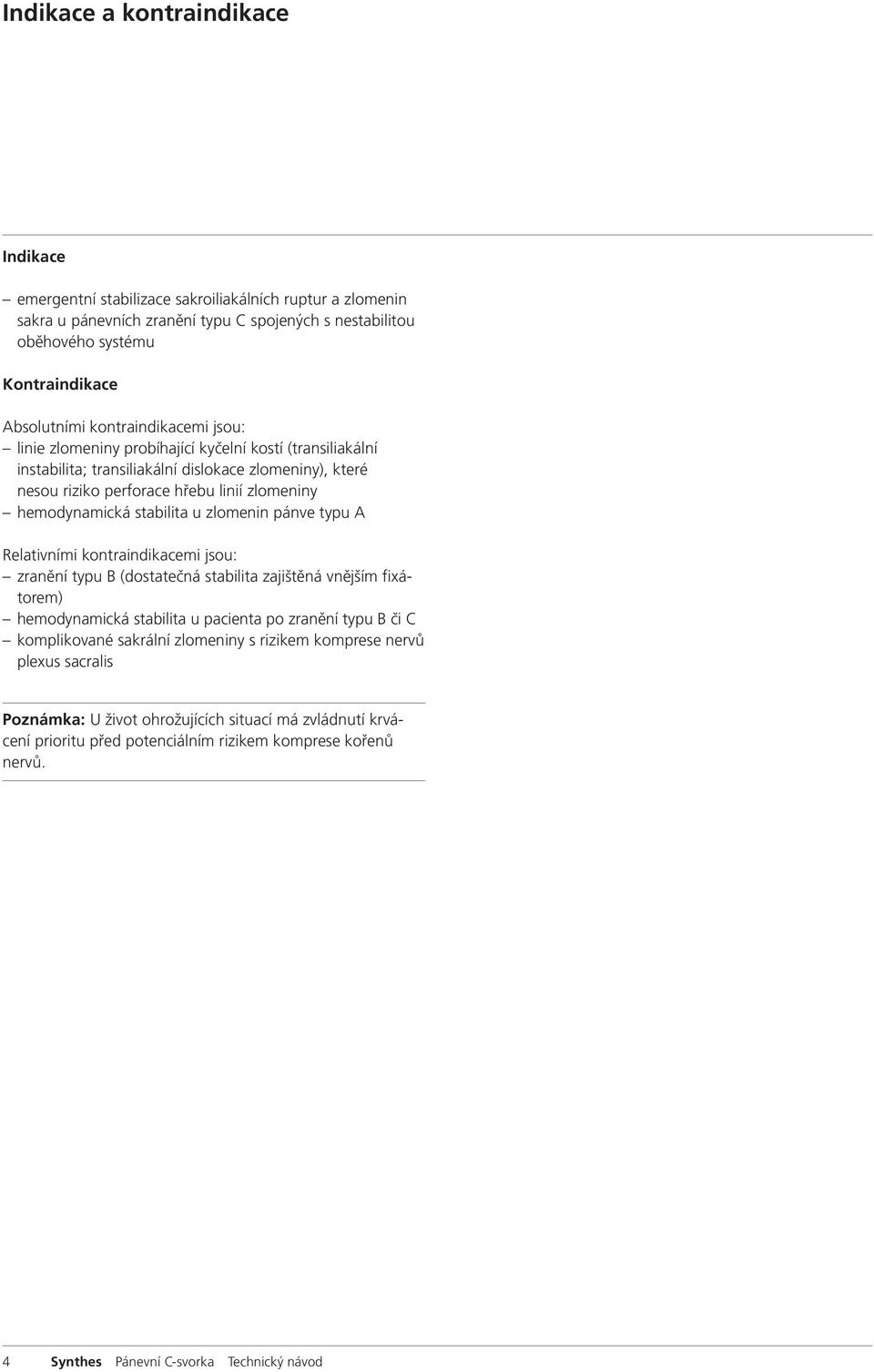

6 Indikace a kontraindikace Indikace emergentní stabilizace sakroiliakálních ruptur a zlomenin sakra u pánevních zranění typu C spojených s nestabilitou oběhového systému Kontraindikace Absolutními kontraindikacemi jsou: linie zlomeniny probíhající kyčelní kostí (transiliakální instabilita; transiliakální dislokace zlomeniny), které nesou riziko perforace hřebu linií zlomeniny hemodynamická stabilita u zlomenin pánve typu A Relativními kontraindikacemi jsou: zranění typu B (dostatečná stabilita zajištěná vnějším fixátorem) hemodynamická stabilita u pacienta po zranění typu B či C komplikované sakrální zlomeniny s rizikem komprese nervů plexus sacralis Poznámka: U život ohrožujících situací má zvládnutí krvácení prioritu před potenciálním rizikem komprese kořenů nervů. 4 Synthes Pánevní C-svorka Technický návod

7 Operační postup 1 Předoperační příprava Nástroj Sada pánevní C-svorky Sada pánevní C-svorky se skládá z nástrojů a implantátů pro emergentní ošetření indikovaných typů zlomenin. Spodní část síta Vario je určena pro pánevní C-svorku a volitelné kleště. Horní vložka je pro kanylované šrouby o dvou délkách a zbývající nástroje. Kompletní sada sterilní pánevní C-svorky by měla být vždy připravena k použití v resuscitační místnosti. Podle typu zranění nemusí být orientační body v pánevní oblasti zraněné osoby zřetelné. Při pochybnostech o anatomických poměrech použijte při aplikaci pánevní C-svorky rtg zesilovač. Předoperační příprava Rtg snímek pánve v předozadní projekci (AP), v případě nutnosti šikmá projekce (vstup a výstup) nebo CT. Poloha pacienta musí umožňovat intraoperativní rtg kontrolu v předozadní, vstupní a výstupní projekci. Mějte k dispozici rtg zesilovač. Poloha pacienta Pacienta položte naznak. Při přípravě pacienta dezinfikujte proximální část femuru a hýždě a pokryjte je sterilními rouškami. K usnadnění repozice se doporučuje volné rouškování končetiny na straně zranění. Pečlivě zarouškujte genitální oblast. Synthes 5

8 Příprava pánevní C-svorky Stlačením bočních západek rozevřete spodní ramena. Tím se pánevní C-svorka připraví k použití. (a) Poznámka: Horní i spodní ramena držte oběma rukama a ujistěte se, že jsou spodní ramena zajištěna v plně rozevřené pozici bočními západkami. (a) Zatlačte na horní západky a současně roztáhněte horní ramena. (b) Poznámka: Maximální roztažení ramen je výhodné pro bezpečnou a snadnou aplikaci svorky. (b) 6 Synthes Pánevní C-svorka Technický návod

9 Kanylované hřeby o zvolené délce zašroubujte lehkým otáčením do pouzder se závity. (c) Malý zub na špičce hřebu umožní lepší uchycení v kosti. (c) Horní západky na pánevní C-svorce se mohou zajistit aretačními pojistkami. Ujistěte se, že jsou západky při aplikaci pánevní C-svorky odjištěny, jinak nedosáhnete žádné nebo slabé komprese Odjištěno 2 Zajištěno Synthes 7

10 2 Určení místa pro zavedení hřebu Nástroj Vodící rukojeť pro Kirschnerův drát o průměru 2,5 mm Incizi proveďte v průsečíku, kde se kříží prodloužení osy femuru z vrcholu trochanteru major s vertikální čarou vedenou ze spina iliaca anterior superior dorzálním směrem (viz obrázek). Pokud je orientace obtížná, použijte rtg zesilovač. Tvar vnější strany kyčle se mění na úrovni iliosakrálního kloubu. V emergentních situacích se může výsledná jamka využít jako relativně bezpečný referenční bod. Pro pevné ukotvení se musí pánevní C-svorka umístit do úrovně iliosakrálních kloubů. Palpace tupým nástrojem, jakým je vodící rukojeť pro Kirschnerův drát, umožňuje snadnou identifikaci tohoto místa i v silně oteklé měkké tkáni. Poznámky: Pokud jsou hřeby zavedeny ventrálně od správné pozice, je zde riziko perforace kyčle, což může vést k poškození orgánů. Umístění hřebů příliš dorzálně může vést k poškození gluteálních nervů a cév. Zavedení hřebů příliš distálně je nebezpečné pro nervus ischiadicus a gluteální cévy v sulcus ischiadicus. U osteoporotické kosti může špatné umístění hřebu kombinované s nadměrnou kompresí vyústit v nežádoucí penetraci hřebu. 8 Synthes Pánevní C-svorka Technický návod

11 3 Zavedení Kirschnerova drátu Nástroje Vodící rukojeť pro Kirschnerův drát o průměru 2,5 mm Kirschnerův drát o průměru 2,5 mm s trokarovou špičkou, délka 280 mm Nástrčkový klíč o průměru 11 mm s kladivem Po určení místa pro zavedení hřebu lze vodící rukojetí zavést Kirschnerův drát (pouze na nezraněné straně). Drát zatlučte do kosti lehkými údery kladivem na nástrčkovém klíči. Kirschnerův drát zajistí přesné umístění kanylovaného hřebu a zabrání jeho sklouznutí. Poznámka: Nevhodně umístěný Kirschnerův drát může být odstraněn kleštěmi s plochým nosem či štípacími kleštěmi. Synthes 9

12 4 Aplikace pánevní C-svorky Nástroje Pánevní C-svorka, kompletní Hřeb pro pánevní C-svorku, kanylovaný, krátký, délka 190 mm Hřeb pro pánevní C-svorku, kanylovaný, dlouhý, délka 210 mm Ráčnový klíč o průměru 11 mm Štípací kleště na dráty, velké, pákové, délka 220 mm Po zavedení Kirschnerova drátu na nezraněné straně na něj nasuňte kanylovaný hřeb pánevní C-svorky. Ujistěte se, že špička hřebu pevně drží v kosti. Druhý hřeb pak umístěte na poraněné straně (zde není Kirschnerův drát nutný). Poznámka: U případů s velkou dislokací pánve může tah za končetinu, vnitřní rotace a samotná laterální komprese zlepšit repozici a usnadnit aplikaci pánevní C-svorky. 11 Synthes Pánevní C-svorka Technický návod

13 Alternativa: Oba hřeby se mohou zavést současně. Abyste to provedli, sejměte ze svorky jedno boční rameno. Po správném zavedení obou hřebů můžete rameno nasadit zpět na kolejnici a dosáhnout komprese podle níže popsaného postupu. Pokud jsou oba hřeby správně zavedeny, ručně stlačte horní části ramen k sobě (a) a zajistěte konečnou fixaci zašroubováním závitových pouzder ráčnovým klíčem (b). Kirschnerův drát můžete nyní zakrátit štípacími kleštěmi nebo odstranit. Po dokončení aplikace pánevní C-svorky zkontrolujte fixaci rtg zesilovačem nebo na rtg snímku (pánevní AP projekce) a hřeby obložte měkkým krytím. (a) Poznámka: Aretační pojistky umožňují zajištění všech horních západek. Zajištěním předejdete nechtěné ztrátě komprese při pohybu pánevní C-svorkou. (b) Synthes 11

14 Jakmile je pánevní C-svorka aplikována, může být pootočena kaudálně nebo kraniálně, např. pro laparotomii nebo angiografii. Poznámka: Doporučujeme umístit mezi C-svorku a pacienta měkkou podušku, například roušku. Pánevní C-svorku nepoužívejte na zvedání pacienta. 11 Synthes Pánevní C-svorka Technický návod

15 5 Pooperační péče Předozadní rtg snímek, CT v případě nutnosti, zřídka i šikmé projekce po aplikaci pánevní C-svorky a při dalším sledování pacienta. Nepoužívejte pánevní C-svorku ke zvedání pacienta. Uzavření rány; rozsáhlé incize vyžadují adaptační suturu kůže. Další ošetření a péče o zranění podle polytraumatických protokolů. Místa zavedení hřebů se musí úzkostlivě dezinfikovat a obvazovat. Pokud je nutné pacienta polohovat, v žádném případě se nesmí umístit do polohy na bok, neboť by mohlo dojít k penetraci hřebu příliš hluboko do kosti. 6 Odstranění Odstranění pánevní C-svorky předchází definitivnímu ošetření poranění zadního pánevního kruhu. Synthes 11

16 7 Demontáž pánevní C-svorky 2 Spodní ramena lze sklopit po stlačením bočních západek (1). Pro úplné sejmutí spodních ramen držte boční západky stlačeny a ramena vysuňte z pantů. Horní ramena sejměte z kolejnic současným stlačením horních západek (2) a tahem za ramena. Během toho držte kolejnice, aby nespadly. 2 1 Vnější kolejnice lze sejmout z vnitřní kolejnice stlačením západek na vnějších kolejnicích a tahem za kolejnice. Pouzdra se závitem lze vyšroubovat Synthes Pánevní C-svorka Technický návod

17 8 Čištění Pánevní C-svorka se pro čištění musí rozebrat podle výše uvedeného postupu. Kolejnice, ramena a pouzdra se závitem vyčistěte ručně, např. pomocí kartáče. Pružiny horního ramena se musí čistit malým otvorem. Pokud jsou některé části svorky poškozené, vyměňte je. Po vyčištění namažte závit pouzdra (olejničkou se speciálním olejem Synthes, obj. č ) a svorku sestavte. Bezchybná funkce pánevní C-svorky musí být zkontrolována po každém použití, případně po čištění / sterilizaci. Kompletní sterilní set pánevní C-svorky ponechte připravený k dalšímu použití v resuscitační místnosti. Synthes 11

18 Implantáty a nástroje Hřeb pro pánevní C-svorku, kanylovaný, krátký, délka 190 mm Hřeb pro pánevní C-svorku, kanylovaný, dlouhý, délka 210 mm Kirschnerův drát o průměru 2,5 mm s trokarovou špičkou, délka 280 mm Vodící rukojeť pro Kirschnerův drát o průměru 2,5 mm Ráčnový klíč o průměru 11 mm Nástrčkový klíč o průměru 11 mm s kladivem Štípací kleště na dráty, velké, pákové, délka 220 mm 11 Synthes Pánevní C-svorka Technický návod

19 Sady a síta Kusy Sada pánevní C-svorky v sítě Vario Case Síto Vario Case pro pánevní C-svorku, bez obsahu Pánevní C-svorka, kompletní Hřeb pro pánevní C-svorku, kanylovaný, krátký, délka 190 mm Hřeb pro pánevní C-svorku, kanylovaný, dlouhý, délka 210 mm Ráčnový klíč o průměru 11 mm Nástrčkový klíč o průměru 11 mm s kladivem Štípací kleště na dráty, velké, pákové, délka 220 mm Vodící rukojeť pro Kirschnerův drát o průměru 2,5 mm Kirschnerův drát o průměru 2,5 mm s trokarovou špičkou, délka 280 mm 10 Volitelné nástroje Kleště, s plochým nosem Náhradní díly Vnitřní kolejnice, pro pánevní C-svorku Vnější kolejnice, pro pánevní C-svorku Horní rameno, pro pánevní C-svorku Spodní rameno, pro pánevní C-svorku Pouzdro se závitem, pro pánevní C-svorku Synthes 11

20 Literatura Pohlemann T, Braune C, et al. (2004) Pelvic emergency clamps: anatomic landmarks for a safe primary application. J Orthop Trauma 18(2):102-5 Heini PF, Witt J, Ganz R (1996) The Pelvic C-Clamp for the emergency treatment of unstable pelvic ring injuries. A report on clinical experience of 30 cases. Injury č. 27, vydání 1. Schütz M, Stöckle U, Hoffmann R, Südkamp N, Haas N (1996) Clinical experience with two types of Pelvic C-Clamps for unstable pelvic ring injuries. Injury č. 27, vydání 1. Witschger P, Heini P, Ganz R (1992) Beckenzwinge zur Schockbekämpfung bei hinteren Beckenringverletzungen. Orthopäde 21: Pohlemann T, Culemann U, Gänsslen A, Tscherne H (1996) Die schwere Beckenverletzung mit pelviner Massenblutung: Ermitt lung der Blutungsschwere und klinische Erfahrung mit der Notfallstabilisierung. Unfallchirurg 99: Pohlemann T, Gänsslen A, Hartung S (1997) Beckenverletzungen/Pelvic Injuries, Ergebnisse der multizentrischen Studie der Arbeitsgruppe Becken der AO und DGU/Results of a German Multicentre Study Group. In: Schweiberer L and Tscherne H (ed.) Hefte zu der Unfallchirurgie, Berlin, Heidelberg, New York: Springer 11 Synthes Pánevní C-svorka Technický návod

21 Tscherne H, Pohlemann T (1998) Tscherne Unfallchirurgie Becken und Acetabulum. Berlin, Heidelberg, New York: Springer Buckle R, Browner BD, Morandi M (1995) Emergency Reduction for Pelvic Ring Disruptions and Control of Associated Hemorrhage Using the Pelvic Stabilizer. Techniques in Orthopaedics 9 (4): Pohlemann T, Krettek C, Hoffmann R, Culemann U, Gänsslen (1994) Biomechanischer Vergleich verschiedener Notfallstabilisierungsmassnahmen am Beckenring. Unfallchirurg 97: Gänsslen A, Krettek C, Pohlemann T (2004) Emergency Stabilization with the Pelvic C-Clamp. Eur J Trauma 30:412-9 Rüedi Tp, Murphy WM (2000) AO Principles of Fracture Management. Berlin Heidelberg New York: Springer Synthes 11

22 Poznámky 22 Synthes Pánevní C-svorka Technický návod
