1 MANUÁL K PROGRAMU ENERGETIKA verze A datum Software pro stavební fyziku firmy DEK a.s.

2 Obsah 1 ZPŮSOB ZNAČENÍ PROGRAMU ZPŮSOB ZNAČENÍ MANUÁLU ZMĚNOVÝ LIST MANUÁLU ZMĚNOVÝ LIST PROGRAMU ZÁKLADNÍ ÚDAJE O PROGRAMU O programu Mám problém s přihlášením Základní práce se souborem v programu ENERGETIKA Nabídka SOUBOR v horní liště zobrazení prohlížeče Zobrazení ZADÁNÍ v horní liště zobrazení prohlížeče Zobrazení VÝPOČET v horní liště zobrazení prohlížeče Přehled piktogramů v zobrazení VÝPOČET Zobrazení VÝSLEDKY v horní liště zobrazení prohlížeče Mám problém s odesláním souboru na výpočet Hlášení nestandardních (mám názor) výsledků výpočtů Podílení zpracovatelů na zlepšování programu a manuálu ZPŮSOB ZADÁVÁNÍ PODROBNÝ POPIS POSTUPU ZÁKLADNÍ POPIS ZADÁVÁNÍ VÝPOČTU Konstrukce k nevytápěným prostorům Konstrukce přilehlé k zemině Zadávání výplní Energeticky vztažná plocha Další specifika zadání ZÁKLADNÍ ČLENĚNÍ PRACOVNÍ PLOCHY Pole navigace Základní přehled o rozsahu programu Funkce navigace: Informace o pozici v rámci programu Hlavní pracovní pole Pole kontextové nápovědy Co je formulář a podformulář PODROBNÝ POPIS JEDNOTLIVÝCH FORMULÁŘŮ ZADÁNÍ Software pro stavební fyziku DEK a.s. 2

3 6.3.1 PRINCIPY ZADÁVÁNÍ FORMULÁŘ ZÁKLADNÍ ÚDAJE Způsob výpočtu Identifikační a administrativní údaje Zadání účelu zpracování průkazu Volba referenčního požadavku na budovu Zadání vnější extrémní návrhové teploty Zadání stínění budovy (pro infiltraci) Zadání převažující vnitřní návrhové teploty Výběr způsobu výpočtu tepelných ztrát distribucí Doprovodné údaje k hodnocené budově FORMULÁŘ ZÁKLADNÍ POPIS ZÓNY Zadání referenčního požadavku na zónu Zadání profilu užívání zóny Zadání podlahové plochy zóny Zadání objemu zóny Zadání tepelné kapacity zóny Zadání chlazení a řízeného větrání zóny Zadání účinnosti sdílení a distribuce tepla vytápěné zóny Využití solárních tepelných zisků ve výpočtu potřeby tepla Využití tepelných zisků z umělého osvětlení ve výpočtu potřeby tepla Využití tepelných zisků od zařizovacích předmětů ve výpočtu potřeby tepla Využití tepelných zisků od osob ve výpočtu potřeby tepla Zadání účinnosti sdílení a distribuce chladu chlazené zóny Zahrnutí solárních tepelných zisků do výpočtu potřeby chladu Zahrnutí tepelných zisků z umělého osvětlení do výpočtu potřeby chladu Zahrnutí tepelných zisků od zařizovacích předmětů do výpočtu potřeby chladu Zahrnutí tepelných zisků od osob do výpočtu potřeby chladu Zadání údajů pro výpočet infiltrace Pomocné energie na vytápění zadané v zóně Pomocné energie na chlazení zadané v zóně FORMULÁŘ KONSTRUKCE FORMULÁŘ PLOCHY FORMULÁŘ TEPELNÉ VAZBY FORMULÁŘ POTŘEBA TV FORMULÁŘ TEPLENÉ ZDROJE FORMULÁŘ ZDROJE CHLADU FORMULÁŘ VZDUCHOTECHNIKA FORMULÁŘ OHŘEV TV FORMULÁŘ UMĚLÉ OSVĚTLENÍ FORMULÁŘ OBNOVITELNÉ ZDROJE ENERGIE (OZE) FORMULÁŘ NAVRHOVANÉ OPATŘENÍ Software pro stavební fyziku DEK a.s. 3

4 FORMULÁŘ ANALÝZA ALTERNATIVNÍCH SYSTÉMŮ ZNAČKY A JEDNOTKY SEZNAM POUŽITÝCH OZNAČENÍ VELIČIN SEZNAM LATINSKÉ ABECEDY SEZNAM ŘECKÉ ABECEDY SEZNAM INDEXŮ SEZNAM TECHNICKÝCH NOREM A INFORMACÍ SEZNAM DALŠÍCH PODKLADŮ Software pro stavební fyziku DEK a.s. 4

5 1 ZPŮSOB ZNAČENÍ PROGRAMU Pro způsob přehledného značení verzí programu byl zvolen kód se třemi čísly. Bude-li se měnit něco v programu, bude vždy vydána verze s vyšším číslem. 1. Číslo na první pozici značí doplnění způsobu výpočtů viz kapitola , které jsou nabízeny zpracovateli. 2. Číslo na druhé pozici značí doplnění funkcionality programu. Například doplnění dalšího formuláře pro zadání. 3. Číslo na třetí pozici značí průběžné aktualizace (opravy, menší změny protokolu, zobrazování apod.) Příklad označení verze programu: Každá změna programu bude zaznamenávána se základním přehledem změn na internetových stránkách v sekci technická podpora historie revizí. Software pro stavební fyziku DEK a.s. 5

6 2 ZPŮSOB ZNAČENÍ MANUÁLU Potřeba změn nebo doplnění v manuálu k programu ENERGETIKA může mít kratší cyklus než změny v samotném programu. Z toho důvodu nese manuál označení nejen samotné verze programu, ke které by vydán, ale přídomkem je uvedeno i velké tiskací písmeno. Toto tiskací písmeno značí změnu nebo doplnění manuálu v rámci jedné aktuální verze výpočetního programu ENERGETIKA. Maximální počet změn manuálu k jedné verzi programu je tedy definován počtem písmen latinské abecedy, tedy číslem 26 (vyjma písmen s diakritikou a písmene CH ). Například označení manuálu: D Značí, že manuál byl vydán k verzi programu 2.1.4, a že pro tuto verzi byl počtvrté doplněn nebo změněn, proto verze D. Software pro stavební fyziku DEK a.s. 6

7 3 ZMĚNOVÝ LIST MANUÁLU Každá vydaná nová verze manuálu bude mít přehlednou tabulku (níže) s popsáním změn v manuálu, ke kterým došlo oproti předchozí verzi manuálu. Tato tabulka přispěje k lepší orientaci ve změnách. Změna manuálu může nastat na základě vydání nové verze programu, ale i třeba na základě požadavku na lepší popis funkcionality současné verze programu. Z tohoto důvodu uvítáme možnost, pokud se o připomínky k manuálu s námi podělíte a umožníte tak jeho vývoj viz kapitola 5.6. Kapitola (popř. strana) Verze manuálu: Specifikace změny Verze manuálu: A vydána K dispozici zatím podrobný popis zadání pro formuláře 1 (základní údaje) a 2 (základní popis zóny) a základní kapitoly ohledně práce se souborem a obecně o internetové aplikaci programu ENERGETIKA. V průběhu bude manuál postupně doplňován o další popisy zadávání pro ostatní formuláře. Software pro stavební fyziku DEK a.s. 7

8 4 ZMĚNOVÝ LIST PROGRAMU Ke každé nově vydané verzi programu bude v manuálu přehledná tabulka (níže) s popsáním změn v programu, ke kterým došlo oproti předchozí verzi programu. Tato tabulka přispěje k lepší orientaci ve změnách mezi jednotlivými verzemi programu. Změna verze programu může nastat z mnoha důvodů a novou verzi programu poznáte vždy zobrazením označení aktuální verze při zadávání v programu i v protokolu programu (od verze 1.0.4). Pokud budete mít jakékoliv připomínky k programu (funkcionalita, kontextová nápověda apod.) uvítáme možnost, když se s námi o tyto připomínky podělíte a umožníte tak jeho vývoj viz kapitola 5.6. V případě podezření na nestandardní (Vám podezřelý) výpočet nebo chybu v zobrazení protokolu nebo chybu v některých funkcionalitách při zadávání, se nám také ozvěte viz kapitola 5.5. Pakliže vaše zaslaná připomínka bude oprávněná, zareagujeme na ní vydáním aktualizace programu. Specifikace změn v programu Verze programu: vydána Úprava výpočtu limitů Uem Do celkové dodané energie je nově započtena dle vyhl. 78/2013 Sb. i energie okolního prostředí Upravena citlivost zadání na desetinou čárku Aktualizace zadávacích formulářů. Aktualizace grafického vyjádření. Aktualizace zobrazení protokolu. Verze programu: vydána Opravena chyba, kdy nedocházelo k propsání některých hodnot ze zadání do protokolu Úprava zadání osvětlení v nevytápěných zónách. Oprava situace, kdy mohlo docházet ke ztrátě propojení konstrukcí mezi zónami, nebo k nezobrazení konstrukce v protokolu. Úprava stanovení celkové ochlazované plochy obálky budovy Oprava nepřesného stanovení tepelné ztráty větráním v neprovozních hodinách Software pro stavební fyziku DEK a.s. 8

9 Úprava výpočtu rekuperace tepla Oprava zobrazování záporného znaménka u potřeby energie na chlazení Oprava účinnosti chlazení referenční budovy Oprava redukce primární energie pro budovy s téměř nulovou spotřebou energie Aktualizace zadávacích formulářů Aktualizace zobrazení protokolu. Verze programu: vydána Možnost vytvářet adresářovou strukturu při ukládání souborů na serverové úložiště. Úprava výpočtu pomocné energie na vytápění. V některých případech mohla vycházet nulová spotřeba. Odstranění případu, kdy v některých situacích nedocházelo k redukci průměrného součinitele prostupu tepla obálkou budovy pro nové budovy. Odstranění problémů s výpočtem umělého osvětlení v případě vícezónových objektů. Aktualizace výpočtu spotřeby energie na chlazení. V případě, kdy nebylo chlazení zajišťováno pomocí VZT, mohla vycházet nulová spotřeba. Aktualizace výpočtu energie na větrání. Změna výpočtu referenční budovy, odstranění chyby při přepočtu jednotek. Aktualizace zadávacích formulářů. Aktualizace grafického vyjádření. Aktualizace zobrazení protokolu. Změna navigace v části "Výsledky" Verze programu: vydána Software pro stavební fyziku DEK a.s. 9

10 5 ZÁKLADNÍ ÚDAJE O PROGRAMU 5.1 O programu Programy pro stavební fyziku firmy DEK a.s. jsou webovými aplikacemi. Veškeré práce v programu probíhají na webovém serveru. Pro používání programů tedy nepotřebujete žádné specifické nastavení Vašeho počítače. Pro práci s programy jsou klíčové pouze internetové prohlížeče. Webové aplikace využívají technologie, které jsou podporovány internetovými prohlížeči Mozilla Firefox, Google Chrome, Apple Safari a Opera. Pro ostatní prohlížeče (včetně Internet Explorer) není bohužel chod aplikace garantován. Pokud máte některý z doporučených internetových prohlížečů, tak práce se souborem (způsob ukládání) na váš počítač je věcí nastavení tohoto prohlížeče! 5.2 Mám problém s přihlášením Problémy s přihlášením mohou nastat nově registrovaným uživatelům i stávajícím DEKPARTNERŮM z několika důvodů. Níže jsou postupně vyjmenovány od nejčastějších po méně obvyklé. Pakliže se neodstraní vaše potíže s přihlášením ani po aplikaci některé z níže uvedených rad, kontaktujte nás na info@stavebni-fyzika.cz. Do předmětu prosíme uvést příjmeníproblém s přihlášením, a pakliže jste DEKPARTNER, tak uvést i tuto okolnost Příklad pro DEKPARTNERA: Varga-problém s přihlášením-dekpartner, nebo příklad pro osobu, která není DEKPARTNEREM: Varga-problém s přihlášením. Tímto jednoduchým popsáním předmětu v u nám velmi usnadníte administraci zaslaných ů a zároveň ji umožníte zrychlit. Pokud je váš problém akutní a nesnese odkladu, kontaktujte nás na mobilním telefonním čísle: Po spuštění programu ENERGETIKA a následné snaze o přihlášení, se u některých uživatelů vyskytly problémy. Pro přihlášení zůstali viset třeba na této stránce: Software pro stavební fyziku DEK a.s. 10

11 Jaké jsou příčiny? OBECNĚ: 1. Nejčastější potíže mají uživatele, kteří používají prohlížeč Internet Explorer (IE). Proto doporučujeme rovnou instalaci jiného prohlížeče např. Mozilla Firefox, Google Chrome, Opera apod. Základ prohlížeče IE vznikl v době, kdy nebyly běžně rozšířeny internetové aplikace, proto z tohoto důvodu tento prohlížeč nedoporučujeme. 2. Pokud používáte některý z výše doporučených internetových prohlížečů, a přesto nefunguje správně přihlášení, jsou možné další dva důvody: 3. Pomocí tohoto internetového prohlížeče jste již navštívili naší DEMO verzi aplikace ENERGETIKA před vydáním této verze ( ). V takovém případě prosím vymažte mezipaměť tohoto prohlížeče (cache) a přihlaste se prosím znovu. 4. Problém může také způsobit, pokud jste se registrovali vícekrát se stejným přihlašovacím jménem, ale jiným heslem. Pokud k tomu došlo, kontaktujte nás. Nadbytečný účet bude administrátorem smazán. Poté by mělo fungovat přihlášení normálně. DEKPARTNEŘI: Jsem DEKPARTNEREM a mám svůj účet DEKPARTNERA. Pokud Vám nešlo přihlášení a přitom jste vyřešili podmínky bodu 1) a 2), mělo by jít rovnou přihlášení pomocí přihlašovacího jména a hesla jako máte na účtu DEKPARTNER a zatržení zatržítka přihlášení přes DEKPARTNER. Pokud nezafungoval bod 3) může to být z následujícího důvodu: I když jste DEKPARTNER, zaregistrovali jste se (vytvořili jste) nový účet na se stejným přihlašovacím jménem jako máte na účtu Software pro stavební fyziku DEK a.s. 11

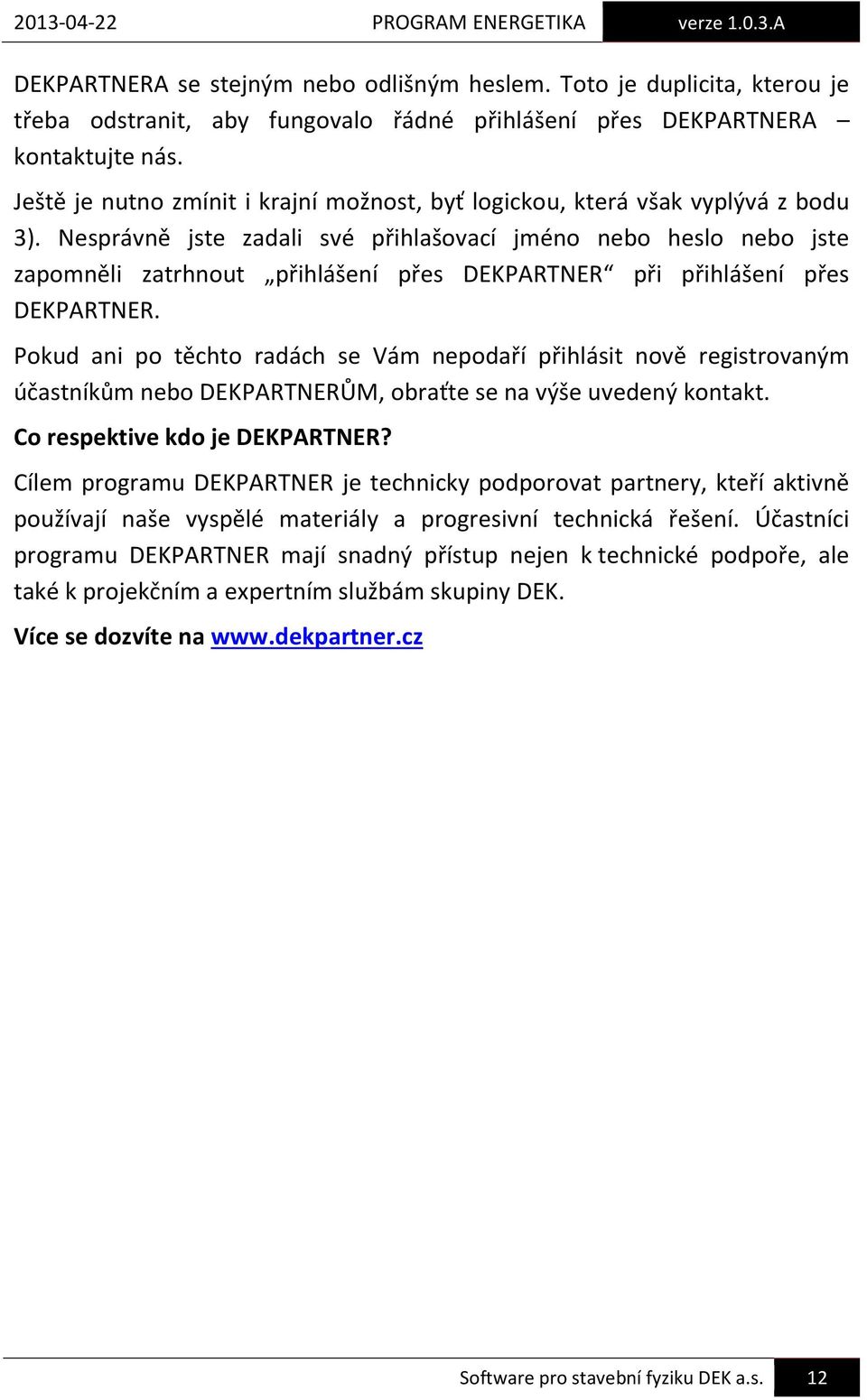

12 DEKPARTNERA se stejným nebo odlišným heslem. Toto je duplicita, kterou je třeba odstranit, aby fungovalo řádné přihlášení přes DEKPARTNERA kontaktujte nás. Ještě je nutno zmínit i krajní možnost, byť logickou, která však vyplývá z bodu 3). Nesprávně jste zadali své přihlašovací jméno nebo heslo nebo jste zapomněli zatrhnout přihlášení přes DEKPARTNER při přihlášení přes DEKPARTNER. Pokud ani po těchto radách se Vám nepodaří přihlásit nově registrovaným účastníkům nebo DEKPARTNERŮM, obraťte se na výše uvedený kontakt. Co respektive kdo je DEKPARTNER? Cílem programu DEKPARTNER je technicky podporovat partnery, kteří aktivně používají naše vyspělé materiály a progresivní technická řešení. Účastníci programu DEKPARTNER mají snadný přístup nejen k technické podpoře, ale také k projekčním a expertním službám skupiny DEK. Více se dozvíte na Software pro stavební fyziku DEK a.s. 12

13 5.3 Základní práce se souborem v programu ENERGETIKA Nabídka SOUBOR v horní liště zobrazení prohlížeče Po přihlášení vstoupíte do aplikace ENERGETIKA. Automaticky se Vám otevře prázdný soubor zadání s přednastavenou jednou zónou. V nabídce souboru jsou tyto možnosti: Nový Otevřít Uložit Uložit jako Zavřít Při volbě Nový se Vám otevře prázdný formulář pro zadání na hlavním pracovním poli programu. Před tímto úkonem se Vás program samozřejmě vždy dotáže, zda stávající soubor, chcete uložit či nikoliv. Tlačítko neukládat znamená, že zadaný soubor nechci uložit (v případě nového souboru) nebo v případě již uloženého souboru nechci uložit zadané Software pro stavební fyziku DEK a.s. 13

14 změny od posledního uložení. Tlačítko storno znamená ukončení této nabídky, resp. modálního okna. Modální okno je možné zavřít také kliknutím na křížek v pravém horním rohu výsledek je pak stejný jako v případě kliknutí na tlačítko storno. Tlačítko uložit funguje naprosto shodně jako volba uložit v nabídce menu po najetí na soubor v horní liště programu. Po jeho stisknutí se nám objeví okno s výzvou pro výběr úložiště. Máme na výběr ze dvou možností: Serverové úložiště Tento počítač Serverové úložiště: Každý uživatel má pod svým jménem svůj adresář na serverovém úložišti tvůrců programu tj. na serveru, na kterém probíhá výpočet zaslaných souborů. V případě uložení na server, je soubor uložen pouze na tento server do adresáře zpracovatele, odkud může být kdykoliv vyvolán zpracovatelem pro otevření v aplikaci. Server běží nonstop 24 h denně. Po kliknutí na serverové úložiště si můžete vytvořit na svém vlastním účtu adresáře pomocí zeleného tlačítka. Po jeho aktivaci budete následně vyzvání k zadání názvu adresáře a k potvrzení volby. Serverové úložiště pracuje na stejném principu, jako jsou ové servery každý přihlášený má svoji schránku a v ní si tvoří různé podadresáře dle vlastního požadavku. Po výběru místa uložení souboru soubor uložíme potvrzením OK. Software pro stavební fyziku DEK a.s. 14

15 Jak přesunout soubor do nově vytvořeného adresáře na serveru? Do nově vytvořeného adresáře přesuneme otevřený soubor v aplikaci tak, že na horní liště klikneme na soubor a následně uložit (v případě, že předmětný soubor ještě nemáme nikde na serveru uložený) nebo následně na uložit jako (v případě, že předmětný soubor již máme někde na serveru uložený) a vybereme adresář, kam jej chceme uložit. Ve druhém případě se předmětný soubor z původního úložiště na serveru přesune do požadovaného úložiště na serveru. Tento počítač: Tuto volbu není nutno blíže vysvětlovat. Snad jen zdůrazním specifika ukládání souboru internetovým prohlížečem. Jestli se Vás bude prohlížeč ptát, kam chcete soubor uložit či nikoliv nebo zda soubor přepisovat či nikoliv, je věcí nastavení internetového prohlížeče na vašem počítači! V internetovém prohlížeči můžete mít nastaveno automatické ukládání i s nadefinovaným úložištěm (adresářem), kam se soubory automaticky ukládají. Pokud prohlížeč ukládá ten samý soubor několikrát po sobě, může se buď soubor přepisovat nebo vždy ukládat s verzováním 1,2,3 atd. V tomto případě pak volby uložit a uložit jako fungují stejně a soubor se Vám rovnou uloží na předem v prohlížeči definované úložiště. Někdo automaticky nastavené úložiště v internetovém prohlížeči nemá a při každém požadavku uložit na tento počítač, se otevře adresářová struktura na vašem prohlížeči pro volbu adresáře pro uložení souboru. Způsob práce s přesouváním, kopírováním a ukládáním souboru na vlastním počítači je plně v režii uživatele, resp. nastavení jeho internetového prohlížeče. Pakliže přihlédnete k některým specifikům práce v internetovém prohlížeči, funguje tato nabídka naprosto stejně, jako jste zvyklí v například v případě programů MS Office. Software pro stavební fyziku DEK a.s. 15

16 5.3.2 Zobrazení ZADÁNÍ v horní liště zobrazení prohlížeče Zobrazení slouží k základní rychlé orientaci, kde se z hlediska práce se souborem nacházím. Aktuální zobrazení je vždy odlišeno v této liště jiným odstínem. V zobrazení na horní liště jsou zobrazená tlačítka: Zadání Výpočet Výsledky Zadání nenabízí žádné volby. Informuje Vás pouze, že se nacházíte v zadání tzn. zobrazuje se Vám pracovní pole a v něm jednotlivé pracovní formuláře pro zadání a výběr hodnot pro hodnocenou budovu. Práce v zadání co a jak vyplňovat apod. viz kapitola 6. Software pro stavební fyziku DEK a.s. 16

17 5.3.3 Zobrazení VÝPOČET v horní liště zobrazení prohlížeče Zobrazení slouží k základní rychlé orientaci, kde se z hlediska práce se souborem nacházím. Aktuální zobrazení je vždy odlišeno v této liště jiným odstínem. V zobrazení na horní liště jsou zobrazená tlačítka: Zadání Výpočet Výsledky Zobrazení výpočet nenabízí žádné menu. Jeho volbou se nám otevře modální okno se seznamem již zaslaných souborů k výpočtu uživatelem spolu s dalšími informacemi. Těmito informacemi jsou: počet zaslaných verzí jednoho souboru k výpočtu datum a čas zaslání poslední verze souboru k výpočtu stav výpočtu viz kapitola o piktogramech. O tom, zda je k dispozici i seznam s předchozími verzemi výpočtů pro jeden soubor - viz kapitola o piktogramech. Po kliknutí modrého tlačítka odeslat soubor k výpočtu je soubor, který je aktuálně otevřen v zadání odeslán k výpočtu na server. Po jeho vypočítání si nahrajete soubor s výsledky, jejich zobrazení vyvoláte ve výsledcích viz kapitola Software pro stavební fyziku DEK a.s. 17

18 Přehled piktogramů v zobrazení VÝPOČET Zobrazení piktogramu Funkce piktogramu Piktogram ikona pro smazání. V případě, že jsme v seznamu výsledků vypočítaných pro jeden soubor, tak po jejím kliknutí se nám smaže pouze ta verze výpočtu k tomuto souboru, kterou chceme smazat. V případě, že jsme v seznamu souborů, tak po jejím kliknutí se nám smažou všechny verze výpočtů již spočítaných k tomuto jednomu souboru Poznámka: jeden soubor v tomto vysvětlení znamená soubor se stejným názvem. Pakliže jsme na seznamu souborů, tak tento piktogram-ikona značí, že k tomuto souboru jsou k dispozici již dříve vypočítané výsledky. Po kliknutí na tuto ikonu se nám zobrazí seznam vypočítaných verzí k tomuto souboru. Když se tento piktogram nezobrazí, znamená to, že jsme tento soubor ještě k výpočtu nezaslali, resp. není k dispozici žádná předchozí verze výpočtu. Tento piktogram-ikona způsobí po jejím kliknutí nahrání vypočítaných výsledku do zobrazení výsledky viz kapitola Pokud jsme na seznamu souborů, tak po kliknutí na tuto ikonu se nám nahrají vždy výsledky z poslední spočítané verze. Pokud jsme na seznamu výsledků, můžeme si vybrat, která konkrétní verze výsledků se nám má zobrazit, resp. nahrát do výsledků. Tento piktogram-ikona značí stav výpočtu. V tomto případě značí výpočet je hotov. Tzn., že ikonou výše lze nahrát vypočítaný výsledek do zobrazení výsledků. Tento piktogram-ikona značí stav výpočtu. V tomto případě značí zadání je zasláno na server k výpočtu. Tento piktogram indikuje Software pro stavební fyziku DEK a.s. 18

19 dobu od odeslání souboru k výpočtu po skončení výpočtu. Tato doba se v reálu skládá ze dvou částí: Čekání zaslaného souboru na výpočet ve frontě na serveru Výpočet zaslaného programu serverem Druhá část se nám zobrazuje zeleným indikátorem postupu výpočtu viz obrázek níže. Poznámka: cca v polovině zobrazení zeleného indikátoru dojde k jeho chvilkovému zpomalení. Toto je způsobeno nutnými objemnými výpočetními kroky zhruba v ½ výpočetních algoritmů. Piktogram chyby. V takovém případě si prosím zkontrolujte, zda máte vše řádně zadáno a stabilní připojení k internetu. Pokud z vašeho hlediska je vše v pořádku a přesto tento problém přetrvává, obraťte se prosím na nás s přesným popisem situace viz kapitola 5.4. Příklad zobrazení okna výpočet: V seznamu souborů máme dva soubory. Aktuální otevřený soubor v zadání máme soubor s názvem VP. Po stisknutí modrého tlačítka odeslat soubor k výpočtu je odeslán zadaný soubor na server k výpočtu. Jakmile je odeslaný soubor serverem počítán, objeví se zelený indikátor. Po dokončení výpočtu zelený indikátor zmizí a objeví se piktogram hotového výpočtu. Tento příklad také značí, že soubor VP je zaslán Software pro stavební fyziku DEK a.s. 19

20 k výpočtu poprvé, proto se do skončení prvního výpočtu tohoto souboru neobjeví piktogram pro nahrání výsledů do zobrazení výsledky. Současně také není u tohoto souboru seznam již vypočítaných verzí. Naopak soubor VP byl z výpočtu zaslán již 20x. Poznámka: Aktivovat tlačítko soubor k výpočtu, resp. poslat soubor k výpočtu lze odeslat vždy pouze jednou při každém otevření modálního okna Přehled zaslaných souborů k výpočtu. Je to ochrana proti například nechtěnému vícenásobnému odeslání souboru na výpočet. Poznámka: Zatržítko vytvořit novou verzi zatrhneme v případě, že nechceme poslední spočítanou verzi tohoto souboru přepsat. Pokud nezatrhneme, poslední spočítaná verze k tomuto souboru se automaticky přepíše výsledkem aktuálně zaslaného výpočtu tohoto souboru. Software pro stavební fyziku DEK a.s. 20

21 5.3.4 Zobrazení VÝSLEDKY v horní liště zobrazení prohlížeče Zobrazení slouží k základní rychlé orientaci, kde se z hlediska práce se souborem nacházím. Aktuální zobrazení je vždy odlišeno v této liště jiným odstínem. V zobrazení na horní liště jsou zobrazená tlačítka: Zadání Výpočet Výsledky Zobrazení výsledky nenabízí žádné menu. Jeho volbou se nám otevře prázdná hlavní pracovní plocha programu. V levém menu jsou k dispozici tlačítka: zobrazit štítek zobrazit protokol Po kliknutí na tlačítko se zobrazí příslušná část průkazu energetické náročnosti budovy tedy protokol nebo štítek, který se správně odborně nazývá: Grafické vyjádření průkazu energetické náročnosti budovy! Vedle těchto tlačítek jsou ikony pro vyvolání pdf verze těchto protokolů. Poznámka: Ve výsledcích se zobrazí ta verze výsledku, která byla v zobrazení výpočet vybrána! V dalších verzích programu budou postupně přidávání další možnosti různých zobrazení výsledků. Software pro stavební fyziku DEK a.s. 21

22 5.4 Mám problém s odesláním souboru na výpočet Možné důvody: 1. Příliš dlouhý název souboru. Pakliže máte název souboru delší jak 100 znaků, nelze soubor odeslat na server pro výpočet 2. Ztráta připojení nebo slabé připojení svou kapacitou nebo vypadávání připojení k internetu 3. Pro odeslánu souboru na výpočet a zobrazení výsledků musí být zpracovatel on-line na internetu. Kapacitě (rychlosti) internetového připojení a zatížení serveru, na kterém probíhá výpočet, odpovídá i rychlost zpracování Vámi zadaných požadavků. Pakliže proběhlo úspěšné uložení souboru na server, je zpracovatel o tom vždy vyrozuměn uvedením této informace. Veškeré ostatní problémy toho typu nám prosím zasílejte. Umožníte nám tak maximální rychle reagovat na případné IT nestandardnosti. V těchto případech nám prosím zašlete s přesným popisem problému na: info@stavebni-fyzika.cz. Do předmětu u prosím napsat: ENERGETIKAproblém IT. Software pro stavební fyziku DEK a.s. 22

23 5.5 Hlášení nestandardních (mám názor) výsledků výpočtů Program ENERGETIKA je svou složitostí velice rozsáhlý. Různé kombinace zadání dosahují stovek až tisíce kombinací. Ačkoliv tvůrci programu neustále diagnostikují různé kombinace zadání a validitu výsledků, nevylučujeme v krajním případě nestandardní výsledky. Uživatel programu ENERGETIKA může v ojedinělých případech shledat vypočítaný výsledek programem ENERGETIKA za neodpovídající zadání. Veškerá taková podezření prosím hlaste s přesným popisem na info@stavebnifyzika.cz. Do předmětu u prosím napsat: ENERGETIKA-problém výpočet. Vámi zadaný soubor se zadání prosím přiložte do přílohy tohoto u. Veškeré Vámi zaslané fundované podněty budou překontrolovány tvůrci programu ENERGETIKA. Pakliže bude diagnostikováno skutečné nestandardní výpočetní chování programu na základě zadané kombinace zadání, bude tvůrci programu okamžitě napraveno v aktualizaci programu. Poznámka: Veškeré hlášení o nestandardním chování je ryze dobrovolné. Záleží na Vás jako zpracovateli, zda nám, resp. Vám všem pomůžete program zlepšovat. Software pro stavební fyziku DEK a.s. 23

24 5.6 Podílení zpracovatelů na zlepšování programu a manuálu Uživatel programu ENERGETIKA se může v případě zájmu aktivně podílet na vývoji a zlepšování programu a zlepšování kvality a přesnosti manuálu. Veškeré podněty na doplnění funkcí, zlepšení ovládání, doplnění nápověd, popisů apod., mohou uživatelé zaslat s patřičným přesným popisem na info@stavebnifyzika.cz. Do předmětu u prosím napsat: ENERGETIKA-podnět program nebo ENERGETIKA-podnět manuál. Poznámka: Veškeré Vámi zaslané fundované podněty a nápady budou brány v potaz při dalším vývoji a zlepšování programu ENERGETIKA. Uživatelé programu se tak mohou sami podílet na maximálním uživatelském komfortu programu pro zadávání včetně širokého spektra výpočetních funkcionalit programu. Veškeré zaslané podněty jsou ryze dobrovolné a bez nároku na případné duševní vlastnictví poskytnutého a eventuálně zapracovaného podnětu v dalších verzích programu ENERGETIKA. Software pro stavební fyziku DEK a.s. 24

25 6 ZPŮSOB ZADÁVÁNÍ PODROBNÝ POPIS POSTUPU 6.1 ZÁKLADNÍ POPIS ZADÁVÁNÍ VÝPOČTU Zde popíšeme několik principů, resp. specifik programu ENERGETIKA co a jak zadávat. Princip výpočtu potřeby a spotřeby energie je pořád stejný je definován normami, ať jste zpracovali průkaz v různých programech hodnotících energetickou náročnost budovy podle vyhlášky č. 148/2007 Sb. nebo budete hodnotit energetickou náročnost budov podle nové vyhlášky č. 78/2013 Sb. v programu ENERGETIKA. Co se samozřejmě mezi jednotlivými programy liší, je způsob zadávání. Uvedu to názorně na příkladu: V některém programu zadáte jednu konstrukci výplně pro celý objekt (pokud má samozřejmě stejný součinitel prostupu tepla). A následně k této konstrukci vypisujte její plochy na jednotlivé světové strany. Má to tu výhodu, že konstrukci zadáváte jenom jednou, ale to s sebou nese třeba problém, že sklon výplně a její stínění můžete zadat jen v celku pro tuto konstrukci, nikoliv pro každé okno. A to někdy vadit může a někdy nemusí. Další možností je zadat každé okno jako konstrukci zvlášť a pak u každého okna můžete zadat jeho orientaci ke světovým stranám, sklon okna a jeho stínění samostatně. Je to jen o přístupu tvůrce programu, co uzná vzhledem k jeho funkcionalitám za optimální způsob zadávání. Ano, může být zvolen způsob odlišný od zvyklostí některý programů, ale má to své důvody a věříme, že jsou ke zlepšení komfortu zadávání a funkcionalit programu. Software pro stavební fyziku DEK a.s. 25

26 6.1.1 Konstrukce k nevytápěným prostorům V současné aplikaci ENERGETIKA je nutno tepelné ztráty skrze dělící konstrukce oddělující vytápěný a nevytápěný prostor počítat bilanční metodou dle normy ČSN EN To znamená, že korektně se musí zadávat i nevytápěné prostory (suterény, půdy apod.) jako samostatné zóny s profilem užívání č. 42 obecná nevytápěná zóna nebo č. 43 prostor pod zvýšenou podlahou viz kapitola Bilanční metoda znamená, že jsou spočítány měrné tepelné toky přes dělící konstrukci mezi vytápěným a nevytápěným prostorem a pak měrné tepelné toky mezi nevytápěným prostorem a vnějším prostředím (vzduch-exteriér, zemina). Do měrného tepelného toku mezi nevytápěným prostorem a exteriérem je zahrnut i měrný tepelný tok větráním mezi nevytápěným prostorem a exteriérem. Z bilančního porovnání tepelných toků získáme redukční činitel b měrných tepelných ztrát pro dělící konstrukci mezi vytápěným a nevytápěným prostorem. Současná verze výpočetního programu ENERGETIKA neumožňuje zadávat tento redukční činitel b přímo, nebo teplotu v nevytápěném prostoru přímo, z čehož by tento redukční činitel b měrných tepelných ztrát vyplynul. Přímým zadáním se z hlediska energetických ztrát můžeme dopustit nemalé chyby, která je odlišná případ od případu. Nelze tedy počítat v současné verzi programu ENERGETIKA například bytový nebo rodinný dům s nevytápěným suterénem jako jednozónové zadání. Pokud v současné verzi programu ENERGETIKA například máte RD s nevytápěným suterénem a nevytápěnou půdou, musíte v programu volit 3 zóny. 1. zóna bude např. nevytápěný suterén (=obecná nevytápěná zóna), 2. Zóna bude například vytápěná část RD (RD - obytná část) a 3. nevytápěná půda (=obecná nevytápěná zóna). K jednotlivým zónám nadefinujete jejich obalové konstrukce včetně uvedení dělících konstrukcí mezi jednotlivými zónami. Program pak sám v protokolu dopočítá redukční činitel "b" bilanční metodou. Z toho plyne i skutečnost, že musíme zadat i konstrukce, které oddělují nevytápěný prostor od exteriéru. Pro někoho to může být o minutu pracnější při zadání, nicméně takto je to korektně a normově správný přístup. Software pro stavební fyziku DEK a.s. 26

27 Na výpočet redukčního činitele b má vliv mnoho okolností: konstrukce, resp. její tepelný odpor mezi vytápěným a nevytápěným prostorem konstrukce, resp. jejích tepelný odpor mezi nevytápěným prostorem a exteriérem výměna vzduchu mezi nevytápěným prostorem a exteriérem výměna vzduchu mezi vytápěným a nevytápěným prostorem (v programu je vždy uvažována za nulovou dle ČSN EN , aby nedošlo k podcenění tepelných ztrát skrz dělící konstrukci) Z historické praxe, po které je však stále voláno, se tento redukční činitel "b"stanovoval rovnou dle tabulek z ČSN , kde je tento redukční činitel uveden pro typické příklady (strop k půdě, podlaha nad suterénem atd.). Pomocí tohoto zadání (bilančními toky) dokážete přesně definovat vliv například zateplení suterénní stěny mezi nevytápěným prostorem a exteriérem na tepelné ztráty podlahy nad tímto suterénem, což přímým zadání redukčního činitele "b" je vyloženě na odhadu a zkušenosti zpracovatele. Někdo pak tento redukční činitel "b" v takovém případě neměnil po zateplení suterénní stěny vůbec a zbytečně tak zvyšoval energetickou náročnost hodnocené budovy. Jelikož užití jedné tabulkové hodnoty redukčního činitele "b" pro daný typ případu bez vlivu konkrétního technického a dispozičního řešení může vést i k velmi nepřesně stanoveným tepelným ztrátám, je v této verzi programu zatím potlačena možnost zadávat tyto redukční činitele "b" tepelných ztrát přímo dle tabulky v této normě ČSN Nicméně jsme se rozhodli vzhledem k velkému volání uživatelů po možnosti zadávat tuto redukci "b" přímo, umožnit v budoucích verzích aplikace ENERGETIKA i tento způsob zadání. S tím, že je na zpracovateli, který způsob zadání zvolí - zda přesnou bilanční metodou nebo tabulkovou hodnotou. Bližší termín zapracování této funkcionality bude upřesněn později. Tato možnost volby výpočtu, resp. zadání pro výpočet tepelných ztrát již funguje v případě konstrukcí přilehlých k zemině. Software pro stavební fyziku DEK a.s. 27

28 6.1.2 Konstrukce přilehlé k zemině Konstrukce přilehlé k zemině, resp. jejich tepelné ztráty lze zadat dvěma způsoby: Zadním teploty zeminy přilehlé ke konstrukci Výpočet dle ČSN EN Jako v případě redukčních činitelů měrných teplených ztrát b u konstrukcí přilehlých k nevytápěným prostorům je výpočet korektní bilanční metodou dle ČSN EN , tak je i korektní výpočet tepelných ztrát do zeminy podle normy ČSN EN Výpočet se zadáním teploty přilehlé zeminy je analogický s přímým zadáním redukčního činitele b u konstrukcí oddělující vytápěný prostor od nevytápěného prostoru včetně uvedených rizik možných odlišností výsledných tepelných ztrát. Více viz kapitola Software pro stavební fyziku DEK a.s. 28

29 6.1.3 Zadávání výplní V tomto programu je uveden následující princip zadávání: Jako samostatnou konstrukci musím zadat: všechny výplně s odlišným součinitelem prostupu tepla všechny výplně s odlišným součinitelem prostupu tepla zasklení všechny výplně s odlišným činitelem solární propustnosti zasklení všechny výplně s jiným podílem neprůsvitných prvků z celé výplně všechny výplně s jinou orientací ke světovým stranám všechny výplně s odlišným sklonem výplně Příklad 1: V na objektu mám pouze jeden typ výplní. Výplně jsou orientovány ke třem světovým stranám JV,JZ,Z. Sklon výplní je pro všechny konstrukce stejný např. 90 o -svislé. Pro takto zadané výchozí podmínky musím na záložce výplně (na formuláři konstrukce ) nadefinovat 3 stejné konstrukce - výplně. Jednu konstrukci-výplň pak v plochách přiřadím ke světové straně JV, druhou ke světové straně JZ a třetí ke světové straně Z. Proto u podformulářů jednotlivých konstrukcí je umístěno tlačítko duplikovat pro jednoduché kopírování jednou zadaných konstrukcí. Viz kapitola a Příklad 2: V na objektu mám pouze jeden typ výplní. Výplně jsou orientovány ke třem světovým stranám JV, JZ, Z. Sklon výplní je na každé fasádě ke světovým stranám dvojí např. 90 o a 60 o. Pro takto zadané výchozí podmínky musím na záložce výplně (na formuláři konstrukce ) nadefinovat 6 stejných konstrukcí. Ke dvěma konstrukcím pak v plochách přiřadím světovou stranu JV a k jedné z nich sklon 90 o a ke druhé sklon 60 o. Podobně u zbývajících konstrukcí. Proto u podformulářů jednotlivých konstrukcí je umístěno tlačítko duplikovat pro jednoduché kopírování jednou zadaných konstrukcí. Viz kapitola a Software pro stavební fyziku DEK a.s. 29

30 6.1.4 Energeticky vztažná plocha Toto vysvětlení se nevztahuje ani tak k zadávání, ale spíše k vysvětlení, co je tou podlahovou plochou, ke které se vztahuje ona měrná energetická náročnost hodnoceného objektu myšleno. Tuto plochu nazýváme energeticky vztažnou a její definice je uvedena níže. Celková energeticky vztažná plocha se stanoví jako součet půdorysných ploch všech podlaží všech zón s upravovaným vnitřním prostředím z hlediska požadavku na vnitřní teplotu v zóně. Součet podlahové plochy A f (z vnějších rozměrů) zón s upravovanou vnitřní teplotou tedy tvoří onu energeticky vztažnou plochu. Pakliže máme nevytápěné zóny, ve kterých se nachází umělé osvětlení nebo například řízené větrání, případně příprava TV, tato energie je započítána do celkové dodané energie do objektu, ale podlahová ploch těchto zón A f není započítána do energeticky vztažné plochy. Poznámka: Oproti hodnocení energetické náročnosti budovy dle zrušené vyhlášky č. 148/2007 Sb. se v tomto ohledu děje zásadní změna. Energeticky vztažná plocha se bere z vnějších rozměrů, nikoliv z vnitřních viz kapitola Další specifika zadání Co nejdříve zadávací pole programu upravíme tak, aby se mohly čísla zadávat pomocí desetinné čárky dle zvyklostí v ČR. Nyní prosím zadávejte všechna čísla s desetinnou tečkou. Pokud byste potřebovali vysvětlit v manuálu další specifika zadání, ozvěte se nám. Kontakt viz kapitola Software pro stavební fyziku DEK a.s. 30

31 6.2 ZÁKLADNÍ ČLENĚNÍ PRACOVNÍ PLOCHY Základní členění pracovní plochy obsahuje tři části. Z leva doprava je to pole pro navigaci, dále hlavní pracovní pole a poslední úplně vpravo pole pro zobrazení kontextové nápovědy Pole navigace Pole navigace slouží současně pro několik funkcí: Základní přehled o rozsahu formulářů pro zvolený způsob výpočtů Funkce navigace Informace o pozici v rámci programu Základní přehled o rozsahu programu Při otevření programu se nám zobrazí vždy prázdný (nevyplněný) soubor pro zadání průkazu energetické náročnosti budovy. Obdoba například officeových programů, kde se nám po jeho vyvolání otevře nový čistý formulář. Tento nový soubor je automaticky přednastaven v konfiguraci zadání pro jednu zónu. Na obrázku níže je orámováno menu zadávacích formulářů. Celkem obsahuje současná verze programu ENERGETIKA 14 zadávacích formulářů, z nichž jsou ve verzi aktivní všechny kromě formuláře pro zadání obnovitelných zdrojů energie (OZE). I tento formulář bude v nejbližší době zprovozněn. Software pro stavební fyziku DEK a.s. 31

32 Zarámované oblasti na obrázku výše nám udávají přehled o hlavních pracovních formulářích programu ENERGETIKA. Tyto formuláře jsou tematicky děleny do 4 okruhů: Základní údaje o budově (1 formulář Základní údaje) Zadání pro definování potřeb (5 formulářů Základní popis zóny, Konstrukce, Plochy, Tepelné vazby, Potřeby TV ) Zadání pro definování spotřeb (6 formulářů Tepelné zdroje, Zdroje chladu, Vzduchotechnika, Ohřev TV, Umělé osvětlení, OZE) Zadání pro definování navrhovaných úsporných opatření a systémů (2 formuláře Navrhovaná opatření, Analýza alternativních systémů) Obrázek navigace s rozdělením tematických formulářů pro zadání - viz následující obrázek. Upozornění: verze programu ENERGETIKA nemá aktivní formulář pro zadání obnovitelných zdrojů energie (OZE). Tento formulář bude aktivní v nejbližší době při vydání další verze programu ENERGETIKA. Software pro stavební fyziku DEK a.s. 32

33 Funkce navigace: Toto navigační menu je aktivní po najetí kurzorem a kliknutí na čtverce, případně obdélníky zobrazované u každého formuláře pod číslem zóny. Například po kliknutí na příslušný čtverec zóny 1 příslušející listu Základní popis zóny se nám v hlavním pracovním poli objeví odpovídající formulář Základní popis zóny pro zadání požadovaných informací pro zónu 1. Konkrétně viz následující obrázek. Výše zobrazené navigační menu je uvedené v základním vzhledu, tj. zabalené. O možnostech plného zobrazení už pro zadaný konkrétní soubor nejlépe napoví následující obrázek: Software pro stavební fyziku DEK a.s. 33

34 Výše je příklad zobrazeného zabaleného a rozbaleného navigačního menu pro zadaný dvouzónový objekt se zadanými konstrukcemi, potřebami, zdroji atd. Funkce rozbalení a zabalení tohoto navigačního menu pro plné zobrazení a základní zobrazení je nahoře v navigačním menu pod listem Základní údaje. Viz orámovaná ikona výše na obrázcích. Software pro stavební fyziku DEK a.s. 34

35 Informace o pozici v rámci programu V levém navigačním menu se nám naše aktuální pozice v rámci programu vizuálně objeví na příslušném čtverci popř. obdélníku tmavším odstínem šedé barvy. Viz názorný obrázek níže. V tomto konkrétním případě jsme aktuálně na formuláři Tepelné zdroje. Zobrazí se nám tak v hlavním pracovním okně formulář se seznamem zadaných tepelných zdrojů. Poznámka: V nebližší době bude doplněna funkcionalita kontroly správného vyplnění zadání formuláře vizuálním zbarvením formuláře v levém navigačním menu. Software pro stavební fyziku DEK a.s. 35

36 6.2.2 Hlavní pracovní pole V hlavním pracovním poli se nám zobrazuje aktuální formulář pro zadání. Všechny informace, které zadáváme a vybíráme, uvádíme v tomto hlavním pracovním poli na aktivním formuláři v hlavním pracovním poli. S jakými typy zadávacích polí a ikon se ve formulářích zobrazených na hlavním pracovním poli můžeme setkat: Zobrazení ikony Funkce ikony Tlačítko pro duplikovaní. Zadané údaje nebo konstrukce nám po jeho kliknutí zduplikuje do další části formuláře nebo do dalšího podformuláře. Viz například kapitola k formuláři Základní údaje nebo Konstrukce. Tlačítko popelnice. Po jeho aktivaci nám program odebere příslušné zadání (konstrukci, zdroj, potřeby TV atd.), u kterého byla tato ikona uvedena. Většinou nám toto tlačítko odebírá přidaný podformulář. Tlačítka zobrazující počet podformulářů pod hlavním formulářem. Může se jednat například o konstrukce, zdroje, potřeby TV apod. Číslo udává pořadí (počet). Světle modrá barva značí momentálně aktivní zobrazený podformulář v hlavním pracovním prostoru. V levém navigačním menu je pak tento aktivní podformulář zobrazen tmavším odstínem šedé. To pouze v případě, že hlavní navigační menu je rozbaleno. Tmavě modrá barva značí další přítomné neaktivní (=nezobrazované v hlavním pracovním okně) podformuláře příslušného formuláře. Tlačítko pro přidání dalšího podformuláře. Toto tlačítko je zelené. Nachází se nalevo od modrých tlačítek zobrazujících počet přidaných podformulářů. Popis na tlačítku odpovídá tomu, co přidáváme, resp. v jakém hlavním formuláři se nacházíme. Například ve formuláři Konstrukce přidáváme Software pro stavební fyziku DEK a.s. 36

37 konstrukce. Na formuláři Tepelné zdroje přidáváme tepelné zdroje apod. Tlačítko pro vyvolání modálního okna. Po kliknutí na toto tlačítko se nám objeví modální okno pro zadání pomocného výpočtu nebo výběru z přednastavených hodnot. S modálním oknem se setkáme při zadávání účinnosti emise tepla, sezónních účinnosti zdrojů, zadání činitele stínění, pomocných energií apod. Tlačítko uložit. Toto tlačítko se nám objevuje vždy pro ukončení zobrazení modálního okna, resp. pro potvrzení výběru v modálním okně. Tlačítko select. Toto tlačítko potvrdí vybranou volbu zpracovatelem z možných volených, resp. nabízených kombinací řešení nebo výběrů. Setkáme se s ním například na formuláři Konstrukce - na záložce vnitřní dělící konstrukce u jednotlivých podformulářů zadaných vnitřních konstrukcí. Tlačíko, které odstraní potvrzený výběr pomocí výše uvedeného tlačítka select. Zobrazuje se vždy v páru s tlačítkem select. Pole - pro zadání hodnoty Pole - výběr z roletového menu Pole - pro zadání textu, popisu apod. Pokud se před zadávacím polem nebo roletou po najetí kurzorem objeví tato zákazová značka, tak takové pole nelze editovat. Tzn. nelze, zadávat nebo vybírat v případě roletového menu. Hodnota je již přednastavena na základě jiné volby nebo se musí zadat přes vyvolání modálního okna. Konkrétní funkcionality každého zadávacího pole jsou probrány a vysvětleny dále v tomto manuálu. Software pro stavební fyziku DEK a.s. 37

38 6.2.3 Pole kontextové nápovědy V pravém poli se zobrazuje kontextová nápověda. Zobrazí se vždy pouze nápověda k aktivnímu poli v hlavní pracovní ploše. Aktivní pole na hlavní pracovní ploše je vyznačeno světle modrou barvou. K pouze k tomuto aktivnímu poli v rámci zadání se zobrazuje vpravo kontextová nápověda. Tato nápověda slouží k objasnění pole zadání: Objasnění (vysvětlení) co přesně znamená zadávaná hodnota nebo co je důležité znát pro výběr z nabízeného roletového menu. Nápověda v případě zadávání obsahuje také typické hodnoty pro jednotlivé příklady, pakliže jejich zadání je požadováno po zpracovateli Vysvětlí Vám funkci této hodnoty nebo volby v rámci výpočtu energetické náročnosti budovy Tato nápověda by měla být vždy kompletní pro zadání objektu, tj. všechny potřebné informace a údaje pro zpracování, resp. zadání výpočtu. V současné verzi programu je tato nápověda pouze textová. Všechny pomocné výpočty a vstupy do katalogů jsou umožněny vyvoláním modálních oken na hlavním pracovním listě u příslušného zadávacího pole nebo výběrové rolety. V dalších verzích programu uvažujeme v nápovědě i s umístěním ilustračních schémat a obrázků. Software pro stavební fyziku DEK a.s. 38

39 6.2.4 Co je formulář a podformulář Formuláře jsou všechny ty formuláře, které se zobrazí v levém navigačním menu při jeho zabalení tj. při základním zobrazení navigačního menu. Podformuláře jsou všechny podformuláře, které se zobrazí pod těmito hlavními formuláři při plném rozbaleném navigačním menu. Podformulářem jsou také všechny dílčí podformuláře v modálních oknech pro zadání pomocných energií. Software pro stavební fyziku DEK a.s. 39

40 6.3 PODROBNÝ POPIS JEDNOTLIVÝCH FORMULÁŘŮ ZADÁNÍ V této kapitole podrobně projdeme jednotlivé formuláře a jejich podformuláře a vysvětlíme si, jak se zadává, jaké jsou možnosti a jak jednotlivá zadání ovlivňují další zobrazení zadávacího formuláře PRINCIPY ZADÁVÁNÍ Při tvorbě programu jsme se drželi těchto principů: Maximální snaha o přehlednost Maximální snaha o jednoznačnost V případě zadávání a výběru hodnot vždy kromě katalogových hodnot (pakliže jsou k dispozici) nabídnou zpracovateli i možnost vlastního zadání hodnot. V případě výběrových menu je tato možnost uvedena výběrem definuji vlastní hodnotu Cílem programu je tak nabídnou zpracovateli maximální komfort při zadávání a možnost využití předdefinovaných vstupních hodnot (vyhlášky, TNI, ČSN) a pomocných normových výpočtů (TNI, ČSN) bez složitého dohledávání z jiných zdrojů a pomocných výpočtů bokem. Výsledkem pak bude jednotný a přesný výsledek odpovídající vždy navolené konfiguraci v rámci zadání a zvoleného způsobu výpočtu (dle vyhlášky XY, měsíční, hodinový krok apod.). Poznámka: V případě jakéhokoliv podnětu pro zlepšené nebo doplnění programu nás kontaktujte. Viz kapitola:5.6 Software pro stavební fyziku DEK a.s. 40

41 6.3.2 FORMULÁŘ ZÁKLADNÍ ÚDAJE Níže jsou vyobrazeny printscreeny hlavního zadávacího pole programu tohoto formuláře tak, jak jdou za sebou, včetně printscreenů modálních oken nebo podformulářů, které jsou náležitě okomentovány Způsob výpočtu Úplně první krok, na který se Vás program zeptá je rozhodnutí o způsobu výpočtu. Podle této volby se Vám následně zobrazí formuláře pro zadání a zpřístupní nebo omezí některé možnosti v zadání. Podle této volby se také pro výpočet uvažují ty správné katalogy vnějších návrhových teplot, slunečního záření a užívacích profilů, které přiřazujete k zónám. Momentálně je k dispozici pouze jedna možnost a to výpočet podle vyhlášky Ministerstva průmyslu a obchodu ČR (MPO) č. 78/2013 Sb. o energetické náročnosti výpočtu s měsíčním krokem výpočtu. V nejbližší době bude zpřístupněna i možnost výpočtu podle této vyhlášky s hodinovým krokem výpočtu. Do této rolety budou postupně také doplněny volby výpočtu podle Nové Zelené úsporám (pakliže bude výpočet odlišný od výpočtu PENB Průkazu energetické náročnosti budovy), možnost výpočtu podle vyhlášky MVRR SR č. 364/2012 o energetickej hospodárnosti budov pro výpočet hodnocení energetické náročnosti budov na Slovensku atd. Software pro stavební fyziku DEK a.s. 41

42 Identifikační a administrativní údaje Do tohoto pole zapisujeme číslo průkazu energetické náročnosti budovy. V čísle je třeba uvést rok a následně pořadové číslo průkazu zpracovaného od začátku roku. Stejné označení pak bude mít dokument na webových stránkách povinného ohlašování zpracování těchto dokumentů MPO viz (V současnosti však tento internetový formulář není uzpůsoben nové vyhlášce o energetické náročnosti budov). V rámci identifikačních údajů o zpracovateli zadáváme údaje zpracovatele název, adresu a jméno spolu s údaji oprávněné osoby. Software pro stavební fyziku DEK a.s. 42

43 Následuje zadání údajů o stavebníkovi (majiteli, resp. investorovi) v případě novostavby. V případě stávající budovy jde o údaje vlastníka. Software pro stavební fyziku DEK a.s. 43

44 Dále vyplníme údaje o provozovateli (u stávajících budov) nebo budoucím provozovateli u projektovaných budov. Pakliže se jedná o stejnou osobu, resp. organizaci jako vlastník, lze pro zadání využít tlačítko duplikovat a údaje se nám do těchto zadávacích polí automaticky propíší z údajů vyplněných u vlastníka. Software pro stavební fyziku DEK a.s. 44

45 Identifikační údaje o budově. Opět zadání, které nepotřebuje bližší komentář. V případě, že adresa budovy se shoduje s adresou vlastníka nebo provozovatele, lze využít tlačítko duplikovat. Po jeho aktivaci se nám objeví modální okno pro volbu adresy k duplikování jestli z vlastníka nebo z provozovatele. V nápovědě k polím parcelní číslo, kód obce a kód katastrálního území jsou uvedeny internetové odkazy, kde můžete tyto informace zjistit. Důležitý údaj je výběr rolety: převažující typ budovy. Pakliže máme budov s více zónami, resp. profily užívání (např. objekt, kde v přízemní jsou obchodní prostory, ve 2. NP kanceláře a v dalších nadzemních patrech byty), volíme typ Software pro stavební fyziku DEK a.s. 45

46 s největším zastoupením podlahové plochy. Tento výběr se následně propisuje do protokolu průkazu energetické náročnosti budovy. Software pro stavební fyziku DEK a.s. 46

47 Zadání účelu zpracování průkazu Příklad zobrazení 1 Příklad zobrazení 2 Příklad zobrazení 3 V části formuláře Zadávací informace k budově nejprve volíme účel zpracování průkazu z následujících možností: Nová budova Větší nebo jiná změna dokončené budovy Budova užívaná orgánem veřejné moci Prodej budovy nebo její části Pronájem budovy nebo její části Jiný účel zpracování V případě volby jiný účel zpracování se pod touto roletou, která nás vyzývá k výběru účelu zpracování průkazu, objeví pole pro heslovitý popis tohoto jiného účelu zpracování průkazu. Pokud tvoříme průkaz pro jakoukoliv budovu, jež využívá nebo bude využívána orgánem veřejné moci, ať se jedná o novostavbu, změnu budovy, pronájem Software pro stavební fyziku DEK a.s. 47

48 nebo prodej orgánu veřejné moci, je nutno volit vždy možnost Budova užívaná orgánem veřejné moci. Pouze při této volbě se zobrazí, že je povinnost umístění grafického vyjádření průkazu na veřejném místě. U ostatních možností tato povinnost předepsaná zákonem není. Software pro stavební fyziku DEK a.s. 48

49 Volba referenčního požadavku na budovu Dále na formuláři budeme vyzvání k rozhodnutí, zda chceme zadat typ referenčního požadavku centrálně pro celou budovu nebo pro každou zónu zvlášť. Pokud zvolíme možnost ANO centrálně pro celou budovu, objeví pod touto roletou další roleta, kde vybírám typ referenčního požadavku pro celou hodnocenou budovu. Pokud vyberu možnost NE zadávám typ referenčního požadavku pro každou zónu zvlášť. Roleta s tímto výběrem se objeví na formuláři základní popis zóny a tento referenční požadavek vybíráme zvlášť pro každou zónu. Proč tato možnost? Tuto možnost využijeme například v případě, že realizujeme nástavbu na stávající budovu nebo přístavbu ke stávající budově a přitom chceme celou budovu hodnotit jedním průkazem. Pokud tato nově realizovaná část zvětšuje energeticky vztažnou plochu budovy o více jak 25% (limit definovaný ve vyhlášce), je nově zrealizovaná část považována za samostatnou zónu, na kterou se vztahují referenční požadavky jako na novou budovu. Stávající budova je samostatná zóna, na kterou se vztahují referenční požadavky jako na měněnou budovu. Kdyby tato možnost nebyla, museli bychom pro každou část-zónu budovy (novou a stávající) vystavit samostatný průkaz. Na výběr ke stanovení typu referenčního požadavku máme tyto možnosti: Nová budova Změna dokončené budovy Budova s téměř nulovou spotřebou energie Každý typ referenčního požadavku má svá vyhláškou předepsaná specifika (referenční hodnoty a limity požadavků) a nelze je zaměňovat. Poznámka: Pojem budova s téměř nulovou spotřebou energie je bohužel špatný a zavádějící terminus technikus. Nicméně pokud pod tímto pojmem budeme chápat budovy s nízkou potřebou a spotřebou energie, která je alespoň z části nebo plně pokryta obnovitelnými zdroji energie, přiblížíme se z hlediska Software pro stavební fyziku DEK a.s. 49

50 spotřeby neobnovitelné primární energie na provoz budovy obsahu této definice. Nízká spotřeba energie má, resp. musí mít ale vždy vazbu na ekonomickou efektivitu! Software pro stavební fyziku DEK a.s. 50

51 Zadání vnější extrémní návrhové teploty Dále na formuláři budeme vyzvání k rozhodnutí o klimatické oblasti, kde budova stojí nebo bude stát. Teplotní oblasti jsou 1 až 4 dle přílohy H tepelně technické normy ČSN Tepelná ochrana budov Část 3 Návrhové hodnoty veličin viz obrázek níže: Dále zadáváme nadmořskou výšku objektu. Podle vybrané teplotní oblasti a zadané nadmořské výšky objektu se nám automaticky vypočítá vnější extrémní návrhová teplota pro hodnocený objekt. Jelikož přesnější mapa není k dispozici, tak v případě pochybností o přesném určení teplotní oblasti vždy uvažujeme nepříznivější možnost. Software pro stavební fyziku DEK a.s. 51

52 Zadání stínění budovy (pro infiltraci) Jak značí popis této rolety, výběr v ní slouží pro volbu expozice hodnocené budovy vůči účinkům větru. Tato volba má dále vliv na výpočet infiltrace vnějšího vzduchu do hodnocené budovy. Poznámka: U přirozeného větrání (=neřízeného) má tato volba vliv na výsledný stínící činitel infiltrace pro budovu v případě jednozónového modelu budovy nebo pro každou zónu v případě vícezónového modelu objektu. V případě řízeného větrání má tato volba vliv na tentýž stínící činitel infiltrace a také na činitel větrné expozice. Více viz formulář základní popis zóny kapitola Zadání převažující vnitřní návrhové teploty Zde vyplníme převažující vnitřní návrhovou teplotu za celou budovu. Pokud máme více zón s různými návrhovými teplotami, vyplníme zde teplotu zóny, která má největší obestavěný objem. Definice této teploty je uvedena v ČSN Tepelná ochrana budov: Část 2 Požadavky v čl Poznámka: Při teoretické situaci například dvou zón se stejným obestavěným objemem a přitom s odlišnou návrhovou teplotou, volíme vyšší z návrhových teplot z těchto dvou zón jako průměrnou návrhovou teplotu v budově. Software pro stavební fyziku DEK a.s. 52

53 Výběr způsobu výpočtu tepelných ztrát distribucí Zde je zatím možnost volby pouze ANO. V některé z dalších vydaných verzí programu ENERGETIKA bude umožněn výpočet energetických ztrát distribucí vytápění, chlazení a teplé vody (TV) podrobně. Navýšení energetické spotřeby vlivem energetických ztrát distribucí se pak nebude v případě volby NE zadávat paušálně jednou hodnotou účinnosti distribuce η dis+st, ale bude umožněn podrobný výpočet těchto energetických ztrát. V takovém případě nás program vyzve pro zadání délky potrubí, materiálů potrubí, průřezů potrubí, dimenze a typu tepelné izolace potrubí, prostředí, ve kterém vede potrubí atd. Výsledkem pak bude přesnějším výpočtem stanovená hodnota energetické ztráty distribucí a tedy následně i stanovení účinnosti distribuce, kterou v případě paušálního stanovení (volba ANO) zadává přímo zpracovatel na základě odborného odhadu vycházejícího z jeho zkušeností a řešení objektu jak po stránce stavební, tak po stránce vybavení technickými systémy a jejich regulace. Ve většině výpočtů není důvod volit možnost NE, zvláště pakliže všechny tyto výše uvedené informace neznáme. Při dostatečných zkušenostech si vystačíme se zadáním jedné paušální hodnoty energetické účinnosti rozvodů. Podrobné zadání využijeme, resp. oceníme pouze ve speciálních případech. Více k tomuto je uvedeno v kapitole formulář Základní popis zóny v části vytápění a chlazení, v kapitole 0 formulář Potřeba TV a posléze v manuálu k vydané verzi programu ENERGETIKA, kde bude již doplněna tato možnost NE chci počítat energetické ztráty distribucí podrobně. Software pro stavební fyziku DEK a.s. 53

54 Doprovodné údaje k hodnocené budově Posledními poli na tomto formuláři jsou pole pro popis objektu, pro doplňující údaje k hodnocenému objektu a pro seznam použitých podkladů pro hodnocení. Pokud zadáváte více informací než je přednastavená velikost pole, chyťte kurzorem pravý dolní roh pole a směrem dolů jej táhněte do doby, než se Vám zobrazí všechen zadaný nebo zkopírovaný text. Poznámka: Zde vyplněné údaje se nezobrazují v protokolu PENB dle vyhlášky č. 78/2013 Sb. V nejbližší době bude do programu doplněn podrobný protokol. V něm budou vypsány všechny zadané údaje k hodnocené budově včetně těchto údajů. Bude pak záležet na zpracovateli PENB, zda-li doplňující (nepovinný) protokol připojí k povinnému protokolu a grafickému vyjádření PENB dle vyhlášky č. 78/2013 Sb. Software pro stavební fyziku DEK a.s. 54

55 6.3.3 FORMULÁŘ ZÁKLADNÍ POPIS ZÓNY Prvními poli na tomto formuláři jsou pole pro popis názvu zóny a pro doplňující popis k zóně. V tomto popisu můžeme například popsat, proč jsme zvolili tuto zónu jako samostatnou nebo doplnit bližší provozní charakteristiky zóny. Pokud zadáváte více informací než je přednastavená velikost pole, chyťte kurzorem pravý dolní roh pole a směrem dolů jej táhněte do doby, než se Vám zobrazí všechen zadaný nebo zkopírovaný text, resp. než budete spokojení s velikosti pole pro zadání textu. Poznámka: Zde vyplněné údaje se nezobrazují v protokolu PENB dle vyhlášky č. 78/2013 Sb. V nejbližší době bude do programu doplněn podrobný protokol. V něm budou vypsány všechny zadané údaje k hodnocené budově včetně těchto údajů. Bude pak záležet na zpracovateli PENB, zda-li doplňující (nepovinný) protokol připojí k povinnému protokolu a grafickému vyjádření PENB dle vyhlášky č. 78/2013 Sb. Software pro stavební fyziku DEK a.s. 55

56 Zadání referenčního požadavku na zónu Následuje roleta pro stanovení typu referenčního požadavku pro zónu. Pakliže jsme na formuláři Základní údaje zvolili možnost, že zadáme typ referenčního požadavku centrálně (=jednotně) pro celou budovu, zde se tento vybraný typ referenčního požadavku v roletě zobrazí, ale nelze editovat. Naopak, pokud zvolíme na formuláři Základní údaje stanovení typu referenčního požadavku zvlášť pro každou zónu, tak tato roleta na formuláři Základní popis zóny bude aktivní a pro každou zónu lze vybrat samostatný typ referenčního požadavku. Poznámka: Důvody možnosti zadávání samostatného referenčního požadavku pro každou zónu zvlášť viz kapitola: formulář Základní údaje. Software pro stavební fyziku DEK a.s. 56

57 Zadání profilu užívání zóny Velice důležitým zadávacím pole je výběr předdefinovaného profilu užívání zóny, resp. budovy v případě jednozónového modelu. V roletovém menu jsou v momentální verzi programu předdefinovány tyto profily užívání: 1. Rodinný dům obytné prostory 2. Rodinný dům ostatní neobývané prostory 3. Bytový dům obytné prostory 4. Bytový dům společné prostory, komunikace 5. Bytový dům ostatní prostory 6. Administrativní budovy kancelářské prostory (velkoplošná kancelář) 7. Administrativní budovy kancelářské prostory (oddělené kanceláře) 8. Administrativní budovy zasedací místnosti 9. Administrativní budovy speciální prostory, serverovny 10. Administrativní budovy schodiště, chodby, komunikace 11. Administrativní budovy sklady, archivy 12. Vzdělávací budovy učebny, kabinety 13. Vzdělávací budovy posluchárny, přednáškové prostory 14. Vzdělávací budovy chodby, komunikace 15. Vzdělávací budovy tělocvičny, sportoviště 16. Vzdělávací budovy jídelny, kantýny 17. Vzdělávací budovy šatny 18. Zdravotnická zařízení pokoje pro pacienty 19. Zdravotnická zařízení ordinace 20. Zdravotnická zařízení chodby, čekárny 21. Zdravotnická zařízení sály 22. Zdravotnická zařízení přípravy jídel, jídelny 23. Zdravotnická zařízení ostatní prostory 24. Ubytovací zařízení ubytovací prostory, pokoje 25. Ubytovací zařízení chodby, komunikace 26. Ubytovací zařízení restaurace, stravovací prostory 27. Ubytovací zařízení sklady potravin 28. Ubytovací zařízení sklady ostatní Software pro stavební fyziku DEK a.s. 57

58 29. Ubytovací zařízení ostatní prostory 30. Sportovní zařízení sportovní plochy 31. Sportovní zařízení hlediště 32. Sportovní zařízení šatny 33. Sportovní zařízení chodby, komunikace 34. Sportovní zařízení ostatní prostory, technické místnosti 35. Sportovní zařízení bazénová hala 36. Budovy pro obchodní účely prodejní plochy 37. Budovy pro obchodní účely šatny, sociální zařízení 38. Budovy pro obchodní účely sklady s trvalým pobytem osob 39. Budovy pro obchodní účely skladby bez trvalého pobytu osob 40. Budovy pro obchodní účely sklady potravin 41. Budovy pro obchodní účely ostatní prostory 42. Obecná nevytápěná zóna 43. Prostor pod zvýšenou podlahou Celkem je přednastaveno zatím 43 profilů užívání. Profily 1 až 41 jsou převzaty z pracovní verze TNI Energetická náročnost budov Typické hodnoty pro výpočet. Profily 42 a 43 slouží pro nevytápěné prostory, resp. pro prostory bez požadavku na vnitřní teplotu, bez požadavku na větrání a umělé osvětlení. Celkem je zde 8 typů kategorií budov (RD rodinné domy, BD bytové domy, AD administrativní budova, budovy pro vzdělávání, budovy pro zdravotnictví, budovy pro ubytování, budovy pro sport, budovy pro obchodní účely), 1 profil představující obecnou nevytápěnou zónu a 1 profil pro případ, kdy máme zónu se zvýšenou podlahou. Poznámka: V současné verzi programu ENERGETIKA nelze definovat vlastní profily užívání. Mohou se použít pouze profily, které jsou předdefinované. Možnost definovat vlastní profil užívání zprovozníme, jakmile to bude možné. V současné verzi programu ENERGETIKA také není uveden náhled na profily, pro přehled jaké veličiny a hodnoty jsou v nich uvedené (konkrétní hodnoty jsou uvedené v TNI ). Tento náhled na přiřazené profily užívání k zóně umožníme co nejdříve. Současně bude vybraný profil přiřazený k zóně zobrazen v podrobném doplňujícím protokolu po jeho zprovoznění. V něm budou vypsány všechny zadané údaje k hodnocené budově včetně těchto údajů. Bude pak záležet na zpracovateli PENB, zda-li doplňující (nepovinný) protokol připojí k povinnému protokolu a grafickému vyjádření PENB dle vyhlášky č. 78/2013 Sb. Software pro stavební fyziku DEK a.s. 58

59 Zde je uveden základní přehled veličin, které s sebou nese profil užívání budovy: 1. Počátek provozní doby zóny 2. Konec provozní doby zóny 3. Provozní doba užívání zóny 4. Roční užívání budovy počet provozních dní (stanoven kalendářně) 5. Obsazenost (m 2 /osoba) 6. Vnitřní teplota pro režim vytápění 7. Vnitřní teplota pro režim vytápění mimo provozní dobu 8. Provozní doba vytápění objektu 9. Vnitřní teplota pro režim chlazení (měsíční krok výpočtu) 10. Vnitřní teplota pro režim chlazení (hodinový krok výpočtu) 11. Vnitřní teplota pro režim chlazení mimo provozní dobu 12. Provozní doba chlazení objektu 13. Průměrný průtok čerstvého vzduchu (řízené větrání) 14. Měrná jednotka k jaké je vztažen průměrný průtok čerstvého vzduchu 15. Intenzita větrání (definováno násobností výměny vzduchu) 16. Doba provozu větracího zařízení 17. Zimní období měrná vlhkost 18. Letní období měrná vlhkost 19. Průměrná produkce vlhkosti 20. Měrné tepelné zisky od osob 21. Časový podíl přítomnosti osob 22. Měrné tepelné zisky z vybavení 23. Časový podíl doby provozu 24. Doba využití denního světla za rok 25. Doba využití bez denního světla za rok 26. Osvětlenost 27. Korekční činitel na přítomnost osob Na přiřazeném profilu k zóně (profil s požadavkem na vnitřní teplotu či nikoliv) závisí mnoha dalších zobrazení zadávacích polí a výběrových menu v programu. Různé vazby poznáte postupem času při práci s tímto programem Software pro stavební fyziku DEK a.s. 59

60 Zadání podlahové plochy zóny Dále se na formuláři základní popis zóny setkáte se zadáním podlahové plochy zóny. Pro výpočet energetické náročnosti budovy potřebujeme znát výměru podlahové plochy zóny jak z vnějších rozměrů A f, tak čistou podlahovou plochu z vnitřních rozměrů A c. Výše uvedené zadávací pole jsou propojena tak, že zadáme-li 2 ze 3 zadávacích polí (A f, A c, podíl A c z A f v %), tak třetí hodnota se automaticky dopočítá (po kliknutí do toho zbývajícího třetího pole). Jak se odečítají tyto plochy je uvedeno na obrázku níže: Podlahová plocha z vnějších rozměrů v případě vícezónového objektu mezi zónami vede osou vnitřních dělících konstrukcí mezi zónami. Platí, že součet vnější podlahové plochy A f zón musí dát stejnou hodnotu, jako bychom A f stanovovali rovnou pro celou budovu(=jednozónový model budovy), nikoliv zvlášť po zónách. Software pro stavební fyziku DEK a.s. 60

61 PROGRAM ENERGETIKA verze A Způsob stanovení energeticky vztažné plochy pro účely hodnocení energetické náročnosti budovy dle vyhlášky č. 78/2013 je uveden v kapitole Poznámka: V hodnocení energetické náročnosti dle vyhlášky č. 148/2007 Sb. (zrušena) byla definována energeticky vztažná plocha jako součet vnitřních podlahových ploch zón A c s upravovanou teplotou vnitřního vzduchu. Tato vnitřní podlahová plocha byla vymezena vnitřními líci vnějších obalových konstrukcí včetně zahrnutí vnitřních stavebních konstrukcí. Viz obrázek níže. Software pro stavební fyziku DEK a.s. 61

62 Zadání objemu zóny Dále se na formuláři základní popis zóny setkáte se zadáním objemu zóny. Pro hodnocení energetické náročnosti budovy potřebujeme znát objem zóny jak z vnějších rozměrů V f, tak čistý objem vzduchu v zóně z vnitřní rozměrů V c. Výše uvedené zadávací pole jsou propojena tak, že zadáme-li 2 ze 3 zadávacích polí (V f, V c, podíl V c z V f v %), tak třetí hodnota se automaticky dopočítá (po kliknutí do toho zbývajícího třetího pole). Principy pro stanovení těchto objemů jsou obdobné jako u podlahových ploch. Software pro stavební fyziku DEK a.s. 62

63 Zadání tepelné kapacity zóny Další vlastností zóny, kterou musíme zadat, je tepelná kapacita zóny. Na výběr máme z 5-ti možností: Velmi lehká Lehká Střední Těžká Velmi těžká Tepelná kapacita je také jedním z referenčních požadavků uvedených ve vyhlášce o energetické náročnosti budovy, kde je požadována střední tepelná kapacita zóny pro výpočet referenční energetické náročnosti budovy. Jak z nabídky vybírat na základě reálného provedení stavby je uvedeno v kontextové nápovědě k této roletě výběru. Tepelná kapacita zóny nám rozhoduje o využitelnosti tepelných zisků v průběhu času tím, že jsou tyto tepelné zisky akumulovány konstrukcemi a následně také těmito konstrukcemi dodávány do interiéru zóny. Poznámka: Každý z praxe známe skutečnost, že například v těžkých kamenných stavbách v létě je stabilnější teplota v interiéru než v například v lehkých dřevěných stavbách. Těžká stavba totiž na tepelné zisky (vnitřní, solární) reaguje daleko pomaleji. Prvně se musí toto teplo vstřebat do akumulační hmoty těžké stavby než se projeví plnou silou v interiéru. V lehké stavbě takové tepelné zisky se nemají do čeho akumulovat a proto se hned v plné síle projeví v interiéru. Pokud tepelné zisky pominou, tak u lehké stavby se to v interiéru hned projeví. Těžká stavba pak i po pominutí tepelných zisků dodává do interiéru teplo naakumulované v konstrukcích. Tato vlastnost platí samozřejmě i obráceně v případě zisků chladů. Obecně platí, že čím větší akumulační hmota zóny je, tím více je harmonizován průběh vnitřních teplot v zóně. Typickým příkladem, kde se maximálně využívá této vlastnosti, jsou Software pro stavební fyziku DEK a.s. 63

64 například sklepy pod zemí, kde je celoročně stabilní teplota kvůli velmi velké akumulační hmotě okolní zeminy. Software pro stavební fyziku DEK a.s. 64

65 Zadání chlazení a řízeného větrání zóny Další volbou při zadání údajů o zóně je rozhodnutí, zda zóna je strojně chlazená. Na výběr jsou možnosti ANO a NE. Tato roleta s výběrem těchto dvou možností se objeví pouze v případě, že k zóně byl přiřazen profil užívání s požadavkem na vnitřní teplotu. Tedy při výběru některého z profilu 1. až 41. viz vysvětlení k výběru užívacích profilu v kapitole Pakliže, vyberu profil 42. (Obecná nevytápěná zóna) nebo 43. (Prostor pod zvýšenou podlahou), kde není požadavek na vnitřní teplotu, toto roletové menu s dotazem na možnost strojního chlazení se neobjeví. Následující volbou je rozhodnutí, zda tato zóna je také řízeně větrána vzduchotechnikou. Na výběr jsou tři možnosti: NE ANO (z části) ANO (plně) Co to znamená řízeně větrána plně a řízeně větrána z části? Pokud je zóna řízeně větrána plně, tak veškerá v užívacím profilu přiřazenému k této zóně nadefinovaná hygienicky nutná (předepsaná) výměna vnitřního vzduchu je dodávána (řešena) přes vzduchotechnickou jednotku. Pokud je řízeně větrána pouze z části, tak je přes VZT jednotku větrána jen část tohoto požadovaného množství nadefinovaného v užívacím profilu přiřazaného k této zóně. Výše podílu dodávky vzduchu řízeně a přirozeně se definuje u příslušné vzduchotechnické jednotky viz dále formulář vzduchotechnika v kapitole Respektive u vzduchotechnické jednotky se definuje podíl řízené dodávky čerstvého vzduchu. Zbytek do 100% se automaticky považuje za dodávku přirozeným větráním bez vlivu vzduchotechniky. Pouze v případě, že zvolím jednu ze dvou možností ANO, objeví se další zadávací pole pro rozhodnutí, zda je pomocí vzduchotechniky tato zóna i Software pro stavební fyziku DEK a.s. 65

66 vytápěna nebo chlazena. Tento dotaz, zda je zóna vzduchotechnikou i vytápěna nebo chlazena, se objeví také pouze v případě, že k zóně byl přiřazen některý z užívacích profilů 1. až 41. (požadavek na vnitřní teplotu). U profilu 42. (Obecná nevytápěná zóna) a 43. (Prostor pod zvýšenou podlahou) se nám tato roleta neobjeví. U těchto dvou zón není požadavek na vnitřní teplotu. Na možnosti výběru v této roletě má také vliv, zda bylo zvoleno, zda zóna je nebo není také strojně chlazena. Výběrové menu v roletě zóna vzduchotechnikou, pakliže zóna není strojně chlazena: Není vytápěna Vytápěna z části Vytápěná plně Výběrové menu v roletě zóna vzduchotechnikou, pakliže zóna je strojně chlazena: Není vytápěna ani chlazena Vytápěna z části a není chlazena Vytápěná plně a není chlazena Chlazena z části a není vytápěna Chlazena plně a není vytápěna Vytápěna plně a chlazena z části Chlazena plně a vytápěná z části Vytápěna i chlazena plně Vytápěná z části i chlazená z části Co to znamená vytápěna nebo chlazena plně a z části? Tyto přídomky se vztahují k pokrytí potřeby tepla a chladu v zóně. Pokud například je zóna vytápěna i chlazena vzduchotechnikou plně, znamená to, že veškerou potřebu tepla i chladu v zóně plně pokryje (dodá) systém vzduchotechniky. Pokud systém vzduchotechniky dodá (pokrývá) potřebu tepla nebo chladu (nebo obojí) v zóně jen z části, znamená to přítomnost dalšího systému vytápění nebo chlazení (nebo obojího) v zóně. Poznámka: Typickým příkladem toho, kdy je zóna například plně řízeně větrána vzduchotechnikou a přitom z části tato vzduchotechnika pokrývá potřebu tepla a chladu zóny, je centrální vzduchotechnická jednotka, která dodává vzduch do Software pro stavební fyziku DEK a.s. 66

67 jednotlivých zón, v nichž jsou na tyto vzduchotechnické rozvody napojeny fancoily. Je to tzv. dvoustupňový systém úpravy teploty vzduchu. Část zajišťuje vzduchotechnická jednotka na centrální úrovni a zbylou část zajišťuji jednotlivé fancoily v zóně (zónách). Jelikož v praxi mohou nastat různé kombinace, je výše na výběr více možností. Software pro stavební fyziku DEK a.s. 67

68 Zadání účinnosti sdílení a distribuce tepla vytápěné zóny Příklad zobrazení 1 Příklad zobrazení 2 Na formuláři základní údaje zóny následuje zadání sekce vytápění, resp. zadání účinnosti emise (sdílení) tepla a účinnosti distribuce otopné soustavy. V případě, že je zóna z části vytápěna i VZT jednotkou, tak se nám na zadávacím formuláři objeví zadávací pole pro zadání účinnosti jak pro systém vytápění mimo vzduchotechniku, tak pro systém vytápění pomocí vzduchotechniky. Je to Software pro stavební fyziku DEK a.s. 68

69 rozděleno, protože hodnoty účinností sdílení (emise) a distribuce se pro oba systémy dodávky tepla mohou odlišovat. Platí, že pokud je zóna vytápěna (z části nebo plně) vzduchotechnikou, objeví se zadávací pole pro zadání účinností η em emise (sdílení) a distribuce η dis+st tepla s dolním indexem VH (ventilation heating). U ostatních systémů vytápění se objeví zadávací pole účinností s dolním indexem H (heating). Software pro stavební fyziku DEK a.s. 69

70 Hodnoty účinností emise (sdílení) tepla nevzduchotechnickou soustavou Hodnoty účinností η H,em emise (sdílení) tepla můžete zadat dle: definovat vlastní hodnoty nebo využít katalogových hodnot dle ČSN EN V prvním případě, zadáte do zadávacích polí rovnou hodnoty účinností. V ve druhém případě, se nám u zadávacího pole účinnosti emise tepla η H,em objeví tlačítko pro vyvolání modálního okna. Ve vyvolaném modálním okně pak vybereme některou z nabízených možností, která se po potvrzení propíše do pole účinnosti sdílení tepla. Na závěr nutno podotknout, že hodnoty účinností emise (sdílení) tepla, jsou vždy chápány jako průměrné za řešenou zónu. η H,em je to účinnost s jakou koncový prvek systému vytápění dokáže do něj dopravenou energii předat svému okolí. ( em emission [emise]) Software pro stavební fyziku DEK a.s. 70

71 Výběr dle ČSN nemám dostatek informací pro zadání Modální okno k zadání účinnosti emise (sdílení) tepla η H,em tedy pro zadání účinnosti sdílení emise tepla pro jiný než vzduchotechnický systém. Po jeho vyvolání budeme vyzvání k volbě rozhodnutí, zda máme o otopném systému dostatek informací. Jak to ale můžeme vědět, když nevíme, jaké informace po nás pro zadání budou potřeba? Platí několik obecných doporučení. Dostatek informací určitě máme, pakliže hodnotíme novostavbu. Součástí projektové dokumentace musí být i projekt otopné soustavy včetně projektu měření a regulace. Máme tedy k dispozici všechny potřebné údaje pro podrobné zadání tedy volba ANO v první roletě modálního okna. Stejný princip platí i pro stávající budovu, pokud je dochovaná kompletní projektová dokumentace systému vytápění a je přitom aktuální. V ostatních případech lze tyto informace zjistit nebo volit možnost, že nemáme dostatek informací a postupovat dále podle této volby. Nejlepší přehled získáte, když si projedete obě možnosti ANO mám i NE-nemám dostatek informací a podle toho usoudíte, kterou možnost zvolíte. V případě, že nemám dostatek informací, budeme další roletou vyzvání k výběru základní charakteristiky otopného systému z následujících možností: teplovodní systém s otopnými tělesy / konvektory teplovodní plošný systém (podlahové, stropní, stěnové vytápění) elektrické vytápění přímotopy elektrické vytápění akumulace (akumulační kamna) elektrické vytápění plošné (topné rohože v podlaze, stěně, stropě) Software pro stavební fyziku DEK a.s. 71

72 ostatní Nabízené volby není potřeba blíže rozebírat. Ke každé volbě je pak nadefinovaná účinnost emise (sdílení) tepla η H,em koncovými prvky systému vytápění. POTVRDÍME VOLBU, RESP. UKONČÍME VYVOLANÉ MODÁLNÍ OKNO POMOCÍ TLAČÍTKA POUŽÍT. VYBRANÁ HODNOTA SE NÁM PAK PROPÍŠE DO ZADÁVACÍHO POLE PRO ÚČINNOST EMISE TEPLA η H,em. Poznámka: bez potvrzení volby můžeme ukončit (zavřít) modální okno stisknutím křížku v pravém horním rohu modálního okna. Software pro stavební fyziku DEK a.s. 72

73 Výběr dle ČSN mám dostatek informací pro zadání Příklad zobrazení 1 Příklad zobrazení 2 Výše jsme uvedli, co má vliv na volbě ANO-mám nebo NE-nemám dostatek informací. Níže již rozvedeme volbu ANO mám dostatek informací. Software pro stavební fyziku DEK a.s. 73

74 V případě, že mám dostatek informací, budeme nejprve další roletou vyzvání k výběru světlé výšky místnosti. Tento výběr nám ovlivní další možnosti uvedené pod touto roletou v tomto modálním okně. h <= 4 m 4 m < h <= 6 m 6 m < h <= 8 m 8 m < h <= 10 m 10 m < h <= 12 m 12 m < h <= 15 m 15 m < h <= 20 m Nabízené volby není potřeba blíže rozebírat. Pro volbu světlé výšky místnosti h<=4m, platí příklad zobrazení modálního okna 1, pro ostatní volby platí příklad zobrazení modálního okna 2 viz obrázky výše. Poznámka: Výška h se vždy vztahuje k průměrné výšce místností v řešené zóně. Pokud mám například jednu zónu, do které zahrnuji 8 pater každé se světlou výškou po 2,60 m, tak ve výše uvedeném výběru volím volbu na základě světlé výšky v hodnocené zóně h=2,60 m. Světlé výšky v rámci hodnocené zóny se nesčítají! Software pro stavební fyziku DEK a.s. 74

75 Příklad zobrazení 1 (volba světlá výška místnosti h<4m) Další roletové výběrové menu nás vyzve k volbě typu emisního systému: A) Volně stojící otopná plocha (otopné těleso, konvektor) B) Velkoplošné vytápění (podlahové, stěnové, stropní) C) Elektrické vytápění (přímotopy, akumulační kamna) Software pro stavební fyziku DEK a.s. 75

76 Podle této volby se další zobrazení nabídky v modálním okně dále mění. V případě volby A) budeme vyzvání k výběru v dalším roletovém menu typu regulace teploty v prostoru: Neregulovaná, s ústřední regulací vstupní vody Pilotní místnost P - regulátor (2K) P regulátor (1K) PI regulátor PI regulátor s optimalizací První možnost značí, že dodávávaní tepla voda je pro celý objekt regulována pouze centrálně u tepelného zdroje např. ekvitermní regulací. Tzn. teplota v řešené zóně není sledována, tepelný zdroj do této zóny dodává teplo jen na základě přednastavených teplotních křivek vnější teploty. Pilotní místnost značí, že dodávka tepla je regulována na základě jednoho teplotního čidla umístěného v zóně v pilotní místnosti. Další roleta se zeptá na teplotní rozdíl mezi interiérem (teplotou v zóně) a střední teplotou otopné soustavy. Nabízeny jsou tři základní možnosti: 60 K (např. teplotní spád otopné soustavy 90/70 o C) 42,4 K (např. teplotní spád otopné soustavy 70/55 o C) 30 K (např. teplotní spád otopné soustavy 55/45 o C) Poznámka: Zde není třeba blíže vysvětlovat. Snad jen K značí Kelvin. Kelvinova a Celsiova stupnice mají shodné dělení, ale je posunuta u Kelvinovy stupnice 0 do absolutní 0 tj. 0 K = -273,15 o C. Jelikož stupnice je stejná, bavíme-li se o rozdílu, je hodnota v K i ve o C tatáž hodnota. Poslední roleta se zeptá na výběr specifických tepelných ztrát obvodovými dílci (konstrukcemi) dle způsobu instalace otopného tělesa. Nabízeny jsou 4 základní možnosti: Otopné těleso na vnitřní straně Otopné těleso na vnější prosklené stěně bez ochrany proti sálání Otopné těleso na vnější prosklené stěně s ochranou proti sálání Otopné těleso na vnější stěně Poznámka: Ochrana proti sálání v případě prosklené stěny je například umístění odrazivé fólie mezi otopné těleso a prosklenou stěnu. Například tenké tepelné Software pro stavební fyziku DEK a.s. 76

77 izolace s nakašírovanou hliníkovou odrazivou fólií apod. V takovém případě je nutné, aby odrazivá fólie byla směrem k otopnému tělesu! Software pro stavební fyziku DEK a.s. 77

78 Volbou B) budeme vyzvání k výběru v dalším roletovém menu typu regulace teploty v prostoru: Teplonosná látka voda - neregulovaná Teplonosná látka voda neregulovaná s ústřední regulací topné vody Teplonosná látka voda neregulovaná s užitím střední hodnoty ochlazení Teplonosná látka voda pilotní místnost Teplonosná látka voda dvoupolohový regulátor / P regulátor Teplonosná látka voda PI regulátor Elektrické vytápění dvoupolohový regulátor Elektrické vytápění PI regulátor Další roleta se zeptá na teplotní rozdíl mezi interiérem (teplotou v zóně) a střední teplotou otopné soustavy. Nabízeno je 5 možností: Podlahové vytápění mokrý systém Podlahové vytápění suchý systém Podlahové vytápění suchý systém s nízkým zakrytím (tenký) Stěnové vytápění Stropní vytápění Poznámka: Mokrý systém otopný had podlahového vytápění je zalit do betonu. Suchý systém otopný had je překryt skládanou akumulační nášlapnou roznášecí vrstvou. Suchý systém s tenkým zakrytím otopný had je překryt tenkou skládanou roznášecí vrstvou například plovoucí podlahou. U stěnového a stropního plošného vytápění je výběr bez omezení konkrétního způsobu realizace. Poslední roleta se zeptá na výběr specifických tepelných ztrát instalovaných plošných otopných ploch dle dimenze tepelné izolace mezi otopným hadem a konstrukcí (částí směrem ven z řešené zóny). Nabízeny jsou 3 základní možnosti: Velkoplošné vytápění bez minimální tepelné izolace dle EN 1264 Velkoplošné vytápění s minimální tepelnou izolací dle EN 1264 Velkoplošné vytápěné s tepelnou izolací o 100% lepší než je požadavek EN 1264 Software pro stavební fyziku DEK a.s. 78

79 Volbou C) budeme vyzvání k výběru v dalším roletovém menu umístění elektrických zdrojů tepla: Prostor u vnitřní stěny Prostor u vnější stěny Poznámka: volíme převládající způsob v rámci celé zóny. Další roleta se zeptá na typ regulace. Nabízeno je 5 možností pro oba případy. Typy regulace při umístění na (nebo u) vnější stěně: Elektrický přímotop P-regulátor (1K) Elektrický přímotop PI regulátor (s korekcí) Akumulační vytápění neregulované bez vybití a statického/dynamického nabití závislého na vnější teplotě Akumulační vytápění P-regulace (1K) s vybitím a statickým/dynamickým nabitím závislým na vnější teplotě Akumulační vytápění PID-regulace (s optimalizací) s vybitím a statickým/dynamickým nabitím závislým na vnější teplotě POTVRDÍME VOLBU, RESP. UKONČÍME VYVOLANÉ MODÁLNÍ OKNO POMOCÍ TLAČÍTKA POUŽÍT. VYBRANÁ HODNOTA SE NÁM PAK PROPÍŠE DO ZADÁVACÍHO POLE PRO ÚČINNOST EMISE TEPLA η H,em. Poznámka: bez potvrzení volby můžeme ukončit (zavřít) modální okno stisknutím křížku v pravém horním rohu modálního okna. Software pro stavební fyziku DEK a.s. 79

80 Příklad zobrazení 2 (volba světlá výška místnosti 4m<h<=6m a více): Budeme vyzvání k výběru v dalším roletovém menu typu regulace teploty v prostoru: Neregulovaná Dvoupolohový regulátor P regulátor (2K) P regulátor (1K) PI regulátor PI regulátor (s optimalizací) Naposled pak budeme vyzvání k výběru typu emisního systému: Otopné těleso Teplovodní plochy Tmavé zářiče Světlé zářiče Podlahové vytápění s integrovanými prvky Podlahové vytápění tepelně oddělené POTVRDÍME VOLBU, RESP. UKONČÍME VYVOLANÉ MODÁLNÍ OKNO POMOCÍ TLAČÍTKA POUŽÍT. VYBRANÁ HODNOTA SE NÁM PAK PROPÍŠE DO ZADÁVACÍHO POLE PRO ÚČINNOST EMISE TEPLA η H,em. Poznámka: bez potvrzení volby můžeme ukončit (zavřít) modální okno stisknutím křížku v pravém horním rohu modálního okna. Software pro stavební fyziku DEK a.s. 80

81 Hodnoty účinností distribuce tepla nevzduchotechnickou soustavou Pro účinnost distribuce tepla η H,dis+st není možnost vyvolání modálního okna. Tuto hodnotu musíte zadat přímo. K této hodnotě neexistují žádné pomocné tabulky, jelikož tato hodnota vždy závisí na konkrétním řešení a nejde z žádného hlediska paušalizovat. Blíže k tomuto poli v kontextové nápovědě programu. Na závěr nutno podotknout, že hodnoty účinností distribuce tepla, jsou vždy chápány jako průměrné za řešenou zónu. η H,dis+st je to účinnost s jakou pracují rozvody a zásobníky systému vytápění, než se potřebné teplo dopraví od zdroje tepla do koncových (emisních) prvků systémů vytápění. ( dis distribution [distribuce], st storage [zásobník]) Software pro stavební fyziku DEK a.s. 81

82 Hodnoty účinností emise (sdílení) tepla vzduchotechnickou soustavou Modální okno k zadání účinnosti emise (sdílení) tepla η VH,em tedy pro zadání účinnosti sdílení emise tepla pro vzduchotechnický systém. Po jeho vyvolání budeme vyzvání k volbě rozhodnutí, zda máme dostatek informací o přesném určení. Jak to ale můžeme vědět, když nevíme, jaké informace po nás pro zadání budou potřeba? Platí několik obecných doporučení. Dostatek informací určitě máme, pakliže hodnotíme novostavbu. Součástí projektové dokumentace musí být i projekt otopné soustavy včetně projektu měření a regulace. Máme tedy k dispozici všechny potřebné údaje pro podrobné zadání tedy volba ANO v první roletě modálního okna. Stejný princip platí i pro stávající budovu, pokud je dochovaná kompletní projektová dokumentace systému vytápění a je přitom aktuální. V ostatních případech lze tyto informace zjistit nebo volit možnost, že nemáme dostatek informací a postupovat dále podle této volby. Nejlepší přehled získáte, když si projedete obě možnosti ANO mám i NE-nemám dostatek informací a podle toho usoudíte, kterou možnost zvolíte. Software pro stavební fyziku DEK a.s. 82

83 Výběr dle ČSN EN nemám dostatek informací pro zadání V případě, že nemám dostatek informací, budeme další roletou vyzvání k výběru ze dvou možností: Teplovzdušný systém - bytové domy Teplovzdušný systém nebytové domy Nabízené volby není potřeba blíže rozebírat. Ke každé volbě je pak nadefinovaná účinnost emise (sdílení) tepla η VH,em koncovými prvky systému teplovzdušného vytápění pomocí vzduchotechniky. POTVRDÍME VOLBU, RESP. UKONČÍME VYVOLANÉ MODÁLNÍ OKNO POMOCÍ TLAČÍTKA POUŽÍT. VYBRANÁ HODNOTA SE NÁM PAK PROPÍŠE DO ZADÁVACÍHO POLE PRO ÚČINNOST EMISE TEPLA η VH,em. Poznámka: bez potvrzení volby můžeme ukončit (zavřít) modální okno stisknutím křížku v pravém horním rohu modálního okna. Software pro stavební fyziku DEK a.s. 83

84 Výběr dle ČSN EN mám dostatek informací pro zadání Příklad zobrazení A) Výše jsme uvedli, co má vliv na volbě ANO-mám nebo NE-nemám dostatek informací. Níže již rozvedeme volbu ANO mám dostatek informací. V případě, že mám dostatek informací, budeme nejprve další roletou vyzvání k typu umístění vzduchotechniky z hlediska typu budovy. Tento výběr nám ovlivní další možnosti uvedené pod touto roletou v tomto modálním okně. A) Bytové prostory (příklad zobrazení 1) B) Nebytové prostory (příklad zobrazení 2) Poznámka: Nabízené volby nejsou a nebudou navázány na typ profilu užívání přiřazeného k zóně. Proto, pokud zvolím například užívací profil Bytové domy obytné prostory, tak je třeba volit typ aplikace, resp. zóny bytové prostory a naopak. Nekombinovat tyto možnosti (například typ užívacího profilu zóny Administrativní budova velkoplošné kanceláře a zde bychom zvolili typ budovy bytové prostory )! Software pro stavební fyziku DEK a.s. 84

85 V případě volby A) dále máme roletu pro charakteristiky VZT systému z hlediska teploty vzduchu dodávaného do zóny: Ɵ H,sup > Ɵ int,h,set (vyústka u vnější stěny) Ɵ H,sup > Ɵ int,h,set (vyústka u vnitřní stěny) Ɵ H,sup < Ɵ int,h,set Poznámka: Ɵ H,sup - teplota vzduchu přiváděného vzduchotechnikou do zóny; Ɵ int,h,set teplota v zóně. Tento údaj s sebou nese profil užívání přiřazený k zóně. Dále máme roletu pro výběr způsobu regulace dodávané ohřátého vzduchu do zóny: PI regulace jednotlivých místností P regulace jednotlivé místnosti (1K) Zónová P regulace (1K) Centrální regulace zdroje tepla a regulace teploty přiváděného vzduchu pomocí referenční místnosti Pouze centrální regulace pro přívodně odvodní jednotku Poznámka: Volba v této roletě není a nebude navázaná na typ vzduchotechnické jednotky, kterou zpracovatel vybírá na formuláři vzduchotechnika viz kapitola Pakliže zde vyberu poslední možnost, tak na formuláři vzduchotechnika musím také volit přívodně odvodní jednotku. POTVRDÍME VOLBU, RESP. UKONČÍME VYVOLANÉ MODÁLNÍ OKNO POMOCÍ TLAČÍTKA POUŽÍT. VYBRANÁ HODNOTA SE NÁM PAK PROPÍŠE DO ZADÁVACÍHO POLE PRO ÚČINNOST EMISE TEPLA η VH,em. Poznámka: bez potvrzení volby můžeme ukončit (zavřít) modální okno stisknutím křížku v pravém horním rohu modálního okna. Software pro stavební fyziku DEK a.s. 85

86 V případě volby B) budeme nejprve další roletou vyzvání k výběru světlé výšky místnosti. Tento výběr nám ovlivní další možnosti uvedené pod touto roletou v tomto modálním okně: h <= 4 m 4 m < h <= 6 m 6 m < h <= 8 m 8 m < h <= 10 m 10 m < h <= 12 m 12 m < h <= 15 m 15 m < h <= 20 m Nabízené volby není potřeba blíže rozebírat. Pro volbu světlé výšky místnosti h<=4m, platí příklad zobrazení modálního okna B)-1, pro ostatní volby platí příklad zobrazení modálního okna B)-2. Příklad zobrazení B)-1 Poznámka: Výška h se vždy vztahuje k průměrné výšce místností v řešené zóně. Pokud mám například jednu zónu, do které zahrnuji 8 pater každé se světlou výškou po 2,60 m, tak ve výše uvedeném výběru volím volbu na základě světlé výšky v hodnocené zóně h=2,60 m. Světlé výšky v rámci hodnocené zóny se nesčítají! Software pro stavební fyziku DEK a.s. 86

87 Další roletou budeme vyzvání k citlivosti regulace VZT v zóně: Nízká citlivost regulace v zóně Vysoká citlivost regulace v zóně Následuje dotaz na systémové řešení VZT v zóně z hlediska vytápění: Dodatečný ohřev přiváděného vzduchu Cirkulační vytápění První možností je například dvoustupňová úprava vzduchu, kdy na VZT potrubí přívodu do zóny je ještě umístěn fancoil pro případný dohřev vzduchu. Centrální VZT jednotka zajišťuje první stupeň úpravy teploty vzduchu. VE druhém případě centrální VZT jednotka zajišťuje potřebnou dodávku tepla do zóny plně pomocí cirkulačního oběhu. Vzduch se ohřívá centrálně ve VZT jednotce. Poslední roleta se nás dotáže na ovlivňující faktor pro regulaci (na základě čeho je chod VZT pro zónu regulován): Teplota v místnosti Teplota v místnosti (kaskádové řízení nebo podle teploty přiváděného vzduchu) Teplota odváděného vzduchu Software pro stavební fyziku DEK a.s. 87

88 Příklad zobrazení B) -2 Poznámka: Výška h se vždy vztahuje k průměrné výšce místností v řešené zóně. Pokud mám například jednu zónu, do které zahrnuji 8 pater každé se světlou výškou po 2,60 m, tak ve výše uvedeném výběru volím volbu na základě světlé výšky v hodnocené zóně h=2,60 m. Světlé výšky v rámci hodnocené zóny se nesčítají! Další roletou budeme vyzvání k zadání typu regulace VZT v prostoru: Neregulovaná Dvoupolohový regulátor P regulátor (2K) P - regulátor (1K) PI regulátor PI regulátor s optimalizací Následuje dotaz na typ VZT systému v zóně: Teplý vzduch bez dodatečné svislé recirkulace vodorovná vyústka Teplý vzduch bez dodatečné svislé recirkulace svislá vyústka Teplý vzduch s dodatečnou svislou recirkulací vodorovná vyústka Teplý vzduch s dodatečnou svislou recirkulací svislá vyústka Software pro stavební fyziku DEK a.s. 88

89 POTVRDÍME VOLBU, RESP. UKONČÍME VYVOLANÉ MODÁLNÍ OKNO POMOCÍ TLAČÍTKA POUŽÍT. VYBRANÁ HODNOTA SE NÁM PAK PROPÍŠE DO ZADÁVACÍHO POLE PRO ÚČINNOST EMISE TEPLA η VH,em. Poznámka: bez potvrzení volby můžeme ukončit (zavřít) modální okno stisknutím křížku v pravém horním rohu modálního okna. Software pro stavební fyziku DEK a.s. 89

90 Využití solárních tepelných zisků ve výpočtu potřeby tepla Pod zadáním účinnosti emise (sdílení) tepla a účinnosti distribuce otopné soustavy se objeví několik rolet, které se dotazují, zda chceme využít ve výpočtu tepelné zisky. Prvním z tepelných zisků jsou solární tepelné zisky. Roleta se nás dotazuje, zda je chceme do výpočtu zahrnout. Na výběr máte dvě možnosti: ANO NE V tomto případě řešíme pouze otázku, zda je požadujeme do výpočtu zahrnout či nikoliv. Nerozhodujeme o jejich výši. Výše solárních zisků odpovídá katalogovým hodnotám solárního záření, solárně sběrným plochám (výplním), orientaci ke světovým stranám výplní, sklonu výplně a jejím stínění, které volíme na formuláři Plochy v příslušné zóně viz kapitola Možnost ANO bychom měli zvolit vždy, když zpracováváme průkaz pro novostavbu. Předpokládáme tak, že navrhovaná soustava dokáže plně reagovat na tepelné zisky a tím snižovat spotřebu energie na vytápění. Možnost NE volíme v případě, když otopná soustava není schopna reagovat na tepelné zisky. Zpravidla je to otopná soustava, která nemá žádné řízení dodávky tepla na základě vnitřní teploty (teplotní čidlo apod.). I když i v případě otopné soustavy bez regulace v případě otopného zdroje s ruční obsluhou, dochází k částečnému využití tepelných zisků koriguje ruční obsluha tepelného zdroje. Co zvolíme v této roletě u vytápění, se automaticky zvolí také v této roletě u chlazení. Je to spárováno. Zatím není umožněna funkce samostatné volby, že bychom například pro výpočet potřeby tepla na vytápění chtěli zahrnout solární tepelné zisky a pro výpočet potřeby chladu na chlazení bychom solární tepelné zisky zahrnout nechtěli a naopak. Možnost volby, zda uvažovat ve výpočtu se solárními tepelnými zisky, či nikoliv, se objeví pouze v těchto případech volby užívacího profilu přiřazeného k řešené zóně: Software pro stavební fyziku DEK a.s. 90

91 Užívací profily s požadavkem na vnitřní teplotu č Užívací profil č. 42 (obecná nevytápěná zóna) Poznámka: Při volbě profilu užívání č. 43 (prostor pod zvýšenou podlahou) se volba ohledně využití solárních zisků ve výpočtu neobjeví. Vychází se z toho, že tento prostor nemá výplně (solární sběrné plochy). Pokud ano, je otázkou, zda spíše nepřiřadit k této zóně jako profil užívání č.42 (obecná nevytápěná zóna). Poznámka: Jsme si vědomi skutečnosti, že pouze možnosti ANO (tj. zahrnutí 100% vypočítaných solárních zisků do výpočtu energetické náročnosti budovy) a NE (tj. zahrnutí 0% vypočítaných solárních zisků do výpočtu energetické náročnosti budovy) je omezená volba. V budoucích verzích aplikace ENERGETIKA bude možnost volit i mezistupně tj. možnost volit procentuální využití vypočítaných solárních zisků od 0 do 100%. V případě volby ANO totiž předpokládáme maximálně pružnou otopnou soustavu, což u jiných než pasivních domu s dobře navrženým a řízeným otopným systémem je pouze teoretický předpoklad. Software pro stavební fyziku DEK a.s. 91

92 Využití tepelných zisků z umělého osvětlení ve výpočtu potřeby tepla Pod zadáním účinnosti emise (sdílení) tepla a účinnosti distribuce otopné soustavy se objeví několik rolet, které se dotazují, zda chceme využít ve výpočtu tepelné zisky. Druhým z tepelných zisků jsou teplené zisky z umělého osvětlení. Roleta se nás dotazuje, zda je chceme do výpočtu zahrnout. Na výběr máte dvě možnosti: ANO NE V tomto případě řešíme pouze otázku, zda je požadujeme do výpočtu zahrnout či nikoliv. Nerozhodujeme o jejich výši. Výše tepelných zisků z umělého osvětlení odpovídá provozní době umělého osvětlení, instalovanému příkonu umělého osvětlení, účinnosti světelných zdrojů a dalších vlastností soustavy umělého osvětlení instalovaného v zóně, které volíme na formuláři Umělé osvětlení v příslušné zóně viz kapitola Možnost ANO bychom měli zvolit vždy, když zpracováváme průkaz pro novostavbu. Předpokládáme tak, že navrhovaná soustava dokáže plně reagovat na tepelné zisky a tím snižovat spotřebu energie na vytápění. Možnost NE volíme v případě, když otopná soustava není schopna reagovat na tepelné zisky. Zpravidla je to otopná soustava, která nemá žádné řízení dodávky tepla na základě vnitřní teploty (teplotní čidlo apod.). I když i v případě otopné soustavy bez regulace v případě otopného zdroje s ruční obsluhou, dochází k částečnému využití tepelných zisků koriguje ruční obsluha tepelného zdroje. Co zvolíme v této roletě u vytápění, se automaticky zvolí také v této roletě u chlazení. Je to spárováno. Zatím není umožněna funkce samostatné volby, že bychom například pro výpočet potřeby tepla na vytápění chtěli zahrnout tepelné zisky z umělého osvětlení a pro výpočet potřeby chladu na chlazení bychom tepelné zisky z umělého osvětlení zahrnout nechtěli a naopak. Software pro stavební fyziku DEK a.s. 92

93 Pakliže zvolíme možnost ANO, tak ve formuláři Umělé osvětlení se nám u řešené zóny objeví pole pro zadání účinnosti světelných zdrojů. Jedná se o průměrnou hodnotu účinnosti za všechny světelné zdroje umístěné v řešené zóně. Po zadání hodnoty této účinnosti známe, kolik z instalovaného příkonu se při provozu soustavy umělého osvětlení přemění na světlo a kolik na teplo, které touto volbou můžeme nebo nemusíme zahrnout do výpočtu potřeby tepla (chladu) řešené zóny. Možnost volby, zda uvažovat ve výpočtu s tepelnými zisky umělého osvětlení, či nikoliv, se objeví pouze v těchto případech volby užívacího profilu přiřazeného k řešené zóně: Užívací profily s požadavkem na vnitřní teplotu č Užívací profil č. 42 (obecná nevytápěná zóna) Poznámka: Při volbě profilu užívání č. 43 (prostor pod zvýšenou podlahou) se volba ohledně využití tepelných zisků z umělého osvětlení ve výpočtu neobjeví. Vychází se z toho, že tento prostor nemá instalováno umělé osvětlení nebo ano, ale s tak sporadickým provozem (revize prostoru apod.), že lze tuto provozní dobu, resp. tepelné zisky zanedbat. Pokud má tento prostor instalováno významné spotřebiče umělého osvětlení a i provozní doba je významná, je otázkou, zda spíše nepřiřadit k této zóně jako profil užívání č.42 (obecná nevytápěná zóna). Poznámka: Jsme si vědomi skutečnosti, že pouze možnosti ANO (tj. zahrnutí 100% vypočítaných tepelných zisků z umělého osvětlení do výpočtu energetické náročnosti budovy) a NE (tj. zahrnutí 0% vypočítaných tepelných zisků z umělého osvětlení do výpočtu energetické náročnosti budovy) je omezená volba. V budoucích verzích aplikace ENERGETIKA bude možnost volit i mezistupně tj. možnost volit procentuální využití vypočítaných tepelných zisků z umělého osvětlení od 0 do 100%. V případě volby ANO totiž předpokládáme maximálně pružnou otopnou soustavu, což u jiných než pasivních domu s dobře navrženým a řízeným otopným systémem je pouze teoretický předpoklad. Software pro stavební fyziku DEK a.s. 93

94 Využití tepelných zisků od zařizovacích předmětů ve výpočtu potřeby tepla Příklad zobrazení 1 Příklad zobrazení 2 Příklad zobrazení 3 Pod zadáním účinnosti emise (sdílení) tepla a účinnosti distribuce otopné soustavy se objeví několik rolet, které se dotazují, zda chceme využít ve výpočtu tepelné zisky. Třetím z tepelných zisků jsou teplené zisky ze zařizovacích předmětů umístěných v zóně. Roleta se nás dotazuje, zda je chceme do výpočtu zahrnout. Na výběr máte dvě možnosti: ANO NE V tomto případě řešíme otázku, zda je požadujeme do výpočtu zahrnout či nikoliv a následně také o jejich výši viz příklad zobrazení 1! Pokud zvolím možnost ANO, objeví se nám další roleta (viz příklad zobrazení 2 a 3), která se nás táže, zda tyto zisky chceme uvažovat pouze v provozní dobu zóny či po celý den, čili možnost volby: Software pro stavební fyziku DEK a.s. 94

95 ANO NE Proč tato možnost? Každý užívací profil přiřazený k zóně s sebou nese základní údaj o tepelném zisku od zařizovacích předmětů, který je uveden hodnotou ve W/m 2. Vztažná plocha je čistá podlahová plocha řešené zóny A c. Zpracovatel má možnost rozhodnout, zda tyto zisky jsou produkovány jen v provozní dobu zóny nebo současně i v neprovozní dobu zóny, tedy po celý den. Příklad 1: Ad první možnost: Zaměstnanci administrativní budovy po odchodu z práce domu vypnout všechny počítače tyto tepelné zisky uvažuji tedy pouze v provozní dobu zóny=administrativní budova-kanceláře (provozní doba v užívacím profilu 7-18 h). Ad druhá možnost: zaměstnanci po odchodu domů počítače nevypnout, takže i v neprovozní dobu generují tepelné zisky. Příklad 2: Pakliže je k zóně přiřazen například profil Administrativní budovaserverovna, která má provozní dobu 0-24 h, tak i v případě volby rolety, že chceme uvažovat tepelné zisky pouze v provozní dobu, uvažujeme je vlastně po celý den. Nemusíme zadávat, že chceme využívat tepelné zisky i v neprovozní dobu. V tomto případě by takové rozhodnutí nemělo vliv na výpočet. Jelikož v současné verzi aplikaci ENERGETIKA nelze volit (nastavovat) vlastních profilů užívání a přitom jako projektant nebo energetický expert víte, že tepelné zisky ze zařizovacích předmětů budou vyšší nebo nižší než je hodnota uvedená v přednastaveném (vybraném) profilu užívání zóny, můžete její výši pro výpočet ovlivnit zadáním činitelů F int,a,i a F int,a,ii. Dolní indexy římská I a II značí, že jde o provozní a neprovozní dobu. Příklad: V užívacím profilu přiřazenému k zóně je hodnota 5 W/m2. Víme, že reálná hodnota tepelných zisků ze zařizovacích předmětů bude dvojnásobná, ale jenom v provozní dobu. A také víme, že v provozní dobu nebudou generovány v řešené zóně žádné tepelné zisky ze zařizovacích předmětů. Na základě tohoto příkladu tedy volíme F int,a,i =2.00 a F int,a,ii =0.00. Tato funkcionalita zadávání umožňuje počítat speciální případy. V běžných případech doporučujeme ponechat přednastavené hodnoty F int,a,i =1.00 a F int,a,ii =1.00. Hodnoty tepelných zisků uvedených v užívacím profilu jsou převzaty z TNI Energetická náročnost budov typické hodnoty. Software pro stavební fyziku DEK a.s. 95

96 Možnost ANO bychom měli zvolit vždy, když zpracováváme průkaz pro novostavbu. Předpokládáme tak, že navrhovaná soustava dokáže plně reagovat na tepelné zisky a tím snižovat spotřebu energie na vytápění (ale samozřejmě v případě chlazení zvyšovat potřebu chladu na chlazení). Možnost NE volíme v případě, když otopná soustava není schopna reagovat na tepelné zisky. Zpravidla je to otopná soustava, která nemá žádné řízení dodávky tepla na základě vnitřní teploty (teplotní čidlo apod.). I když i v případě otopné soustavy bez regulace v případě otopného zdroje s ruční obsluhou, dochází k částečnému využití tepelných zisků koriguje ruční obsluha tepelného zdroje. Co zvolíme v této roletě u vytápění, se automaticky zvolí také v této roletě u chlazení. Je to spárováno. Zatím není umožněna funkce samostatné volby, že bychom například pro výpočet potřeby tepla na vytápění chtěli zahrnout tepelné zisky ze zařizovacích předmětů a pro výpočet potřeby chladu na chlazení bychom tepelné zisky ze zařizovacích předmětů zahrnout nechtěli a naopak. Možnost volby, zda uvažovat ve výpočtu s tepelnými zisky umělého osvětlení, či nikoliv, se objeví pouze v těchto případech volby užívacího profilu přiřazeného k řešené zóně: Užívací profily s požadavkem na vnitřní teplotu č Užívací profil č. 42 (obecná nevytápěná zóna) Poznámka: Při volbě profilu užívání č. 43 (prostor pod zvýšenou podlahou) se volba ohledně využití tepelných zisků ze zařizovacích předmětů ve výpočtu neobjeví. Vychází se z toho, že tento prostor nemá instalovány žádné takové zařizovací předměty. Pokud má tento prostor instalovány tyto zařizovací předměty, je otázkou, zda spíše nepřiřadit k této zóně jako profil užívání č.42 (obecná nevytápěná zóna), kde tyto tepelné zisky uvést. Poznámka: Jsme si vědomi skutečnosti, že pouze možnosti ANO (tj. zahrnutí 100% vypočítaných tepelných zisků ze zařizovacích předmětů do výpočtu energetické náročnosti budovy) a NE (tj. zahrnutí 0% vypočítaných tepelných zisků ze zařizovacích předmětů do výpočtu energetické náročnosti budovy) je omezená volba. V budoucích verzích aplikace ENERGETIKA bude možnost volit i mezistupně tj. možnost volit procentuální využití vypočítaných tepelných zisků z umělého osvětlení od 0 do 100%. V případě volby ANO totiž předpokládáme Software pro stavební fyziku DEK a.s. 96

97 maximálně pružnou otopnou soustavu, což u jiných než pasivních domu s dobře navrženým a řízeným otopným systémem je pouze teoretický předpoklad. Software pro stavební fyziku DEK a.s. 97

98 Využití tepelných zisků od osob ve výpočtu potřeby tepla Pod zadáním účinnosti emise (sdílení) tepla a účinnosti distribuce otopné soustavy se objeví několik rolet, které se dotazují, zda chceme využít ve výpočtu tepelné zisky. Čtvrtým a posledním z tepelných zisků jsou teplené zisky od osob pobývajících v řešené zóně. Roleta se nás dotazuje, zda je chceme do výpočtu zahrnout. Na výběr máte dvě možnosti: ANO NE V tomto případě řešíme pouze otázku, zda je požadujeme do výpočtu zahrnout či nikoliv. Nerozhodujeme o jejich výši. Výše tepelných zisků od osob je nadefinována v užívacím profilu přiřazenému k zóně. V užívacím profilu je uvedena hodnota tepelné zátěže připadající na jednu osobu ve W/osoba. Současně je definován počet osob v zóně uvedením podlahové plochy připadající na jednu osobu v tomto profilu užívání m 2 /osoba. Vztaženo k čisté podlahové ploše zóny A c. Na základě těchto údajů v užívacím profilu přiřazenému k řešené zóně a čisté podlahové plochy zóny A c, se vypočítá hodnota celkového tepelného zisku od osob v zóně. Tyto zisky jsou generovány pouze v provozní době. V neprovozní době se nepředpokládá pobyt osob a nejsou tyto tepelné zisky generovány. Možnost ANO bychom měli zvolit vždy, když zpracováváme průkaz pro novostavbu. Předpokládáme tak, že navrhovaná soustava dokáže plně reagovat na tepelné zisky a tím snižovat spotřebu energie na vytápění. Možnost NE volíme v případě, když otopná soustava není schopna reagovat na tepelné zisky. Zpravidla je to otopná soustava, která nemá žádné řízení dodávky tepla na základě vnitřní teploty (teplotní čidlo apod.). I když i v případě otopné soustavy bez regulace v případě otopného zdroje s ruční obsluhou, dochází k částečnému využití tepelných zisků koriguje ruční obsluha tepelného zdroje. Co zvolíme v této roletě u vytápění, se automaticky zvolí také v této roletě u chlazení. Je to spárováno. Zatím není umožněna funkce samostatné volby, že Software pro stavební fyziku DEK a.s. 98

99 bychom například pro výpočet potřeby tepla na vytápění chtěli zahrnout tepelné zisky od osob a pro výpočet potřeby chladu na chlazení bychom tepelné zisky od osob zahrnout nechtěli a naopak. Možnost volby, zda uvažovat ve výpočtu s tepelnými zisky od osob, či nikoliv, se objeví pouze v těchto případech volby užívacího profilu přiřazeného k řešené zóně: Užívací profily s požadavkem na vnitřní teplotu č Poznámka: Při volbě profilu užívání č. 42 (obecná nevytápěná zóna) a č. 43 (prostor pod zvýšenou podlahou) se volba ohledně využití tepelných zisků od osob ve výpočtu neobjeví. Vychází se z toho, že v těchto prostorech je žádný nebo je nevýznamný pohyb osob. Poznámka: Jsme si vědomi skutečnosti, že pouze možnosti ANO (tj. zahrnutí 100% vypočítaných tepelných zisků od osob do výpočtu energetické náročnosti budovy) a NE (tj. zahrnutí 0% vypočítaných tepelných zisků od osob do výpočtu energetické náročnosti budovy) je omezená volba. V budoucích verzích aplikace ENERGETIKA bude možnost volit i mezistupně tj. možnost volit procentuální využití vypočítaných tepelných zisků z umělého osvětlení od 0 do 100%. V případě volby ANO totiž předpokládáme maximálně pružnou otopnou soustavu, což u jiných než pasivních domu s dobře navrženým a řízeným otopným systémem je pouze teoretický předpoklad. Software pro stavební fyziku DEK a.s. 99

100 Zadání účinnosti sdílení a distribuce chladu chlazené zóny Příklad zobrazení 1 Příklad zobrazení 2 Na formuláři základní údaje zóny následuje zadání sekce chlazení, resp. zadání účinnosti emise (sdílení) chladu a účinnosti distribuce chladící soustavy. V případě, že je zóna z části chlazena i VZT jednotkou, tak se nám na zadávacím formuláři objeví zadávací pole pro zadání účinnosti jak pro systém chlazení mimo vzduchotechniku, tak pro systém chlazení pomocí vzduchotechniky. Je to Software pro stavební fyziku DEK a.s. 100

101 rozděleno, protože hodnoty účinností sdílení (emise) a distribuce se pro oba systémy dodávky chladu mohou odlišovat. Platí, že pokud je zóna chlazena (z části nebo plně) vzduchotechnikou, objeví se zadávací pole pro zadání účinností η em emise (sdílení) a distribuce η dis+st chladu s dolním indexem VC (ventilation cooling). U ostatních systému chlazení se objeví zadavací pole účinností s dolním indexem C (cooling). Software pro stavební fyziku DEK a.s. 101

102 Hodnoty účinností emise (sdílení) chladu nevzduchotechnickou soustavou Hodnoty účinností η C,em emise (sdílení) chladu můžeme buď: definovat vlastní hodnoty nebo využít dle TNI V prvním případě, zadáte do zadávacích polí rovnou hodnoty účinností. Ve druhém případě, se nám u zadávacího pole účinnosti emise chladu η C,em objeví tlačítko pro vyvolání modálního okna. Ve vyvolaném modálním okně pak vybereme některou z nabízených možností, která se po potvrzení propíše do pole účinnosti sdílení chladu. Na závěr nutno podotknout, že hodnoty účinnosti emise (sdílení) chladu, jsou vždy chápány jako průměrné za řešenou zónu. η C,em je to účinnost s jakou koncový prvek systému chlazení dokáže do něj dopravenou energii předat svému okolí. ( em emission [emise]) Software pro stavební fyziku DEK a.s. 102

103 Výběr dle TNI Modální okno k zadání účinnosti emise (sdílení) chladu η C,em tedy pro zadání účinnosti sdílení emise chladu pro jiný než vzduchotechnický systém. Po jeho vyvolání budeme vyzvání k výběru některé z 5 možností uvedených v roletovém menu: Chlazená voda 6/12 o C (např. fancoil s ventilátorem) Chlazená voda 8/14 o C (např. fancoil s ventilátorem) Chlazená voda 14/18 o C (např. fancoil s ventilátorem, indukční jednotky) Chlazená voda 16/18 o C (např. chladící stropy) Chlazená voda 18/20 o C (např. chladící stropy) Výše uvedené možnosti není třeba blíže komentovat. Vybereme tu možnost, která je nejbližší našemu řešení v hodnocené budově. POTVRDÍME VOLBU, RESP. UKONČÍME VYVOLANÉ MODÁLNÍ OKNO POMOCÍ TLAČÍTKA POUŽÍT. VYBRANÁ HODNOTA SE NÁM PAK PROPÍŠE DO ZADÁVACÍHO POLE PRO ÚČINNOST EMISE CHLADU η c,em. Poznámka: bez potvrzení volby můžeme ukončit (zavřít) modální okno stisknutím křížku v pravém horním rohu modálního okna. Software pro stavební fyziku DEK a.s. 103

104 Hodnoty účinností distribuce chladu nevzduchotechnickou soustavou Pro účinnost distribuce chladu η C,dis+st není možnost vyvolání modálního okna. Tuto hodnotu musíte zadat přímo. K této hodnotě neexistují žádné pomocné tabulky, jelikož tato hodnota vždy závisí na konkrétním řešení a nejde z žádného hlediska paušalizovat. Blíže k tomuto poli v kontextové nápovědě programu. Na závěr nutno podotknout, že hodnoty účinnosti distribuce chladu, jsou vždy chápány jako průměrné za řešenou zónu. η C,dis+st je to účinnost s jakou pracují rozvody a zásobníky systému chlazení, než se potřebný chlad dopraví od zdroje chladu do koncových (emisních) prvků systémů chlazení. ( dis distribution [distribuce], st storage [zásobník]) Software pro stavební fyziku DEK a.s. 104

105 Hodnoty účinností emise (sdílení) chladu vzduchotechnickou soustavou Hodnoty účinností η VC,em emise (sdílení) chladu můžeme buď: definovat vlastní hodnoty nebo využít dle TNI V prvním případě, zadáte do zadávacích polí rovnou hodnoty účinností. Ve druhém případě, se nám u zadávacího pole účinnosti emise chladu η VC,em objeví tlačítko pro vyvolání modálního okna. Ve vyvolaném modálním okně pak vybereme některou z nabízených možností, která se po potvrzení propíše do pole účinnosti sdílení chladu. Na závěr nutno podotknout, že hodnoty účinnosti emise (sdílení) chladu, jsou vždy chápány jako průměrné za řešenou zónu. η VC,em je to účinnost s jakou koncový prvek systému chlazení dokáže do něj dopravenou energii předat svému okolí. ( em emission [emise]) Software pro stavební fyziku DEK a.s. 105

106 Výběr dle TNI Modální okno k zadání účinnosti emise (sdílení) chladu η VC,em tedy pro zadání účinnosti sdílení emise chladu pro vzduchotechnický systém. Po jeho vyvolání budeme vyzvání k výběru některé z 3 možností uvedených v prvním roletovém menu vztahujících se k teplotním spádu chladící soustavy: 6/12 o C 14/18 o C 18/20 o C Výše uvedené možnosti není třeba blíže komentovat. Vybereme tu možnost, která je nejbližší našemu řešení v hodnocené budově. Druhá roleta nás vyzve k výběru ze dvou možností pro bližší určení typu regulace: Neregulováno sdílení energie na registru VZT zařízení Regulováno sdílení energie na registru VZT zařízení Ke každé volbě je pak nadefinovaná účinnost emise (sdílení) chladu η VC,em koncovými prvky systému chladovzdušného chlazení pomocí vzduchotechniky. POTVRDÍME VOLBU, RESP. UKONČÍME VYVOLANÉ MODÁLNÍ OKNO POMOCÍ TLAČÍTKA POUŽÍT. VYBRANÁ HODNOTA SE NÁM PAK PROPÍŠE DO ZADÁVACÍHO POLE PRO ÚČINNOST EMISE CHLADU η VC,em. Software pro stavební fyziku DEK a.s. 106

107 Hodnoty účinností distribuce chladu vzduchotechnickou soustavou Pro účinnost distribuce chladu η VC,dis+st není možnost vyvolání modálního okna. Tuto hodnotu musíte zadat přímo. K této hodnotě neexistují žádné pomocné tabulky, jelikož tato hodnota vždy závisí na konkrétním řešení a nejde z žádného hlediska paušalizovat. Blíže k tomuto poli v kontextové nápovědě programu. Na závěr nutno podotknout, že hodnoty účinnosti distribuce chladu, jsou vždy chápány jako průměrné za řešenou zónu. η VC,dis+st je to účinnost s jakou pracují rozvody a zásobníky systému chlazení, než se potřebný chlad dopraví od zdroje chladu do koncových (emisních) prvků systémů chlazení. ( dis distribution [distribuce], st storage [zásobník]) Software pro stavební fyziku DEK a.s. 107

108 Zahrnutí solárních tepelných zisků do výpočtu potřeby chladu Pod zadáním účinnosti emise (sdílení) chladu a účinnosti distribuce chladící soustavy se objeví několik rolet, které se dotazují, zda chceme zahrnout do výpočtu tepelné zisky. Prvním z tepelných zisků jsou solární tepelné zisky. Roleta se nás dotazuje, zda je chceme do výpočtu zahrnout. Na výběr máte dvě možnosti: ANO NE V tomto případě řešíme pouze otázku, zda je požadujeme do výpočtu zahrnout či nikoliv. Nerozhodujeme o jejich výši. Výše solárních zisků odpovídá katalogovým hodnotám solárního záření, solárně sběrným plochám (výplním), orientaci ke světovým stranám výplní, sklonu výplně a jejím stínění, které volíme na formuláři Plochy v příslušné zóně viz kapitola Možnost ANO bychom měli zvolit vždy! Možnost NE volíme ve speciálních případech! (Například zpracovatel potřebuje znát, jak ovlivňují potřebu chladu solární tepelné zisky a proto jednou zadá výpočet se solárními tepelnými zisky a podruhé bez solárních zisků.) MŮŽE SE STÁT, I KDYŽ ZADÁME ŘÁDNĚ CHLAZENÍ, ŽE NENÍ ŽÁDNÁ POTŘEBA CHLADU GENEROVÁNA. TOTO JE SPECIFIFIKUM MĚSÍČNÍHO VÝPOČTU, RESP. NASTAVENÍ TEPLOTY, OD KDY JE TŘEBA CHLADIT V PROFILECH UŽÍVÁNÍ POUŽÍVANÝCH V MĚSÍČNÍM VÝPOČTU dle TNI Tepelné zisky jako celku totiž v těchto případech nedosahují takové hodnoty, aby dokázali vnitřní teplotu v zóně zvednout od hodnoty průměrné měsíční teploty v exteriéru (v letních měsících) nad teplotu pro chlazení uvedenou v užívacím profilu zóny. Tuto skutečnost si lehce ověříte například zvýšením koeficientu F int,a,i (F int,a,ii ) u vnitřních tepelných zisků ze zařizovacích předmětů viz kapitola Co zvolíme v této roletě u chlazení, se automaticky zvolí také v této roletě u vytápění. Je to spárováno. Zatím není umožněna funkce samostatné volby, že bychom například pro výpočet potřeby tepla na vytápění chtěli zahrnout solární Software pro stavební fyziku DEK a.s. 108

109 tepelné zisky a pro výpočet potřeby chladu na chlazení bychom solární tepelné zisky zahrnout nechtěli a naopak. Možnost volby, zda uvažovat ve výpočtu se solárními tepelnými zisky, či nikoliv, se objeví pouze v těchto případech volby užívacího profilu přiřazeného k řešené zóně: Užívací profily s požadavkem na vnitřní teplotu č Užívací profil č. 42 (obecná nevytápěná zóna) Poznámka: Při volbě profilu užívání č. 43 (prostor pod zvýšenou podlahou) se volba ohledně využití solárních zisků ve výpočtu neobjeví. Vychází se z toho, že tento prostor nemá výplně (solární sběrné plochy). Pokud ano, je otázkou, zda spíše nepřiřadit k této zóně jako profil užívání č.42 (obecná nevytápěná zóna). Poznámka: Jsme si vědomi skutečnosti, že pouze možnosti ANO (tj. zahrnutí 100% vypočítaných solárních zisků do výpočtu energetické náročnosti budovy) a NE (tj. zahrnutí 0% vypočítaných solárních zisků do výpočtu energetické náročnosti budovy) je omezená volba. V budoucích verzích aplikace ENERGETIKA bude možnost volit i mezistupně tj. možnost volit procentuální využití vypočítaných solárních zisků od 0 do 100%. V případě volby ANO předpokládáme maximální tepelné zatížení v zóně pro spotřebu energie na chlazení. V případě volby NE tyto tepelné zisky pro návrh, resp. spotřebu chlazení ignorujeme, což není žádoucí! Software pro stavební fyziku DEK a.s. 109

110 Zahrnutí tepelných zisků z umělého osvětlení do výpočtu potřeby chladu Pod zadáním účinnosti emise (sdílení) chladu a účinnosti distribuce chladící soustavy se objeví několik rolet, které se dotazují, zda chceme využít ve výpočtu tepelné zisky. Druhým z tepelných zisků jsou teplené zisky z umělého osvětlení. Roleta se nás dotazuje, zda je chceme do výpočtu zahrnout. Na výběr máte dvě možnosti: ANO NE V tomto případě řešíme pouze otázku, zda je požadujeme do výpočtu zahrnout či nikoliv. Nerozhodujeme o jejich výši. Výše tepelných zisků z umělého osvětlení odpovídá provozní době umělého osvětlení, instalovanému příkonu umělého osvětlení, účinnosti světelných zdrojů a dalších vlastností soustavy umělého osvětlení instalovaného v zóně, které volíme na formuláři Umělé osvětlení v příslušné zóně viz kapitola Možnost ANO bychom měli zvolit vždy! Možnost NE volíme ve speciálních případech! (Například zpracovatel potřebuje znát, jak ovlivňují potřebu chladu tepelné zisky z umělého osvětlení a proto jednou zadá výpočet s tepelnými zisky z umělého osvětlení a podruhé bez těchto tepelných zisků.) MŮŽE SE STÁT, I KDYŽ ZADÁME ŘÁDNĚ CHLAZENÍ, ŽE NENÍ ŽÁDNÁ POTŘEBA CHLADU GENEROVÁNA. TOTO JE SPECIFIFIKUM MĚSÍČNÍHO VÝPOČTU, RESP. NASTAVENÍ TEPLOTY, OD KDY JE TŘEBA CHLADIT V PROFILECH UŽÍVÁNÍ POUŽÍVANÝCH V MĚSÍČNÍM VÝPOČTU dle TNI Tepelné zisky jako celku totiž v těchto případech nedosahují takové hodnoty, aby dokázali vnitřní teplotu v zóně zvednout od hodnoty průměrné měsíční teploty v exteriéru (v letních měsících) nad teplotu pro chlazení uvedenou v užívacím profilu zóny. Tuto skutečnost si lehce ověříte například zvýšením koeficientu F int,a,i (F int,a,ii ) u vnitřních tepelných zisků ze zařizovacích předmětů viz kapitola Software pro stavební fyziku DEK a.s. 110

111 Co zvolíme v této roletě u chlazení, se automaticky zvolí také v této roletě u vytápění. Je to spárováno. Zatím není umožněna funkce samostatné volby, že bychom například pro výpočet potřeby tepla na vytápění chtěli zahrnout tepelné zisky z umělého osvětlení a pro výpočet potřeby chladu na chlazení bychom tepelné zisky z umělého osvětlení zahrnout nechtěli a naopak. Pakliže zvolíme možnost ANO, tak ve formuláři Umělé osvětlení se nám u řešené zóny objeví pole pro zadání účinnosti světelných zdrojů. Jedná se o průměrnou hodnotu účinnosti za všechny světelné zdroje umístěné v řešené zóně. Po zadání hodnoty této účinnosti známe, kolik z instalovaného příkonu se při provozu soustavy umělého osvětlení přemění na světlo a kolik na teplo, které touto volbou můžeme nebo nemusíme zahrnout do výpočtu potřeby chladu (tepla) řešené zóny. Možnost volby, zda uvažovat ve výpočtu s tepelnými zisky umělého osvětlení, či nikoliv, se objeví pouze v těchto případech volby užívacího profilu přiřazeného k řešené zóně: Užívací profily s požadavkem na vnitřní teplotu č Užívací profil č. 42 (obecná nevytápěná zóna) Poznámka: Při volbě profilu užívání č. 43 (prostor pod zvýšenou podlahou) se volba ohledně využití tepelných zisků z umělého osvětlení ve výpočtu neobjeví. Vychází se z toho, že tento prostor nemá instalováno umělé osvětlení nebo ano, ale s tak sporadickým provozem (revize prostoru apod.), že lze tuto provozní dobu zanedbat, resp. tepelné zisky zanedbat. Pokud má tento prostor instalováno významné spotřebiče umělého osvětlení a i provozní doba je významná, je otázkou, zda spíše nepřiřadit k této zóně jako profil užívání č.42 (obecná nevytápěná zóna). Poznámka: Jsme si vědomi skutečnosti, že pouze možnosti ANO (tj. zahrnutí 100% vypočítaných tepelných zisků z umělého osvětlení do výpočtu energetické náročnosti budovy) a NE (tj. zahrnutí 0% vypočítaných tepelných zisků z umělého osvětlení do výpočtu energetické náročnosti budovy) je omezená volba. V budoucích verzích aplikace ENERGETIKA bude možnost volit i mezistupně tj. možnost volit procentuální využití vypočítaných tepelných zisků z umělého osvětlení od 0 do 100%. V případě volby ANO předpokládáme maximální tepelné zatížení v zóně pro spotřebu energie na chlazení. V případě Software pro stavební fyziku DEK a.s. 111

112 volby NE tyto tepelné zisky pro návrh, resp. spotřebu chlazení ignorujeme, což není žádoucí! Software pro stavební fyziku DEK a.s. 112

113 Zahrnutí tepelných zisků od zařizovacích předmětů do výpočtu potřeby chladu Příklad zobrazení 1 Příklad zobrazení 2 Příklad zobrazení 3 Pod zadáním účinnosti emise (sdílení) chladu a účinnosti distribuce chladící soustavy se objeví několik rolet, které se dotazují, zda chceme využít ve výpočtu tepelné zisky. Třetím z tepelných zisků jsou teplené zisky ze zařizovacích předmětů umístěných v zóně. Roleta se nás dotazuje, zda je chceme do výpočtu zahrnout. Na výběr máte dvě možnosti: ANO NE V tomto případě řešíme otázku, zda je požadujeme do výpočtu zahrnout či nikoliv a následně také o jejich výši viz příklad zobrazení 1! Pokud zvolím možnost ANO, objeví se nám další roleta (viz příklad zobrazení 2 a 3), která se nás táže, zda tyto tepelné zisky chceme uvažovat pouze v provozní době zóny nebo po celý den, čili možnost volby: ANO Software pro stavební fyziku DEK a.s. 113

114 NE Proč tato možnost? Každý užívací profil přiřazený k zóně s sebou nese základní údaj o tepelném zisku od zařizovacích předmětů, který je uveden hodnotou ve W/m 2. Vztažná plocha je čistá podlahová plocha řešené zóny A c. Zpracovatel má možnost rozhodnout, zda tyto zisky jsou produkovány jen v provozní dobu zóny nebo současně i v neprovozní dobu zóny, tedy po celý den. Příklad 1: Ad první možnost: Zaměstnanci administrativní budovy po odchodu z práce domu vypnout všechny počítače tyto tepelné zisky uvažuji tedy pouze v provozní dobu zóny=administrativní budova-kanceláře (provozní doba v užívacím profilu 7-18 h). Ad druhá možnost: zaměstnanci po odchodu domů počítače nevypnout, takže i v neprovozní dobu generují tepelné zisky. Příklad 2: Pakliže je k zóně přiřazen například profil Administrativní budovaserverovna, která má provozní dobu 0-24 h, tak i v případě volby rolety, že chceme uvažovat tepelné zisky pouze v provozní dobu, uvažujeme je vlastně po celý den. Nemusíme zadávat, že chceme využívat tepelné zisky i v neprovozní dobu. V tomto případě by takové rozhodnutí nemělo vliv na výpočet. Jelikož v současné verzi aplikaci ENERGETIKA nelze volit (nastavovat) vlastních profilů užívání a přitom jako projektant nebo energetický expert víte, že tepelné zisky ze zařizovacích předmětů budou vyšší nebo nižší než je hodnota uvedená v přednastaveném (vybraném) profilu užívání zóny, můžete její výši pro výpočet ovlivnit zadáním činitelů F int,a,i a F int,a,ii. Dolní indexy římská I a II značí, že jde o provozní a neprovozní dobu. Příklad: V užívacím profilu přiřazenému k zóně je hodnota 5 W/m2. Víme, že reálná hodnota tepelných zisků ze zařizovacích předmětů bude dvojnásobná, ale jenom v provozní dobu. A také víme, že v provozní dobu nebudou generovány v řešené zóně žádné tepelné zisky ze zařizovacích předmětů. Na základě tohoto příkladu tedy volíme F int,a,i =2.00 a F int,a,ii =0.00. Tato funkcionalita zadávání umožňuje počítat speciální případy. V běžných případech doporučujeme ponechat přednastavené hodnoty F int,a,i =1.00 a F int,a,ii =1.00. Hodnoty tepelných zisků uvedených v užívacím profilu jsou převzaty z TNI Energetická náročnost budov typické hodnoty. Možnost ANO bychom měli zvolit vždy! Software pro stavební fyziku DEK a.s. 114

115 Možnost NE volíme ve speciálních případech! (Například zpracovatel potřebuje znát, jak ovlivňují potřebu chladu tepelné zisky ze zařizovacích předmětů a proto jednou zadá výpočet s těmito tepelnými zisky a podruhé bez těchto tepelných zisků.). MŮŽE SE STÁT, I KDYŽ ZADÁME ŘÁDNĚ CHLAZENÍ, ŽE NENÍ ŽÁDNÁ POTŘEBA CHLADU GENEROVÁNA. TOTO JE SPECIFIFIKUM MĚSÍČNÍHO VÝPOČTU, RESP. NASTAVENÍ TEPLOTY, OD KDY JE TŘEBA CHLADIT V PROFILECH UŽÍVÁNÍ POUŽÍVANÝCH V MĚSÍČNÍM VÝPOČTU dle TNI Tepelné zisky jako celku totiž v těchto případech nedosahují takové hodnoty, aby dokázali vnitřní teplotu v zóně zvednout od hodnoty průměrné měsíční teploty v exteriéru (v letních měsících) nad teplotu pro chlazení uvedenou v užívacím profilu zóny. Tuto skutečnost si lehce ověříte například zvýšením koeficientu F int,a,i (F int,a,ii ) u vnitřních tepelných zisků ze zařizovacích předmětů viz kapitola Co zvolíme v této roletě u chlazení, se automaticky zvolí také v této roletě u vytápění. Je to spárováno. Zatím není umožněna funkce samostatné volby, že bychom například pro výpočet potřeby tepla na vytápění chtěli zahrnout tepelné zisky ze zařizovacích předmětů a pro výpočet potřeby chladu na chlazení bychom tepelné zisky ze zařizovacích předmětů zahrnout nechtěli a naopak. Možnost volby, zda uvažovat ve výpočtu s tepelnými zisky od zařizovacích předmětů, či nikoliv, se objeví pouze v těchto případech volby užívacího profilu přiřazeného k řešené zóně: Užívací profily s požadavkem na vnitřní teplotu č Užívací profil č. 42 (obecná nevytápěná zóna) Poznámka: Při volbě profilu užívání č. 43 (prostor pod zvýšenou podlahou) se volba ohledně využití tepelných zisků ze zařizovacích předmětů ve výpočtu neobjeví. Vychází se z toho, že tento prostor nemá instalovány žádné takové zařizovací předměty. Pokud má tento prostor instalovány tyto zařizovací předměty, je otázkou, zda spíše nepřiřadit k této zóně jako profil užívání č.42 (obecná nevytápěná zóna), kde tyto tepelné zisky uvést. Poznámka: Jsme si vědomi skutečnosti, že pouze možnosti ANO (tj. zahrnutí 100% vypočítaných tepelných zisků ze zařizovacích předmětů do výpočtu energetické náročnosti budovy) a NE (tj. zahrnutí 0% vypočítaných tepelných zisků ze zařizovacích předmětů do výpočtu energetické náročnosti budovy) je Software pro stavební fyziku DEK a.s. 115

116 omezená volba. V budoucích verzích aplikace ENERGETIKA bude možnost volit i mezistupně tj. možnost volit procentuální využití vypočítaných tepelných zisků z umělého osvětlení od 0 do 100%. V případě volby ANO předpokládáme maximální tepelné zatížení v zóně pro spotřebu energie na chlazení. V případě volby NE tyto tepelné zisky pro návrh, resp. spotřebu chlazení ignorujeme, což není žádoucí! Software pro stavební fyziku DEK a.s. 116

117 Zahrnutí tepelných zisků od osob do výpočtu potřeby chladu Pod zadáním účinnosti emise (sdílení) chladu a účinnosti distribuce chladící soustavy se objeví několik rolet, které se dotazují, zda chceme využít ve výpočtu tepelné zisky. Čtvrtým a posledním z tepelných zisků jsou teplené zisky od osob pobývajících v řešené zóně. Roleta se nás dotazuje, zda je chceme do výpočtu zahrnout. Na výběr máte dvě možnosti: ANO NE V tomto případě řešíme pouze otázku, zda je požadujeme do výpočtu zahrnout či nikoliv. Nerozhodujeme o jejich výši. Výše tepelných zisků od osob je nadefinována v užívacím profilu přiřazenému k zóně. V užívacím profilu je uvedena hodnota tepelné zátěže připadající na jednu osobu ve W/osoba. Současně je definován počet osob v zóně uvedením podlahové plochy připadající na jednu osobu v tomto profilu užívání m 2 /osoba. Vztaženo k čisté podlahové ploše zóny A c. Na základě těchto údajů v užívacím profilu přiřazenému k řešené zóně a čisté podlahové plochy zóny A c, se vypočítá hodnota celkového tepelného zisku od osob v zóně. Tyto zisky jsou generovány pouze v provozní době. V neprovozní době se nepředpokládá pobyt osob a nejsou tyto tepelné zisky generovány. Možnost ANO bychom měli zvolit vždy! Možnost NE volíme ve speciálních případech! (Například zpracovatel potřebuje znát, jak ovlivňují potřebu chladu tepelné zisky od osob a proto jednou zadá výpočet s těmito tepelnými zisky a podruhé bez těchto tepelných zisků.) MŮŽE SE STÁT, I KDYŽ ZADÁME ŘÁDNĚ CHLAZENÍ, ŽE NENÍ ŽÁDNÁ POTŘEBA CHLADU GENEROVÁNA. TOTO JE SPECIFIFIKUM MĚSÍČNÍHO VÝPOČTU, RESP. NASTAVENÍ TEPLOTY, OD KDY JE TŘEBA CHLADIT V PROFILECH UŽÍVÁNÍ POUŽÍVANÝCH V MĚSÍČNÍM VÝPOČTU dle TNI Tepelné zisky jako celku totiž v těchto případech nedosahují takové hodnoty, aby dokázali vnitřní teplotu v zóně zvednout od hodnoty průměrné měsíční teploty v exteriéru (v Software pro stavební fyziku DEK a.s. 117

118 letních měsících) nad teplotu pro chlazení uvedenou v užívacím profilu zóny. Tuto skutečnost si lehce ověříte například zvýšením koeficientu F int,a,i (F int,a,ii ) u vnitřních tepelných zisků ze zařizovacích předmětů viz kapitola Co zvolíme v této roletě u chlazení, se automaticky zvolí také v této roletě u vytápění. Je to spárováno. Zatím není umožněna funkce samostatné volby, že bychom například pro výpočet potřeby tepla na vytápění chtěli zahrnout tepelné zisky od osob a pro výpočet potřeby chladu na chlazení bychom tepelné zisky od osob zahrnout nechtěli a naopak. Možnost volby, zda uvažovat ve výpočtu s tepelnými zisky od osob, či nikoliv, se objeví pouze v těchto případech volby užívacího profilu přiřazeného k řešené zóně: Užívací profily s požadavkem na vnitřní teplotu č Poznámka: Při volbě profilu užívání č. 42 (obecná nevytápěná zóna) a č. 43 (prostor pod zvýšenou podlahou) se volba ohledně využití tepelných zisků od osob ve výpočtu neobjeví. Vychází se z toho, že v těchto prostorech není žádný nebo je nevýznamný pohyb osob. Poznámka: Jsme si vědomi skutečnosti, že pouze možnosti ANO (tj. zahrnutí 100% vypočítaných tepelných zisků od osob do výpočtu energetické náročnosti budovy) a NE (tj. zahrnutí 0% vypočítaných tepelných zisků od osob do výpočtu energetické náročnosti budovy) je omezená volba. V budoucích verzích aplikace ENERGETIKA bude možnost volit i mezistupně tj. možnost volit procentuální využití vypočítaných tepelných zisků z umělého osvětlení od 0 do 100%. V případě volby ANO předpokládáme maximální tepelné zatížení v zóně pro spotřebu energie na chlazení. V případě volby NE tyto tepelné zisky pro návrh, resp. spotřebu chlazení ignorujeme, což není žádoucí! Software pro stavební fyziku DEK a.s. 118

119 Zadání údajů pro výpočet infiltrace Příklad zobrazení 1 Příklad zobrazení 2 Příklad zobrazení 3 Software pro stavební fyziku DEK a.s. 119

120 Posledním oddílem pro zadání na formuláři Základní popis zóny je oddíl větrání. Na tomto oddílu definujeme a vybíráme hodnoty, které slouží pro výpočet infiltrace exteriérového vzduchu do řešené zóny. Pro profily užívání č. 1 až 41 (profily s požadavkem na vnitřní teplotu) a profil č. 42 (obecná nevytápěná zóna) budeme vybírat a zadávat následující informace. Na zobrazení výběrového menu má vliv skutečnost, zda řešená zóna: Není řízeně větrána (viz příklad zobrazení 1) Je řízeně větrána plně (viz příklad zobrazení 2) Je řízeně větrána z části (viz příklad zobrazení 3) Toto rozhodnutí se činí na formuláři Základní popis zóny výše viz kapitola 0. Kde jsou tyto možnosti blíže vysvětleny. Ať už zvolíme jakoukoliv možnost, vždy budeme vyzváni k zadání hodnoty n 50. Tato hodnota znamená násobnost výměny vzduchu mezi exteriérem a interiérem při tlakovém rozdílu 50 [Pa] a udává nám přehled o tom, jak moc je obálka budovy (zóny) těsná vůči nežádoucí infiltraci vzduchu. Platí velice zjednodušený obecný převod násobnosti výměny změřeného při tlakovém rozdílu 50 [Pa] pro přirozený tlakový rozdíl: hodnotu změřenou při n 50 podělíme 20. Bližší vysvětlení k této hodnotě je uvedeno v kontextové nápovědě k tomuto poli. V případě, že řešená zóna je větrána jen přirozeně: Objeví se příklad zobrazení 1. Nejprve jsme vyzváni k výběru stínícího činitel infiltrace pro řešenou zónu. Na výběr máme z 3 možností: Vytápěný prostor bez nechráněných otvorových výplní Vytápěný prostor s jednou nechráněnou otvorovou výplní Vytápěný prostor s více jak jednou nechráněnou otvorovou výplní Tento výběr souvisí s výběrem stínícího činitele pro výpočet infiltrace na formuláři Základní údaje viz kapitola Pokud tento výběr na formuláři Základní údaje nebyl proveden, nelze provést ani tento výběr v řešené zóně! Zatímco na formuláři Základní údaje výběrem řešíme umístění, resp. vystavení budovy vůči povětrnostním vlivům jako celku, zde již tímto výběrem konkretizujeme řešenou zónu. Software pro stavební fyziku DEK a.s. 120

121 PROGRAM ENERGETIKA verze A Co je to chráněná a nechráněná výplň? Nechráněná výplň je výplň volně přístupná do exteriéru. Chráněná výplň je například výplň do světlíku, výplň v zasklené lodžii apod. Význam chráněná a nechráněná výplň je ve vztahu k expozici výplně vůči exteriéru, resp. účinkům větru. Ve druhém kroku jsme vyzváni k výběru korekčního činitele pro střední výšku řešené zóny. Na výběr máme z 3 možností: 0 m < x <= 10 m 10 m < x <= 30 m x > 30 m Výška se počítá od přilehlého terénu k budově, resp. k řešené zóně. Výška je střední bližší vysvětlení viz příklad: Příklad: V případě, že řešená zóna je větrána jen řízeně: Objeví se příklad zobrazení 2. Nejprve jsme vyzváni k výběru stínícího činitele infiltrace pro řešenou zónu. Na výběr máme ze 2 možností: více než jedna exponovaná fasáda jedna exponovaná fasáda Tento výběr souvisí s výběrem stínícího činitele pro výpočet infiltrace na formuláři Základní údaje viz kapitola Pokud tento výběr na formuláři Základní údaje nebyl proveden, nelze provést ani tento výběr v řešené zóně! Zatímco na formuláři Základní údaje výběrem řešíme umístění, resp. Software pro stavební fyziku DEK a.s. 121

122 vystavení budovy vůči povětrnostním vlivům jako celku, zde již tímto výběrem konkretizujeme řešenou zónu. Příklad: Činitel větrné expozice se automaticky vybere na základě volby stínícího činitele pro řešenou zónu a na základě volby stínícího činitele pro celou budovu na formuláři Základní údaje viz kapitola Software pro stavební fyziku DEK a.s. 122

123 Příklad zobrazení 4a Příklad zobrazení 4b Příklad zobrazení 5 Pro profil užívání č. 43 (prostor pod zvýšenou podlahou) budeme vybírat a zadávat následující informace: Na zobrazení výběrového menu má vliv skutečnost, zda řešená zóna: Není řízeně větrána (viz příklad zobrazení 4) Je řízeně větrána plně (viz příklad zobrazení 5) Toto rozhodnutí se činí na formuláři Základní popis zóny výše viz kapitola 0. Kde jsou tyto možnosti blíže vysvětleny. Pakliže je k řešené zóně přiřazen profil užívání č. 43 (prostor pod zvýšenou podlahou), tak je možnost volby pouze přirozené větrání nebo řízené. Možnost řízeného větrání z části je u toho profilu užívání potlačena na rozdíl od ostatních profilů užívání. Pakliže volíme přirozené větrání této zóny, tak ještě máme v sekci větrání na výběr volit mezi skutečnosti, zda není tento prostor větrán (viz příklad zobrazení 4a) a mezi skutečností, že je přirozeně větrán (viz příklad zobrazení 4b). Software pro stavební fyziku DEK a.s. 123

124 V případě 4b je nutno zadat poměr plochy větracích otvorů prostoru pod zvýšenou podlahou ε [m 2 ] k celkovému exponovanému obvodu podlahy prostoru pod zvýšenou podlahou [m]. Dále je nutno zadat referenční rychlost větru ve výšce 10 m nad terénem v [m/s]. Stínící činitel větru f w [-] pro prostor pod zvýšenou podlahou se pak automaticky dopočítá na základě volby stínícího činitele pro výpočet infiltrace na formuláři Základní údaje viz kapitola Bližší vysvětlení a hodnoty viz kontextová nápověda k těmto polím. V případě volby, že tento prostor pod zvýšenou podlahou je řízeně větrán, budeme v sekci větrání vyzváni k zadání způsobu větrání, resp. typu výměny větraného vzduchu v prostoru pod zvýšenou podlahou. K dispozici je zatím pouze jedna možnost: Mechanické větrání zvenku A následně budeme vyzváni k zadání intenzity výměny vzduchu V n [m3] mezi prostorem pod zvýšenou podlahou a exteriérem. Poznámka: Volba mechanické větrání zevnitř není v programu ENERGETIKA zatím umožněna. SPECIFIKA VÝPOČTŮ TEPELNÝCH ZTRÁT VĚTRÁNÍM: Pro tepelnou ztrátu větráním mají vliv tyto skutečnosti: Požadovaná hygienická výměna vzduchu v zóně Nežádoucí infiltrace vzduchu do zóny Účinnost případně instalované rekuperace u řízeného větrání První bod s sebou nese přiřazený užívací profil k řešené zóně. V užívacím profilu je definována potřebná výměna vzduchu vztažená buď na 1 osobu nebo na 1 m2 čisté podlahové plochy A c řešené zóny nebo násobností výměny vzduchu v zóně. Pokud je požadovaná výměna vzduchu v zóně, resp. v užívacím profilu vztažena k osobě, je v užívacím profilu definována také velikost čisté podlahové plochy A c připadající na jednu osobu. Z tohoto údaje se tedy automaticky zjistí počet osob v zóně a následně potřebná výměna vzduchu v zóně. Druhý bod závisí na zadané hodnotě n 50. Čím je tato hodnota vyšší, tím méně těsná je obálka řešené zóny vůči nežádoucímu (nekontrolovanému) pronikání exteriérového vzduchu do zóny. Software pro stavební fyziku DEK a.s. 124

125 Poslední bod nám snižuje potřebu tepla na větrání tím, že využívá odpadní teplo odvětrávaného vzduchu ze zóny do exteriéru. Ve speciálních rekuperačních výměnících předává odvětrávaný vzduch své teplo čerstvému vzduchu nasávanému z exteriéru. Při teoretické účinnosti rekuperace 100%, konstantní exteriérové teplotě a ochlazení odvětrávaného vzduchu ze zóny na exteriérovou teplotu bychom potřebovali tepelnou energii pouze na první ohřátí vzduchu v zóně a pak již nikoliv odvětrávaný vzduch by veškerou tepelnou energii předal nově přiváděnému vzduchu z exteriéru. Protože v praxi je proměnná jak teplotu vzduchu v exteriétu, tak na základě rozdílů teplot vzduchu v exteriéru a interiéru i účinnost rekuperace v programu zadáváme tzv. průměrnou roční účinnost rekuperace. Dle typu rekuperačního zařízení a typu instalace se pohybuje cca od 80% - do 40%. Vyšší hodnoty se týkají spíše malých instalací v rodinných domech. Konkrétně jakým způsobem se nám tyto hodnoty projeví ve výpočtu: U přirozeného větrání se do výpočtu tepelných ztrát větráním uvažuje vždy vyšší z vypočítaných hodnot objemu měněného vzduchu z: Požadavku na hygienickou výměnu vzduchu Velikost výměny vzduchu vlivem infiltrace U přirozeného větrání (=neřízeného) je nám tak nějak jedno z hlediska výpočtu potřeby energie jakým způsobem se čerstvý vzduchu do zóny dostane. Důležité z hlediska potřeby čerstvého vzduchu je, že se do řešené zóny dostane. Tato podmínka o uvažování vyšší z těchto dvou hodnot má za následek, že volba hodnoty n 50 u řešené zóny nemá do jisté hodnoty vliv na výsledek, resp. zvýšení potřeby energie na krytí větrání. Výpočet na volbu hodnoty n 50 reaguje až od hranice, kdy výpočet větraného objemu vlivem infiltrace netěsnostmi je vyšší než požadovaná hygienická výměna vzduchu definovaná v užívacím profilu. U řízeného větrání řešené zóny se nám naopak hodnota n 50 projeví na potřebě tepla na krytí tepelných ztrát větráním vždy. U řízeného větrání je totiž v programu nastaveno, že vzduchotechnická jednotka zajistí vždy požadované hygienické množství větraného vzduchu v zóně vždy v plném rozsahu. A výměna vzduchu nežádoucí infiltrací (ovlivňuje hodnota n 50 ) je k této hygienické výměně vzduchu pomocí řízeného větrání VZT jednotky připočítána a je potřeba také tepelné energie na krytí této nežádoucí tepelné ztráty Software pro stavební fyziku DEK a.s. 125

126 větráním. Z tohoto jednoduchého vysvětlení je patrné, že rozdíl v potřebě tepla mezi zónou větranou přirozeně a plně řízeně bude patrný a to tak, že řízeně větraná zóna bude mít pravděpodobně vyšší potřebu tepla na krytí tepelných ztrát větráním než přirozeně větraná zóna. Výpočet infiltrace dle ČSN EN je odlišný u přirozeného větrání a u řízeného větrání. U řízeného větrání pak silně závisí na skutečnosti, zda VZT jednotka je rovnotlaká, přetlaková nebo podtlaková a jaký je rozdíl u přetlakové nebo podtlakové jednotky mezi přiváděným a odváděným vzduchem. Tyto všechny okolnosti výpočtu je třeba brát v úvahu pro posouzení výsledků při zadání různých variant řešení větrání zóny. A to například i pro instalovanou rekuperaci, která využívá odpadní teplo z větraného vzduchu větraného pouze přes VZT jednotku, nikoliv logicky větraného vzduchu vlivem netěsností v obálce zóny. Sezónní účinnost rekuperace třeba 80% proto automaticky neznamená, že máme nižší potřebu tepla na větrání o 80%. Vždy je to třeba posoudit s ohledem na typ VZT jednotky a na hodnotu n 50. Z tohoto důvodu je také patrně, že reálně při instalaci VZT jednotky, je důrazný požadavek na maximální těsnost obálky budovy co nejnižší hodnotu n 50. Protože v opačném případě, se výhody instalace řízeného větrání rozmělňují a taková instalace není ekonomicky efektivní tak, jak by měla. Software pro stavební fyziku DEK a.s. 126

127 Pomocné energie na vytápění zadané v zóně Příklad zobrazení 1 Příklad zobrazení 2 V případě, že v systému vytápění nejsou umístěny pomocné spotřebiče elektrické energie v řešené zóně, volíme v roletě dle příkladu zobrazení 1 možnost NE. V případě, že v systému vytápění jsou umístěny pomocné spotřebiče elektrické energie umístěné v řešené zóně, volíme v roletě dle příkladu zobrazení 2 možnost ANO. Co mohou být pomocné spotřebiče? Níže jsou uvedeny 3 základní typy pomocných spotřebičů: A) Oběhová (cirkulační) čerpadla B) Ventilátory (ventilátory konvektorů, fancoilů aj). C) Ostatní spotřebiče (elektronické termogulační hlavice, servopohony u koncových vyústek VZT potrubí, elektronická řídící jednotka aj.) Pro každý z 3 typů pomocných spotřebičů existuje samostatné zadávací pole. K zadávacím polím pro čerpadla a ventilátory je ještě umístěno roletové menu, pro výběr typu regulace pohonu. Na výběh je ze tří možností: Jednootáčkový pohon Tříotářkový pohon Software pro stavební fyziku DEK a.s. 127

128 Pohon s proměnnými otáčkami Výše jsme uvedli 3 základní typy pomocných spotřebičů. Než vysvětlíme blíže princip zadání k jednotlivým typům pomocných spotřebičů, je nutno nejdříve vysvětlit, jaké pomocné spotřebiče se do zóny zadávají! Základní princip řešení programu ENERGETIKA z hlediska způsobu zadávání pomocných spotřebičů je následující: 1) Nejprve je vždy nutno zodpovědět otázku, zda pomocný elektrický spotřebič je integrován v tepelném zdroji (je jeho pevnou součástí) či nikoliv 2) Pakliže pomocný spotřebič není součástí tepelného zdroje, kde je tento pomocný spotřebič umístěn. Je umístěn v některé z nadefinovaných zón nebo je umístěn mimo objekt? Známe-li odpověď na tyto dvě otázky, můžeme zadat pomocné spotřebiče systému vytápění. Kladná odpověď na otázku č. 1 značí, že takový pomocný spotřebič zadáme přímo na podformuláři tepelného zdroje, ve kterém je integrován viz kapitola Záporná odpověď na otázku č. 1 značí, že musíme odpovědět na otázku č. 2. Pakliže je tento elektrický pomocný spotřebič systému vytápění umístěný v řešené zóně, tak ho musíme zadat do této řešené zóny! Pokud je pomocný spotřebič mimo objekt, zadává se na formuláři tepelné zdroje viz kapitola Software pro stavební fyziku DEK a.s. 128

129 A) OBĚHOVÁ ČERPADLA Viz následující schéma: Co je na schématu? Na schématu je vyznačen případ objektu, který máme například rozdělen na 4 zóny (důvody rozdělení nyní nebudeme řešit jde jen o názorný příklad). Zóny 1 a 4 jsou nevytápěné nevytápěný suterén a nevytápěná půda. Celý objekt je vytápěn jedním tepelným zdrojem. Obě vytápěné zóny 2 a 3 mají svoji vlastní otopnou větev, na které mají osazeno oběhové čerpadlo. Oběhové čerpadlo č. 3 slouží pro zónu 3 a oběhové čerpadlo č. 2 slouží pro zónu 2. Současně je také jedno oběhové čerpadlo instalováno pro oběh pouze v rámci tepelného zdroje. Je tedy pevnou součástí tepelného zdroje viz oběhové čerpadlo č. 1. Dle pravidel výše uvedených oběhová čerpadla č. 2 a 3 zadáme do příslušných zadávacích polí (viz příklad zobrazení 2) na formuláři zóny 1! Pomocné spotřebiče zadáváme tam, kde jsou instalovány. Oběhová čerpadlo č. 1, které je integrální součásti tepelného zdroje zadáváme na podformuláři přímo u tohoto tepelného zdroje. Software pro stavební fyziku DEK a.s. 129

130 Viz následující schéma: Co je na schématu? Na schématu je vyznačen obdobný případ objektu, který máme například rozdělen na 4 zóny (důvody rozdělení nyní nebudeme řešit jde jen o názorný příklad). Zóny 1 a 4 jsou nevytápěné nevytápěný suterén a nevytápěná půda. Celý objekt je vytápěn jedním tepelným zdrojem, který je však umístěn mimo objekt v samostatném stavebním objektu. Obě vytápěné zóny 2 a 3 mají svoji vlastní otopnou větev, na které mají osazeno oběhové čerpadlo. Oběhové čerpadlo č. 3 slouží pro zónu 3 a oběhové čerpadlo č. 2 slouží pro zónu 2. Současně je také jedno oběhové čerpadlo instalováno pro oběh pouze v rámci tepelného zdroje. Je tedy pevnou součástí tepelného zdroje viz oběhové čerpadlo č. 1. Pro úplnou názornost je ještě umístěno jedno oběhové čerpadlo č. 4 na hlavní topné větvi vedoucí od tepelného zdroje do rozdělovače. Toto oběhové čerpadlo č. 4 není součástí tepelného zdroje, ale je umístěno mimo hodnocený objekt, stejně jako tepelný zdroj. Dle pravidel výše uvedených oběhová čerpadla č. 2 a 3 zadáme do příslušných zadávacích polí (viz příklad zobrazení 2) na formuláři zóny 1! Pomocné spotřebiče zadáváme tam, kde jsou instalovány. Oběhová čerpadlo č. 1, které je Software pro stavební fyziku DEK a.s. 130

131 integrální součásti tepelného zdroje zadáváme na podformuláři přímo u tohoto tepelného zdroje. Oběhové čerpadlo č. 4 zadáme na formuláři tepelné zdroje pro pomocné spotřebiče, jež nejsou součástí tepelného zdroje, ale nachází se mimo objekt k tomuto zadání oběhového čerpadlo č. 4 blíže viz kapitola Shrnutí pro zadávání pomocných energií ČERPADEL - do řešené zóny: Do zadání pomocných energií v řešené zóně vyplňujeme ty pomocné spotřebiče (čerpadla), které nejsou integrální součástí tepelného zdroje, a které se nachází v řešené zóně! Provozní doba čerpadel je ohraničena dobou potřeby tepla v zónách, pro které oběhové čerpadlo zajišťuje dodávku tepla. ZADÁNÍ: Pokud chceme do řešené zóny zadat pomocný elektrický spotřebič systému vytápění oběhové čerpadlo, klikneme na ikonu pro vyvolání modálního okna vedle pole pro zadání příkonu oběhového čerpadla: Zobrazené modální okno nás vyzve k přidání čerpadla. Po přidání čerpadla se nám zobrazí v modálním okně další pole po zadání a výběr: Software pro stavební fyziku DEK a.s. 131

132 Budeme vyzvání k zadání názvu oběhového čerpadla (dobrovolné). Následující menu se nás zeptá na způsob stanovení spotřeby energie oběhového čerpadla. Momentálně je zde přednastavena jedna možnost: tabulkové hodnoty. Možnost podrobného výpočtu bude k dispozici, jakmile zprovozníme stanovení energetických ztrát distribucí podrobným výpočtem viz kapitola Do této doby zde bude předvolena natvrdo pouze tato možnost výpočtu. Tabulkové hodnoty jsou převzaty z TNI V dalším roletovém menu vybíráme, zda známe nebo neznáme instalovaný příkon oběhového čerpadla. Ve fázi návrhu apod., kdy neznáme tyto podrobné údaje, volíme možnost NE. Při hodnocení projektu novostavby by tato informace měla být k dispozici. Pakliže tuto hodnotu známe, do pole pod touto roletou ji zadáme. V případě, že ji neznáme, toto pole nelze vyplnit a objeví se v něm popis neznámý. Následně jsme vyzvání k zatržení zón, pro které zajišťuje oběhové čerpadlo cirkulaci. Objevují se zde pouze zóny, u nichž byl přiřazen některý profil užívání z profilů č. 1 až 41 (viz kapitola ), tedy profil s požadavkem na vnitřní teplotu. Nevytápěné zóny (resp. tedy i nechlazené) se zde nezobrazí k zatržení. Toto zatržítko je nutné, aby program z hlediska výpočtu byl informován, pro které zóny oběhové čerpadlo zajišťuje cirkulaci viz schéma obrázku budovy výše. Dle toho příkladu bychom do zóny 1 nadefinovaly dvě oběhové čerpadla. Software pro stavební fyziku DEK a.s. 132

133 Čerpadlo číslo 3 by mělo zatrženo pouze zónu Z3 (nabízeno k zatržení Z2 a Z3) a čerpadlo 2 by mělo zatrženo zónu Z2 (nabízeno k zatržení Z2 a Z3). Poslední roletové menu se nás táže na skutečnost, zda na otopné větvi, jejíž cirkulaci zajišťuje předmětné čerpadlo, je i systém podlahového vytápění. Třeba pouze v jedné místnosti z celé zóny, kam čerpadlo zajišťuje cirkulaci. V takovém případě musíme volit možnost ANO. Tato volba má dopad na výběr tabulkových hodnot spotřeb dle TNI , resp. spotřeby elektrické energie. Příklad dalšího zobrazení zadání modální okna (nevztahuje se k schématu výše uvedenému): Toto modální okno značí, že jsme zadali 3 oběhová čerpadla. Momentálně vidíme zadání čerpadla číslo 2 (označení pořadí podformuláře je světle modré), u kterého neznáme instalovaný příkon a víme, že na jeho větvi není podlahové vytápění. Čerpadlo číslo 2 zajišťuje oběh pouze pro zónu Z1. Na výběr jsou zóny Z1 a Z2 tzn. u těchto zón byl přiřazen některý profil užívání z profilů č. 1 až 41. Příklad dalšího zobrazení modálního okna. Pokud se Vám objeví v modálním okně tato varovná hláška: Software pro stavební fyziku DEK a.s. 133

134 Tak jste u všech zón nepřiřadili profil užívání zóny. Například dle konkrétně výše uvedeného modálního okna jsme nepřiřadili profil užívání k zóně Z1 a Z2. Jelikož modální okno nabízí pro zatržení jen zóny s požadavkem na vnitřní teplotu, je nutno nejdříve řádně přiřadit ke všem zónám profil užívání, aby následně toto modální okno Vám mohlo k zatržení nabídnout pouze správné možnosti k zatržení zón. Po zadání oběhových čerpadel potvrdíme volbu tlačítkem uložit. Do zadávacího pole na formuláři se nám propíše součet všech zadaných příkonů čerpadel v modálním okně. V případě, že nebude zadán žádný příkon (u všech zadaných čerpadel v modálním okně bude zvoleno, že není znám příkon), propíše do pole hodnota 0. Na závěr viz příklad zobrazení 2 jsme vyzvání k výběru typu regulace pohonu zadaných oběhových čerpadel. To již nikoliv v modálním okně, ale na formuláři. Na základě této volby: Jednootáčkový pohon Tříotáčkový pohon Pohon s proměnnými otáčkami Je vybrání korekční činitel typu pohonu oběhového čerpadla f H,pump,ctrl. Tento činitel má vliv na spotřebu elektrické energie. Software pro stavební fyziku DEK a.s. 134

135 B) VENTILÁTORY Viz následující schéma: Co je na schématu? Na schématu je vyznačen obdobný případ objektu jako v případě vysvětlení u oběhových čerpadel. Jediný rozdíl je v tom, že zóna č. 3 není vytápěna klasickými otopnými tělesy, ale například fancoily. Součástí fancoilů jsou ventilátory viz č. 1, které musíme zadat jako pomocný spotřebič elektrické energie systému vytápění. A například součástí tepelného zdroje je ventilátor pro přívod spalovacího vzduchu viz. ventilátor č. 2. Dle pravidel výše uvedených ventilátory fancoilů v zóně 3 zadáme do příslušných zadávacích polí (viz příklad zobrazení 2) na formuláři zóny 3! Ventilátor, jež je součástí tepelného zdroje zadáváme přímo na podformuláři tohoto tepelného zdroje (i kdyby byl tepelný zdroj umístěn například v zóně 1). Shrnutí pro zadávání pomocných energií VENTILÁTORY - do řešené zóny: Do zadání pomocných energií v řešené zóně vyplňujeme ty pomocné spotřebiče (ventilátory), které nejsou integrální součástí tepelného zdroje nebo vzduchotechnické jednotky, a které se nachází v řešené zóně! Provozní Software pro stavební fyziku DEK a.s. 135

136 doba ventilátorů je ohraničena dobou potřeby tepla v zóně, ve které jsou tyto ventilátory umístěny. Ventilátory, které jsou součástí vzduchotechnické jednotky zadáváme přímo na podformuláři příslušné vzduchotechnické jednotky na formuláři vzduchotechnika viz kapitola V praxi mohou nastat případy kombinace VZT systému a fancoilů tzv. dvoustupňová regulace nebo-li dvoustupňový ohřev vzduchu. Centrální VZT jednotka upraví vzduch na základní teplotu (třeba 20 o C) a fancoily umístěné na vyústění VZT potrubí v jednotlivých zónách zajistí dohřev dle konkrétního požadavku v zóně. V takovém případě zadáme příkony ventilátorů fancoilů do zóny, kde jsou fancoily umístěny a ventilátory centrální VZT jednotky zadáme přímo k VZT jednotce. ZADÁNÍ: Pokud chceme do řešené zóny zadat pomocný elektrický spotřebič systému vytápění ventilátor, klikneme na ikonu pro vyvolání modálního okna vedle pole pro zadání příkonu ventilátoru: Zobrazené modální okno nás vyzve k přidání ventilátoru. Po přidání ventilátoru se nám zobrazí v modálním okně další pole po zadání a výběr: Software pro stavební fyziku DEK a.s. 136

137 Budeme vyzvání k zadání názvu ventilátorů (dobrovolné). V následujícím roletovém menu vybíráme, zda známe nebo neznáme instalovaný příkon ventilátoru. Pokud známe a pokud jich v zóně máme více stejných, zde zadáme příkon (do pole pod touto roletou) pouze jednoho ventilátoru a jejich počet vepíšeme do posledního zadávacího pole v tomto modálním okně. Pokud máme více ventilátorů s odlišným příkonem, může zadání vyřešit dvěma způsoby: Buď do pole příkon zadáme součet všech ventilátorů a do posledního pole počet napíšeme 1, nebo každý ventilátor vyplníme zvlášť. V takové případě vytvoříme v tomto modálním okně podformulář pro každý takový ventilátor. Ve fázi návrhu apod., kdy neznáme tyto podrobné údaje, volíme možnost NE. V tomto případě toto pole nelze vyplnit a objeví se v něm popis neznámý. Při hodnocení projektu novostavby by tato informace měla být k dispozici. Následně jsme vyzvání k výběru typu instalace ventilátoru. K dispozici máme ze dvou možností volby: Ventilátor sdílení energie, podlahový konvektor, fancoil jiné V případě první volby TNI definuje průměrný hodinový příkon zařízení pouze na základě typu instalace na 10 W/ks. Tento průměrný hodinový příkon není nijak provázán se zadaným příkonem ventilátoru, který jste výše zadali. Software pro stavební fyziku DEK a.s. 137

138 Proto, může být v krajním případě průměrný hodinový příkon dle TNI vyšší než Vámi zadaný příkon zařízení. Reálně by samozřejmě měl být maximálně stejný, většinou však nižší. Pokud by takový krajní případ nastal, je lépe volit možnost volby jiné v roletě typ instalace a tento průměrným hodinový příkon zadat ručně. Do výpočtu vstupuje pouze hodnota průměrného hodinového příkonu. Hodnota instalovaného příkonu je informační a objeví se v podrobném protokolu k průkazu PENB, který plánujeme vydat co nejdříve. Na rozdíl od oběhových čerpadel, nepřiřazujeme k oběhovým čerpadlům zóny, pro jejich cirkulaci slouží. Zde se předpokládá, že ventilátor umístěný v řešené zóně, slouží pouze pro řešenou zónu! Pořád se jedná pouze o ventilátory, které nejsou součástí vzduchotechnické jednotky nebo tepelného zdroje! Příklad dalšího zobrazení zadání modální okna (nevztahuje se k schématu výše uvedenému): Toto modální okno značí, že jsme zadali 3 různé typy ventilátorů. Momentálně vidíme zadání ventilátoru číslo 1 (označení pořadí podformuláře je světle modré), u kterého neznáme instalovaný příkon. Typ instalace jsme zvolili jiné v tomto případě musíme zadat průměrný hodinový příkon, který jsme stanovili třeba na 12 W/ks. A v zóně je 7 ks těchto zařízení. Software pro stavební fyziku DEK a.s. 138

139 Po zadání ventilátorů potvrdíme volbu tlačítkem uložit. Do zadávacího pole na formuláři se nám propíše součet všech zadaných příkonů ventilátorů v modálním okně. V případě, že nebude zadán žádný příkon (u všech zadaných ventilátorů v modálním okně bude zvoleno, že není znám příkon), propíše do pole hodnota 0. Na závěr viz příklad zobrazení 2 jsme vyzvání k výběru typu regulace pohonu zadaných ventilátorů. To již nikoliv v modálním okně, ale na formuláři. Na základě této volby: Jednootáčkový pohon Tříotáčkový pohon Pohon s proměnnými otáčkami Je vybrání korekční činitel typu pohonu ventilátoru f H,vent,ctrl. Tento činitel má vliv na spotřebu elektrické energie. Software pro stavební fyziku DEK a.s. 139

140 C) OSTATNÍ POMOCNÉ ENERGIE Viz následující schéma: Co je na schématu? Na schématu je vyznačen obdobný případ objektu jako v případě vysvětlení u oběhových čerpadel a ventilátorů. Otopná tělesa v zóně 2 mají například elektronicky ovládané termoregulační hlavice na otopných tělesech viz č. 1. A například součástí tepelného zdroje je elektronická řídící jednotka viz. č. 2. Dle pravidel výše uvedených příkon elektronických termoregulačních hlavic v zóně 2 zadáme do příslušných zadávacích polí (viz příklad zobrazení 2) na formuláři zóny 2! Elektronickou řídící jednotku, jež je součástí tepelného zdroje zadáváme přímo na podformuláři tohoto tepelného zdroje (i kdyby byl tepelný zdroj umístěn například v zóně 1). Shrnutí pro zadávání pomocných energií OSTATNÍ POMOCNÉ ENERGIE - do řešené zóny: Do zadání pomocných energií v řešené zóně vyplňujeme ty pomocné spotřebiče (elektronické termoregulační hlavice, elektronické řídící jednotky, servopohony vyústek VZT potrubí apod.), které nejsou integrální součástí Software pro stavební fyziku DEK a.s. 140

141 tepelného zdroje nebo vzduchotechnické jednotky, a které se nachází v řešené zóně! Provozní doba těchto ostatních pomocných spotřebičů je ohraničena dobou potřeby tepla v zóně, ve které jsou tyto ostatní spotřebiče pomocné energie umístěny. ZADÁNÍ: Pokud chceme do řešené zóny zadat pomocný elektrický spotřebič systému vytápění ostatní spotřebiče, klikneme na ikonu pro vyvolání modálního okna vedle pole pro zadání příkonu ostatních pomocných spotřebičů: Zobrazené modální okno nás vyzve k přidání zařízení. Po přidání zařízení se nám zobrazí v modálním okně další pole po zadání a výběr: Software pro stavební fyziku DEK a.s. 141

142 Budeme vyzvání k zadání názvu zařízení (dobrovolné). V následujícím roletovém menu vybíráme, zda známe nebo neznáme instalovaný příkon zařízení. Pokud známe a pokud jich v zóně máme více stejných, zde zadáme příkon (do pole pod touto roletou) pouze jednoho zařízení a jejich počet vepíšeme do posledního zadávacího pole v tomto modálním okně. Pokud máme více zařízení s odlišným příkonem, může zadání vyřešit dvěma způsoby: Buď do pole příkon zadáme součet příkonů všech zařízení a do posledního pole počet napíšeme 1, nebo každé zařízení vyplníme zvlášť. Ve fázi návrhu apod., kdy neznáme tyto podrobné údaje, volíme možnost NE (respektive s těmito ostatními pomocnými energiemi se vůbec nezabýváme ). V tomto případě toto pole nelze vyplnit a objeví se v něm popis neznámý. Při hodnocení projektu novostavby by tato informace měla být k dispozici. Následně jsme vyzvání k výběru typu pomocného zařízení. K dispozici máme 4 možnosti volby: Systém regulace ovládání pomocí servopohonů (plynulá regulace) Systém regulace s ovládáním pomocné kombinace teplotního snímače a elektrického pohonu (ovládání zapnuto/vypnuto) Systém regulace s elektromagnetickým pohonem (ovládání zapnuto/vypnuto) jiné V případě prvních třech voleb definuje TNI průměrný hodinový příkon na jedno takové zařízení pouze na základě typu instalace ve W/ks. Tento průměrný hodinový příkon není nijak provázán se zadaným příkonem pomocného zařízení, který jste výše zadali. Proto, může být v krajním případě průměrný hodinový příkon dle TNI vyšší než Vámi zadaný příkon zařízení. Reálně by samozřejmě měl být maximálně stejný, většinou však nižší. Pokud by takový krajní případ nastal, je lépe volit možnost volby jiné v roletě typ instalace a tento průměrným hodinový příkon zadat ručně (zvýšit). Do výpočtu vstupuje pouze hodnota průměrného hodinového příkonu. Hodnota instalovaného příkonu je informační a objeví se v podrobném protokolu k průkazu PENB, který plánujeme vydat co nejdříve. Po zadání ostatních pomocných spotřebičů potvrdíme volbu tlačítkem uložit. Do zadávacího pole na formuláři se nám propíše součet všech zadaných příkonů ostatních spotřebičů v modálním okně. V případě, že nebude zadán Software pro stavební fyziku DEK a.s. 142

143 žádný příkon (u všech zadaných ostatních spotřebičů v modálním okně bude zvoleno, že není znám příkon), propíše do pole hodnota 0. Poznámka na závěr: Na první pohled se může zdát zadávání pomocných spotřebičů jako zbytečně složité. Ale to opravdu jen na první pohled. Dříve byla této oblasti pomocných spotřebičů, resp. pomocných energií při hodnocení energetické náročnosti budovy věnována nedostatečná pozornost, resp. prostor pro zadání. Program ENERGETIKA umožňuje jejich plnohodnotné zadání do podrobností, jež si tyto spotřebiče elektrické energie zasluhují. Software pro stavební fyziku DEK a.s. 143

144 Pomocné energie na chlazení zadané v zóně Předem je nutno sdělit, že analogie se zadáním spotřebičů pomocné energie systému chlazení je naprosto stejná se zadáním spotřebičů pomocné energie systému vytápění. Příklad zobrazení 1 Příklad zobrazení 2 V případě, že v systému chlazení nejsou umístěny i pomocné spotřebiče elektrické energie umístění v řešené zóně, volíme v roletě dle příkladu zobrazení 1 možnost NE. V případě, že v systému chlazení jsou umístěny pomocné spotřebiče elektrické energie v řešené zóně, volíme v roletě dle příkladu zobrazení 2 možnost ANO. Co mohou být pomocné spotřebiče? Níže jsou uvedeny 3 základní typy pomocných spotřebičů: A) Oběhová (cirkulační) čerpadla B) Ventilátory (ventilátory konvektorů, fancoilů aj). C) Ostatní spotřebiče (elektronické termogulační hlavice, servopohony u koncových vyústek VZT potrubí, elektronická řídící jednotka aj.) Software pro stavební fyziku DEK a.s. 144

145 Pro každý z 3 typů pomocných spotřebičů existuje samostatné zadávací pole. K zadávacím polím pro čerpadla a ventilátory je ještě umístěno roletové menu, pro výběr typu regulace pohonu. Na výběh je ze tří možností: Jednootáčkový pohon Tříotářkový pohon Pohon s proměnnými otáčkami Výše jsme uvedli 3 základní typy pomocných spotřebičů. Než vysvětlíme blíže princip zadání k jednotlivým typům pomocných spotřebičů, je nutno nejdříve vysvětlit, jaké pomocné spotřebiče se do zóny zadávají! Základní princip řešení programu ENERGETIKA z hlediska způsobu zadávání pomocných spotřebičů je následující: 1) Nejprve je vždy nutno zodpovědět otázku, zda pomocný elektrický spotřebič je integrován ve zdroji chladu (je jeho pevnou součástí) či nikoliv 2) Pakliže pomocný spotřebič není součástí zdroje chladu, kde je tento pomocný spotřebič umístěn. Je umístěn v některé z nadefinovaných zón nebo je umístěn mimo objekt? Známe-li odpověď na tyto dvě otázky, můžeme zadat pomocné spotřebiče systému chlazení. Kladná odpověď na otázku č. 1 značí, že takový pomocný spotřebič zadáme přímo na formuláři zdroje chladu, ve kterém je integrován viz kapitola Záporná odpověď na otázku č. 1 značí, že musíme odpovědět na otázku č. 2. Pakliže je tento elektrický pomocný spotřebič systému chlazení umístěný v řešené zóně, tak ho musíme zadat do této řešené zóny! Pokud je pomocný spotřebič mimo objekt, zadává se na formuláři zdroje chladu viz kapitola Software pro stavební fyziku DEK a.s. 145

146 A) OBĚHOVÁ ČERPADLA Viz následující schéma: Co je na schématu? Na schématu je vyznačen případ objektu, který máme například rozdělen na 4 zóny (důvody rozdělení nyní nebudeme řešit jde jen o názorný příklad). Zóny 1 a 4 jsou nevytápěné nevytápěný suterén a nevytápěná půda. Celý objekt je chlazen jedním zdrojem chladu. Obě chlazené zóny 2 a 3 mají svoji vlastní chladící větev, na které mají osazeno oběhové čerpadlo. Oběhové čerpadlo č. 3 slouží pro zónu 3 a oběhové čerpadlo č. 2 slouží pro zónu 2. Současně je také jedno oběhové čerpadlo instalováno pro oběh pouze v rámci zdroje chladu. Je tedy pevnou součástí zdroje chladu viz oběhové čerpadlo č. 1. Dle pravidel výše uvedených oběhová čerpadla č. 2 a 3 zadáme do příslušných zadávacích polí (viz příklad zobrazení 2) na formuláři zóny 1! Pomocné spotřebiče zadáváme tam, kde jsou instalovány. Oběhová čerpadlo č. 1, které je integrální součásti zdroje chladu zadáváme na podformuláři přímo u tohoto zdroje chladu. Software pro stavební fyziku DEK a.s. 146

147 Viz následující schéma: Co je na schématu? Na schématu je vyznačen obdobný případ objektu, který máme například rozdělen na 4 zóny (důvody rozdělení nyní nebudeme řešit jde jen o názorný příklad). Zóny 1 a 4 jsou nevytápěné (i nechlazené) suterén a nevytápěná půda. Celý objekt je chlazen jedním zdrojem chladu, který je však umístěn mimo objekt v samostatném stavebním objektu. Obě chlazené zóny 2 a 3 mají svoji vlastní chladící větev, na které mají osazeno oběhové čerpadlo. Oběhové čerpadlo č. 3 slouží pro zónu 3 a oběhové čerpadlo č. 2 slouží pro zónu 2. Současně je také jedno oběhové čerpadlo instalováno pro oběh pouze v rámci zdroje chladu. Je tedy pevnou součástí zdroje chladu viz oběhové čerpadlo č. 1. Pro úplnou názornost je ještě umístěno jedno oběhové čerpadlo č. 4 na hlavním rozvodu chladu vedoucí od zdroje chladu do rozdělovače. Toto oběhové čerpadlo č. 4 není součástí zdroje chladu, ale je umístěno mimo hodnocený objekt, stejně jako zdroj chladu. Dle pravidel výše uvedených oběhová čerpadla č. 2 a 3 zadáme do příslušných zadávacích polí (viz příklad zobrazení 2) na formuláři zóny 1! Pomocné spotřebiče zadáváme tam, kde jsou instalovány. Oběhová čerpadlo č. 1, které je Software pro stavební fyziku DEK a.s. 147

148 integrální součásti zdroje chladu zadáváme na podformuláři přímo u tohoto zdroje chladu. Oběhové čerpadlo č. 4 zadáme na formuláři zdroje chladu pro pomocné spotřebiče, jež nejsou součástí zdroje chladu, ale nachází se mimo objekt k tomuto zadání oběhového čerpadlo č. 4 blíže viz kapitola Shrnutí pro zadávání pomocných energií ČERPADEL - do řešené zóny: Do zadání pomocných energií v řešené zóně vyplňujeme ty pomocné spotřebiče (čerpadla), které nejsou integrální součástí zdroje chladu, a které se nachází v řešené zóně! Provozní doba čerpadel je ohraničena dobou potřeby chladu v zónách, pro které oběhové čerpadlo zajišťuje dodávku chladu. ZADÁNÍ: Pokud chceme do řešené zóny zadat pomocný elektrický spotřebič systému chlazení oběhové čerpadlo, klikneme na ikonu pro vyvolání modálního okna vedle pole pro zadání příkonu oběhového čerpadla (tentokrát u zadání pomocných spotřebičů pro systém chlazení, nikoliv pro systém vytápění): Zobrazené modální okno nás vyzve k přidání čerpadla. Po přidání čerpadla se nám zobrazí v modálním okně další pole po zadání a výběr: Software pro stavební fyziku DEK a.s. 148

149 Budeme vyzvání k zadání názvu oběhového čerpadla (dobrovolné). Následující menu se nás zeptá na způsob stanovení spotřeby energie oběhového čerpadla. Momentálně je zde přednastavena jedna možnost: zjednodušený výpočet. Tabulkové hodnoty na rozdíl od pomocné energie systému vytápění TNI neuvádí. Možnost podrobného výpočtu bude k dispozici, jakmile zprovozníme stanovení energetických ztrát distribucí podrobným výpočtem viz kapitola Do té doby zde bude předvolena natvrdo pouze tato možnost zjednodušeného výpočtu. V dalším roletovém menu vybíráme, zda známe nebo neznáme instalovaný příkon oběhového čerpadla. Ve fázi návrhu apod., kdy neznáme tyto podrobné údaje, volíme možnost NE. Při hodnocení projektu novostavby by tato informace měla být k dispozici. Pakliže tuto hodnotu známe, do pole pod touto roletou ji zadáme. V případě, že ji neznáme, toto pole nelze vyplnit a objeví se v něm popis neznámý. Následně jsme vyzvání k zatržení zón, pro které zajišťuje oběhové čerpadlo cirkulaci. Objevují se zde pouze zóny, u nichž byl přiřazen některý profil užívání z profilů č. 1 až 41 (viz kapitola ), tedy profil s požadavkem na vnitřní teplotu a současně bylo zpracovatele zvoleno, že jsou tyto zóny strojně chlazené viz kapitola Nevytápěné zóny (resp. tedy i nechlazené) se zde nezobrazí k zatržení. Toto zatržítko je nutné, aby program z hlediska výpočtu Software pro stavební fyziku DEK a.s. 149

150 byl informován, pro které zóny oběhové čerpadlo zajišťuje cirkulaci viz schéma obrázku budovy výše. Dle toho příkladu bychom do zóny 1 nadefinovaly dvě oběhové čerpadla, čerpadlo číslo 3 by mělo zatrženo pouze zónu Z3 (nabízeno k zatržení Z2 a Z3) a čerpadlo 2 by mělo zatrženo zónu Z2 (nabízeno k zatržení Z2 a Z3). Poslední roletové menu se nás táže na charakter chladícího rozvodu, na kterém je umístěno předmětné čerpadlo. Na výběr jsou 4 možnosti: Primární okruh Hlavní distribuce Rozvody ke klimatizačním jednotkám Rozvody k chlazení místnosti Příklad dalšího zobrazení modálního okna. Pokud se Vám objeví v modálním okně tato varovná hláška: Tak jste u všech zón nepřiřadili profil užívání zóny nebo u všech zón jste nerozhodli, zda je strojně chlazená či nikoliv. Kde je třeba toto rozhodnutí doplnit Vás naveden informace v tomto modálním okně. Jelikož program nabízí pro zatržení jen zóny s požadavkem na vnitřní teplotu, a které jsou strojně chlazené, je nutno nejdříve řádně přiřadit ke všem zónám profil užívání a informaci o tom zda jsou nebo nejsou strojně chlazené, aby následně toto modální okno Vám mohlo k zatržení nabídnout pouze správné možnosti k zatržení strojně chlazených zón. Po zadání oběhových čerpadel potvrdíme volbu tlačítkem uložit. Do zadávacího pole na formuláři se nám propíše součet všech zadaných příkonů čerpadel v modálním okně. V případě, že nebude zadán žádný příkon (u všech Software pro stavební fyziku DEK a.s. 150
