1 SCIA.ESA PT Posudky ocelových konstrukcí

2 Posudky ocelových konstrukcí

3 POSUDKY OCELOVÝCH KONSTRUKCÍ 1 Vítejte... 1 Děkujeme vám, že jste si zvolili systém ESA PT... 1 Úvod do posudků... 2 PARAMETRY A NASTAVENÍ PRO POSUDKY 3 Základní parametry... 3 Základní parametry nezávislé na normě... 3 Základní parametry pro EC Základní parametry pro NEN Základní parametry pro ČSN Základní parametry pro DIN Základní parametry pro ÖNORM B Základní parametry pro BSK Základní parametry pro GBJ Základní parametry pro CM Základní parametry pro BS Základní parametry pro SIA Parametry vzpěru... 8 Výchozí parametry vzpěru... 8 Parametry vzpěru pro dílčí prut... 9 Princip zadání parametrů vzpěru Parametry vzpěru pro EC Parametry vzpěru pro ČSN Parametry vzpěru pro NEN Parametry vzpěru pro DIN Parametry vzpěru pro ÖNorm B Parametry vzpěru pro CM Parametry vzpěru pro SIA Parametry deformace Přípustné relativní deformace Parametry požární odolnosti Obecné parametry požární odolnosti pro EC Obecné parametry požární odolnosti pro NEN Obecné parametry požární odolnosti pro SIA Parametry požární odolnosti pro jednotlivé prvky Parametry izolace Data dílce Data dílce Parametry klopení Nastavení klopení Výztuhy Nastavení výztuh Příčné výztuhy Zadání příčné výztuhy Nastavení příčné výztuhy Spojky Nastavení spojek NASTAVENÍ PARAMETRŮ PRO POSUDKY 25 Nastavení základních parametrů i

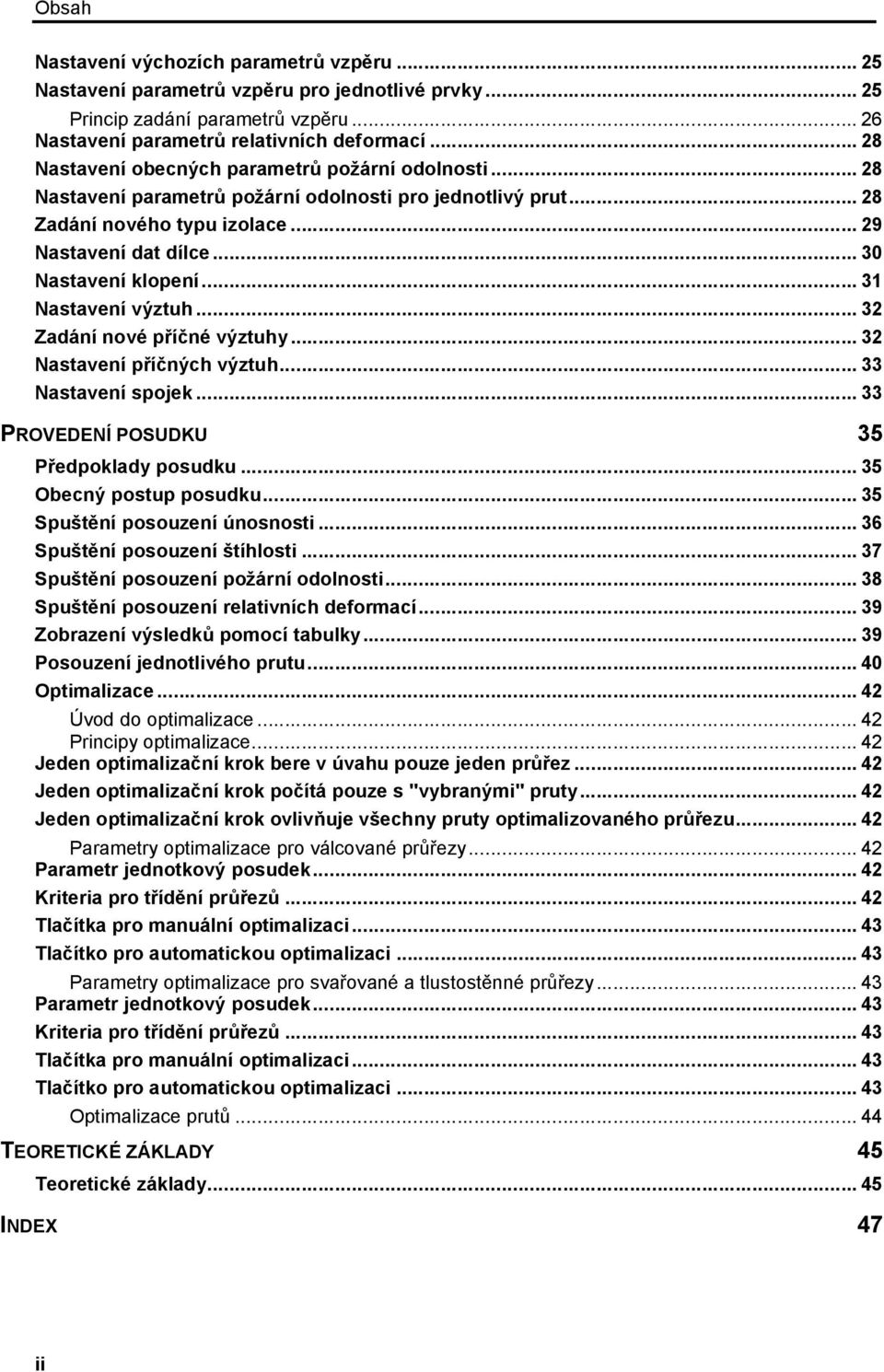

4 Obsah Nastavení výchozích parametrů vzpěru Nastavení parametrů vzpěru pro jednotlivé prvky Princip zadání parametrů vzpěru Nastavení parametrů relativních deformací Nastavení obecných parametrů požární odolnosti Nastavení parametrů požární odolnosti pro jednotlivý prut Zadání nového typu izolace Nastavení dat dílce Nastavení klopení Nastavení výztuh Zadání nové příčné výztuhy Nastavení příčných výztuh Nastavení spojek PROVEDENÍ POSUDKU 35 Předpoklady posudku Obecný postup posudku Spuštění posouzení únosnosti Spuštění posouzení štíhlosti Spuštění posouzení požární odolnosti Spuštění posouzení relativních deformací Zobrazení výsledků pomocí tabulky Posouzení jednotlivého prutu Optimalizace Úvod do optimalizace Principy optimalizace Jeden optimalizační krok bere v úvahu pouze jeden průřez Jeden optimalizační krok počítá pouze s "vybranými" pruty Jeden optimalizační krok ovlivňuje všechny pruty optimalizovaného průřezu Parametry optimalizace pro válcované průřezy Parametr jednotkový posudek Kriteria pro třídění průřezů Tlačítka pro manuální optimalizaci Tlačítko pro automatickou optimalizaci Parametry optimalizace pro svařované a tlustostěnné průřezy Parametr jednotkový posudek Kriteria pro třídění průřezů Tlačítka pro manuální optimalizaci Tlačítko pro automatickou optimalizaci Optimalizace prutů TEORETICKÉ ZÁKLADY 45 Teoretické základy INDEX 47 ii

5 Posudky ocelových konstrukcí Vítejte Děkujeme vám, že jste si zvolili systém ESA PT. Systém ESA je aplikace Windows 2000/XP pro výpočty a posudky stavebních konstrukcí. scia scia Posudky ocelových konstrukcí scia scia Modul Posudky byl navržen pro usnadnění často prováděných návrhů a posudků ocelových prutových konstrukcí. Více informací o společnosti SCIA a jejích produktech naleznete na 1

6 Posudky ocelových konstrukcí Úvod do posudků Moduly systému ESA pro posuzování prvků ocelových konstrukcí jsou výkonné programy pro návrh ocelových konstrukcí. Obsahují posudky napětí a stability ocelových prutů podle různých národních norem. Lze také provádět interaktivní vyhledávání nejlehčího průřezu, který vyhoví požadavkům příslušné normy a danému zatížení (optimalizace průřezu). Jsou podporovány následující národní normy Eurocode 3 DIN ONORM 4300 NEN AISC - ASD: Allowable Stress Design AISC - LRFD: Load and Resistance Factor Design CM66 BS5950 SIA263 GBJ Korean Standard BSK 99 Více podrobností o použitých národních normách a teoretických základech popisujeme v části Teoretické základy posudků ocelových konstrukcí v systému ESA. Tento manuál popisuje všechny národní normy. Obecné popisy a snímky obrazovek se vztahují k normě EC3. Pokud je obsluha nebo zadání pro jinou normu odlišné, je pro tuto normu popsán patřičný postup včetně příslušných obrázků. 2

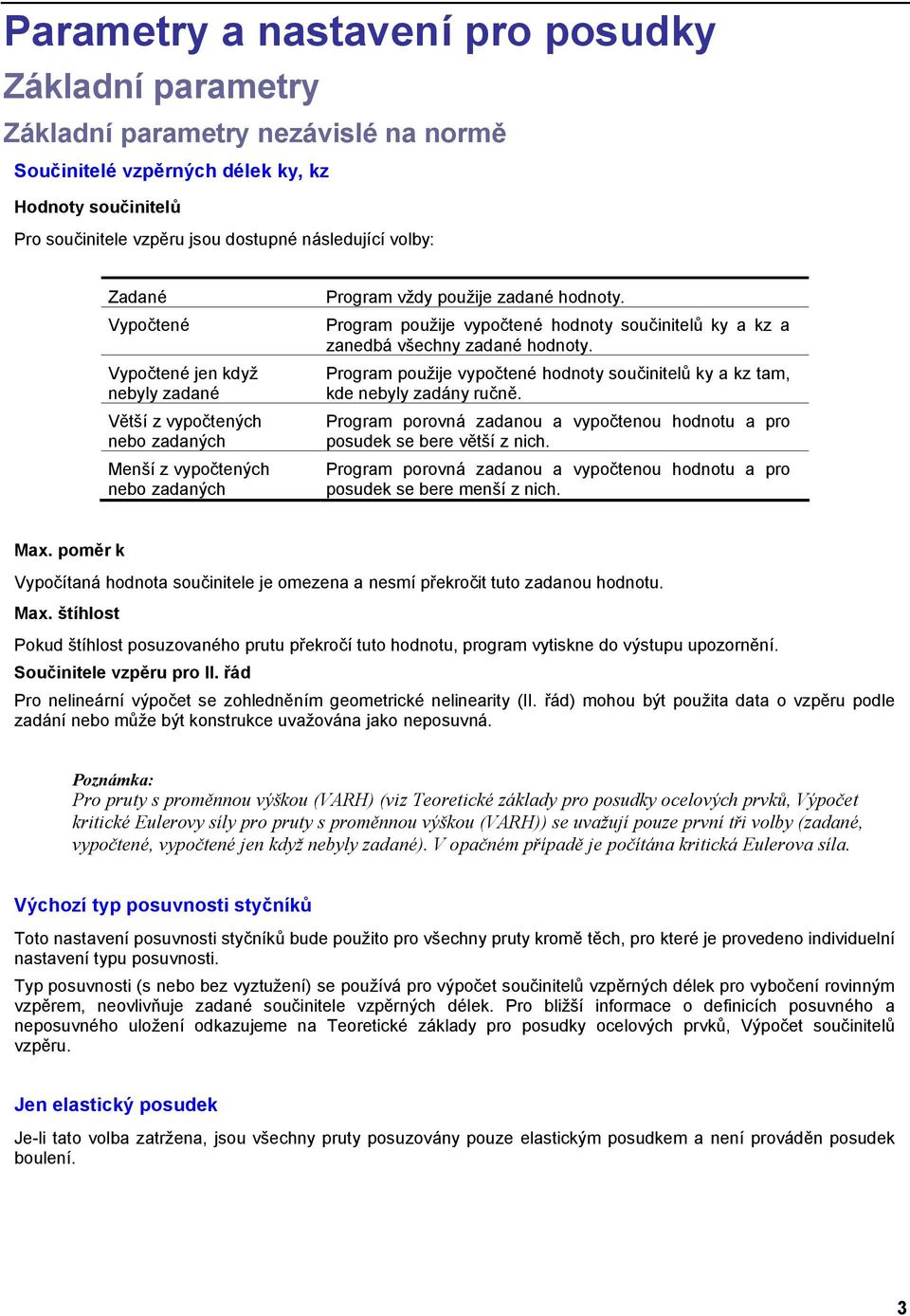

7 Parametry a nastavení pro posudky Základní parametry Základní parametry nezávislé na normě Součinitelé vzpěrných délek ky, kz Hodnoty součinitelů Pro součinitele vzpěru jsou dostupné následující volby: Zadané Vypočtené Vypočtené jen když nebyly zadané Větší z vypočtených nebo zadaných Menší z vypočtených nebo zadaných Program vždy použije zadané hodnoty. Program použije vypočtené hodnoty součinitelů ky a kz a zanedbá všechny zadané hodnoty. Program použije vypočtené hodnoty součinitelů ky a kz tam, kde nebyly zadány ručně. Program porovná zadanou a vypočtenou hodnotu a pro posudek se bere větší z nich. Program porovná zadanou a vypočtenou hodnotu a pro posudek se bere menší z nich. Max. poměr k Vypočítaná hodnota součinitele je omezena a nesmí překročit tuto zadanou hodnotu. Max. štíhlost Pokud štíhlost posuzovaného prutu překročí tuto hodnotu, program vytiskne do výstupu upozornění. Součinitele vzpěru pro II. řád Pro nelineární výpočet se zohledněním geometrické nelinearity (II. řád) mohou být použita data o vzpěru podle zadání nebo může být konstrukce uvažována jako neposuvná. Poznámka: Pro pruty s proměnnou výškou (VARH) (viz Teoretické základy pro posudky ocelových prvků, Výpočet kritické Eulerovy síly pro pruty s proměnnou výškou (VARH)) se uvažují pouze první tři volby (zadané, vypočtené, vypočtené jen když nebyly zadané). V opačném případě je počítána kritická Eulerova síla. Výchozí typ posuvnosti styčníků Toto nastavení posuvnosti styčníků bude použito pro všechny pruty kromě těch, pro které je provedeno individuelní nastavení typu posuvnosti. Typ posuvnosti (s nebo bez vyztužení) se používá pro výpočet součinitelů vzpěrných délek pro vybočení rovinným vzpěrem, neovlivňuje zadané součinitele vzpěrných délek. Pro bližší informace o definicích posuvného a neposuvného uložení odkazujeme na Teoretické základy pro posudky ocelových prvků, Výpočet součinitelů vzpěru. Jen elastický posudek Je-li tato volba zatržena, jsou všechny pruty posuzovány pouze elastickým posudkem a není prováděn posudek boulení. 3

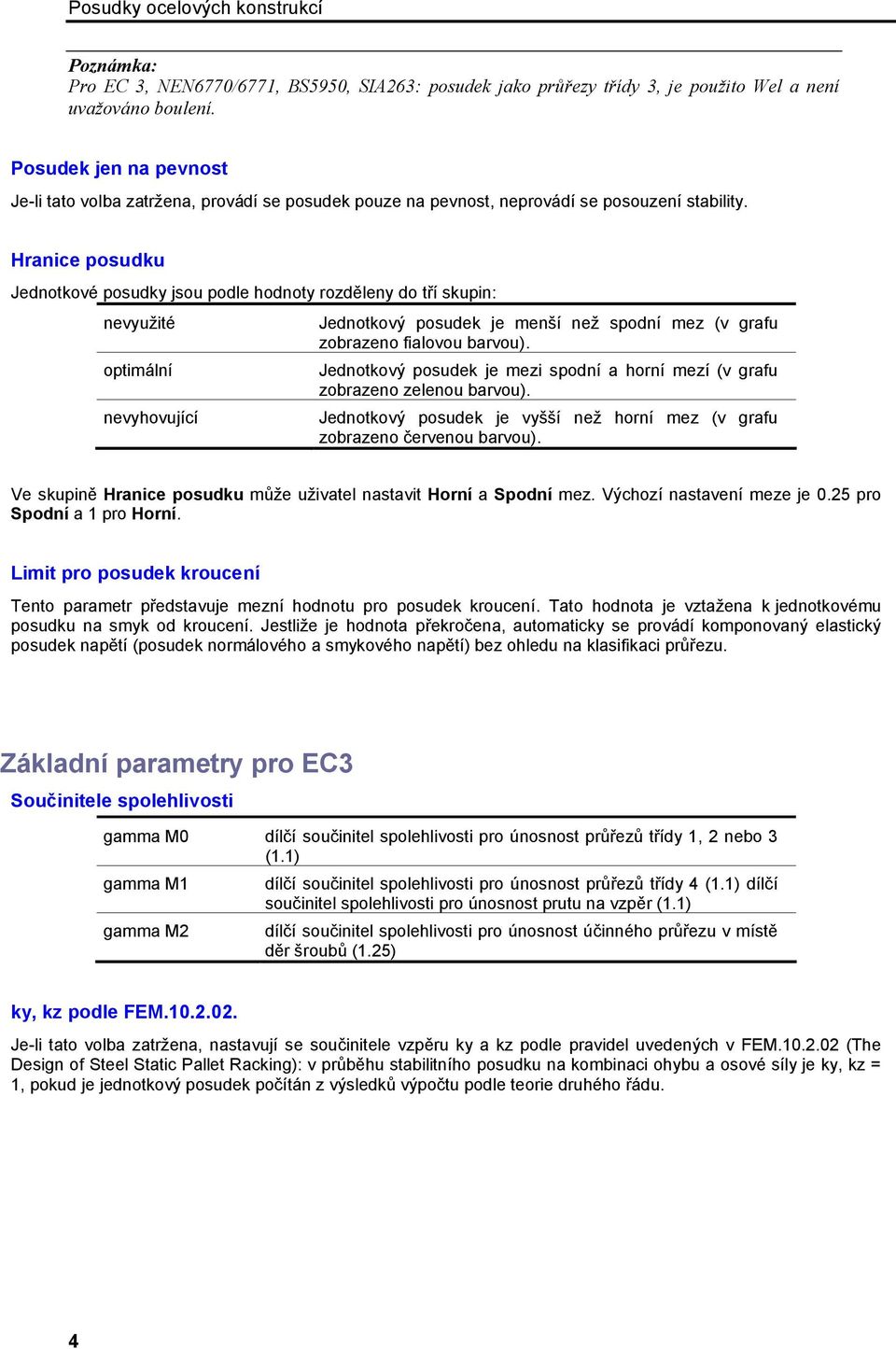

8 Posudky ocelových konstrukcí Poznámka: Pro EC 3, NEN6770/6771, BS5950, SIA263: posudek jako průřezy třídy 3, je použito Wel a není uvažováno boulení. Posudek jen na pevnost Je-li tato volba zatržena, provádí se posudek pouze na pevnost, neprovádí se posouzení stability. Hranice posudku Jednotkové posudky jsou podle hodnoty rozděleny do tří skupin: nevyužité optimální nevyhovující Jednotkový posudek je menší než spodní mez (v grafu zobrazeno fialovou barvou). Jednotkový posudek je mezi spodní a horní mezí (v grafu zobrazeno zelenou barvou). Jednotkový posudek je vyšší než horní mez (v grafu zobrazeno červenou barvou). Ve skupině Hranice posudku může uživatel nastavit Horní a Spodní mez. Výchozí nastavení meze je 0.25 pro Spodní a 1 pro Horní. Limit pro posudek kroucení Tento parametr představuje mezní hodnotu pro posudek kroucení. Tato hodnota je vztažena k jednotkovému posudku na smyk od kroucení. Jestliže je hodnota překročena, automaticky se provádí komponovaný elastický posudek napětí (posudek normálového a smykového napětí) bez ohledu na klasifikaci průřezu. Základní parametry pro EC3 Součinitele spolehlivosti gamma M0 dílčí součinitel spolehlivosti pro únosnost průřezů třídy 1, 2 nebo 3 (1.1) gamma M1 gamma M2 dílčí součinitel spolehlivosti pro únosnost průřezů třídy 4 (1.1) dílčí součinitel spolehlivosti pro únosnost prutu na vzpěr (1.1) dílčí součinitel spolehlivosti pro únosnost účinného průřezu v místě děr šroubů (1.25) ky, kz podle FEM Je-li tato volba zatržena, nastavují se součinitele vzpěru ky a kz podle pravidel uvedených v FEM (The Design of Steel Static Pallet Racking): v průběhu stabilitního posudku na kombinaci ohybu a osové síly je ky, kz = 1, pokud je jednotkový posudek počítán z výsledků výpočtu podle teorie druhého řádu. 4

9 Parametry a nastavení pro posudky Základní parametry pro NEN Součinitele spolehlivosti gamma M dílčí součinitel spolehlivosti (1.0) Výztuhy klopení jen pro lkip Je-li volba zatržena, výztuhy klopení mají vliv pouze na vzpěrnou délku lkip. Hodnota lg se bere z dat o vzpěru. m1, m2, mmid v rovině vzpěru Je-li volba zatržena, hodnoty momentů My;1;s;d, My;2;s;d a My;mid;s;d se uvažují vzhledem k systémové délce pro vzpěr kolem osy yy a hodnoty momentů Mz;1;s;d, Mz;2;s;d a Mz;mid;s;d se uvažují vzhledem k systémové délce pro vzpěr kolem osy zz. Pokud není volba zatržena, jsou tyto hodnoty uvažovány vzhledem k délce prvku. Základní parametry pro ČSN Součinitele spolehlivosti gamma M0 dílčí součinitel spolehlivosti pro únosnost průřezů třídy 1, 2 nebo 3 (1.15) gamma M1 gamma M2 dílčí součinitel spolehlivosti pro únosnost průřezů třídy 4 (1.15) dílčí součinitel spolehlivosti pro únosnost prutu na vzpěr (1.15) dílčí součinitel spolehlivosti pro únosnost účinného průřezu oslabeného děrami šroubů (1.15) Základní parametry pro DIN Kritické klopení podle... Lze nastavit výpočet kritického momentu pro klopení (LTB) buď podle DIN18800 (vzorec 19) nebo podle EC3 - Příloha F nebo podle metody Roik, Carl a Lindner. Tato volba je platná pouze pro symetrické I profily. Více o výpočtu kritického momentu na klopení viz. Teoretické základy pro posudky ocelových prvků, DIN Posudek na dvojosý ohyb podle... Lze nastavit posouzení dvojosého ohybu použitím metody 1 (vzorec 28) nebo metoda 2 (vzorec 29). Posudek klopení průřezů RHS/CHS Je-li volba zapnuta, bude prováděn posudek klopení pro čtvercové trubky a duté průřezy. Posudek jen stability klopení při výpočtu II. řádem Je-li volba zatržena, provádí se při stabilitním posudku pouze posouzení stability klopení. 5

10 Posudky ocelových konstrukcí Elastický posudek podle T1 článek 750 Je-li tato volba zapnuta, je zahrnuto případné zplastizování popsané v daném článku Základní parametry pro ÖNORM B 4300 Kritické klopení podle... Lze nastavit výpočet kritického momentu pro klopení (LTB) buď podle DIN18800 (vzorec 19) nebo podle EC3 - Příloha F nebo podle metody Roik, Carl a Lindner. Tato volba je platná pouze pro symetrické I profily. Více o výpočtu kritického momentu na klopení viz. Teoretické základy pro posudky ocelových prvků, DIN Posudek na dvojosý ohyb podle... Lze nastavit posouzení dvojosého ohybu použitím metody 1 (vzorec 28) nebo metoda 2 (vzorec 29). Posudek klopení průřezů RHS/CHS Je-li volba zapnuta, bude prováděn posudek klopení pro čtvercové trubky a duté průřezy. Posudek jen stability klopení při výpočtu II. řádem Je-li volba zatržena, provádí se při stabilitním posudku pouze posouzení stability klopení. Elastický posudek podle T1 článek 750 Je-li tato volba zapnuta, je zahrnuto případné zplastizování popsané v daném článku Poznámka: Základní parametry pro ÖNORM B 4300 jsou shodné s DIN Základní parametry pro BSK99 Kritické klopení podle... Lze nastavit výpočet kritického momentu pro klopení (LTB) buď podle BSK99 nebo podle EC3 Příloha F. Tato volba je platná pouze pro symetrické I profily. Více o výpočtu kritického momentu na klopení viz. Teoretické základy pro posudky ocelových prvků, BSK99. Základní parametry pro GBJ Aktivovat plastický posudek Pokud průřez splňuje plastické podmínky, lze aktivovat plastický posudek. 6

11 Parametry a nastavení pro posudky Základní parametry pro CM66 Additif 80 Je-li tato volba zaškrtnuta, je pro symetrické I-profily a pro obdélníkové trubky proveden posudek podle Additif 80. Ostatní průřezy jsou posuzována podle pružných pravidel definovaných v CM66. Fiktivní štíhlost pouze pro k1 Je-li tato volba zaškrtnuta, je fiktivní štíhlost uvažována pouze pro hodnoty k1x a k1y. Není-li volba zaškrtnuta, ovlivní fiktivní štíhlost hodnoty kfx, kfy, k1x a k1y. Základní parametry pro BS5950 Posudek průřezu založen na Pro plastické a celistvé průřezy, předepisuje BS5950 článek & (b) detailní přístup k provedení jednotkového posudku osově zatížených dílců s momenty. Podrobný vztah dovoluje větší ekonomičnost pro plastické a celistvé průřezy. V tomto výrazu se používá redukovaná momentová únosnost Mr kolem hlavní a vedlejší osy. Tyto hodnoty se určují na základě EC3 článek Pro polocelistvé a štíhlé průřezy se aplikuje zjednodušený postup podle článku a podle článku (a). Je možné si vybrat postup použitý k provedení posudku. Pro průřezy třídy 3 a 4 bude použit postup podle BS i v případě, že byla vybrána metoda podle EC3. Typ výpočtu m, n m představuje ekvivalentní rovnoměrné rozložení momentu a n představuje ekvivalentní součinitel štíhlosti. Tyto součinitele jsou nezbytné k provedení posudku na klopení. Určují se následovně: Pro prut u nějž poloha zatížení neleží mezi body, ve kterých je zabráněno klopení je n=1 a m závisí na poměru koncových momentů v bodech, kde je zabráněno klopení. Pro prut u nějž poloha zatížení leží mezi body, ve kterých je zabráněno klopení je m=1 a n závisí na poměru koncových momentů v bodech, kde je zabráněno klopení a na poměru většího momentu k momentu uprostřed rozpětí. Existují dvě metody jak řešit klopení: metoda m", tj. metoda ekvivalentního rovnoměrného momentu" s n=1 metoda n", tj. metoda ekvivalentní štíhlosti" s m=1 V libovolné situaci bude přípustná pouze jedna z metod s uvážením, že použití m=n=1 je vždy konzervativní řešení. Je možné nastavit: aby program automaticky určil obě hodnoty (podle nich pak bude vybrána metoda m nebo metoda n), aby byla použita metoda m, aby bylo aplikováno bezpečné řešení s m=n=1. 7

12 Posudky ocelových konstrukcí Základní parametry pro SIA263 Součinitele spolehlivosti Gamma M1 dílčí součinitel spolehlivosti pro únosnost Gamma M2 dílčí součinitel spolehlivosti pro únosnost účinného průřezu Parametry vzpěru Výchozí parametry vzpěru Popis Výchozí hodnoty parametrů vzpěru se použijí vždy při vložení nového prutu do projektu. Standardně přebírá nový prut tyto výchozí hodnoty. V případě potřeby lze tyto hodnoty dodatečně měnit a mohou jim být přiřazeny specifické hodnoty pro konkrétní prut. zz yz lt def yy def zz ky kz Vliv pozice zatížení Systémová délka pro vzpěr kolem lokální osy zz (měkká osa). Je to obvykle vzdálenost mezi body ztužení ve směru lokální osy yy. Systémová délka pro prostorový vzpěr. Je to vzdálenost bodů, mezi kterými je zabráněno kroucení. Posudky EC3, DIN18800, ONORM4300, NEN6770, SIA263, AISC-ASD a AISC-LRFD zohledňují vliv prostorového vzpěru. Systémová délka pro klopení. Je to obvykle vzdálenost mezi body ztuženými ve směru y-y (= vzdálenost mezi bočními výztuhami). Systémová délka pro deformace kolem lokální osy yy (tvrdá osa). Systémová délka pro deformace kolem lokální osy zz (měkká osa). Program využívá buď zadané nebo vypočtené hodnoty. Alternativně lze zadat vzpěrné délky přímo. Výklad o teorii výpočtu těchto parametrů naleznete v samostatné knize Steel Code Check Theoretical Background, Calculation of buckling ratios. (pouze v angličtině). Toto pole má význam pro posudky klopení. Umožňuje vzít v úvahu vliv destabilizujících zatížení v součinitelích momentů pro klopení (viz Teoretické základy pro posudky ocelových prvků, Výpočet součinitelů momentů pro klopení). Destabilizující zatížení jsou zatížení působící nad úrovní středu smyku průřezu a mohou se volně bočně pohybovat s prutem když vybočí (a působit rušivé vlivy): Postup Postup je popsán v kapitole Nastavení výchozích parametrů vzpěru. Pro vaši lepší orientaci je zde zopakován. Postup pro nastavení výchozích hodnot parametrů vzpěru 1. Otevřete servis Ocel: a. buď přes funkci stromové nabídky Ocel, b. nebo přes funkci nabídky Strom > Ocel. 2. Zvolte funkci Nastavení a spusťte ji. 3. V dialogu, který se otevře na obrazovce, vyberte záložku Nastavení vzpěru. 4. Zadejte požadované hodnoty a vyberte vhodné možnosti. 8

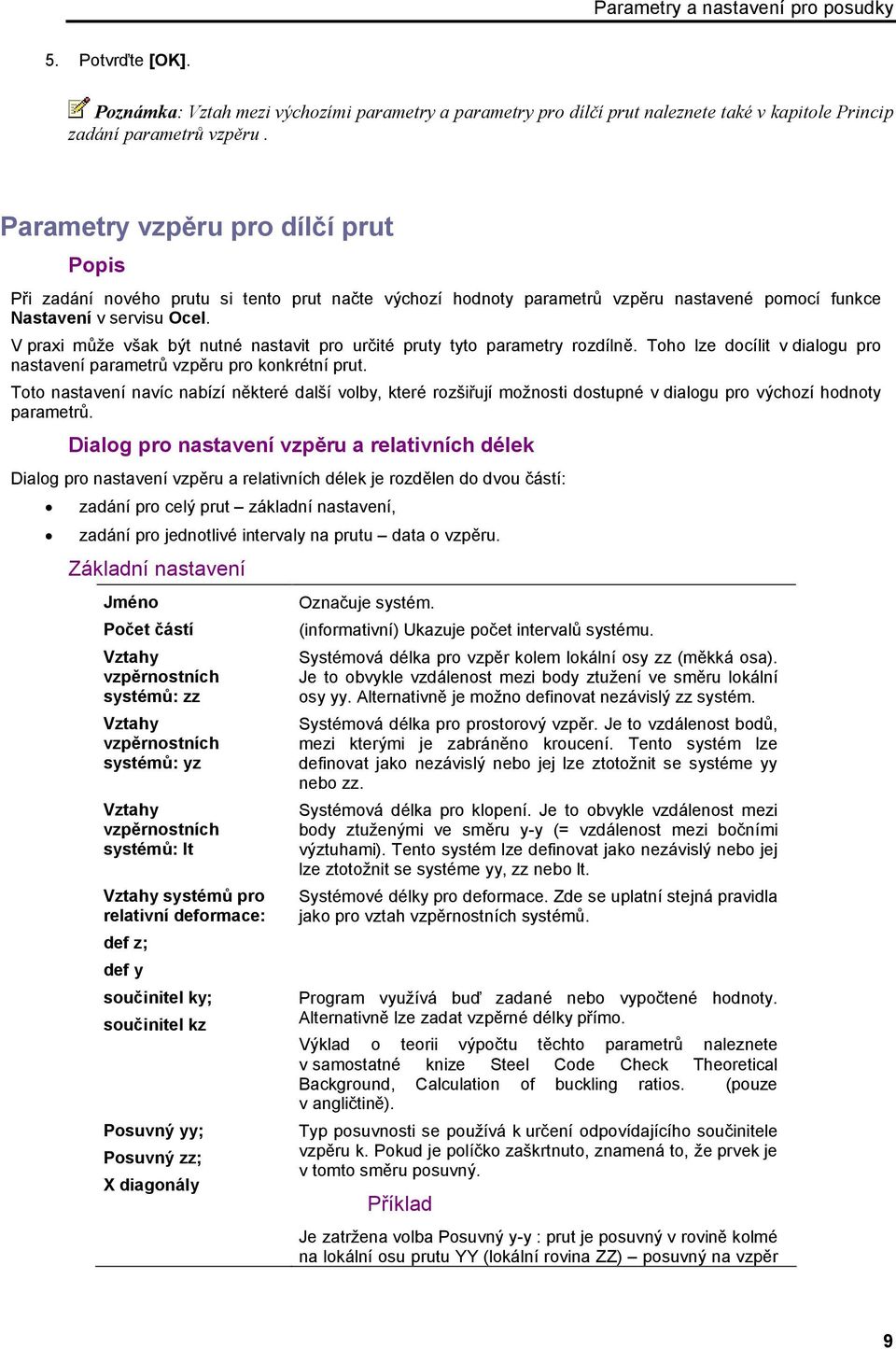

13 Parametry a nastavení pro posudky 5. Potvrďte [OK]. Poznámka: Vztah mezi výchozími parametry a parametry pro dílčí prut naleznete také v kapitole Princip zadání parametrů vzpěru. Parametry vzpěru pro dílčí prut Popis Při zadání nového prutu si tento prut načte výchozí hodnoty parametrů vzpěru nastavené pomocí funkce Nastavení v servisu Ocel. V praxi může však být nutné nastavit pro určité pruty tyto parametry rozdílně. Toho lze docílit v dialogu pro nastavení parametrů vzpěru pro konkrétní prut. Toto nastavení navíc nabízí některé další volby, které rozšiřují možnosti dostupné v dialogu pro výchozí hodnoty parametrů. Dialog pro nastavení vzpěru a relativních délek Dialog pro nastavení vzpěru a relativních délek je rozdělen do dvou částí: zadání pro celý prut základní nastavení, zadání pro jednotlivé intervaly na prutu data o vzpěru. Základní nastavení Jméno Počet částí Vztahy vzpěrnostních systémů: zz Vztahy vzpěrnostních systémů: yz Vztahy vzpěrnostních systémů: lt Vztahy systémů pro relativní deformace: def z; def y součinitel ky; součinitel kz Posuvný yy; Posuvný zz; X diagonály Označuje systém. (informativní) Ukazuje počet intervalů systému. Systémová délka pro vzpěr kolem lokální osy zz (měkká osa). Je to obvykle vzdálenost mezi body ztužení ve směru lokální osy yy. Alternativně je možno definovat nezávislý zz systém. Systémová délka pro prostorový vzpěr. Je to vzdálenost bodů, mezi kterými je zabráněno kroucení. Tento systém lze definovat jako nezávislý nebo jej lze ztotožnit se systéme yy nebo zz. Systémová délka pro klopení. Je to obvykle vzdálenost mezi body ztuženými ve směru y-y (= vzdálenost mezi bočními výztuhami). Tento systém lze definovat jako nezávislý nebo jej lze ztotožnit se systéme yy, zz nebo lt. Systémové délky pro deformace. Zde se uplatní stejná pravidla jako pro vztah vzpěrnostních systémů. Program využívá buď zadané nebo vypočtené hodnoty. Alternativně lze zadat vzpěrné délky přímo. Výklad o teorii výpočtu těchto parametrů naleznete v samostatné knize Steel Code Check Theoretical Background, Calculation of buckling ratios. (pouze v angličtině). Typ posuvnosti se používá k určení odpovídajícího součinitele vzpěru k. Pokud je políčko zaškrtnuto, znamená to, že prvek je v tomto směru posuvný. Příklad Je zatržena volba Posuvný y-y : prut je posuvný v rovině kolmé na lokální osu prutu YY (lokální rovina ZZ) posuvný na vzpěr 9

14 Posudky ocelových konstrukcí Vliv pozice zatížení eo d,y; eo d,z Systémové délky kolem lokální osy YY. Je-li zatržena volba X diagonály, součinitel vzpěru se počítá podle DIN18800 Teil 2, Table15 (viz Teoretické základy pro posudky ocelových prvků, Výpočet součinitele vzpěrných délek) za podmínek, že prut splňuje předpoklady uvedené v tomto článku normy. Poznámka: Pokud se provádí výpočet druhého řádu, je součinitel vzpěru spočítán v režimu neposuvném nebo podle zadání v závislosti na nastavení základních dat. Toto pole má význam pro posudky klopení. Umožňuje vzít v úvahu vliv destabilizujících zatížení v součinitelích momentů pro klopení (viz Teoretické základy pro posudky ocelových prvků, Výpočet součinitelů momentů pro klopení). Destabilizující zatížení jsou zatížení působící nad úrovní středu smyku průřezu a mohou se volně bočně pohybovat s prutem když vybočí (a působit rušivé vlivy): Dostupné jsou následující možnosti vyplývající z normy: imperfekce prutu podle normy elastická, imperfekce prutu podle normy plastická, imperfekce prutu podle normy - elastická pouze, je-li vyžadována, imperfekce prutu podle normy - plastická pouze, je-li vyžadována, bez imperfekce prutu. Dostupné jsou následující možnosti vyplývající z normy: standardní metoda, křížené diagonály (podle DIN), příruba se symetrickým zavětrováním, příruba s mezilehlou příčnou podporou, příruba s vystřídaným zavětrováním, křížené zavětrování s SBS, křížené zavětrování, zavětrování tvaru K, vodorovné zavětrování, nesouvislé křížené zavětrování s vodorovným prutem. 10

15 Parametry a nastavení pro posudky Data o vzpěru V závislosti na hodnotách nastavených v části Základní nastavení (viz výše) lze definovat některé parametry pro dílčí intervaly (úseky) vzpěrnostního systému. Toto nastavení se provádí v druhé části dialogu. Některé z parametrů uvedených v tomto dialogu jsou normově závislé a objeví se pouze v projektu, v němž je jako aktivní nastavena odpovídající národní technická norma. Poznámka: Vztah mezi výchozími parametry a parametry pro dílčí prut naleznete také v kapitole Princip zadání parametrů vzpěru. Postup Postup je popsán v kapitole Nastavení parametrů vzpěru pro jednotlivé prvky. Pro vaši lepší orientaci je zde zopakován. Postup pro nastavení parametrů vzpěru konkrétního prutu 1. V grafickém okně vyberte prut či pruty, jejichž parametry vzpěru chcete změnit. 2. V Okně vlastností se zobrazí vlastnosti vybraných prutů. 3. U položky Vzpěrné a relativní délky vyberte z nabídky požadovanou definici systému vzpěrných délek a přejděte k poslednímu bodu tohoto postupu. 4. Pokud požadovaná definice systému vzpěrných délek nebyla dosud zadána, použijte k jejímu vytvoření tlačítko na pravé straně položky. 5. Klepněte na tlačítko 6. Stiskněte tlačítko Editovat vzpěr pro otevření dialogu na úpravu parametrů vzpěru. 7. Nastavte požadované parametry. 11

16 Posudky ocelových konstrukcí 8. Potvrďte tlačítkem [OK]. 9. Zrušte výběr. Princip zadání parametrů vzpěru SCIA.ESA PT používá pro některé funkce hierarchické nařízení: aplikace funkce / systém jednotlivá část. Tento princip je použit pro nastavení parametrů vzpěru. Celá aplikace (konstrukce) Parametry můžou být nastaveny pro celou aplikaci. Tyto parametry jsou platný pro celou konstrukci, jestliže není nic dalšího nastaveno jinak. Systém (prut) Je-li potřeba upraví globální nastavení pro konkrétní prut. Prut se může skládat z několika "vzpěrných" intervalů. Tyto intervaly dohromady tvoří "vzpěrný systém" a takový systém může být sladěn prostřednictvím definovaných parametrů. Část (úsek mezi body drženými proti vybočení) "Vzpěrný systém" prutu může být složen z několika intervalů. Pro každý interval můžou být parametry. Praktické použití hierarchického principu v ESA zadány různé Globální nastavení vzpěru platné pro celou aplikaci se může nastavit pomocí funkce Ocel > Nastavení > Nastavení vzpěru. Parametry "vzpěrného systému" konkrétního prutu a tedy i parametry pro jednotlivý interval lze nastavit v dialogu Data o vzpěru > Vzpěrné a relativní délky (viz níže). 12

17 Parametry a nastavení pro posudky Podívejme se v nastavení Posuvný na oba směry yy i zz. Parametry Posuvný můžou být nastaveny dvakrát v dialogu Vzpěrné a relativní délky. Jedno nastavení může být pro celý "vzpěrný systém" vybraného prutu nebo prutů (nastavení na pravé straně záložky Základní nastavení). Další nastavení může být v tabulce v záložce Data o vzpěru a je platné pro konkrétní "vzpěrný" interval. Hodnota systému hodnota nastavená v "vzpěrném systému" (záložka Základní nastavení) Posuvný yy = Podle základního nastavení Posuvný yy = Podle základního nastavení Posuvný yy = Podle základního nastavení Posuvný zz = Ano Posuvný zz = Ano Posuvný zz = Ano Hodnota intervalu hodnota nastavená ve "vzpěrném intervalu" (záložka Data o vzpěru) Posuvný yy = Podle základního nastavení Posuvný yy = Ano Posuvný yy = Ne Posuvný zz = Podle základního nastavení Posuvný zz = Ano Posuvný zz = Ne Výpočetní hodnota hodnota použitá pro výpočty Použije se globálně nastavená hodnota z Ocel > Nastavení > Nastavení vzpěru. Hodnota systému přijme globální nastavení. Hodnota intervalu přijme systémové nastavení. Použije se Posuvný yy = Ano. Hodnota systému přijme globální nastavení. Hodnota intervalu přepíše systémové nastavení. Použije se Posuvný yy = Ne. Hodnota systému přijme globální nastavení. Hodnota intervalu přepíše systémové nastavení. Použije se Posuvný zz = Ano. Hodnota systému přepíše globální nastavení. Hodnota intervalu přijme systémové nastavení. Použije se Posuvný zz = Ano. Hodnota systému přepíše globální nastavení. Hodnota intervalu přepíše systémové nastavení. Použije se Posuvný zz = Ne. Hodnota systému přepíše globální nastavení. Hodnota intervalu přepíše systémové natavení. 13

18 Posudky ocelových konstrukcí Parametry vzpěru pro EC3 Posudek deplanace Pokud je tato volba zatržena, bude na prutu proveden posudek deplanace. Okrajové podmínky pro deplanaci (volný, pevný) lze nastavit samostatně pro oba konce prutu. Implementace posudku deplanace je popsána v Teoretické základy pro posudky ocelových prvků, Posudek deplanace. Součinitel k pro klopení k kw Odpovídá deplanačním koncovým výztuhám v rovině (kolem lokální osy zz). Hodnota se může měnit od 0.5 pro plné zabránění deplanace po 1.0, kdy není bráněno koncové deplanaci, hodnota 0.7 se používá pro jeden konec zabráněný a jeden volný. Odpovídá koncové deplanaci (EC3, Příloha F). Nejsou-li učiněna speciální opatření pro zabránění koncové deplanace, kw se bere rovno 1.0. Tuto hodnotu ovlivňuje přítomnost čelní desky. Poznámka: EC3 neřeší problém klopení. Posudek klopení prováděný v ESA PT využívá obecné vzorce definované pro vzpěr. Tyto vzorce však nejsou aplikovatelné na U-průřezy. Proto, pokud je proveden posudek na klopení pro U-průřez, jeho výsledky mohou být zcela zavádějící. Za žádných okolností je nelze prezentovat jako výsledky posudku na klopení. Pokud potřebuje uživatel provést posouzení klopení U-průřezu, musí si takový posudek vypracovat samostatně mimo program ESA PT. Parametry vzpěru pro ČSN Parametry klopení kappa M Je-li zadána nenulová hodnota a zároveň je pro Kapa 1 a Kapa 2 nastavena nula, provádí se výpočet štíhlosti pro klopení podle přílohy H6 normy. Kappa 1 Je-li zadána nenulová hodnota zároveň s nenulovou hodnotou Kapa 2, provádí se výpočet štíhlosti pro klopení podle přílohy H2 normy. Kappa 2 je-li zadána nenulová hodnota zároveň s nenulovou hodnotou Kapa 1, provádí se výpočet štíhlosti pro klopení podle přílohy H2. lambda lt (lam_lt) Přímé zadání hodnoty štíhlosti pro klopení. Je-li zadána nenulová hodnota, bere se vždy tato zadaná hodnota štíhlosti pro klopení. UPOZORNĚNÍ: Pro U-průřezy MUSÍ být tento parametr VŽDY zadán (viz. pozn. níže). Důležitá poznámka: Pokud není parametr lambda lt zadán, dává posudek klopení pro U-průřezy nesprávné a zavádějící hodnoty. 14

19 Parametry vzpěru pro NEN Fy; tot; s; d and Fz; tot; s; d Parametry a nastavení pro posudky Pro normy NEN 6770 / 6771, lze hodnoty Fy;tot;s;d a Fz;tot;s;d upravit pomocí tzv. "aanpendelende belasting" dle následujícího vztahu: F; tot; s; d = Nc; s; d + Nc; s; d A + B Součinitel A a hodnotu B lze zadat. Součinitel k pro klopení kltb k1 kg Délka pro klopení (LTB) je definována vztahem lltb = kltb * LLTB Délka l1 je dána vztahem lkip = lltb * k1 Délka lg je dána vztahem lg = lltb * kg Posouzení deplanace Je-li volba zatržena, je na posuzovaných prutech prováděn posudek deplanace. Okrajové podmínky pro posudek deplanace lze nastavit samostatně pro počáteční a koncový bod prutu volný nebo pevný. Teorie posouzení je popsána v Teoretické základy pro posudky ocelových prvků, Posudek deplanace. Parametry vzpěru pro DIN Posouzení deplanace Je-li volba zatržena, je na posuzovaných prutech prováděn posudek deplanace. Okrajové podmínky pro posudek deplanace lze nastavit samostatně pro počáteční a koncový bod prutu volný nebo pevný. Teorie posouzení je popsána v Teoretické základy pro posudky ocelových prvků, Posudek deplanace. ßz ß0 Odpovídá deplanačním koncovým výztuhám v rovině (kolem lokální osy zz). Hodnota se může měnit od 0.5 pro plné zabránění deplanace po 1.0, kdy není bráněno koncové deplanaci, hodnota 0.7 se používá pro jeden konec zabráněný a jeden volný. Odpovídá koncové deplanaci. Nejsou-li učiněna speciální opatření pro zabránění koncové deplanace, kw se bere rovno 1.0. Tuto hodnotu ovlivňuje přítomnost čelní desky. Parametry vzpěru pro ÖNorm B 4300 Posouzení deplanace Je-li volba zatržena, je na posuzovaných prutech prováděn posudek deplanace. Okrajové podmínky pro posudek deplanace lze nastavit samostatně pro počáteční a koncový bod prutu volný nebo pevný. Teorie posouzení je popsána v Teoretické základy pro posudky ocelových prvků, Posudek deplanace. ßz Odpovídá deplanačním koncovým výztuhám v rovině (kolem lokální osy zz). Hodnota se může měnit od 0.5 pro plné zabránění deplanace po 1.0, 15

20 Posudky ocelových konstrukcí ß0 kdy není bráněno koncové deplanaci, hodnota 0.7 se používá pro jeden konec zabráněný a jeden volný. Odpovídá koncové deplanaci. Nejsou-li učiněna speciální opatření pro zabránění koncové deplanace, kw se bere rovno 1.0. Tuto hodnotu ovlivňuje přítomnost čelní desky. Poznámka: Základní parametry pro ÖNORM B 4300 jsou shodné s DIN Parametry vzpěru pro CM 66 Součinitel k pro klopení kltb Délka na klopení je dána vztahem lltb = kltb * LLTB. Tato délka odpovídá délce l0 z CM66: délka mezi místy, kde je zabráněno klopení. k1 Délka je dána vztahem l = lltb * k. l je v CM66 definováno jako vzpěrná délka tlačené části, u které se předpokládá, že bude izolována od prvku. Parametry vzpěru pro SIA263 Posudek deplanace Pokud je tato volba zatržena, bude na prutu proveden posudek deplanace. Okrajové podmínky pro deplanaci (volný, pevný) lze nastavit samostatně pro oba konce prutu. Implementace posudku deplanace je popsána v Teoretické základy pro posudky ocelových prvků, Posudek deplanace. Součinitel k pro klopení k kw Odpovídá deplanačním koncovým výztuhám v rovině (kolem lokální osy zz). Hodnota se může měnit od 0.5 pro plné zabránění deplanace po 1.0, kdy není bráněno koncové deplanaci, hodnota 0.7 se používá pro jeden konec zabráněný a jeden volný. Odpovídá koncové deplanaci (EC3, Příloha F). Nejsou-li učiněna speciální opatření pro zabránění koncové deplanace, kw se bere rovno 1.0. Tuto hodnotu ovlivňuje přítomnost čelní desky. Poznámka: Norma neřeší problém klopení. Posudek klopení prováděný v ESA PT využívá obecné vzorce definované pro vzpěr. Tyto vzorce však nejsou aplikovatelné na U-průřezy. Proto, pokud je proveden posudek na klopení pro U-průřez, jeho výsledky mohou být zcela zavádějící. Za žádných okolností je nelze prezentovat jako výsledky posudku na klopení. Pokud potřebuje uživatel provést posouzení klopení U-průřezu, musí si takový posudek vypracovat samostatně mimo program ESA PT. 16

21 Parametry deformace Přípustné relativní deformace Maximální dovolené relativní deformace lze nastavit samostatně pro jednotlivé typy prutů: obecný prut, nosník, sloup, štítový sloup, druhotný sloup, krokev, vaznice, zavětrování střechy, zavětrování stěny, opásání, pas vazníku, diagonála vazníku, žebro desky. Parametry a nastavení pro posudky Parametry požární odolnosti Obecné parametry požární odolnosti pro EC3 Obecné parametry definují během posudku požární odolnosti prutu použitý postup a ovlivňují i další parametry, které se vztahují ke konkrétní normě: teplotní křivka součinitel toku tepla prouděním emisivita vztažená na úsek požáru emisivita vztažená na povrch materiálu opravný součinitel pro nosník exponovaný ze 3 stran opravný součinitel pro sloupy a nosníky Dostupné teplotní křivky jsou: křivka ISO 834 externí požární křivka křivka uhlovodíku doutnající oheň. Výchozí hodnota je 25 W/m²K ENV čl. 4.1.(8) Výchozí hodnota je 0.8. ENV čl (3) Výchozí hodnota je ENV čl (3) Upravující součinitel pro nerovnoměrné rozložení tepla kolem průřezu exponovanému ze tří stran. Výchozí hodnota je = ENV : čl (8). Tato hodnota je opravný součinitel, který zohledňuje množství efektů, včetně rozdílu v napětí při porušení. Hodnota je empirická. Výchozí hodnota =

22 Posudky ocelových konstrukcí součinitel čistého toku tepla (část proudění) součinitel čistého toku tepla (část vyzařování) součinitel konfigurace pro tok tepla vyzařováním typ výpočtu iterační proces model fire engineering součinitel bezpečnosti pro požární situace ENV , čl (1). ENV , čl (5). Výchozí hodnota je 1.0. ENV čl (2) Výchozí hodnota je 1.0. ENV čl (2) Výchozí hodnota je 1.0. ENV čl. 4.1.(4) Posudek požární odolnosti lze provádět ve třech oblastech: oblast odolnosti, teplotní oblast, časová oblast. V oblasti odolnosti je posuzována odolnost po určité době působení. V oblasti teplotní / časové se po určité době působení požáru posuzuje teplota materiálu vzhledem ke kritické teplotě materiálu. Kritická teplota materiálu se počítá pomocí analytických vzorců dle normy nebo iteračním postupem. Posuzování požární odolnosti se provádí podle posudků definovaných v ENV :1995 nebo pomocí posudků, které jsou definovány v 'ECCS N Model Code on Fire Engineering'. Dílčí součinitel bezpečnosti pro požární situace, výchozí hodnota je 1.0. ENV čl. 2.3.(1), (2), (3) Obecné parametry požární odolnosti pro NEN 6072 Obecné parametry definují během posudku požární odolnosti prutu použitý postup a ovlivňují i další parametry, které se vztahují ke konkrétní normě: teplotní křivka opravný součinitel pro nosník exponovaný ze 3 stran opravný součinitel pro sloupy a nosníky typ výpočtu Dostupné teplotní křivky jsou: křivka ISO 834, externí požární křivka, křivka uhlovodíku, doutnající oheň. Upravující součinitel pro nerovnoměrné rozložení tepla kolem průřezu exponovanému ze tří stran. Výchozí hodnota je = Tato hodnota je opravný součinitel, který zohledňuje množství efektů, včetně rozdílu v napětí při porušení. Hodnota je empirická. Výchozí hodnota = 1.2. Posudek požární odolnosti lze provádět ve třech oblastech: oblast odolnosti, 18

23 Parametry a nastavení pro posudky iterační proces součinitel bezpečnosti pro požární situace teplotní oblast, časová oblast. V oblasti odolnosti je posuzována odolnost po určité době působení. V oblasti teplotní nebo časové se po určité době působení požáru posuzuje teplota materiálu vzhledem ke kritické teplotě materiálu. Kritická teplota materiálu se počítá pomocí analytických vzorců dle normy nebo iteračním postupem. Dílčí součinitel bezpečnosti pro požární situace. Výchozí hodnota je 1.0. Obecné parametry požární odolnosti pro SIA263 Obecné parametry definují během posudku požární odolnosti prutu použitý postup a ovlivňují i další parametry, které se vztahují ke konkrétní normě: teplotní křivka součinitel toku tepla prouděním emisivita vztažená na úsek požáru emisivita vztažená na povrch materiálu opravný součinitel pro nosník exponovaný ze 3 stran opravný součinitel pro sloupy a nosníky součinitel čistého toku tepla (část proudění) součinitel čistého toku tepla (část vyzařování) součinitel konfigurace pro tok tepla vyzařováním typ výpočtu Dostupné teplotní křivky jsou: křivka ISO 834 externí požární křivka křivka uhlovodíku doutnající oheň. Výchozí hodnota je 25 W/m²K. Výchozí hodnota je 0.8. Výchozí hodnota je Upravující součinitel pro nerovnoměrné rozložení tepla kolem průřezu exponovanému ze tří stran. Výchozí hodnota je = Tato hodnota je opravný součinitel, který zohledňuje množství efektů, včetně rozdílu v napětí při porušení. Hodnota je empirická. Výchozí hodnota = 1.2 Viz ENV :1995, (1). Výchozí hodnota je 1.0. Výchozí hodnota je 1.0. Výchozí hodnota je 1.0. Posudek požární odolnosti lze provádět ve třech oblastech: oblast odolnosti, teplotní oblast, časová oblast. V oblasti odolnosti je posuzována odolnost po určité době působení. V oblasti teplotní / časové se po určité době působení požáru posuzuje teplota materiálu vzhledem ke 19

24 Posudky ocelových konstrukcí iterační proces součinitel bezpečnosti pro požární situace kritické teplotě materiálu. Kritická teplota materiálu se počítá pomocí analytických vzorců dle normy nebo iteračním postupem. Dílčí součinitel bezpečnosti pro požární situace, výchozí hodnota je 1.0. Parametry požární odolnosti pro jednotlivé prvky Jednotlivým prvkům v konstrukci lze zadat konkrétní parametry požární odolnosti. Dostupné nastavitelné parametry jsou: časová odolnost součinitel vzpěru ky součinitel vzpěru kz působení ohně krytá pásnice ochrana knihovna izolací tloušťka k2 Určuje požadovanou požární odolnost. Pokud bude tento součinitel větší než 0.0, bude 'normální' zadaný součinitel ky přepsán touto hodnotou. Pokud bude tento součinitel větší než 0.0, bude 'normální' zadaný součinitel kz přepsán touto hodnotou. Průřez může být vystaven ohni ze všech nebo ze tří stran. Pro průřez vystavený ohni ze 3 stran se určuje, která pásnice je krytá. Určuje, zda je průřez chráněn nebo není. Určuje typ izolace použité jako ochrana. Určuje tloušťku ochrany. Tento parametr je upravující součinitel pro nerovnoměrné rozložení teploty podél prutu. Doporučené hodnoty: k2 = 0.85 : na podporách staticky neurčitých prutů, k2 = 1.00 : pro ostatní případy. ENV čl (9) Parametry izolace Pokud je určitý prvek v konstrukci chráněn určitým typem izolace, může uživatel nastavit parametry takové izolace. Typ zapouzdření Typ izolace Jednotková hmotnost Tepelná vodivost Specifické teplo Defaultní tloušťka Možné typy jsou: Izolace může být: duté zapouzdření, obrysové zapouzdření (viz obrázek níže). ochrana obložením, ochrana nástřikem, bobtnající povlak. Jednotková hmotnost izolační vrstvy. Tepelná vodivost izolační vrstvy. Specifické teplo izolační vrstvy. Každá izolace může být použita v konstrukci vícenásobně. Pokaždé ji lze zadat s jinou tloušťkou. Tento parametr definuje výchozí tloušťku. Tloušťku pro jednotlivé zadání lze upravit v dialogu pro parametry požární odolnosti prvků. 20

25 Parametry a nastavení pro posudky Kd,ef Koeficient přestupu tepla pro bobtnající povlak Typ zapouzdření duté zapouzdření obrysové zapouzdření Data dílce Data dílce Uživatel může zadat skupinu parametrů dílce pro každý prut v konstrukci a tímto způsobem ovlivnit typ posudku. Jméno Klasifikace průřezu Jen elastický posudek Jen posudek na únosnost Pole Definuje jméno skupiny dat dílce. Tato položka umožňuje zvolit, zda bude klasifikace průřezu prováděna automaticky programem nebo podle uživatele. Pokud je zapnuto, bude proveden pouze elastický posudek. Pokud je zapnuto, bude proveden pouze posudek únosnosti. Tato skupina položek umožňuje zadání pole" nebo intervalu, na kterém budou platit nastavená data. Parametry klopení Nastavení klopení Výztuhy na klopení jsou podpory, které brání klopení (LTB) na horní nebo spodní pásnici nosníku. Horní strana je definována kladnou lokální z-etovou osou průřezu. To znamená, že pro kladný moment (působí tlak na horní straně) je délka pro klopení (a odpovídající součinitelé momentů - viz Teoretické základy pro posudky ocelových prvků, Výpočet součinitelů momentů pro klopení) počítána podle polohy výztuh na horní straně. Spodní strana je definována zápornou lokální z-etovou osou průřezu. To znamená, že pro záporný moment My (působí tlak na spodní straně) je délka pro klopení (a odpovídající součinitelé momentů - viz Teoretické základy pro posudky ocelových prvků, Výpočet součinitelů momentů pro klopení) počítána podle polohy výztuh na spodní straně. Pokud nejsou zadány žádné výztuhy na klopení, jsou použity hodnoty uvedené v dialogu Data o vzpěru. Pokud je to požadováno, lze zadat polohu bodů, ve kterých je zabráněno klopení. Jméno Pozice z Definuje jméno výztuhy. Určuje polohu ve směru Z, tj. horní nebo spodní stranu. 21

26 Posudky ocelových konstrukcí Pozice x Zadání souřadnice Počet Delta x Určuje x-ovou souřadnici první výztuhy. Definuje souřadný systém, ve kterém je zadána Pozice x. Určuje počet opakování výztuhy. Definuje vzdálenost mezi dvěmi sousedními výztuhami. Tato položka je dostupná pouze při volbě Počet větší než 1. Výztuhy Nastavení výztuh Výztuhy stojiny zabraňují boulení, které může být výsledkem chybného návrhu pro vysoké a štíhlé průřezy (stojiny). V případě potřeby lze definovat polohy a rozměry výztuh. Jméno Materiál Tloušťka Zmenšit Pozice x Zadání souřadnice Počet Pravidelně Delta x Na začátku Na konci Definuje jméno výztuhy (skupiny výztuh). Určuje materiál výztuhy. Nastavení tloušťky výztuhy. Nastavení zmenšení vzdálenosti plechu od profilu. Určuje x-ovou souřadnici první výztuhy. Definuje souřadný systém, ve kterém je zadána Pozice x. Určuje počet opakování výztuhy. Nastavuje rovnoměrné rozmístění výztuh se stejnými vzdálenostmi mezi dvěmi sousedními výztuhami. Definuje vzdálenost mezi jednotlivými výztuhami. Tato položka je dostupná pouze při volbě Počet větší než 1. Určuje, zda bude použita první výztuha na začátku prutu. Určuje, zda bude použita poslední výztuha na konci prutu. Příčné výztuhy Zadání příčné výztuhy Příčná výztuha se zadává pomocí následujících základních parametrů. Jméno Jméno příčné výztuhy. I moment Moment setrvačnosti na délku. K1 + Součinitel K1 pro kladnou polohu. K2 + Součinitel K2 pro kladnou polohu. K1 - Součinitel K1 pro zápornou polohu. K2 - Součinitel K2 pro zápornou polohu. A Rozměr A: viz obrázek níže. B Rozměr B: viz obrázek níže. C Rozměr C: viz obrázek níže. 22

27 Parametry a nastavení pro posudky D Tloušťka Rozměr D: viz obrázek níže. Tloušťka plechu. Pro zadání příčné výztuhy do konstrukce musí být kromě vlastní definice výztuhy provedeno také další nastavení výztuhy. Nastavení příčné výztuhy Příčná výztuha je úplně zadána pomocí: základních geometrických parametrů, nastavení polohy v modelu. Nastavení příčné výztuhy jsou: Jméno Knihovna výztuh k Pozice z Pozice výztuhy Pozice šroubů Rozteč šroubů Jméno pro nastavení příčné výztuhy. Typ zadávané příčné výztuhy. Hodnota koeficientu k závisí na počtu příčných výztuh: k = 2 pro 1 nebo 2 příčné výztuhy, k = 4 pro 3 a více výztuh. Určuje polohu ve směru Z, tj. horní nebo spodní stranu. Poloha výztuhy může být buď kladná nebo záporná. Kladná znamená, že příčná výztuha je postavena tak, že šířka je větší na horní straně. Záporná znamená, že příčná výztuha je postavena tak, že šířka je větší na spodní straně. Šrouby mohou být umístěny buď na horní straně nebo na spodní straně příčné výztuhy. Šrouby mohou být: 23

28 Posudky ocelových konstrukcí Vzdálenost rámů Délka Pozice x1 Pozice x2 Zadání souřadnice Počátek v každém žebru (tj. "br"), v každém druhém žebru (tj. "2 br"). Vzdálenost rámů (tj. rozpětí příčných vazeb). Délka příčné vazby. Hodnota x1 specifikuje počáteční bod příčné výztuhy na prutu. Hodnota x2 specifikuje koncový bod příčné výztuhy na prutu. Definuje souřadný systém, ve kterém je zadána Pozice x. Definuje počátek, od kterého se měří pozice. Poznámka 1: Tyto parametry nejsou dostupné pro posudek podle AISC-ASD, Korejské normy a podle GBJ Poznámka 2: Více informací naleznete v kapitole Use of diaphragms v manuálu Steel Code Check Theoretical Background. Spojky Nastavení spojek Pro členěné prvky se musí zadat parametry spojek spojujících jednotlivé průřezy prutu. Počet polí Vzdálenost od počátku Vzdálenost od konce Šířky spojky Tloušťka Na začátku Na konci Specifikuje počet spojek na prutu. Definuje vzdálenost první spojky od počátečního bodu prutu. Definuje vzdálenost poslední spojky od koncového bodu prutu. Definuje šířku spojek. Definuje tloušťku spojek. Určuje, zda bude použita první spojka. Určuje, zda bude použita poslední spojka. Poznámka: Tato skupina parametrů je dostupná pouze pro posudky podle ČSN, EC3, NEN6770/6771, DIN Více informací naleznete v kapitole Tlačené pruty s rámovými spojkami v manuálu Teoretické základy pro posudky ocelových prvků. 24

29 Nastavení parametrů pro posudky Nastavení základních parametrů Postup pro nastavení základních parametrů 1. Otevřete servis Ocel: a. pomocí větve stromu Ocel, b. nebo pomocí příkazu menu Strom > Ocel. 2. Spusťte příkaz Nastavení. 3. V dialogu, který se objeví na obrazovce, zvolte kartu Nastavení pro posouzení ocelových prutů. 4. Zadejte požadované hodnoty a zvolte příslušné volby. 5. Potvrďte tlačítkem [OK]. Nastavení výchozích parametrů vzpěru Program umožňuje přednastavení parametrů vzpěru. Pro pruty nově vkládané do projektu se tyto parametry potom uvažují jako výchozí hodnoty. Postup pro nastavení výchozích parametrů vzpěru 1. Otevřete servis Ocel: a. pomocí větve stromu Ocel, b. nebo pomocí příkazu menu Strom > Ocel. 2. Spusťte příkaz Nastavení. 3. V dialogu, který se objeví na obrazovce, zvolte kartu Nastavení vzpěru. 4. Zadejte požadované hodnoty a zvolte příslušné volby. 5. Potvrďte tlačítkem [OK]. Poznámka: Pokud je to nutné, lze nastavit parametry jednotlivých prutů jinak, než jsou výchozí parametry. Nastavení parametrů vzpěru pro jednotlivé prvky Při zadávání nového prutu je použito aktuální výchozí nastavení parametrů vzpěru. Pokud je to nutné, lze nastavit konkrétní parametry pro jednotlivý prut. Postup pro nastavení parametrů vzpěru jednotlivého prutu 1. V grafickém okně vyberte prut (nebo pruty), pro který chcete změnit nastavení vzpěru. 2. Vlastnosti prutu se zobrazí v tabulce vlastností. 25

30 Posudky ocelových konstrukcí 3. V buňce Systémové délky použijte výběrový řádek pro výběr požadovaného Zadání systémové délky a pokračujte na poslední krok tohoto postupu. 4. Pokud dosud nebylo provedeno Zadání systémové délky, použijte pro vytvoření nového Zadání systémové délky tlačítko na pravé straně buňky. 5. Pro otevření editačního dialogu klikněte na tlačítko Opravit systémovou délku. 6. Nastavte potřebné parametry. 7. Potvrďte tlačítkem [OK]. 8. Zrušte výběr. Princip zadání parametrů vzpěru SCIA.ESA PT používá pro některé funkce hierarchické nařízení: aplikace funkce / systém jednotlivá část. Tento princip je použit pro nastavení parametrů vzpěru. Celá aplikace (konstrukce) Parametry můžou být nastaveny pro celou aplikaci. Tyto parametry jsou platný pro celou konstrukci, jestliže není nic dalšího nastaveno jinak. Systém (prut) Je-li potřeba upraví globální nastavení pro konkrétní prut. Prut se může skládat z několika "vzpěrných" intervalů. Tyto intervaly dohromady tvoří "vzpěrný systém" a takový systém může být sladěn prostřednictvím definovaných parametrů. Část (úsek mezi body drženými proti vybočení) "Vzpěrný systém" prutu může být složen z několika intervalů. Pro každý interval můžou být parametry. Praktické použití hierarchického principu v ESA zadány různé Globální nastavení vzpěru platné pro celou aplikaci se může nastavit pomocí funkce Ocel > Nastavení > Nastavení vzpěru. Parametry "vzpěrného systému" konkrétního prutu a tedy i parametry pro jednotlivý interval lze nastavit v dialogu Data o vzpěru > Vzpěrné a relativní délky (viz níže). 26

31 Nastavení parametrů pro posudky Podívejme se v nastavení Posuvný na oba směry yy i zz. Parametry Posuvný můžou být nastaveny dvakrát v dialogu Vzpěrné a relativní délky. Jedno nastavení může být pro celý "vzpěrný systém" vybraného prutu nebo prutů (nastavení na pravé straně záložky Základní nastavení). Další nastavení může být v tabulce v záložce Data o vzpěru a je platné pro konkrétní "vzpěrný" interval. Hodnota systému hodnota nastavená v "vzpěrném systému" (záložka Základní nastavení) Posuvný yy = Podle základního nastavení Posuvný yy = Podle základního nastavení Posuvný yy = Podle základního nastavení Posuvný zz = Ano Posuvný zz = Ano Posuvný zz = Ano Hodnota intervalu hodnota nastavená ve "vzpěrném intervalu" (záložka Data o vzpěru) Posuvný yy = Podle základního nastavení Posuvný yy = Ano Posuvný yy = Ne Posuvný zz = Podle základního nastavení Posuvný zz = Ano Posuvný zz = Ne Výpočetní hodnota hodnota použitá pro výpočty Použije se globálně nastavená hodnota z Ocel > Nastavení > Nastavení vzpěru. Hodnota systému přijme globální nastavení. Hodnota intervalu přijme systémové nastavení. Použije se Posuvný yy = Ano. Hodnota systému přijme globální nastavení. Hodnota intervalu přepíše systémové nastavení. Použije se Posuvný yy = Ne. Hodnota systému přijme globální nastavení. Hodnota intervalu přepíše systémové nastavení. Použije se Posuvný zz = Ano. Hodnota systému přepíše globální nastavení. Hodnota intervalu přijme systémové nastavení. Použije se Posuvný zz = Ano. Hodnota systému přepíše globální nastavení. Hodnota intervalu přepíše systémové nastavení. Použije se Posuvný zz = Ne. Hodnota systému přepíše globální nastavení. Hodnota intervalu přepíše systémové natavení. 27

32 Posudky ocelových konstrukcí Nastavení parametrů relativních deformací Postup pro nastavení parametrů relativních deformací 1. Otevřete servis Ocel: a. pomocí větve stromu Ocel, b. nebo pomocí příkazu menu Strom > Ocel. 2. Spusťte příkaz Nastavení. 3. V dialogu, který se objeví na obrazovce, zvolte kartu Nastavení relativních deformací. 4. Zadejte požadované hodnoty a zvolte příslušné volby. 5. Potvrďte tlačítkem [OK]. Nastavení obecných parametrů požární odolnosti Postup pro nastavení parametrů požární odolnosti 1. Otevřete servis Ocel: a. pomocí větve stromu Ocel, b. nebo pomocí příkazu menu Strom > Ocel. 2. Spusťte příkaz Nastavení. 3. V dialogu, který se objeví na obrazovce, zvolte kartu Nastavení požární odolnosti. 4. Zadejte požadované hodnoty a zvolte příslušné volby. 5. Potvrďte tlačítkem [OK]. Nastavení parametrů požární odolnosti pro jednotlivý prut Pro každý prvek může uživatel zadat skutečné parametry požární odolnosti, které se vztahují ke konkrétnímu prvku. 28

33 Nastavení parametrů pro posudky Postup pro nastavení parametrů požární odolnosti jednotlivého prutu 1. Otevřete servis Ocel: a. pomocí větve stromu Ocel, b. nebo pomocí příkazu menu Strom > Ocel. 2. Spusťte příkaz Požární odolnost. 3. Zadejte požadované hodnoty a zvolte příslušné volby. 4. Potvrďte tlačítkem [OK]. 5. Vyberte pruty, na které mají být nastavené parametry zadány. 6. Ukončete příkaz. 7. Vybraným prutům bude připojena specielní značka, která vypovídá o tom, že danému prutu byla zadána data. Značky (data dílce) zůstanou vybrány. 8. V případě potřeby výběr zrušte. Zadání nového typu izolace Postup pro zadání nového typu izolace 1. Otevřete správce databáze pro Izolace: a. pomocí větve stromu Knihovny > Izolace, b. nebo pomocí příkazu menu Knihovny > Izolace. 2. Pro vytvoření nového typu izolace klikněte na tlačítko [Nový]. 3. Do seznamu definovaných izolací bude přidán nový typ izolace. 4. Pro editaci jejich vlastností klikněte na tlačítko [Opravit].. 5. Zadejte parametry. 6. Potvrďte tlačítkem [OK]. 7. Ukončete správce databáze. 29
