1 A K C E : NOVOSTAVBA ZÁZEMÍ SK SOKOL OLBRAMICE SO 01 OBJEKT ŠATEN M Í S T O : SK Sokol Olbramice, parc. č. 1267, 607, 608 INVESTOR : Obec Olbramice, Prostorná 132, Olbramice, Klimkoice PROJEKT : D Zdraotně technické instalace STUPEŇ PD : dokumentace pro staby HLAVNÍ PROJEKTANT : keddesign, Ing. arch. Lukáš Krekáň Tel ČKA: 04194, IČ: PROJEKTANT ZTI : Ing. Robert Kocián Na Pomezí 43, Opaa IČO tel , robert@atriaopaa.cz D TECHNICKÁ ZPRÁVA ZTI březen z 5

83 Klimkoice PROJEKT : D.1.4.1- Zdraotně technické instalace STUPEŇ PD : dokumentace pro staby HLAVNÍ PROJEKTANT : keddesign, Ing.

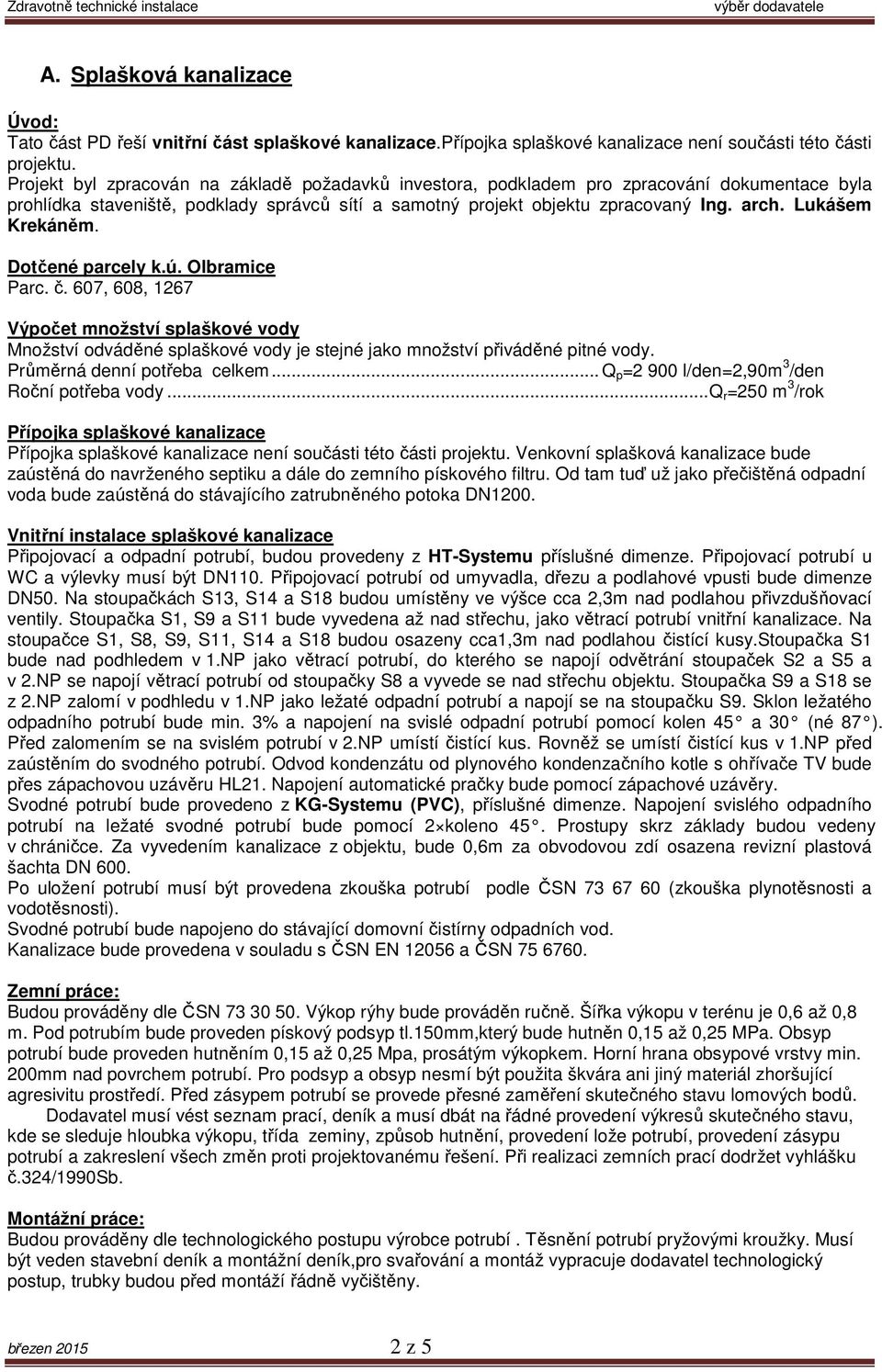

2 A. Splaškoá kanalizace Úod: Tato část PD řeší nitřní část splaškoé kanalizace.přípojka splaškoé kanalizace není součásti této části projektu. Projekt byl zpracoán na základě požadaků inestora, podkladem pro zpracoání dokumentace byla prohlídka staeniště, podklady spráců sítí a samotný projekt objektu zpracoaný Ing. arch. Lukášem Krekáněm. Dotčené parcely k.ú. Olbramice Parc. č. 607, 608, 1267 Výpočet množstí splaškoé ody Množstí odáděné splaškoé ody je stejné jako množstí přiáděné pitné ody. Průměrná denní potřeba celkem... Q p =2 900 l/den=2,90m 3 /den Roční potřeba ody... Q r =250 m 3 /rok Přípojka splaškoé kanalizace Přípojka splaškoé kanalizace není součásti této části projektu. Venkoní splaškoá kanalizace bude zaústěná do narženého septiku a dále do zemního pískoého filtru. Od tam tuď už jako přečištěná odpadní oda bude zaústěná do stáajícího zatrubněného potoka DN1200. Vnitřní instalace splaškoé kanalizace Připojoací a odpadní potrubí, budou proedeny z HT-Systemu příslušné dimenze. Připojoací potrubí u WC a ýleky musí být DN110. Připojoací potrubí od umyadla, dřezu a podlahoé pusti bude dimenze DN50. Na stoupačkách S13, S14 a S18 budou umístěny e ýšce cca 2,3m nad podlahou přizdušňoací entily. Stoupačka S1, S9 a S11 bude yedena až nad střechu, jako ětrací potrubí nitřní kanalizace. Na stoupačce S1, S8, S9, S11, S14 a S18 budou osazeny cca1,3m nad podlahou čistící kusy.stoupačka S1 bude nad podhledem 1.NP jako ětrací potrubí, do kterého se napojí odětrání stoupaček S2 a S5 a 2.NP se napojí ětrací potrubí od stoupačky S8 a yede se nad střechu objektu. Stoupačka S9 a S18 se z 2.NP zalomí podhledu 1.NP jako ležaté odpadní potrubí a napojí se na stoupačku S9. Sklon ležatého odpadního potrubí bude min. 3% a napojení na sislé odpadní potrubí pomocí kolen 45 a 30 (né 87 ). Před zalomením se na sislém potrubí 2.NP umístí čistící kus. Roněž se umístí čistící kus 1.NP před zaústěním do sodného potrubí. Odod kondenzátu od plynoého kondenzačního kotle s ohříače TV bude přes zápachoou uzáěru HL21. Napojení automatické pračky bude pomocí zápachoé uzáěry. Sodné potrubí bude proedeno z KG-Systemu (PVC), příslušné dimenze. Napojení sislého odpadního potrubí na ležaté sodné potrubí bude pomocí 2 koleno 45. Prostupy skrz základy budou edeny chráničce. Za yedením kanalizace z objektu, bude 0,6m za obodoou zdí osazena reizní plastoá šachta DN 600. Po uložení potrubí musí být proedena zkouška potrubí podle ČSN (zkouška plynotěsnosti a odotěsnosti). Sodné potrubí bude napojeno do stáající domoní čistírny odpadních od. Kanalizace bude proedena souladu s ČSN EN a ČSN Zemní práce: Budou proáděny dle ČSN Výkop rýhy bude proáděn ručně. Šířka ýkopu terénu je 0,6 až 0,8 m. Pod potrubím bude proeden pískoý podsyp tl.150mm,který bude hutněn 0,15 až 0,25 MPa. Obsyp potrubí bude proeden hutněním 0,15 až 0,25 Mpa, prosátým ýkopkem. Horní hrana obsypoé rsty min. 200mm nad porchem potrubí. Pro podsyp a obsyp nesmí být použita škára ani jiný materiál zhoršující agresiitu prostředí. Před zásypem potrubí se proede přesné zaměření skutečného stau lomoých bodů. Dodaatel musí ést seznam prací, deník a musí dbát na řádné proedení ýkresů skutečného stau, kde se sleduje hloubka ýkopu, třída zeminy, způsob hutnění, proedení lože potrubí, proedení zásypu potrubí a zakreslení šech změn proti projektoanému řešení. Při realizaci zemních prací dodržet yhlášku č.324/1990sb. Montážní práce: Budou proáděny dle technologického postupu ýrobce potrubí. Těsnění potrubí pryžoými kroužky. Musí být eden staební deník a montážní deník,pro sařoání a montáž ypracuje dodaatel technologický postup, trubky budou před montáží řádně yčištěny. březen z 5

Dotčené parcely k.ú. Olbramice Parc. č. 607, 608, 1267 Výpočet množstí splaškoé ody Množstí odáděné splaškoé ody je stejné jako množstí přiáděné pitné ody. Průměrná denní potřeba celkem.

3 Tlakoé zkoušky: Budou proáděny dle ČSN Zkouška odotěsnosti stok, před obsypem potrubí. Prohlídka celé trasy potrubí za účasti inestora době trání tlakoé zkoušky. Protikorozní ochrana: S ohledem na použitý materiál PVC není nutná. Uedení do proozu: Staba se uede do proozu po řádném přezetí užiatelem. Musí být doloženy požadoané náležitosti dle ČSN. Průběh zkoušek řídí odpoědný praconík odborného dozoru a spolu budoucím užiatelem a dodaatelem se proede přezetí zařízení do proozu. Proozoatel zpracuje proozní řád. Při realizaci dodržet platné ČSN a bezpečnostní předpisy. Změny a kolize ůči projektu řešit s autorem projektu. B. Vodoinstalace Projekt odoinstalace řeší nitřní rozody pitné ody zázemí Sokola Olbramice. Výchozím podkladem pro zpracoání projektu byly jednotlié požadaky inestora a dokumentace architektonicko-staební části objektu zpracoanou Ing. arch. Lukášem Krekáněm. Celý projekt odoinstalace je naržen dle platných norem a yhlášek ztahujících se k této problematice. Jedná se předeším o ýpočet nitřního odoodu dle ČSN Výpočet nitřního odoodu, dále o základní požadaky pro zhotoení dokumentů zdraotně technických instalací dle ČSN Technické ýkresy Instalace Zdraotnětechnické a plynoodní instalace, ČSN Vnitřní odoody apod. Dotčené parcely k.ú. Olbramice Parc. č. 607, 608, 1267 Výpočet spotřeby ody podle Sb. č.428/2001 a její změny č.120/2011: Počet sportoců (šatny) osob Průměrná denní potřeba... Q p =65 40= 2600 l/den=2,60m 3 /den Prooz a úklid l/den=0,20m 3 /den WC pro eřejnost l/den=0,10m 3 /den Průměrná denní potřeba celkem...q p = =2900 l/den=2,90m 3 /den Nárazoý odběr ody... Q m =2,8 l/s Roční potřeba ody... max Q r =250 m 3 /rok Vodoodní přípojka: Vodoodní přípojka není součásti této části projektu. Vodoodní přípojka je napojena na odoodní řád komunikaci na parc. č.41. Přípojka je ukončena odoměrnou šachtou. Přípojka je dimenze PE 100RC DN32. Venkoní odoinstalace Venkoní odoinstalace je od odoměrné šachty až k zaústění do objektu šatny. Délka enkoní odoinstalace je 68m. Není předmětem této části projektu. Vnitřní instalace odoodu Vnitřní odoinstalace začíná yústěním enkoní odoinstalace objektu místnosti č.1.10 špinaý sklad. Tam se potrubí yede pod strop(nad podhled), ke kterému se bude řádně kotit dle montážní příručky ýrobce potrubí. Na sislém potrubí bude umístěn kuloý kohout s ypouštěním, který bude sloužit jako hlaní objektoý uzáěr ody. Rozod odoinstalace bude eden pod stropem. Připojoací potrubí k jednotliým ZP bude edeno drážce e zdiu. V objektu jsou narženy 2 stoupačky do 2.NP. Stoupačka V1 a stoupačka V2. Souběžně budou edeny rozody studené a teplé a cirkulační ody. Rozod pitné ody je proeden plastoém potrubí PPR. Rozod studené, teplé a cirkulační ody je proeden trubkách PN20. Plastoé rozody ody budou zhotoeny tak, aby byla umožněna kompenzace teplotní délkoé roztažnosti potrubí. Veškeré rozody ody budou účinně tepelně izoloány nálekoou izolací. Studená oda bude izoloaná TI tl. 9 mm, teplá a cirkulační oda bude izoloaná izolací tl. 20 mm. březen z 5

Průběh zkoušek řídí odpoědný praconík odborného dozoru a spolu budoucím užiatelem a dodaatelem se proede přezetí zařízení do proozu. Proozoatel zpracuje proozní řád.

4 Po ukončení montáže potrubí a zařízení se proede tlakoá zkouška, proplach a dezinflace potrubí. Zajistí dodaatelská firma za přítomnosti inestora. Po té se mohou drážky zaomítat. Zásoboání teplou odou Pro ohře teplé ody pro soc. zázemí a sprchy je narženy nepřímoohříaný stacionární o objemu 400 litrů. Zásobník lze doplnit elekrickým dohřeem. Tento zásobník bude umístěn 2.NP a bude přístupné z místnosti č.2.02 a Na příodu studené ody do zásobníku je bezpečnostní sestaa s expanzní nádobou a pojistným entilem. Z důodů zdálených ZP od zásobníku teplé ody, je naržena cirkulace TV. Je naržena jedna stoupačka se 2 ležatými ětemi. Cirkulaci bude zajišťoat cirkulační čerpadlo. Regulaci cirkulačního čerpadla resp. nastaení cirkulačního režimu nastaí užiatel objektu dle yužití objektu. Výpis zařizoacích předmětů 1.NP: U = UMYVADLO 60 cm + nástěnná umyadloá pákoá baterie U2 = UMYVADLO handicap, + nástěnná umyadloá pákoá baterie, prodloužená páka WC = ZÁVĚSNÝ KLOZET, četně sedátka a ukotení 4ks + předstěnoý systém pro zaěšené WC 4ks WC2 = KLOZET PRO INVALIDY ZAVĚŠENÝ HANDICAP prodloužená délka + předstěnoý systém pro zaěšené WC, s bočním splachoáním V = ZAVĚŠENÁ VÝLEVKA, četně sklopné plastoé mřížky a ukotení + předstěnoý systém pro zaěšenou ýleku + stěnoá umyadloá pákoá baterie D2 = KUCHYŇSKÝ DVOJDŘEZ nerezoý + entil rohoý 3/8 4ks + stojánkoá dřezoá pákoá baterie se sprchou 2ks P = URINAL, s radaroým senzorem 3ks AP = AUTOMATICKÁ PRAČKA + entil rohoý 3/8 + připojoací hadička nerezoá opletená 3/8" 3/8", 50cm SK = SPRCHOVACÍ STÁNÍ +sprchoá stěnoá baterie +sprchoá sada a sprchoá tyč V Opaě, březen 2015 Ing. Robert Kocián březen z 5

NP a bude přístupné z místnosti č.2.02 a 2.05. Na příodu studené ody do zásobníku je bezpečnostní sestaa s expanzní nádobou a pojistným entilem.

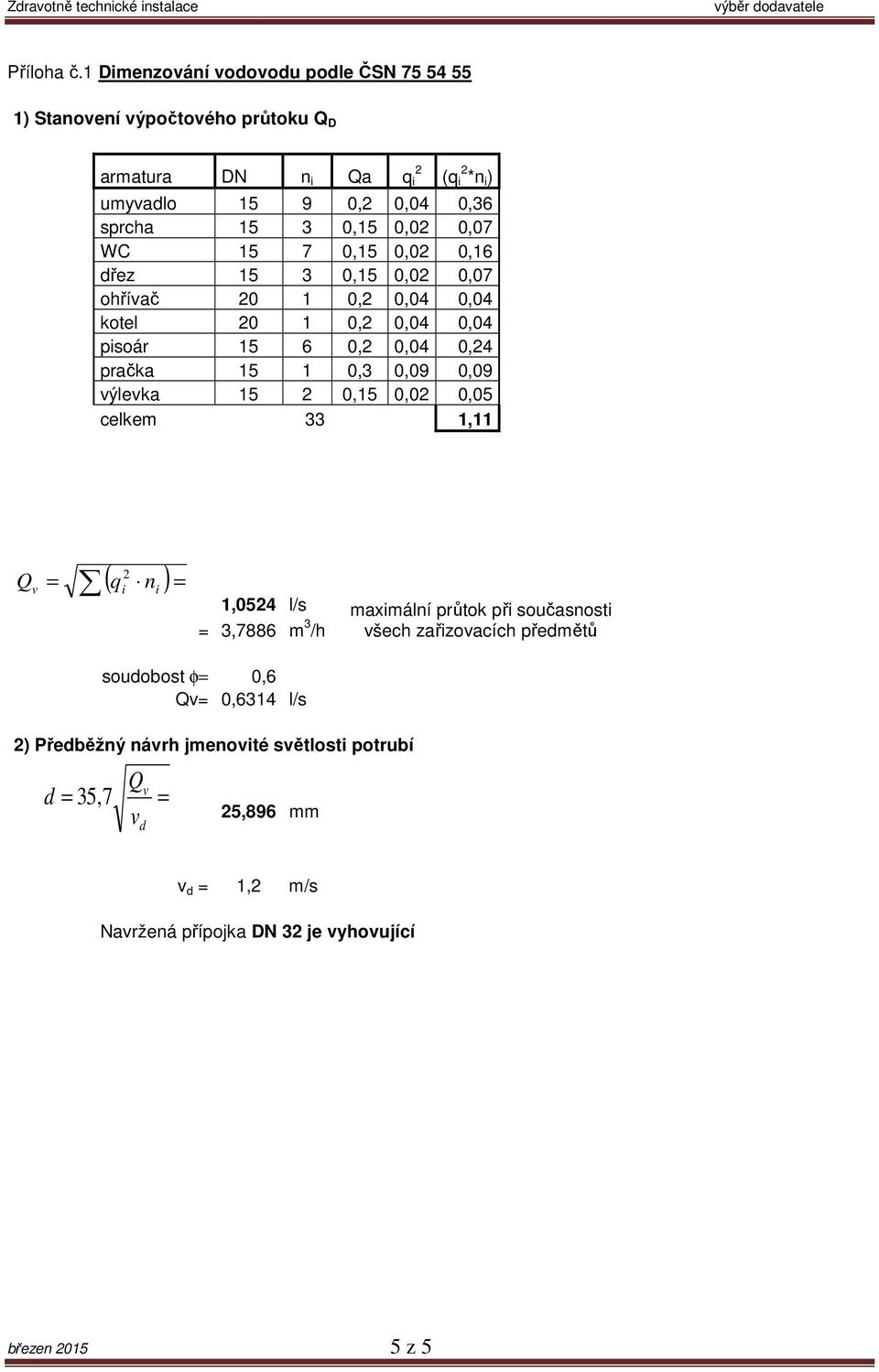

5 Příloha č.1 Dimenzoání odoodu podle ČSN ) Stanoení ýpočtoého průtoku Q D armatura DN n i Qa q i 2 (q i 2 *n i ) umyadlo ,2 0,04 0,36 sprcha ,15 0,02 0,07 WC ,15 0,02 0,16 dřez ,15 0,02 0,07 ohříač ,2 0,04 0,04 kotel ,2 0,04 0,04 pisoár ,2 0,04 0,24 pračka ,3 0,09 0,09 ýleka ,15 0,02 0,05 celkem 33 1,11 Q 2 ( q n ) = = i i 1,0524 l/s maximální průtok při současnosti = 3,7886 m 3 /h šech zařizoacích předmětů soudobost φ= 0,6 Q= 0,6314 l/s 2) Předběžný nárh jmenoité sětlosti potrubí d = 35, 7 Q d = 25,896 mm d = 1,2 m/s Naržená přípojka DN 32 je yhoující březen z 5

0,02 0,07 WC 15 7 0,15 0,02 0,16 dřez 15 3 0,15 0,02 0,07 ohříač 20 1 0,2 0,04 0,04 kotel 20 1 0,2 0,04 0,04 pisoár 15 6 0,2 0,04 0,24 pračka 15 1 0,3 0,09
