1 TECHNICKÉ INFORMACE SCHÖCK TRONSOLE 2008 ČERVENEC

2

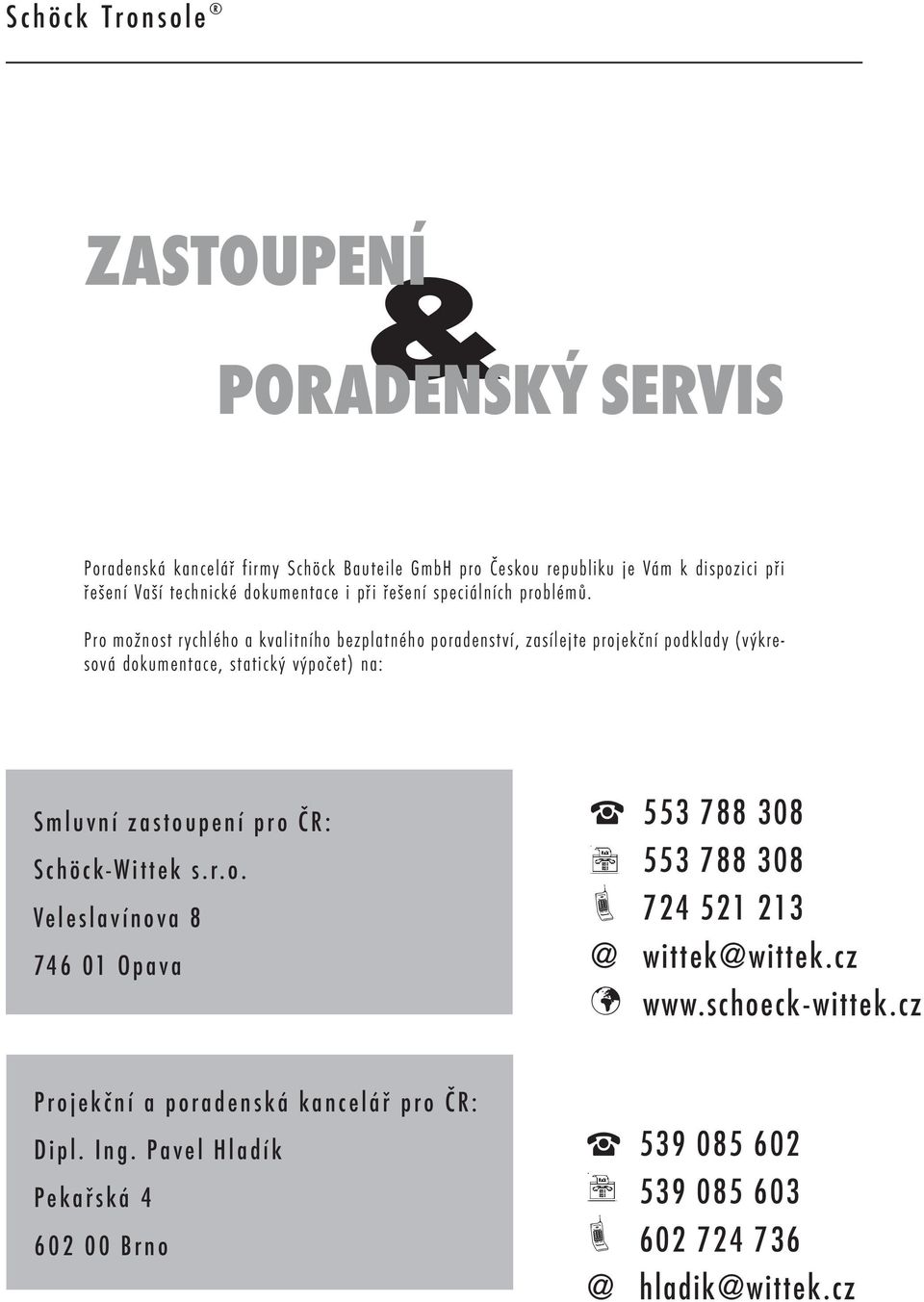

3 Schöck Tronsole ZASTOUPENÍ & PORADENSKÝ SERVIS Poradenská kancelář firmy Schöck Bauteile GmbH pro Českou republiku je Vám k dispozici při řešení Vaší technické dokumentace i při řešení speciálních problémů. Pro možnost rychlého a kvalitního bezplatného poradenství, zasílejte projekční podklady (výkresová dokumentace, statický výpočet) na: Smluvní zastoupení pro ČR: Schöck-Wittek s.r.o. Veleslavínova Opava» wittek@wittek.cz Projekční a poradenská kancelář pro ČR: Dipl. Ing. Pavel Hladík Pekařská Brno» hladik@wittek.cz

4

5 Schöck Tronsole Obsah SCHÖCK TRONSOLE Přehled typů Stavební fyzika Ochrana proti kročejovému hluku v pozemních stavbách Ochrana proti kročejovému hluku u schodišť Ochrana proti kročejovému hluku s Schöck Tronsole Schöck Tronsole - systémy ochrany proti hluku Schöck Tronsole typ T Schöck Tronsole typ F Schöck Tronsole typ R Schöck Tronsole typ QW Schöck Tronsole typ B Schöck Tronsole typ AZ Schöck Tronsole typ AZT Schöck Tronsole typ ZF Schöck Tronsole typ V Schöck Spárová deska PL Schöck balík protihlukové ochrany Požární ochrana schodišť Požární ochrana s Schöck Tronsole Schöck Elastomerové ložisko S T F R QW B AZ AZT ZF V PL 1

6 Schöck Tronsole Přehled typů typ T Schöck Tronsole Rozhraní Typické použití Systém hlukové ochrany Snížení kročej. hluku prvkem Tronsole L * w Výpoč. dosaž. kroč. izolace hluku v budově L n,w,r Rameno a podesta 12 db 46 db typ F Strana 13 Rameno a podesta 28 db 30 db typ R Strana 21 Stupně a rameno 15 db 46 db typ QW typ B Strana 27 Strana 33 Rameno točitého schodiště (podesta) a stěna 27 db 39 db Rameno a základová deska 20 db 38 db Strana 45 2

7 Schöck Tronsole Rozhraní Typické použití Systém hlukové ochrany Podesta a Podesta a stěna SCHÖCK TRONSOLE L * w L n,w,r typ AZ 26 db 40-dB Strana 51 typ AZT 26 db 40-dB Strana 57 typ ZF Podesta 26 db 40-dB a stěna Schöck Tronsole Přehled typů typ V Spárová deska typ PL Strana 67 Strana 73 Strana 81 Podesta a stěna Schody a stěna 3 17 db 49-dB Schöck spárové desky typ PL jsou součástí systémů hlukové izolace Schöck Snížení kročej. hluku prvkem Tronsole Výpoč. dosaž. kroč. izolace hluku v budově

8 Stavební fyzika Ochrana proti kročejovému hluku v pozemních stavbách Proč je dnes ochrana proti hluku tak důležitá? Kvalita života je dnes čím dál více narušována obtížným hlukem. Zvlášť ve vlastním bytě bude proto ochrana proti hluku stále významnější. Velký význam ochrany proti hluku dokládá taktéž průzkum betonářského informačního centra v Kolíně z roku 1994, podle kterého jsou pro stavebníky pouze protipožární opatření důležitější než ochrana proti hluku. Technická kvalita ochrany proti hluku v bytě je určena stavebním dílcem s nejmenší úrovní protihlukové ochrany. Právě přenos zvuku kroků ze schodišť může být pociťován jako obzvláště obtěžující a rušivý. Proto byly zahrnuty požadavky na ochranu proti hluku ze schodů do v roce 1989 přepracované normy DIN 4109 Ochrana proti hluku v pozemních stavbách. Důležité technické pojmy kročejového hluku Vzduchový hluk je název pro všechny hluky přenášené vzduchem. Každá sluchem zaznamenaná hluková událost bude pojímána jako vzduchový hluk. Tělesový hluk je hluk šířící se v pevných látkách. Tělesový hluk je vyzařován povrchem vybuzených těles jako vzduchový hluk. Kročejový hluk je vyvolaný chůzí nebo normovaným úderem kladívka jako tělesový hluk stropů nebo schodišť. Kročejový hluk je rovněž postižitelný jako vyzařovaný vzduchový hluk. Hladina kročejového hluku L je hladina hluku zjištěná měřením kročejového hluku. Normová hladina kročejového hluku L n je jednotným měřícím zařízením s absorbční plochou 10 m 2 hladina kročejového hluku, při impulsu od normovaného úderu kladívkem. zjištěná normovaná Frekvenční závislost z hlediska akustiky staveb je důležité frekvenční rozmezí od 100 Hz do 3150 Hz. U stavebního akustického měření hluku je měřeno 16 jednotlivých frekvencí v tomto frekvenčním rozmezí. Z těchto 16 měřených hodnot jsou normovaným postupem zjištěny jednotlivé vypovídající údaje. Boční přenos nastane, je-li normová hladina kročejového hluku určena nejen ze zkoumaného stavebního dílce, ale také přenosem hluku z vedlejších stavebních dílců, kde byly naměřené hodnoty charakterizovány tímto takzvaným bočním přenosem, jsou označené dodatečným apostrofem např. L n. Všeobecně je měření v budovách s bočním přenosem, zatímco měření v laboratořích bez něj. Vypočtená normová hladina kročejového hluku L n,w Ze 16 jednotlivých naměřených hodnot L n naměřených hladin kročejového hluku je zjištěna s pomocí vztažné křivky jistá průměrná hodnota posuzovaná dle normové hladiny kročejového hluku (obr. 1, 2). Posuzovaná normová hladina kročejového hluku je měřítkem pro kročejovou neprůzvučnost stavebních dílců. 4

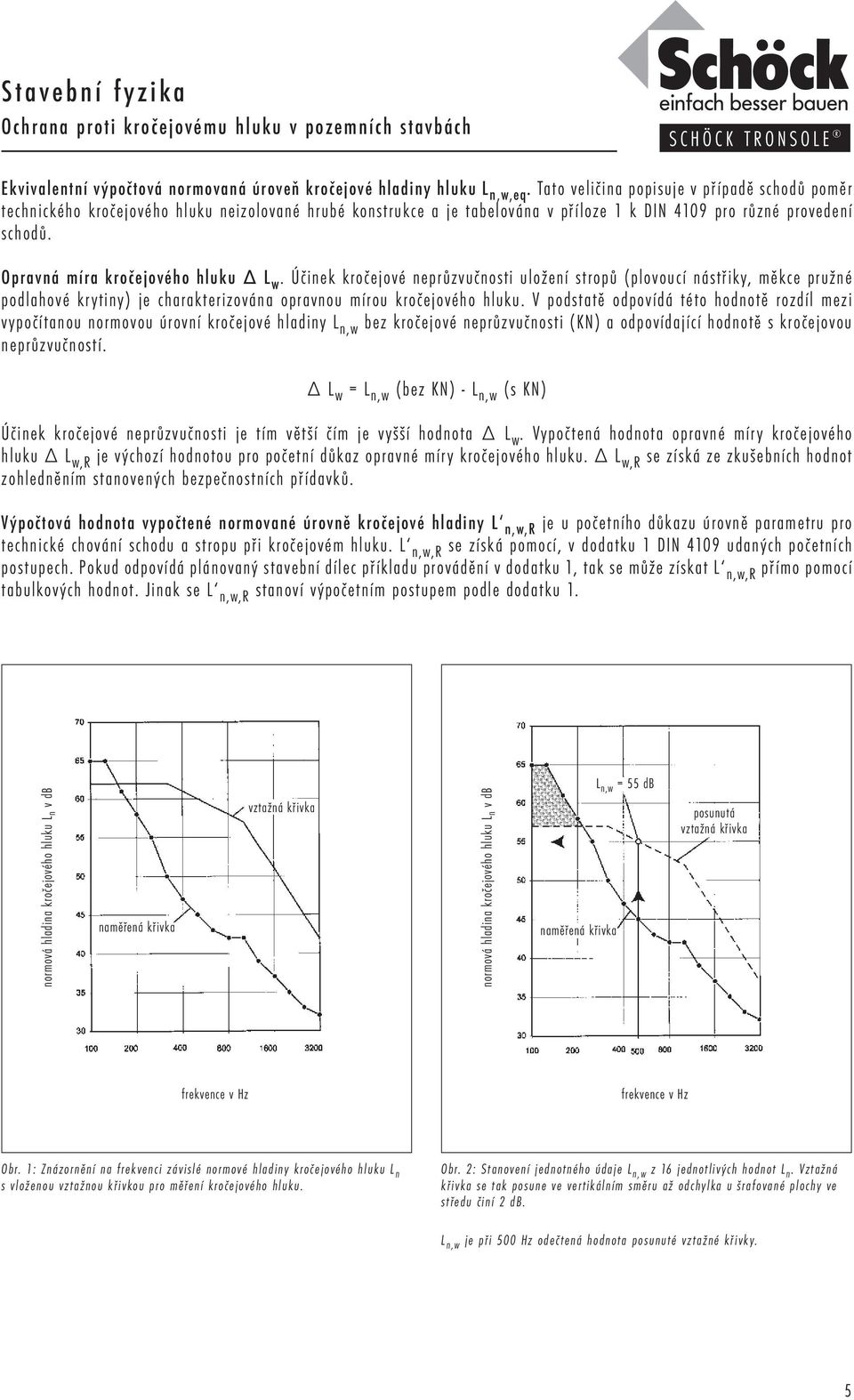

9 Stavební fyzika Ochrana proti kročejovému hluku v pozemních stavbách SCHÖCK TRONSOLE Ekvivalentní výpočtová normovaná úroveň kročejové hladiny hluku L n,w,eq. Tato veličina popisuje v případě schodů poměr technického kročejového hluku neizolované hrubé konstrukce a je tabelována v příloze 1 k DIN 4109 pro různé provedení schodů. Opravná míra kročejového hluku L w. Účinek kročejové neprůzvučnosti uložení stropů (plovoucí nástřiky, měkce pružné podlahové krytiny) je charakterizována opravnou mírou kročejového hluku. V podstatě odpovídá této hodnotě rozdíl mezi vypočítanou normovou úrovní kročejové hladiny L n,w bez kročejové neprůzvučnosti (KN) a odpovídající hodnotě s kročejovou neprůzvučností. L w = L n,w (bez KN) - L n,w (s KN) Účinek kročejové neprůzvučnosti je tím větší čím je vyšší hodnota L w. Vypočtená hodnota opravné míry kročejového hluku L w,r je výchozí hodnotou pro početní důkaz opravné míry kročejového hluku. L w,r se získá ze zkušebních hodnot zohledněním stanovených bezpečnostních přídavků. Výpočtová hodnota vypočtené normované úrovně kročejové hladiny L n,w,r je u početního důkazu úrovně parametru pro technické chování schodu a stropu při kročejovém hluku. L n,w,r se získá pomocí, v dodatku 1 DIN 4109 udaných početních postupech. Pokud odpovídá plánovaný stavební dílec příkladu provádění v dodatku 1, tak se může získat L n,w,r přímo pomocí tabulkových hodnot. Jinak se L n,w,r stanoví výpočetním postupem podle dodatku 1. normová hladina kročejového hluku L n v db naměřená křivka vztažná křivka normová hladina kročejového hluku L n v db naměřená křivka L n,w = 55 db posunutá vztažná křivka frekvence v Hz frekvence v Hz Obr. 1: Znázornění na frekvenci závislé normové hladiny kročejového hluku L n s vloženou vztažnou křivkou pro měření kročejového hluku. Obr. 2: Stanovení jednotného údaje L n,w z 16 jednotlivých hodnot L n. Vztažná křivka se tak posune ve vertikálním směru až odchylka u šrafované plochy ve středu činí 2 db. L n,w je při 500 Hz odečtená hodnota posunuté vztažné křivky. 5

10 Stavební fyzika Ochrana proti kročejovému hluku u schodišť Požadavky na kročejovou neprůzvučnost od schodišť DIN 4109 Ochrana proti hluku v pozemních stavbách. V této normě byly stanoveny požadavky na ochranu proti hluku, aby lidé zdržující se v místnostech byli chráněni před neúnosným zatížením způsobeným přenosem hluku z cizích obytných a pracovních prostor. DIN 4109 je zatím zavedena vrchními stavebními úřady ve všech spolkových zemích jako technické stavební ustanovení. Požadavky DIN 4109 zajišťují veřejnoprávní zájmy ve smyslu ochrany zdraví, ale nikterak nepředstavují kvalitativně dobrou ochranu proti hluku. Požadavky z DIN 4109 bývají také často označovány jako minimální požadavek (viz tabulka 1). Příloha 2 k DIN Protože minimální požadavky normy DIN 4109 neudávají kvalitu zvukové izolace, byla uvedena dodatečná doporučení v dodatku 2 k DIN Jejich dodržení vedlo ke zřetelnému snížení zatížení přenosem hluku (tzv. návrhy pro zvýšení ochrany proti hluku). Zvláště byla také udána doporučení pro zvýšení ochrany proti kročejovému hluku ze schodů, které výrazně přesahují požadavky DIN 4109 (viz. tabulka 1). Dodržení zvýšené ochrany proti hluku je z hlediska veřejnoprávního nezávazné. K vyvarování se nedorozumění a nejasností, se doporučuje zvýšenou ochranu proti hluku dohodnout soukromně právně - dohodou mezi investorem a navrhovatelem. VDI Vedle dodatku 2 k DIN 4109 je jako další pomoc v orientaci pro investory a navrhovatele vydána v r VDI-Směrnice 4100 Ochrana proti hluku v domácnostech - kritéria pro plánování a posouzení s jejíž pomocí mohou zainteresovaní stavebníci, obchodníci a pronajimatelé činit soukromně právní dohody na ochranu proti hluku. VDI 4100 rozlišují tři stupně ochrany proti hluku (SOH). Požadavky na SOH jsou stejné jako v DIN Požadavky na SOH odpovídající v podstatě návrhu pro zvýšenou ochranu proti hluku v dodatku 2 DIN SOH představuje nejvyšší kvalitativní stupeň a garantuje nyní také přiměřenou pozornost ochraně klidu. Stav techniky. Soukromně právně spočívají požadavky na ochranu proti hluku v DIN 4109 zcela nezávisle na veřejnoprávních požadavcích. Přinejmenším je postrádána hladina ochrany proti hluku přiměřeného způsobu a jakosti (tzv. stav techniky), tzn. ochrana proti hluku, bezchybným provedením plánovaných stavebních částí. Tato ochrana proti hluku přiměřeného způsobu a jakosti jsou všeobecně zřetelně nad nejmenšími požadavky DIN Z tohototo především není vždy jasné, jak je vysoká úroveň ochrany proti hluku průměrného způsobu a jakosti. Pro stanovenou situaci je jasně doporučeno osobně právní dohody žádoucí ochrany proti hluku v dodatku 2 k DIN 4109 nebo VDI Tabulka 1: Požadavky na ochranu proti kročejovému hluku u schodišť, udané jako navrhované L n,w a návrhové MKN v závorkách. Hodnoty jsou odděleně pro schodišťová ramena a podesty Rozsah platnosti DIN 4109 (minimální) Požadavky Příloha 2 DIN 4109 Zvýšená ochrana kročejového hluku VDI 4100 Ochrana proti hluku stupeň II Rodinné dvoudomy a řadovky 53 db 1) 39 db Vícerodinné domy Ubytovací místa Nemocnice/sanatoria 58 db 1) 46 db 46 db 2) 1) (minimální) požadavky dle DIN 4109 nepostačují ochraně proti kročejovému hluku podle soukromě právních předpisů 2) snaha do budoucnosti: 39 db (24 db) 6

11 Stavební fyzika Ochrana proti kročejovému hluku u schodišť SCHÖCK TRONSOLE Důkaz dodržení požadavků u schodišť Početní důkaz podle přílohy 1 DIN 4109 Požadavky platí jako splněné, když pro početní hodnotu posuzované normové úrovně kročejového hluku L n,w,r platí: L n,w,r návrhové L n,w Hodnota pro L n,w,r schodů může být vzata v tabulce jako příklad provedení v příloze 1 DIN 4109 nebo v případě pokrytí schodiště (plovoucí postřik, měkký pružný povlak) se získají danými výpočetními postupy. L n,w,r = L n,w,eq,r - L w,r L n,w,eq,r označuje technické chování kročejového hluku neizolované hrubé konstrukce schodů, L w,r je výpočetní hodnota zlepšení úrovně kročejového hluku vybrané izolace povlaku schodiště. Početním důkazem se dá již ve fázi plánování určit izolace kročejového hluku schodiště. Důkaz průkazní zkouškou Pro (schodišťové) stavební dílce, které neodpovídají příkladu provedení v přiloze 1, může být stanoven důkaz také tzv. průkazní zkouškou (PZ) a sice v případě stavebních dílců schodišť jako zkouška pro zvláštní dílce ve vybraných budovách (PZIII). Požadavky platí jako prokázané v případě, že pro každou naměřenou hodnotu NTP L n,w,b ve třech budovách platí vzorec: L n,w,b návrhové L n,w Důkaz jakosti na stavbě Důkaz jakosti je měření na dokončené budově jako důkazu jakosti v provedení respektive důkazu dodržení požadované ochrany proti hluku. Měří se normová hladina úrovně příslušných stavebních dílců. Požadavky jsou splněny platí-li vzorec: L n,w návrhové L n,w 7

12 Stavební fyzika Ochrana proti kročejovému hluku s Schöck Tronsole Měření působení izolace kročejové neprůzvučnosti Schöck Tronsole Protože pro izolační prvky kročejové neprůzvučnosti schodiště (např. Schöck Tronsole ) neexistují normované postupy pro důkaz působení izolace, jsou pro výpovědní schopnost měřených údajů podle předpisů norem (DIN 4109 a DIN 52210) přenášeny podle jejich smyslu na zkoušku izolačních prvků ve zkušebním stojanu. Analogická měření izolace kročejového hluku v uložení stropu je míra zlepšení míry kročejového hluku L* w Schöck Tronsole ve zkušebním měřícím stojanu: v příčce zkušební stěny je příslušný schodišťový stavební dílec (schodišťové rameno nebo podesta) natvrdo a potom uložený s Schöck Tronsole. Rozdíl příslušných měřených hodnot normované hladiny kročejového hluku představuje potom míru zlepšení kročejového hluku L* w Schöck Tronsole L* w = L n,w (akusticky neodděleno) - L n,w (s Schöck Tronsole ) Hvězdička je zavedena pro rozlišení (normovaným postupem) zjištěných výpočetních hodnot míry zlepšení kročejového hluku L w,r. Dosažitelná ochrana proti kročejovému hluku ve schodišti díky Schöck Tronsole Když jsou schodiště provedena s Schöck Tronsole, je dosažitelná ochrana proti kročejovému hluku závislá na L* w zvolené Schöck Tronsole a na chování neizolované hrubé konstrukce schodiště (z hlediska techniky kročejového hluku) označené hodnotou L n,w,eq,r Analogicky k výpočetním postupům v příloze 1 DIN 4109 pro schodiště s kročejově izolačním pokrytím se početně získá již v období návrhu. L n,w,r = L n,w,eq,r L* w Technické chování hrubé konstrukce schodů z hlediska kročejového hluku je charakterizováno hodnotou L n,w,eq,r, odečte se z příkladů provedení v příloze 1 DIN Tímto způsobem početně získaná ochrana proti kročejovému hluku schodiště při použití Schöck Tronsole bez hlukového přemostění je udána v nasledující tabulce 2 jako početně dosažitelná kročejová izolace za předpokladu použití sestavy bez hlukových mostů. Tabulka 2: Početně dosažitelná izolace proti kročejovému hluku s Schöck Tronsole Schöck Tronsole typ T Míra snížení kročejového hluku L* w = 12 db Neizolované schodišťové rameno DIN 4109, Beiblatt 1 Početně dosažitelná izolace proti kročejovému hluku L n,w,r 46 db Schodišťové rameno typ F typ B typ R L* w = 28 db L* w = 20 db L* w = 15 db L n,w,eq,r = 58 db L n,w,eq,r = 61 db L n,w,r 30 db L n,w,r 38 db L n,w,r 46 db typ QW L* w = 27 db L n,w,eq,r = 66 db L n,w,r 39 db typ V L* w = 17 db L n,w,r 49 db Podesta typ AZT typ AZ L* w = 26 db L n,w,eq,r = 66 db L n,w,r 40 db typ ZF 8

13 Stavební fyzika Ochrana proti kročejovému hluku s Schöck Tronsole SCHÖCK TRONSOLE Zdroje chyb a vliv hlukových mostů Opakovaně se v plánování a provádění staveb vyskytují chyby a nedostatky mající za důsledek, že se tvoří nechtěné mosty přenášení hluku v pevných tělesech ve formě přemostění betonem, maltou, omítkou nebo znečištěním v průběhu stavebních prací. Jak tyto hlukové mosty v pevných tělesech, které jsou samy o sobě dobré pro ochranu proti kročejovému hluku, mohou ovlivnit ochranu proti kročejovému hluku, ukazuje měření ve schodišťovém rameni izolovaném proti kročejovému hluku s dodatečným tělesovým hlukovým mostem (obr. 3). Často vyskytujícím se přemostěním spáry při znečištění bylo simulováno vtlačenou maltou (horizontální hlukové mosty) a v místě uložení podložního bloku (vertikální hlukové mosty). Zjistilo se, že má zhoršení o 7 db u horizontálních hlukových mostů a u vertikálních hlukových mostů dokonce o 12 db. Tento výsledek odpovídá empirickému pravidlu, že při výskytu jednoho jediného hlukového mostu se musí počítat se zhoršením o 10 db. podložení křemenem zatečená malta podesta elastomerové ložisko rameno normová hladina kročejového hluku L n v db bez akustických mostů TSM = + 32 db křemen TSM = + 20 db malta TSM = + 25 db frakvence v Hz Obr. 3: Vliv tělesových hlukových mostů na příkladu pružně uloženého schodišťového ramene. (podle prof. H. Ertela, Zpráva stavebního výzkumu F 1867). 9

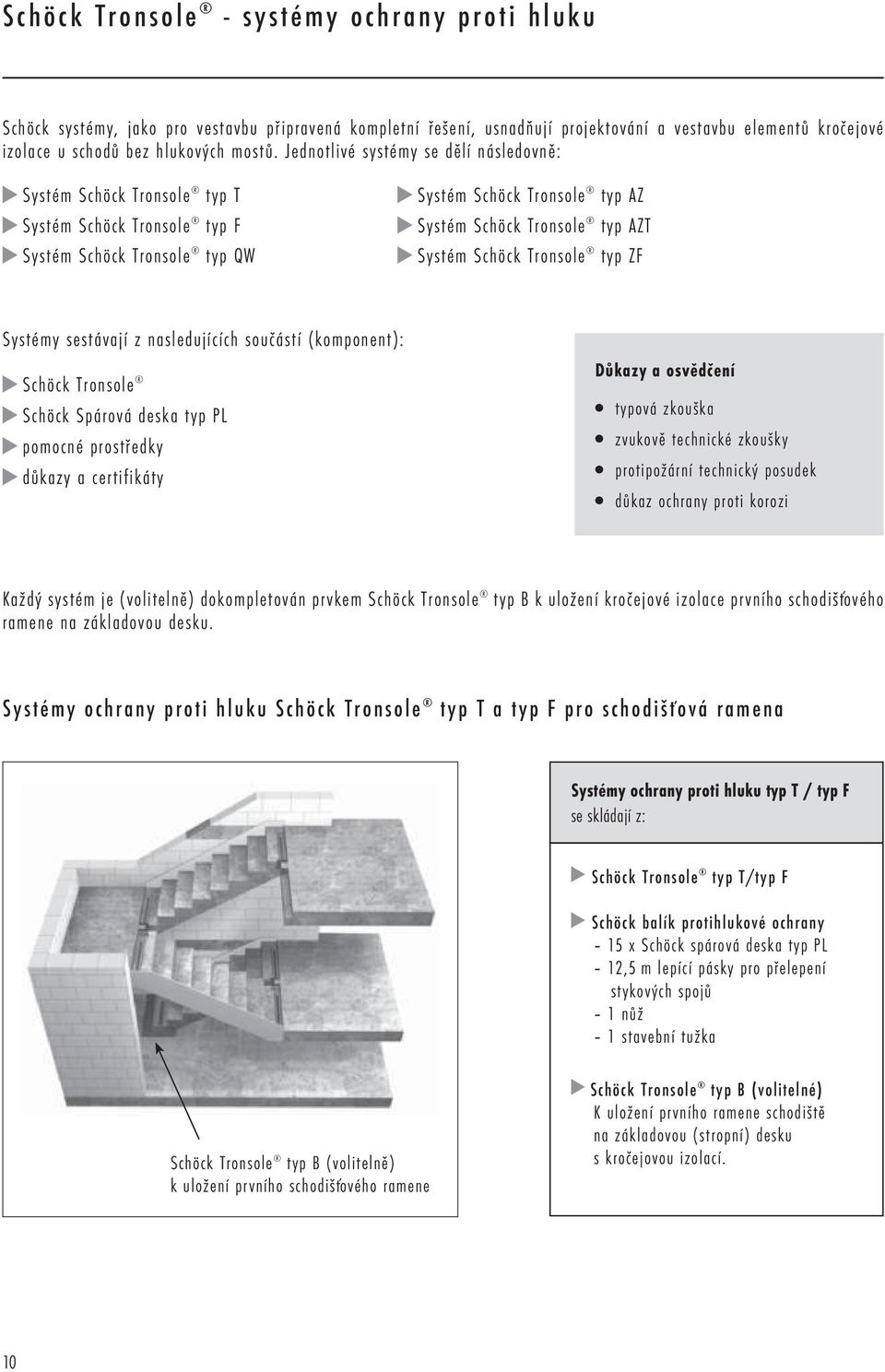

14 Schöck Tronsole - systémy ochrany proti hluku Schöck systémy, jako pro vestavbu připravená kompletní řešení, usnadňují projektování a vestavbu elementů kročejové izolace u schodů bez hlukových mostů. Jednotlivé systémy se dělí následovně: Systém Schöck Tronsole typ T Systém Schöck Tronsole typ F Systém Schöck Tronsole typ QW Systém Schöck Tronsole typ AZ Systém Schöck Tronsole typ AZT Systém Schöck Tronsole typ ZF Systémy sestávají z nasledujících součástí (komponent): Schöck Tronsole Schöck Spárová deska typ PL pomocné prostředky důkazy a certifikáty Důkazy a osvědčení typová zkouška zvukově technické zkoušky protipožární technický posudek důkaz ochrany proti korozi Každý systém je (volitelně) dokompletován prvkem Schöck Tronsole typ B k uložení kročejové izolace prvního schodišťového ramene na základovou desku. Systémy ochrany proti hluku Schöck Tronsole typ T a typ F pro schodišťová ramena Systémy ochrany proti hluku typ T / typ F se skládají z: Schöck Tronsole typ T/typ F Schöck balík protihlukové ochrany 15 x Schöck spárová deska typ PL 12,5 m lepící pásky pro přelepení stykových spojů 1 nůž 1 stavební tužka Schöck Tronsole typ B (volitelně) k uložení prvního schodišťového ramene Schöck Tronsole typ B (volitelné) K uložení prvního ramene schodiště na základovou (stropní) desku s kročejovou izolací. 10

15 Schöck Tronsole - systémy ochrany proti hluku SCHÖCK TRONSOLE Systémy ochrany proti hluku Schöck Tronsole typ AZ,typ AZT a typ ZF pro schodišťové podesty Systémy ochrany proti hluku typ AZ / typ AZT a typ ZF se skládají z: Schöck Tronsole typ AZ/typ AZT/typ ZF Schöck balík protihlukové ochrany 15 x Schöck spárová deska typ PL 12,5 m lepící pásky pro přelepení stykových spojů 1 nůž 1 stavební tužka Schöck Tronsole typ B (volitelně) k uložení prvního schodišťového ramene Schöck Tronsole typ B (volitelné) K uložení prvního ramene schodiště na základovou (stropní) desku s kročejovou izolací. Systémy ochrany proti hluku Schöck Tronsole typ QW pro schodišťová ramena vřetenových schodišť Systémy ochrany proti hluku typ QW se skládají z: Schöck Tronsole typ QW Schöck balík protihlukové ochrany 15 x Schöck spárová deska typ PL 12,5 m lepící pásky pro přelepení stykových spojů 1 nůž 1 stavební tužka Schöck Tronsole typ B (volitelné) K uložení prvního ramene schodiště na základovou (stropní) desku s kročejovou izolací. Schöck Tronsole typ B (volitelně) k uložení prvního schodišťového ramene 11

16 12

17 Schöck Tronsole typ T SCHÖCK TRONSOLE Prvek pro přerušení kročejového hluku mezi podestou a schodišťovým ramenem T Schöck Tronsole typ T 6 schodišťová podesta monolitický beton nebo poloprefabrikát schodišťové rameno monolitický beton nebo prefabrikát jednoduchý systém: kombinace návazné výztuže a izolace kročejového hluku přenos velkých smykových sil velká projektová jistota: typově zkoušeno, technická zkouška na hluk, zkouška požarní odolnosti dlouhodobá trvanlivost, stabilita polohy: výztužné pruty z nerezové oceli použitelné pro všechny rozměry schodů Obsah Uspořádání v konstrukci / Popis prvku Uspořádání prvků Dimenzační tabulka / Rozměry / Řezy a půdorysy prvků Přídavná stavební výztuž / Pokyny / Materiály Montážní návod Systém ochrany proti hluku Schöck Tronsole typ T

18 Schöck Tronsole typ T Uspořádání v konstrukci / Popis prvku elastická spára okrajový pásek * přiznaná spára elastická spára okrajový pásek T * * jiné výšky do 300 mm na požádání Schöck Tronsole typ T profil je možno zkrátit na obou stranách o 5 cm profil PVC - volný modulární montáž (přídavný profil a chlopně nasaditelné) Typová zkouška 1) Kročejová neprůzvučnost 2) míra změny kročejové neprůzvučnosti L* w = 12 db C L n,w,r 46 db Protipožární ochrana 3) třída protipožární odolnosti F 90 Ochrana proti korozi výztužné pruty z nerezové oceli, materiál č profilováno pro dobrý spoj s betonem prut rozdělovací výztuže nebrání vestavbě úpravná hřebíková lišta kompaktní ohyby výztužných prutů pro snadnou vestavbu kolem dokola přímého průběhu spáry Výhody Schöck Tronsole typ T 1) zpráva typové zkoušky Nr , Úřad vlády Karlsruhe 2) IBP zpráva o zkoušce GS 313/88, Fraunhofer-Institut pro stavební fyziku Stuttgart 3) osvědčení o protipožární ochraně Nr. 7756/2006 Nau- MPA Braunschweig 14

19 Schöck Tronsole Uspořádání prvků typ T SCHÖCK TRONSOLE Oddělení Schöck Spárovou deskou PL Schöck Tronsole typ T Hlavní podesta (plovoucí mazanina) Detail A Schöck Tronsole typ T Mezipodesta (plovoucí mazanina) Schöck Tronsole typ T Detail B Schöck Tronsole typ T T Oddělení Schöck Spárovou deskou PL Detail A: Detail B: Podesta Rameno schodiště Podesta Rameno schodiště Oddělení Schöck Spárovou deskou PL Oddělení Schöck Spárovou deskou PL Rameno schodiště Stěna Půdorys: uspořádání prvků Schöck Tronsole typ T 15

20 Schöck Tronsole typ T Dimenzační tabulka / Rozměry / Řezy a půdorysy prvků délka výška vzdálenost vzdálenost přípustná přípustná Schöck Tronsole prvku prvku 1) výztuž mezi pruty od okraje 2) horizontální síla 4) smyková síla typ l [mm] h [mm] e S [mm] e R [mm] [kn/prvek] [kn/prvek] T4 4 P 6 1,70 27,1 T P (pro l 1500) 150 (pro l 1500) 200 5) (pro l > 1500) 250 (pro l > 1500) 2,54 40,7 T8 3) 8 P 6 3,39 54,3 1) Výška prvku odpovídá tloušťce podestové desky. Atypická provedení výšky mm na požádání. 2) Prvek Schöck Tronsole typ T může být oboustranně zkrácen o 50 mm (l 1500), resp. o 150 mm (l > 1500). Po zkrácení nasadit víčka. 3) Při délce menší než 1000 mm nesmí být prvek Schöck Tronsole typ T 8 oboustranně zkrácen. T 4) 5) Paralelně se spárou. Pro prvek Schöck Tronsole typ T 8 až do l = Dovolené hodnoty vnitřních sil jsou vypočteny podle DIN, to znamená z normových hodnot zatížení. Přídavné profily * ) Protipožární pás** ) e R e S P60 P82 VS-P6 P Protipožární pás** ) *) variabilní výška prvku díky spojitelným přídavným profilům **) v případě požáru napění Řez: Schöck Tronsole typ T Půdorys: Schöck Tronsole typ T4 e R e S e S e R e S e S e S Půdorys: Schöck Tronsole typ T6 Půdorys: Schöck Tronsole typ T8 16

21 Schöck Tronsole typ T Přídavná stavební výztuž / Pokyny / Materiály SCHÖCK TRONSOLE P P8 VS P8 1 otevřený třmínek P6 à 15 nebo síť R horní výztuž (konstrukční) 5 3 dolní výztuž s přesahy P ,3. l bd (dle ČSN) 5 třmínek P6 1 otevřený třmínek P6 à 15 nebo síť R131 T 4 dolní výztuž (podle požadavků statika) 6 prutová výztuž P6 Pokyny Rozsah použití Schöck Tronsole typ T se týká výhradně schodišťových ramen a podestových desek s převážně klidným rovnoměrně rozděleným zatížením dle DIN Pro obě strany Schöck Tronsole typ T navazujících stavebních dílců, musí být provedeno statické posouzení. Přitom se pro výpočet výztuže předpokládá volné uložení, protože může přenášet jen posouvající a horizontální síly paralelně se spárou. Horní a dolní výztuž navazujících stavebních dílců na obou stranách dotáhnout co nejtěsněji k Schöck Tronsole, musí se vzít v úvahu potřebné krytí výztuže betonem. Přitom může být na straně ramena použit prut rozdělovací výztuže jako doraz - krytí betonem 3 cm. Provedení okraje na straně podesty dle pozice 1. Dolní podélná výztuž schodišťových ramen (pozice 3 a 4) se těsně u Schöck Tronsole typ T vede nahoru a je zde dostatečně zakotvena. Na obou koncích je uložena zavěsená výztuž P8, dimenzovaná pro maximální přenos posouvající síly. Toto se běžně provádí zavedením dolní výztuže do horní části. V oblasti působení síly musí být smykové napětí ohraničeno hodnotou τ 02 dle DIN 1045, Tabulka 13, řádek 2. Materiály Beton: pevnostní třídy C 20/25 (B 25) a vyšší Výztuž: BSt 500 S, BSt 500 M Schöck Tronsole typ T: výztuž: BSt 500 NR materiál č profil: ABS/PS výplň: protipožární páska 17

22 Schöck Tronsole Montážní návod typ T Monolitický beton - zhotovit spodní část bednění - Schöck Spárové desky typ PL přiložit na zdi podél schodiště - na bednění podesty nakreslit místo osazení Schöck Tronsole typ T 3 horní opěrnou lištou zafixovat - přibít opěrnou lištu na bednění podesty a nasadit Schöck Tronsole typ T. Přitom na těsno připojit Schöck Tronsole typ T ke spárovým deskám Schöck Spárová deska PL T - připevnit druhou opěrnou lištu k horní hraně Schöck Tronsole typ T a zafixovat - dokončit schodišťové bednění, vložit stavební výztuž a betonovat bednění 2 Tronsole nasadit 1 opěrná lišta, přibít na bednění Užití v prefabrikaci Příprava prefabrikátu - prvek Schöck Tronsole typ T je použit jako část bednění Schöck Tronsole typ T Na stavbě - před osazením ramene schodiště přiložit Spárové desky na bok ramene 50 1) - rameno uložit, vhodně podepřít, vybetonovat podestu 50 1) Důležité: Při všech pracích je třeba dbát na to, aby nevznikaly akustické mosty. 1) Krytí betonem dle požadavků statika, nebo dle konstrukčních zásad 18

23 Systém ochrany proti hluku Schöck Tronsole typ T SCHÖCK TRONSOLE Systém ochrany proti hluku Schöck Tronsole typ T nabízí promyšlené kompletní řešení, v praxi ověřené a fungující ochrany proti kročejovému hluku u schodišťových ramen. Systém ochrany proti hluku Schöck Tronsole typ T se skládá z: Schöck Tronsole typ T Schöck balík protihlukové ochrany 15 x Schöck spárová deska typ PL 12,5 m lepící pásky pro přelepení stykových spojů 1 nůž 1 stavební tužka Schöck Tronsole typ B (volitelné) K uložení prvního ramene schodiště na základovou (stropní) desku s kročejovou izolací. T Schöck Tronsole typ B (volitelná) k položení prvního schodišťového ramene. Snížení kročejového hluku L* w = 12 db 19

24 20

25 Schöck Tronsole typ F SCHÖCK TRONSOLE Prvek pro přerušení kročejového hluku mezi prefabrikátovým schodišťovým ramenem a podestou Schöck Tronsole typ F 1,0 Linie NOVINKA! Nyní s liniovým elastomerem F schodišťové rameno prefabrikát, monolitický beton prvek připravený pro vestavbu jednoduchá a rychlá vestavba rozmanité použití - jednoduše se dá zkrátit ochrana kolem dokola v oblasti spár vysoká izolace proti kročejovému hluku podesta monolitický beton, poloprefabrikát nebo prefabrikát Obsah Uspořádání v konstrukci / Popis prvku Uspořádání prvků / Detaily připojení Dimenzační tabulka / Rozměry Montážní návod Systém ochrany proti hluku Schöck Tronsole typ F

26 Schöck Tronsole typ F Uspořádání v konstrukci / Popis prvku elastická spára okrajový pásek 120 Schöck Tronsole typ F elastická spára elastická spára okrajový pásek 120 F Schöck Tronsole typ F elastická spára Zabudování prvku Schöck Tronsole typ F v konstrukci Kročejová neprůzvučnost míra změny kročejové neprůzvučnosti L* w = 28 db C L n,w,r 30 db Protipožární ochrana třída meteriálu B 2 dle DIN 4102 Vysoce kvalitní PE měkká pryž lehce řezatelná Postranní klopy ke zvukově-izolačnímu oddělení u zrcadla Vysoce kvalitní PUR Elastomerové ložisko (charakteristika viz str. 90) Jeden liniový kus pro rovnoměrné uložení Perforace umožňující libovolnou šířku uložení dle potřeby stavby Prvek je možno libovolně zkrátit Popis prvku Schöck Tronsole typ F 22

27 Schöck Tronsole typ F Uspořádání prvků / Detaily připojení SCHÖCK TRONSOLE Oddělení Schöck Spárovou deskou PL Schöck Tronsole typ F Schöck Tronsole typ F Hlavní podesta (plovoucí mazanina) Schöck Tronsole typ F Detail A Mezipodesta (plovoucí mazanina) Schöck Tronsole typ F Detail B F Oddělení Schöck Spárovou deskou PL Detail A: Detail B: Podesta Schöck Tronsole typ F Rameno schodiště Zrcadlo Podesta Schöck Tronsole typ F Rameno schodiště Schöck Spárová deska PL Rameno schodiště Stěna Půdorys: uspořádání prvků Schöck Tronsole typ F 23

28 Schöck Tronsole typ F Dimenzační tabulka / Rozměry Schöck Tronsole typ F 1,0 Linie Délka prvku L 1 [mm] L 2 [mm] Tloušťka [mm] Maximální únosnost [kn/m] [kn/prvek] 10 24,0 24,0 F 1,2 Linie ,0 28,8 F 1,5 Linie ,0 36,0 FS Linie na přání zákazníka 10 24,0 1) 1) 24,0 L 1 1) je možné vyrobit prvek s únosností 48 kn/m s přídavným elastomerovým ložiskem Dovolené hodnoty vnitřních sil jsou vypočteny podle DIN, to znamená z normových hodnot zatížení. PE měkká pryž Postranní klopa Postranní klopa F Pohled zepředu: Schöck Tronsole typ F PUR Elastomerové ložisko 1000/1200 x 25 x A L 2 =1020/ L 1 =1000/1200 A Pohled shora: Schöck Tronsole typ F Postranní klopa Perforace Elastomerové ložisko 1000/1200 x 25 x 10 7x Postranní klopa Elastomerové ložisko 1000/1200 x 25 x x10 Perforace Řez A-A: Schöck Tronsole typ F Řez A-A: Schöck Tronsole typ F v ozubu 24

29 Schöck Tronsole typ F Montážní návod Rameno přiléhající na stěnu Rameno s odstupem od stěny SCHÖCK TRONSOLE 1 1 2a 2 šířka ramene Šířka ramene = Délka prvku C Odstranit postranní klopu V případě potřeby Schöck Tronsole typ F zkrátit 2b 3 F Strana u stěny šířka ramene Šířka ramene < Délka prvku C U stěny zkrátit Odstraněnou klopu opět přiložit 3 4 Přilepit spárovou desku na prefabrikát schodišťového ramene Připravený prvek Schöck Tronsole typ F 4 5 Schöck Tronsole typ F se napasuje do ozubu při uložení ramene Schöck Tronsole typ F se napasuje do ozubu při uložení ramene 25

30 Systém ochrany proti hluku Schöck Tronsole typ F Systém ochrany proti hluku Schöck Tronsole typ F nabízí promyšlené kompletní řešení v praxi ověřené a fungující ochrany proti kročejovému hluku u schodišťových ramen. Systém ochrany proti hluku Schöck Tronsole typ F se skládá z: Schöck Tronsole typ F Schöck balík protihlukové ochrany 15 x Schöck spárová deska typ PL 12,5 m lepící pásky pro přelepení stykových spojů 1 nůž 1 stavební tužka F Schöck Tronsole typ B (volitelné) K uložení prvního ramene schodiště na základovou (stropní) desku s kročejovou izolací. Shöck Tronsole typ B (volitelná) k položení prvního schodišťového ramene Snížení kročejového hluku L* w = 28 db 26

31 Schöck Tronsole typ R SCHÖCK TRONSOLE Prvek pro přerušení kročejového hluku od schodišťových stupnic (pro sanaci a dodatečnou vestavbu) R Schöck Tronsole typ R schodišťové rameno monolitický beton nebo prefabrikovaná schodišťová ramena minimalizuje riziko hlukových mostů při vestavbě zvukově technicky zkoušeno volitelně upravitelné zkracováním (možnost oboustranně oříznout) bez napětí, celoplošné uložení betonových, kamenných, dřevěných stupnic Obsah Uspořádání v konstrukci Materiál / Rozměry / Výhody Montážní návod

32 Schöck Tronsole typ R Uspořádání v konstrukci elastická spára okrajový pásek maltové lože Schöck Tronsole typ R 5 30/40 elastická spára 3 elastická spára okrajový pásek R Zabudování prvku Schöck Tronsole typ R Kročejová neprůzvučnost 1) míra změny kročejové neprůzvučnosti L* w = 15 db C L n,w,r 46 db Protipožární ochrana třída materiálu B 2 dle DIN 4102 malá tloušťka materiálu pro úzké spáry izolační pásky Schöck Tronsole typ R dva lepicí proužky k nalepení izolačních pásků pásku nalepit na stykové spáry Izolační pásky Schöck Tronsole typ R 1) IBP zkušební zpráva Nr P-BA Fraunhofer - institut stavební fyziky Stuttgart 28

33 Schöck Tronsole typ R Uspořádání v konstrukci SCHÖCK TRONSOLE Schöck Tronsole typ R omítka 30/40 pružná spára maltové lože (celoplošně) soklová dlaždice pružná spára 3 stěna 5 rameno Příčný řez ramenem: Schöck Tronsole typ R R Schöck Tronsole typ R Schöck Tronsole typ R před osazením obkladu soklu 29

34 Schöck Tronsole typ R Materiál / Rozměry / Výhody Schöck Tronsole typ R 3 R 4 (pro tloušťku sch. desky 3 cm) (pro tloušťku sch. desky 4 cm) materiál tloušťka 5 mm izolační rohož šířka 1,50 m měkká pryž délka 10 m / 35 m (neobsahuje FCKW, tloušťka 3 mm 3 mm HFKW a HFCKW) izolační pásek šířka 75 mm 85 mm délka 30 m 30 m Izolační pásek přilepit lepicími proužky ke stupnicové desce Izolační rohož z PE měkké pryže 3 R tloušťka stupnicové desky 30/ PE izolační pásek k oddělení hran stupnicových desek Stupnicová deska z přírodního kamene nebo betonový prefabrikát Rozměry: Schöck Tronsole typ R Výhody Jednoduchá a rychlá montáž Při pokládání podstupnice a soklových dlaždic se nemusí klínovat Odpadají dodatečné okrajové izolační pásky a izolace hran omítek Vlastnosti materiálu garantují účinné spojení s maltovým ložem Umožňuje beznapěťové plnoplošné pokládání schodišťových stupnic z betonu, přírodního kamene nebo dřeva Minimální riziko hlukových mostů, protože poslední profese provádí opatření proti kročejovému hluku Dodatečná kontrola na kročejový hluk a hlukové mosty je možná 30

35 Schöck Tronsole typ R Montážní návod 1 Nanesení lepidla - Tři "housenky" lepícího materiálu nanášet na spodní stranu stupnice viz. návod pro zpracovatele. 1 spodní strana stupnice SCHÖCK TRONSOLE - K přilepení Schöck Tronsole typ R na stupnici doporučujeme PU-lepidlo Sikaflex-11 FC, které je k dostání u Schöck - Wittek s.r.o. 1 balení (400 ml) vystačí cca na 4 stupnice 50 přední strana stupnice vzít v úvahu 5 cm přesah 2 Oříznutí rohože - Desku položit na izolační rohož a vyříznout. Pozor! Stranu s otevřenými póry směrem dolů, k dobrému přilnutí na maltovém loži. 2 lícová strana stupnice R 3 Přiložit izolační pásek - Stupnici uložit na pracovní plochu s přesahem a nalepit izolační pásky. 3 - Stáhnout ochrannou folii z lepících pásek. Izolační pásky nasadit a pevně nalepit na spodní hranu izolační rohože. - Stáhnout ochrannou folii z lepících pásek a olepit styčné spáry. lícová strana stupnice pracovní plocha - Pásky nalepit pevně na čelní stranu stupnice (v oblasti soklových dlaždic a podstupnic). - Izolační pásky v oblasti rohu naříznout. 4 zde odřezat 4 Izolační pásek přeložit a nalepit - Provést šikmý řez. lícová strana - Nahoře přečnívající pásek přeložit a nalepit. 31

36 Schöck Tronsole typ R Montážní návod 5 Položení desek - Stupnice celoplošně osadit na maltové lože. Pro dostatečné spojení s prvkem Schöck Tronsole typ R je třeba aby byla malta co nejvlhčí. - Podstupnici provést obvyklým způsobem. - Provést obklad soklu. Dilataci mezi obkladem soklu a stupnicí vytvoří izolační pásek. - Mezi obkladem soklu a čelem stupnice vytvořit rovněž 3 mm širokou spáru. - Přesah rohože na spodní i vrchní straně ve spáře odříznout. - Postranní přesahy u zrcadla ostřihnout až po provedení omítky. - Spáry elasticky vytmelit. 5 U posledního stupně oříznout 10 mm pod horní hranou stupnice stupnice R Důležité: Při všech pracích je nutno dbát na to, aby nevznikly akustické mosty. Pokyny pro zpracovatele - K přilepení Schöck Tronsole typ R na stupnici doporučujeme PU-lepidlo Sikaflex-11 FC, které je k dostání u Schöck - Wittek s.r.o. 1 balení (400 ml) vystačí cca na 4 stupnice - Při použití alternativních lepidel je třeba dbát na to aby se vyloučilo zabarvení citlivých desek. - Při lepení Schöck Tronsole typ R by měly být stupnice suché a bez prachu. 32

37 Schöck Tronsole typ QW SCHÖCK TRONSOLE Prvek pro přerušení kročejového hluku mezi schodišťovým ramenem a schodišťovou zdí Schöck Tronsole typ QW NOVINKA! Nyní ve více variantách schodišťové rameno prefabrikát točitého ramene schodišťová stěna zdivo nebo beton QW přenáší velkou posouvající sílu vysoká jistota projektování: typově zkoušeno, technicky protihlukově zkoušeno, protipožárově zkoušeno trvanlivost, stabilita: trn QW z nerezi (nebo žárově pozinkované oceli) znovu použitelnost montážních dílů: jednoduchá a bezpečná vestavba ve výrobně prefabrikátů vysoká izolace kročejového hluku Obsah Uspořádání v konstrukci / Popis prvku Varianty Uspořádání prvků Dimenzační tabulka / Rozměry Přídavná stavební výztuž Přídavná stavební výztuž / Materiál Montážní návod pro prefabrikaci Montážní návod pro monolitické schodiště Systém ochrany proti hluku Schöck Tronsole typ QW

38 Schöck Tronsole typ QW Uspořádání v konstrukci / Popis prvku soklová dlaždice Schöck Spárová deska typ PL okrajový pásek elastická spára protipožární manžeta (volitelně) Schöck Tronsole typ QW zvukově izolační stěnové pouzdro 6) pouzdro trnu 5) 40 schodišťové rameno 120/ ocelová deska pro rozložení tlaku pravoúhlý dutý profil z nerezi nebo pozinkovaný QW PUR Elastomerové ložisko Schöck Tronsole typ QW zvukově izolační stěnové pouzdro 6) stěna vyhnout se akustickým mostům pravoúhlý dutý profil z nerezi materiál č nebo pozinkovaný Typ zkoušky 1) Kročejová neprůzvučnost 2) míra změny kročejové neprůzvučnosti L* w = 27 db C L n,w,r 39 db Vzduchová neprůzvučnost 3) namá vliv na vzduchovou neprůzvučnost stěny Protipožární ochrana 4) třída protipožární odolnosti F 90 volitelně k dostání protipožární manžeta Ochrana proti korozi výstužné pruty z nerezové oceli materiál č , nebo stavební oceli S 355 J0, žárově zinkované ocelová deska pro rozložení tlaku vysoce kvalitní PUR Elastomerové ložisko (charakteristika viz str. 96) pouzdro trnu pro zabudování do prefabrikátu mezipodesty 5) Možné uspořádání Schöck Tronsole typ QW FT 1) zpráva typové zkoušky Nr. L , zemský živnostenský úřad Baden-Württemberk 2) IBP zpráva o zkoušce Nr P 324/94, ITA Wiesbaden 3) posudek na vzduchovou neprůzvučnost podle DIN 52210, Nr. L P18, ITA Wiesbaden 4) posudek o protipožární ochraně Nr. 045/99 Nau- (3957/9579), MPA Braunschweig 5) u monolitického provedení schodiště nemusí být použito pouzdro trnu 6) u monolitického provedení stěny je možno použít ochranné plechové stěnové pouzdro s přírubou 34

39 Schöck Tronsole typ QW Varianty SCHÖCK TRONSOLE Schodiště zhotovené na stavbě Stěna vyzděná Stěna monolitická zvukově izolační stěnové pouzdro zvukově izolační stěnové pouzdro pravoúhlý dutý profil z nerezi nebo pozinkovaný pravoúhlý dutý profil z nerezi nebo pozinkovaný ochranné stěnové pouzdro s přírubou Schöck Tronsole typ QW-A2-W / QW-Z-W: u monolitického provedení schodiště nemusí být použito pouzdro trnu. Schodiště prefabrikované Schöck Tronsole typ QW-A2-WN / QW-Z-WN: u monolitického provedení schodiště nemusí být použito pouzdro trnu. Stěnové pouzdro je opatřeno ochranným plechovým stěnovým pouzdrem s přírubou. zvukově izolační stěnové pouzdro pravoúhlý dutý profil z nerezi nebo pozinkovaný zvukově izolační stěnové pouzdro pravoúhlý dutý profil z nerezi nebo pozinkovaný QW pouzdro trnu pro zabudování do prefabrikátu mezipodesty pouzdro trnu s přírubou pro zabudování do formy prefabrikátu Schöck Tronsole typ QW-A2-W-L / QW-Z-W-L: standardní varianta pro přípravu prefabrikátů. Pouzdro trnu se používá s montážním elementem nebo montážní kostkou v bednění nebo formě prefabrikátu. Schöck Tronsole typ QW-A2-W-LN / QW-Z-W-LN: plechové pouzdro trnu je opatřeno přírubou k přibití na bednění nebo formu prefabrikátu. Schöck Tronsole typ Použití Pouzdro trnu Trn QW Stěnové pouzdro Nové značení Předchozí značení Pouzdro trnu Pouzdro trnu s přírubou Pravoúhlý dutý profil z nerezi Pravoúhlý dutý profil pozinkovaný Stěnové pouzdro Ochranné stěnové pouzdro s přírubou QW-A2-W-L QW-A2-W-LN QW-Z-W-L QW-Z-W-LN (QW nerez FT) (QW nerez FT NL) (QW pozink FT) (QW pozink FT NL) Prefa QW-A2-W (QW nerez OB M) QW-A2-WN (QW nerez OB B) QW-Z-W (QW pozink OB M) Monolit QW-Z-WN (QW pozink OB B) 35

40 Schöck Tronsole typ QW Uspořádání prvků oddělení Schöck Spárovou deskou PL alternativní umístění prvků zvukově-izolační uložení s Schöck Tronsole typ F Schöck Tronsole typ QW hlavní podesta (plovoucí mazanina) 200 QW oddělení Schöck Spárovou deskou PL Půdorys: možné uspořádání Schöck Tronsole typ QW alternativní umístění prvků 200 "patní" uložení "temenní" uložení osa výztuže Schema: uspořádání prvků Schöck Tronsole typ QW - "temenní" uložení mezi výztuží desky 60 osa výztuže Schema: uspořádání prvků Schöck Tronsole typ QW - "patní" uložení mezi výztuží desky 60 Schema: uspořádání prvků Schöck Tronsole typ QW nad výztuží desky Možné uspořádání prvků Schöck Tronsole typ QW 36 osa výztuže 120 alternativní umístění prvků "patní" uložení "temenní" uložení "patní" uložení "temenní" uložení

41 Schöck Tronsole typ QW Dimenzační tabulka / Rozměry SCHÖCK TRONSOLE šířka spáry přípustná smyková síla [mm] [kn/prvek] skladebné prvky délka šířka výška Schöck Tronsole typ QW [mm] [mm] [mm] pravoúhlý dutý profil - trn QW (t = 4 mm) při měření je třeba dbát na stavební tolerance resp. šířku spár - mezihodnoty smykových sil se mohou lineárně interpolovat - přípustná smyková síla může být při uspořádání 2 prvků Schöck Tronsole typ QW při dodržení minimálního odstupu 130 mm + 2d zdvojit. (d = tloušťka schod. desky) pouzdro trnu stěnové pouzdro (chrání proti kroč. hluku) protipožární tloušťka: manžeta při šířce spár 30 mm je třeba použít 2 manžety Dovolené hodnoty vnitřních sil jsou vypočteny podle DIN, to znamená z normových hodnot zatížení. pouzdro trnu pravoúhlý dutý profil - trn QW 66 x 40 x 4 stěnové pouzdro l= QW Řez: Schöck Tronsole typ QW ocelová deska pro rozložení tlaku PUR Elastomerové ložisko 120 x 110 x 10 Řez: Schöck Tronsole typ QW pouzdro trnu pravoúhlý dutý profil - trn QW stěnové pouzdro 66 x 40 x 4 l=330 flexibilní materiál Pohled shora: Schöck Tronsole typ QW Protipožární manžeta Schöck Tronsole typ QW 37

42 Schöck Tronsole typ QW Přídavná stavební výztuž Zabudování prvku Schöck Tronsole Pohled: "temenní" uložení typ QW mezi výztuž desky Pohled: "patní" uložení Pos. 3 Pos. 1 Pos Pos. 4a Pos. 3 Pos Pos. 4a Pos. 2 Pos. 1 Pos ,75 d eff ** 20* ,5 d eff ** 0,75 d eff ** 0,5 d eff ** 0,75 d eff ** 20* Řez: "temenní" uložení Řez: "patní" uložení 0,5 d eff ** 0,5 d eff ** 0,75 d eff ** QW Pos Pos. 4a 35 20* Pos Pos Pos Pos. 4a 35 20* 60 Pos Pos. 3 *) při F 90 je třeba dodržet požadavky krytí betonem 35 mm dle DIN 4102 **) d eff viz str. 39 Zabudování prvku Schöck Tronsole typ QW nad výztuž desky Pohled: Řez: 60 Pos Pos. 3 Pos Pos. 4b Pos * 0,75 d eff ** ,5 d eff ** 2 P 8 (konstruktiv) 20* 120 0,75 d eff ** 0,5 d eff ** *) při F 90 je třeba dodržet požadavky krytí betonem 35 mm dle DIN 4102 **) d eff viz str

43 h Schöck Tronsole typ QW Přídavná stavební výztuž SCHÖCK TRONSOLE Pos. 1: Smyčka* P 10/P 12 Pos. 2: Třmínek P 8/P 10/P pro P pro P 12 *) konce prutů jsou v odpovídajícím směru vůči schodišťovým deskám ohnuty o 15 nahoru / dolů. 100 Pos. 3: Třmínek P 6/P 8/P 10 b = 1,5 d eff l b, net Prut P l b,net [mm] [mm] C20/25 C30/ Tloušťka desky h [mm] vytrhávací kužel b 1) [mm] b 1) [mm] F Pos. 4a : Příložka P 6/P 8/P 10/P 12 Pos. 4b : Příložka P 6/P 8/P 10/P 12 QW l b, net b = 1,5 d eff 65 vytrhávací kužel l b, net b = 1,5 d eff 130 b = 1,5 d eff l b, net vytrhávací kužel vytrhávací kužel l b, net 65 Zjištění efektivní užitné statické výšky vytrhávací kužel d eff vytrhávací kužel h d eff 1 F 0: d eff = h 2 c nom PPos4 2 PPos1 F 90: d 1 eff = h c nom,o c nom,u PPos4 2 PPos1 1) Pro krytí betonem c nom = 20 mm resp. u požární odolnosti F 90 (krytí spodní výztuže 35 mm - viz také strana 38) 39

44 Schöck Tronsole typ QW Přídavná stavební výztuž / Materiál výztuž na stavbě druh výztuže místo zabudování pozice při působení smykové síly 3) závěsná výztuž 11 kn 14 kn 17 kn 21 kn 24 kn přední část pouzdra 1 1) 1 P 10 2 P 10 zadní část pouzdra 2 2) 1 P 8 1 P 10 výztuž na propíchnutí kolmo ke schodišťové desce rovnoběžně se 2) 4a schodišťovou deskou 3 2) 2 P 8 4 P 8 1 P 10 2 P 10 3 P 10 1) pozice 1 musí objímat spodní výztuž schodišťové desky 2) u pozice 4a může být započítána horní výztuž schodišťové desky. Zde je horní podélná výztuž ohnutá na kraji dle pozice 4a - 3) minimální kvalita betonu C 30/37 (B 35) Materiál Rameno schodiště: beton C 30/37 (B 35), BSt 500 Stěna zdivo minimálně SFK 12/MG lla nebo beton minimálně C 20/25 (B 25) Pouzdro trnu: nerezová ocel, materiál č S 355, nebo stavební ocel S 355 J0 žárově pozinkovaná 40

45 Schöck Tronsole typ QW Montážní návod pro prefabrikaci SCHÖCK TRONSOLE 1 Instalace pouzdra trnu Použití montážního elementu Označit na stěnu bednění v místě zabudování pouzdra a v odpovídajícím místě provrtat (vrtání P 12). Pouzdro nasunout na montážní element (znovu použitelný) a upevnit pomocí napínacího šroubu a distančních prvků. Je možné použít montážní elementy, při 5-40 mm tloušťce bednění (obr. 1a). Aby se zabránilo otáčení objímky při betonáži, může se vysunout fixační výstupek asi 5 mm. Bednění se v odpovídajícím místě opatří otvorem P 6 mm (obr. 1b). Položit postranní výztuž a výztuž desek ramene (mezipodesty) schodiště. Brát v úvahu potřebné krytí betonem (při třídě F 90 - krytí výztuže na stavbě 35 mm). Rameno vybetonovat v kvalitě C 30/37 (B 35), beton pečlivě zhutnit obzvláště v místě spojení s Schöck Tronsole typ QW. 1a pouzdro trnu 1b montážní element bednění fixační výstupek fixační výstupek P 6 (vysunovací) 0-5 P 12 napínací šroub 24 utahovací matice Před odbedněním povolit a vyndat šroub. Potom odbednit. Odstranit montážní prvek z pouzdra a použít pro další schodišťové rameno. Vestavba montážní kostky Označit na stěnu bednění v místě zabudování pouzdra Schöck Tronsole typ QW a přibít montážní kostku (obr. 1c). Pouzdro nasunout na kostku (znovu použitelný prvek). Výztuž uložit a potom betonovat. Schodišťové rameno odbednit a z bednění uvolnit montážní kostku. 2 Použití pouzdra trnu s přírubou Plechové pouzdro trnu s přírubou přiložit do požadované pozice na bednění, nebo formě prefabrikátu a přibít hřebíky přírubu (obr. 2). 1c 2 bednění montážní kostka pouzdro trnu bednění Před transportem ramen na stavbu přiložit Schöck Tronsole typ QW popřípadě protipožární manžety. pouzdro trnu s přírubou Důležité: Při všech pracích na stavbě je třeba dbát na to, aby nevznikaly akustické mosty. 41

46 Schöck Tronsole typ QW Montážní návod pro prefabrikaci 3 Montáž na stavbě 3a Na stavbě je třeba v zamýšleném místě vložení prvku Schöck Tronsole typ QW při vyzdívání respektive betonování stěny schodiště nechat dostatečně velký montážní otvor ve stěně (cca 25 cm x 25 cm). Pro úložné plochy Schöck Tronsole typ QW provést rovné celoplošné uložení na maltové lože nebo plný blok. Při montáži schodišťových ramen, nasunout Schöck Tronsole typ QW do pouzdra skrz otvor ve zdi. Pozor! Je třeba osadit stěnové pouzdro stranou označenou OBEN nahoru. schodišťové rameno procházející otvor ve stěně protipožární manžeta (dle F 90) vodorovné celoplošné uložení (maltové lože) QW Provedení při F 90 Protipožární manžetu nasunout na trn Schöck Tronsole typ QW. 3b Schodišťové rameno opatrně osadit a vyrektifikovat. Přední hrana stěnového pouzdra musí přiléhat přesně v rovině k přední hraně uložení. V případě potřeby výškového vyrovnání využít vyrovnávací ocelové desky. Stěnové pouzdro musí být plně položeno na ocelových deskách. protipožární manžeta (dle F 90) Otvor ve stěně plně vyzdít nebo vybetonovat. Přitom nesmí vzniknout žádné spojení se schodišťovým ramenem resp. s trnem. Důležité: Při všech pracích na stavbě je třeba dbát na to, aby nevznikaly akustické mosty. přední hrana stěnového pouzdra přiléhá v rovině na přední hranu uložení 42

47 Schöck Tronsole typ QW Montážní návod pro monolitické schodiště SCHÖCK TRONSOLE 1 Instalace stěnového pouzdra Zabudování do zděné stěny Zazdít stěnové pouzdro do požadované pozice ve zdivu (obr 1a). Pozor! Je třeba osadit stěnové pouzdro stranou označenou OBEN nahoru. 1a Zabudování v monolitické stěně Ochranné stěnové pouzdro s přírubou přiložit do požadované pozice na bednění a přibít hřebíky přírubu (obr 1b). 1b Po odbednění stěny uložit stěnové pouzdro do připraveného otvoru. Pozor! Je třeba osadit stěnové pouzdro stranou označenou OBEN nahoru. QW 2 Zabudování ve schodišti Připravit bednění schodiště 2 Pravoúhlý dutý profil trn QW vsunout do stěnového pouzdra ve stěně (obr 2). Při provedení F90 nasadit protipožární manžetu. Vložený trn QW a celý obvod schodiště pečlivě olemovat Schöck Spárovou deskou PL (obr 3). Abyste se vyhnuli akustickým mostům, všechna styková místa pečlivě přelepte lepící páskou. Provést výztuž schodiště včetně předepsané přídavné stavební výztuže. 3 Schodiště zabetonovat. Důležité: Při všech pracích na stavbě je třeba dbát na to, aby nevznikaly akustické mosty. 43
