Regulovatelný síťový adaptér NT 255
|
|
- Natálie Holubová
- před 8 lety
- Počet zobrazení:
Transkript
1 Regulovatelný síťový adaptér NT 255 Objednací číslo: Použití: Profesionální laboratorní síťový adaptér - pro: - dílny, školy - laboratoře, radioamatéry - počítače 100 % stabilita napětí Technická data: Výstup: 1 30 V stejnosměrně Omezení proudu regulovatelné od: 0,1 ma 6,5 A Zbytkový zvlnění: 0,1 mv 3- násobná regulace: proud napětí jemně napětí - odolnost proti zkratu, vf odolnost - LED- zobrazení provozního režimu Vstup: transformátor 28 Voltů, 6,5 Ampér Vhodný Diamant transformátor: T 603 Deska plošných spojů: 110 x 110 mm Diamat-Electronic Made in Germany Důležitá upozornění Nejprve přečíst, potom pájet A) Před montáží si důkladně přečtěte návod k použití. B) Rozdělte si všechny součástky podle kusovníku C) Deska plošných spojí se osazuje pomocí natištěného schématu osazení a kusovníku. D) Osazení: Při osazování se musí dbát na správnou polaritu a montáž diod, elektrolytických kondenzátorů, LEDek, tranzistorů, tyristorů, integrovaných obvodů atd. Vzdálenost součástek od desky plošných spojů by se měla pohybovat v rozmezí cca. 1-1,5 mm, u tranzistorů apod. by tato vzdálenost měla být cca. 4 5 mm. 1
2 E) Pájení: K pájení používejte pouze cín (SN60) pro elektroniku. Jiný cín způsobuje zkraty a plazivé proudy! Nepoužívejte pájecí tuk! Pájedlo by mělo vykazovat výkon cca. 20 W, např. Diamant-Electronicpájedlo SL Hrot pájedla musí být čistý a dobře pocínovaný. F) Postup pří pájení: Hrot pájedla musí současně a rovnoměrně ohřívat místo na desce plošného spoje a konec vývodu pájené součástky. Nyní přidejte trochu cínu na pájené místo. Poté, co se cín rozteče a dobře se rozprostře na pájeném místě, opatrně odejměte pájedlo. Aby se zamezilo poškození pájených součástek, neměla by doba pájení přesáhnout 4-5 sekund. Nakonec se uštípne zbytek drátu těsně nad pájeným místem. K tomuto účelu je vhodný nástroj Diamant-postraní řezač typ WZ 1 nebo WZ 2 / speciálně tvrzený. G) Studené spoje vznikají použitím špatného cínu, nečistým pájením nebo pohybem pájených dílů při pájení. H) U obvodů, které jsou provozovány se síťovým napětím, je třeba dbát zvýšené opatrnosti! Takovéto obvody se smějí uvést do provozu teprve poté, co jejich kryt odpovídá bezpečnostním předpisům a zaručuje bezpečný provoz. S konkrétními dotazy ohledně bezpečnosti se obraťte na specializovaný obchod. Za následné škody neneseme odpovědnost. špatně příklad pájení dobře Kusovník síťového dílu NT 255: PR deska plošného spoje 1x R 1 odpor 8,2 kω šedá červená - červená R 2 odpor 4,7 kω žlutá - fialová - červená R 3 odpor 1,5 kω hnědá - zelená - červená R 4 odpor 75 Ω fialová zelená - černá R 5 odpor 620 Ω modrá červená - hnědá R 5 upozornění : u rezistorů s 2 % tolerancí: modrá červená černá černá hnědá červená R 6 odpor 330 Ω oranžová oranžová - hnědá R 7 odpor 240 Ω červená žlutá hnědá (R 7 s 2% tolerancí: červená žlutá černá černá hnědá) R 8 odpor 240 Ω červená žlutá hnědá R 9 odpor 82 Ω šedá červená - černá R 10 odpor 0,15 Ω 0-R 15-5 Wattů 10 % R 11 odpor 0,15 Ω 0-R 15-5 Wattů 10 % R 12 odpor 0,15 Ω 0-R 15-5 Wattů 10 % R 13 odpor 0,15 Ω 0-R 15-5 Wattů 10 % R 14 potenciometr 470 Ω R 15 potenciometr 10 kω R 16 odpor 1,8 kω hnědá šedá červená /= 0,33 0,5 W/ R 17 potenciometr 470 Ω L 1 feritová širokopásmová vf tlumivka L 2 feritová širokopásmová vf tlumivka C 1 elektrolytický kondenzátor 4700 µf / 40 V stejnosměrné C 2 elektrolytický kondenzátor 4700 µf / 40 V stejnosměrné.. nebo náhrada za C1 a C2: C µf/40 V stejnosměrné C 3 styroflexový kondenzátor 560 pf 2
3 C 4 elektrolytický kondenzátor 2,2 µf / 40 V stejnosměrné C 5 keramický kondenzátor 1 nf / 1000 pf T 1 tranzistor BD 244 / nebo podobný T 2 tranzistor 2 N 3771 / nebo podobný T 3 tranzistor 2 N 3771 / nebo podobný IC 1 integrovaný obvod ua 723 / nebo podobný D 1 výkonová dioda P 600B / nebo podobná D 2 výkonová dioda P 600B / nebo podobná D 3 výkonová dioda P 600B / nebo podobná D 4 výkonová dioda P 600B / nebo podobná D 5 LED zobrazovač 6 pájecí vývody 1,3 mm 6 pasující pouzdro pájecích vývodů 1,3 mm 4 plochý konektor 6,3 mm / nožové kontakty Faston 4 pasující samička k plochému konektoru 6,3 mm. Před montáží si všimněte upozornění na následujících stranách a na straně 2. 1.) Tranzistor T2 / T3 výkonové tranzistory: Montují se na výkonový chladič (cca. 1 1,5 K/W) pomocí pasty vodící teplo, slídové podložky a izolačních zdířek. Připojení dle obrázku: Tranzistor 2 N 3771 (nebo podobný) E = emitor B = báze C = kolektor (na pouzdře) Vývody E B C nesmí být zaměněny. Došlo by k zničení tranzistoru. Proto Vás prosíme o respektování značení vývodů na desce plošných spojů pro T1 T2 T3. Jak již bylo uvedeno, tranzistory T2 T3 se montují externě na chladič (není součástí dodávky). Propojení desky plošných spojů s výkonovými tranzistory: použijte dostatečně ohebné lanko s průřezem cca. 2-2,5 mm 2 a dostatečnou izolací. Pro propojení báze tranzistorů T2 a T3 můžete použít lanko o průřezu cca. 0,75 mm 2. Pro emitor a kolektor použijte lanko o průřezu cca. 2-2,5 mm 2! Důležité: Lanka použitá k propojení desky plošných spojů s výkonovými tranzistory musejí mít 100 % stejnou délku, aby při vyšším zatížení nedošlo k nerovnoměrnému rozložení teploty. Síťový transformátor: (Diamant T 603) Diamant T Voltů s 14 V odbočkou. Zatížitelnost: 6,5 A / provedení VDE 0551 Doporučujeme použít síťový transformátor s odbočkou!!! Podstatně se tím sníží tepelné zatížení tranzistorů T2 a T3. Příklad: Normální transformátor 28 V. Předpokládejme, že je potřeba 12 V stejnosměrných při 3 A. Obvod a zejména výkonové tranzistory musí přeměnit 16V / 3A v nevyužitelnou a nepotřebnou tepelnou energii. To tranzistory T2 a T3 zrovna nepotěší! Příklad II: Síťový transformátor 28 V s odbočkou 14 V.. je rovněž zapotřebí 12 V stejnosměrných při 3 A. Jednoduchým přepínačem se výstup přepne na odbočku 14 V a rozdíl k potřebnému napětí 12 V / 3A je již pouze 2V / 3A. Tranzistory z toho mají velikou radost, což se projeví v jejich dlouhé životnosti! Prosíme dbejte při použití normálního síťového transformátoru na max. vstupní napětí NT 255, které nesmí překročit 28 V(max. 29,5V). Nepoužívejte 30 V transformátor. Došlo by k zničení obvodu. 3

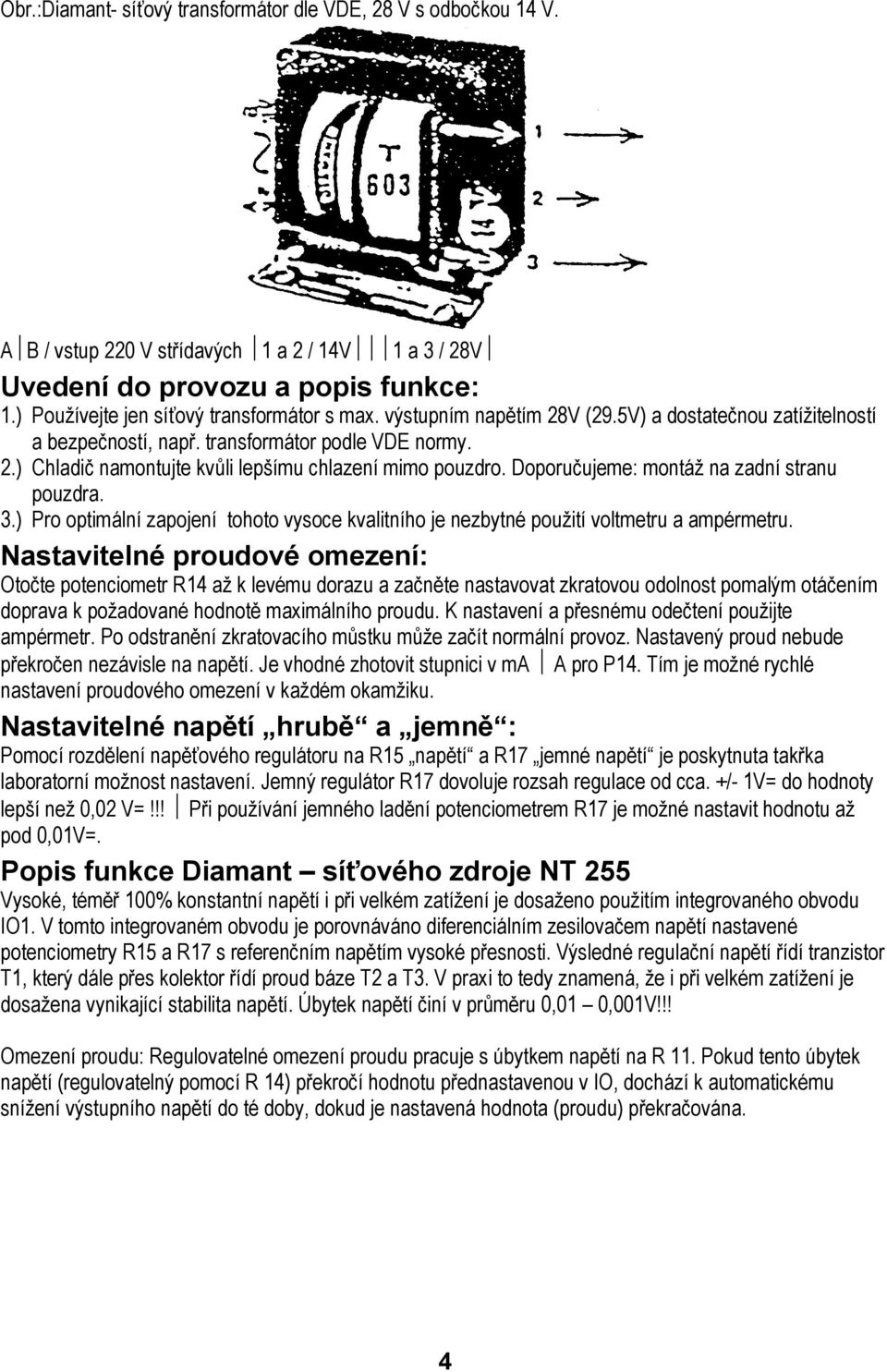

4 Obr.:Diamant- síťový transformátor dle VDE, 28 V s odbočkou 14 V. A B / vstup 220 V střídavých 1 a 2 / 14V 1 a 3 / 28V Uvedení do provozu a popis funkce: 1.) Používejte jen síťový transformátor s max. výstupním napětím 28V (29.5V) a dostatečnou zatížitelností a bezpečností, např. transformátor podle VDE normy. 2.) Chladič namontujte kvůli lepšímu chlazení mimo pouzdro. Doporučujeme: montáž na zadní stranu pouzdra. 3.) Pro optimální zapojení tohoto vysoce kvalitního je nezbytné použití voltmetru a ampérmetru. Nastavitelné proudové omezení: Otočte potenciometr R14 až k levému dorazu a začněte nastavovat zkratovou odolnost pomalým otáčením doprava k požadované hodnotě maximálního proudu. K nastavení a přesnému odečtení použijte ampérmetr. Po odstranění zkratovacího můstku může začít normální provoz. Nastavený proud nebude překročen nezávisle na napětí. Je vhodné zhotovit stupnici v ma A pro P14. Tím je možné rychlé nastavení proudového omezení v každém okamžiku. Nastavitelné napětí hrubě a jemně : Pomocí rozdělení napěťového regulátoru na R15 napětí a R17 jemné napětí je poskytnuta takřka laboratorní možnost nastavení. Jemný regulátor R17 dovoluje rozsah regulace od cca. +/- 1V= do hodnoty lepší než 0,02 V=!!! Při používání jemného ladění potenciometrem R17 je možné nastavit hodnotu až pod 0,01V=. Popis funkce Diamant síťového zdroje NT 255 Vysoké, téměř 100% konstantní napětí i při velkém zatížení je dosaženo použitím integrovaného obvodu IO1. V tomto integrovaném obvodu je porovnáváno diferenciálním zesilovačem napětí nastavené potenciometry R15 a R17 s referenčním napětím vysoké přesnosti. Výsledné regulační napětí řídí tranzistor T1, který dále přes kolektor řídí proud báze T2 a T3. V praxi to tedy znamená, že i při velkém zatížení je dosažena vynikající stabilita napětí. Úbytek napětí činí v průměru 0,01 0,001V!!! Omezení proudu: Regulovatelné omezení proudu pracuje s úbytkem napětí na R 11. Pokud tento úbytek napětí (regulovatelný pomocí R 14) překročí hodnotu přednastavenou v IO, dochází k automatickému snížení výstupního napětí do té doby, dokud je nastavená hodnota (proudu) překračována. 4
5 Elektrolytické kondenzátory C1 / C2 / C4 U těchto elektrolytických kondenzátorů je označen plus i mínus vývod, nebo jenom plus nebo mínus vývod. Proto prosím dávejte při osazování kondenzátorů pozor na schéma zapojení a na značení na desce plošných spojů. Integrovaný odvod IO 1 (IC 1) Integrovaný obvod má na pouzdře výřez, popř. značení. Při osazování desky plošných spojů dbejte na to, aby se výřez na integrovaném obvodu shodoval s označením na desce plošných spojů. Tento integrovaný obvod byl ze strany výrobce 100 % přezkoušen. Na poškození integrovaných obvodů vzniklé špatným zapojením se nevztahuje záruka. výřez Diody Při osazování těchto diod si všímejte katodového proužku (proužek značící katodu). Tento proužek je na desce plošných spojů vyznačen zřetelnou čárou. anoda katoda Schéma zapojení /R 14: regulovatelné omezení proudu/ R 15: regulátor napětí R 17: jemný regulátor napětí 5
6 Pohled ze strany součástek zapnuto zapnuto LABORATORNÍ SÍŤOVÝ ADAPTÉR vypnuto vypnuto proud napětí napětí jemně *T1 / BD 244 se osazuje tak, aby popis směřoval na T2. 6
7 Diamant síťový adaptér NT 255 kvalitní stavebnice /R 14: regulovatelné omezení proudu/ R 15: regulátor napětí Mezinárodní barevné značení R 17: jemný regulátor napětí Barva 1. proužek (1. Cifra) 2. proužek (2.cifra) 3. proužek (x) multiplikátor 4. proužek (tolerance) černá hnědá červená ±2% oranžová žlutá zelená modrá fialová šedá bílá zlatá x0.1 ±5% stříbrná x0.01 ±10% Změny vyhrazeny! 7
