1 VZ /K/ REALIZACE VÝKONOVÉ ČÁSTI NAPĚŤOVÉHO IGBT STŘÍDAČE Interní zpráva katedry K FEL ČVUT Praha Vypracoval: Petr Kadaník Aktualizováno:.. Jaroslav Hybner V této zprávě je stručně popsán počátek a současný stav realizace napěťového IGBT střídače. Je zde stručně uvedena jeho technická specifikace, blokový popis celého pracoviště a možnosti jeho využití. V závěru jsou naznačeny další směry, jimiž se hodlá K ve vztahu k měničové technice zabývat.

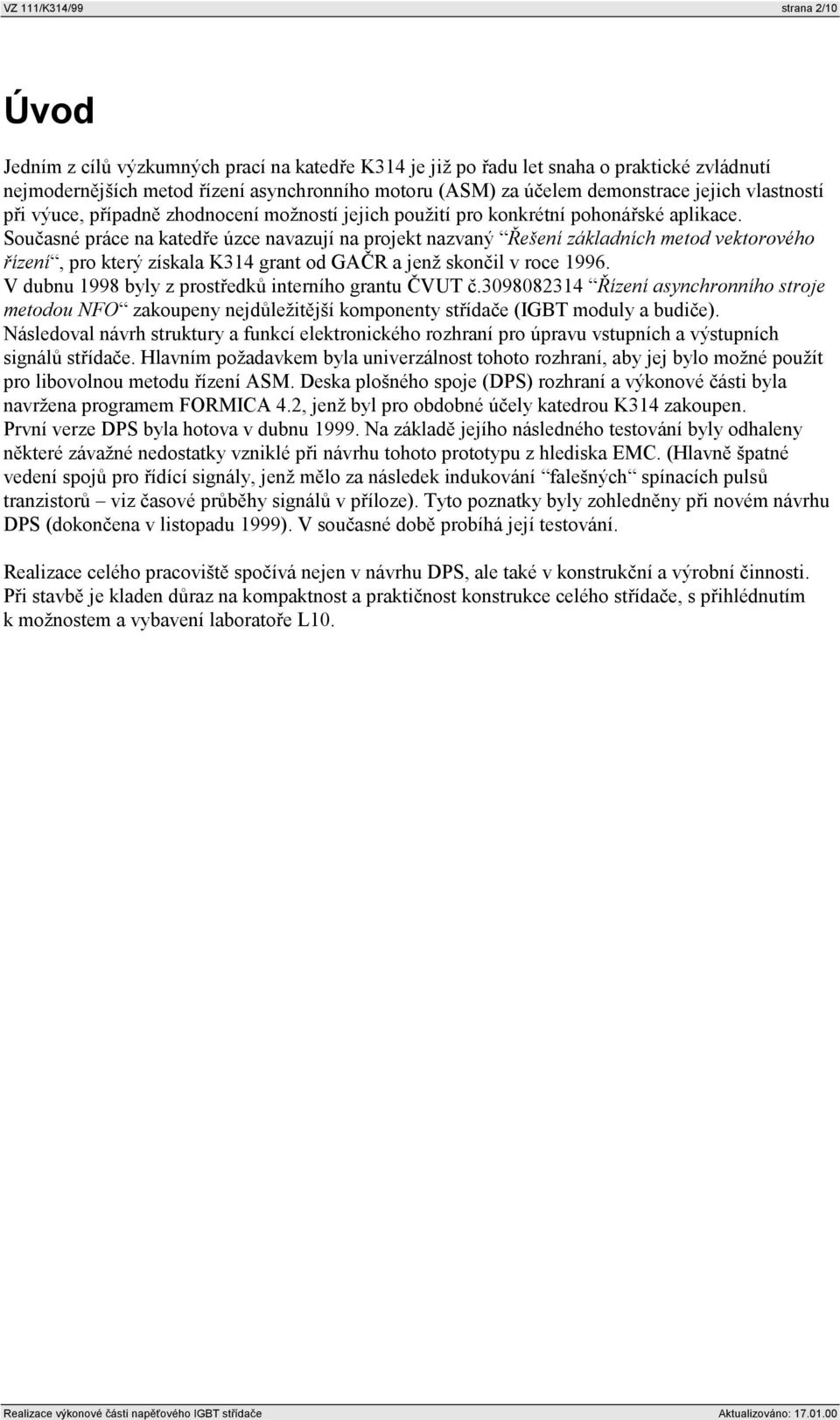

2 VZ /K/ strana /0 Úvod Jedním z cílů výzkumných prací na katedře K je již po řadu let snaha o praktické zvládnutí nejmodernějších metod řízení asynchronního motoru (AS) za účelem demonstrace jejich vlastností při výuce, případně zhodnocení možností jejich použití pro konkrétní pohonářské aplikace. Současné práce na katedře úzce navazují na projekt nazvaný Řešení základních metod vektorového řízení, pro který získala K grant od GAČR a jenž skončil v roce. V dubnu byly z prostředků interního grantu ČVUT č.00 Řízení asynchronního stroje metodou NFO zakoupeny nejdůležitější komponenty střídače (IGBT moduly a budiče). Následoval návrh struktury a funkcí elektronického rozhraní pro úpravu vstupních a výstupních signálů střídače. Hlavním požadavkem byla univerzálnost tohoto rozhraní, aby jej bylo možné použít pro libovolnou metodu řízení AS. Deska plošného spoje (DPS) rozhraní a výkonové části byla navržena programem FORICA., jenž byl pro obdobné účely katedrou K zakoupen. První verze DPS byla hotova v dubnu. Na základě jejího následného testování byly odhaleny některé závažné nedostatky vzniklé při návrhu tohoto prototypu z hlediska EC. (Hlavně špatné vedení spojů pro řídící signály, jenž mělo za následek indukování falešných spínacích pulsů tranzistorů viz časové průběhy signálů v příloze). Tyto poznatky byly zohledněny při novém návrhu DPS (dokončena v listopadu ). V současné době probíhá její testování. Realizace celého pracoviště spočívá nejen v návrhu DPS, ale také v konstrukční a výrobní činnosti. Při stavbě je kladen důraz na kompaktnost a praktičnost konstrukce celého střídače, s přihlédnutím k možnostem a vybavení laboratoře L0. Realizace výkonové části napěťového IGBT střídače Aktualizováno:.0.00

3 VZ /K/ strana /0 Popis navrhovaného pracoviště Při návrhu střídače jsme předpokládali, že bude využíván hlavně v laboratoři L0, kde je k dispozici regulovatelný zdroj stejnosměrného napětí. Z tohoto důvodu nebylo nutné realizovat vedle střídače i usměrňovač. Blokové schema navrhovaného pracoviště je zobrazeno na obr.. Obr.: Blokové schema navrhovaného pracoviště Z externího zdroje je tedy na svorky meziobvodu střídače přiváděno stejnosměrné napětí. Pomocná elektronika je napájena usměrněným napětím V, jenž je získáváno galvanicky odděleným zdrojem uvnitř přípravku ze sítě 0V. Nezbytnou součástí pracoviště je řídící procesorová deska, jenž provádí regulační a řídící algoritmy, zpracovává veličiny snímané čidly na desce rozhraní a produkuje vhodné signály pro spínání tranzistorů ve střídači. Procesorová deska (regulátor) komunikuje s PC prostřednictvím sériové linky. Blokové schema a konstrukční uspořádání střídače Jednotlivé komponenty střídače jsou instalovány uvnitř ocelové konstrukce ( akvária ). Vstupní a výstupní konektory jsou umístěny na čelní desce konstrukce a přímo na DPS rozhraní. Na obr. je vyobrazeno přibližné konstrukční uspořádání střídače. Realizace výkonové části napěťového IGBT střídače Aktualizováno:.0.00

4 VZ /K/ strana /0 Obr.: Blokové konstrukční schema střídače Technický popis komponent střídače Výkonový IGBT modul Celá výkonová část střídače je integrována v kompaktním bezpotenciálovém modulu, který obsahuje kompletní trojfázový můstek s IGBT tranzistory a zpětnými diodami. Označení modulu: Výrobce: Skiip AC0 SEIKRON Specifikace: Symbol Podmínka Hodnota U CEmax 00 V U GEmax ± 0 V I Cmax T chladič = /0 C 0/0 A pro t p < ms 0/0 A Další vlastnosti: odul se k chladiči připevňuje pomocí dvou šroubů. Výkonové i řídící pružinové kontakty vystupují z modulu. Pomocí stejných šroubů jako pro chladič lze tyto kontakty přitlačit k připravenému motivu plošného spoje s vyvedenými spoji pro výkonové a řídící signály. odul obsahuje teplotní čidlo (termistor). Obr.: IGBT modul Skiip AC0 Pozn.: Podrobná technická specifikace IGBT modulu (DataSheet) je uvedena v příloze této zprávy. Realizace výkonové části napěťového IGBT střídače Aktualizováno:.0.00

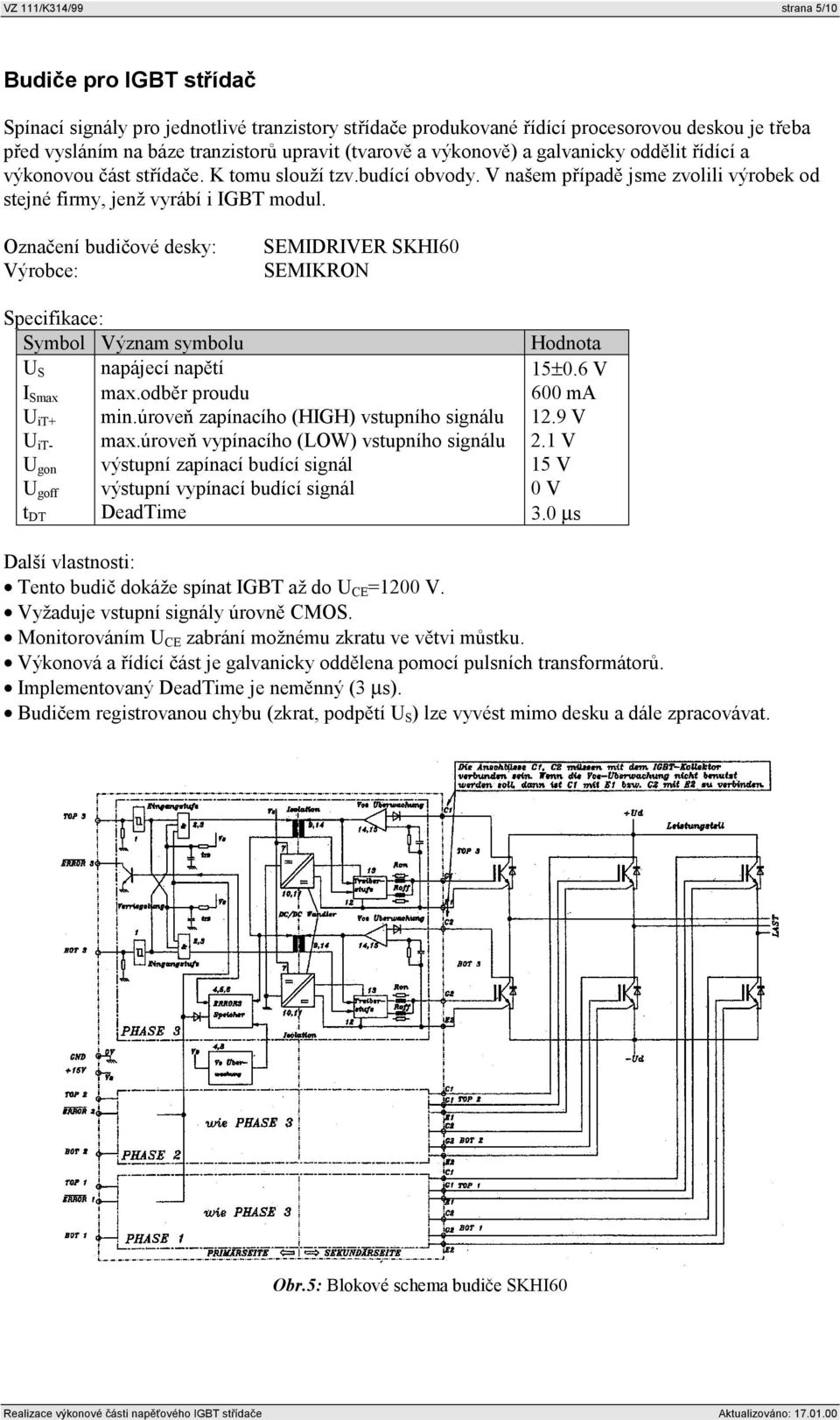

5 VZ /K/ strana /0 Budiče pro IGBT střídač Spínací signály pro jednotlivé tranzistory střídače produkované řídící procesorovou deskou je třeba před vysláním na báze tranzistorů upravit (tvarově a výkonově) a galvanicky oddělit řídící a výkonovou část střídače. K tomu slouží tzv.budící obvody. V našem případě jsme zvolili výrobek od stejné firmy, jenž vyrábí i IGBT modul. Označení budičové desky: Výrobce: SEIDRIVER SKHI0 SEIKRON Specifikace: Symbol Význam symbolu Hodnota U S napájecí napětí ±0. V I Smax max.odběr proudu 00 ma U it min.úroveň zapínacího (HIGH) vstupního signálu. V U it max.úroveň vypínacího (LOW) vstupního signálu. V U gon výstupní zapínací budící signál V U goff výstupní vypínací budící signál 0 V t DT DeadTime.0 µs Další vlastnosti: Tento budič dokáže spínat IGBT až do U CE =00 V. Vyžaduje vstupní signály úrovně COS. onitorováním U CE zabrání možnému zkratu ve větvi můstku. Výkonová a řídící část je galvanicky oddělena pomocí pulsních transformátorů. Implementovaný DeadTime je neměnný ( µs). Budičem registrovanou chybu (zkrat, podpětí U S ) lze vyvést mimo desku a dále zpracovávat. Obr.: Blokové schema budiče SKHI0 Realizace výkonové části napěťového IGBT střídače Aktualizováno:.0.00

6 VZ /K/ strana /0 Obr.: Náčrt DPS budiče SKHI0 Pozn.: Podrobná technická specifikace SKHI0 (DataSheet) je uvedena v příloze této zprávy. Rozhraní pro úpravu vstupních a výstupních signálů Základní vlastností realizovaného střídače má být jeho univerzálnost. ěl by být použitelný pro řízení AS různými, více, či méně sofistikovanými metodami. Proto bylo nezbytné, aby i elektronické rozhraní, jenž je mezičlánkem mezi řídící procesorovou deskou a budiči tranzistorů, splňovalo stejné nároky na univerzálnost. Podle funkcí lze rozhraní rozdělit do tří částí: Úprava, stabilizace a galvanické oddělení vstupního napětí pro napájení jednotlivých komponent rozhraní a budičové desky (obr.) DC PWR in D Fuse N00 DC (ext.zdroj) J R./W U V V R R./W./W 0/V V com T U S VI VO C C C C0 ADJ C000/V U L0 VI VO C C C 000/V C U V T C /0V Napájení: V DC deska budičů SKHI0 logika rozhraní (COS) DC/DC měniče TRACO V DC logika rozhraní (TTL) DC/DC měniče TRACO galvanicky oddělují napájecí napětí pro čidla proudu a napětí od země vstupního napájení. com V SIGNAL TA0 TEN TEN T SIGNAL Obr.: Schema pro úpravu napájecích napětí Realizace výkonové části napěťového IGBT střídače Aktualizováno:.0.00

7 VZ /K/ strana /0 Úprava úrovně vstupních řídících signálů (z řídícího procesoru) a zpracování chybových hlášek obvodu budiče IGBT (Obr.). Vhodným přepojením konektorů lze obvod přizpůsobit vstupním signálům s úrovní TTL nebo COS. Chyba zaregistrovaná obvodem budičů SKHI0 může být signalizována prostřednictvím LED diod, nebo ji lze vyvést mimo rozhraní a využít ji k ochranným či diagnostickým účelům. CN Digital PW Input 0 J J U I O I O I O 0 I O I O I O VCC VDD mode 0 E E E J Top E Bot Top E Bot Top E Bot I/O Skiip/Driver SKHI0 J Option TTL/COS Error OUT J 0 J Error Jumper R D k R k D D R k TTL/COS J R k R k Obr.: Schema pro úpravu vstupních signálů a zpracování signálů chyb Snímání napětí a proudů výkonové části střídače a úprava měřených signálů (obr.). T SIGNAL J J R 0k Gain x x x C C C T T SIGNAL Signal CN LTSI In In In Out Out Out LE VCC 0 LE 0k R0 R 0k U LAH Udc/Urt Idc/It Ust Urs Is Ir 0 Analog OUT J R R k J R LV Signal z LV J J UdNFO LTSII In In In Out Out Out VCC 0 LE U Ur Us R R R k HT LVP HT LVP LV T T Trim LE R LAH J R Ut Ur J DC DC R HT LVP HT LVP R0 Trim R Trim J R R LV Us HT R LTSIII In In In Out Out Out VCC 0 LE U Ut LVP HT LVP (Nemusi byt osazen) 0 LE R LAH Obr.: Schema pro snímání a úpravu napětí a proudů střídače Realizace výkonové části napěťového IGBT střídače Aktualizováno:.0.00

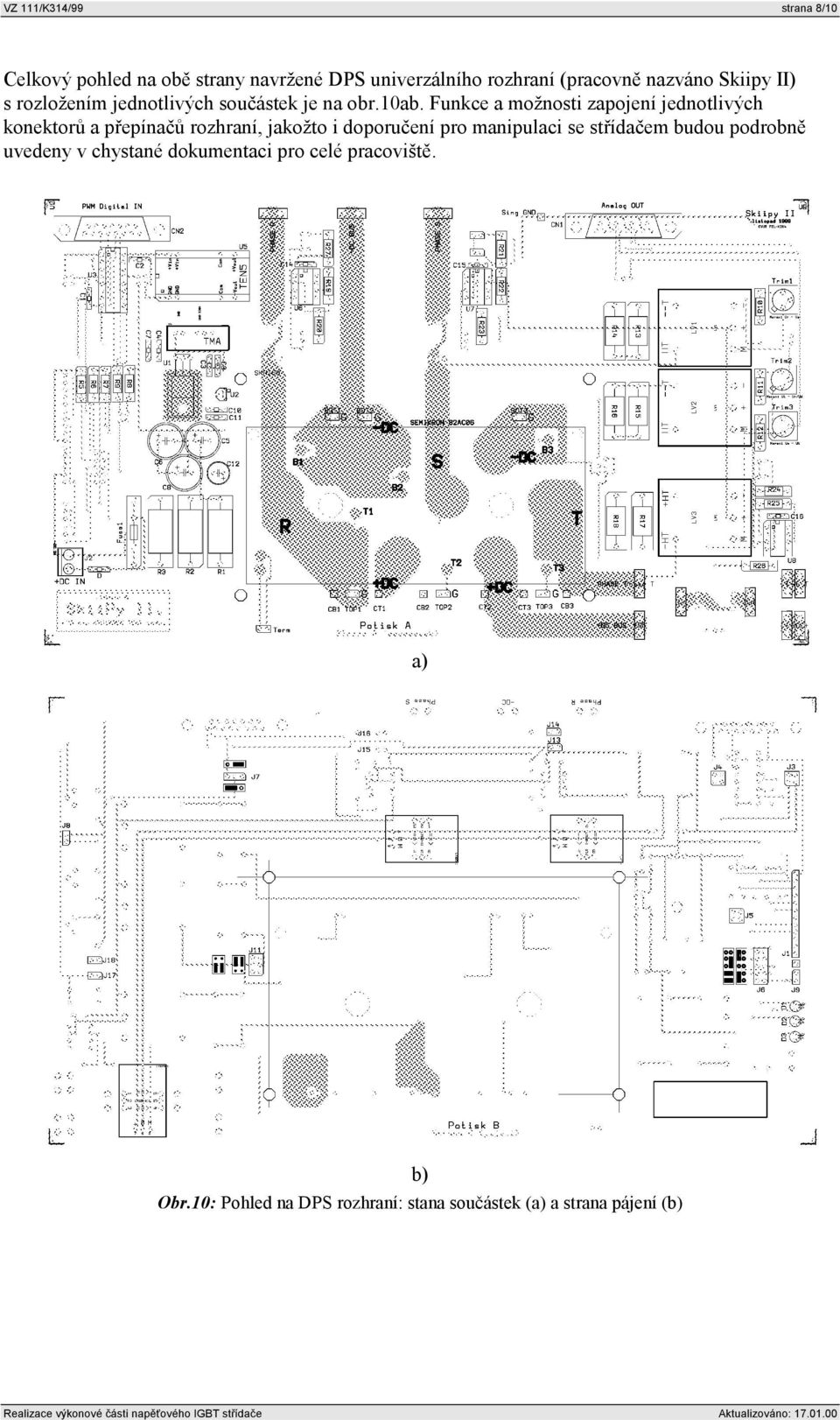

8 VZ /K/ strana /0 Celkový pohled na obě strany navržené DPS univerzálního rozhraní (pracovně nazváno Skiipy II) s rozložením jednotlivých součástek je na obr.0ab. Funkce a možnosti zapojení jednotlivých konektorů a přepínačů rozhraní, jakožto i doporučení pro manipulaci se střídačem budou podrobně uvedeny v chystané dokumentaci pro celé pracoviště. a) b) Obr.0: Pohled na DPS rozhraní: stana součástek (a) a strana pájení (b) Realizace výkonové části napěťového IGBT střídače Aktualizováno:.0.00

9 VZ /K/ strana /0 Ostatní části střídače Elektrolytický kondenzátor Slouží k filtraci a stabilizaci napětí ve stejnosměrném meziobvodu Parametry:.mF/00V, Al šroub.vývody Zdroj napětí pro napájení elektroniky Použili jsme transformátor 0V/V (.A). Jeho výstup je usměrněn a vyhlazen. Vstupní napájecí napětí rozhraní má tedy hodnotu asi V DC. Závěr Celé pracoviště, které je popsáno v této zprávě, bude využíváno především doktorandy katedry K. Je navrženo tak, aby umožnilo řízení AS různými metodami. Předpokládá se například realizace bezsenzorového řízení AS metodou přirozeného řízení (NFO) a pomocí Kalmanova filtru. Pokud střídač místo k AS připojíme k trojfázové síti, a budeme jej vhodně řídit, lze jej použít i jako aktivní filtr. V listopadu byly zakoupeny další výkonové IGBT moduly, tentokrát od firmy ISTUBISHI, které se od výrobků firmy SEIKRON liší tím, že v sobě integrují kromě výkonové části i budiče pro jednotlivé tranzistory. Perspektivně by tudíž měly být v laboratoři L0 k dispozici čtyři samostatné střídače, využitelné jak pro výuku, tak pro vědeckovýzkumné účely. Realizace výkonové části napěťového IGBT střídače Aktualizováno:.0.00

10 VZ /K/ strana 0/0 Přílohy V této sekci jsou zahrnuty materiály, které je odkazováno v textu. Časové průběhy naměřené na jedné větvi IGBT střídače Tyto průběhy zachycují stav tranzistorů v jedné větvi střídače v okamžiku, kdy ochranný obvod desky budičů SKHI0 zaregistroval na dolním tranzistoru napětí U CE >.0V v době, kdy by měl být sepnutý (na jeho bázi je přiváděn zapínací signál). Obvod budiče následně zablokoval pulsy do všech tranzistorů. Příčinou zvýšení U CE byl falešný puls (na grafu vyznačený kroužkem), jenž se objevil na bázi horního tranzistoru v době, kdy byl sepnutý i dolní. Došlo tedy ke zkratu ve větvi. Tento falešný puls se naindukoval ve spoji vedoucím k bázi horního tranzistoru. Z toho důvodu byla celá deska rozhraní navržena znovu, s přihlédnutím k tomuto problému. U CE (horní) horní dolní horní U GE chyba Poč átek zkratu (chybová hláška) U CE (horní) horní dolní U GE dolní Poč átek zkratu (chybová hláška) Na závěr jsou přiloženy technické specifikace (katalogové listy) IGBT modulu Skiip AC0 a budiče SKHI0. Realizace výkonové části napěťového IGBT střídače Aktualizováno:.0.00
