1 CAPACITORS FOR POWER ELECTRONICS KONDENZÁTORY PRO VÝKONOVOU ELEKTRONIKU ECA

2

3 Contents Obsah FILTERING CAPACITORS (MKP - CYLINDRICAL CASES) FILTRAČNÍ KONDENZÁTORY (MKP - VÁLCOVÁ AL NÁDOBA)... 4 FILTERING CAPACITORS (MKP - RECTANGULAR CASES) FILTRAČNÍ KONDENZÁTORY (MKP - PRAVOÚHLÁ OCELOVÁ NÁDOBA)... 6 DAMPING CAPACITORS - IGBT (MKP - CYLINDRICAL CASES) TLUMÍCÍ KONDENZÁTORY (MKP - VÁLCOVÉ PLASTOVÉ POUZDRO) DAMPING CAPACITORS - IGBT (MKP - RECTANGULAR PLASTIC CASES) TLUMÍCÍ KONDENZÁTORY PRO IGBT TRANZISTORY (MKP - PRAVOÚHLÉ PLASTOVÉ POUZDRO) DAMPING CAPACITORS - GTO (MKV - CYLINDRICAL CASES) TLUMÍCÍ KONDENZÁTORY PRO GTO TYRISTORY (MKV - VÁLCOVÁ AL NÁDOBA) MEDIUM VOLTAGE DC CAPACITORS (MKP - CYLINDICAL CASES) VN KONDENZÁTORY PRO VŠEOBECNÉ POUŽITÍ (MKP - VÁLCOVÁ AL NÁDOBA) COMMUTATING CAPACITORS (MKV - CYLINDRICAL CASES) KOMUTAČNÍ KONDENZÁTORY (MKV - VÁLCOVÁ AL NÁDOBA)

4 FILTERING CAPACITORS (MKP - CYLINDRICAL CASES) FILTRAČNÍ KONDENZÁTORY (MKP - VÁLCOVÁ AL NÁDOBA) Application These capacitors are for use on dc supplies and are intended to protect the network from momentary voltage spikes and surges and for filtering out ac ripple. Construction MKP Metallized polypropylene capacitors encapsulated in AL case by polyurethane resin UL-94 V0. The case is fitted with M12 mounting stud, which is also used for the protective conductor connection. Použití Kondenzátory jsou určeny k vyhlazení zvlněného stejnosměrného napětí a k podpoře sítí při periodických proudových špičkách. Konstrukce K o n d e n z á t o r y j s o u v y r á b ě n y v regeneračním provedení typu MKP ve válcové Al nádobě se svorkou na připojení ochranného vodiče na dně nádoby. Svitky kondenzátoru jsou zality samozhášivou polyurethanovou pryskyřicí UL-94 V0. Kondenzátory jsou určeny pro vnitřní montáž. Technical Data and Limit Values Technická data a limitní hodnoty Standards / Normy: IEC EN Rated voltage / Jmenovité napětí: U N Rated capacitance / Jmenovitá kapacita: C N Capacitance tolerance / Tolerance kapacity: -10/+10 % Rated current / Jmenovitý proud: I N Insulating voltage / Izolační napětí U i Periodic peak voltage / Periodické špičkové napětí u max Periodic peak current / Periodický špičkový proud i max Non-periodic peak voltage/ neopakovatelné špičkové napětí u s see table / viz. Tabulka Self inductance / Vlastní indukčnost: L N < 55 nh Voltage test between terminals / Zkouška napětím mezi svorkami: Voltage test between terminals and case / Zkouška napětím mezi spojenými svorkami a nádobou: Mounting positron / Montážní poloha: 1,5 x U N DC / 10 s 2 x U i V AC / 10 s Arbitrary / libovolná Case temperature / Teplota nádoby: min / max -25/+70 C Storage temperature / Skladovací teplota -40/+70 C Table TypeTyp U N DC u max C N [ F] I N [A] i max [ka] Tabulka u S Diameters Rozměr ( DxH) Terminál Svorník (MX x X) Weight Hmotnost PVAJP 24-0,9/ ,5-85x135/157 M8 x 13 0,94 1 PVAJP 24-0,9/500 R ,5-85x135/160 M8 x 13 0,94 2 PVAJP 24-1,1/ , x138/158 M6 x 10 0,92 1 PVAJP 24-1,1/ , x234/254 M6 x 10 1,55 1 PVAJP 24-1,5/ , x234/254 M6 x 10 2,9 1 [kg] Drawing Výkres Other parameters nd construction of the units are available upon request. Jiné kapacity, proudy, napětí nebo jiné hodnoty lze objednat po dohodě s výrobcem. 4

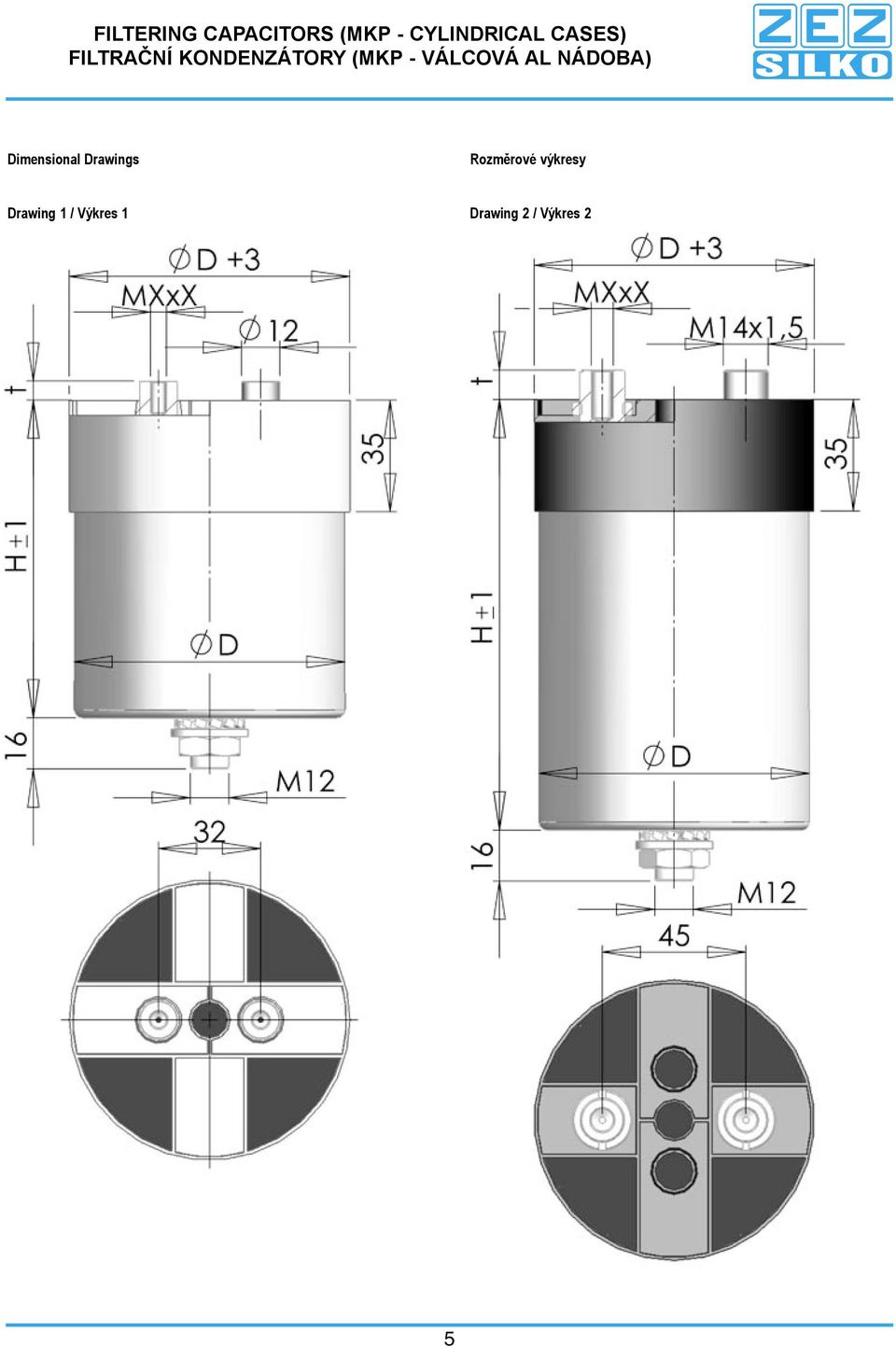

5 FILTERING CAPACITORS (MKP - CYLINDRICAL CASES) FILTRAČNÍ KONDENZÁTORY (MKP - VÁLCOVÁ AL NÁDOBA) Dimensional Drawings Rozměrové výkresy Drawing 1 / Výkres 1 Drawing 2 / Výkres 2 5

6 FILTERING CAPACITORS (MKP - RECTANGULAR CASES) FILTRAČNÍ KONDENZÁTORY (MKP - PRAVOÚHLÁ OCELOVÁ NÁDOBA) Application These capacitors are for use on dc supplies and are intended to protect the network from momentary voltage spikes and surges and for filtering out ac ripple. Construction The self-healing, dry-type, capacitor elements are produced using specially structured, profiled, metallised PP film which ensures low self-inductance, high rupture resistance and high reliability. These elements are enclosed in a square steel case, which is filled with vegetable-oil based, non-toxic, biodegradable, environmentally friendly, solid matter. Overpressure disconnection is not considered necessary. The capacitor top is sealed with self-extinguishing PU resin.pořádání vývodů zajišťuje velmi nízkou vlastní indukčnost. Installation instructions Capacitor life will be shortened by excess temperatures. The capacitor may be mounted in any position, using the 6-12mm fixing holes. M6 connections, maximum torque 4Nm. Použití Kondenzátory jsou určeny k vyhlazení zvlněného stejnosměrného napětí a k podpoře sítí při periodických proudových špičkách. Konstrukce Kondenzátory jsou vyráběny v regeneračním provedení typu MKP, v pravoúhlé ocelové nádobě. Dielektrikum tvoří profilově pokovený PP film, čímž je docíleno vyšší spolehlivosti. Svitky jsou zality v pevné hmotě rostlinného původu, která je netoxická a ekologicky nezávadná. Krycí vrstvu tvoří samozhášivá PU pryskyřice odpovídající UL - 94 VO. Speciální konstrukce a vícenásobné uspořádání vývodů zajišťuje velmi nízkou vlastní indukčnost. Pokyny pro montáž Provozní podmínky jsou závislé na teplotě kondenzátoru. Montážní poloha libovolná, upevnění za použití montážních otvorů na plášti kondenzátoru. Technical Data and Limit Values Table Technická data a limitní hodnoty Standards / Normy: IEC /1991; EN Rated voltage / Jmenovité napětí: U N Rated capacitance / Jmenovitá kapacita: C N Capacitance tolerance / Tolerance kapacity: ±10 % Rated current / Jmenovitý proud: I N Insulating voltage / Izolační napětí: U i Periodic peak voltage / Periodické špičkové napětí (opakovatelné) u max Periodic peak current / Periodický špičkový proud (neopakovatelné): i max Non-periodic peak voltage/ Neopakovatelné špičkové napětí: u s Self inductance / Vlastní indukčnost: L N Case temperature / Teplota nádoby: min / max -25/+70 C Storage temperature / Skladovací teplota -40/+70 C Voltage test between terminals / Zkouška napětím mezi svorkami: Voltage test between terminals and case / Zkouška napětím mezi spojenými svorkami a nádobou: Mounting positron / Montážní poloha: Maximum torque connection cables / Max. utahovací moment svorníku: Type / Typ U N DC U i u max C N [ F] Tabulka 1,5 x U N DC / 10 s 2 x U i V AC / 10 s Arbitrary / libovolná M6 max. 4,0 Nm M8 max 10 Nm M10 max 12,0 Nm PVAJP 70-1,25/2x x x / 0,1 Hz < 50 1 PVAJP 70-2/ / 0,1 Hz < 50 1 PVAJP 70-4/470+2x x x / 0,1 Hz PVAJP 71-4/ / 0,1 Hz PVAJP 73-0,65/ / 0,1 Hz < 70 4 PVAJP 74-1,2/ / 0,1 Hz < 40 5 PVAJP 74-1,6/ / 0,1 Hz < 40 6 PVAJP 75-3,125/ / 0,1 Hz - < 50 7 I max [A] i max [ka] u s L V [nh] Drawing Výkres Other parameters and construction of the units are available upon request. 6 Jiné kapacity, proudy, napětí nebo jiné hodnoty lze objednat po dohodě s výrobcem.

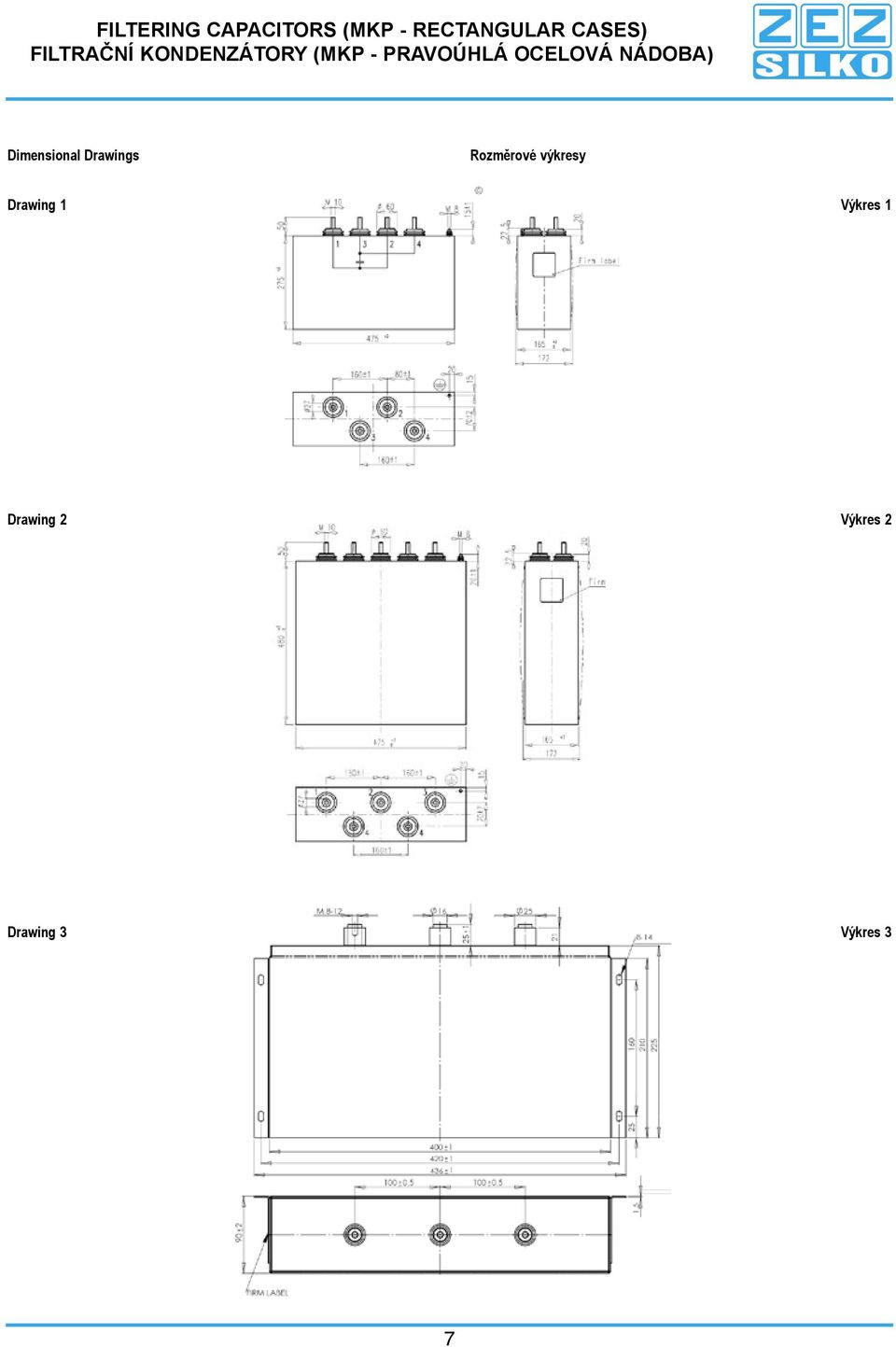

7 FILTERING CAPACITORS (MKP - RECTANGULAR CASES) FILTRAČNÍ KONDENZÁTORY (MKP - PRAVOÚHLÁ OCELOVÁ NÁDOBA) Dimensional Drawings Rozměrové výkresy Drawing 1 Výkres 1 Drawing 2 Výkres 2 Drawing 3 Výkres 3 7

8 FILTERING CAPACITORS (MKP - RECTANGULAR CASES) FILTRAČNÍ KONDENZÁTORY (MKP - PRAVOÚHLÁ OCELOVÁ NÁDOBA) Drawing 4 Výkres 4 Drawing 5 Výkres 5 8

9 FILTERING CAPACITORS (MKP - RECTANGULAR CASES) FILTRAČNÍ KONDENZÁTORY (MKP - PRAVOÚHLÁ OCELOVÁ NÁDOBA) Drawing 6 Výkres 6 Drawing 7 Výkres 7 9

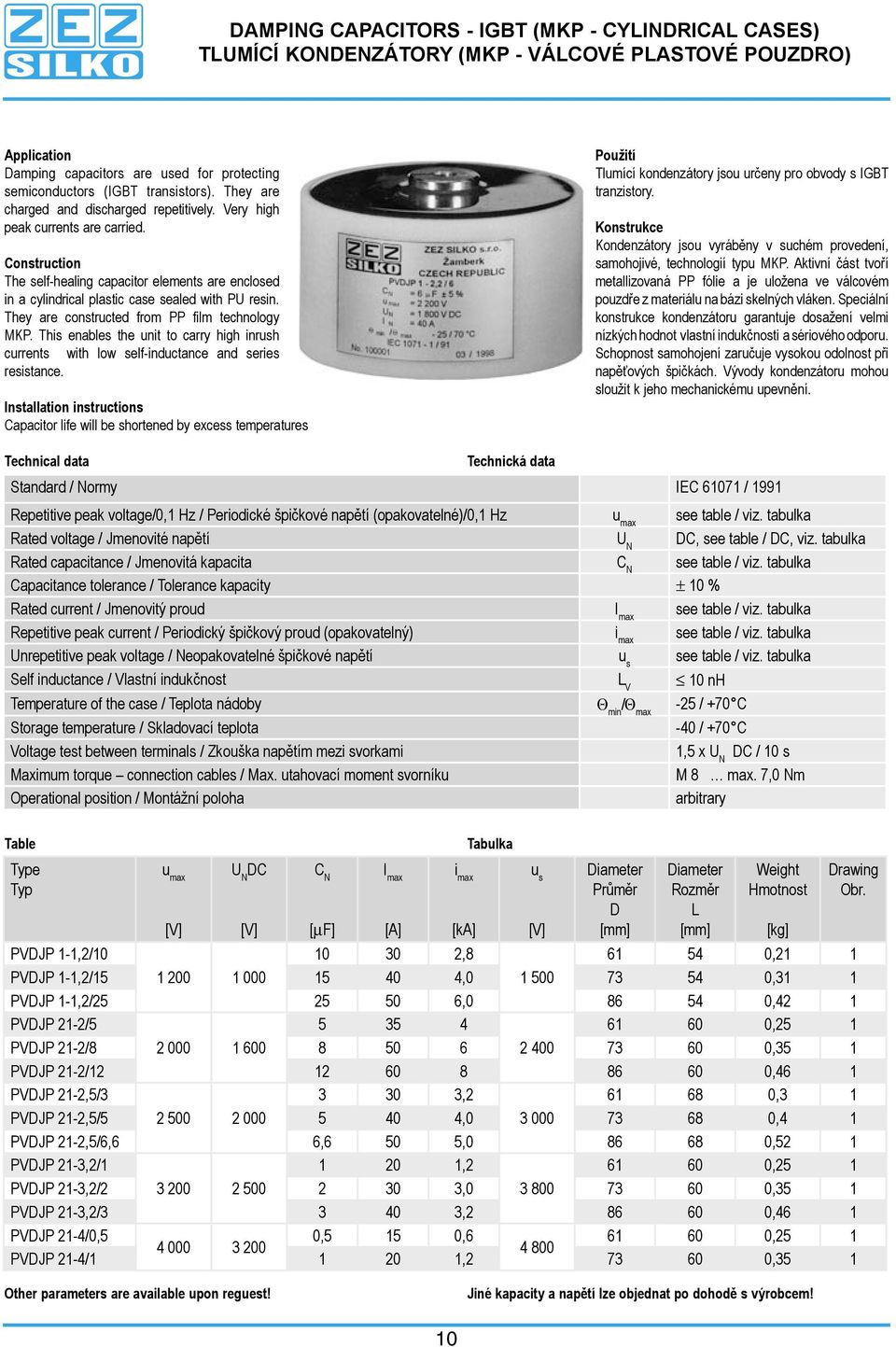

10 DAMPING CAPACITORS - IGBT (MKP - CYLINDRICAL CASES) TLUMÍCÍ KONDENZÁTORY (MKP - VÁLCOVÉ PLASTOVÉ POUZDRO) Application Damping capacitors are used for protecting semiconductors (IGBT transistors). They are charged and discharged repetitively. Very high peak currents are carried. Construction The self-healing capacitor elements are enclosed in a cylindrical plastic case sealed with PU resin. They are constructed from PP film technology MKP. This enables the unit to carry high inrush currents with low self-inductance and series resistance. Installation instructions Capacitor life will be shortened by excess temperatures Použití Tlumící kondenzátory jsou určeny pro obvody s IGBT tranzistory. Konstrukce Kondenzátory jsou vyráběny v suchém provedení, samohojivé, technologií typu MKP. Aktivní část tvoří metallizovaná PP fólie a je uložena ve válcovém pouzdře z materiálu na bázi skelných vláken. Speciální konstrukce kondenzátoru garantuje dosažení velmi nízkých hodnot vlastní indukčnosti a sériového odporu. Schopnost samohojení zaručuje vysokou odolnost při napěťových špičkách. Vývody kondenzátoru mohou sloužit k jeho mechanickému upevnění. Technical data Technická data Standard / Normy IEC / 1991 Repetitive peak voltage/0,1 Hz / Periodické špičkové napětí (opakovatelné)/0,1 Hz u max Rated voltage / Jmenovité napětí U N DC, see table / DC, viz. tabulka Rated capacitance / Jmenovitá kapacita C N Capacitance tolerance / Tolerance kapacity ± 10 % Rated current / Jmenovitý proud I max Repetitive peak current / Periodický špičkový proud (opakovatelný) i max Unrepetitive peak voltage / Neopakovatelné špičkové napětí u s Self inductance / Vlastní indukčnost L V 10 nh Temperature of the case / Teplota nádoby min / max -25 / +70 C Storage temperature / Skladovací teplota Voltage test between terminals / Zkouška napětím mezi svorkami Maximum torque connection cables / Max. utahovací moment svorníku Operational position / Montážní poloha -40 / +70 C 1,5 x U N DC / 10 s M 8 max. 7,0 Nm arbitrary Table Type Typ u max U N DC C N [ F] I max [A] i max [ka] Tabulka u s Diameter Průměr D Diameter Rozměr L Weight Hmotnost PVDJP 1-1,2/ , ,21 1 PVDJP 1-1,2/ , ,31 1 PVDJP 1-1,2/ , ,42 1 PVDJP 21-2/ ,25 1 PVDJP 21-2/ ,35 1 PVDJP 21-2/ ,46 1 PVDJP 21-2,5/ , ,3 1 PVDJP 21-2,5/ , ,4 1 PVDJP 21-2,5/6,6 6,6 50 5, ,52 1 PVDJP 21-3,2/ , ,25 1 PVDJP 21-3,2/ , ,35 1 PVDJP 21-3,2/ , ,46 1 PVDJP 21-4/0,5 0,5 15 0, , PVDJP 21-4/ , ,35 1 [kg] Drawing Obr. Other parameters are available upon reguest! Jiné kapacity a napětí lze objednat po dohodě s výrobcem! 10

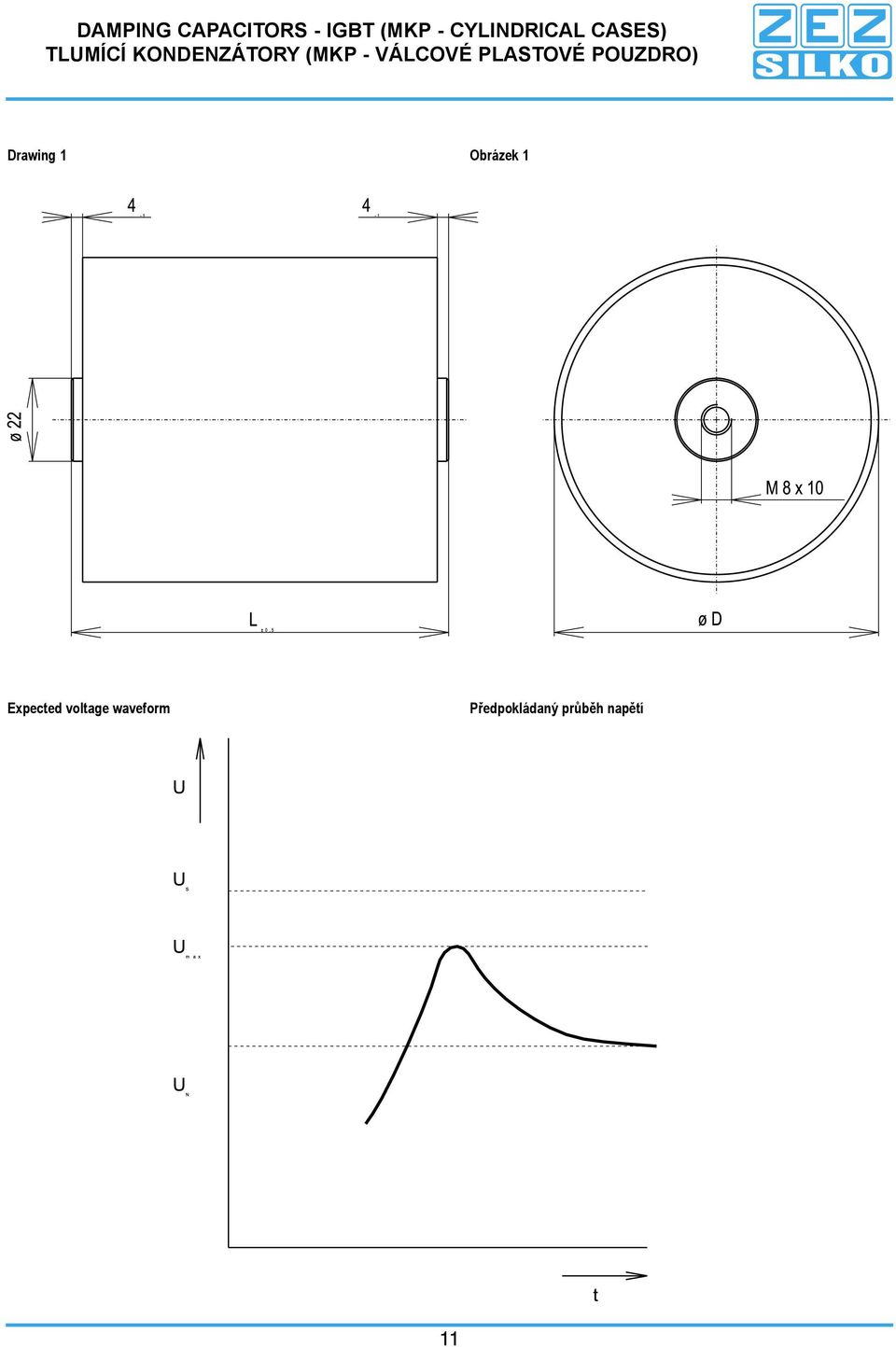

11 DAMPING CAPACITORS - IGBT (MKP - CYLINDRICAL CASES) TLUMÍCÍ KONDENZÁTORY (MKP - VÁLCOVÉ PLASTOVÉ POUZDRO) Drawing 1 Obrázek 1 Expected voltage waveform Předpokládaný průběh napětí 11

12 DAMPING CAPACITORS - IGBT (MKP - RECTANGULAR PLASTIC CASES) TLUMÍCÍ KONDENZÁTORY PRO IGBT TRANZISTORY (MKP - PRAVOÚHLÉ PLASTOVÉ POUZDRO) Application Damping capacitors are used for protecting semiconductors (IGBT transistors). Construction The self-healing capacitor elements are enclosed in a rectangular plastic case sealed with PU resin according to standard UL-94VO. They constructed from metallized PP film. Unique capacitor design assures very low values of self inductance and resistance. Outlets that assure also mechanical fixing are represented by metal bolts. It provides fixing directly to semiconductor module. Použití Tlumící kondenzátory jsou určeny do polovodičových jednotek s IGBT tranzistory. Konstrukce Kondenzátory jsou vyráběny v regeneračním provedení typu MKP v hranatém pouzdru z plastu. Aktivní část tvoří metallizovaná PP fólie. Svitky jsou zality samozhášivou PU pryskyřicí odpovídající normě UL-94VO. Speciální konstrukce kondenzátoru garantuje dosažení velmi nízkých hodnot vlastní indukčnosti a sériového odporu. Vývody a zároveň mechanické upevnění je provedeno pomocí kovových průchozích svorníků umožňující přímou montáž na polovodičové bloky. Technical data Technická data Standard / Normy IEC / 1991 Rated voltage / Jmenovité napětí U N DC, see table / DC, viz. tabulka Rated capacitance / Jmenovitá kapacita C N Capacitance tolerance / Tolerance kapacity ± 10 % Rated current / Jmenovitý proud I max Repetitive peak voltage / Periodické špičkové napětí (opakovatelné) u max Repetitive peak current / Periodický špičkový proud (opakovatelný) i max Unrepetitive peak voltage / Neopakovatelné špičkové napětí u s Self inductance / Vlastní indukčnost L V < 12 nh Temperature of the case / Teplota nádoby min / max -25 / +70 C Storage temperature / Skladovací teplota -40 / +70 C Voltage test between terminals / Zkouška napětím mezi svorkami 1,5 x U N DC / 10 s Fixing / Připevnění Studs M6 (M5) / šrouby M6 (M5) Operational position / Montážní poloha Arbitrary / libovolná Case / Pouzdro Plastic rectangular / pravoúhlé z plastu Table Type Typ u max U N DC C N [ F] I max [A] Tabulka i max [ka] u s Diameters Rozměry š x l x v Weight Hmotnost PVDJP 40-2,8/ , x 53 x 28 0,15 PVDJP 40-3/0, , , x 74 x 28 0,15 PVDJP 40 4/0, ,47 6 0, x 83 x 35 0,15 PVDJP 40 4/0, ,33 4 0, x 83 x 35 0,15 [kg] 12

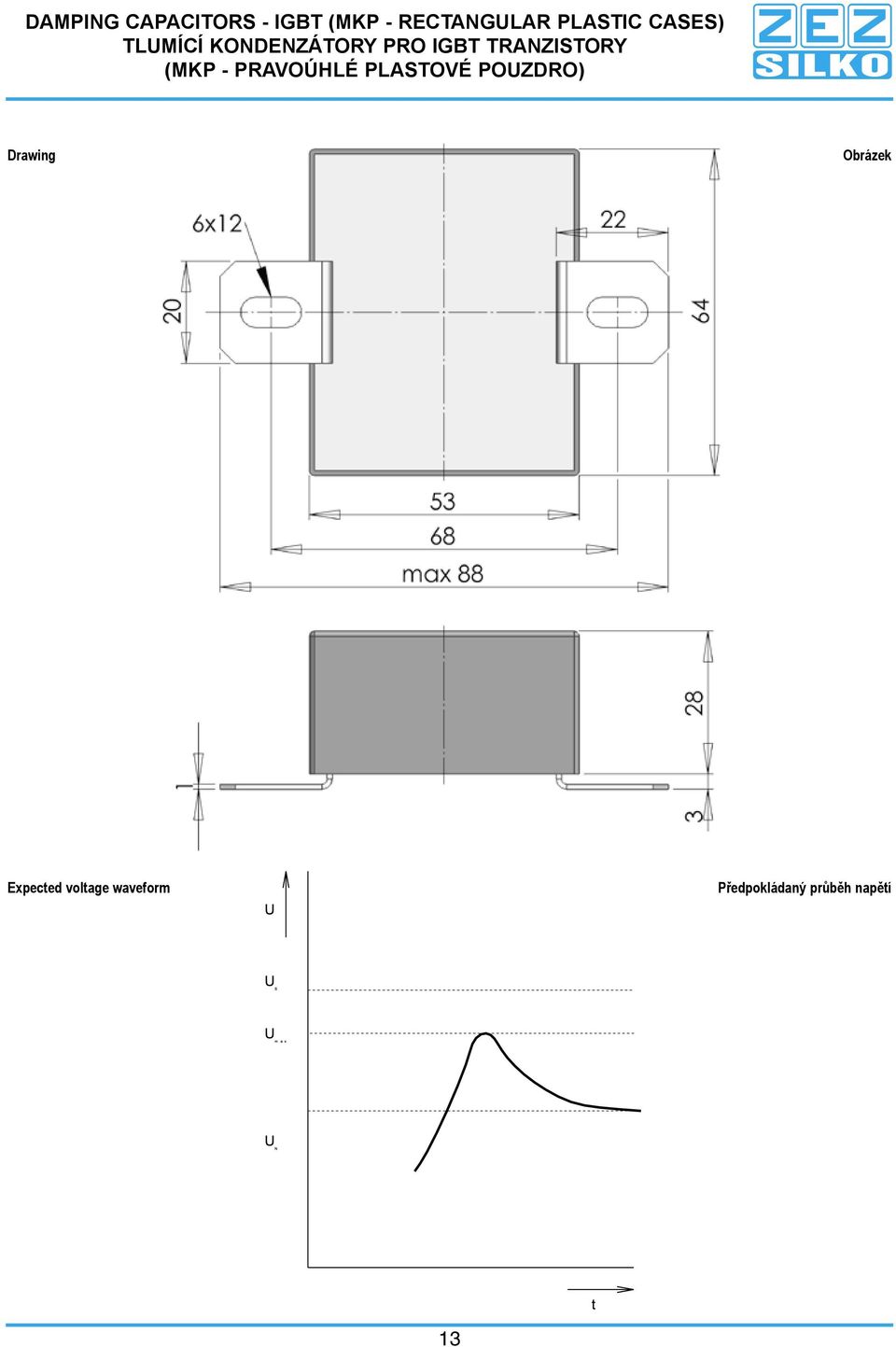

13 DAMPING CAPACITORS - IGBT (MKP - RECTANGULAR PLASTIC CASES) TLUMÍCÍ KONDENZÁTORY PRO IGBT TRANZISTORY (MKP - PRAVOÚHLÉ PLASTOVÉ POUZDRO) Drawing Obrázek Expected voltage waveform Předpokládaný průběh napětí 13

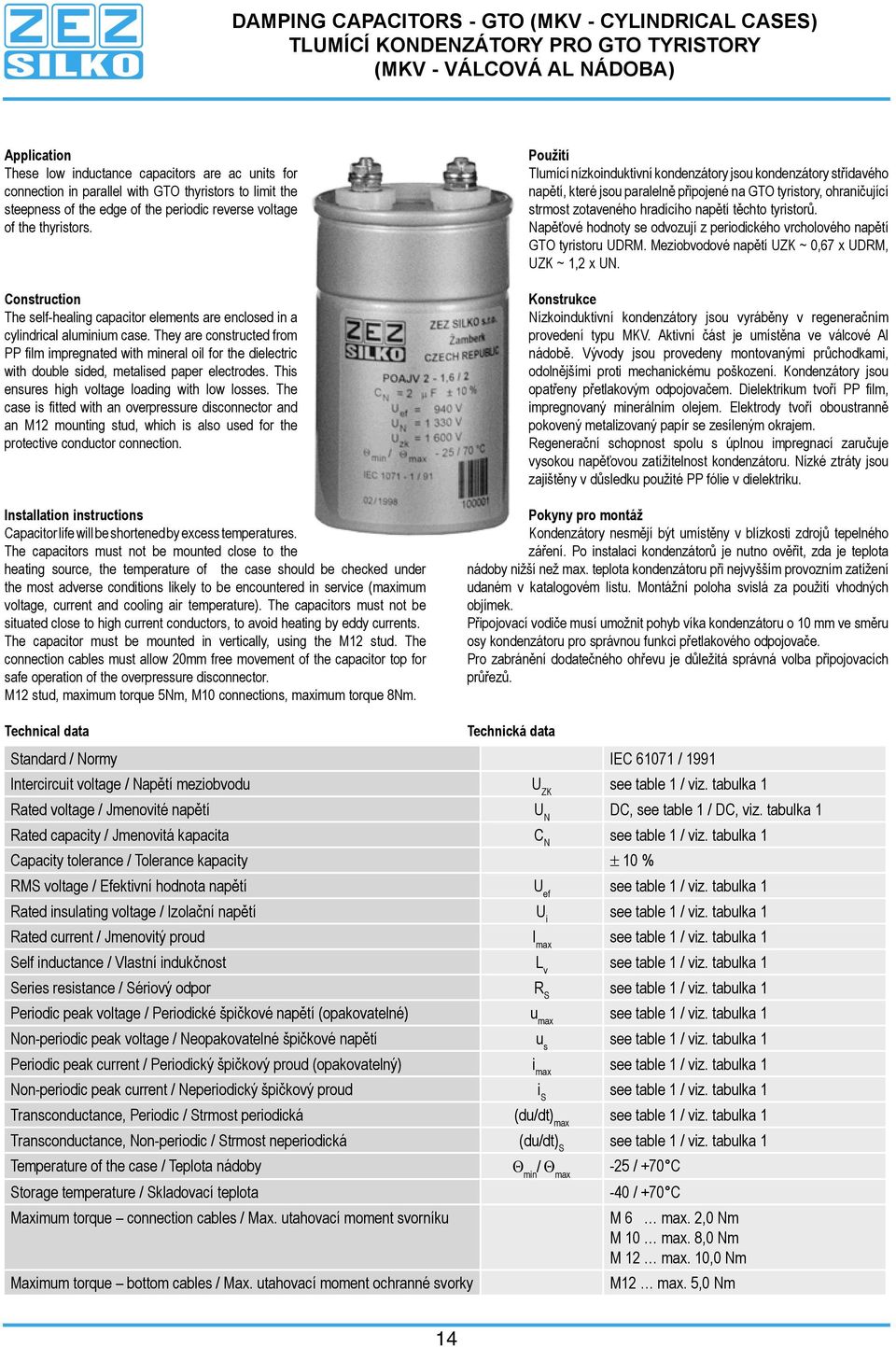

14 DAMPING CAPACITORS - GTO (MKV - CYLINDRICAL CASES) TLUMÍCÍ KONDENZÁTORY PRO GTO TYRISTORY (MKV - VÁLCOVÁ AL NÁDOBA) Application These low inductance capacitors are ac units for connection in parallel with GTO thyristors to limit the steepness of the edge of the periodic reverse voltage of the thyristors. Construction The self-healing capacitor elements are enclosed in a cylindrical aluminium case. They are constructed from PP film impregnated with mineral oil for the dielectric with double sided, metalised paper electrodes. This ensures high voltage loading with low losses. The case is fitted with an overpressure disconnector and an M12 mounting stud, which is also used for the protective conductor connection. Installation instructions Capacitor life will be shortened by excess temperatures. The capacitors must not be mounted close to the heating source, the temperature of the case should be checked under the most adverse conditions likely to be encountered in service (maximum voltage, current and cooling air temperature). The capacitors must not be situated close to high current conductors, to avoid heating by eddy currents. The capacitor must be mounted in vertically, using the M12 stud. The connection cables must allow 20mm free movement of the capacitor top for safe operation of the overpressure disconnector. M12 stud, maximum torque 5Nm, M10 connections, maximum torque 8Nm. Použití Tlumící nízkoinduktivní kondenzátory jsou kondenzátory střídavého napětí, které jsou paralelně připojené na GTO tyristory, ohraničující strmost zotaveného hradícího napětí těchto tyristorů. Napěťové hodnoty se odvozují z periodického vrcholového napětí GTO tyristoru UDRM. Meziobvodové napětí UZK ~ 0,67 x UDRM, UZK ~ 1,2 x UN. Konstrukce Nízkoinduktivní kondenzátory jsou vyráběny v regeneračním provedení typu MKV. Aktivní část je umístěna ve válcové Al nádobě. Vývody jsou provedeny montovanými průchodkami, odolnějšími proti mechanickému poškození. Kondenzátory jsou opatřeny přetlakovým odpojovačem. Dielektrikum tvoří PP film, impregnovaný minerálním olejem. Elektrody tvoří oboustranně pokovený metalizovaný papír se zesíleným okrajem. Regenerační schopnost spolu s úplnou impregnací zaručuje vysokou napěťovou zatížitelnost kondenzátoru. Nízké ztráty jsou zajištěny v důsledku použité PP fólie v dielektriku. Pokyny pro montáž Kondenzátory nesmějí být umístěny v blízkosti zdrojů tepelného záření. Po instalaci kondenzátorů je nutno ověřit, zda je teplota nádoby nižší než max. teplota kondenzátoru při nejvyšším provozním zatížení udaném v katalogovém listu. Montážní poloha svislá za použití vhodných objímek. Připojovací vodiče musí umožnit pohyb víka kondenzátoru o 10 mm ve směru osy kondenzátoru pro správnou funkci přetlakového odpojovače. Pro zabránění dodatečného ohřevu je důležitá správná volba připojovacích průřezů. Technical data Technická data Standard / Normy IEC / 1991 Intercircuit voltage / Napětí meziobvodu U ZK Rated voltage / Jmenovité napětí U N DC, see table 1 / DC, viz. tabulka 1 Rated capacity / Jmenovitá kapacita C N Capacity tolerance / Tolerance kapacity ± 10 % RMS voltage / Efektivní hodnota napětí U ef Rated insulating voltage / Izolační napětí U i Rated current / Jmenovitý proud I max Self inductance / Vlastní indukčnost L v Series resistance / Sériový odpor R S Periodic peak voltage / Periodické špičkové napětí (opakovatelné) u max Non-periodic peak voltage / Neopakovatelné špičkové napětí u s Periodic peak current / Periodický špičkový proud (opakovatelný) i max Non-periodic peak current / Neperiodický špičkový proud i S Transconductance, Periodic / Strmost periodická (du/dt) max Transconductance, Non-periodic / Strmost neperiodická (du/dt) S Temperature of the case / Teplota nádoby min / max -25 / +70 C Storage temperature / Skladovací teplota Maximum torque connection cables / Max. utahovací moment svorníku Maximum torque bottom cables / Max. utahovací moment ochranné svorky -40 / +70 C M 6 max. 2,0 Nm M 10 max. 8,0 Nm M 12 max. 10,0 Nm M12 max. 5,0 Nm 14

15 DAMPING CAPACITORS - GTO (MKV - CYLINDRICAL CASES) TLUMÍCÍ KONDENZÁTORY PRO GTO TYRISTORY (MKV - VÁLCOVÁ AL NÁDOBA) Table 1 Tabulka 1 Type Typ U ZK U N C N [ F] U ef U i I max [A] L v [nh] R S [m ] u max u S i max [A] i S [A] (du/dt) max [V/ s] (du/dt) S [V/ s] POAJV 2-1/ , POAJV 2-1/ , POAJV 2-1,6/ , POAJV 2-1,6/ POAJV 1-2,5/1, , POAJV 1-2,5/2, , , POAJV 1-3/ , POAJV 1-3/ , Other parameters are available upon reguest! Jiné kapacity a napětí lze objednat po dohodě s výrobcem! Table 2 Type Typ D H N H S H C Tabulka 2 S d S Weight Hmotnost [kg] POAJV 2-1/ M6 0,165 1 POAJV 2-1/ M6 0,280 1 POAJV 2-1,6/ M6 0,280 1 POAJV 2-1,6/ M6 0,310 1 POAJV 1-2,5/1, M10 0,730 2 POAJV 1-2,5/2, M10 0,980 2 POAJV 1-3/ M10 0,710 2 POAJV 1-3/ M12 1,650 2 Drawing Obr. Drawing 2 / Obrázek 2 15

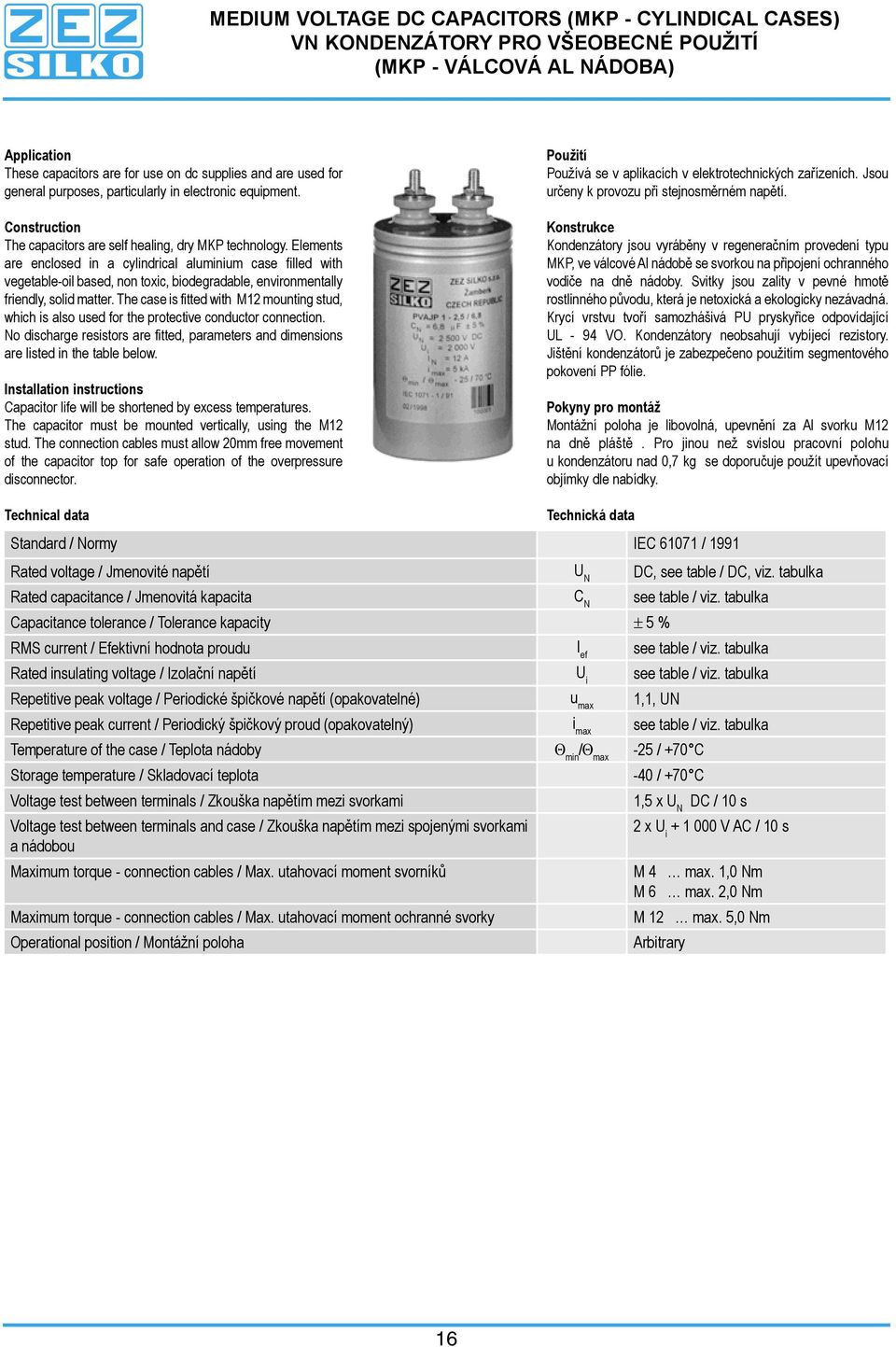

16 MEDIUM VOLTAGE DC CAPACITORS (MKP - CYLINDICAL CASES) VN KONDENZÁTORY PRO VŠEOBECNÉ POUŽITÍ (MKP - VÁLCOVÁ AL NÁDOBA) Application These capacitors are for use on dc supplies and are used for general purposes, particularly in electronic equipment. Construction The capacitors are self healing, dry MKP technology. Elements are enclosed in a cylindrical aluminium case filled with vegetable-oil based, non toxic, biodegradable, environmentally friendly, solid matter. The case is fitted with M12 mounting stud, which is also used for the protective conductor connection. No discharge resistors are fitted, parameters and dimensions are listed in the table below. Installation instructions Capacitor life will be shortened by excess temperatures. The capacitor must be mounted vertically, using the M12 stud. The connection cables must allow 20mm free movement of the capacitor top for safe operation of the overpressure disconnector. Použití Používá se v aplikacích v elektrotechnických zařízeních. Jsou určeny k provozu při stejnosměrném napětí. Konstrukce Kondenzátory jsou vyráběny v regeneračním provedení typu MKP, ve válcové Al nádobě se svorkou na připojení ochranného vodiče na dně nádoby. Svitky jsou zality v pevné hmotě rostlinného původu, která je netoxická a ekologicky nezávadná. Krycí vrstvu tvoří samozhášivá PU pryskyřice odpovídající UL - 94 VO. Kondenzátory neobsahují vybíjecí rezistory. Jištění kondenzátorů je zabezpečeno použitím segmentového pokovení PP fólie. Pokyny pro montáž Montážní poloha je libovolná, upevnění za Al svorku M12 na dně pláště. Pro jinou než svislou pracovní polohu u kondenzátoru nad 0,7 kg se doporučuje použít upevňovací objímky dle nabídky. Technical data Technická data Standard / Normy IEC / 1991 Rated voltage / Jmenovité napětí U N DC, see table / DC, viz. tabulka Rated capacitance / Jmenovitá kapacita C N Capacitance tolerance / Tolerance kapacity ± 5 % RMS current / Efektivní hodnota proudu I ef Rated insulating voltage / Izolační napětí U i Repetitive peak voltage / Periodické špičkové napětí (opakovatelné) u max 1,1, UN Repetitive peak current / Periodický špičkový proud (opakovatelný) i max Temperature of the case / Teplota nádoby min / max -25 / +70 C Storage temperature / Skladovací teplota Voltage test between terminals / Zkouška napětím mezi svorkami Voltage test between terminals and case / Zkouška napětím mezi spojenými svorkami a nádobou Maximum torque - connection cables / Max. utahovací moment svorníků Maximum torque - connection cables / Max. utahovací moment ochranné svorky Operational position / Montážní poloha -40 / +70 C 1,5 x U N DC / 10 s 2 x U i V AC / 10 s M 4 max. 1,0 Nm M 6 max. 2,0 Nm M 12 max. 5,0 Nm Arbitrary 16

17 MEDIUM VOLTAGE DC CAPACITORS (MKP - CYLINDICAL CASES) VN KONDENZÁTORY PRO VŠEOBECNÉ POUŽITÍ (MKP - VÁLCOVÁ AL NÁDOBA) Table Type Typ U N DC [kv] C N [ F] I ef [A] i max [ka] Tabulka U i [kv] Diameter Průměr D Height Výška H Weight Hmotnost PVAJP 1-1,6/ , ,35 1 1,6 2,0 PVAJP 1-1,6/ ,70 1 PVAJP 1-2/ ,6 PVAJP 1-2/ ,35 1 2,0 2,0 PVAJP 1-2/ ,70 1 [kg] Drawing Obr ,30 1 PVAJP 1-2/ ,30 1 PVAJP 1-2/ ,70 1 PVAJP 1-2/ ,10 2 PVAJP 1-2,5/3,3 3, ,45 2 PVAJP 1-2,5/ ,45 2 PVAJP 1-2,5/6,8 2,5 6, , ,45 2 PVAJP 1-2,5/ , ,45 2 PVAJP 1-2,5/ , ,80 2 PVAJP 1-3,2/ ,45 2 PVAJP 1-3,2/3,3 3, ,70 2 PVAJP 1-3,2/ ,10 2 3,2 2,3 PVAJP 1-3,2/4,7 4, ,10 2 PVAJP 1-3,2/ ,10 2 PVAJP 1-3,2/6,8 6, ,10 2 PVAJP 1-4/ , ,45 2 PVAJP 1-4/1,5 1,5 10 1, ,45 2 PVAJP 1-4/ , ,70 2 PVAJP 1-4/3,3 3, ,70 2 PVAJP 1-4/4 4, ,5 2, ,10 2 PVAJP 1-4/1,7 4,7 15 3, ,10 2 PVAJP 1-4/ ,10 2 PVAJP 1-4/8,2 8, ,80 2 PVAJP 1-4/ ,80 2 PVAJP 1-6/0,47 0, , ,65 2 PVAJP 1-6/ , ,65 2 PVAJP 1-6/ ,05 2 6,0 4,5 PVAJP 1-6/3,3 3, ,70 2 PVAJP 1-6/ ,70 2 PVAJP 1-6/6,8 6, ,70 2 Other parameters and construction of the units are available upon request! Jiné kapacity, napětí nebo provedení lze objednat po dohodě s výrobcem. 17

18 MEDIUM VOLTAGE DC CAPACITORS (MKP - CYLINDICAL CASES) VN KONDENZÁTORY PRO VŠEOBECNÉ POUŽITÍ (MKP - VÁLCOVÁ AL NÁDOBA) Drawing 1 / Obrázek 1 Drawing 2 / Obrázek 2 18

19 COMMUTATING CAPACITORS (MKV - CYLINDRICAL CASES) KOMUTAČNÍ KONDENZÁTORY (MKV - VÁLCOVÁ AL NÁDOBA) Application The capacitors are applied in forced commutation convertors. They components ensure thyristor switching off together with other circuit. Construction Commutating capacitors are in self-healing version, type MKV. The active part is situated in cylindrical case, capacitor outlets are represented by mounted bushings. They are provided with overpressure disconnector. PP film like dielectric is impregnated with mineral oil. The electrodes are made from both-side metallized capacitor paper with reinforced edges. Self-healing ability together with complete impregnation guarantees high voltage loading of capacitor, low losses are achieved by using PP film dielectric. Installation Instructions The service conditions are depended on the temperature of capacitors. The capacitors must not be used at vicinity of the sources of heating radiation. The capacitors must not be situated near the high current conductors due to avoiding post-heating by eddy currents. They shall be mounted in vertical position. Connecting conductors have to enable the movement of capacitor lid about 20 mm upwards because of function of the overpressure disconnector. Použití Použití ve střídačích s nucenou komutací. Spolu s ostatními prvky obvodu zajišťují vypínání tyristorů. Konstrukce Komutační kondenzátory jsou vyráběny v regeneračním provedení typu MKV. Aktivní část je umístěna ve válcové Al nádobě. Vývody jsou provedeny montovanými průchodkami. Kondenzátory jsou opatřeny přetlakovým odpojovačem. Dielektrikum tvoří PP film, impregnovaný minerálním olejem. Elektrodou je oboustranně metalizovaný kondenzátorový papír se zesíleným okrajem. Regenerační schopnost spolu s úplnou impregnací zaručuje vysokou napěťovou zatížitelnost kondenzátoru. Nízké ztráty jsou dosaženy použitím PP fólie v dielektriku. Pokyny pro montáž Kondenzátory nesmějí být použity v blízkosti zdrojů tepelného záření. Kondenzátory se montují ve svislé poloze. Pro zabezpečení správné funkce přetlakového odpojovače musí připojovací vodiče umožnit pohyb víka kondenzátoru o 20 mm vzhůru. Technical Data Technická data Standard / Normy IEC / 1991 Rated voltage / Jmenovité napětí U N DC, see table / DC, viz. tabulka Rated capacitance / Jmenovitá kapacita C N Capacity tolerance / Tolerance kapacity ± 10 % Rated current / Jmenovitý proud I N Insulating voltage / Izolační napětí U i Periodic peak current / Periodické špičkové napětí (opakovatelné) u max Periodic peak voltage / Periodický špičkový proud (opakovatelný) i max Non-periodic peak voltage / Neopakovatelné špičkové napětí (trvání max. 50 ms, max. počet 1000) u s Transconductance, Periodic / Strmost periodická (du/dt) max Transconductance, Non-periodic / Strmost neperiodická (du/dt) S Temperature of the case / Teplota nádoby min / max -25 / +70 C Storage temperature / Skladovací teplota Operational position / Montážní poloha Maximum torque connection cables / Max. utahovací moment svorníku Maximum torque bottom cables / Max. utahovací moment ochranné svorky -40 / +70 C vertical / svislá M10 max. 8,0 Nm M12 max. 5,0 Nm 19

20 COMMUTATING CAPACITORS (MKV - CYLINDRICAL CASES) KOMUTAČNÍ KONDENZÁTORY (MKV - VÁLCOVÁ AL NÁDOBA) Table Tabulka Type Typ POAJV 2-1/8 U N C N [ F] 8,0 U i I max [A] i max [ka] 25 4,5 u max u s du/dt periodic. [V/ s] du/dt non-periodic neperiodic. [V/ s] Dimensions Rozměry D x H Weigh Hmotnost [kg] POAJV 2-1/15 15,0 50 4,5 85 x 122 1, POAJV 2-1/22 22,0 80 6,6 85 x 162 1, POAJV 2-1/30 30,0 80 9,0 85 x 205 1,50 1 Drawing Obr. 85 x 90 0,75 1 POAJV 1-1/45 45,0 60 8,0 110 x 140 1, POAJV 1-1/60 60,0 75 8,0 110 x 185 2,50 1 POAJV 1-1,7/ , , x 235 3,00 1 POAJV 1-2,1/ , , x 235 3,00 1 Other parameters are available upon reguest! Jiné kapacity a napětí lze objednat po dohodě s výrobcem! Drawing 1 / Obrázek 1 20

21 21

22 22
