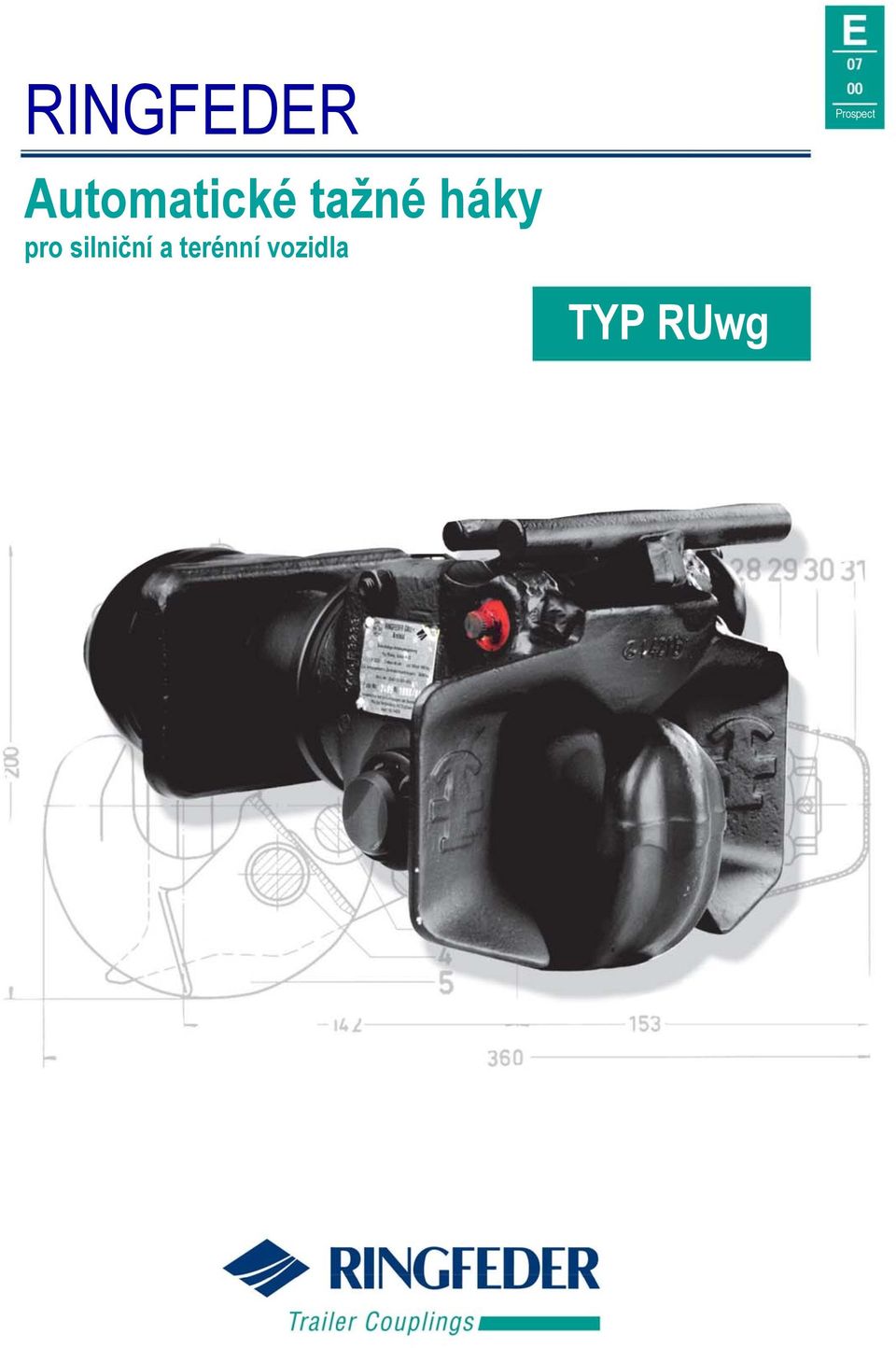

RINGFEDER. Automatické tažné háky pro silniční a terénní vozidla. TYP RUwg. Prospect

Rozměr: px
Začít zobrazení ze stránky:

Download "RINGFEDER. Automatické tažné háky pro silniční a terénní vozidla. TYP RUwg. Prospect"

Transkript

1 RINGFEDER Prospect Automatické tažné háky pro silniční a terénní vozidla TYP RUwg

2 Automatické tažné háky pro vlečné oko podle VG (kruhové oko NATO) Typy RUwg K 0 D, K D, K 2 D, K 3 D, K 4 D Typ RUwg K 0 D Typ RUwg K 2 D Typ RUwg K 3 D Typ RUwg K D Typ RUwg K 4 D Péče a údržba Díky své stavbě jsou tažné háky RINGFEDER určeny pro drsné podmínky v terénu. Díky jejich robustnímu tělu je potřeba péče a údržby omezena na minimum. a příslušné díly nevyžadují žádnou údržbu. Promazávat je potřeba pouze spojovací hlavici. Doporučujeme promazávat tažný hák měsíčně, v případě trvalého použití přívěsu alespoň každé 3000 km, v opačném případě každých km Nato-mazivem G 403 nebo podobným mazivem. Další nabídka Kromě automatických tažných háků řady RUwg popsaných v tomto letáku nabízíme také další automatické a neautomatické tažné háky určené pro vyšší zatížení a pro zvláštní účely. V případě vašeho zájmu si vyžádejte specializované katalogy. Aby nedocházelo k nadměrnému opotřebení háku, tažný hák a vlečné oko musejí být vždy důkladně promazávány. Po jízdě v terénu je nutné tažný hák a vlečné oko zbavit znečištění a následně musejí být obě součásti důkladně promazány. V rámci veškerých kroků údržby mějte vždy na paměti jediný cíl: perfektní funkce automatického tažného háku a jeho bezpečnost. Rozměry vlečného okna podle VG Vlečná oka, která je možné v tažné tyči přívěsů otočit, vyžadují, aby bylo tažné zařízení přívěsu ve stabilní poloze v oblasti příčníku. Při spojení s tažnými háky řady RUwg je tedy možné používat pouze pevná vlečná oka.

3 Seznam dílů pro účely výměny a údržby Typ RUwg K O D Hák včetně položky 3 a 2 ks položky Ložiskové pouzdro, dolní Ložiskové pouzdro, horní Bezpečnostní západka Šroub bezpečnostní západky včetně 2 ks položky Přídržný kroužek 20 x, Rukojeť Šroub rukojeti včetně 2 ks položky Uzavírací pružina (levá a pravá) Západková pružina Západková vačka včetně položky Ložiskové pouzdro Podložka 5 Korunová matice M Závlačka 6,3 x 50 7 včetně 4 ks položky 8 8 Nýt s knoflíkovou hlavou 3 x 4 4 Typ RUwg K D Pol. Obj. č. Popis Množ. 2 Západka s výstupkem 3 Přídržné pouzdro Ložiskové pouzdro Ruční páka 7 Přídržný kroužek 20 x Vidlicový šroub včetně 2 ks položky 7 a ks položky Čep ložiska Vidlice položek 2 a 3 2 Podložka Závlačka 6,3 x Šroub M 0 x 95 včetně položek 7 a Uzavírací pružina 7 Pružinová podložka B 0 8 Šestihranná matice M Přídržná západka Přídržná pružina Přídržná spona Šestihranná matice M Pryžová pružina Přítlačná podložka Plastové pouzdro Napínací podložka Pružinová podložka B Korunová matice M Závlačka 6,3 x Ochranné víčko 2 Typ RUwg K 2 D 2 Západka s výstupkem 3 Přídržné pouzdro Ložiskové pouzdro Ruční páka včetně položky Nýt 4 x Kuželovitá maznice AM 8 x Čep ložiska Boční destička, včetně položky položek 2 a 3 2 Podložka Závlačka 8 x Šroub M 0 x 20 včetně položek 7 a Uzavírací pružina 7 Pružinová podložka A 0 8 Šestihranná matice M Přídržná západka Přídržná pružina Přídržná spona Šestihranná matice NM Pryžová pružina Přítlačná podložka Plastové pouzdro Napínací podložka Pružinová podložka B Korunová matice M 36 x Závlačka 6,3 x Ochranné víčko 2 Typ RUwg K 3 D / K 4 D 2 Západka s výstupkem 3 Přídržné pouzdro Ložiskové pouzdro Ruční páka včetně položek 7, 8 7 Nýt 4 x 6 8 Kuželovitá maznice AM 8 x Čep ložiska Boční destička, včetně položky položek 2 a 3 2 Podložka Závlačka 8 x Šroub M 0 x 20 včetně položek 7 a Uzavírací pružina 7 Pružinová podložka A 0 8 Šestihranná matice M Přídržná západka Přídržná pružina Přídržná spona Šestihranná matice NM Pryžová pružina Přítlačná podložka K 3 D K 4 D Plastové pouzdro Napínací podložka Pružinová podložka B Korunová matice M 45 x Závlačka 8 x Ochranné víčko 34 Kuželovitá maznice AM 8 x

4 Automatické tažné háky RUwg Pokud jde o nařízení týkající se konstrukce motorového vozidla a jeho použití, povolené pro civilní použití jsou pouze automatická šroubová tažná zařízení. Kloubové spojení vlečného okna, kterého je možné dosáhnout těmito tažnými zařízeními, splňuje požadavky běžného silničního provozu. Nicméně ve zvláštních případech, především ve vojenské oblasti, musí být zajištěna hladká funkce přívěsu i za nejobtížnějších jízdních podmínek. Požadavky na větší svobodu pohybu vlečného oka, na uvolnění tažného zařízení i při zatížení a použití stávajícího kroužkového oka Nato vedly k vytvoření automatického tažného háku RINGFEDER řady RUwg. Tažné zařízení této řady se ukázalo být úspěšným nejen u německých ozbrojených sil, ale i u jiných vojenských organizací. Když německé ozbrojené síly zavedly novou generaci vozidel, musela být přepracována také tažná zařízení a přizpůsobena přáním na menší údržbu a větší jízdní komfort. Tento katalog představuje řadu RUwg, která je postavena právě na těchto předpokladech. Montáž: tažného háku RUwg, velikost K0D Bez demontáže je hák zatlačen do otvoru zadního příčníku ve směru jízdy a upevněn šrouby M 0, kvalita 8.8, které jsou vloženy tak, aby hlavy šroubů směřovaly ke směru jízdy. Délka šroubů musí být upravena podle velikosti příčníku. Pro kompenzaci délky je povoleno používat pouze dvě podložky, tj. jedna pod hlavou šroubu a druhá pod maticí. Matice musejí být utaženy silou uvedenou výrobcem šroubů. Upínací šrouby nejsou součástí dodávky. Pokud jde o výběr upínacích dílů od výrobce vozidla, je nutné vzít v úvahu nařízení TÜV* uvedené v příručce Šroubové spoje a jejich bezpečnost při výrobě automobilů z května 973. *Organizace pro technickou kontrolu vozidel Provoz tažného háku RUwg, velikost K 0 D Spojení: Spojení vytvoříte zatlačením vlečného oka proti rukojeti (7). Automaticky zapadne do háku. Spojení je nyní uzavřené a zabezpečené. Odpojení: Chcete-li spojení uvolnit, zatlačte rukojeť (7) rukou ve směru jízdy, nyní je možné vlečné oko vyzvednout z tažného háku. Poté rukojeť opět zapadne do polohy, ve které je připravena ke spojení. Montáž: tažného háku RUwg, velikost KD až K4D Montáž je možné provést po odstranění ochranného víčka (3) a sejmutí korunové matice (29), pružinové podložky (28), napínací podložky (27), zpětné pryžové pružiny a vodítka tažné tyče (25) z tažné tyče (). Vložte vodítko tažné tyče (25) zadního příčníku do protisměru jízdy. Vložte upínací šrouby tak, aby hlavy šroubů směřovaly ke směru jízdy. Délka šroubů musí být upravena podle velikosti příčníku. Pro kompenzaci délky je povoleno používat pouze dvě podložky, tj. jedna pod hlavou šroubu a druhá pod maticí. Matice musejí být utaženy požadovanou silou. Upínací šrouby nejsou součástí dodávky. Pokud jde o výběr upínacích dílů od výrobce vozidla, je nutné vzít v úvahu nařízení TÜV* uvedené v příručce Šroubové spoje a jejich bezpečnost při výrobě automobilů z května 973. *Organizace pro technickou kontrolu vozidel Zatlačte tažnou tyč () s kompletní spojovací hlavou a zbývající přední pryžovou pružinou a přítlačnou podložkou do vodítka tažné tyče (25). Posuňte tyč až na zadní pryžovou pružinu, napínací podložku (27) a pružinovou podložku (28) a nakonec utáhněte korunovou matici (29). Vložte závlačku (30) a ohněte ji po obou stranách. Nasaďte ochranné víčko (3). Provoz tažného háku RUwg, velikost K D až K 4 D Otevření spojení. Vytáhněte přídržnou sponu (2) směrem ven a kývejte ve směru spojovací západky. 2. Zatlačte rukojeť (6) ve směru jízdy. Spojení. Podepřete vozidlo, přidržte vlečné oko přívěsu ve výši spojení. Spojení se uzavře a uzamkne automaticky. 2. Pokud se hák nezavře z důvodu nesprávné polohy vlečného oka, zatáhněte za rukojeť (6) směrem vzad, dokud přídržná spona (2) nezapadne sama na své místo (někdy pomůže trhnutí tahačem). Kontrola bezpečnostního zámku Při každém připojení přívěsu k vozidlu je nutné překontrolovat úplné zapadnutí přídržné spony (2). V noci je možné provést kontrolu rukou. Odpojení. Vytáhněte přídržnou sponu (2) doprava a kývejte ve směru spojovací západky. 2. Zatlačte rukojeť (6) ve směru jízdy. (Pozor! Dojde k uvolnění vlečného oka, které nyní může spadnout na zem.) 3. Pokud nelze spojení rozpojit, použijte páku nebo podobný nástroj a vložte ji mezi spojovací západku a rukojeť.

5 Konstrukce příruby Kloubové spojení vlečného oka horizontálně ± 90 vertikálně ± 45 osově ± 360 Technické údaje: Velikost Přípustná D-hodnota kn Přípustné statické podpůrné zatížení Zatížení návěsu u návěsů s pevnou tažnou tyčí Rozměry příruby v mm Hmotnost tažného háku Upínací šrouby kg kg c d d2 e e2 f g kg kvalita 8.8 Typové schválení K 0 D 2, , M 0x F K D , M 2x* F K 2 D , M 4x F K 3 D , M 6x F K 4 D , M 20x F * kvalita 0.9 Obj. číslo Společnost certifikovaná v souladu s DIN EN ISO 900 a VDA 6. RINGFEDER VBG GMBH Oberschlesienstr. 5 D Krefeld P.O. Box 3069 Krefeld Telefon: +49 (0) Fax +49 (0) / zentrale@ringfeder.de
