RTU Control - Návod k použití - verze 1.06.

Transkript

1 RTU Control - Návod k použití - verze adresa: ADDAT s.r.o. Májová Liberec 30 telefon: fax: http: addat@addat.cz

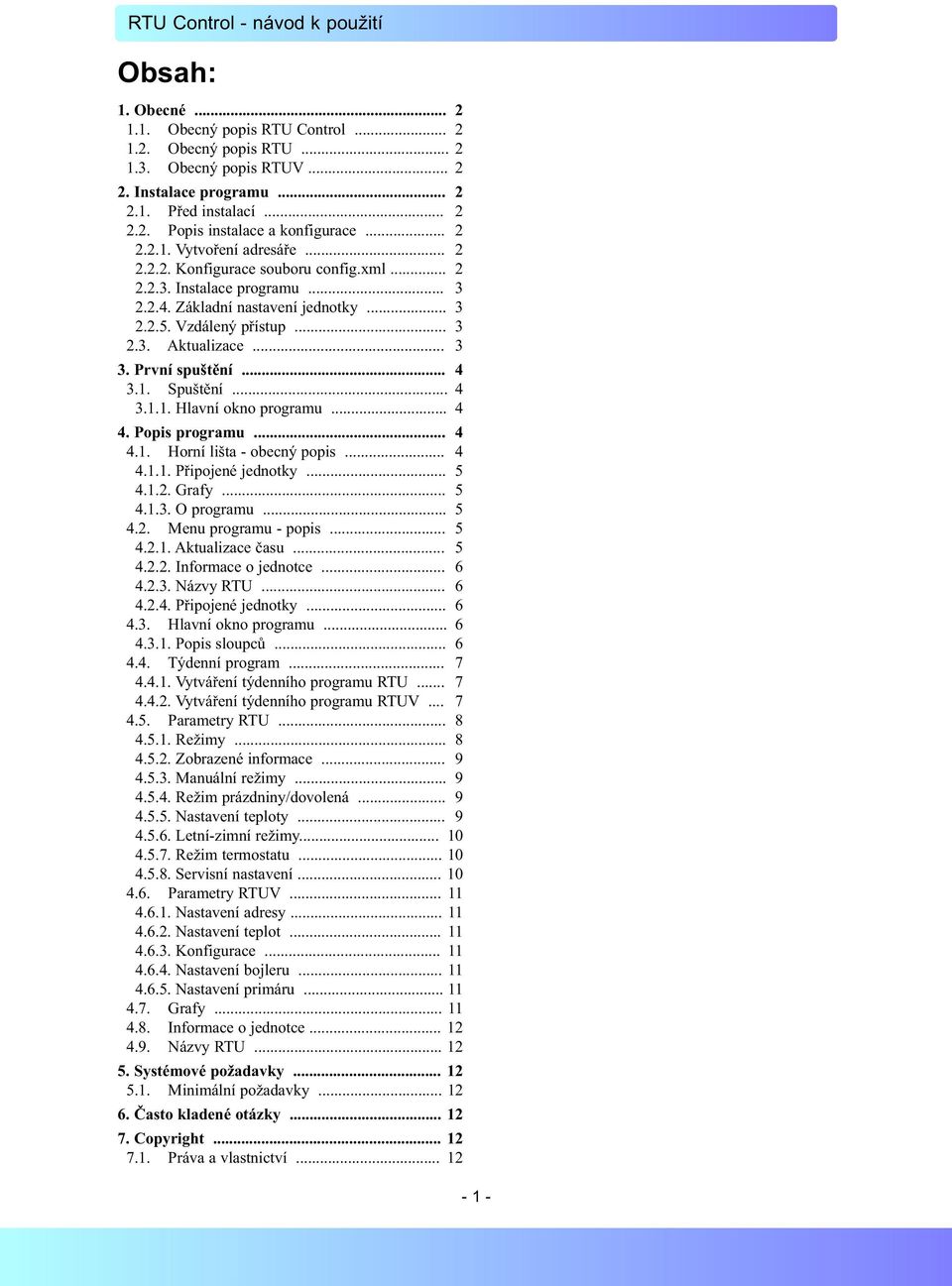

2 Obsah: 1. Obecné Obecný popis RTU Control Obecný popis RTU Obecný popis RTUV Instalace programu Před instalací Popis instalace a konfigurace Vytvoření adresáře Konfigurace souboru config.xml Instalace programu Základní nastavení jednotky Vzdálený přístup Aktualizace První spuštění Spuštění Hlavní okno programu Popis programu Horní lišta - obecný popis Připojené jednotky Grafy O programu Menu programu - popis Aktualizace času Informace o jednotce Názvy RTU Připojené jednotky Hlavní okno programu Popis sloupců Týdenní program Vytváření týdenního programu RTU Vytváření týdenního programu RTUV Parametry RTU Režimy Zobrazené informace Manuální režimy Režim prázdniny/dovolená Nastavení teploty Letní-zimní režimy Režim termostatu Servisní nastavení Parametry RTUV Nastavení adresy Nastavení teplot Konfigurace Nastavení bojleru Nastavení primáru Grafy Informace o jednotce Názvy RTU Systémové požadavky Minimální požadavky Často kladené otázky Copyright Práva a vlastnictví

3 1. Obecné 1.1. Obecný popis RTU Control Program RTU Control vyvinutý firmou ADDAT s.r.o., slouží k monitorování a konfigurování RTU systému. RTU systém je ekvitermní vytápění s regulací topných okruhů včetně TUV. Umožňuje plně automaticky regulovat jednotlivé topné okruhy v týdenním programu. Jednotlivé okruhy jsou zobrazovány v přehledném výpisu kde lze sledovat veškeré jejich stavy. Naměřené stavy lze poté zobrazovat v grafu se záznamem několika měsíců zpět. V tomto návodu je kompletně popsán celý program RTU Control, který obsahuje veškeré potřebné informace k používání Popis RTU RTU je ekvitermní regulace topných okruhů na základě přednastavených 20 ekvitermních křivek s možností teplotního posuvu křivky v rozmezí od -20 až do +20 C, které se nastavují v týdenním programu. Zjednodušeně RTU reguluje topný okruh na základě nastavené ekvitermní křivky kdy dle venkovní teploty je daná požadovaná teplota, tuto teplotu lze dále omezit termostatem je-li dosažená teplota v místnosti nastavené teplotě dojde k omezení teploty Popis RTUV Regulace RTUV hlídá nabíjení akumulační nádrže nebo bojleru kde si lze nastavit pro nabíjení až 4 různé teploty a používat je pro nastavení v týdenním pogramu. Dále se řídí cirkulační čerpadlo pro vybíjení které lze nastavit čas kdy má běžet aby docházelo k cirkulaci TUV. 2. Instalace programu RTU Control 2.1. Před instalací Než začnete s instalací programu je potřeba, aby ve vašem PC byl nainstalovaný Microsoft.NET Framework verze 4.0 Client profile + aktualizace, jinak vám program RTU Control nebude fungovat. Microsoft.NET Framework verze 4.0 Client profile je volně dostupný na oficiálních stránkách firmy Microsoft ( Nebo jej můžete získat pomocí služby Windows Update v každém systému Windows, případně na webových stránkách Pokud je již program nainstalován od servisního technika, můžete tento krok Instalace přeskočit a pokračovat bodem 3. Popis programu Popis instalace a konfigurace Program RTU Control potřebuje správně nastavit konfigurační soubor, vytvořit adresář na místním disku C a spustit instalaci. Toto vše Vám provede servisní technik společnosti Addat s.r.o Vytvoření adresáře Pro chod programu je potřeba vytvořit adresář Addat\RtuControl uložený v C:\Program Files, jednoduše po dokončení tohoto bodu musí existovat tato cesta C:\Program Files\Addat\RtuControl\config.xml ve Windows 64bit musí existovat tato cesta C:\Program Files (x86)\addat\rtucontrol\config.xml. V Program Files (x86) je potřeba vytvořit adresář Addat\RtuControl\ musí se dodržet přesný tvar velká a malá písmena. Dále nakopírovat do této složky soubor config.xml Konfigurace souboru config.xml Nyní se musí vyhledat jednotka DIGI v přípojené síti a to pomocí programu Finder. Je-li jednotka připojená k místní síti bude po spuštění Finderu automaticky vyhledána. Po úspěšném vyhledání viz. Obr.1 se jen opíše IP adresa do souboru config.xml viz. Obr2. Pokud jednotka nebyla vyhledána můžete pokus opakovat klikem na Refresh List, bude-li se toto opakovat doporučujeme vypnout bránu Firewall ve vašem PC, pokud ale ani nebude vyhledání úspěšné zkontrolujte připojení a jestli je DIGI modul připojen ve stejné síti jako PC. Je-li DIGI modul úspěšně vyhledán je možno změnit jeho nastavení sítě a to klikem na Configure IP settings. Pokud nezměníte nastavení resp. nenastavíte-li volnou IP adresu z DHCP na pevno. Může se pak stát že DHCP server ve vašem Routeru (modemu) může buď při výpadku proudu nebo z jiných důvodů přiřadit jinou IP adresu a RTU control pak nebude funkční. A bude se muset opakovat tento krok Více zde nepopisujeme z důvodů rozdílnosti nastavení vaší internetové sítě, toto pokročilé nastavení je vhodné pouze pro správce sítí. V případě nejasností nebo pro pokročilé nastavení vaší internetové sítě nás můžete kontaktovat a my Vám ochotně pomůžeme a poradíme. (

4 Obr.1 Teď už známe IP adresu jednotky a zapíšeme ji do souboru config.xml uloženého na výše popsaném umístění a to nejlépe pomocí poznámkového bloku (notepad), který je součástí systému Windows (neotevírejte soubor pomocí aplikace microsoft Word nebo podobných aplikací mohlo by dojít ke změně kódování xml souboru!). Na Obr.2 je pro ukázku otevřený soubor v poznámkovém bloku, začneme přepsáním IP adresy, a přejmenováním jednotky Name a Short_name pro zobrazení názvu v hlavním okně. Ostatní parametry jsou závislé na nastavení vaší Internetové sítě, za toto ručí správce vaší sítě. Bude-li více jednotek v síti musí se zkopírovat celý obsah <unit></unit> a upravit vše stejným způsobem. Obr.2 Po skončení změn, uložte a zkontrolujte zda jste změnili tyto parametry v souboru, který je uložen na výše uvedeném umístění bod Tím je provedeno nastavení sítě a konfigurace další krok je instalace Instalace programu Instalace se provádí z webové stránky vyberte možnost Instal pro spuštění instalace. Po skončení se program RTU Control spustí Základní nastavení jednotky Nejdříve se musí povolit regulace topných okruhů, které jsou připojené nebo, které chceme monitorovat. Dále se můžou přejmenovat pro lepší identifikaci. Vše provádí v Názvech RTU. Dále doporučujeme zkontrolovat aktualizaci firmware jednotky, je-li k dipozici novější verze tak zaktualizovat. Aktualizace se provádí v Informace o jednotce Vzdálený přístup Pro vzdálené řízení RTU systému se může provést více variantami. (vaše veřejná pevná IP adresa, VPN síť..) Pro více informací nás kontaktujte Aktualizace Aktualizace programu RTU Control se provádí automaticky při spouštění programu. Pokud je vydaná nová aktualizace, tak při novém spouštění programu bude aktualizace nabídnuta. Na této adrese můžete kdykoliv spustit znovu instalaci přímo z této stránky a tím dojde k aktualizaci programu, aktualizací nedojde ke ztrátě dat

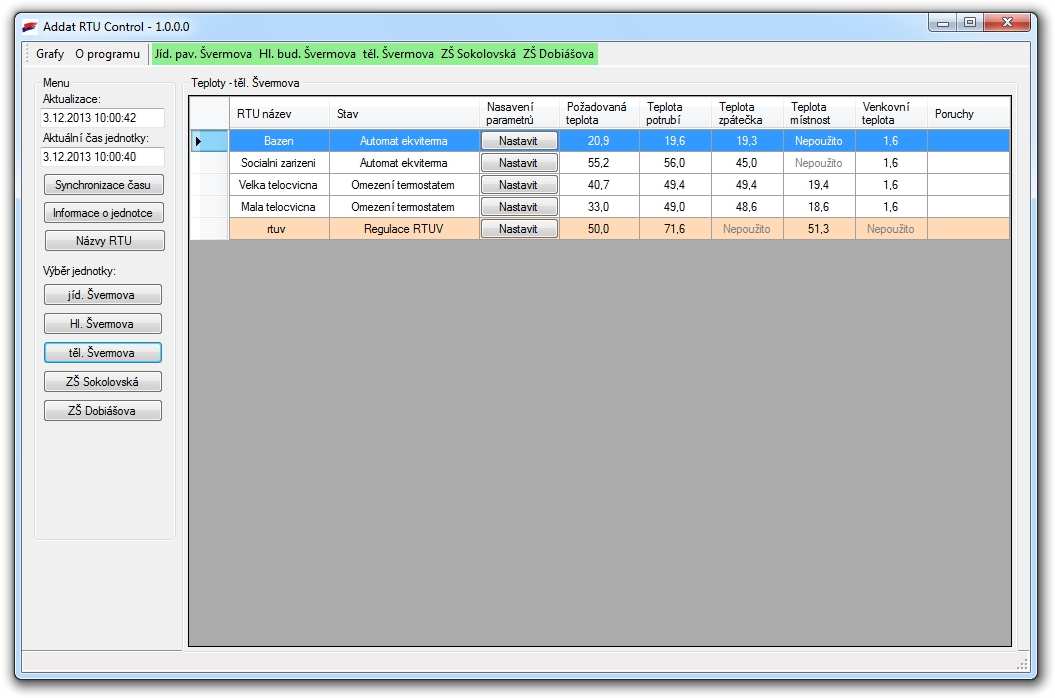

5 3. Spuštění programu 3.1. Spuštění Program spustíme pomocí ikony umístěné na ploše, pojmenované RTU Control. Otevře se okno (obr.3) ve kterém se zobrazuje průběh připojování jednotlivých řídících jednotek DIGI CAN. Zde se již zobrazují názvy, které byly zapsány v kapitole do souboru config.xml. Po dokončení připojování se zobrazí hlavní okno programu (obr.4) s názvem Addat RTU Control, ve kterém je možné sledovat RTU systém. Obr Hlavní okno programu RTU Control Po úspěšném připojení se vám zobrazí hlavní okno (obr.4). Odlišné bude jen v různých názvech a počtech jednotek DIGI CAN. Pokud se vám toto okno nezobrazí je potřeba zkontrolovat připojení k sítí a správné nastavení konfiguračního souboru viz kapitola 2. Instalace programu. Klikem na tl. jíd. Švermova se načte obsah jednotky do výpisu RTU a zobrazí se veškeré naměřené stavy. Obr.4 4. Popis programu 4.1. Horní lišta programu - obecný popis Nejdříve zde popisujeme horní nabídku umístěnou na horní liště programu RTU Control základního okna, která je vidět na (obr.5). Na této liště je tlačítko Grafy viz , tlačítko O programu viz a za nimy se zobrazují stavy připojených jednotek (připojené/nepřipojené) viz. kapitola

6 Na obr.5 vidíme RTU Control s načtenou jednotkou, v našem případě s názvem těl. Švermova Horní lišta - Připojené jednotky Na horní liště jsou zobrazovány názvy jednotek, které jsou nebo nejsou aktuálně připojené. Jejich počet je vždy ovlivněn počtem zařízení zadaných v konfiguračním souboru viz. kapitola Připojené jednotky se rozlišují barevně a to: připojené - zelené a nepřipojené - oranžové. Výběr jednotlivých jednotek je umístěn v levé nabídce pod názvem Menu viz. níže popsané Horní lišta - Grafy Tlačítko Grafy slouží k zobrazení historie zaznamenaných teplot pomocí grafu (obr.6). Popis grafů je popsán v kapitole Horní lišta - O programu Tlačítko O programu slouží k zobrazení informací o programu RTU Control. V nově otevřeném okně se zobrazuje název, verze, licence a popis programu. Obr.6 Obr Menu programu - popis Dále zde popisujeme menu umístěné v levém sloupci hlavního okna programu RTU Control Menu - aktualizace času První pole s časem je Aktualizace tento čas odpovídá času, načtenému z vašeho PC nebo je-li k dipozici internet tak z internetu. Druhý čas je Aktuální čas jednotky - jedná se o čas načtený z aktuálně vybrané řídící jednotky. Synchronizace času se provádí automaticky je-li k dispozici internet! - 5 -

7 Menu - Informace o jednotce Při otevírání tohoto okna začne nejdříve vyhledávat dostupné verze firmware a poté se otevře okno (obr.8), kde se zobrazí dostupná verze firmware je-li k dispozici, více v kapitole 4.7. Obr Názvy RTU Pro změnu názvů topných okruhů a povolení/zakázání regulace v topných okruzích slouží tlačítko Názvy RTU. Více v kapitole Výběr jednotky Další nabídka hlavního okna jsou tlačítka s připojenými jednotkami pod nápisem Výběr jednotky. Je-li některé z tlačítek viditelné znamená to, že je jednotka připojená. Klikem na tlačítko se načte obsah jednotky a ten se zobrazí ve výpise hlavního okna s názvem Výpis RTU, který se následně přepíše na název zvolené jednotky (obr.9) Hlavní okno - popis Na obr.9 je vidět výpis jedné jednotky, která v tomto případě obsahuje 3 topné větve. Veškerý obsah je zde zobrazen v tabulce a to pod názvem Teploty - J.Svermova. Zobrazují se zde tyto parametry: RTU název, Stav, Nastavení parametrů, Požadovaná teplota, Teplota potrubí, Teplota zpátečky, Teplota místnost, Venkovní teplota a Poruchy (viz. obr.9) Hlavní okno - popis jednotlivých sloupců Vysvětlení pojmů : Obr.9 RTU název - název topného okruhu, který lze přejmenovat viz. kapitola Stav - zobrazuje aktuální stav, topného okruhu (automat ekviterma, ruční..) viz. kapitola Nastavení parametrů - tlačítko pro nastavení (týdenního programu, parametrů...) viz. kapitola 4.4. Požadovaná teplota - zobrazuje požadovanou teplotu pro daný topný okruh včetně posuvů viz. kapitola 4.5 Teplota potrubí - zobrazuje naměřenou teplotu potrubí (topná voda) Teplota zpátečky - zobrazuje naměřenou teplotu zpátečky (vratná voda z okruhu), u RTUV nepoužito Teplota místnosti - zobrazuje naměřenou teplotu místnosti (pokojové čidlo), teplota v bojleru (RTUV) Venkovní teplota - zobrazuje naměřenou venkovní teplotu (venkovní čidlo), u RTUV nepoužito - 6 -

8 Poruchy - indikace poruchy v daném topném okruhu 4.4. Týdenní program Týdenní program je možné nastavit pro každý topný okruh samostatně s minimálním krokem 30 minut (1 krok = 30 min). Pro editaci týdenního programu si vyberte požadovaný topný okruh RTU a klikněte na tlačítko ve sloupci Program. V nově otevřeném okně (obr.10) s názvem Týdenní program je zobrazen týdenní program pro vybraný okruh a je možné jej nastavovat. Editace programu u RTU probíhá pomocí výběru jedné ze 3 scén a jejím nakreslení do týdenního pogramu. Scéna představuje teplotu posuvu o kterou se má navýšit či snížit požadovaná teplota v daný čas. Nastavení teplot (scén) je popsáno v kapitole Editace u RTUV probíhá pomocí výběru ze 4 teplot určených pro nabíjení v režimu Týdenní program nabíjení viz. horní lišta. Dále v režimu Týdenní pogram oběh je určen pro běh cirkulačního čerpadla na výběr je ze 2 scén Vypnuto a Zapnuto viz. Obr.11, tímto se určuje kdy má běžet cirk. čerpadlo. Po úspěšné editaci týdenního programu a jeho parametrů je nutné kliknout na tlačítko Uložit do regulátoru, po úspěšném uložení se zobrazí hláška o uložení dat a je možné okno uzavřít. Pokud v průběhu editace zjistíte chybu a chcete se vrátit do předešlého nastavení klikněte na tlačítko Znovu načíst data, nebo zavřete okno s týdenním programem a znovu jej otevřete. Tím dojde ke znovu načtení dat z řídící jednotky Vytváření týdenního programu RTU Editace týdenního programu je velice jednoduchá a intuitivní, vše se vytváří pomocí myši. Pro změnu teploty v týdenním programu si nejdříve vybereme scénu, kterou chceme do programu zadat. Scénu vybereme kliknutím myši na příslušné tlačítko s teplotou požadované scény (denní posuv, noční útlum a komfortní posuv). Dále v programu na místě, kde chcete změnit teplotu vytápění zmáčkněte levé tlačítko myši a natáhneme až do požadovaného místa ukončení scény. Takto si můžete změnit celý týdenní program ve vybraném okruhu. Změněný týdenní program nezapomeňte uložit pomocí tlačítka Uložit do regulátoru na horní liště! Obr Vytváření týdenního programu RTUV Editace týdenního programu je stejná jako u RTU, pouze jsou tu dva režimy Týdenního programu (nabíjení a oběh) viz. Obr.11. Nejdříve si vybereme Režim na horní liště tohoto okna Týdenní program nabíjení nebo Týdenní program oběh poté můžeme pokračovat stejným způsobem jako u RTU. Pro změnu teploty nabíjení TUV v týdenním programu si nejdříve vybereme teplotu, kterou chceme do programu zadat. Teplotu vybereme kliknutím myši na příslušné tlačítko s teplotou požadované teploty nabíjení. Dále v programu na místě, kde chcete změnit teplotu nabíjení zmáčkněte levé tlačítko myši a natáhneme až do požadovaného místa ukončení scény. Pokračujte stejným způsobem i v režimu Týdenní program oběh, na výběr je zde pouze scéna Vypnuto a Zapnuto (Vypnuto=čerpadlo, Zapnuto=čerpadlo). Takto si můžete změnit celý týdenní program ve vybraném okruhu TUV. Změněný týdenní program nezapomeňte uložit pomocí tlačítka Uložit do regulátoru! - 7 -

9 Obr Parametry RTU V otevřeném okně týdenního programu je na horní liště tlačítko Parametry RTU tím se otevře nové okno RTU nastavení parametrů. Na obr.12 můžete vidět všechny parametry které se zde nastavují. Tyto parametry vám při zprovoznění RTU systému nastaví servisní technik. Proto doporučujeme se důkladně seznámit s každým parametrem, aby při jakékoliv změně nedošlo k nečekané údálosti (nefunkční stav...) Po změně jakéhokoliv parametru je potřeba nové nastavení potvrdit a poté uložit do regulátoru. Potvrzení se provádí klikem na tlačítko OK a v okně týdenní program klikem na tlačítko Uložit do regulátoru, tím se veškeré prováděné změny uložily do zařízení. Obr.12 V kapitolách jsou podrobně popsány všechny parametry

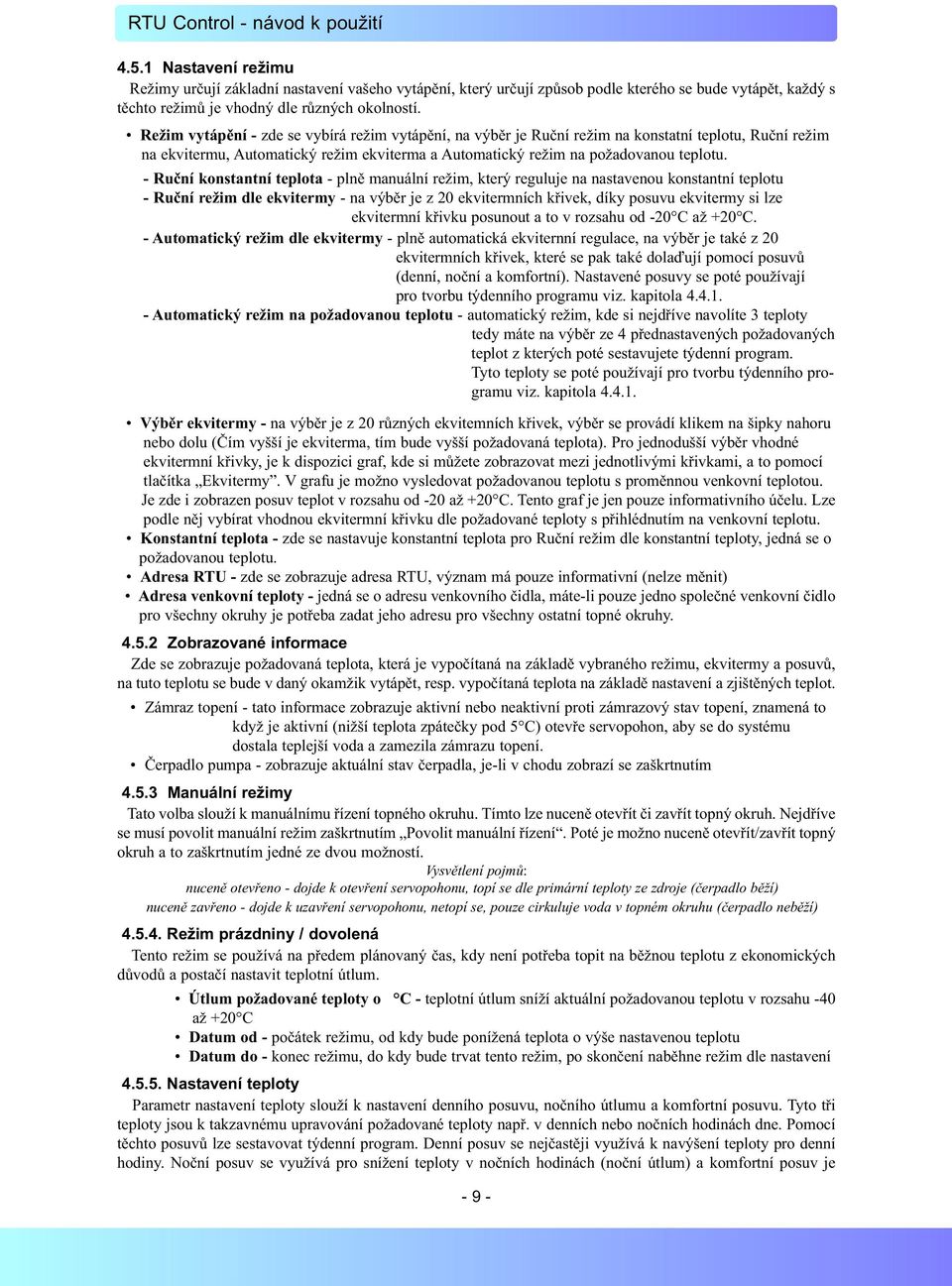

10 4.5.1 Nastavení režimu Režimy určují základní nastavení vašeho vytápění, který určují způsob podle kterého se bude vytápět, každý s těchto režimů je vhodný dle různých okolností. Režim vytápění - zde se vybírá režim vytápění, na výběr je Ruční režim na konstatní teplotu, Ruční režim na ekvitermu, Automatický režim ekviterma a Automatický režim na požadovanou teplotu. - Ruční konstantní teplota - plně manuální režim, který reguluje na nastavenou konstantní teplotu - Ruční režim dle ekvitermy - na výběr je z 20 ekvitermních křivek, díky posuvu ekvitermy si lze ekvitermní křivku posunout a to v rozsahu od -20 C až +20 C. - Automatický režim dle ekvitermy - plně automatická ekviternní regulace, na výběr je také z 20 ekvitermních křivek, které se pak také dolaďují pomocí posuvů (denní, noční a komfortní). Nastavené posuvy se poté používají pro tvorbu týdenního programu viz. kapitola Automatický režim na požadovanou teplotu - automatický režim, kde si nejdříve navolíte 3 teploty tedy máte na výběr ze 4 přednastavených požadovaných teplot z kterých poté sestavujete týdenní program. Tyto teploty se poté používají pro tvorbu týdenního programu viz. kapitola Výběr ekvitermy - na výběr je z 20 různých ekvitemních křivek, výběr se provádí klikem na šipky nahoru nebo dolu (Čím vyšší je ekviterma, tím bude vyšší požadovaná teplota). Pro jednodušší výběr vhodné ekvitermní křivky, je k dispozici graf, kde si můžete zobrazovat mezi jednotlivými křivkami, a to pomocí tlačítka Ekvitermy. V grafu je možno vysledovat požadovanou teplotu s proměnnou venkovní teplotou. Je zde i zobrazen posuv teplot v rozsahu od -20 až +20 C. Tento graf je jen pouze informativního účelu. Lze podle něj vybírat vhodnou ekvitermní křivku dle požadované teploty s přihlédnutím na venkovní teplotu. Konstantní teplota - zde se nastavuje konstantní teplota pro Ruční režim dle konstantní teploty, jedná se o požadovanou teplotu. Adresa RTU - zde se zobrazuje adresa RTU, význam má pouze informativní (nelze měnit) Adresa venkovní teploty - jedná se o adresu venkovního čidla, máte-li pouze jedno společné venkovní čidlo pro všechny okruhy je potřeba zadat jeho adresu pro všechny ostatní topné okruhy Zobrazované informace Zde se zobrazuje požadovaná teplota, která je vypočítaná na základě vybraného režimu, ekvitermy a posuvů, na tuto teplotu se bude v daný okamžik vytápět, resp. vypočítaná teplota na základě nastavení a zjištěných teplot. Zámraz topení - tato informace zobrazuje aktivní nebo neaktivní proti zámrazový stav topení, znamená to když je aktivní (nižší teplota zpátečky pod 5 C) otevře servopohon, aby se do systému dostala teplejší voda a zamezila zámrazu topení. Čerpadlo pumpa - zobrazuje aktuální stav čerpadla, je-li v chodu zobrazí se zaškrtnutím Manuální režimy Tato volba slouží k manuálnímu řízení topného okruhu. Tímto lze nuceně otevřít či zavřít topný okruh. Nejdříve se musí povolit manuální režim zaškrtnutím Povolit manuální řízení. Poté je možno nuceně otevřít/zavřít topný okruh a to zaškrtnutím jedné ze dvou možností. Vysvětlení pojmů: nuceně otevřeno - dojde k otevření servopohonu, topí se dle primární teploty ze zdroje (čerpadlo běží) nuceně zavřeno - dojde k uzavření servopohonu, netopí se, pouze cirkuluje voda v topném okruhu (čerpadlo neběží) Režim prázdniny / dovolená Tento režim se používá na předem plánovaný čas, kdy není potřeba topit na běžnou teplotu z ekonomických důvodů a postačí nastavit teplotní útlum. Útlum požadované teploty o C - teplotní útlum sníží aktuální požadovanou teplotu v rozsahu -40 až +20 C Datum od - počátek režimu, od kdy bude ponížená teplota o výše nastavenou teplotu Datum do - konec režimu, do kdy bude trvat tento režim, po skončení naběhne režim dle nastavení Nastavení teploty Parametr nastavení teploty slouží k nastavení denního posuvu, nočního útlumu a komfortní posuvu. Tyto tři teploty jsou k takzavnému upravování požadované teploty např. v denních nebo nočních hodinách dne. Pomocí těchto posuvů lze sestavovat týdenní program. Denní posuv se nejčastěji využívá k navýšení teploty pro denní hodiny. Noční posuv se využívá pro snížení teploty v nočních hodinách (noční útlum) a komfortní posuv je - 9 -

11 možno využívat pro navýšení teploty v čase kdy je nutné krátkodobě v určitém čase mít vyšší teplotu. Posuvy se nastavují v rozsahu -20 C až +20 C s minimálním krokem 0,5 C. Tyto posuvy je možno nastavovat pouze v automatickém režimu vytápění Letní-zimní režimy RTU systém lze nastavit tak, aby se sám přepnul do letního či zimního režimu dle dvou možných režimů. A to podle venkovní teploty, kdy se nastaví doba po jakou bude vypočítávat průměrnou teplotu a dle nastavené venkovní teploty se systém přepne do letní-zimního režimu nebo podle nastaveného datumu. Dále je možné si nastavit letní/zimní režim ručně, a to volbou Režim. Zimní režim tímto nastavíte ručně zimní režim, RTU bude vytápět dle nastaveného režimu vytápění Letní režim tímto nastavíte ručně letní režim, znamená trvale zavřený servopohon Dle venkovní teploty, pro automatický přechod do zimního/letního režimu lze nastavit venkovní teplota, která když nastane tak dojde k přechodu režimu. Dále lze nastavit doba po jakou bude RTU systém tuto teplotu vypočítávat. Dosáhne-li průměrná teplota nastaveného období nastavenou venkovní teplotu dojde tím ke splnění podmínky pro přechod režimu. Dle datumu a to pro přechod do letního či zimního režimu. Letní či zimní režim začíná dnem nastaveného datumu, bez jiných okolností Režim termostatu Podle použití je potřeba nastavit režim termostatu záleží jestli budete využívat pokojové čidlo (ADS 100, ADS 100 ABB, ADS 100 ITL) nebo nepoužijete žádnou z těchto možností. Tento režim slouží k omezování teploty topné vody vůči aktuální požadované teplotě, dojde k takzv. režimu Omezení termostatem. Míra omezení bude dána dalším nasavením Režim vypnuto znamená, že nebude s ohledněna pokojová teplota. Režim teplotní čidlo ADS znamená, že je použito pokojové čidlo, které vám umožňuje nastavit si limit ní teplotu, necitlivost a redukci. - Limitní teplota je mezní teplota v referenční místnosti kde je umístěno pokojové čidlo. - Redukce výše redukce, která určuje omezení požadované teploty v %. - Necitlivost pro spuštění redukce teploty a pro návrat k normálu je respektována necitlivost, nastavitelná v rozsahu 0,2-1,0 C Popis funkce: Limitní teplota je mezní teplota v referenční místnosti. Je-li překročena tato mezní teplota (ve dne například osluněním místnosti, přetopením...), dojde k redukci teploty topné vody dle nastavené redukce v %. V případě, že dojde k omezení teploty z důvodů vyšší pokojové teploty než nastavené zobrazí se ve stavu topného okruhu Omezení termostatem Servisní nastavení Servisní nastavení slouží k nastavení parametrů, které jsou určené pro zásah pouze servisním technikem. Pro vstup do servisního nastavení slouží tlačítko s názvem Servisní nastavení, ale bez znalostí hesla je nepřístupné. Heslo je proměnné a závisí na aktuálním dnu v týdnu, např. je-li pondělí heslo bude 123 bude-li úterý heslo bude 234 a tak dále až do neděle tedy 789. Po zadání správného hesla se vám povolí následující parametry Typ serva a Regulační proměnné, tyto zásahy by měl provádět jen servisní technik. Nastavení servopohonu Typ serva - Relé, Analogové Stav serva - informavitivní údaj v mv, poloha serva pouze u analogového Doba serva - doba po kterou se bude servopohon pohybovat Regulační proměnné - slouží k nastavení servisních parametrů, které nastavuje servisní technik. - Perioda regulace - v periodě je průběžně vyhodnocována odchylka požadované a skutečné teploty topné vody, v nastavitelém rozsahu s - Max. akční zásah - servopohon vykonává periodicky otevírání nebo zavírání směšovacího ventilu v krocích odvozených od rozdílu požadované a skutečné teploty topné vody. Čím větší je diference, tím větší je krok. Parametr slouží k omezení kroku při větších teplotních rozdílech a to v rozsahu 5-20s. Akční zesílení - tímto parametrem se zvyšuje vypočítaný akční zásah servopohonu o tento nastavený parametr, výpočet se provádí vypočítaný akční zásah * např 100% = akční zesílení. Rozsah je %. Omezení teploty - tímto parametrem se určuje maximální nastavení požadované teploty topné

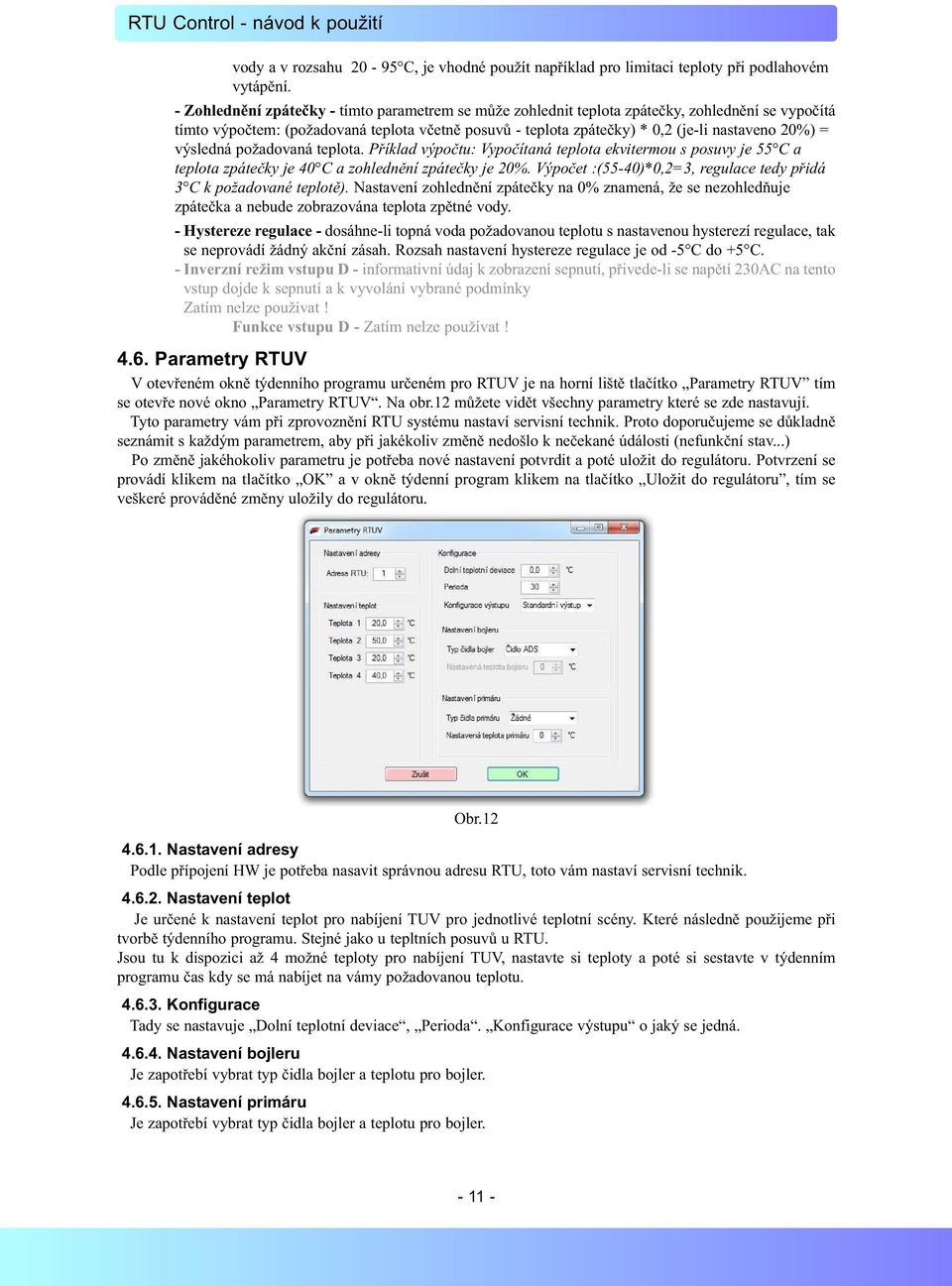

12 vody a v rozsahu C, je vhodné použít například pro limitaci teploty při podlahovém vytápění. - Zohlednění zpátečky - tímto parametrem se může zohlednit teplota zpátečky, zohlednění se vypočítá tímto výpočtem: (požadovaná teplota včetně posuvů - teplota zpátečky) * 0,2 (je-li nastaveno 20%) = výsledná požadovaná teplota. Příklad výpočtu: Vypočítaná teplota ekvitermou s posuvy je 55 C a teplota zpátečky je 40 C a zohlednění zpátečky je 20%. Výpočet :(55-40)*0,2=3, regulace tedy přidá 3 C k požadované teplotě). Nastavení zohlednění zpátečky na 0% znamená, že se nezohledňuje zpátečka a nebude zobrazována teplota zpětné vody. - Hystereze regulace - dosáhne-li topná voda požadovanou teplotu s nastavenou hysterezí regulace, tak se neprovádí žádný akční zásah. Rozsah nastavení hystereze regulace je od -5 C do +5 C. - Inverzní režim vstupu D - informativní údaj k zobrazení sepnutí, přivede-li se napětí 230AC na tento vstup dojde k sepnutí a k vyvolání vybrané podmínky Zatím nelze používat! Funkce vstupu D - Zatím nelze používat! 4.6. Parametry RTUV V otevřeném okně týdenního programu určeném pro RTUV je na horní liště tlačítko Parametry RTUV tím se otevře nové okno Parametry RTUV. Na obr.12 můžete vidět všechny parametry které se zde nastavují. Tyto parametry vám při zprovoznění RTU systému nastaví servisní technik. Proto doporučujeme se důkladně seznámit s každým parametrem, aby při jakékoliv změně nedošlo k nečekané údálosti (nefunkční stav...) Po změně jakéhokoliv parametru je potřeba nové nastavení potvrdit a poté uložit do regulátoru. Potvrzení se provádí klikem na tlačítko OK a v okně týdenní program klikem na tlačítko Uložit do regulátoru, tím se veškeré prováděné změny uložily do regulátoru. Obr Nastavení adresy Podle přípojení HW je potřeba nasavit správnou adresu RTU, toto vám nastaví servisní technik Nastavení teplot Je určené k nastavení teplot pro nabíjení TUV pro jednotlivé teplotní scény. Které následně použijeme při tvorbě týdenního programu. Stejné jako u tepltních posuvů u RTU. Jsou tu k dispozici až 4 možné teploty pro nabíjení TUV, nastavte si teploty a poté si sestavte v týdenním programu čas kdy se má nabíjet na vámy požadovanou teplotu Konfigurace Tady se nastavuje Dolní teplotní deviace, Perioda. Konfigurace výstupu o jaký se jedná Nastavení bojleru Je zapotřebí vybrat typ čidla bojler a teplotu pro bojler Nastavení primáru Je zapotřebí vybrat typ čidla bojler a teplotu pro bojler

13 4.7. Grafy Grafy slouží k zobrazení historie zaznamenaných teplot v grafu (obr.13). Pro zobrazení grafů klikněte na tlačítko Grafy. Po otevření nového okna s názvem Teplotní grafy si nejdříve vyberte jednotku, pak vyberte měsíc a poté klikněte na tlačítko Načíst, aby se graf načetl. Po načtení dat si můžete vybrat graf pro jednotlivé okruhy a sledovat jejich průběhy s možností výběru zobrazení všech zaznamenávaných teplot, posuvů a stavů serva a to pomocí volby Vyberte grafy: zaškrtnutím hodnoty se vám daná volba zobrazí v grafu viz. výpis všech zobrazených hodnot vpravo vedle grafu. Další možností je zobrazit buď pouze jeden vybraný den nebo zobrazit všechny dny a to pomocí volby vyberte den: a poté Načíst den nebo Načíst všechny dny. Po zobrazení v grafu všech vybraných hodnot můžete najet myší nad určitý úsek, kde se vám zobrazí popiska s naměřenými údaji v daný čas viz. obr.13. Jakýkoliv zobrazený graf si můžete vytisknout pomocí tlačítka Tisk. Tato funkce je určená pro možnost vytisknutí stavu, na kterým lze zpozorovat určitou odlišnost atd. Obr Informace o jednotce Na hlavním okně programu je pod synchronizací času umístěné tlačítko Informace o jednotce pro zjištění informací o připojené jednotce. Po stisknutí tohoto tlačítka se otevře nové okno, ve kterém se zobrazí název jednotky, verze firmwaru a verze hardwaru (obr.14). Dále nám umožňuje aktualizovat firmware je-li k dispozici. Zjišťování dostupnosti akutalizace probíhá vždy automaticky při otevírání tohoto okna, pro kontrolu dostupnosti je také možné použít tlačítko Aktualizace firmware. Vždy pro zjišťování nových dostupných verzí firmware je zapotřebí mít připojený internet. Dále je možno vytvořit zálohu a nahrát ze zálohy týdenní program, pouze vyberte umístění kam se má záložní soubor uložit a poté ze stejného místa případně můžete tento soubor načíst. Obr

14 4.9. Názvy RTU Tato volba slouží k přejmenování názvů topných okruhů a povolení regulace v jednotce. Po stisknutí tlačítka Názvy RTU se otevře nové okno (obr.15) ve kterém je možné měnit názvy. Dříve než se budou měnit názvy, se doporučuje povolit topné okruhy, které chceme regulovat RTU systémem nebo, které jsou připojené. Pokud již ale máte povolené topné okruhy od servisního technika, tak můžete přejít k změnám názvů. Povolování regulace se provádí pomocí zaškrtávátka v pravém sloupci a to zaškrtnutím. Změna názvů se provádí klikem na vybraný řádek a přejmenováním výchozího názvu (rtu 0...) na nový (např. obývací pokoj) nebo dvojklikem myši a poté napsat nový název, pokud ale potom nekliknete myší na jiný řádek nebo šipkou na klávesnici neposunete na jiný řádek tak nový název nepůjde uložit (tato vlastnost je stejná jako např. v microsoft excelu). Tímto způsobem se přejmenovávají názvy topných okruhů. Po přejmenování je vždy nutné provést uložení a to klikem na Uložit nastavení. Pokud je v RTU systému TUV tak ho nalezneme vždy na posledním řádku a je světle oranžovou barvou odlišen od ostatních názvů. Tlačítko znovu načíst nastavení je určeno pro načtení výchozích názvů, tedy smazání všech dosavadních ale neuložených názvů, uložené názvy už nelze vrátit do výchozí pozice, lze je pouze dále přepisovat. Poté zavřete toto okno a ve Výpise RTU hlavního okna programu lze vidět nové názvy. Obr

15 5. Systémové požadavky 5.1. Minimální požadavky na HW a SW Software: Windows XP a vyšší NET Framework 4 Client Profile (zdarma) Hardware: Minimálně 512MB RAM Minimálně Procesor 1 GHz CD ROM mechanika minimálně 16x videoadaptér 1280x 1024, 16 bit siťová karta minimálně 100Mbit 6. Často kladené otázky Otázka: Nelze se připojit k žádné jednotce? Odpověď: Za předpokladu, že RTU control už byl v provozu, je zapotřebí zkontrolovat internetové připojení a poté zkontrolovat hlavní rozvaděč s RTU systémem jestli je pod napětím. Otázka: Nelze se připojit k žádné jednotce? Odpověď: Zkontrolujte nastavení IP adresy, je-li uložená IP adresa v config.xml s IP adresou přiřazená v jed notce DIGI. Otázka: Za jak dlouho je uplatněna změna v týdenním programu? Odpověď: Změna v týdenním programu by se měla projevit cca do jedné minuty, v závislosti na počtu vytápěných okruhů. 7. Copyright 7.1. Práva a vlastnictví Všechna práva a vlastnictví jsou vyhrazena firmě ADDAT s.r.o., adresou Májová 1126, Liberec 30 - Vratislavice nad Nisou, , zapsaná pod spisovou značkou, vložka 6445 ze dne u Krajské soudu v Ústí nad Labem. Copyright 2014 ADDAT s.r.o
