1 Projekt: ODBORNÝ VÝCVIK VE 3. TISÍCILETÍ Úloha: Vzorový příklad rodinného domu přehled spotřebičů Obor: Elektrikář silnoproud Ročník: 2. Zpracoval: Ing. Jaromír Budín, Ing. Jiří Šima Střední odborná škola Otrokovice, 2010 Projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky

2 ESII-14 VZOROVÝ PŘÍKLAD RODINNÉHO DOMU PŘEHLED SPOTŘEBIČŮ 1 Popis Půdorys, přehled spotřebičů a přehled sběrnicových tlačítek Půdorys řešeného RD je na následující straně. V projektu jsou zakresleny všechny spotřebiče, které mají být připojeny na spínací nebo na roletovou jednotku. Projektant společně se zákazníkem nebo s architektem vypracuje seznam ovládacích míst s příslušnými funkcemi. Několik příkladů tlačítek centrálních funkcí, které názorně předvádějí výhody systému Nikobus (viz také předváděcí panel, případně předváděcí kufřík). 1. centrální tlačítko - ovládací kryt: Topení noční teplota (úsporný režim. Všechny rolety dolů. Lampa na nočním stolku v ložnici 1 po 10 s vypne všechna svítidla a přístroje vypnout (kromě pračky a bojleru). Místo instalace: tlačítko u lůžka v ložnici centrální tlačítko - ovládací kryt: Topení denní teplota (komfortní režim). Všechny rolety nahoru (kromě ložnice). Lampa na nočním stolku v ložnici 1 se zapne. Vysvícení cesty: chodba, obývací pokoj, kuchyň. Elektrospotřebiče v kuchyni zapnout. Místo instalace: tlačítko u lůžka v ložnici centrální tlačítko - ovládací kryt: Všechna svítidla zapnout. Všechny žaluzie nahoru. Vnější osvětlení bliká. Všechny spínané zásuvky vypnout. Telefonním rozhraním hlásit poplach. Místo instalace: tlačítko u lůžka v ložnici 1.

3 4. sběrnicové tlačítko v koupelně: Stisknout nahoře: světlo se zapne Ventilátor se zapne. Stisknout dole: světlo se vypne Ventilátor po 10 s vypne. 5. sběrnicové tlačítko pro centrální VYP: Vypnout přístroje v kuchyni. Místo instalace: světlo na chodbě zapnout, po 10 s vypnout u vchodových dveří vnější osvětleni zapnout, po 10 s vypnout všechna svítidla v domě vypnout topení na úsporný režim.

4 Půdorys rodinného domu s vyznačením ovládacích míst

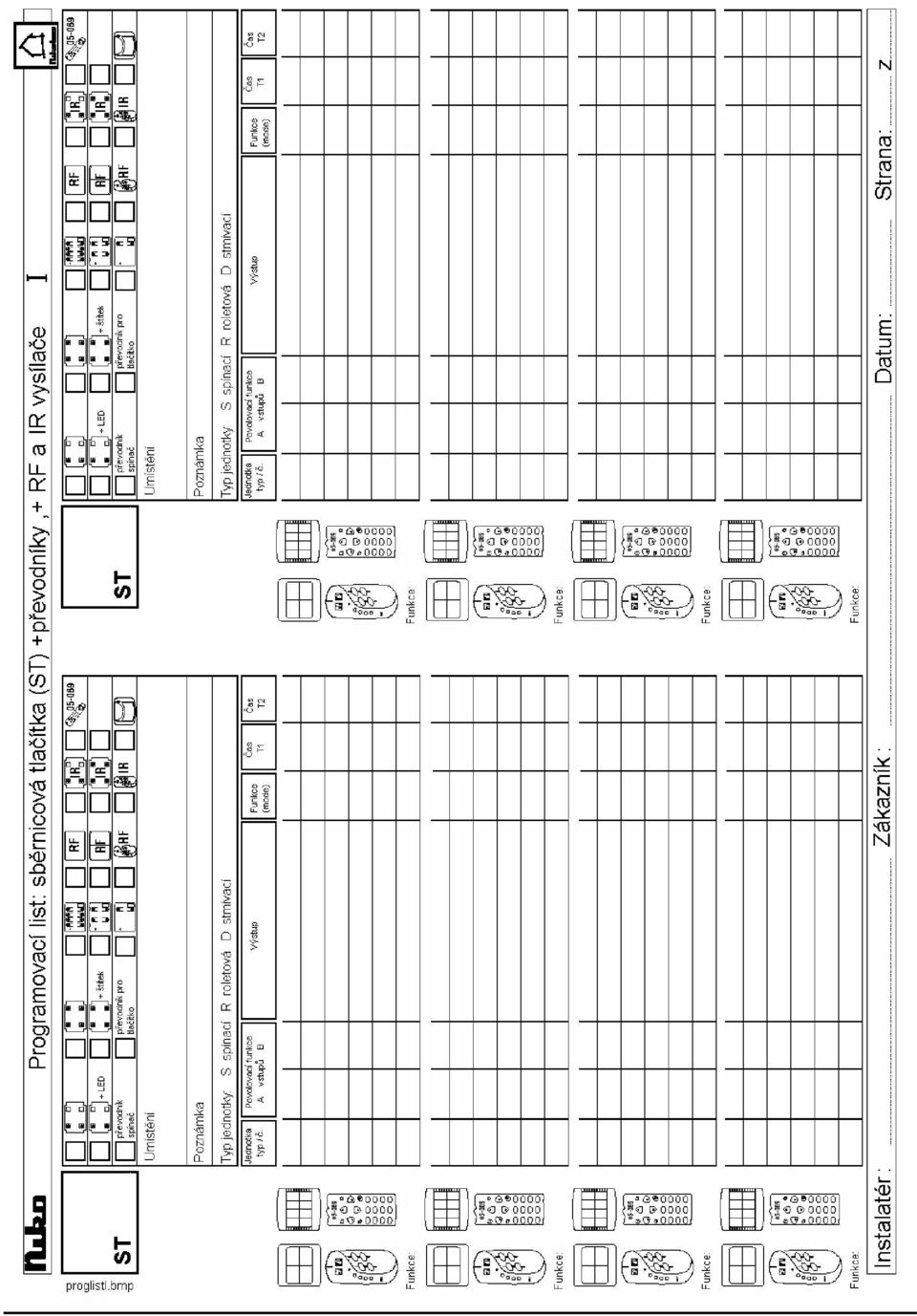

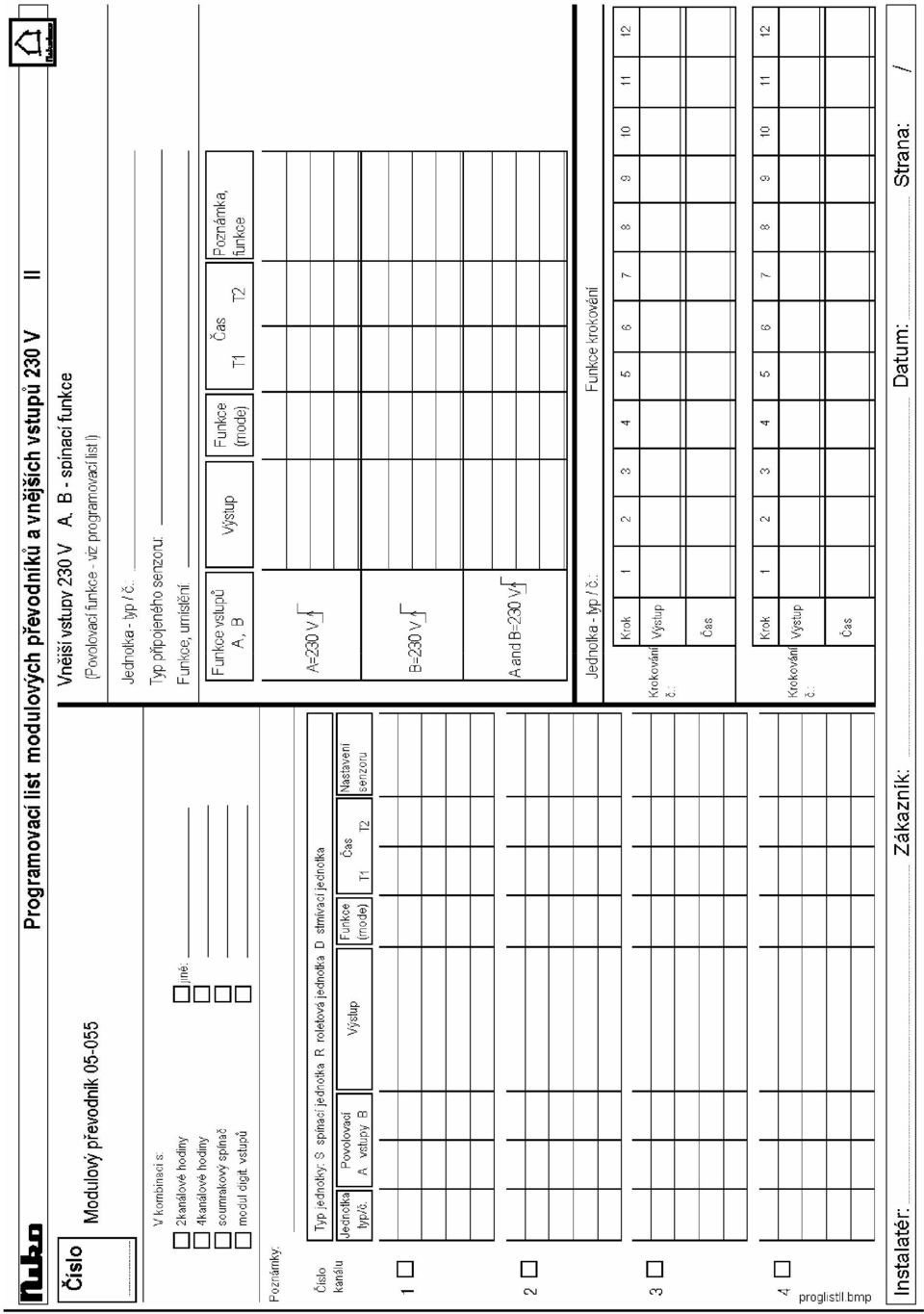

5 6. sběrnicové tlačítko "cesta" - světlo v obývacím pokoji zapnout, po 10 s vypnout místo instalace: světlo na chodbě zapnout, po 10 s vypnout obývací pokoj světlo v ložnici 1 zapnout. Přehled výstupů Přiřazení výstupů různým spotřebičům se zaznačí do štítku "Výstupy" (typ. ozn. PM ). Vyplnění programovacích listů Každé sběrnicové tlačítko se zapíše zvlášť do programovacího listu. Zaznamenanou aplikaci RD naleznete v elektronické podobě. Ověření naprogramované aplikace Kompletně propojeny a naprogramovaný systém lze ověřit na předváděcím panelu nebo předváděcím kufříku. Vyzkoušejte si parametrizovat několik tlačítek a seznamte se s funkcemi systému.

6

7

8 Půdorys obývacího pokoje, přehled svítidel a sběrnicových tlačítek Půdorys je uveden na další straně. V projektu jsou zakreslena všechna svítidla, která mají být připojena na stmívací jednotku a také všechna ovládací místa. Nesmí se zapomenout, že kromě tlačítek pro světelné scény jsou potřebná i tlačítka pro individuální ovládání svítidel (1 sběrnicové tlačítko na svítidlo nebo skupinu svítidel). V příkladu jsou všechna svítidla připojena na stmívací jednotku, takže při zadání určité světelné scény lze stmívat všechna svítidla. Všechna individuální tlačítka se naprogramují pro příslušné výstupy s funkcí m1 (horní bod ZAP, dolní bod VYP). Předprogramované jsou 3 světelné scény: "televize", "čtení", "stolování". Každá světelná scéna se ovládá zvláštním tlačítkem. Světelné scény "televize" (ST 8/1) svítidlo nad stolem v jídelně vypnout (D 1.8) ostatní svítidla v jídelně: nejsou ovládána nástěnná svítidla v obývacím pokoji: všechna zapnout na 25% (D1.1, D1.5, D1.4) stropní svítidla v obývacím pokoji: vypnout (D1.2, D1.3) místo instalace: RF vysílač spínač pod stolem v obývacím pokoji "čtení" (ST 4/1) svítidla v jídelně: nejsou ovládána nástěnná svítidla v obývacím pokoji: všechna zapnout na 50% (D1.1, D1.5, D1.4) svítidla nad stolem v obývacím pokoji: zapnout na 100% (D1.2, D1.3) místo instalace: roh obývací pokoj-kuchyň "stolování" (ST 9/1) svítidlo nad stolem v jídelně zapnout na 100% (D 1.8) nástěnná svítidla v jídelně: všechna zapnout na 50% (D1.6, D1.7) nástěnná svítidla v obývacím pokoji: všechna vypnout (D1.1, D1.5, D1.4) stojanová lampa jídelna (zásuvka): zapnout na 25% (D1.9) svítidla nad stolem v obývacím pokoji: vypnout (D1.2, D1.3) místo instalace: příčka jídelna/kuchyň. Důležité je, že uživatel si může kdykoliv sám nastavit intenzitu osvětlení každého svítidla. Avšak přidat svítidlo do skupiny světelné scény lze jen programováním jednotky.

9 Půdorys obývacího pokoje a vyznačení stmívatelných světel Přehled výstupu Přiřazení výstupu se zaznačí do štítku "Výstupy" ( typ. ozn. PM ) Vyplnění programovacích listu Každé sběrnicové tlačítko se zapíše zvlášť na programovací list. 2 Praktická cvičení 1. Vyplnění programovacího listu. 2. Vyplnění označovacího štítku sběrnicového tlačítka. 3. Zapojení 230 V. 4. Zapojení sběrnice. 5. Programování jednotek. 6. Přezkoušení funkcí systému.

10 Cvičení 1 6 svítidel v místnosti se rozdělí do 2 skupin skupina 1 a skupina 2 (viz půdorys). Obdobně se zapojí i žaluzie. U dveří vlevo je sběrnicové tlačítko s děleným ovládacím krytem, u dveří vpravo je sběrnicové tlačítko s jednoduchým ovládacím krytem. Sběrnicové tlačítko u dveří vlevo: levý 1/2 ovládací kryt: horní bod: skupina 1 (impulz) ZAP, VYP dolní bod: skupina 2 (impulz) ZAP, VYP pravý 1/2 ovládací kryt: horní bod: žaluzie nahoru dolní bod: žaluzie dolů. Sběrnicové tlačítko u dveří vpravo: ovládací kryt: horní bod: centrálně, skupina 1+2 ZAP, žaluzie nahoru dolní bod: centrálně, skupina 1+2 VYP, žaluzie dolů.

11 Cvičení 2 6 svítidel v místnosti se rozdělí do 2 skupin skupina 1 a skupina 2 (viz půdorys). Obdobně se zapojí i žaluzie. U dveří vlevo je sběrnicové tlačítko s děleným ovládacím krytem, u dveří vpravo je sběrnicové tlačítko s jednoduchým ovládacím krytem. Sběrnicové tlačítko u dveří vlevo: levý 1/2 ovládací kryt: horní bod: centrálně, skupina 1+2 ZAP dolní bod: centrálně, skupina 1+2 VYP pravý 1/2 ovládací kryt: horní bod: žaluzie nahoru dolní bod: žaluzie dolů. Sběrnicové tlačítko u dveří vpravo: ovládací kryt: horní bod: centrálně, skupina 1+2 blikají, žaluzie dolů dolní bod: centrálně, skupina 1+2 VYP, žaluzie nahoru. Postup: 1. Dle pokynů vyučujícího zrealizujte půdorys pokoje (změňte zapojení a příslušné el. obvody). 2. Vyplňte list výstupů dle zadání. 3. Vyplňte programovací list dle zadání.

12 3 Otázky k měřené úloze 1. Na co se nesmí s projektu půdorysu zapomenout? a) Nesmí se zapomenout, že kromě tlačítek pro světelné scény jsou potřebná i tlačítka pro individuální ovládání svítidel (1 sběrnicové tlačítko na svítidlo nebo skupinu svítidel). b) Nesmí se zapomenout na tlačítka pro světelné scény. c) Nedostatky jsou doplněny později. 2. Kam se zaznačí všechny výstupy zakreslené v půdorysu? a) Neznačí se. b) Zaznačí se také na štítcích SESTAVA. c) Zaznačí se také na štítcích Výstupy. Tím se také určí počet jednotek potřebných pro danou instalaci. 3. Může si uživatel kdykoliv sám nastavit intenzitu osvětlení každého svítidla? a) Nelze provést. b) Lze, ale jen programováním jednotky. c) Důležité je, že uživatel si může kdykoliv sám nastavit intenzitu osvětleni každého svítidla. Avšak přidat svítidlo do skupiny světelné scény lze jen programováním jednotky. 4. Jaké jsou předprogramované světelné scény v půdorysu obývacího pokoje? a) Předprogramované jsou 3 světelné scény: "televize", "čtení", "stolování". Každá světelná scéna se ovládá zvláštním tlačítkem. Číslo ovládacího místa pozice sběrnicového tlačítka na montážní desce (zleva 1 až 4). b) Nejsou předprogramované žádné světelné scény. c) Je předprogramovaných 10 světelných scén. 4 Řešení 1a); 2c); 3c); 4a) 5 Kritéria hodnocení Známka Kritéria 1 4 správné odpovědi 2 3 správné odpovědi 3 2 správné odpovědi 4 1 správná odpověď 5 0 správných odpovědí INTERNETOVÉ ZDROJE WWW: < >.
