Návod k použití a údržbě vysokozdvižných vozíků řady PSO

Transkript

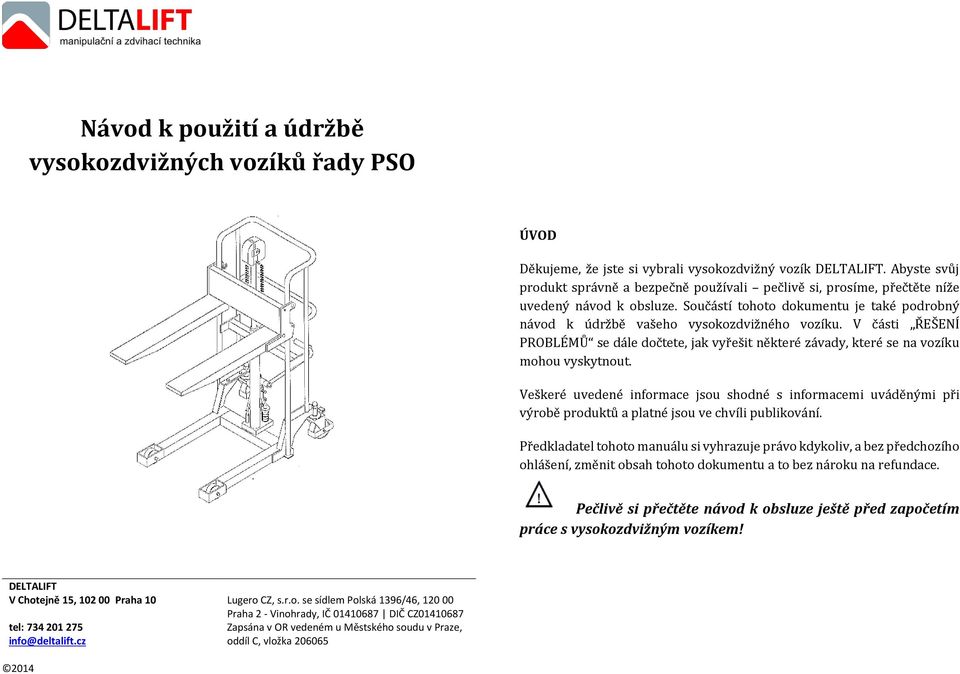

1 Návod k použití a údržbě vysokozdvižných vozíků řady PSO ÚVOD Děkujeme, že jste si vybrali vysokozdvižný vozík DELTALIFT. Abyste svůj produkt správně a bezpečně používali pečlivě si, prosíme, přečtěte níže uvedený návod k obsluze. Součástí tohoto dokumentu je také podrobný návod k údržbě vašeho vysokozdvižného vozíku. V části ŘEŠENÍ PROBLÉMŮ se dále dočtete, jak vyřešit některé závady, které se na vozíku mohou vyskytnout. Veškeré uvedené informace jsou shodné s informacemi uváděnými při výrobě produktů a platné jsou ve chvíli publikování. Předkladatel tohoto manuálu si vyhrazuje právo kdykoliv, a bez předchozího ohlášení, změnit obsah tohoto dokumentu a to bez nároku na refundace. Pečlivě si přečtěte návod k obsluze ještě před započetím práce s vysokozdvižným vozíkem! DELTALIFT V Chotejně 15, Praha 10 tel: info@deltalift.cz Lugero CZ, s.r.o. se sídlem Polská 1396/46, Praha 2 - Vinohrady, IČ DIČ CZ Zapsána v OR vedeném u Městského soudu v Praze, oddíl C, vložka

2 výrobce označení strojního zařízení Noblelift China No.528,Jing Yi Road Economic Development Zone, Changxing Zhejiang, China PSO412 (PSO412) 1 vidlicová kolečka 6 řetěz a otáčecí kolo 2 podpůrné vidlice 7 rám 3 zdvihací vidlice 8 pedál 4 odnímatelná plošina 9 zadní kolečka (řiditelná) 5 hydraulická část TYPY VOZÍKŮ, PRO KTERÉ JE URČEN TENTO NÁVOD K POUŽITÍ Typ Nosnost (kg) Výška zdvihu Velikost stolu Výška vozíku Min. výška Délka vozíku Řiditelná / Vidlicová kolečka (Ø mm) PSO x / 75 PSO x / 75 2 POPIS STROJE A JEHO POUŽITÍ Vysokozdvižný hydraulický vozík série PSO je multifunkční stroj pro stohování a krátkou přepravu. Při provozu nevzniknou jiskry nebo elektromagnetické pole. Z toho důvodu se vozík hodí pro manipulaci a přepravu hořlavých a explozivních látek, pro nakládání a vykládání vozidel, ve skladech nebo obchodních domech. Jeho přednosti jsou stabilní zvednutí, vysoká obratnost, lehké použití, bezpečná a spolehlivá manipulace a jednotlivě použitelné brzdy řiditelných kol. mechanický vysokozdvižný vozík je určen k transportu lehčího zboží do 400 Kg a k následnému zdvihu nákladu do výšky. Ruční zdvih pomocí nožního pedálu. Vysokozdvižný vozík je určen výhradně do vnitřního suchého prostředí, k použití na rovném, tvrdém a nenakloněném terénu. Předpokládané použití: převoz lehkého nákladu nebo zboží, následný zdvih nákladu do výšky, např. při zakládání zboží do regálů, jako odkládací plocha při použití u výrobní linky apod.

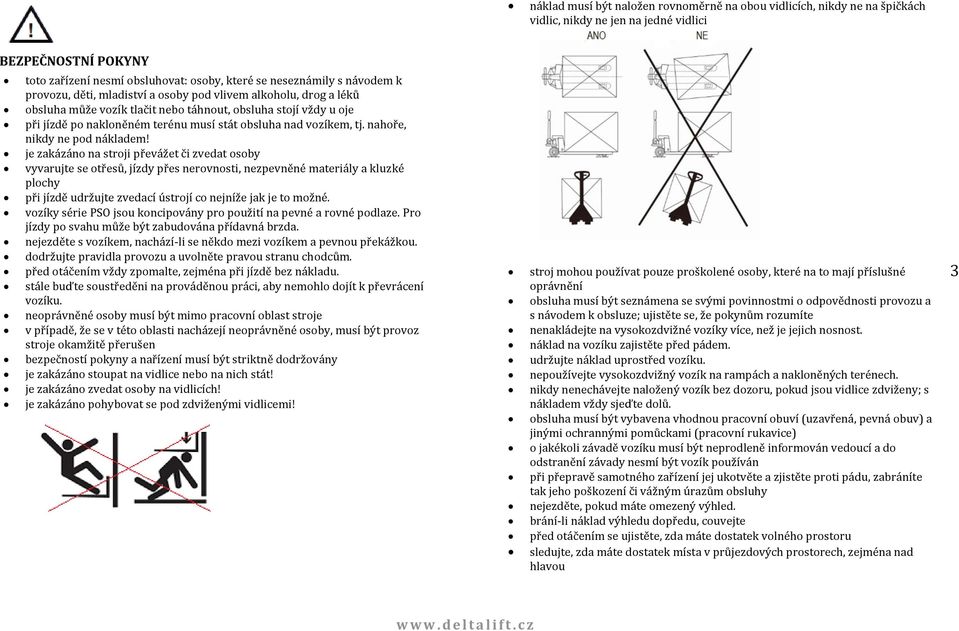

3 náklad musí být naložen rovnoměrně na obou vidlicích, nikdy ne na špičkách vidlic, nikdy ne jen na jedné vidlici BEZPEČNOSTNÍ POKYNY toto zařízení nesmí obsluhovat: osoby, které se neseznámily s návodem k provozu, děti, mladiství a osoby pod vlivem alkoholu, drog a léků obsluha může vozík tlačit nebo táhnout, obsluha stojí vždy u oje při jízdě po nakloněném terénu musí stát obsluha nad vozíkem, tj. nahoře, nikdy ne pod nákladem! je zakázáno na stroji převážet či zvedat osoby vyvarujte se otřesů, jízdy přes nerovnosti, nezpevněné materiály a kluzké plochy při jízdě udržujte zvedací ústrojí co nejníže jak je to možné. vozíky série PSO jsou koncipovány pro použití na pevné a rovné podlaze. Pro jízdy po svahu může být zabudována přídavná brzda. nejezděte s vozíkem, nachází-li se někdo mezi vozíkem a pevnou překážkou. dodržujte pravidla provozu a uvolněte pravou stranu chodcům. před otáčením vždy zpomalte, zejména při jízdě bez nákladu. stále buďte soustředěni na prováděnou práci, aby nemohlo dojít k převrácení vozíku. neoprávněné osoby musí být mimo pracovní oblast stroje v případě, že se v této oblasti nacházejí neoprávněné osoby, musí být provoz stroje okamžitě přerušen bezpečností pokyny a nařízení musí být striktně dodržovány je zakázáno stoupat na vidlice nebo na nich stát! je zakázáno zvedat osoby na vidlicích! je zakázáno pohybovat se pod zdviženými vidlicemi! stroj mohou používat pouze proškolené osoby, které na to mají příslušné oprávnění obsluha musí být seznámena se svými povinnostmi o odpovědnosti provozu a s návodem k obsluze; ujistěte se, že pokynům rozumíte nenakládejte na vysokozdvižné vozíky více, než je jejich nosnost. náklad na vozíku zajistěte před pádem. udržujte náklad uprostřed vozíku. nepoužívejte vysokozdvižný vozík na rampách a nakloněných terénech. nikdy nenechávejte naložený vozík bez dozoru, pokud jsou vidlice zdviženy; s nákladem vždy sjeďte dolů. obsluha musí být vybavena vhodnou pracovní obuví (uzavřená, pevná obuv) a jinými ochrannými pomůckami (pracovní rukavice) o jakékoli závadě vozíku musí být neprodleně informován vedoucí a do odstranění závady nesmí být vozík používán při přepravě samotného zařízení jej ukotvěte a zjistěte proti pádu, zabráníte tak jeho poškození či vážným úrazům obsluhy nejezděte, pokud máte omezený výhled. brání-li náklad výhledu dopředu, couvejte před otáčením se ujistěte, zda máte dostatek volného prostoru sledujte, zda máte dostatek místa v průjezdových prostorech, zejména nad hlavou 3

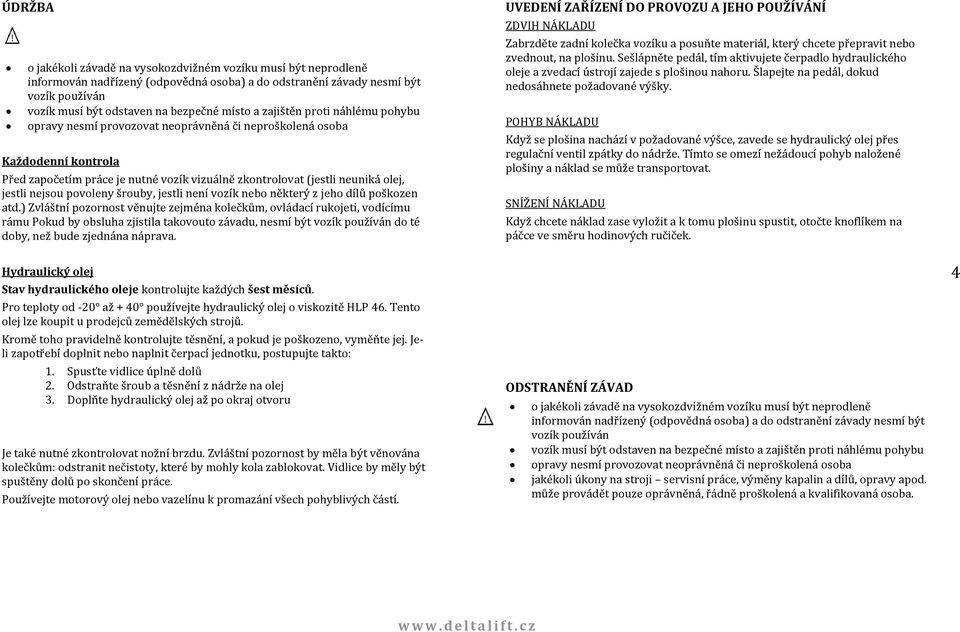

4 ÚDRŽBA o jakékoli závadě na vysokozdvižném vozíku musí být neprodleně informován nadřízený (odpovědná osoba) a do odstranění závady nesmí být vozík používán vozík musí být odstaven na bezpečné místo a zajištěn proti náhlému pohybu opravy nesmí provozovat neoprávněná či neproškolená osoba Každodenní kontrola Před započetím práce je nutné vozík vizuálně zkontrolovat (jestli neuniká olej, jestli nejsou povoleny šrouby, jestli není vozík nebo některý z jeho dílů poškozen atd.) Zvláštní pozornost věnujte zejména kolečkům, ovládací rukojeti, vodícímu rámu Pokud by obsluha zjistila takovouto závadu, nesmí být vozík používán do té doby, než bude zjednána náprava. Hydraulický olej Stav hydraulického oleje kontrolujte každých šest měsíců. Pro teploty od -20 až + 40 používejte hydraulický olej o viskozitě HLP 46. Tento olej lze koupit u prodejců zemědělských strojů. Kromě toho pravidelně kontrolujte těsnění, a pokud je poškozeno, vyměňte jej. Jeli zapotřebí doplnit nebo naplnit čerpací jednotku, postupujte takto: 1. Spusťte vidlice úplně dolů 2. Odstraňte šroub a těsnění z nádrže na olej 3. Doplňte hydraulický olej až po okraj otvoru Je také nutné zkontrolovat nožní brzdu. Zvláštní pozornost by měla být věnována kolečkům: odstranit nečistoty, které by mohly kola zablokovat. Vidlice by měly být spuštěny dolů po skončení práce. Používejte motorový olej nebo vazelínu k promazání všech pohyblivých částí. UVEDENÍ ZAŘÍZENÍ DO PROVOZU A JEHO POUŽÍVÁNÍ ZDVIH NÁKLADU Zabrzděte zadní kolečka vozíku a posuňte materiál, který chcete přepravit nebo zvednout, na plošinu. Sešlápněte pedál, tím aktivujete čerpadlo hydraulického oleje a zvedací ústrojí zajede s plošinou nahoru. Šlapejte na pedál, dokud nedosáhnete požadované výšky. POHYB NÁKLADU Když se plošina nachází v požadované výšce, zavede se hydraulický olej přes regulační ventil zpátky do nádrže. Tímto se omezí nežádoucí pohyb naložené plošiny a náklad se může transportovat. SNÍŽENÍ NÁKLADU Když chcete náklad zase vyložit a k tomu plošinu spustit, otočte knoflíkem na páčce ve směru hodinových ručiček. ODSTRANĚNÍ ZÁVAD o jakékoli závadě na vysokozdvižném vozíku musí být neprodleně informován nadřízený (odpovědná osoba) a do odstranění závady nesmí být vozík používán vozík musí být odstaven na bezpečné místo a zajištěn proti náhlému pohybu opravy nesmí provozovat neoprávněná či neproškolená osoba jakékoli úkony na stroji servisní práce, výměny kapalin a dílů, opravy apod. může provádět pouze oprávněná, řádně proškolená a kvalifikovaná osoba. 4

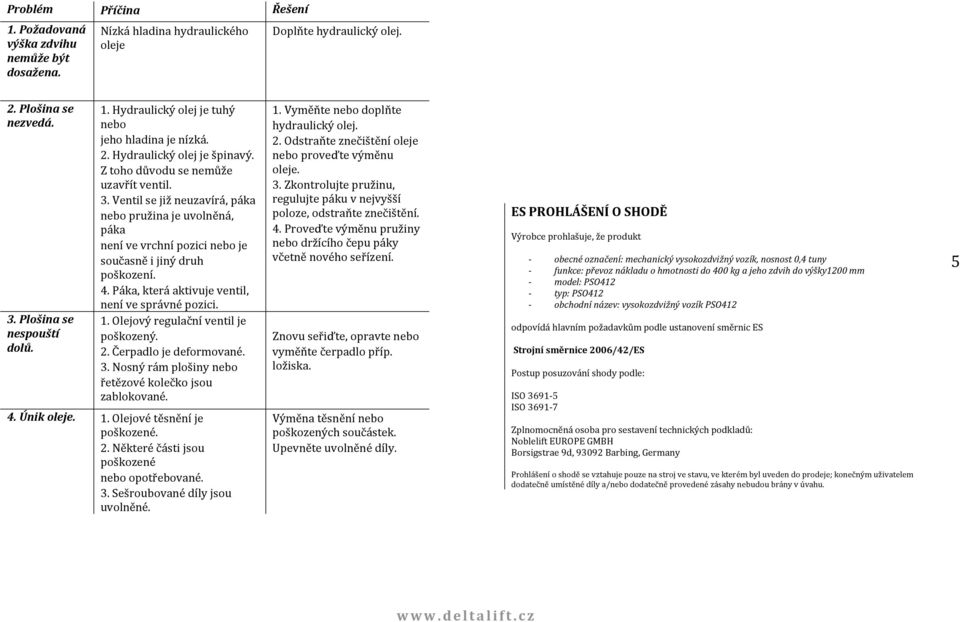

5 Problém Příčina Řešení 1. Požadovaná výška zdvihu nemůže být dosažena. Nízká hladina hydraulického oleje Doplňte hydraulický olej. 2. Plošina se nezvedá. 3. Plošina se nespouští dolů. 1. Hydraulický olej je tuhý nebo jeho hladina je nízká. 2. Hydraulický olej je špinavý. Z toho důvodu se nemůže uzavřít ventil. 3. Ventil se již neuzavírá, páka nebo pružina je uvolněná, páka není ve vrchní pozici nebo je současně i jiný druh poškození. 4. Páka, která aktivuje ventil, není ve správné pozici. 1. Olejový regulační ventil je poškozený. 2. Čerpadlo je deformované. 3. Nosný rám plošiny nebo řetězové kolečko jsou zablokované. 4. Únik oleje. 1. Olejové těsnění je poškozené. 2. Některé části jsou poškozené nebo opotřebované. 3. Sešroubované díly jsou uvolněné. 1. Vyměňte nebo doplňte hydraulický olej. 2. Odstraňte znečištění oleje nebo proveďte výměnu oleje. 3. Zkontrolujte pružinu, regulujte páku v nejvyšší poloze, odstraňte znečištění. 4. Proveďte výměnu pružiny nebo držícího čepu páky včetně nového seřízení. Znovu seřiďte, opravte nebo vyměňte čerpadlo příp. ložiska. Výměna těsnění nebo poškozených součástek. Upevněte uvolněné díly. ES PROHLÁŠENÍ O SHODĚ Výrobce prohlašuje, že produkt - obecné označení: mechanický vysokozdvižný vozík, nosnost 0,4 tuny - funkce: převoz nákladu o hmotnosti do 400 kg a jeho zdvih do výšky1200 mm - model: PSO412 - typ: PSO412 - obchodní název: vysokozdvižný vozík PSO412 odpovídá hlavním požadavkům podle ustanovení směrnic ES Strojní směrnice 2006/42/ES Postup posuzování shody podle: ISO ISO Zplnomocněná osoba pro sestavení technických podkladů: Noblelift EUROPE GMBH Borsigstrae 9d, Barbing, Germany Prohlášení o shodě se vztahuje pouze na stroj ve stavu, ve kterém byl uveden do prodeje; konečným uživatelem dodatečně umístěné díly a/nebo dodatečně provedené zásahy nebudou brány v úvahu. 5

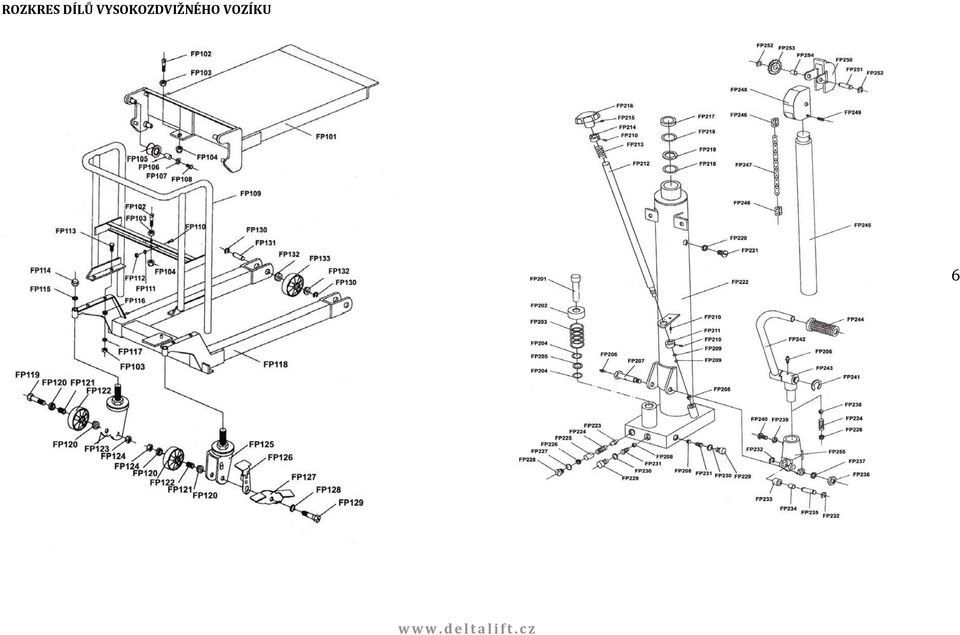

6 ROZKRES DÍLŮ VYSOKOZDVIŽNÉHO VOZÍKU 6
