Honeywell AX5100HG EKVITERMNÍ REGULÁTOR A KASKÁDOVÝ ŘADIČ KOTLŮ. Hlavní rysy. Popis. Funkce regulátoru KATALOGOVÝ LIST.

Transkript

1 prosinec 2007 AX5100HG Popis EKVITERMNÍ REGULÁTOR A KASKÁDOVÝ ŘADIČ KOTLŮ Hlavní rysy KATALOGOVÝ LIST Jednoduché ovládání pomocí 4 tlačítek a dvouřádkového displeje Podsvícení displeje Jednoduchá a intuitivní struktura menu 6 výstupů (bez napětí) 8 vstupů (analogové i digitální) Ukládání individuálních funkcí Použitelné samostatně i jako součást soustavy (přes XIB bus) LED indikátor stavu relé (otevřeno / uzavřeno) Dálkové řízení (pomocí modemu) Informace o poruchách (pomocí faxu přes spojení s PC) Vhodné pro připevnění na zeď Regulátory AX5000 jsou vybaveny vestaveným komunikačním systémem. Regulátor AX5100HG je navíc vybaven uživatelským rozhraním (dvouřádkový displej a čtyři ovládací tlačítka). Díky tomu může být regulátor AX5100HG použit samostatně nebo v síti. V síti může být regulátor AX5100HG použit k řízení dalších AX5000 regulátorů, které nejsou vybaveny uživatelským rozhraním. Všechny regulátory AX5000 mají stejnou strukturu menu pro jednoduché ovládání. Regulátor AX5000 je vybaven několika funkcemi. Každá funkce ovládá konkrétní součást nebo skupinu součástek a má svůj specifický účel a vlastnosti. Regulátor AX5100HG může být použit na řízení kaskády kotlů, čerpadlového okruhu, směšovaného okruhu, cirkulačního čerpadla a k dodávání teplé vody pro domácnost (pomocí zásobního bojleru). Funkce regulátoru Funkce Gen. SC MC PC HWS FM Datum a čas Automatický přechod na letní čas Test relé Port RS232 (pro spojení s PC / modemem ) RS485 (XIB bus) Indikátor poruchy (blikající LED) Týdenní rozvrh s až čtyřmi přepnutími za den Přednastavení dovolené během roku (až 8 různých časových úseků) Overtime contact with release relay Maximální nastavená teplota na noc (v závislosti na venkovní teplotě) Nastavení proměnné teploty v závislosti na venkovní teplotě (OTC) Předtopení (aby bylo dosaženo požadované teploty na začátku denního provozu) Limit vytápění (žádné topení během léta v závislosti na venkovní teplotě) Požadavek na vytápění (přepnutí na denní provoz)

2 Kontrola cirkulačního čerpadla Nahrání vypočtených přepnut (PID řízení) Změna automatické sekvence Ochrana proti mrazu (v závislosti na naměřené teplotě) Ochrana proti odejmutí (ventilu a / nebo čerpadla) Počítadla provozu (počet hodin a zapínání / vypínání) Celodenní nepřetržitý provoz Ochrana proti legionelle Obnova zásoby horké vody před přepnutím do denního režimu Ochrana proti vniknutí studené vody do zásobníku s teplou vodou Nastavení teploty teplé vody v zásobníku Priorita zásobníku s teplou vodou Monitorování nastavené teploty (ohlásí chybu, pokud se nepodaří včas dosáhnout nastavené teploty) Překročení času čerpání (nastavitelné) Ukládání všech chyb detekovaných v jednotlivých funkcích a a jejich zaslání (faxem nebo přes připojení k PC) Detekce chyb v naměřených teplotách, monitorovaných teplotách a chybného vstupu Ukládání naměřených teplot, pracovního stavu a stavu komponent (vstupů a výstupů) v pravidelných intervalech Pozn.: Dostupnost výše uvedených funkcí může záviset na zvoleném schématu Technické parametry Obecné Rozměry 208 x 165 x 55 mm Hmotnost 700 g Nominální napětí zdroje 230 VAC, + 10% / - 15 %, 50 / 60 Hz Vstupní proud 6 VA Vnitřní pojistka 40 mat, 250 VAC (rozměry 5 x 20 mm, dle IEC 127) Bezpečnostní třída II (IEC 1010) Potlačení EMC Ochrana dle EN , vysílání dle EN Max. okolní teplota (pro uskladnění) -10 C až +70 C Max okolní teplota (při používání) 0 C až +40 C Max. relativní vlhkost 90% (nekondenzující) Výstupní relé Počet 6 Typ Beznapěťové kontakty Make-break kapacita Max 250 VAC, max 3A Připojovací koncovky mm 2 Analogové vstupy Počet 8 Typ 10 bit, A/D konverze Použití senzor NTC, beznapěťový přepínač Připojovací koncovky mm 2 Komunikace PC / modem rozhraní RS232 (se speciálním adaptérem) XIB bus RS485 Připojovací koncovky XIB bus mm 2

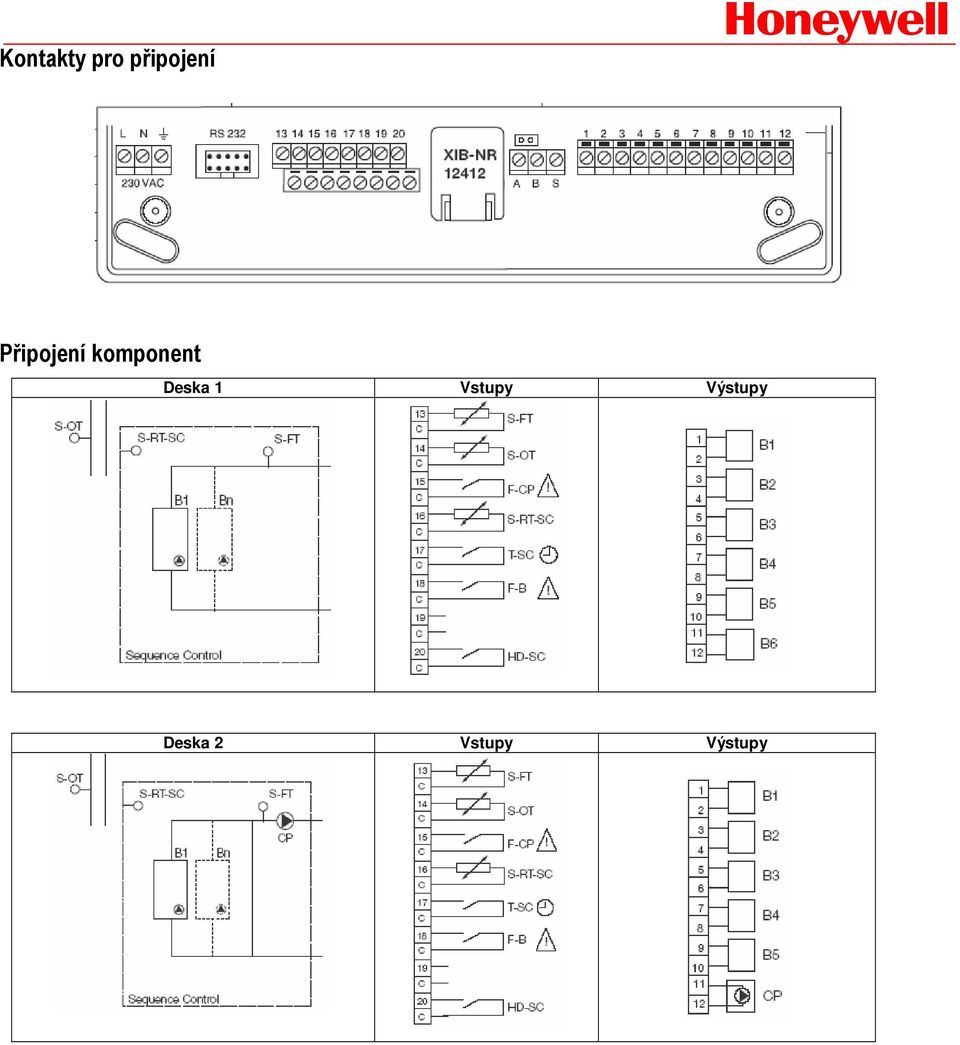

3 Kontakty pro připojení Připojení komponent Deska 1 Vstupy Výstupy Deska 2 Vstupy Výstupy

4 Deska 3 Vstupy Výstupy Deska 4 Vstupy Výstupy Deska 5 Vstupy Výstupy

5 Deska 6 Vstupy Výstupy Deska 7 Vstupy Výstupy Deska 8 Vstupy Výstupy

6 Deska 9 Vstupy Výstupy Deska 10 Vstupy Výstupy Deska 11 Vstupy Výstupy

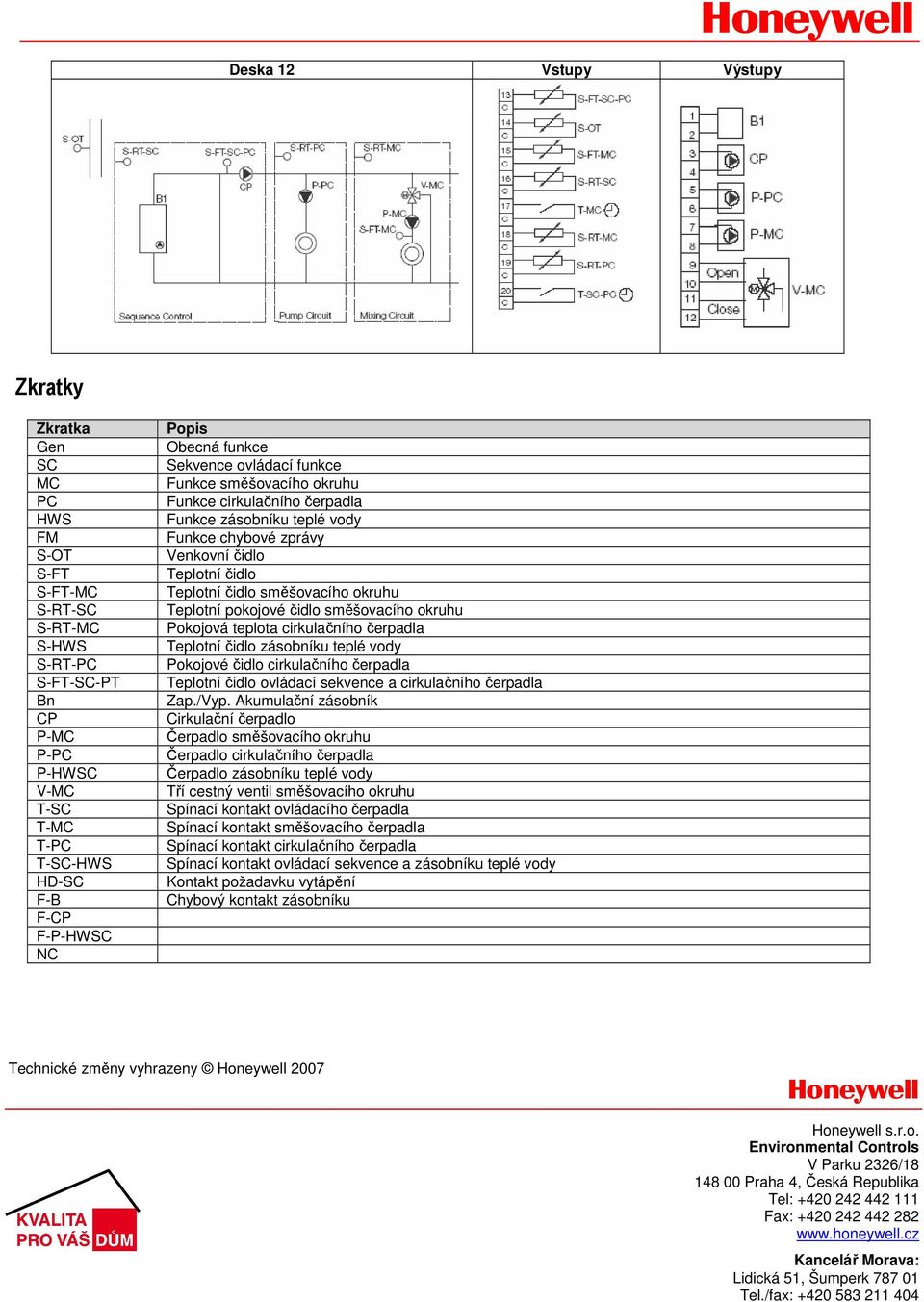

7 Deska 12 Vstupy Výstupy Zkratky Zkratka Gen SC MC PC HWS FM S-OT S-FT S-FT-MC S-RT-SC S-RT-MC S-HWS S-RT-PC S-FT-SC-PT Bn CP P-MC P-PC P-HWSC V-MC T-SC T-MC T-PC T-SC-HWS HD-SC F-B F-CP F-P-HWSC NC Popis Obecná funkce Sekvence ovládací funkce Funkce směšovacího okruhu Funkce cirkulačního čerpadla Funkce zásobníku teplé vody Funkce chybové zprávy Venkovní čidlo Teplotní čidlo Teplotní čidlo směšovacího okruhu Teplotní pokojové čidlo směšovacího okruhu Pokojová teplota cirkulačního čerpadla Teplotní čidlo zásobníku teplé vody Pokojové čidlo cirkulačního čerpadla Teplotní čidlo ovládací sekvence a cirkulačního čerpadla Zap./Vyp. Akumulační zásobník Cirkulační čerpadlo Čerpadlo směšovacího okruhu Čerpadlo cirkulačního čerpadla Čerpadlo zásobníku teplé vody Tří cestný ventil směšovacího okruhu Spínací kontakt ovládacího čerpadla Spínací kontakt směšovacího čerpadla Spínací kontakt cirkulačního čerpadla Spínací kontakt ovládací sekvence a zásobníku teplé vody Kontakt požadavku vytápění Chybový kontakt zásobníku Technické změny vyhrazeny 2007 s.r.o. Environmental Controls V Parku 2326/ Praha 4, Česká Republika Tel: Fax: Kancelář Morava: Lidická 51, Šumperk Tel./fax:
