Měření metalických kabelážních systémů xdsl Fyzická vrstva

Transkript

1 Měření metalických kabelážních systémů xdsl Fyzická vrstva Stručný popis a představení testovacích procedur metalického vedení před a po nasazení služeb xdsl. Efektivní testování xdsl linky znamená nutnost odděleného testování po jednotlivých vrstvách telekomunikačního modelu (Fyzická, DSL, ATM, IP, PPP a TriplePlay). Před nasazením provozu na Vaši xdsl linku je nutné začít s testováním fyzické a ověřit si kvalitu místní smyčky. To můžeme provést využitím digitálního multimetru a proměřit parametry (Napětí, Odpor, Kapacita) mezi párem T-R (Tip to Ring) a mezi žílou a zemí T-G (Tip to Ground), R-G (Ring to Ground). Testování DMM Napětí / Proud pro klasické telefonní služby (POTS) je na lince napětí cca 50V a nezáleží na tom zda je na lince rovněž ADSL. Pokud je na lince aktivovaná pouze služba ADSL tak na ní nebude žádné napětí. U ISDN může být napětí až 115V. Odpor při tomto měření je nutné zkratovat vzdálený konec smyčky. Měření se provádí mezi žílami (T-R) a díky změřené hodnotě jsme schopni dle ANSI T1.601, průřezu kabelu a teploty vypočítat délku kabelu. Např.: pro 0,5mm, 20ºC konstantě 175Ω/km je odpor smyčky na 6km 1050Ω. Z toho vyplívají i limitní hodnoty pro ADSL max 1300Ω a pro HDSL max 900Ω. Naopak při známé délce kabelu můžeme odhadnout, o jaký typ kabelu se jedná. Taktéž můžeme zjistit kontinuitu kabelu. Izolační odpor měření se provádí mezi žílami a zemí (T-G, R-G) při rozpojeném konci vedení. Naměřené hodnoty by neměli být pod 5MΩ. Měří se také izolace mezi žílami (T-R), a zde by měla být hodnota taktéž větší než 5MΩ. V případě zkratovaného konce vedení měříme odpor smyčky. Kapacita měření kapacity slouží ke zjištění délky vedení a také kontinuity žil. Měření se provádí při rozpojeném konci. Hodnoty T-G a R-G by měly být stejné (rozdíl do 5%). To znamená vyvážený a kontinuální pár. Z naměřené hodnoty kapacity mezi žílami přístroj přepočítá přes konstantu 51nF=1km vzdálenost kabelu. Tato hodnota je méně přesná než hodnota vzdálenosti zjištěná odporovou metodou. Měření vzdálenosti účastnické smyčky je důležité ze dvou důvodů. První je, že vzdálenost smyčky je limitující faktor pro nasazení služeb xdsl a je nutné ho znát. Za druhé, pokud je nám známa vzdálenost smyčky, můžeme snadněji a rychleji lokalizovat zkraty, přerušené vedení, přehozené páry nebo paralelní odbočku.

2 Podélná nesymetrie (Longitudinal balance) měření, které nám určuje odolnost páru proti okolnímu rušení. Jedná se o rozdíl mezi užitečným signálem a následným šumem. Typicky se testuje na 1kHz. Podélnou nesymetrii je možné testovat i na vyšších frekvencích v menu VF Tests a Widebeand Tests. Problémy na vlastním kabelu se projeví na nižších frekvencích a naopak na vyšších frekvencích se projeví rušení způsobené elektronikou. Měření můžeme provádět i na živé lince. Akceptovatelné hodnoty jsou závislé na službě, která bude na lince provozována. Minimální hodnoty podélné nesymetrie VF Noise ADSL2+ DATA VDSL2+ DATA IPTV 60 db 40 db 38dB 60 db Podélná nesymetrie je dána vztahem kde Vdiff je rozdílové napětí mezi žílami a Vcomm je souhlasné napětí v centrálním bodě. Může být vyjádřena i impedančně vztahem Testování VF Voice Frequency testing je testování fyzických parametrů linky v rozsahu Hz. Základními testy v tomto rozsahu je podélná nesymetrie, šum a rušení od napájecích kabelů. Šum Výsledný signál přenášený po lince je do jisté míry ovlivněn šumem. Proto je třeba míru šumů měřit a odstranit jejich případné zdroje. Šum je úroveň nechtěného signálu na lince. Při měření by hodnota VF noise neměla přesáhnout -70dBm.

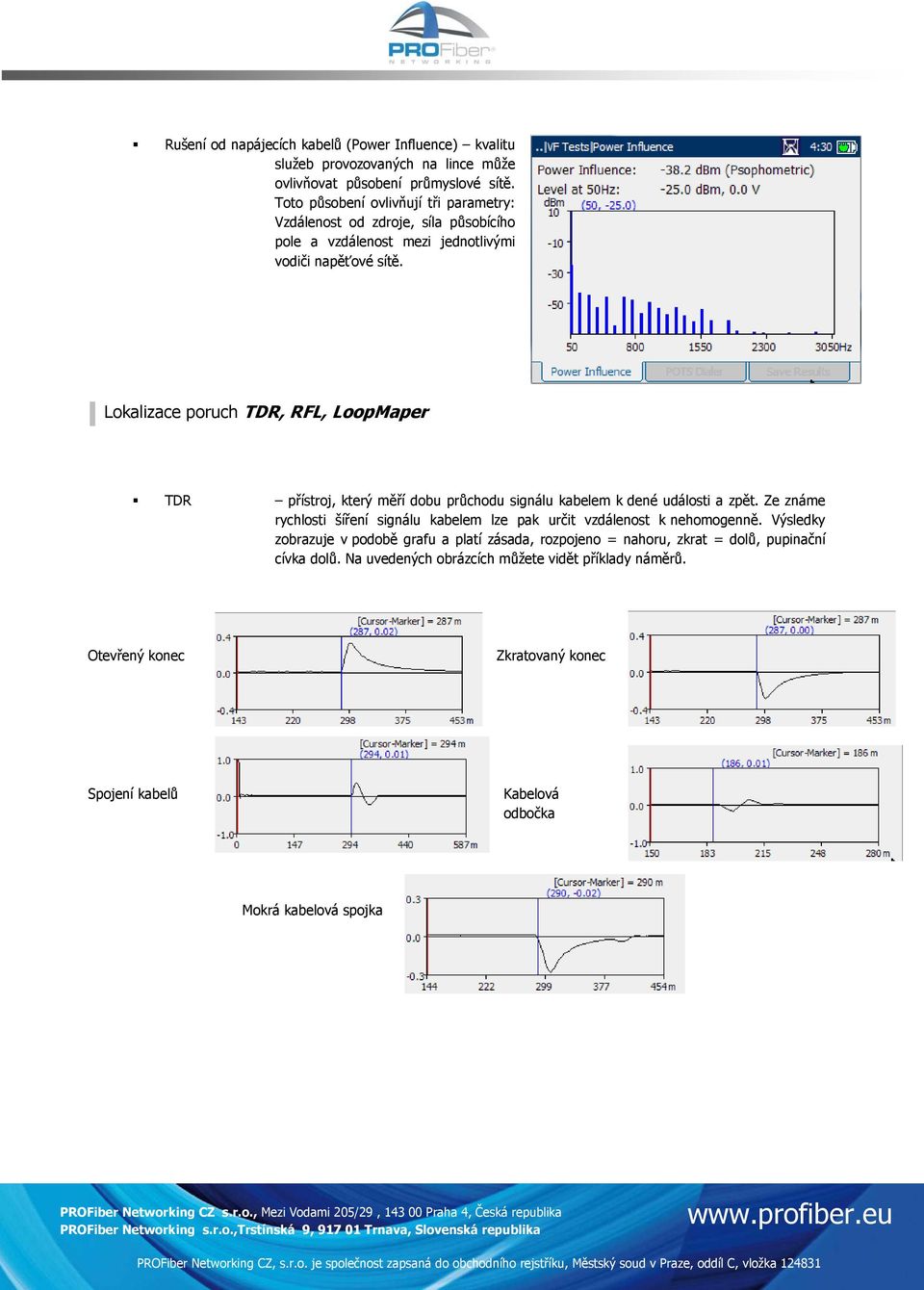

3 Rušení od napájecích kabelů (Power Influence) kvalitu služeb provozovaných na lince může ovlivňovat působení průmyslové sítě. Toto působení ovlivňují tři parametry: Vzdálenost od zdroje, síla působícího pole a vzdálenost mezi jednotlivými vodiči napěťové sítě. Lokalizace poruch TDR, RFL, LoopMaper TDR přístroj, který měří dobu průchodu signálu kabelem k dené události a zpět. Ze známe rychlosti šíření signálu kabelem lze pak určit vzdálenost k nehomogenně. Výsledky zobrazuje v podobě grafu a platí zásada, rozpojeno = nahoru, zkrat = dolů, pupinační cívka dolů. Na uvedených obrázcích můžete vidět příklady náměrů. Otevřený konec Zkratovaný konec Spojení kabelů Kabelová odbočka Mokrá kabelová spojka

4 RFL metoda pro zaměřování vysokoohmových poruch (zkratů). Potřebujete alespoň jednu neporušenou žílu a pak už stačí jen zapojit měření dle měřícího přístroje. Měření se provádí se zkratem na konci vedení. LoopMapper softwarový doplněk, který z měření kapacity, odporu, TDR a FDR vypočítá a přehledně zobrazí průběh vedení (délku, odbočení). Wideband Testování Mezi nejdůležitější testy v širším frekvenčním rozsahu patří PSD noise, Měření útlumu a impuslní rušení. PSD noise vlastní PSD noise testování je měření bez provozu. Obdobou pro měření za provozu je Spectral detektive. Před nasazením služeb je nutné znát, na jakých frekvencích se vyskytují rušící hluky. Naopak za provozu můžeme taktéž nalézt rušící elementy. V nastavení testu můžeme volit filtry signálu, kterými definujeme úroveň šumu (ISDN,ADSL,VDSL ), také vstupní impedanci měření (Terminated/ Bridging) nebo hodnotu střídavé složky. V případě Spectral Detectivu jsme schopni zjistit příčinu navázeného rušení.

5 Impulzní šum jedná se o měření šumu impulsního charakteru, které z pravidla mění svůj charakter a velikost v čase. Měřící přístroj AXS- 600 detekuje toto impulsní rušení na základě nastavitelných hraničních hodnot. Test může probíhat delší dobu, přičemž přístroj bude čítat všechno detekované impulsní rušení. Navíc je AXS-600 schopen výsledky zobrazit v historigramu. Útlum jedná se o měření závislosti útlumu na frekvenci vedení jednostrannou metodou SELT. (doporučení ITU G.selt) Náhrada měření DELT (vysílačpřijímač).
