1 Současnost a budoucnost metropolitních sítí Ing. Michal Hátle, CSc. (přednáška dne , seminář Vysokorychlostní sítě)

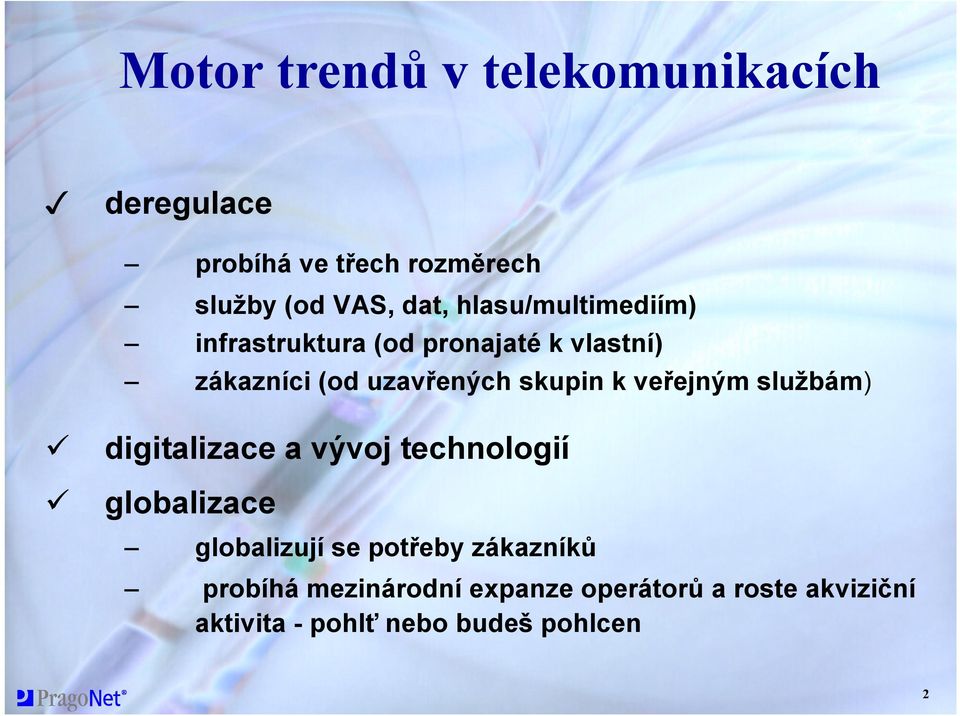

2 Motor trendů v telekomunikacích! deregulace probíhá ve třech rozměrech služby (od VAS, dat, hlasu/multimediím) infrastruktura (od pronajaté k vlastní) zákazníci (od uzavřených skupin k veřejným službám) digitalizace a vývoj technologií globalizace globalizují se potřeby zákazníků probíhá mezinárodní expanze operátorů a roste akviziční aktivita - pohlť nebo budeš pohlcen 2

3 Vývoj trhu a konkurence v dekádě předpokládaný scénář relativních změn struktury tržeb z hlasových služeb u stávajících operátorů propojovací poplatky: + 50% místní: +100% dálkové vnitrostátní: - 50% dálkové mezinárodní: -60% síla konkurence roste v řetězci: místní sítě (vys. CAPEX, malý prostor pro pokles cen, roste konkurence ze strany City Networks/MAN, CATV, WLL) národní sítě (vysoké marže, vysoký ale klesající CAPEX) mobilní sítě (konkurence roste s rost. penetrací, omezené frekvenční pásmo) mezinárodní sítě (klesající marže, konvergence tarifů, velký počet konkurentů, malé náklady nových operátorů) 3

4 Metropolitan Area Networks (MANs) určeny pro (datovou) komunikaci na území velkých měst a aglomerací rozlohou se blíží sítím WAN Soubor komunikační rychlostí se blíží sítím LAN standardy FDDI (802.8) a SMDS (802.6) rychle zastarávají s nástupem ATM a dalších technologií 4

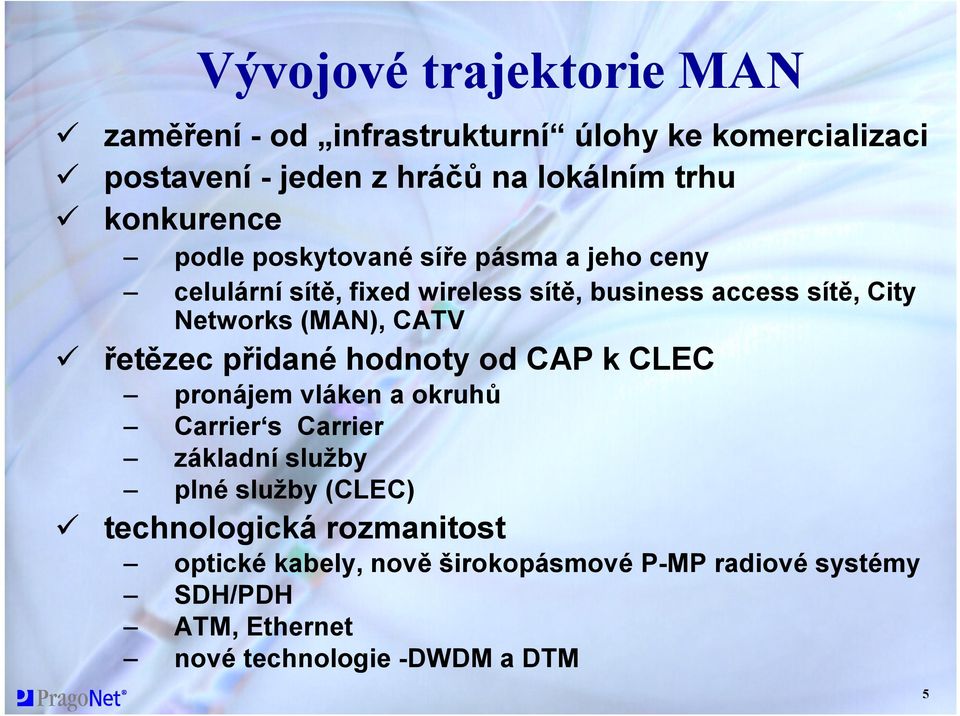

5 Vývojové trajektorie MAN zaměření - od infrastrukturní úlohy ke komercializaci postavení - jeden z hráčů na lokálním trhu konkurence podle poskytované síře pásma a jeho ceny celulární sítě, fixed wireless sítě, business access sítě, City Networks (MAN), CATV řetězec přidané hodnoty od CAP k CLEC pronájem vláken a okruhů Carrier s Carrier základní služby plné služby (CLEC) technologická rozmanitost optické kabely, nově širokopásmové P-MP radiové systémy SDH/PDH ATM, Ethernet nové technologie -DWDM a DTM 5

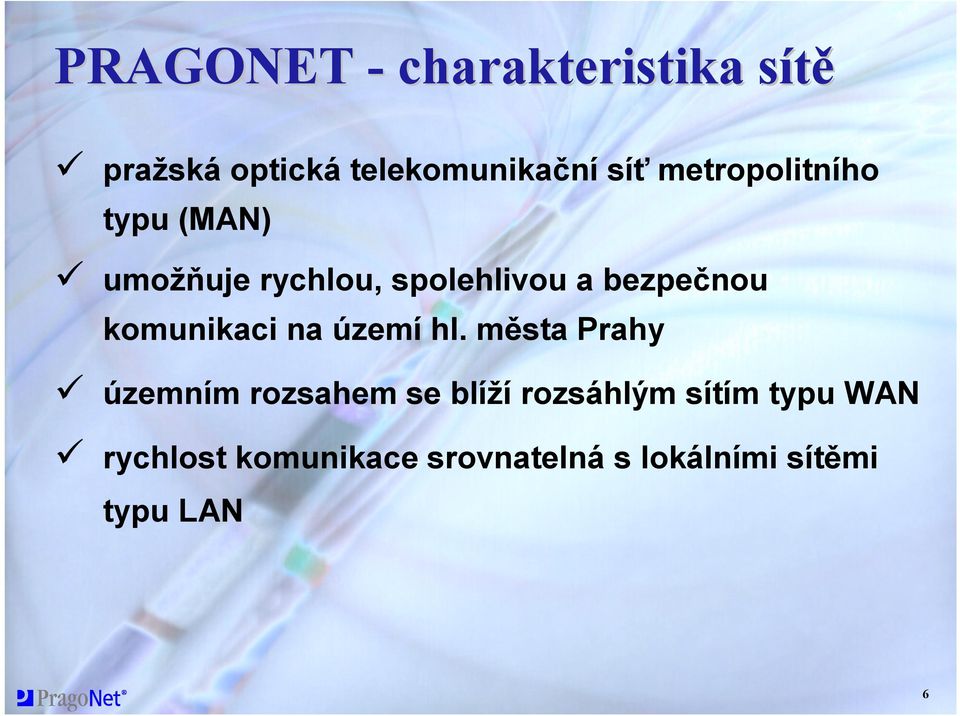

6 PRAGONET - charakteristika sítě pražská optická telekomunikační síť metropolitního typu (MAN) umožňuje rychlou, spolehlivou a bezpečnou komunikaci na území hl. města Prahy územním rozsahem se blíží rozsáhlým sítím typu WAN rychlost komunikace srovnatelná s lokálními sítěmi typu LAN 6

7 PRAGONET - rozsah sítě páteřní optické trasy v metru (4 000 km vláken) - trasa A: Dejvická - Skalka - Depo metra Hostivař - trasa B: (Hůrka) - Anděl - Českomoravská - (Černý Most) - trasa C: (Holešovice) - Vltavská - Chodov povrchové přípojné trasy (3 000 km vláken) - ukončeny v sídlech městských organizací a v objektech institucí státní správy a komerčních organizací přístupové body k síti PRAGONET - 40 primárních - ve všech stanicích metra na výše uvedených trasách sekundárních - v objektech klientů, celkem 120 budov 7

8 PRAGONET - struktura tržeb podle segmentů trhu v roce % 7% 7% 8% 38% 35% Státní sektor Město Operátoři a ISP Ostatní Finance a bankovnictví Akademické a kulturní instituce 8

9 PRAGONET - možnost propojení na další sítě MPSV ČR NIX ISP Global One Communications Finet MF ČR MZe ČR EUnet Czechia CESNET Ebone GTS CzechNet Global One Communications Aliatel Globix TEN SPT Te le com České Radikomunikace Mero Radiomobil Dattel DirectNet Provoz ovatelé telekomunikačních služeb Transgas MePNet MHMP PRE Pražská teplárenská Pro vozovatelé technické infrastruktury ČD JBS MPO ČR MSp ČR propojení využívané propojení nevyužívané 9

10 PRAGONET - portfolio služeb vialine služby pronájmu pevných digitálních okruhů pro přenosové kapacity od 64 kbps do 155 Mbps s využitím technologií ATM, SDH a PDH provozovaných na optické kabelové infrastruktuře 1 0

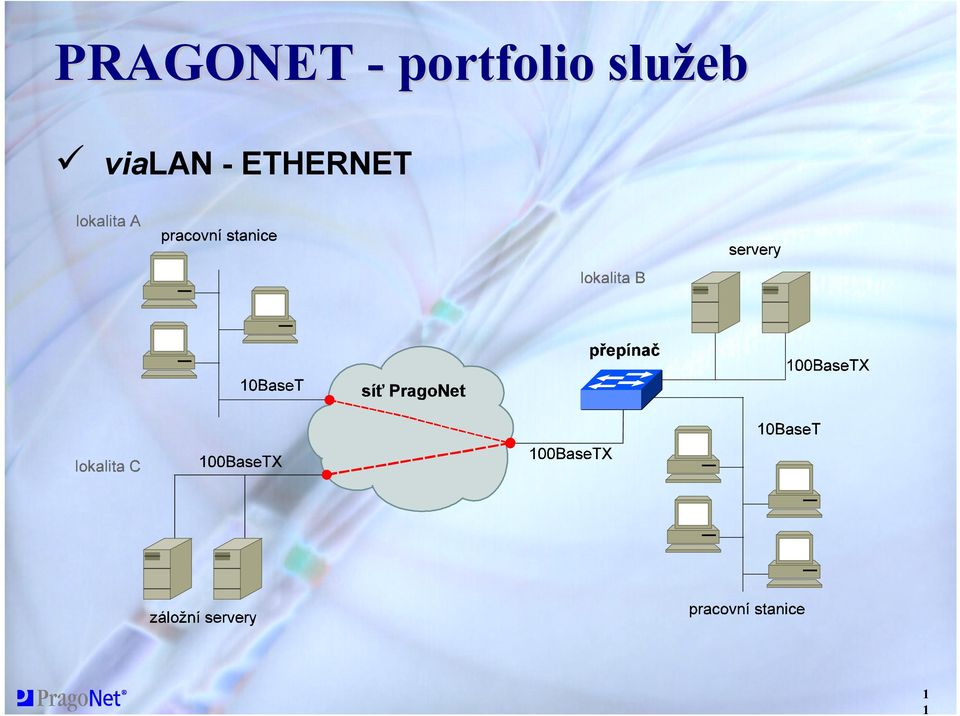

11 PRAGONET - portfolio služeb vialan - ETHERNET 1 1

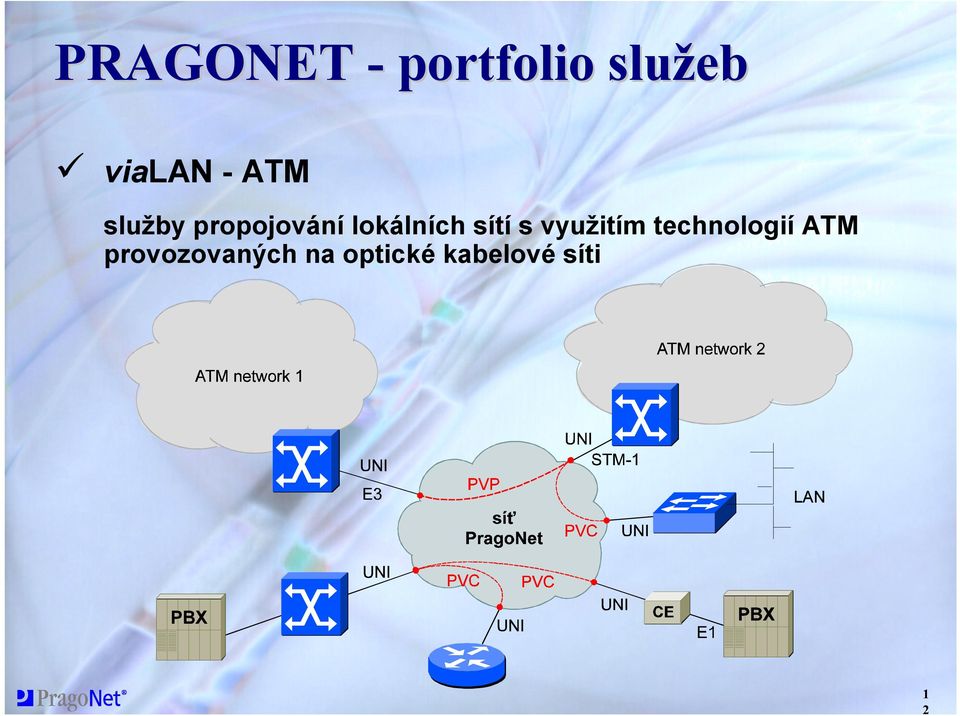

12 PRAGONET - portfolio služeb vialan - ATM služby propojování lokálních sítí s využitím technologií ATM provozovaných na optické kabelové síti 1 2

13 PRAGONET - portfolio služeb viainternet poskytování přístupu k síti Internet prostřednictvím pevných linek a dial-up, doplňkové služby(www, aj.) viadial-up via Internet SPT vialan vialline PragoNet MAIL SERVER 1 3

14 MePNet - služby privátní sítě HMP sehrávání a prezentace dat z rozpočtové sféry sehrávání dat živnostenského registru pro potřeby statistického a finanční úřadu MÚRIS (městský územně orientovaný informační systém) vrstva společných služeb přenos poštovních zpráv přístup do Internetu 1 4

15 MePNet - fyzická topologie Ve ejn p ístupné servery Cisco 3600 () Sí externího subjektu Sí IMIP Sí ROPID Sí TSK Sí ÚDI Sí MÚ Praha 14 Ethernet FastEthernet ATM pronajaté okruhy, mikrovlnné spoje DMZ Externí sm rova Sí MÚ Praha 13 Internet Sí MÚ Praha 12 Firewall Praha 10 Interní sm rova LightStream 1010 Praha 9 Praha 8 Praha 7 Služební segment Praha 6 Služební servery, stanice pro správu sít Sí MÚ Praha 11 Cisco 3640 Sí MÚ Praha 15 Cisco 3640 Sí ÚRM Cisco 3640 Praha 1 Praha 2 Praha 3 Praha 4 Praha 5 1 5
