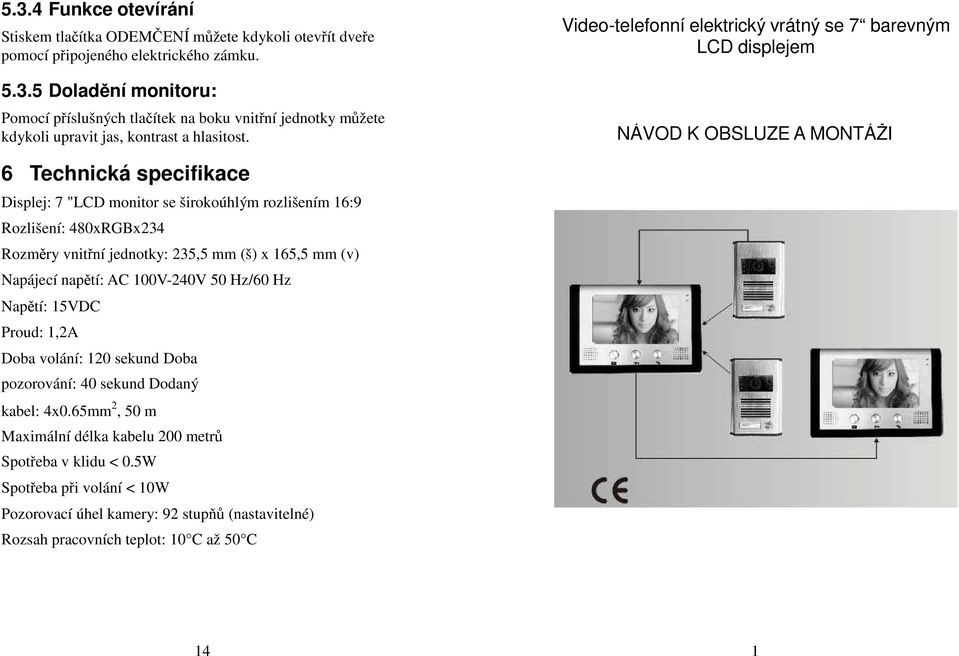

1 5.3.4 Funkce otevírání Stiskem tlačítka ODEMČENÍ můžete kdykoli otevřít dveře pomocí připojeného elektrického zámku Doladění monitoru: Pomocí příslušných tlačítek na boku vnitřní jednotky můžete kdykoli upravit jas, kontrast a hlasitost. Video-telefonní elektrický vrátný se 7 barevným LCD displejem NÁVOD K OBSLUZE A MONTÁŽI 6 Technická specifikace Displej: 7 "LCD monitor se širokoúhlým rozlišením 16:9 Rozlišení: 480xRGBx234 Rozměry vnitřní jednotky: 235,5 mm (š) x 165,5 mm (v) Napájecí napětí: AC 100V-240V 50 Hz/60 Hz Napětí: 15VDC Proud: 1,2A Doba volání: 120 sekund Doba pozorování: 40 sekund Dodaný kabel: 4x0.65mm 2, 50 m Maximální délka kabelu 200 metrů Spotřeba v klidu < 0.5W Spotřeba při volání < 10W Pozorovací úhel kamery: 92 stupňů (nastavitelné) Rozsah pracovních teplot: 10 C až 50 C 14 1

vnitřní jednotky: 235,5 mm (š) x 165,5 mm (v) Napájecí napětí: AC 100V-240V 50 Hz/60 Hz Napětí: 15VDC Proud: 1,2A Doba volání: 120 sekund Doba pozorování: 40 sekund Dodaný kabel: 4x0.

2 Prosím přečtete tento návod před tím, než začnete video-telefonní sadu montovat a používat. Vnitřní jednotka: 7-palcový LCD displej Plochý design z nerezové oceli Možnost průběžného sledování obrazu Výběr ze 16 vyzváněcích melodií Nastavitelná hlasitost. Nastavitelné barvy. Nastavitelný jas. Funkce otevírání dveří. Venkovní jednotka: Odolná vůči povětrnostním vlivům Provedení z odolné hliníkové slitiny 420 řádková CCD kamera Noční vidění s přisvícením 6 IR LED Nastavení směru snímání kamery na čtyři směry: nahoru, dolů, doleva a doprava. Vybavení modelových řad: Model A - 1 vnitřní jednotka s 1 venkovní jednotkou Model B - 1 vnitřní jednotka a 2 venkovní jednotky Model C - 2 vnitřní jednotka s 1 venkovní jednotkou stisknutí tlačítka se monitor vypne. Monitor se po 40s sekundách vypne automaticky Funkce otevírání Stiskem tlačítka ODEMČENÍ můžete kdykoli otevřít dveře pomocí připojeného elektrického zámku. Otevřít můžete dveře, jejichž obraz je právě zobrazen Doladění monitoru: Pomocí příslušných tlačítek na boku vnitřní jednotky můžete kdykoli upravit jas, kontrast a hlasitost. 5.3 Model C Zapojte video-telefonní systém podle schéma C Volání návštěvníka Návštěvník stiskne tlačítko ZVONKU na venkovní jednotce. Vnitřní jednotka začne vyzvánět a zobrazí obraz z kamery. Hostitel může mluvit s návštěvníkem po stisknutí tlačítka HOVOR. Opětovným stisknutím tlačítka HOVOR lze hovor ukončit Odpověď na volání z venkovní jednotky Stiskněte jednou tlačítko HOVOR na vnitřní jednotce. Tím je zahájena oboustranná konverzace mezi vnitřní a venkovní jednotkou Venkovní obraz (40 sekund) Stiskem tlačítka MONITOR z vnitřní jednotky zobrazíte obraz z venkovní jednotky. Při dalším stisknutí tlačítka se monitor vypne. Monitor se po 40s sekundách vypne automaticky. 2 13

3 5.1.4 Funkce otevírání Stiskem tlačítka ODEMČENÍ můžete kdykoli otevřít dveře pomocí připojeného elektrického zámku Doladění monitoru: Pomocí příslušných tlačítek na boku vnitřní jednotky můžete kdykoli upravit jas, kontrast a hlasitost. 5.2 Model B Zapojte video-telefonní systém podle schéma B Volání návštěvníka Návštěvník stiskne tlačítko ZVONKU na jedné z venkovních jednotek. Vnitřní jednotka začne vyzvánět a zobrazí obraz z kamery. Hostitel může mluvit s návštěvníkem po stisknutí tlačítka HOVOR. Opětovným stisknutím tlačítka HOVOR lze hovor ukončit. Volání návštěvníka z první venkovní jednotky je indikováno zeleně, Volání z druhé venkovní jednotky je indikováno oranžově Odpověď na volání z venkovní jednotky Stiskněte jednou tlačítko HOVOR na vnitřní jednotce. Tím je zahájena oboustranná konverzace mezi vnitřní a venkovní jednotkou Venkovní obraz (40 sekund) Stiskem tlačítka MONITOR z vnitřní jednotky zobrazíte obraz z první venkovní jednotky. Indikační dioda bude svítit zeleně. Při druhém stisknutí MONITOR se přepne obraz na druhou venkovní jednotku a indikační dioda svítí červeně. Při třetím Obsah 1 2 Obsah balení... 4 Základní popis přístroje Bezpečností informace Popis částí Popis vnitřní jednotky Popis venkovní jednotky Návod k montáži Zapojovací schéma pro model A Zapojovací schéma pro model B Zapojovací schéma pro model C Návod k obsluze: Model A Volání návštěvníka Odpověď na volání z venkovní jednotky Venkovní obraz (40 sekund) Funkce otevírání Doladění monitoru: Model B Volání návštěvníka Odpověď na volání z venkovní jednotky Venkovní obraz (40 sekund) Funkce otevírání Doladění monitoru: Model C Volání návštěvníka Odpověď na volání z venkovní jednotky Venkovní obraz (40 sekund) Funkce otevírání Doladění monitoru: Technická specifikace

Vnitřní jednotka začne vyzvánět a zobrazí obraz z kamery. Hostitel může mluvit s návštěvníkem po stisknutí tlačítka HOVOR. Opětovným stisknutím tlačítka HOVOR lze hovor ukončit.

4 1 Obsah balení (černý) Popis Napájení B+ (červená) Video signál V (žlutý) Spínání elektrického zámku (pól -) Spínání elektrického zámku (pól +) 5 Návod k obsluze: 5.1 Model A Zapojte video-telefonní systém podle schéma A. 2 Základní popis přístroje Volání návštěvníka 2.1 Vnitřní jednotka vyrobena z hliníku s moderním designem Venkovní jednotka odolná vůči povětrnostním vlivům vyrobená z duralu Tenký 7" LCD displej s nízkou spotřebou Nastavitelná kamera pro zobrazení venkovní scény Funkce elektrického vrátného (dálkové otevírání dveří) Výběr ze 16 různých melodií zvonku Možnost nastavení hlasitosti, jasu a kontrastu Snadná montáž, všechny potřebné části jsou součástí balení Bezpečností informace Model A Model B Model C Vnitřní jednotka 1ks 1ks 2ks Venkovní jednotka 1ks 2ks 1ks Napájecí adaptér 15V 1ks 1ks 2ks Montážní rámeček 1ks 1ks 2ks Propojovací kabel 1 balení 2 balení 2 balení Sada šroubků Návod k montáži a používání 1 balení 1 ks Neinstalujte LCD monitor v blízkosti tepelných zdrojů ani míst s vysokou teplotou a vlhkostí, také neinstalujte v blízkosti televize 2. Zemnící drát GND (černý) 3. Napájení B+ (červená) 4. Video signál V (žlutý) 5. Řídicí signál vnitřní jednotky (modrá) Návštěvník stiskne tlačítko ZVONKU na venkovní jednotce. Vnitřní jednotka začne vyzvánět a zobrazí obraz z kamery. Hostitel může mluvit s návštěvníkem po stisknutí tlačítka HOVOR. Opětovným stisknutím tlačítka HOVOR lze hovor ukončit Odpověď na volání z venkovní jednotky Stiskněte jednou tlačítko HOVOR na vnitřní jednotce. Tím je zahájena oboustranná konverzace mezi vnitřní a venkovní jednotkou Venkovní obraz (40 sekund) Stiskem tlačítka MONITOR z vnitřní jednotky zobrazíte obraz z venkovní jednotky. Při dalším stisknutí tlačítka se monitor vypne. Monitor se po 40s sekundách vypne automaticky. 4 11

1 Vnitřní jednotka vyrobena z hliníku s moderním designem Venkovní jednotka odolná vůči povětrnostním vlivům vyrobená z duralu Tenký 7" LCD displej s nízkou spotřebou Nastavitelná kamera pro

5 Zabraňte kontaktu přístroje s vodou a ani se nedotýkejte mokrýma rukama 4.2 Zapojovací schéma pro model B K čištění nepoužívejte agresivní chemikálie nebo žíraviny. Doporučujeme otírat měkkým hadříkem. (1 vnitřní monitor a 2 venkovní stanice) Nevystavujte vnitřní jednotku prudkým teplotním a vlhkostním změnám Neumisťujte kameru na místa s prudkým slunečním světlem. V opačném případě hrozí velmi špatná kvalita obrazu (oslnění kamery). 1. Audio signál AK (bílý) 2. Zemnící drát GND (černý) 3. Napájení B+ (červená) 4. Video signál V (žlutý) 5. Spínání elektrického zámku (pól -) 6. Spínání elektrického zámku (pól +) 3 Popis částí 4.3 Zapojovací schéma pro model C (2 vnitřní monitor a 1 venkovní stanice) Vnitřní LCD monitor Venkovní stanice 1. Audio signál AK (bílý) 2. Zemnící drát GND 1. Audio signál AK (bílý) Montážní rámeček Napájecí adaptér 10 5

(1 vnitřní monitor a 2 venkovní stanice) Nevystavujte vnitřní jednotku prudkým teplotním a vlhkostním změnám Neumisťujte kameru na místa s prudkým slunečním světlem.

6 Propojovací kabel Sada šroubků Připojte kabel k venkovní jednotce podle zapojovacích schémat (svorky 1-4 musí být zapojeny stejně na vnitřní i venkovní jednotce). Mezi svorky 5 a 6 se připojuje zámek elektrického vrátného. Maximální průřez připojovaného kabelu 2 x 1 mm 2. Po zapojení vnitřní i venkovní jednotky může videotelefonní sadu vyzkoušet. Zapnutí vnitřní jednotce dojde po připojení napájecího adaptéru. 3.1 Popis vnitřní jednotky 4.1 Zapojovací schéma pro model A (1 vnitřní monitor a 1 venkovní stanice) Širokoúhlý LCD display s úhlopříčkou 7 "TFT a malou spotřebou energie Funkce otevírání dveří Vnější rozměry monitoru 165,5 mm (V) x 235,5 mm (Š) x 32mm (H) Hmotnost vnitřní jednotky: asi 0,55 kg Spotřeba elektrické energie: <10W 1. Audio signál AK (bílý) 2. Zemnící drát GND (černý) 3. Napájení B+ (červená) 4. Video signál V (žlutý) 5. Spínání elektrického zámku (pól -) 6. Spínání elektrického zámku (pól +) 6 9

Zapnutí vnitřní jednotce dojde po připojení napájecího adaptéru. 3.1 Popis vnitřní jednotky 4.

7 4 Návod k montáži 3.2 Popis venkovní jednotky 1. Upevněte montážní rámeček vnitřní jednotky na zeď pomocí přiložených šroubů. 2. Poté připojte kabel do LCD monitoru podle zapojovacích schémat v závislosti na druhu modelu. 3. Následně připevněte LCD monitor k montážnímu rámečku. Dosah infračerveného osvětlení :> 4 m Ostření: automatické Pracovní teplota: -10 C ~ 50 stupňů Celsia Rozlišení:> 380TV řádek Venkovní rozměry dveří stanice: 108 mm (W) x 157mm (H) x 46mm (D) Venkovní dveře stanice hmotnost: 0,3 kg 4. Doporučená montážní výška venkovní jednotky je cca 1,5m. 5. optimální vzdálenost volající osoby je cca 40 cm. 6. Není-li délka dodaného kabelu dostatečná, je možné ho prodloužit kabelem 4x0,75mm 2 až na délku 100m. 8 7

Dosah infračerveného osvětlení :> 4 m Ostření: automatické Pracovní teplota: -10 C ~ 50 stupňů Celsia Rozlišení:> 380TV řádek Venkovní rozměry dveří stanice: 108 mm (W) x 157mm (H) x
