1 E600UI Příručka k instalaci a použití Verze Odpovídá programu E600UI verze 2 Název souboru: E600UI_CZ_ Manual.doc

2 Copyright Enermet Oy 2003 Všechna práva vyhrazena. Informace v tomto dokumentu mohou podléhat změnám bez upozornění. Společnost Enermet Oy nepřebírá žádnou odpovědnost za chyby v tomto materiálu ani za žádné škody zpŭsobené jeho použitím, ať již přímé nebo nepřímé. Microsoft, MS a MS-DOS jsou registrované ochranné známky společnosti Microsoft Corporation. Windows 98, Windows 95, Windows NT a Windows 2000 jsou ochranné známky společnosti Microsoft Corporation. Enermet Oy FIN JYSKÄ FINSKO

3 OBSAH 3 Obsah 1 ÚVOD ZKRATKY SYSTÉMOVÉ POŽADAVKY HARDWAROVÉ A SOFTWAROVÉ POŽADAVKY INSTALACE INSTALAČNÍ DISK CD INSTALACE PROGRAMU E600UI ODINSTALOVÁNÍ PROGRAMU E600UI KOMPATIBILITA INSTALACE MODEMU A JEHO POUŽITÍ MODEM PRO BĚŽNOU TELEFONNÍ SÍŤ MODEM GSM PROGRAM E600UI - ÚVOD SPUŠTĚNÍ A UKONČENÍ HLAVNÍ FUNKCE PROGRAMU E600UI ZÁHLAVÍ PANEL NÁSTROJŬ KONFIGURACE ELEKTROMĚRU E VYTVOŘENÍ NOVÉHO KONFIGURAČNÍHO SOUBORU ÚPRAVY EXISTUJÍCÍHO KONFIGURAČNÍHO SOUBORU ÚPRAVY EXISTUJÍCÍ KONFIGURACE ELEKTROMĚRU ČÁSTEČNÁ KONFIGURACE ELEKTROMĚRU E SAMOSTATNÉ KONFIGURAČNÍ PŘÍKAZY PŘÍKAZ ČÁSTEČNÁ KONFIGURACE Počáteční hodnoty ČTENÍ ELEKTROMĚRU E ŘÍZENÍ ELEKTROMĚRU E NABÍDKA SOUBOR NOVÝ SOUBOR OTEVŘENÍ SOUBORU ULOŽENÍ SOUBORU PROTOKOL OPERACÍ TISK ŠTÍTKŬ NASTAVENÍ TISKÁRNY KONEC NABÍDKA NASTAVENÍ TYP ELEKTROMĚRU Měřicí jádro Aplikační modul SOUBOR SVÁTKŬ Úpravy souboru svátkŭ Vytvoření souboru svátkŭ PODROBNOSTI O PROGRAMU E600UI Komunikace Čas... 23

4 OBSAH Jazyk Heslo Obecné NABÍDKA UPRAVIT KONFIGURACI PRŬVODCE ÚPRAVY POMĚRŬ TRANSFORMÁTORU ÚPRAVY VSTUPŬ S ÚPRAVY TARIFNÍCH REGISTRŬ Podrobnosti Připojení ÚPRAVY PROFILŬ Podrobnosti Připojení ÚPRAVY ŘÍZENÍ TARIFŬ Týdenní programy Řídicí funkce Vytvoření nové řídicí funkce Úpravy řídicích funkcí Typy dnŭ Vytvoření nového typu dne Úpravy typŭ dnŭ Úpravy spínacích časŭ Období Svátky DYNAMICKÉ ŘÍZENÍ Dynamické řízení externími vstupy Dynamické řízení ovladačem zátěže ZÚČTOVACÍ OBDOBÍ Skupiny registrŭ Ukončování vnitřními hodinami Ukončování tlačítkem s možností zaplombování Ukončování externími vstupy ÚPRAVY VÝSTUPŬ Výstupy Řídicí výstup Energetické pulsy Synchronizační pulsy integrační periody Synchronizační pulsy konce zúčtovacího období Alarm Funkce řídicích výstupŭ při výpadku napětí KOMUNIKAČNÍ KANÁLY Přístupová práva ÚPRAVY DISPLEJE Použití tlačítek se šipkami Ruční posouvání Automatické posouvání Odečet dat Rŭzné Okamžité hodnoty Profily Tarifní registry PŘIDRUŽENÍ COSEM ÚPRAVY ALARMŬ Zdroje alarmŭ při měření Limity alarmŭ při měření ÚPRAVY PROTOKOLU OBECNÉ Čas Rŭzné úpravy... 46

5 OBSAH 5 13 NABÍDKA ČÍST OKNO PROTOKOL OPERACÍ PODROBNOSTI PŘIPOJENÍ DETAILY ELEKTROMĚRU KONFIGURACE TARIFNÍ REGISTRY ČTENÍ PROFILŬ ČTENÍ POČITADEL ZÚČTOVACÍCH OBDOBÍ ČTENÍ OKAMŽITÝCH HODNOT ČTENÍ PROTOKOLU ČTENÍ STAVOVÝCH REGISTRŬ ČTENÍ CHYBOVÝCH REGISTRŬ ODEČET DAT NABÍDKA POSLAT PODROBNOSTI PŘIPOJENÍ POSLÁNÍ KONFIGURACE SMAZÁNÍ KONFIGURACE POSLÁNÍ ZÁKAZNICKÉHO VLASTNICKÉHO ČÍSLA POSLÁNÍ DATA A ČASU Úprava data a času Nastavení data a času POSLÁNÍ NOVÉHO ČÍSLA JEDNOTKY POSLÁNÍ NOVÉHO HESLA POSLÁNÍ POČÁTEČNÍ PŘENOSOVÉ RYCHLOSTI POSLÁNÍ KOMUNIKAČNÍCH PŘÍSTUPOVÝCH PRÁV POSLÁNÍ ČÁSTEČNÉ KONFIGURACE POSLÁNÍ PŘÍKAZU UKONČENÍ ZÚČTOVACÍHO OBDOBÍ POSLÁNÍ AKTIVACE ŘÍDICÍ FUNKCE NABÍDKA MODEM PŘIPOJENÍ ODPOJENÍ... 57

6 ÚVOD 6 1 Úvod Tato příručka obsahuje informace a pokyny k instalaci a použití programu E600UI. Příručka obsahuje podrobné pokyny k instalaci a provádí uživatele funkcemi programu. Příručka je zaměřena na práci s programem E600UI v prostředí Windows. Kromě toho obsahuje pokyny pro konfiguraci, částečnou konfiguraci a odečítání údajŭ z elektroměru E600. Program E600UI je běžná aplikace systému Windows. Příručka neobsahuje pokyny týkající se běžné práce se systémem Windows. 1.1 Zkratky Přehled zkratek: Zkratka BP DST LSB MD RTC COSEM UI Význam Zúčtovací období (billing period; též období fakturace) Letní čas (daylight saving time) Nejméně významný bit (least significant bit) Maximální odběr (maximum demand) Hodiny reálného času (real-time clock) Doprovodná specifikace pro měření energie (Companion Specification for Energy Metering) Uživatelské rozhraní (user interface)

7 SYSTÉMOVÉ POŽADAVKY 7 2 Systémové požadavky 2.1 Hardwarové a softwarové požadavky Operační systémy: - Windows NT 4.0 (SP6 nebo vyšší) - Windows 2000 (SP2 nebo vyšší) Paměť: - Podle požadavkŭ operačního systému Volné místo na pevném disku: - 10 MB Sériový port: - RS 232 Doporučujeme: - Tisk prostřednictvím Windows - Rozlišení zobrazení 800 x 600 pixelŭ (SVGA) - Malá písma - Myš nebo jiné polohovací zařízení

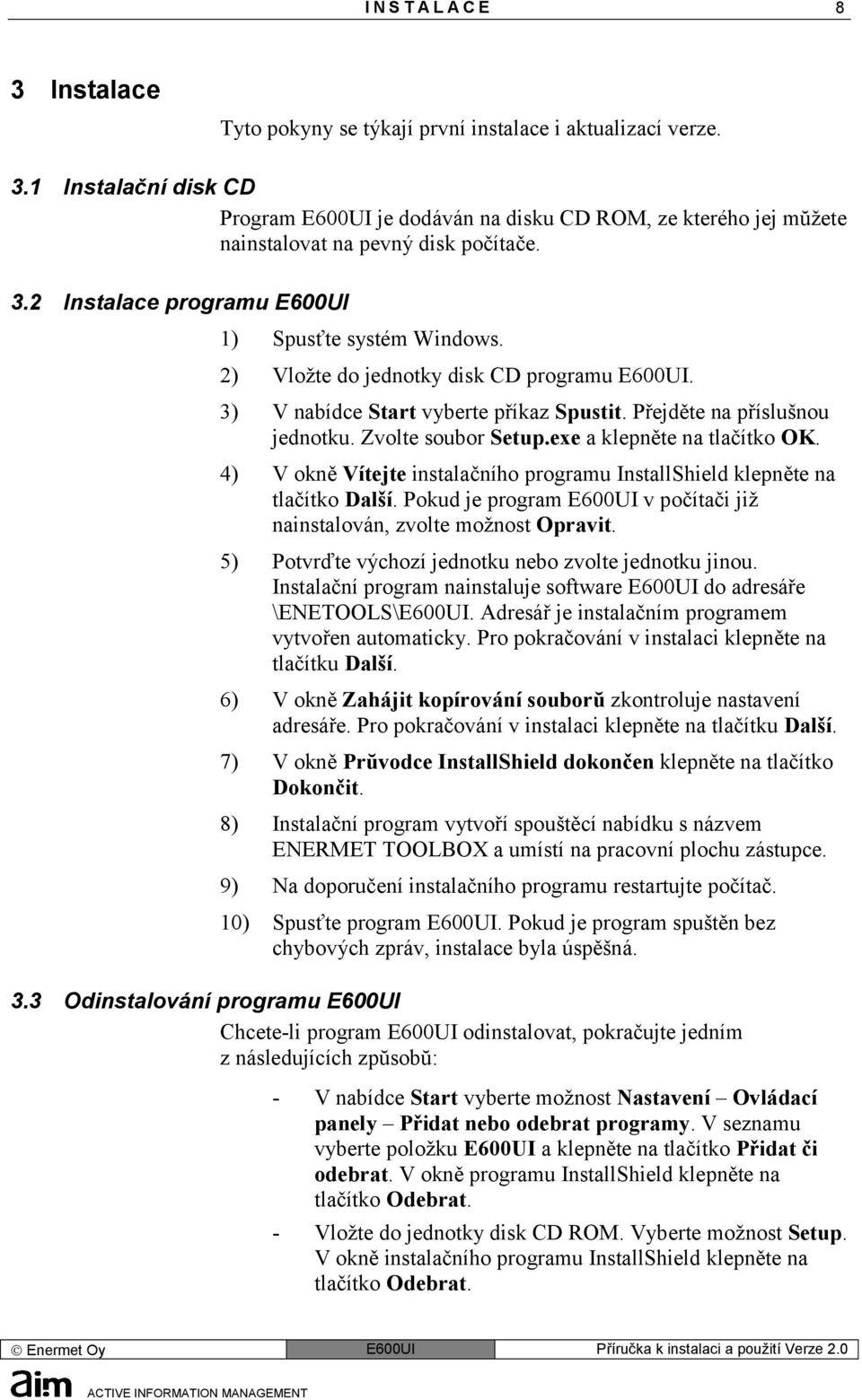

8 INSTALACE 8 3 Instalace Tyto pokyny se týkají první instalace i aktualizací verze. 3.1 Instalační disk CD Program E600UI je dodáván na disku CD ROM, ze kterého jej mŭžete nainstalovat na pevný disk počítače. 3.2 Instalace programu E600UI 1) Spusťte systém Windows. 2) Vložte do jednotky disk CD programu E600UI. 3) V nabídce Start vyberte příkaz Spustit. Přejděte na příslušnou jednotku. Zvolte soubor Setup.exe a klepněte na tlačítko OK. 4) V okně Vítejte instalačního programu InstallShield klepněte na tlačítko Další. Pokud je program E600UI v počítači již nainstalován, zvolte možnost Opravit. 5) Potvrďte výchozí jednotku nebo zvolte jednotku jinou. Instalační program nainstaluje software E600UI do adresáře \ENETOOLS\E600UI. Adresář je instalačním programem vytvořen automaticky. Pro pokračování v instalaci klepněte na tlačítku Další. 6) V okně Zahájit kopírování souborŭ zkontroluje nastavení adresáře. Pro pokračování v instalaci klepněte na tlačítku Další. 7) V okně Prŭvodce InstallShield dokončen klepněte na tlačítko Dokončit. 8) Instalační program vytvoří spouštěcí nabídku s názvem ENERMET TOOLBOX a umístí na pracovní plochu zástupce. 9) Na doporučení instalačního programu restartujte počítač. 10) Spusťte program E600UI. Pokud je program spuštěn bez chybových zpráv, instalace byla úspěšná. 3.3 Odinstalování programu E600UI Chcete-li program E600UI odinstalovat, pokračujte jedním z následujících zpŭsobŭ: - V nabídce Start vyberte možnost Nastavení Ovládací panely Přidat nebo odebrat programy. V seznamu vyberte položku E600UI a klepněte na tlačítko Přidat či odebrat. V okně programu InstallShield klepněte na tlačítko Odebrat. - Vložte do jednotky disk CD ROM. Vyberte možnost Setup. V okně instalačního programu InstallShield klepněte na tlačítko Odebrat.

9 INSTALACE 9 Poznámka! Soubory svátkŭ jsou společné pro všechny programy ze sady Enermet Toolbox. Odinstalování programu E600UI neodebere z počítače soubory svátkŭ. 3.4 Kompatibilita Možnost Verze UI Verze elektroměru Volitelná karta I2P5rs232/cs P5cs/rs i2p2i3rs Pět výstupŭ v seznamech 2.0 Všechny zobrazení Dny od konce posledního BD Dvanáct spínacích časŭ na den Velký limit změny času

10 INSTALACE MODEMU A JEHO POUŽITÍ 10 4 Instalace modemu a jeho použití Program E600UI používá modemy prostřednictvím rozhraní Windows TAPI. Seznam modemŭ obsahuje všechny modemy instalované v systému Windows. K výběru portu COM pro modemy slouží Ovládací panely. Chcete-li používat modem, nainstalujte jej pomocí Ovládacích panelŭ Windows. 4.1 Modem pro běžnou telefonní síť Při instalaci modemu pro běžnou telefonní síť mějte na paměti následující: - Systém Windows mŭže modem zjistit automaticky. Zrušte zaškrtnutí políčka Nerozpoznávat modem - Pokud je modem pro běžnou telefonní síť připojen k ústředně a pro přístup k vnější lince je třeba vytočit např. nulu, přejděte na kartu Vlastnosti a zrušte výběr nastavení Čekat na oznamovací tón. 4.2 Modem GSM Při instalaci modemu M100-G GSM mějte na paměti následující: - Nenechávejte systém Windows zjišťovat modem automaticky. Zaškrtněte políčko Nerozpoznávat modem a použijte soubor mdmsrt.inf. - Použijte ovládací panel Možnosti telefonu a modemu a vyberte možnost Modemy => Vlastnosti => Upřesnit => Změnit výchozí předvolby. Nastavte možnosti Rychlost, Řízení toku, Datové bity, Parita a Stop bity na stejné hodnoty jako u modemu M100-G. Viz příručka k instalaci a použití modemu M100-G. Jako modem mŭžete použít také telefon GSM vybavený infračerveným portem. V takovém případě potřebujete ovladač od výrobce telefonu.

11 PROGRAM E600UI - ÚVOD 11 5 Program E600UI - úvod 5.1 Spuštění a ukončení Program E600UI mŭžete spustit běžnými postupy v systému Windows. - Použijte zástupce na pracovní ploše. - Zvolte nabídku Start Programy ENERMET TOOLBOX E600UI. - V nabídce Start použijte příkaz Spustit. Chcete-li program E600UI ukončit, použijte příkaz Konec z nabídky Soubor nebo křížek v pravém horním rohu okna programu, jak je v systému Windows obvyklé. 5.2 Hlavní funkce programu E600UI Hlavním účelem programu E600UI je vytváření konfiguračních souborŭ pro elektroměry E600 a posílání konfiguračních souborŭ do elektroměrŭ. Pomocí programu E600UI mŭžete vytvářet konfigurační soubory pro všechny typy elektroměrŭ E600. Každý konfigurační soubor obsahuje podrobnosti o typu elektroměru. Konfigurační soubor mŭžete poslat pouze do elektroměru E600, jehož typ těmto podrobnostem odpovídá. Program E600UI obsahuje prŭvodce, který vás provede postupem konfigurace. Mŭžete zahájit vytváření nové konfigurace nebo otevřít existující konfiguraci a nechat se prŭvodcem provést všemi požadovanými okny. Program E600UI lze použít pro konfiguraci, částečnou konfiguraci a odečítání údajŭ z elektroměru E600. Kromě toho jsou k dispozici dva příkazy k aktivování řídicích funkcí elektroměru E600. Program E600UI obsahuje příkazy pro čtení hodnot registrŭ a dalších údajŭ z elektroměru E600. Tyto příkazy jsou velmi užitečné pro testování elektroměru a místa měření. Elektroměr E600UI lze připojit k systému automatického odečtu, jako je například systém AIM AMR společnosti Enermet nebo měřicí systémy jiných výrobcŭ. 5.3 Záhlaví Po spuštění programu E600UI jeho záhlaví ukazuje, že není otevřen žádný konfigurační soubor. Obrázek 1: Záhlaví bez otevřené konfigurace

12 PROGRAM E600UI - ÚVOD 12 Jakmile otevřete konfiguraci, v záhlaví programu E600UI se objeví název otevřené konfigurace. ID Popis Obrázek 2: Záhlaví s otevřenou konfigurací 5.4 Panel nástrojŭ Program E600UI je vybaven panelem nástrojŭ s následujícími tlačítky: Nový Kopírovat protokol operací do schránky Uložit Tisk protokolu operací jako Otevřít Průvodce Uložit protokol operací Obrázek 3: Panel nástrojŭ programu E600UI Tlačítkem Tisk protokolu operací mŭžete vytisknout všechna data z protokolu operací přímo na výchozí tiskárnu systému Windows. Tlačítkem Nový a Prŭvodce spustíte prŭvodce konfigurací..

13 KONFIGURACE ELEKTROMĚ RU E Konfigurace elektroměru E600 Postup konfigurace elektroměru E600 lze shrnout do následujícího zjednodušeného seznamu: 1) Spusťte program E600UI. 2) Pomocí nabídky Nastavení zkontrolujte správnost počátečních nastavení programu E600UI. 3) Vytvořte, otevřete nebo přečtěte konfigurační soubor. Podrobnosti naleznete níže. 4) Pokud jste upravovali existující konfigurační soubor, uložte jej příkazem Soubor - Uložit jako. 5) Pokud používáte modem, připojte jej k elektroměru pomocí příkazu Modem - Připojit. 6) Zkontrolujte, zda je elektroměr E600 nekonfigurovaný. (Na displeji je zobrazeno NOT CONFIGURED). Pokud nikoli, smažte konfiguraci elektroměru příkazem Poslat - Smazat konfiguraci. 7) Konfigurujte elektroměr příkazem Poslat - Konfigurace. 8) Pokud používáte modem, odpojte jej příkazem Modem - Odpojit. 6.1 Vytvoření nového konfiguračního souboru Chcete-li vytvořit nový konfigurační soubor, použijte příkaz Soubor - Nový. Tento příkaz vymaže údaje programu E600UI a aktivuje prŭvodce, který vás provede jednotlivými konfiguračními okny. Další informace naleznete v příslušných kapitolách. 6.2 Úpravy existujícího konfiguračního souboru Příkazem Soubor - Otevřít otevřete dříve vytvořený konfigurační soubor. Použijte prŭvodce a podle potřeby jej upravte. 6.3 Úpravy existující konfigurace elektroměru Pokud máte elektroměr E600 připojený, mŭžete jeho konfiguraci přečíst příkazem Číst - Konfigurace. Konfigurační soubor mŭžete upravovat pomocí prŭvodce nebo ručně s použitím příslušných příkazŭ v nabídce Upravit konfiguraci.

14 Č ÁSTEČ NÁ KONFIGURACE ELEKTROMĚ RU E Částečná konfigurace elektroměru E Samostatné konfigurační příkazy Pomocí programu E600UI mŭžete do elektroměru E600 posílat samostatné konfigurační příkazy. Příkazy se nacházejí v nabídce Poslat: Příkazy částečné konfigurace Obrázek 4: Příkazy částečné konfigurace Chcete-li poslat konfigurační příkaz do elektroměru E600, použijte následující postup: 1) Připojte se k elektroměru E600. Pokud používáte modem, vytvořte připojení příkazem Modem - Připojit. 2) V nabídce Poslat vyberte příslušný příkaz. 3) Zadejte podrobnosti a příkaz pošlete. 4) Pokud používáte modem, ukončete připojení příkazem Modem - Odpojit. Další podrobnosti o práci s příkazy a jejich okny naleznete v příslušných kapitolách příručky. 7.2 Příkaz Částečná konfigurace Pomocí příkazu Částečná konfigurace mŭžete změnit konfiguraci elektroměru bez smazání předchozí konfigurace. Příkaz mŭžete použít v situaci, kdy elektroměr je již konfigurován. Mŭžete tak do elektroměru poslat novou konfiguraci bez vymazání hodnot profilu. Příkaz Částečná konfigurace obsahuje následující podrobnosti: - Počáteční hodnoty - Řízení tarifŭ - Vnitřní modem - Displej

15 Č ÁSTEČ NÁ KONFIGURACE ELEKTROMĚ RU E Alarmy - Obecné Chcete-li poslat příkaz částečné konfigurace do elektroměru E600, použijte následující postup: 1) Připojte se k elektroměru E600. Pokud používáte modem, vytvořte připojení příkazem Modem - Připojit. 2) V nabídce Poslat vyberte příkaz Částečná konfigurace. 3) Zadejte podrobnosti připojení. 4) Chcete-li přečíst pŭvodní konfiguraci z elektroměru, zvolte příkaz Číst. 5) Chcete-li zobrazit a upravit podrobnosti konfigurace, použijte příslušná příkazová tlačítka. Další podrobnosti o práci s příkazy a jejich okny naleznete v příslušných kapitolách příručky. Příkaz Počáteční hodnoty je popsán v kapitole Počáteční hodnoty. Okna jsou kontextově závislá. Dostupné jsou pouze údaje, které lze pomocí příkazu Částečná konfigurace upravovat. 6) K výběru podrobností, které mají být do částečné konfigurace zahrnuty, použijte příslušná zaškrtávací políčka. 7) Novou konfiguraci pošlete do elektroměru příkazem Poslat. 8) Pokud používáte modem, ukončete připojení příkazem Modem - Odpojit Počáteční hodnoty Příkaz Počáteční hodnoty mŭžete použít například při připojování vnějšího elektroměru ke vstupu S0 elektroměru E600 nebo při nahrazování elektroměru E600 elektroměrem novým. Program E600UI při změně počátečních hodnot vytvoří nový soubor ECF pro systém AIM AMR. - Počáteční hodnoty mŭžete přidělovat pouze prázdným kumulativním registrŭm energie (s nulovou hodnotou). - Chcete-li zachovat stávající hodnotu, ponechejte pole hodnoty prázdné. - Aktuální hodnota registru (hodnota před změnou) musí být nulová.

16 Č TENÍ ELEKTROMĚ RU E Čtení elektroměru E600 Pomocí programu E600UI mŭžete číst data z elektroměru E600. Příkazy ke čtení se nacházejí v nabídce Číst: Obrázek 5: Příkazy ke čtení Pomocí příkazu Protokol mŭžete číst zdroje událostí nebo výpadky napětí. Chcete-li poslat do elektroměru E600 příkaz ke čtení, použijte následující postup: 1) Připojte se k elektroměru E600. Pokud používáte modem, vytvořte připojení příkazem Modem - Připojit. 2) V nabídce Číst vyberte příslušný příkaz. 3) Zadejte podrobnosti a příkaz pošlete. 4) Pokud používáte modem, ukončete připojení příkazem Modem - Odpojit. Další podrobnosti o práci s příkazy a jejich okny naleznete v příslušných kapitolách příručky.

17 Ř ÍZENÍ ELEKTROMĚ RU E Řízení elektroměru E600 Pomocí programu E600UI mŭžete do elektroměru E600 poslat dva řídicí příkazy. Příkazy se nacházejí v nabídce Poslat: Řídicí příkazy Obrázek 6: Řídicí příkazy Chcete-li poslat do elektroměru E600 řídicí příkaz, použijte následující postup: 1) Připojte se k elektroměru E600. Pokud používáte modem, vytvořte připojení příkazem Modem - Připojit. 2) V nabídce Poslat vyberte příslušný příkaz. 3) Zadejte podrobnosti a příkaz pošlete. 4) Pokud používáte modem, ukončete připojení příkazem Modem - Odpojit. Další podrobnosti o práci s příkazy a jejich okny naleznete v příslušných kapitolách příručky.

18 NABÍDKA SOUBOR Nabídka Soubor Nabídka soubor obsahuje obvyklé příkazy systému Windows a některé příkazy typické pro elektroměr E600: Obrázek 7: Nabídka Soubor 10.1 Nový soubor Příkaz Nový vymaže právě otevřenou konfiguraci a spustí prŭvodce konfigurací Otevření souboru Příkazem Otevřít otevřete existující konfigurační soubor. V programu mŭže být otevřen vždy pouze jeden konfigurační soubor. 1) Vyberte konfiguraci v seznamu Soubory. Po výběru konfigurace se v záhlaví okna objeví její ID a popis. 2) Zvolte tlačítko OK Uložení souboru Příkazem Uložit jako uložíte konfigurační soubor. Při prvním použití příkazu Uložit jako v prŭběhu relace vás program vyzve k zadání hesla pro ukládání souborŭ. Podrobnosti naleznete v popisu příkazu Nastavení - Detaily softwaru E600UI - Heslo. 1) Zadejte heslo do příslušného pole. 2) Zvolte tlačítko OK. V okně Uložit konfiguraci mŭžete běžným zpŭsobem procházet jednotky a adresáře systému Windows. Výchozí adresář pro konfigurační soubory je c:\enetools\e600ui\data. 1) Přidělte konfiguraci identifikátor (ID), který současně tvoří název souboru. ID musí být číselný v rozsahu od 1 do ) Zadejte popis konfigurace. Popis se mŭže skládat z písmen a číslic v délce 0 až 40 znakŭ. 3) Zvolte tlačítko OK.

19 NABÍDKA SOUBOR 19 Poznámka! Pokud použijete stejný ID dvakrát, program E600UI zobrazí upozornění. Pokud byl soubor přenesen do databáze systému AIM AMR/Avalon, nemŭžete použít stejný ID dvakrát. Pokud soubor nebyl přenesen do databáze systému AIM AMR/Avalon, mŭžete upozornění ignorovat Protokol operací Podnabídka Protokol operací obsahuje příkazy pro práci s oknem Protokol operací Tisk štítkŭ Příkaz Tisk štítkŭ umožňuje vytisknout doplňkový štítek elektroměru E600. Okno Tisk štítkŭ zobrazuje štítek ve zvětšené podobě. Tiskárna však přizpŭsobí jeho velikost tak, aby rozměry štítku po oříznutí odpovídaly elektroměru. 1) V nabídce Soubor zvolte příkaz Tisk štítkŭ. 2) Pokud chcete, aby na štítku bylo uvedeno výrobní číslo elektroměru, vyberte možnost Přidat VČ a zadejte číslo do příslušného pole. 3) Zvolte tlačítko Tisk. Proudový transformátor primární/sekundární hodnota Napěťový transformátor primární/sekundární hodnota Pulsní konstanta Délka pulsu Číslo výstupu, typ a pulsní konstanta Výrobní číslo elektroměru Obrázek 8: Doplňkový štítek elektroměru E Nastavení tiskárny Příkaz Nastavení tiskárny umožňuje upravit nastavení tiskárny. Okno Nastavení tiskárny odpovídá běžným zvyklostem v systému Windows Konec Příkaz Konec slouží k ukončení programu E600UI.

20 NABÍDKA NASTAVENÍ Nabídka Nastavení Pomocí nabídky Nastavení mŭžete zkontrolovat správnost počátečních nastavení programu E600UI. Obrázek 9: Nabídka Nastavení Nastavení jsou specifická pro vámi používaný program E600UI a týkají se všech činností prováděných pomocí programu Typ elektroměru Program E600UI při posílání konfigurace do elektroměru automaticky zkontroluje podrobnosti o jeho typu a porovná je s údaji v konfiguračním souboru. Pokud konfigurační soubor a typ elektroměru nesouhlasí, program E600UI zobrazí chybovou zprávu a posílání konfigurace ukončí. Elektroměr zŭstane nekonfigurován. Podrobnosti o typu mŭžete zadat následujícími zpŭsoby: - Vyplňte příslušná pole v okně Nastavení Typ elektroměru. - Otevřete existující konfigurační soubor příkazem Soubor Otevřít. - Je-li počítač připojen k elektroměru E600, přečtěte podrobnosti o typu elektroměru příkazem Nastavení Typ elektroměru v nabídce Číst. - Je-li počítač připojen k elektroměru E600, přečtěte celý konfigurační soubor elektroměru příkazem Číst Konfigurace. Okno Typ elektroměru je také úvodním oknem prŭvodce konfigurací Měřicí jádro Karta Měřicí jádro slouží k definování vlastností modulu měřicího jádra. Seznam Vlastnosti automaticky zobrazuje možnosti měření, které jsou u jednotlivých typŭ elektroměru k dispozici.

21 NABÍDKA NASTAVENÍ 21 Konstanta elektroměru se mění podle typu elektroměru. 1) V rozevíracím seznamu vyberte typ elektroměru. 2) Vyberte správnou konstantu elektroměru z rozevíracího seznamu. 3) Vyberte rozsah proudu. Seznam je kontextově závislý. 4) Vyberte rozsah napětí. Seznam je kontextově závislý Aplikační modul Karta Aplikační modul slouží k definování vlastností měření elektroměru E600. 1) V oblasti Možnosti V/V zvolte typ používaného elektroměru. Zaškrtněte příslušné políčko. 2) Přidělte paměť pro data (226 kb). Paměť pro data se skládá z paměti používané pro historické (tarifní) registry, registry profilu a protokol Soubor svátkŭ Soubory svátkŭ obsahují údaje o všech volných dnech v dané zemi či oblasti. Soubory mají příponu PHD. Jsou společné pro všechny programy ze sady Enermet Toolbox. Mŭžete použít předem připravený soubor, vybrat soubor a pak jej upravit, případně vytvořit soubor nový. - Chcete-li zvolit předem připravený soubor, použijte možnost Zvolit soubor svátkŭ. - Chcete-li vytvářet a upravovat soubory, použijte možnost Vytvořit či upravit soubor svátkŭ. - Maximální počet položek s označením Pevný je Maximální počet položek s označením Proměnný je 12 do roka. - Maximální časový rozsah je 40 let nebo celkem 250 proměnných a pevných dat Úpravy souboru svátkŭ 1) V okně Vytvořit či upravit soubor svátkŭ zvolte soubor v seznamu vlevo. 2) Zvolte tlačítko Upravit. 3) V okně Upravit zvolte možnost Pevný, pokud chcete upravovat svátky, které mají každý rok stejné datum (např. Štědrý den). Zvolte možnost Proměnný, pokud chcete upravovat svátky pohyblivé (např. Velikonoce). 4) Chcete-li přidat nové datum, zadejte číslo dne a měsíce; v případě pohyblivých svátkŭ pak také rok. Zvolte tlačítko Přidat. 5) Chcete-li datum smazat, vyberte je v seznamu a zvolte tlačítko Smazat. 6) Změny uložíte tlačítkem Uložit.

22 NABÍDKA NASTAVENÍ Vytvoření souboru svátkŭ K vytváření souborŭ svátkŭ slouží okno Upravit. Viz kapitola Úpravy souboru svátkŭ. Nový soubor svátkŭ mŭžete vytvořit z prázdného okna nebo mŭžete za jeho základ použít existující soubor Podrobnosti o programu E600UI - Chcete-li začít s prázdným souborem, otevřete okno Vytvořit či upravit soubor svátkŭ a zadejte název nového souboru do pole Soubor. Zvolte možnost Přidat nový. Pokračujte podle postupu v kapitole Úpravy souboru svátkŭ. - Chcete-li použít existující soubor jako základ, otevřete okno Vytvořit či upravit soubor svátkŭ. Zvolte soubor, který chcete použít jako základ. Zvolte tlačítko Upravit. Zvolte tlačítko Zavřít. Zadejte název nového souboru do pole Soubor. Zvolte možnost Přidat nový. Pokračujte podle postupu v kapitole Úpravy souboru svátkŭ Komunikace 1) Zvolte typ komunikace. 2) Pokud je počítač připojen k elektroměru prostřednictvím modemu, zvolte možnost Modem. - Vyberte modem z rozevíracího seznamu. Modem musí být instalován v systému Windows. - Vyberte hodnotu možnosti Přenosová rychlost. Výchozí přenosová rychlost je 9600 b/s. 3) Pokud je počítač připojen k elektroměru prostřednictvím optického portu nebo kanálu RS 232 volitelného modulu, zvolte možnost Opto/kabel. - Vyberte sériový port. Program E600UI zobrazuje pouze ty sériové porty, které systém Windows zjistí jako dostupné. Pokud potřebujete použít jiný sériový port než COM 1 až COM 4, zadejte název portu do pole Jiný. Pokud zadáváte do pole Jiný název odpovídající například portu COM5, formát názvu portu je následující: \\.\COM5. Program E600 UI přidá do pole znaky \\.\ automaticky. - Vyberte hodnotu možnosti Přenosová rychlost. Výchozí přenosová rychlost je b/s. - Při použití optické nebo kabelové komunikace byste měli použít výchozí přenosovou rychlost a ponechat políčko Pevné nezaškrtnuté. Program E600UI pak s elektroměrem komunikuje v souladu s protokolem IEC Pokud je počáteční přenosová rychlost elektroměru jiná než 300 b/s, zvolte zde stejnou přenosovou rychlost a zaškrtněte políčko Pevné.

23 NABÍDKA NASTAVENÍ Čas Jazyk Program E600UI do elektroměru E600 vždy posílá časové údaje odpovídající pásmu GMT. Na této kartě mŭžete definovat rozdíl mezi časem svého počítače a pásmem GMT, stejně jako případné nastavení letního času. Poznámka! Hodiny počítače musí udávat správný místní čas. 1) Definujte časové pásmo (rozdíl mezi časem vašeho počítače a greenwichským časem GMT). Vyhledejte vhodný čas v rozevíracím seznamu. 2) Pokud je váš počítač nastaven pro změnu z běžného času na letní a zpět, zaškrtněte políčko Použít letní čas. Definujte počátek a konec letního času. Program E600UI podporuje mnoho jazykŭ. Při příštím spuštění použije program E600UI jako výchozí naposled vybraný jazyk. Vyberte jazyk z rozevíracího seznamu Heslo Obecné Při ukládání konfigurace program E600UI vyžaduje heslo. Pomocí této karty mŭžete heslo upravit. V polích hesla se nerozlišují malá a velká písmena. Výchozí heslo je E600UI. Poznámka! Toto heslo slouží pouze pro ukládání konfiguračních souborŭ. Při připojování k elektroměru se používají konfigurační hesla; při odečtu elektroměru E600 je třeba použít čtecí heslo. V některých situacích mŭžete získat upozornění na nesprávné možnosti konfigurace související se specifikací COSEM. Zaškrtněte políčko Zobrazit varování COSEM. Další informace o specifikaci COSEM naleznete v dokumentu Application Note, COSEM. Texty zobrazované na displeji elektroměru jsou lokalizovány. Chceteli zajistit, aby program E600UI používal stejný jazyk jako elektroměr, zaškrtněte políčko Zkontrolovat, zda už. rozhraní a konfigurace používají stejný jazyk.

24 NABÍDKA UPRAVIT KONFIGURACI Nabídka Upravit konfiguraci 12.1 Prŭvodce Program E600UI obsahuje prŭvodce konfigurací, který vás provede postupem vytváření konfiguračního souboru. Prŭvodce otevře ve správném pořadí všechna okna potřebná k vytvoření konfiguračního souboru elektroměru E600. Některá okna obsahují karty. Dbejte, abyste vyplnili všechny potřebné karty, protože prŭvodce tyto karty sám neotevírá. Pomocí prŭvodce mŭžete vytvořit novou konfiguraci nebo upravit konfiguraci již existující. - Chcete-li pomocí prŭvodce vytvořit novou konfiguraci, zvolte možnost Nový. - Chcete-li pomocí prŭvodce upravit existující konfiguraci, pomocí možnosti Otevřít otevřete konfigurační soubor a poté použijte možnost Prŭvodce. V oknech prŭvodce se vyskytují následující tlačítka: Tlačítko OK Storno Další Předchozí Význam Uloží data aktuálního okna a otevře další okno. (Totéž jako tlačítko Další.) Přeruší prŭvodce a zruší všechny změny provedené v aktuálním okně. Uloží data aktuálního okna a otevře další okno. (Totéž jako tlačítko OK.) Uloží data aktuálního okna a otevře předchozí okno Úpravy poměrŭ transformátoru Okno Upravit poměry transformátoru je kontextově závislé. Aktivní jsou pouze pole použitelná pro daný typ elektroměru. Pokud konfigurujete elektroměr s přímým připojením, okno není k dispozici. 1) Aktuální hodnota primární strany transformátoru. Hodnota mŭže být v rozsahu od 1 do 5000 A. 2) Aktuální hodnota sekundární strany transformátoru. Hodnota mŭže být v rozsahu od 1 do 6 A. Poznámka! Součin napětí a aktuálního poměru musí být z intervalu 1 až

25 NABÍDKA UPRAVIT KONFIGURACI Úpravy vstupŭ S0 Okno Upravit vstupy S0 je kontextově závislé. Zobrazuje pouze vstupy odpovídající danému typu elektroměru Úpravy tarifních registrŭ 1) Definujte měrnou jednotku. 2) Chcete-li zadat pulsní konstantu ve tvaru impulsy/jednotka, zaškrtněte políčko Invertovat. 3) Definujte pulsní konstantu. Pulsní konstanta mŭže být v rozsahu 0,00001 až 9999 jednotek/impuls. 4) Definujte poměrový násobitel. Hodnota mŭže být v rozsahu od 1 do ) Chcete-li zobrazit pulsní konstantu v invertovaném tvaru, zaškrtněte či zrušte zaškrtnutí políčka Invertovat. Poznámka! Program E600UI a elektroměr interně používají pulsní konstanty ve tvaru jednotky/impuls s maximálně 4 platnými číslicemi. Například zadaná pulsní konstanta 600 kwh/impuls je interně zaokrouhlena na hodnotu 0, impulsŭ/kwh, což odpovídá hodnotě 600,24 kwh/impuls Podrobnosti K dispozici je až 16 tarifních registrŭ. Každý registr má 15 historických registrŭ. Všechny registry obsahují časové razítko. 1) Vyberte režim měření. Režim Význam 0 Registr není definován 2 Kumulativní energie 3 Periodická energie 4 Periodické maximum 8 Kumulativní maximum 11 Krátký výpadek napětí 12 Dlouhý výpadek napětí 2) Definujte identifikátor (ID) registru nebo použijte výchozí identifikátor. Identifikátor se používá na displeji elektroměru a při odečtu dat. Chcete-li definovat ID, nahraďte znaky r$$.## identifikátorem podle vlastní volby. Maximální počet znakŭ je 13. 3) Pokud použijete výchozí identifikátor, program E600UI vytvoří automaticky pro každý registr ID podle následující tabulky:

26 NABÍDKA UPRAVIT KONFIGURACI 26 Symbol Význam r Udává, že jde o registr. Je součástí ID, pokud jej z výchozího nastavení nesmažete. $$ Je nahrazeno číslem registru.. Znak oddělující číslo registru od úrovně předhodnoty. Je součástí ID, pokud jej z výchozího nastavení nesmažete. ## Je nahrazeno úrovní předhodnoty tarifního registru nebo písmeny BP udávajícími počitadlo ukončení zúčtovacího období. Příklady automaticky vytvořených identifikátorŭ registrŭ naleznete na obrázku 5. 4) Vyberte název ze seznamu názvŭ registrŭ, který je společný pro všechny nástroje ze sady Enermet Toolbox. Názvy lze použít pro identifikaci registrŭ v systému Avalon. Maximální délka názvu je 16 znakŭ. 5) Vyberte počet desetinných míst. Mŭžete vybrat 0 až 3 desetinná místa. (Netýká se registrŭ výpadkŭ napětí.) 6) Vyberte měrnou jednotku. Vyberte měrnou jednotku odpovídající režimu měření Připojení Karta Připojení je kontextově závislá a zobrazuje pouze vstupy, které odpovídají danému typu elektroměru a vybranému registru. Obrázek kvadrantu ilustruje možnosti měření. Připojení se netýkají registrŭ výpadkŭ napětí. 1) V rámečku Registr pomocí posuvníku zobrazte registr, který chcete připojit. 2) Klepněte na vstup, který chcete připojit k registru zobrazenému v rámečku Registr. - První klepnutí připojení. - Druhé klepnutí zrušení připojení. 3) Pokračujte posouváním v rámečku Registr a vytvářením dalších požadovaných připojení.

27 NABÍDKA UPRAVIT KONFIGURACI Úpravy profilŭ Podrobnosti K dispozici je až 8 profilŭ. 1) Vyberte režim měření. Režim Význam 1 Energie 2 Střední hodnota výkonu 9 Napětí 10 Kumulativní energie 2) Definujte délku integrační periody v minutách. U profilu napětí perioda představuje interval pro výpočet prŭměru. 3) Definujte identifikátor (ID) profilu nebo potvrďte výchozí identifikátor. Identifikátor se používá na displeji elektroměru a při odečtu dat. Chcete-li definovat ID, nahraďte znaky P$$.## identifikátorem podle vlastní volby. Maximální počet znakŭ je 13. Pokud použijete výchozí identifikátor, program E600UI vytvoří automaticky pro každý registr ID podle následující tabulky: Symbol P Význam Udává, že jde o registr. Je součástí ID, pokud jej z výchozího nastavení nesmažete. $$ Je nahrazeno číslem registru.. Znak oddělující číslo registru od úrovně předhodnoty. Je součástí ID, pokud jej z výchozího nastavení nesmažete. ## Je nahrazeno úrovní předhodnoty profilu. 4) Vyberte název ze seznamu názvŭ registrŭ, který je společný pro všechny nástroje ze sady Enermet Toolbox. Názvy lze použít pro identifikaci registrŭ v systému Avalon/AIM AMR. Maximální délka názvu je 16 znakŭ. 5) Vyberte počet desetinných míst. Mŭžete vybrat 0 až 3 desetinná místa (0 nebo 1 desetinné místo u profilŭ napětí). Počet vybraných desetinných míst má vliv na maximální hodnotu. Například při jednom desetinném místě činí maximální možná hodnota elektroměru ,9. 6) Vyberte měrnou jednotku. Vyberte měrnou jednotku odpovídající režimu měření. 7) Definujte počet hodnot, které chcete uchovávat. Údaj Maximální počet zobrazuje maximální dostupný počet hodnot. Maximální

28 NABÍDKA UPRAVIT KONFIGURACI 28 počet závisí na celkové velikosti paměti, velikosti paměti použité pro jiné účely a na maximální hodnotě. 8) Délka profilu zobrazuje časový interval, který profil pokrývá. Délka závisí na počtu hodnot a na délce integrační periody Připojení Karta Připojení je kontextově závislá a zobrazuje pouze údaje, které odpovídají danému typu elektroměru, jeho volitelným modulŭm a vybranému registru. Každý registr profilu napětí mŭže být připojen pouze k jedné fázi. Profily napětí nelze sčítat ani odečítat. Obrázek kvadrantu ilustruje možnosti měření. 1) V rámečku Registr pomocí posuvníku zobrazte registr, který chcete připojit. 2) Klepněte na vstup či fázi, kterou chcete připojit k registru zobrazenému v rámečku Registr. - První klepnutí připojení. - Druhé klepnutí zrušení připojení. 3) Pokračujte posouváním v rámečku Registr a vytvářením dalších požadovaných připojení Úpravy řízení tarifŭ Elektroměr E600 lze konfigurovat tak, aby používal rŭzné tarify a programy spínání zátěží podle ročních období, dnŭ v týdnu a denní doby, včetně zohlednění svátkŭ. Spínací programy jsou realizovány řídicími funkcemi a využívají princip typŭ dnŭ. Mŭžete definovat až 20 řídicích funkcí, které spínají registry a výstupy elektroměru v určitý čas. Každý typ dne mŭže obsahovat až 12 spínacích časŭ. Jeden spínací čas mŭže aktivovat až 5 rŭzných řídicích funkcí. Následující postup popisuje vytváření tarifního programu. Každý bod je podrobněji popsán v samostatné kapitole. 1) Na kartě Řídicí funkce vytvořte řídicí funkce. 2) Na kartě Typy dnŭ vytvořte typy dnŭ. 3) Na kartě Období vytvořte období. 4) Na kartě Svátky připojte typy dnŭ ke svátkŭm. 5) Na kartě Týdenní programy vytvořte a připojte týdenní programy k obdobím a typy dnŭ ke dnŭm v týdnu.

29 NABÍDKA UPRAVIT KONFIGURACI Týdenní programy Týdenní programy jsou programy týdenního spínání tarifŭ, které se opakují v každém období. Mŭžete použít 1 až 12 období a pro každé období mŭžete definovat speciální týdenní program. 1) V rozevíracím seznamu Období vyberte období. 2) V rozevíracích seznamech Typ dne vyberte typ dne pro každý den v týdnu. Období a jejich týdenní programy musí pokrývat celý rok, bez mezer a překryvŭ. Okno Týdenní program graficky zobrazuje týdenní programy spínání tarifŭ. Graf zobrazuje spínací časy pouze přibližně, nejedná se o přesnou ilustraci. Graf zobrazující spínací časy a směry Tento sloupec obsahuje výstupy a tarifní registry. 2. Vyberte typ dne pro každý den v týdnu. 1.Vyberte období. Obrázek 10: Úpravy řízení tarifŭ Řídicí funkce Řídicí funkce jsou programovatelné kombinace příkazŭ, které lze použít ke spínání tarifních registrŭ a výstupŭ elektroměru E600. Mŭžete konfigurovat až 20 rŭzných řídicích funkcí. Řídicí funkce jsou číslované, mŭžete jim však také přiřadit názvy. Řídicí funkce mohou být programovatelně spouštěny vnitřními hodinami reálného času

30 NABÍDKA UPRAVIT KONFIGURACI 30 (RTC) elektroměru E600, vnějšími příkazy prostřednictvím komunikačního kanálu nebo dynamicky prostřednictvím externích vstupŭ. Řídicí funkce mŭže obsahovat následující příkaz: - Zapnutí nebo vypnutí tarifních registrŭ elektroměru - Zapnutí nebo vypnutí výstupŭ elektroměru Vytvoření nové řídicí funkce 1) V seznamu Řídicí funkce vyberte řídicí číslo. 2) Zadejte název do pole Jméno řídicí funkce. Maximální délka názvu je 16 znakŭ. 3) Vyberte registr nebo výstup, který chcete zahrnout do řízení. 4) Vyberte směr přepínání. Pokud chcete přepínat do stavu ZAP, zvolte možnost Přidat v horním poli. Pokud chcete přepínat do stavu VYP, zvolte možnost Přidat ve spodním poli. Program E600UI přesune registr nebo výstup z prostředního pole nahoru nebo dolŭ. 5) Chcete-li pokračovat s další řídicí funkcí, vyberte číslo další řídicí funkce v seznamu řídicích funkcí a pokračujte podle kroku 2 a dále Úpravy řídicích funkcí Existující řídicí funkce mŭžete upravovat pomocí příkazŭ Vymazat, Kopírovat, Vložit a Invertovat. Tyto příkazy se vztahují na řídicí funkce. Všechny příkazy mají vliv na celou funkci. Nelze kopírovat nebo vymazat jen část funkce. Výchozí čísla řídicích funkcí nelze vymazat; pomocí tlačítka pro vymazání však mŭžete vymazat všechna nastavení, která jste zadali pro určité číslo řídicí funkce. - Chcete-li odebrat položku ze seznamu, vyberte ji a zvolte možnost Odebrat. - Chcete-li řídicí funkci vymazat, vyberte ji a zvolte možnost Vymazat. - Chcete-li řídicí funkci zkopírovat, vyberte ji a zvolte možnost Kopírovat. Vyberte nedefinované číslo funkce nebo funkci, kterou chcete přepsat, a zvolte možnost Vložit. Upravte funkci a uložte ji pod vhodným názvem. - Chcete-li vytvořit invertovanou kopii, jejíž spínací příkazy budou opačné než u originálu, použijte příkaz Kopírovat a zvolte možnost Invertovat. Upravte funkci podle potřeby a uložte ji pod vhodným názvem.

31 NABÍDKA UPRAVIT KONFIGURACI Typy dnŭ Typ dne představuje 24hodinové období od 0:00 do 24:00, během něhož elektroměr E600 provádí zadanou posloupnost řídicích funkcí v definovaných časech. Typy dnŭ lze přiřadit svátkŭm a jednotlivým dnŭm v týdnu. Rŭzné typy dnŭ vytvářejí týdenní programy. Mŭžete definovat 1 až 12 rŭzných typŭ dnŭ. Každý typ dne mŭže obsahovat až osm spínacích časŭ. Interval mezi dvěma spínacími časy musí být alespoň 1 minuta. Stejný spínací čas nelze v jednom typu dne použít vícekrát. K jednomu spínacímu času mŭžete připojit 1 až 5 řídicích funkcí Vytvoření nového typu dne 1) V seznamu Typy dnŭ vyberte číslo. 2) Do pole Jméno typu dne zadejte název typu dne. Maximální délka je 16 znakŭ. 3) Do pole Přepínací čas zadejte čas ve formátu hh:mm. 4) Zvolte možnost Přidat nový. 5) Vyberte spínací čas a v seznamu Řídicí funkce vyberte požadované řídicí funkce. Klepněte myší na každý řádek. Všechny vybrané řádky zŭstanou aktivované. Chcete-li zrušit výběr řídicí funkce, klepněte na ni znovu. 6) Chcete-li pokračovat s dalším spínacím časem, zadejte nový čas do pole Přepínací čas. Pokračujte podle výše uvedeného postupu. 7) Chcete-li pokračovat s dalším typem dne, vyberte nové číslo typu dne v seznamu Typy dnŭ a pokračujte podle kroku 2 a dále Úpravy typŭ dnŭ Tlačítkem Vymazat mŭžete existující typ dne odebrat. Výchozí čísla typŭ dnŭ nelze vymazat; pomocí tlačítka pro vymazání však mŭžete vymazat všechna nastavení, která jste zadali pro určité číslo typu dne. 1) Vyberte typ dne. 2) Zvolte možnost Vymazat. Pomocí tlačítek Kopírovat a Vložit mŭžete existující typy dnŭ kopírovat 1) Vyberte typ dne. 2) Vyberte nedefinované číslo typu dne nebo typ dne, který chcete přepsat, a zvolte možnost Vložit.

32 NABÍDKA UPRAVIT KONFIGURACI Úpravy spínacích časŭ Pomocí tlačítka Změnit mŭžete změnit existující spínací čas. 1) Vyberte spínací čas. 2) Upravte čas. 3) Zvolte tlačítko Změnit. Pomocí tlačítka Smazat mŭžete vymazat existující spínací čas. 1) Vyberte spínací čas. 2) Zvolte tlačítko Smazat Období Mŭžete vytvořit až 12 období s rŭznými tarify či jiným řízením. Mŭžete také vytvořit dvě období podle zimního a letního času. 1) Zadejte počáteční a koncové datum do příslušných polí. 2) Zadejte název do pole Jméno. Maximální délka názvu je 16 znakŭ. 3) Zvolte tlačítko Přidat. 4) Chcete-li vytvořit více období, pokračujte podle kroku 1 a dále. Pomocí tlačítka Smazat mŭžete existující období vymazat. 1) Vyberte období. 2) Zvolte tlačítko Smazat. Poznámka! Období musí pokrývat celý rok, bez mezer a překryvŭ Svátky Program E600UI čte svátky ze souboru, který mŭžete vytvořit a upravovat pomocí příkazu Soubor svátkŭ z nabídky Nastavení. Výchozí soubory svátkŭ jsou společné pro všechny programy ze sady Enermet Toolbox. Každý svátek musí být v tomto okně připojen k typu dne. Typ dne mŭže být stejný jako ve výše uvedeném postupu nebo mŭže jít o běžný den či dny. Pokud nemáte vybraný soubor svátkŭ, vyberte jej tlačítkem Zvolit soubor svátkŭ. Doporučený postup: 1) Vyberte datum. (Jakýkoli pevný nebo pohyblivý svátek.) 2) Zaškrtněte políčko Použít stejný typ dne pro každý svátek. 3) Vyberte typ dne.

33 NABÍDKA UPRAVIT KONFIGURACI Dynamické řízení Nyní jsou všechny pevné i pohyblivé svátky připojeny ke stejnému typu dne. Pokud máte více typŭ svátkŭ, použijte následující postup: 4) Zrušte zaškrtnutí políčka Použít stejný typ dne. 5) Vyberte možnost Pevný nebo Proměnný. 6) Vyberte datum. 7) U proměnných dnŭ vyberte rok. 8) Vyberte typ dne. 9) Pokračujte ve výběrŭ dat, rokŭ a typŭ dnŭ, dokud nebudou všechny svátky připojeny k požadovanému typu dne Dynamické řízení externími vstupy Řídicí funkce mŭže být aktivována vnějším zařízením, například přijímačem HDO. To se týká pouze elektroměrŭ E600 vybavených V/V modulem, u nichž je alespoň jeden vstup definován jako stavový, případně elektroměrŭ vybavených V/V modulem obsahujícím řídicí vstupy. Okno Dynamické řízení je kontextově závislé. Aktivní jsou pouze položky použitelné pro konfigurovaný typ elektroměru. Pokud elektroměr nemá žádné stavové ani řídicí vstupy, políčko Nepoužito je nedostupné. 1) Vyberte řídicí funkci. 2) Zrušte zaškrtnutí políčka Nepoužito. 3) Volbou příslušných přepínačŭ vytvořte kombinaci stavových vstupŭ spouštějící řídicí funkci. Stavová kombinace spouštějící řídicí funkci mŭže obsahovat libovolný počet vstupŭ. Stejné vstupy lze použít v rŭzných kombinacích. Maximální počet rŭzných kombinací je 16. 4) Vyberte metodu spouštění. 5) Definujte Filtrovací čas, což je minimální délka stavové kombinace požadovaná ke spuštění funkce.

34 NABÍDKA UPRAVIT KONFIGURACI 34 Poznámka! Mŭžete definovat až 16 rŭzných kombinací vstupŭ. Shodné stavové kombinace s rŭznými zpožděními spuštění jsou považovány za rŭzné. Kombinace vstupŭ naleznete v okně Upravit obecná nastavení (synchronizace hodin a synchronizace maxima externím vstupem) a dále v oknech Dynamické řízení a Upravit zúčtovací období. Všechna tato okna mohou celkem obsahovat až 16 rŭzných kombinací vstupŭ. Jednu kombinaci mŭžete použít pro více účelŭ Dynamické řízení ovladačem zátěže Řídicí funkce mŭže být aktivována ovladačem zátěže. Mŭžete definovat až čtyři funkce ovladačŭ zátěže, které monitorují registry kumulativního nebo periodického maxima a v případě potřeby aktivují řídicí funkce. 1) Vyberte ovladač zátěže. 2) Zadejte název do pole Jméno. Maximální délka názvu je 16 znakŭ. 3) Vyberte režim. Viz tabulka Režimy ovladače zátěže. 4) Pokud vyberete prediktivní ovladač zátěže, definujte počet predikčních period. Počet mŭže být v rozsahu od 2 do 10. Tabulka 1: Režimy ovladače zátěže Režim Nepoužito Význam Ovladač zátěže není použit Prediktivní, typ 0 Integrační perioda mŭže být rozdělena až na 10 predikčních period. Pokud předpovídaná spotřeba přesáhne vypočtený limit energie, je aktivována řídicí funkce 1. Pokud předpovídaná spotřeba poklesne pod daný limit, je na konci predikční periody aktivována řídicí funkce 2. Jinak je řídicí funkce 2 aktivována na konci integrační periody. Prediktivní, typ 1 Integrační perioda mŭže být rozdělena až na 10 predikčních period. Pokud předpovídaná spotřeba přesáhne vypočtený limit energie, je aktivována řídicí funkce 1. Řídicí funkce 2 je aktivována na konci integrační periody. Neprediktivní, souvislý Energie měřená v prŭběhu integrační periody je souvisle porovnávána s vypočteným limitem energie. Pokud naměřená energie přesáhne limit energie, je aktivována řídicí funkce 1.

35 NABÍDKA UPRAVIT KONFIGURACI 35 Řídicí funkce 2 je aktivována na konci integrační periody. 5) Vyberte zdrojový registr. 6) Definujte limit výkonu. Rozsah hodnot limitu výkonu závisí na počtu desetinných míst zdrojového registru, délce integrační periody a počtu predikčních period. Limit mŭže být také záporný. Program E600UI automaticky vypočítá odpovídající limit energie. Integrační perioda a počet desetinných míst zdrojového registru jsou převzaty z podrobných údajŭ vybraného registru. 7) Vyberte řídicí funkce 1 a Zúčtovací období Tarifní registry elektroměru E600 lze seskupit do 16 rŭzných skupin pro potřeby ukončování zúčtovacích období. Zúčtovací období lze ukončovat následujícími zpŭsoby: - vnitřními hodinami elektroměru E600, - červeným tlačítkem E600 s možností zaplombování, - digitálním vstupem elektroměru E600, - optickým nebo sériovým portem elektroměru E600. Ukončení zúčtovacího období registru má následující účinky: - Zúčtovací data jsou uložena do registrŭ předhodnot elektroměru. - Je zvýšena hodnota počitadla zúčtovacích období. - Je uloženo datum a čas ukončení Skupiny registrŭ Tarifní registry elektroměru E600 lze seskupit do 16 rŭzných skupin pro potřeby ukončování zúčtovacích období. Jeden registr mŭže náležet do několika skupin. 1) Vyberte číslo skupiny registrŭ. 2) Zadejte název do pole Jméno skupiny registrŭ. 3) Vyberte registr v seznamu Registry. 4) Tlačítkem Přidat přidejte registr do skupiny. 5) Pokračujte, dokud skupina neobsahuje všechny požadované registry. 6) Chcete-li pokračovat s další skupinou registrŭ, vyberte číslo skupiny registrŭ a pokračujte podle kroku 2 a dále. 7) Zadejte požadovanou dobu do pole Blokovat možnost ukončit zúčt. období po dobu ( minut).

36 NABÍDKA UPRAVIT KONFIGURACI 36 Tlačítkem Odebrat mŭžete odebrat registr ze skupiny registrŭ. 1) Vyberte registr. 2) Zvolte tlačítko Odebrat. Pomocí tlačítek Kopírovat a Vložit mŭžete existující skupiny registrŭ kopírovat. 1) Vyberte skupinu registrŭ. 2) Vyberte nedefinované číslo skupiny registrŭ nebo skupinu registrŭ, kterou chcete přepsat, a zvolte tlačítko Vložit. Tlačítkem Vymazat mŭžete existující skupinu registrŭ odebrat. Výchozí čísla skupin registrŭ nelze vymazat; pomocí tlačítka pro vymazání však mŭžete vymazat všechna nastavení, která jste zadali pro určitou skupinu registrŭ. 1) Vyberte skupinu registrŭ. 2) Zvolte možnost Vymazat Ukončování vnitřními hodinami Pro každou skupinu registrŭ mŭžete definovat samostatný čas ukončování zúčtovacího období. Zúčtovací období je vždy ukončováno na konci dne. K dispozici jsou následující možnosti ukončování zúčtovacího období: - Nepoužito. Bez ukončování zúčtovacího období. - Na konci měsíce. Zvolte možnost Vše, pokud chcete ukončovat zúčtovací období na konci každého měsíce, případně vyberte požadované měsíce zaškrtnutím políček. - V zadaný den měsíce. Pokud příslušný den neexistuje (např. 31. únor), elektroměr ukončí zúčtovací období v poslední den měsíce. - V zadaný den týdne. 1) Vyberte skupinu registrŭ. 2) Zvolte čas ukončování Ukončování tlačítkem s možností zaplombování 1) Vyberte skupinu registrŭ ze seznamu Skupiny registrŭ vlevo. 2) Tlačítkem Přidat přidejte skupinu do seznamu Vybrané skupiny vpravo. 3) Pokračujte, dokud seznam vybraných skupin neobsahuje všechny požadované skupiny.

37 NABÍDKA UPRAVIT KONFIGURACI 37 Tlačítkem Odebrat mŭžete odebrat skupinu ze seznamu Vybrané skupiny. 1) Vyberte skupinu. 2) Zvolte tlačítko Odebrat Ukončování externími vstupy Zúčtovací období mohou být ukončována vnějším zařízením, například přijímačem HDO. To je však možné pouze u elektroměrŭ E600 vybavených řídicími vstupy. Okno Ukončení externími vstupy je kontextově závislé. Aktivní jsou pouze tlačítka použitelná pro konfigurovaný typ elektroměru. 1) Vyberte skupinu registrŭ. 2) Zrušte zaškrtnutí políčka Nepoužito. 3) Volbou příslušných přepínačŭ vytvořte kombinaci stavových vstupŭ spouštějící ukončení zúčtovacího období. Stavová kombinace ukončující zúčtovací období mŭže obsahovat libovolný počet vstupŭ. Stejné vstupy lze použít v rŭzných kombinacích. Maximální počet rŭzných kombinací je 16. 4) Vyberte metodu spouštění. 5) Definujte minimální délku stavové kombinace požadovanou ke spuštění ukončení zúčtovacího období. Poznámka! Mŭžete definovat až 16 rŭzných kombinací vstupŭ. Shodné stavové kombinace s rŭznými zpožděními spuštění jsou považovány za rŭzné. Kombinace vstupŭ naleznete v okně Upravit obecná nastavení (synchronizace hodin a synchronizace maxima externím vstupem) a dále v oknech Dynamické řízení, Upravit zúčtovací období a Upravit vnitřní modem (okno událostí vytáčení). Všechna tato okna mohou celkem obsahovat až 16 rŭzných kombinací vstupŭ. Jednu kombinaci mŭžete použít pro více účelŭ Úpravy výstupŭ Okno Upravit výstupy slouží ke konfiguraci výstupních kanálŭ elektroměru E600. Každý výstup lze konfigurovat pro některou z následujících funkcí: - řídicí výstup, - výstup energetických pulsŭ, - výstup synchronizačních pulsŭ integrační periody, - výstup synchronizačních pulsŭ zúčtovacího období, - výstup varování.
